全自动软水器使用说明书
软水器操作说明书
全自动软化水设备操作使用手册上海华科水处理设备厂目录一、产品概述二、工作流程三、安装和运行四、设备安装示意图五、调试步骤六、故障的排除产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
由于 FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（ Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.25 Mpa-0.6Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：双罐并联，一用一备再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂。
我公司将为用户提供完善的技术服务及售后服务。
1.工作位置工作位置罐的转换硬水从入口进入控制阀进入第一个树脂罐，经过上布水器向下穿过树脂层，成为净化水，经下布水器返回中心管，向上至控制阀经过流量计流出，第二个树脂罐进行再生准备工作。
硬水由控制阀经过连接管进入第二个树脂罐，经过树脂层，经过下布水器沿中心管向上返回，再经连接管回到控制阀经过流量计流出；第一个树脂脱离软化水流线路，准备再生。
工作流程图反洗状态盐吸位置第二罐处理好的软化水由连接管进入控制阀，向下经中心管、下布水器进入第一个树脂罐罐内，再向上经树脂层、控制阀排污口排出，第一罐的树脂床得到反洗。
慢速清洗位置第二罐处理好的软化水由连接管进入控制阀的注水器，流过射流器喷嘴产生负压，从盐箱吸入盐水进入第一树脂罐。
盐水向下流经树脂层，穿过下布水器，沿中心管向上，并从排污口排出。
大厦全自动软水器操作规程模版
大厦全自动软水器操作规程模版一、安全操作规程1. 操作人员必须严格遵守相关安全规定，穿戴好个人防护用品，确保自身安全。
2. 在操作过程中，禁止无关人员靠近设备，确保操作区域安全。
3. 在操作前，必须确认设备的运行状态良好，无故障和异常情况。
4. 操作人员在进行开机操作前，应仔细阅读设备的操作手册，熟悉设备的功能和操作步骤。
5. 在设备正常运行时，严禁随意触摸设备的运行部件，避免发生意外伤害。
二、设备操作规程1. 开机操作1.1 确保设备外部电源开关处于关闭状态。
1.2 检查设备的供水管道连接是否牢固。
1.3 打开设备外部电源开关，待设备启动自检完成后，进入待机状态。
2. 设备使用2.1 软水品质调节2.1.1 根据需要，选择合适的软水品质等级，调节软水机的输出设定。
2.1.2 按照设备操作手册的要求，调整设备水质调节阀门。
2.2 水质检测与维护2.2.1 定期对设备的软水品质进行检测，根据检测结果进行相应的调整和维护。
2.2.2 检查设备的滤芯和滤料是否需要更换，及时进行维护和保养。
2.3 设备停机2.3.1 在设备正常运行结束后，关闭设备电源开关。
2.3.2 检查设备的水源和排水管道，确保排水通畅。
2.3.3 对设备的滤芯和滤料进行清理和维护，确保设备的正常运行。
三、操作注意事项1. 在操作过程中，严禁将有害物质投入设备，以免损坏设备。
2. 设备在运行过程中，不得随意调节设备的操作参数，以免影响设备性能。
3. 长时间停机后重新启动设备时，应仔细检查设备各部位是否正常，确保设备的安全运行。
4. 定期对设备进行维护保养，清理设备内部的污物和异物，以保证设备的长时间稳定运行。
5. 操作人员必须熟知设备的应急操作程序，一旦发生故障应立即停机处理，并向维修人员报告。
结语以上是大厦全自动软水器操作规程的模板，操作人员在使用设备时，应严格按照该规程进行操作，确保设备的安全运行，并定期进行维护与保养，以提升设备的性能和使用寿命。
富来克FLECK全自动软水器使用手册
富来克FLECK全自动软水器使用手册富来克软水设备概述:澳鸿水工业公司所推出的“富来”牌AHRH系列富来克全自动软水器以美国PENTAIR公司软化水处理技术为基础，引进其先进的富来克FLECK自动控制系统，并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。
AHRH系列全自动软水器采用两种再生控制系统，分为流量型和时间型。
流量型是所设定的流量控制全自动再生，流量大小可根据树脂装填量及水质情况的不同自行设定。
时间型是根据树脂装填量及水质情况结合每小时具体需求量换算时间，由设定时间控制全自动再生（7天或12天范围内根据需要设定再生周期，24小时内任意选择再生时间）。
由于AHRH系列全自动软水设备控制系统技术成型、操作简便、运行可靠，使之在软化水处理方面处于国际领先地位。
AHRH 系列软水器全部可选用微电脑控制，使其操作更加简便，管理更容易。
AHRH系列富来克全自动软水器广泛应用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点，将给客户带来最佳的经济运行工况。
工作压力：0.2Mpa-0.6Mpa工作温度：2-50℃进水硬度：≤8mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50HZ布置形式：单罐或多罐并联再生方式：顺流再生、可选逆流再生操作程序：自动程序控制使用树脂：强酸性苯乙烯阳离子交换树脂FLECK阀的特点：活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀。
整套装置用一个配有定时器的多路通伺服阀集中运作，配以微电脑调控系统，安全可靠，故障率低、科学化管理程度明显提高。
微控器还具有自动调整补偿剩余水量的特定功能，使之保持运行的最佳点。
不用专设制盐系统该装置在集控阀伺中巧妙的设计了靠进水压为动力的自吸式喷射器，按工序要求定时进行吸盐和补水。
整个盐水的制备仅在交换罐近旁设一个PE材质再生箱，内置过滤搁板、净液槽并配有小巧液位控制器的再生箱即可。
全自动软水器说明书
全自动软水器说明书The document was prepared on January 2, 2021一操作规范1.安装要求：1 软水器要应安放在牢固的水泥平台上,附近应设有排水道,且排水管的排水量应和软水器的排水量相配.2 储盐箱盐筒应安放在靠近树脂罐的地方,两者间距不大于200MM,并尽量缩短吸盐管的长度.3 软水器与加热设备直接相连时,应保持3米以上的管距并安装单向阀.4 储盐罐的放置应便于再生剂的补充.5 设备附近应当留有操作及检查修的空间.2.管道连接：1 管道的连接请参照当地施工规范的有关内容.2 按照控制阀口径连接进口出水管.3 进出水管应装有手动阀门,进出水管之间应装有旁通阀,出水管应安装取样阀,进水管道建议安装Y型过滤器.4 尽量缩短排水管的长度,减少弯度,控制阀与排水道距离不超过2米.5 排水管与排水道连接时,必须使排水管与排水道的水面保持一定的空间,防止活水被子虹吸返回软水器.6 排水管道中不得安装各类阀门.7 盐水管的连接一定要保持良好的密封性,否则会影响软水器的再生效果.8 在盐水罐的预留孔位上安装溢流口,并配接头塑料管用户自购,引至排水道..9 各种管道都必须设不定期独立的支架,不允将管道的重力,应力传给控制阀.3.电气连接：1 确认控制阀的电气参数与电源一致.2 将插头插入与相配插座.3 电源插座不应受附近开关的控制.4.树脂的装填：1 树脂装前应将中心管收集管带布水器放入树脂罐中央,此时应用胶带封住中心管,防止石英砂和树脂进入中心管2 将石英砂按规定的量丛中心管周围的空隙投入树脂罐,并使之在罐底埔平.3 将处理好的树脂阳树脂按照规定的装填量丛中心管周围投入树脂罐.4 上述操作应使中心管始终保持在树脂罐的中央位置.5 取下中心管的封口胶带.6 将控制阀的承插口对正中心管,小心地顺时针转动控制阀.注意：在旋转须在中心管口部涂擦润滑剂,一定要确保中心管插入阀体直至控制阀旋紧在罐体接口上.4 调试篇1 缓慢地打开进水阀至1/4开启处,注意：阀门开启过快树脂会流失此时可以听到空气从排水管排出的声音.2 待空气排净后,全部开启进水阀.3 接通电源,旋转手动再生钮,按步骤将旋钮转至盐箱补水位置给盐箱补水.注意：检查盐水水位是否符合设计要求4 加入再生用盐将盐加满.注意：严禁使用精制加碘细盐作为再生用盐再生液浓度一般在10%左右.盐箱要一直见盐1加仑水可溶解3磅盐浓度在26.4%.5 待盐溶解后一般4个小时旋转手动再生钮,启动再生一次.6 从取样阀放去水样进行水质分析,合格后即投入运行.7 按照操作要求设定时间型或流量型的再生周期.二常见问题及解决方法12356789三设备维护与保养A、检查：1.外观：是否有明显损坏处.2.电路：是否有短路或掉线.及接触不良.3.时间设定：是否有设定值偏差过大.4.零件及配件：是否有缺少或卸下.5.动作：旋转启动按钮至反洗状态,看电机是否正常动作和位置是否正确.在确定以上各项没有问题B、维护：1、外观：其本上损坏看具体情况,进行修复.2、电路：参照说明书,进行修复.3、时间设定：最小设定值为反洗和正洗是1根针8小时,吸盐是2根1.5小时.4、零件及配件：如缺少零配件,则能随便启动阀门.5、动作：在确定以上各项没有问题后,阀杆动作位置与电动机转动位置是否一致.阀杆标准动作位置为：反洗;阀芯拉出尺寸为2-15/16“,吸盐和慢冲洗;阀芯拉出为2”,正洗;阀芯拉尺寸为1-1/2“,工作正常驻出水;阀芯全部推入阀体.注意：安装中心管长度应低于桶体口平面1/8“~1/4“或3.2~6.4mm千万不要超出桶体口平面.c运行保养软化水设备运行中应做好以下几方面的维护保养工作：①、保证输入的电压电流稳定,防止电控装置烧损.电控装置外部应安装密封罩,防止受潮和水浸.②、定期向盐箱内加固体颗粒食盐严禁加精盐或加碘盐,必须保证盐箱内食盐溶液处于过饱和状态.加盐时要注意不要将固体颗粒食盐撒入到盐井内,防止在盐阀上结生盐桥,堵塞吸盐管路.由于固体颗粒食盐中含有一定量的杂质,大量的杂质会沉积在盐箱底部,堵塞盐阀,所以要定期清理盐箱底部的杂质.清洗时可打开盐箱底部的排污阀,用清水冲洗直至无杂质流出为止,盐箱的清洗周期应根据固体颗粒食盐的杂质含量来确定.③、定期检查射流器及吸盐管路的气密性,防止漏气而影响再生效果.④、每年要将软水器拆卸一次,清理上下布水器及石英砂垫层内的杂质,并检查树脂的损耗量和交换能力,更换老化严重的树脂,对于铁中毒的树脂可用盐酸溶液进行复苏.d故障维修软化水设备维修中常用的工具有：螺丝刀、尖嘴钳子、扳手、万用表等.当软水设备出现出水硬度超标时,主要有以下三方面的原因：①、软水设备机械故障,造成设备无法正常工作；②、树脂老化或失效,工作交换容量下降,应定期更换老化严重或失效的树脂；③、由于进水情况发生变化,造成软水器参数设置不正确,应定期根据进水情况,对软水器进行运行调试.。
全自动软水器说明书范本
全自动软水器说明书范本一、产品简介全自动软水器是一款用于处理水质的设备，它能够去除水中的硬度物质，使水变得更加软化，适合用于家庭、办公室以及其他公共场所。
本产品采用先进的软化技术，能够有效去除水中的钙、镁等矿物质，改善水质，让您享受到更好的用水体验。
二、产品特点1.全自动运行：本产品采用全自动化设计，通过预设程序来实现软化水的功能，操作简单方便。
2.高效节能：采用先进的软化技术，不仅能够达到高效软化水的效果，还能够节约能源，提高水质利用率。
3.小巧便捷：产品体积小巧，安装简便，适用于各种户型。
4.长效使用：经过精心设计，本产品具有稳定的性能和长久的使用寿命。
三、产品安装1.选择合适的位置：在安装时，需选择符合要求的位置，离水源和电源要近。
2.连接水源：将水管连接到软水器的水入口，确保连接牢固。
3.连接出水管道：将软水器的出水管道连接到您所需的出水设备或水池等处。
4.连接电源：将软水器插入电源插座，确保电源正常。
四、产品使用1.打开水源：打开水源，待软水器工作稳定后，即可使用软化后的水。
2.软化水的应用：软化水不仅可以用于饮用、煮饭、洗菜等日常生活用水，还可以用于洗浴、洗衣等需要大量用水的场合。
3.注意事项：本产品适用于冷水使用，禁止用于高温水。
请勿使用化学清洁剂清洗软水器，以免损坏产品。
五、产品维护1.定期清洗：为了保证软水器的正常运行，建议定期清洗软水器的滤芯和相关部件。
2.注意水质：水质不同对于软水器的影响也不同，建议根据当地水质情况进行合理使用和维护。
3.运输和存放：在产品运输和存放过程中，需注意防水、防潮、防震，避免产品受损。
六、常见问题及解决方法1.问题：水质变差了。
解决方法：请检查是否需要更换软化树脂，或者进行适当的维护清洗。
2.问题：软水器没有输出水。
解决方法：请检查水源是否打开，是否连接正常。
3.问题：软水器出水噪音大。
解决方法：请检查是否有堵塞或其他异物进入软水器，进行清洗处理。
全自动软水器说明书

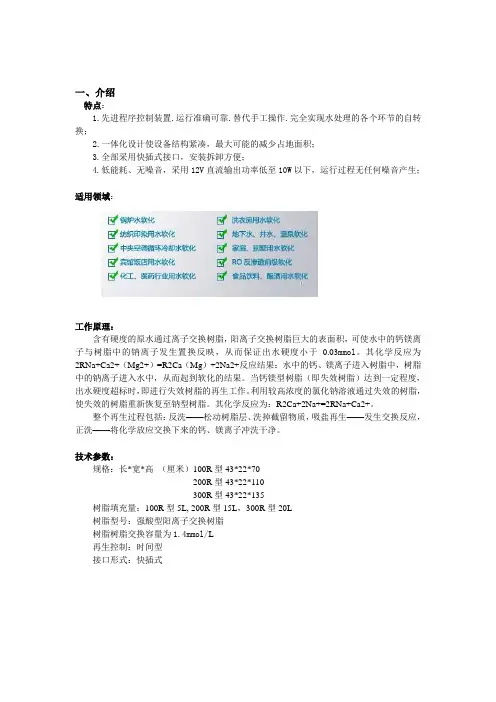

一、介绍特点：1.先进程序控制装置.运行准确可靠.替代手工操作.完全实现水处理的各个环节的自转换；2.一体化设计使设备结构紧凑，最大可能的减少占地面积；3.全部采用快插式接口，安装拆卸方便；4.低能耗、无噪音，采用12V直流输出功率低至10W以下，运行过程无任何噪音产生；适用领域：工作原理：含有硬度的原水通过离子交换树脂，阳离子交换树脂巨大的表面积，可使水中的钙镁离子与树脂中的钠离子发生置换反映，从而保证出水硬度小于0.03mmol。
其化学反应为2RNa+Ca2+（Mg2+）=R2Ca（Mg）+2Na2+反应结果：水中的钙、镁离子进入树脂中，树脂中的钠离子进入水中，从而起到软化的结果。
当钙镁型树脂（即失效树脂）达到一定程度，出水硬度超标时，即进行失效树脂的再生工作。
利用较高浓度的氯化钠溶液通过失效的树脂，使失效的树脂重新恢复至钠型树脂。
其化学反应为：R2Ca+2Na+=2RNa+Ca2+。
整个再生过程包括：反洗——松动树脂层、洗掉截留物质，吸盐再生——发生交换反应，正洗——将化学放应交换下来的钙、镁离子冲洗干净。
技术参数：规格：长*宽*高（厘米）100R型43*22*70200R型43*22*110300R型43*22*135树脂填充量：100R型5L, 200R型15L，300R型20L树脂型号：强酸型阳离子交换树脂树脂树脂交换容量为1.4mmol/L再生控制：时间型接口形式：快插式结构说明：二、安装安装条件：预留进水接口DN15内丝/外丝预留进水接口离软水器距离≦3米下水管道或地漏离排放口距离≦3米电源：220V±22V/50Hz项目要求项目要求预留进水接口DN20内丝/外丝原水硬度≦400ppm(mg/l)进水距离≦3米游离氯≦0.3ppm(mg/l)排放距离≦3米含铁量≦ 5ppm(mg/l)进水水压0.25Mpa~0.45Mpa悬浮物≦ 5ppm(mg/l)工作水温5℃－45℃若进水水压不足可能导致冲洗不彻底或出水流量减小若水质项目超标可能导致出水水质达不到软化要求，铁离子超标树脂很快会失效安装示意图：吸盐管进水口电源接头出水口排放口溢流口1.将进水管一端用不锈钢进水三通与自来水接头相连，另外一端与软水器进水口相连接2.出水口与用水点相连接3.将排放管与溢流管与软水器相连接，另外一端引至下水管道或地漏快插接头的连接方法三、使用与维护本产品的调试主要是针对全自动控制阀的参数设置，包括反洗时间、吸盐时间、盐箱补水时间、正洗时间、再生周期、再生时间、当前时间的设置，各参数设置正确后，控制阀就会按照设置的参数自动运行，只需定期向盐箱内加入适量工业盐即可。
软化水设备说明书
多流量计多用一备再生控制系统（最多可控制4 个阀门） 多罐、多流量计，多用一备交替再生系统，多罐供水服务一罐备用。当流量计回零后，供水服务开始再生，备用罐开始供水服务， 循环往复。
四、设备的安装和运行
一、一般要求 a、 水器应安装在牢固的水泥平台上，附近应设有排水沟；
b、 盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度； c、 环境温度不能低于2℃或高于50℃； d、 软水器与加热设备直接相连时，应保持3 米以上的管段并安装单向阀； e、 要便于再生剂的补充； f、 设备附近应当留有操作及维修空间。
进水口工作压力：0.2Mpa—0.6Mpa 工作温度：2℃--50℃ 出水硬度：≤0.03 mmoI/L 使用电源：220V/50Hz AC 布置形式：单罐或多罐并联 再生方式：顺流再生或逆流再生 操作程序：自动程序控制 使用树脂：001×7 强酸性阳离子交换树脂 我公司将为用户提供完善的技术服务。
全自动软化水设备工作原理: 水的硬度主要是由其中的阳离子：钙（Ca2+）、镁(Mg2+)离子构成的。当含有硬度离子的原水通过交换器树脂层时，水中的钙、 镁离子与树脂内的钠离子发生置换，树脂吸附了钙、镁离子而钠离子进入水中，这样从交换器内流出的水就是去掉了硬度离子的 软化水。随着交换过程的不断进行，树脂中 Na+全部被置出来后就失去了交换功能，此时必须使用 Nacl 溶液对树脂进行再生，将 树脂吸附的 Ca2+、Mg2+置换下来，树脂重新吸附了钠离子，恢复了软化交换能力。
三、管道连接
a、 道的连接请参照当地施工规范的有关内容； b、 按照控制器口径连接进出水管；（原水供水管道不得小于进水管径以确保足够流量） c、 进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管节门前应安装有取样阀，进水管建议安装Y 型过滤器；防止 管道内污物堵塞阀体造成设备无法正常运行。在多个系统并联时注意进出水管路的同程。 d、 尽量缩短排水管的连接长度，减少弯度，控制阀距排水沟距离不超过6 米； e、 排水管与排水道连接时，必须使排水管与排水道的水面距离保持一定的空间，防止污水可能被虹吸返回软水器； f、 排水管道中不得安装各类阀门； g、 盐水管连接一定要保持良好的密封性，否则会影响软水器的再生效果； h、 各种管道都必须设独立支架，不允许将管道的重力、应力传给控制阀。
全自动软水器使用说明书
目录一、产品概述 2二、工作流程图 3三、设备的系统说明 5四、设备的安装和运行 6五、设备安装示意图7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12天围根据需要设定还原周期，二十四小时任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进口压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
MODEL2510、2750、2850、3150、2900、3900工作流程图1、工作状态2、反洗状态3、再生状态4、慢速清洗状态硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。
硬水进入控制阀后经过：控制阀中心升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排水口排出硬水进入控制阀后，向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带还原剂的水流向下经过树脂层进入布水器和升降管，再通过控制阀排水口排出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全自动软水器使用说明书目录一、产品概述2二、工作流程图3三、设备的系统说明5四、设备的安装和运行6五、设备安装示意图7六、流量型控制器调试步骤8七、时间型控制器调试步骤9八、故障排除11产品概述FLECK全自动控制器以闻名于世的FLECK 公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK系列全自动软水器采用时间同步电机控制全部的工作程序，在7天或12天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进口压力：0.2Mpa—0.6Mpa工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
MODEL2510、2750、2850、3150、2900、3900工作流程图1、工作状态2、反洗状态硬水经过控制阀进入树脂罐，经树脂层处理的水通过底步的布水器，进入沿着中心升降管向上，再通过控制阀流出。
硬水进入控制阀后经过：控制阀中心升降管向下通过底部的布水器经过树脂层向上最后通过控制阀排水口排出3、再生状态4、慢速清洗状态5、快速清洗状态6、盐罐注水硬水进入控制阀后，向上进入注水器，然后通过射流过程将盐罐中的还原剂吸入，带还原剂的水流向下经过树脂层进入布水器和升降管，再通过控制阀排水口排出。
硬水经控制阀进入树脂罐，经树脂层处理过的水通过底部的布水器，然后沿着中心的升降管向上，再通过控制阀流出。
状态硬水经控制阀进入树脂罐向下，经过树脂层后进入布水器沿升降管向上，最后通过控制阀排水口排出。
其流速比慢速清洗稍快，硬水进入控制阀，在向设备供水的同时，经注水器通过盐水阀向盐罐注水。
软水器工作系统说明系统4单流量计程序控制，即时或延时再生系统。
延时再生：单罐、单流量计系统。
当流量计回零时，装置仍保持在供水服务状态，直至2.00am装置将自动启动再生。
即时再生：单罐、单流量计。
当流量计回零时，装置立即还原再生。
系统5两流量计互锁程序控制系统。
两罐两流量计互锁系统。
两罐同时供水服务，当两流量计中一个回零时，此罐开始再生。
另一罐仍保持供水服务，直至回零后，再等第一罐再生完毕（即使这一罐流量计也已回零），这一罐才开始再生。
当用水需求量大时可多个系统并联工作。
系统6单流量计先后再生控制系统两罐、单流量计。
两罐同时供水工作，当流量计回零时，主罐开始再生。
一旦主罐返回服务供水状态，副罐开始再生。
当用水需求量大时可多个系统并联工作。
系统7单流量计交替再生控制系统两罐、单流量计，交替工作，交替再生系统，一罐供水服务，另一罐备用。
当流量计回零后，供水服务开始再生，备用罐开始供水服务，循环往复，一备一用。
当用水需求量大时可多个系统并联工作。
设备的安装和运行一、一般要求a、水器应安装在牢固的水泥平台上，附近应设有排水沟；b、盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；c、环境温度不能低于2℃或高于50℃；d、软水器与加热设备直接相连时，应保持3米以上的管段并安装单向阀；e、要便于再生剂的补充；f、设备附近应当留有操作及维修空间。
二、控制器安装与树脂装填a、装填前应将升降管（带下布水器）放入树脂罐中央低于罐口0.5mm处截断并导角（此时应用胶带封住升降管口，防止石英砂和树脂进入升降管）；b、将石英砂沿升降管周围空隙投入树脂罐，并使之在罐底铺平；c、将处理好的树脂按照规定的装填量沿升降管周围投入树脂罐。
d、上述操作应使升降管始终保持在树脂罐口的中央位置。
e、取下升降管的封口胶带。
f、安装上布水器后，将控制器承插口对正升降管，小心地沿顺时针方向转动控制阀，（注意：安装控制阀过程中，一定要确保升降管插入阀体）直至控制阀旋紧在罐体接口上。
三、管道连接a、道的连接请参照当地施工规范的有关内容；b、按照控制器口径连接进出水管；（原水供水管道不得小于进水管径以确保足够流量）c、进出水管应装有手动阀门，进出水管之间应装有旁通阀，出水管节门前应安装有取样阀，进水管建议安装Y型过滤器；防止管道内污物堵塞阀体造成设备无法正常运行。
在多个系统并联时注意进出水管路的同程。
d、尽量缩短排水管的连接长度，减少弯度，控制阀距排水沟距离不超过6米；e、排水管与排水道连接时，必须使排水管与排水道的水面距离保持一定的空间，防止污水可能被虹吸返回软水器；f、排水管道中不得安装各类阀门；g、盐水管连接一定要保持良好的密封性，否则会影响软水器的再生效果；h、各种管道都必须设独立支架，不允许将管道的重力、应力传给控制阀。
四、电气连接a、认控制起的电气参数与电源一致；b、将插头插入与之相配的插座；c、电源插座不应受附近开关的控制。
五、设备试运行a、慢地打开进水阀门至1/4开启处（注意：阀门开启过快树脂将会流失），此时可以听到空气从排水管排出的声音；b、待空气排净后，全部开启进水阀；c、用桶或水管向储盐罐内加水（仅在设备投入运行时操作），并按要求加入再生用大粒盐；（禁用：细盐、碘盐）d、接通电源，旋转手动再生旋钮，启动一次再生；e、自动再生完成后，从取样阀放取水样进行水质分析，合格后即可投入使用；按照操作要求设定时间或流量的再生周期。
六、设备的安装见附图MODEL2510、2750、2850、3150、2900、3900流量控制再生型流量的设定按树脂罐内装填树脂的交换能力算出周期制水量减去必要的储备量后的值就是所设定的流量。
向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合好。
注意：最初安装流量计后应进行检查1、转动手动再生旋钮，走一遍程序2、顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对准小白点。
3、可随时改变设定的流量时间的设定压下红色按钮，松开与24小时时间盘的啮合转动时间盘，使当天的当前时间对准写有“time of day”的箭头后，松开红色按钮，使之与时间盘重新啮合。
（即时再生型没有此装置）如何手动再生顺时针转动手动再生按钮，听见“咔嗒”声，这种声音标志着再生程序开始。
手动再生旋钮一经进入自动还原，旋转一周大约历时164分钟，旋钮转一圈完成一个再生过程。
即时再生型当流量盘转到你所设定的数量数时，定时器即开始启动再生。
MODEL2510、2750、2850、3150、2900、3900时间控制再生型何设定再生日期转动日期轮，让数码“1”对准日期轮中心的红箭头，日期轮边缘每一个小突起代表一天。
日期轮的转动靠24小时时间盘的带动，时间盘转一周，拨动一个突起，日期轮由数码“1”转到数码“2”。
日期轮上可向外拨出不锈钢片决定再生日期，哪个数码对应的不锈钢片向外拨出，哪天为再生日期。
（原设定为再生当天的次日凌晨2点开始再生，可根据需要随意更改）如何设定时间压下红色按钮，松开与24小时时间盘的啮合，转动时间盘直到“time of day”的箭头对准当天的当前时间，松开红色按钮，恢复与时间盘的啮合。
如何手动再生顺时针转动手动再生旋转钮，听见“咔嗒”声，这种声音标志着再生程序开始。
手动再生按钮旋转一周大约历时164分钟，旋钮转一圈完成一个再生过程。
如何设定再生周期程序再生周期程序在出厂时已预设定，但可以根据用户当地水质情况延长或缩短再生程序的时间。
定时器：拉开时间盘左上方，然后将时间器往右打开就能看见再生定时器。
要改变再生程序，必须把定时器卸出来。
其方法是用手挤压中间耳环，向内轻推定时器就从时间器后面卸出。
如何改变反冲洗时间的长短定时器边缘上标有一圈数字（0-160），从“0”开始的第一组销子是控制反冲洗时间的。
（一根销子是2分钟），改变销子的数目就是相应的改变了反洗时间的长短。
如何改变吸盐及慢洗时间的长短定时器上第一组插销和第二组插销之间的插销孔数目是控制这两个状态的时间，每一孔相当于2分钟，增减孔的数目则更改吸盐水及慢洗时间的长短。
调整时以移动第二组销子的位置来增减孔位。
如何改变快洗时间的长短定时器上第二组销子数目是控制快洗时间长短的，每增加或减少一根销子，则增加或减短快洗两分钟。
如何改变盐罐注水时间的长短定时器上第二组插销与第三组插销之间的孔数是控制注水时间长短的。
每一孔相当于2分钟，调整时以移动第三组销子的位置来增减孔数。
当外面的一个微开关接触到第三组的两根销子时，再生程序终止。
可是定时器会继续旋转直至里面的一个微动开关接触臂转至定时器的圆形凹口内为止。
注意：盐罐内的盐量应随时满足下一个再生过程的需要。
故障排除问题原因解决办法软化水装置不能正常还原♦电源系统曾出过故障♦定时器有毛病♦电源中断♦保证电路完好，能持续供电，（检查保险丝、插头、电缆及开关）♦重调定时器♦重调今天当前的时间硬水♦旁通阀开启♦盐液罐中没有盐♦射流过滤器堵塞♦盐液罐中水量不足♦热水罐水质变硬♦布水器管漏水♦内部阀门漏水♦升降管与阀体脱落♦O型圈安装有损♦关闭旁通阀♦向盐液罐中加盐♦清洗射流过滤器♦检查盐液罐充注时间，若盐管流量控制阀堵塞则清洗它♦如果需要就重新冲洗热水罐♦保证分水管不破裂，检查O型圈和补焊♦重换封条♦重新安装♦重新更换系统用盐过多♦装盐不正确♦盐罐中水量过多♦时间调整不合理♦检查盐用量及装置♦看问题7♦重新调整水压降低♦到分水器的管子中积垢♦分水器生锈♦控制阀管路有异物♦布水器污堵♦清洗这段管子♦清洗控制阀，加添树脂层，加大还原频率♦拆下活塞，清洗控制阀♦清洗布水器排污管流出树脂♦系统中有空气♦排污限流器选择大了♦树脂装填过多，树脂反洗膨胀空间过小♦上布水器脱落♦统应该有空气排除装置，检查操作条件♦检查并调整出正确的排污限流♦自然排放♦重新安装进水含铁、锰等重金属离子♦树脂中毒♦检查反洗、吸盐水和盐水流入过程，加大还原频率，增长反洗时间，严重时需更换树脂盐液罐中水过量♦排污阀堵塞♦射流器及滤网堵塞♦定时器不循环♦吸盐阀中有异物♦吸盐管路中有异物♦盐罐注水时断过电♦使用的精盐和细盐♦清洗排污管路♦清洗射流器及管路♦更换定时器♦更换吸盐控制阀的座并清洗此阀♦清除异物♦检查电源♦换盐软化水装置不能吸盐♦吸盐控制阀堵塞♦射流器堵塞♦进水器过滤网堵塞♦进水压力太低♦内部控制阀漏水♦周期选择器不能循环♦除堵塞物♦清除堵塞物♦清洗过滤网♦将管网压力升至-2KG/CM2以上♦更换密封垫、环及活塞♦检查马达及开关控制阀不停的循环♦调节失误，开关断路或短路♦若是开关或计时器坏就更换它，或重新启动一次溢流不断♦阀不能按程序运行♦控制阀中有异物♦内部控制阀漏水♦检查定时器及控制器活塞阀的位置或更换动力头♦关闭电源打开罐口取出异物并检查控制器在还原中的各个位置♦重换密封垫及活塞。
