自动检测题库
《自动检测技术》习题集及部分参考答案
《自动检测技术》习题集及部分参考答案第一章传感器和测量的基本知识§1-1测量的基本概念复习思考题1．测量的定义及其内容是什么？2．直接测量和间接测量的定义是什么？3．直接测量的方法有几种方法？它们各自的定义是什么？4．仪表精度有几个指标？它们各自的定义是什么？（学习指导p1）5．仪表分辨力的定义是什么？作业题1．测量是借助和和，取得被测对象的某个量的大小或符号；或者取得与之间的关系。
（专用技术；设备；实验；计算；一个变量；另一变量）2．测量是将被测量与通过专用的技术和设备进行比表示测量结果时，必须注明（同性质的标准量；比较；标准量倍数；标准量某0的单位）3．直接测量是从事先间的函数关系，先测出，再通过相应的函数关系，被测量的数值。
（分度好的表盘；被测量；某种中间量；中间量；计算出）4．直接测量方法中，又分，和。
（零位法；偏差法；微差法）5．零位法是指在比较仪器中进行，让仪器指零机构，从而确定被测量等于该方法精度（被测量；已知标准量；比较；达到平衡（指零）；已知标准量；较高）6．偏差法是指测量仪表用，直接指出被测量的大小。
该法测量精度一般不高。
（指针、表盘上刻度线位移）7．微差法是和的组合。
先将被测量与一个进行用测出。
（零位法；偏差法；已知标准量；比较；偏差法）8．测量仪表指示值程度的量称为精密度。
测量仪表指示值有规律地称为准确度。
（不一致；偏离真值）9．测量仪表的精确度简称，是和以测量误差的来表示。
（精度；精密度；准确度；相对值）10．显示仪表能够监测到被测量（最小变化）§1-2传感器的一般特性复习思考题1．试述传感器的定义及其在检测中的位置。
2．传感器静态特性和动态特性的定义是什么？3．传感器静态特性的技术指标及其各自的定义是什么？作业题1．传感器是与被测对象接触的环节，它将被测量转换成与机构。
它是检测和控制中最关键的部分。
（最初；被测量有确定对应关系；电量）2．通常用传感器的和来描述传感器输出-输入特性。
自动检测技术练习题1
一、填空1、电涡流传感器的物理效应是 电涡流效应 ，压电传感器的物理效应是 压电效应 ，电阻式应变式传感器的物理效应是 电阻应变效应 ，电磁感应式传感器的物理效应是 法拉第电磁感应定律 、光纤传感器的物理效应是 传光原理 。
2、检测系统由对被检测对象进行检测、变换、传输、分析、处理、判断和显示等不同功能的环节组成。
3、检测系统的基本特性一般是指检测系统输入量和输出量关系的特性。
它分为静态特性和动态特性。
4、描述静态特性的参数有：灵敏度、分辨力、线性度、迟滞和稳定性。
5、误差按其出现的规律可分为系统误差、粗大误差和随机误差三种。
6、利用光生伏特效应可制成 光电池 光电器件，利用外光电效应可制成光电管 和 光电倍增管 光电器件，利用内光电效应可以制成 光敏电阻 、光敏二极管 和 光敏三极管 光电器件。
7、测量误差的基本表示方法有绝对误差 、 相对误差、引用误差 、 基本误差 、附加误差 。
8、热电偶传感器的原理是 热电效应 ，产生的热电动势是由接触电动势 和温差电动势 两部分组成分。
9、在自动检测系统中常用的信号放大的方式有 测量放大器 、 隔离放大器。
10、检测系统中常见的信号转换电路有U-I 、 I-U 、U-F 、 F-U 、 A/D 、D/A 。
11、具体来说，传感器的选用应从测量对象和测量环境 、灵敏度 、频率响应特性、线性范围、 稳定性 、 精度 方面考虑。
12、常用的差动式电感传感器有变隙式、变面积式及螺线管式三种。
13、绝对误差∆与系统量程L 之间的比值为 引用误差 ， 其表达式为%100⨯∆Lx 。
14、随机误差具有 对称性 、有界性、单峰性统计特性。
15、电涡流传感器按激励频率的高低分类，有 高频反射式 和 低频透射式 两种类型。
16、感应同步器的信号鉴别方式有 鉴相法 和 鉴幅法 。
17、电容式传感器可分为_变面积式__ ___变间隙式__ _变介电常数式__三种类型18、石英晶体有X 、 Y 、Z 三个晶轴分别被称为_电轴_ 机械轴 光轴。
自动检测复习题
自动检测复习题一、选择题。
（共20分，每题2分）1、某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是。
A.绝对误差B.示值相对误差C.满度相对误差D.精度等级2、应变测量中,希望灵敏度高、线性好、有温度自补偿功能,应选择测量转换电路。
A.单臂半桥B双臂半桥 C. 四臂全桥3、光栅中采用sin和cos两套光电元件是为了。
A．提高信号幅度B．辨向C．抗干扰D．作三角函数运算4、电子卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的电容传感器形式是。
A．变极距式 B. 变面积式Ｃ．变介电常数式5、将超声波（机械振动波）转换成电信号是利用压电材料的；蜂鸣器中发出“嘀……嘀……”声的压电片发声原理是利用压电材料的。
A．应变效应B．电涡流效应C．压电效应D．逆压电效应6、超声波频率越高，。
A．波长越短，指向角越小，方向性越好B．波长越长，指向角越大，方向性越好C．波长越短，指向角越大，方向性越好D．波长越短，指向角越小，方向性越差7、属于四端元件的是。
A．应变片B．压电晶片C．霍尔元件D．热敏电阻8、的数值越大，热电偶的输出热电势就越大。
A．热端直径B．热端和冷端的温度C．热端和冷端的温差D．热电极的电导电率9、电涡流接近开关可以利用电涡流原理检测出___ ___的靠近程度。
A. 人体B. 水C. 黑色金属零件D. 塑料零件10、MQN气敏电阻可测量的浓度，TiO2气敏电阻可测量的浓度。
A. CO２B. N2C. 气体打火机车间的有害气体D. 锅炉烟道中剩余的氧气11、应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择_____测量转换电路。
A．单臂半桥 B.双臂半桥 C.四臂全桥12、希望远距离传送信号，应选用具有______输出的标准变送器。
A.1~2VB.1~5VC.0~10mAD.4~30mA13、电感探头的外壳用______制作较为恰当。

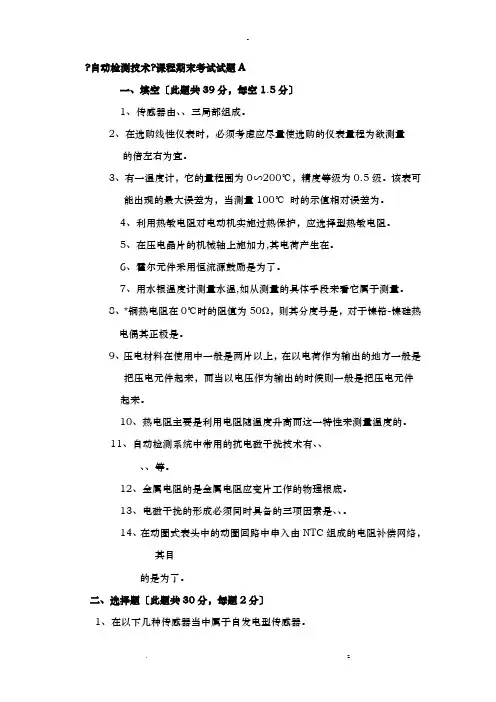

自动检测技术及其应用试题
自动检测技术?课程期末考试试题A一、填空〔此题共39分，每空1.5分〕1、传感器由、、三局部组成。
2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的倍左右为宜。
3、有一温度计，它的量程围为0∽200℃，精度等级为0.5级。
该表可能出现的最大误差为，当测量100℃时的示值相对误差为。
4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。
5、在压电晶片的机械轴上施加力,其电荷产生在。
6、霍尔元件采用恒流源鼓励是为了。
7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。
8、*铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。
9、压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件起来，而当以电压作为输出的时候则一般是把压电元件起来。
10、热电阻主要是利用电阻随温度升高而这一特性来测量温度的。
11、自动检测系统中常用的抗电磁干扰技术有、、、、等。
12、金属电阻的是金属电阻应变片工作的物理根底。
13、电磁干扰的形成必须同时具备的三项因素是、、。
14、在动圈式表头中的动圈回路中串入由NTC组成的电阻补偿网络，其目的是为了。
二、选择题〔此题共30分，每题2分〕1、在以下几种传感器当中属于自发电型传感器。
A、电容式B、电阻式C、热电偶D、电感式2、的数值越大,热电偶的输出热电势就越大。
A、热端直径B、热电极的电导率C、热端和冷端的温度D、热端和冷端的温差3、在电容传感器中，假设采用调频法测量转换电路，则电路中。
A、电容和电感均为变量B、电容是变量，电感保持不变C、电感是变量，电容保持不变D、电容和电感均保持不变4、在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采用了测量方法。
A、微差式B、零位式C、偏差式5、热电阻测量转换电路采用三线制是为了A、提高测量灵敏度B、减小引线电阻的影响C、减小非线性误差D、提高电磁兼容性6、汽车衡所用的测力弹性敏感元件是。
自动检测技术及应用期末模拟试题1
《传感器与自动检测技术》期末复习题库（无答案）第一章一、填空题1、检测包含检查与测量两个方面，检查往往是获取_ _信息，而测量则是获取__ _信息。
2、自动检测系统由_____ _、_ _ _和_ _组成。
3、自动检测系统应具有_ 、_ _、_ _和_ _功能。
4、传感器的基本特性有__ _____、_ _、__ _和_ __。
5、传感器由___ __、__ _和__ _组成。
6、传感器按工作原理可分为___ _、___ _和__ __。
7、测量误差按表示方法可分为___ ___和___ ___。
8、准确度表征了的大小，精密度表征了的大小。
9、传感器的输出信号有很多种形式，如、、等（任写三种均可）。
10、传感器的基本特性中，精度是评价传感器的指标，表征传感器可靠性最基本的尺度是。
二、选择题1、某压力仪表厂生产的压力表满度相对误差均控制在0.5% ，该压力表的精度等级应定为（）级。
A. 0 .2B. 0 .5C. 1 .0D. 1.52、一家仪器厂需要购买压力表，希望压力表的满度相对误差小于 0.9% ，应购买（）级的压力表。
A. 0 .2B. 0 .5C. 1 .0D. 1.53、某采购员分别在三家商店购买 200kg 面粉、 20kg 香蕉、 2kg 巧克力，发现均缺少约 1kg ，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是（）。
A. 绝对误差B. 示值相对误差C. 满度相对误差D. 精度等级4、用万用表直流电压档测量 5 号干电池电压，发现每次示值均为 1.8V ，该误差属于（）。
A. 系统误差B. 粗大误差C. 随机误差D. 动态误差5、有一温度计，它的测量范围为0～200℃，精度为0.5级，该表可能出现的最大绝对误差为（）。
A. 1℃B. 0.5℃C. 10℃D. 200℃6、有一温度计，它的测量范围为0～200℃，精度为0.5级，当示值为20℃时的示值相对误差为（）。
自动检测技术复习题13年
自动检测技术复习题一、填空题：1、传感器由、、三部分组成。
2、有一温度计，它的量程范围为0～200℃，精度等级为0.5级。
该表可能出现的最大误差为，当测量100℃时的示值相对误差为。
3、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。
4、在压电晶片的机械轴上施加力,其电荷产生在。
5、霍尔元件采用恒流源激励是为了。
6、用水银温度计测量水温,如从测量的具体手段来看它属于测量。
7、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。
8、压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件起来，而当以电压作为输出的时候则一般是把压电元件起来。
9、热电偶的冷端温度补偿常用的方法有法、法、法和法。
10、脉冲宽度调制电路是利用传感器的电容使电路输出脉冲的占空比随电容式传感器的变化而变化，再通过低通滤波器得到对应于被测量变化的直流信号。
11、霍尔器件在额定控制电流下，时，两个霍尔电极之间的称为。
不等位电势U12、热电势由两部分组成，一部分是两种导体的，另一部分是单一导体的。
13、中间导体定律：在热电偶中接入第三种导体，只要第三种导体的两接点温度相同，则热电偶的。
14、应变式传感器在外力作用下主要是发生变化，压阻式传感器在外力作用下主要是发生变化，两者都引起发生变化。
15、电容式和电感式传感器常用差动式结构，其作用是提高，减少。
16、压电式传感器利用效应工作，常用的前置放大器有电压放大器和。
17、热电阻是利用导体的随温度的变化这一物理现象来温度的。
18、根据参数的变换，电容式传感器分为变极距式电容传感器、、和。
19、热电偶的热电势大小与和有关，为了保证输出热电势是被测温度的单值函数，必须保持冷端温度。
20、由于外力作用在压电传感元件上所产生的电荷只有在无泄漏的情况下才能保存，即需要测量回路具有无限大的内阻抗，这实际上是达不到的。
因此，压电式传感器。
压电元件只有在交变力的作用下，电荷才能源源不断地产生，可以供给测量回路以一定的电流，故。
自动检测与转换技术题库(含答案)
自动检测与转换技术题库(含答案)-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第一章检测技术的基础知识（本文档适合电气工程类专业同学朋友们，希望能帮到你们）一、填空题1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。
2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。
3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。
4．在选用仪表时，最好能使其工作在不小于满刻度值 2/3 的区域。
5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。
6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。
7、若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。
（因为U≥2/3Umax）8、有一温度计，它的量程范围为0～200℃，精度等级为0.5级。
该表可能出现的最大误差为 1℃，当测量100℃时的示值相对误差为 1% 。
9、传感器是实现自动检测和自动控制的首要环节，它的作用是将非电量转换成与之具有一定关系的电量。
10、传感器一般由敏感元件和转换元件两部分组成。
11、某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为 60mv/mm 。
二、选择题1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。
A．传感器 B. 测量电路 C. 输出单元2．构成一个传感受器必不可少的部分是 B 。
A．转换元件 B．敏感元件 C．转换电路 D．嵌入式微处理器3．有四台量程均为0-600℃的测量仪表。
今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。
热工自动检测技术练习题库(附答案)
热工自动检测技术练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、下面哪种流量计不属于容积式流量计( )。
A、腰轮流量计B、椭圆齿轮流量计C、刮板流量计D、超声波流量计正确答案：D2、镍铬-镍硅热电偶的分度号为 ( )。
A、TB、EC、KD、S正确答案：C3、差压式水位计正安装时，水位越高，差压信号越（），A、开始大B、大C、开始小D、小正确答案：D4、智能仪表是指以( )为核心的仪表。
A、单板机B、单片机C、微机D、计算机正确答案：B5、目前在火力发电厂中大量使用的1151系列差压（压力）变送器，其结构及原理是属于( )。
A、扩散硅压力变送器B、霍尔式压力变送器C、电容式压力变送器D、力平衡式压力变送器正确答案：C6、为了克服XCZ-101中，动圈电阻岁仪表环境温度变化而变化所产生的误差，我们（）。
A、串联热敏电阻B、串联量程电阻C、串联锰铜电阻D、串联热敏电阻与锰铜电阻的并联电阻正确答案：D7、工业热电偶的测量端焊点尺寸越小越好，一般要求焊点的大小是热电极直径的( )。
A、3.2倍B、3倍C、2.4倍D、1.5倍正确答案：C8、标准铂电阻温度计的电阻与温度的关系表达式用W(t)与t的关系代替R与t的关系式其优点是（）。
A、可提高计算精度B、可消除某些随机误差C、可消除粗大误差D、可减少某些系统误差正确答案：D9、椭圆齿轮流量计是一种（）式流量计。
A、速度B、节流C、容积D、质量正确答案：C10、（）是鉴别仪表的性能是否符合技术规定的标准和判断仪表是否合格的依据。
A、质量指标B、数量指标C、标准指标D、经济指标正确答案：A11、在差压式水位计中，“水位---差压”转换装置叫（）。
A、平衡容器B、液压容器C、测量容器D、内置容器正确答案：A12、下列不是热电偶冷端温度补偿方法的是（）。
A、仪表机械零点调整法B、热敏电阻法C、计算修正法D、冰点槽法正确答案：B13、热电偶补偿导线的作用是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器检测技术基础
一、填空题
1.开环测控系统通常由传感器、测量电路和输出单元等部分组成。
2.通常传感器由敏感元件、转换元件、基本转换电路三部分组成，是能把外界非电量转换成电量的器件和装置。
3.在选用仪表时，最好能使其工作在不小于满刻度值 2/3 的区域。
4.准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。
5.仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。
6.若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5
倍的电压表。
（因为U≥2/3Umax）
7.有一温度计，它的量程范围为0～200℃，精度等级为0.5级。
该表可能出现的最大误差为 1℃，当测量
100℃时的示值相对误差为 1% 。
8.某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为 60 mv/mm 。
9.仪表的准确度等级是指仪表的最大绝对误差与仪表最大量限比值的百分数。
最大引用误差愈小，仪表的基本误
差就越小，准确度越高。
10.传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过测量范围的能力。
11．灵敏度是传感器在稳态下输出量增量⊿y 与引起输出量增量的相应输入量增量⊿x之比。
12．迟滞现象是指传感器在正向行程(输入量增大) 和反向行程(输入量减小)期间，输出—输入特性曲线不一致的程度。
二、选择题
1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。
A．传感器 B. 测量电路 C. 输出单元
2．构成一个传感受器必不可少的部分是 B 。
A．转换元件 B．敏感元件 C．转换电路 D．嵌入式微处理器
3．有四台量程均为0-600℃的测量仪表。
今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。
A．5.0级 B．2.5级 C．2.0级 D．1.5级
4．有四台量程不同，但精度等级均为1.0级的测温仪表。
今欲测250℃的温度，选用量程为 C 的最为合理。
A．0～1000℃ B．300～500℃ C．0～300℃ D．0～500℃
5．某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现缺少约0.5kg，但该采购员对卖巧
克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是Ｂ。
A．绝对误差 B．示值相对误差 C．满度相对误差 D．精度等级
6．在选购线性仪器时，必须在同一系列的仪表中选择适当的量程。
这时必须考虑到应尽量使选购的仪表量程为
欲测量的Ｃ左右为宜。
A．3倍 B．10倍 C．1.5倍 D．0.75倍
7．用万用表交流电压档（频率上限为5kHz）测量100kHz、10V左右的高频电压，发现示值不到2V，该误差属于
D 。
用该表主流电压档测量5号电池电压，发现每次示值均为1.8V,该误差属于 A 。
A．系统误差 B．粗大误差 C．随机误差 D．动态误差
8．重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了Ｄ。
A．提高精度 B．加速其衰老 C．测试其各项性能指标 D．提高可靠性能
9．仪表偏离工作条件产生的误差称为 D 。
A基本误差； B相对误差；C偶然误差； D附加误差。
三、计算题
1．有一温度计，它的测量范围为0~200℃，精度为0.5级，求：
1）该仪表可能出现的最大绝对误差。
2）当示值分别为20℃、100℃时的示值相对误差。
2．已知待测拉力约为70N左右。
现有两只仪表，一只为0.5级,测量范围为0~500N；另一只为1.0级，测量范围为0~100N。
问选用哪一只测力仪表较好？为什么？
3．我国的模拟仪表有哪些精度等级？现欲测量240V左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问：若选用量程为250V的电压表，其精度应选哪一级？若选用量程为500V的电压表，其精度又应选哪一级？
项目单元二电阻传感器
一、填空题
1．下图是汽车进气管道中使用的热丝式气体流速（流量）仪的结构示意图。
在通有干净且干燥气体、截面积为A的管道中部，安装有一根加热到200℃左右的细铂丝R1 ( R t1 )。
另一根相同长度的细铂丝（R t2）安装在与管道相通、但不受气体流速影响的小室中，请分析填空。
1)当气体流速v＝0时，Rt1的温度与Rt2的温度相等，电桥处于平衡状态。
当气体介质自身的温度发生波动时，Rt1与Rt2同时感受到此波动，电桥仍然处于平衡状态，所以设置Rt2是为了起到温度补偿的作用。
2)当气体介质流动时，将带走Rt1的热量，使Rt1的温度变低，电桥失去平衡，毫伏表的示值与气体流速的大小成一定的函数关系。
图中的RP1 称为调零电位器，RP2称为调满偏电位器。
3)设管道的截面积A=0.01m2,气体流速v=2m/s，则通过该管道的气体的体积流量q V=Av=0.02 m3/s。
4)如果被测汽体含有水气，则测量得到的流量值将偏大（大/小），这是因为水汽的传热系数大，带走的热量多；如果Rt1、Rt2改用铜丝，会产生氧化问题。
2．下图为自动吸排油烟机原理框图，请分析填空。
1)图中气敏电阻是 UL-281 类型，被测汽体浓度越高，其电阻值就越小。
2)气敏电阻必须使用加热电源的原因是加速被测气体的化学吸附和电离的过程并烧去气敏电阻表面的污物，通常须将气敏电阻加热到 200~300 ℃左右。
因此使用电池为电源、作长期监测仪表使用时，电池的消耗较大 (大/小)。
3)当气温升高后，气敏电阻的灵敏度将降低 (升高/降低)。
所以必须设置温度补偿电路，使电路的输出不随气。
