自动检测技术及应用期末模拟试题20
自动检测技术复习题 1、 检测系统由那几部分组成？说明各部分的作用。 答： 传感器：它的作用是感受指定被测参量的变化并按照一定规律转换成一个相应的便于传递的输出 信号. 信号调理：作用是对传感器输出的微弱信号进行检波,转换,滤波,放大,等,以方便检测系统后续处 理或显示. 记录、显示：被测参量数值大小由光指示器或指针在标尺上的相对位置来表示和记录的或以数字 形式直接显示和记录出被测参量数值的大小，主要作用是使人们了解检测数值的大 小或变化的过程。 2、 什么是测量误差？测量误差有几种表示方法？各有什么用途？ 答：1. 测量结果与测量的真值之间的差异，称为测量误差。 2.⑴绝对误差：它反映测量值偏离真值的大小，： ⑵相对误差：它是绝对误差与测量值或多次测量的平均值的比值， ⑶引用误差：仪表某一刻度点读数的绝对误差Δ比上仪表量程上限，并用百分数表示。 ⑷标称误差：标称误差=（最大的绝对误差）/量程 x 100% ⑸附加误差：计量器具在非标准条件下所增加的误差 3、 测量误差按其出现的规律可分为几种？ 答：可分为系统误差、疏忽误差、随机误差； 4、 产生系统误差的常见原因有那些？常用的减少系统误差的方法有那些？ 答：产生系统误差的常见原因：由于测量设备、测量方法的不完善和测量条件的不稳定而引起的。 系统误差的消除方法： (1)对测量仪表进行校正 在准确度要求较高的测量结果中，引入校正值进行修正。 (2)消除产生误差的根源 即正确选择测量方法和测量仪器，尽量使测量仪表在规定的使用条件下工作，消除各种外界因素造成的影响。 采用特殊的测量方法 如正负误差补偿法、替代法等。例如，用电流表测量电流时，考虑到外磁场对读数的影响，可以把电流表转动180度，进行两次测量。在两次测量中，必然出现一次读数偏大，而另一次读数偏小，取两次读数的平均值作为测量结果，其正负误差抵消，可以有效地消除外磁场对测量的影响。 5、被测介质的实际温度为300℃，现用一台量程为0-400℃的仪表测量，示值为298℃，求得测量的绝对误差？ 解： 298-300=-2℃ 引用误差为 ?--04002 100%=-0.5%
自动检测技术题库

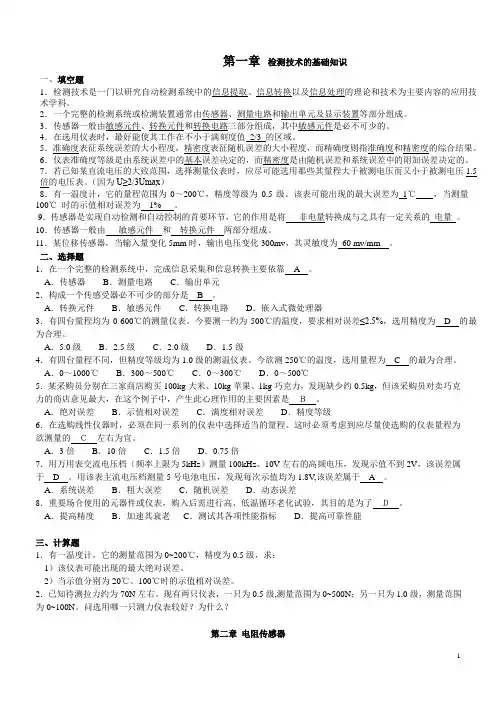

第一章检测技术的基础知识 一、填空题 1．检测技术是一门以研究自动检测系统中的信息提取、信息转换以及信息处理的理论和技术为主要内容的应用技术学科。 2．一个完整的检测系统或检测装置通常由传感器、测量电路和输出单元及显示装置等部分组成。 3．传感器一般由敏感元件、转换元件和转换电路三部分组成，其中敏感元件是必不可少的。 4．在选用仪表时，最好能使其工作在不小于满刻度值2/3 的区域。 5．准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。6．仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。 7、若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5倍的电压表。（因为U≥2/3Umax） 二、选择题 1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。 A．传感器 B. 测量电路 C. 输出单元 2．构成一个传感受器必不可少的部分是 B 。 A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器 3．有四台量程均为0-600℃的测量仪表。今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。 A．5.0级B．2.5级C．2.0级D．1.5级 4．有四台量程不同，但精度等级均为1.0级的测温仪表。今欲测250℃的温度，选用量程为 C 的最为合理。A．0～1000℃B．300～500℃C．0～300℃D．0～500℃ 5．某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现缺少约0.5kg，但该采购员对卖巧克 力的商店意见最大，在这个例子中，产生此心理作用的主要因素是Ｂ。 A．绝对误差B．示值相对误差C．满度相对误差D．精度等级 6．在选购线性仪器时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为 欲测量的Ｃ左右为宜。 A．3倍B．10倍C．1.5倍D．0.75倍 7．用万用表交流电压档（频率上限为5kHz）测量100kHz、10V左右的高频电压，发现示值不到2V，该误差属 于 B 。用该表主流电压档测量5号电池电压，发现每次示值均为1.8V,该误差属于 A 。 A．系统误差B．粗大误差C．随机误差D．动态误差 8．重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了Ｄ。 A．提高精度B．加速其衰老C．测试其各项性能指标D．提高可靠性能 9．电工实验中，采用平衡电桥测量电阻的阻值，是属于 B 测量，而用水银温度计测量水温的微小变化，是属于C 测量。 A．偏位式B．零位式C．微差式 三、计算题 1．有一温度计，它的测量范围为0~200℃，精度为0.5级，求： 1）该仪表可能出现的最大绝对误差。 2）当示值分别为20℃、100℃时的示值相对误差。 2．已知待测拉力约为70N左右。现有两只仪表，一只为0.5级,测量范围为0~500N；另一只为1.0级，测量范围 为0~100N。问选用哪一只测力仪表较好？为什么？ 3．有一台测量压力的仪表，测量范围为（0~10）Mpa,压力与仪表输出电压之间的关系为U0=a0+a1p+a2p2,式中a0=1V， a1=0.6V/ Mpa，a2=-0.02V/Mpa2 求: 1)该仪表的输出特性方程; 2)该仪表的灵敏度表达式;
自动检测题库
传感器检测技术基础 一、填空题 1.开环测控系统通常由传感器、测量电路和输出单元等部分组成。 2.通常传感器由敏感元件、转换元件、基本转换电路三部分组成，是能把外界非电量转换成电量的器件和装置。 3.在选用仪表时，最好能使其工作在不小于满刻度值 2/3 的区域。 4.准确度表征系统误差的大小程度，精密度表征随机误差的大小程度，而精确度则指准确度和精密度的综合结果。 5.仪表准确度等级是由系统误差中的基本误差决定的，而精密度是由随机误差和系统误差中的附加误差决定的。 6.若已知某直流电压的大致范围，选择测量仪表时，应尽可能选用那些其量程大于被测电压而又小于被测电压1.5 倍的电压表。（因为U≥2/3Umax） 7.有一温度计，它的量程范围为0～200℃，精度等级为0.5级。该表可能出现的最大误差为 1℃，当测量 100℃时的示值相对误差为 1% 。 8.某位移传感器，当输入量变化5mm时，输出电压变化300mv，其灵敏度为 60 mv/mm 。 9.仪表的准确度等级是指仪表的最大绝对误差与仪表最大量限比值的百分数。最大引用误差愈小，仪表的基本误 差就越小，准确度越高。 10.传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过测量范围的能力。 11．灵敏度是传感器在稳态下输出量增量⊿y 与引起输出量增量的相应输入量增量⊿x之比。 12．迟滞现象是指传感器在正向行程(输入量增大) 和反向行程(输入量减小)期间，输出—输入特性曲线不一致的程度。 二、选择题 1．在一个完整的检测系统中，完成信息采集和信息转换主要依靠 A 。 A．传感器 B. 测量电路 C. 输出单元 2．构成一个传感受器必不可少的部分是 B 。 A．转换元件 B．敏感元件 C．转换电路 D．嵌入式微处理器 3．有四台量程均为0-600℃的测量仪表。今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为 D 的最为合理。 A．5.0级 B．2.5级 C．2.0级 D．1.5级 4．有四台量程不同，但精度等级均为1.0级的测温仪表。今欲测250℃的温度，选用量程为 C 的最为合理。 A．0～1000℃ B．300～500℃ C．0～300℃ D．0～500℃ 5．某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现缺少约0.5kg，但该采购员对卖巧 克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是Ｂ。 A．绝对误差 B．示值相对误差 C．满度相对误差 D．精度等级 6．在选购线性仪器时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为 欲测量的Ｃ左右为宜。 A．3倍 B．10倍 C．1.5倍 D．0.75倍 7．用万用表交流电压档（频率上限为5kHz）测量100kHz、10V左右的高频电压，发现示值不到2V，该误差属于 D 。用该表主流电压档测量5号电池电压，发现每次示值均为1.8V,该误差属于 A 。 A．系统误差 B．粗大误差 C．随机误差 D．动态误差 8．重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了Ｄ。 A．提高精度 B．加速其衰老 C．测试其各项性能指标 D．提高可靠性能 9．仪表偏离工作条件产生的误差称为 D 。 A基本误差； B相对误差；C偶然误差； D附加误差。 三、计算题 1．有一温度计，它的测量范围为0~200℃，精度为0.5级，求： 1）该仪表可能出现的最大绝对误差。
汽车检测与诊断技术知识点总结复习过程
1.汽车检测与诊断技术是汽车检测技术与汽车故障诊断技术的统称。汽车检测是指为了确定汽车技术状况或工作能力所进行的检查与测量。汽车诊断是指在不解体（或仅拆下个别小件）的情况下，确定汽车的技术状况，查明故障部位及故障原因 2.汽车检测分类 1.安全性能检测 2.综合性能检测 3.汽车故障检测 4.汽车维修检测 汽车维修检测包括汽车维护检测和汽车修理检测，汽车维护检测主要是指汽车二级维护检测，它分为二级维护前检测和二级维护竣工检测。汽车修理检测主要是指汽车大修检测，它分为修理前，修理中及修理后检测 3.随机误差是指误差的大小和符号都发生变化而且没有规律可循的测量误差，不可避免 4.粗大误差是指由于操作者的过失而造成的测量误差 ,可以避免 5.汽车检测系统通常由电源，传感器，变换及测量装置，记录及显示装置，数据处理装置的组成 传感器是一种能够把被测量的某种信息拾取出来，并将其转换成有对应关系的，便于测量的电信号装置 变换及测量装置是一种将传感器送来的电信号变换成易于测量的电压或电流信号的装置 6.检测系统的基本要求：1.具有适当的灵敏度和足够的分辨力 2.具有足够的检测精度另外，检测系统还应具备良好的动态特性 灵敏度是指输出信号变化量与输入信号变化量的比值 分辨力是指检测系统能测量到最小输入量变化的能力，即能引起输出量发生变化的最小输入变化量 7.智能化检测系统的特点：1自动零位校准和自动精度校准 2自动量程切换 3功能自动选择 4自动数据处理和误差修正 5自动定时控制 6.自动故障诊断 7功能越来越强大 8使用越来越方便 8.诊断参数分类 诊断参数可分为三大类：工作过程参数，伴随过程参数，几何尺寸参数 (1)工作过程参数:指汽车工作时输出的一些可供测量的物理量、化学量，或指体现汽车功能的参数，如汽车发动机功率、燃油消耗率、最高车速和制动距离等。从工作参数本身就能表诊断对象总的技术状况，适合于总体诊断 (2)伴随过程参数:伴随过程参数一般并不直接体现汽车或总成的功能，但却能通过其在汽车工作过程中的变化，间接反映诊断对象的技术状况，如工作过程中出现的振动、噪声、发热和异响等。伴随过程参数常用于复杂系统的深入诊断。 (3)几何尺寸参数:几何尺寸参数能够反映诊断对象的具体结构要素是否满足要求，可提供总成、机构中配合零件之间或独立零件的技术状况，如配合间隙、自由行程、圆度和圆柱度等。 9.诊断参数选用原则: (1)单值性 (2)灵敏性 (3)稳定性 (4)信息性 10.诊断参数标准的组成：(1)初始标准值 (2)极限标准值 (3)许用标准值 11.诊断周期 汽车诊断周期是汽车诊断的间隔期，以行使里程或使用时间表示，诊断周期的确定，应满足技术和经济两方面的条件，获得最佳诊断周期。 最佳诊断周期，是能保证车辆的完好率最高而消耗的费用最少的诊断周期。
自动检测技术期末考试试卷(电子系)
《自动检测技术》课程期末考试试题A 一、填空 1、传感器由敏感元件、传感元件、测量转换电路三部分组成。 2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的 1.5 倍左右为宜。 3、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。该表可能出现的最大误差为1 ，当测量100℃ 时的示值相对误差为 1 。 4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。 5、在压电晶片的机械轴上施加力,其电荷产生在。 6、霍尔元件采用恒流源激励是为了。 7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。 8、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对于镍铬-镍硅热电偶其正极是。 9、压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件起来，而当以电压作为输出的时候则一般是把压电元件起来。 10、热电阻主要是利用电阻随温度升高而增大这一特性来测量温度的。 11、自动检测系统中常用的抗电磁干扰技术有光电隔离、屏蔽、 接地、浮置、滤波等。 12、金属电阻的应变效应是金属电阻应变片工作的物理基础。 13、电磁干扰的形成必须同时具备的三项因素是、、。 14、在动圈式表头中的动圈回路中串入由NTC组成的电阻补偿网络，其目 的是为了。 二、选择题（本题共30分，每题2分） 1、在以下几种传感器当中C 属于自发电型传感器。 A、电容式 B、电阻式 C、热电偶 D、电感式 2、的数值越大,热电偶的输出热电势就越大。 A、热端直径 B、热电极的电导率 C、热端和冷端的温度 D、热端和冷端的温差 3、在电容传感器中，若采用调频法测量转换电路，则电路中。 A、电容和电感均为变量 B、电容是变量，电感保持不变 C、电感是变量，电容保持不变 D、电容和电感均保持不变 4、在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采用了 测量方法。 A、微差式 B、零位式 C、偏差式 5、热电阻测量转换电路采用三线制是为了 A、提高测量灵敏度 B、减小引线电阻的影响 C、减小非线性误差 D、提高电磁兼容性 6、汽车衡所用的测力弹性敏感元件是。 A、实心轴 B、弹簧管 C、悬臂梁 D、圆环 7、在热电偶测温回路中经常使用补偿导线的最主要的目的是。 A、补偿热电偶冷端热电势的损失 B、起冷端温度补偿作用 C、将热电偶冷端延长到远离高温区的地方 D、提高灵敏度 8、考核计算机的电磁兼容是否达标是指。
自动检测技术
自动检测技术 实验一应变片的粘贴工艺实验 一、实验目的： 熟悉掌握应变片的粘贴工艺及要求。 二、应变片的粘贴工艺及要求： 应变片的粘贴工艺及质量直接影响着测量的精度与成败，因此必须按照粘贴工艺规程粘贴应变片，一般步骤为： 1、应变片的检查 (1）外观检查 用放大镜(或投影仪)进行外观检查。凡是金属丝栅不紊乱、布置均匀。引线牢固，底基胶层均匀者可以认为合格。 (2)阻值分选 用精密电桥测量应变片的阻值，一般不超过应变片名义阻值的±0.5％时，认为其合格。但要根据实测电阻值分组包装使用。在同一组中，各片之间的实测电阻值偏差最好不超过±0.1Ω。当相差为±0.5Ω时上，电阻应变仪就不易平衡了。 2、粘贴表面的清理(即试件清理) 一般对贴片表面的要求为： (1)完全去掉表面的氧化皮及污垢。通常采用手提电动砂轮，钢刷、 砂布等打磨。测点表面最好用0＃或1＃砂布打磨到▽6即可，也 不易太光滑。打磨表面为应变片基底面积的2～3倍 (2)用划针在测点表面轻画贴片位置的坐标线。 (3)用丙酮（或无水乙醇、甲苯）和脱脂棉清洗。直到没有脏物为止，晾干后即可开始粘贴应变片。 3、贴片的具体步骤
一般按使用粘贴剂所要求的工艺进行。但应注意以下几点： (以使用KH一502粘贴剂为例) (1) 粘片前粘片的工具要准备齐全。 (2) 首先在应变片如背面和清理好的试件表面上都涂上—层很薄的粘贴剂、然后将应变片按试验要求的方位贴于试件上。 (3) 贴上后，在片上盖上—层玻璃纸。一手提住引线，用另一只手的大拇指轻轻滚压(主要用垂直压力，不要有推力)。把多余的胶水与气泡挤出。 (4) 贴片完毕后，应变片应该整齐、干净，位置准确，胶层均匀。 4、应变片的干燥处理： 在贴片完成后，应根据所用粘贴剂的干燥固化条件，进行干燥处理。对KH一502粘贴剂。一般可在干燥的空气中自然干燥，也可用热烘干燥，如用红外线灯烤，电吹风吹等。 5、粘贴质量的检查： 对应变片粘贴质量应检查如下项目： (1)应变片粘贴位置是否准确； (2)胶水是否均匀。有无气泡与漏贴部分，尽量给以补救。尤其注意将两端贴牢。 (3)用万用表检查应变片是否断路或短路。 (4)用高阻计或万用表欧姆高阻挡，(如MF—10型的10K档)检查应变片与试件间的绝缘电阻。对于一般的测量，绝缘电阻≥50～100兆欧即可。 6、导线的连接与固定： 对经过检查合格的应变片，即可焊接导线并使之固定。导线是应变片与测量仪器连接的桥梁，起着传输应变信号的作用。因此，应选择合适的导线。一般为了保护应变片，往往应在应变片与导线之间设有接线
模式识别复习要点和参考习题教学内容
复习要点 绪论 1、举出日常生活或技术、学术领域中应用模式识别理论解决问题的实例。 答：我的本科毕设内容和以后的研究方向为重症监护病人的状态监测与预诊断，其中的第一步就是进 行ICU病人的死亡率预测，与模式识别理论密切相关。主要的任务是分析数据库的8000名ICU病人，统计 分析死亡与非死亡的生理特征，用于分析预测新进ICU病人的病情状态。 按照模式识别的方法步骤，首先从数据库中采集数据，包括病人的固有信息，生理信息，事件信息等并分为死亡组和非死亡组，然后分别进行数据的预处理，剔除不正常数据，对数据进行插值并取中值进行第一次特征提取，然后利用非监督学习的方法即聚类分析进行第二次特征提取，得到训练样本集和测试样本集。分别利用判别分析，人工神经网络，支持向量机的方法进行训练，测试，得到分类器，实验效果比传统ICU 中采用的评价预测系统好一些。由于两组数据具有较大重叠，特征提取，即提取模式特征就变得尤为重要。语音识别，图像识别，车牌识别，文字识别，人脸识别，通信中的信号识别； ① 文字识别 汉字已有数千年的历史，也是世界上使用人数最多的文字，对于中华民族灿烂文化的形成和发展有着不可 磨灭的功勋。所以在信息技术及计算机技术日益普及的今天，如何将文字方便、快速地输入到计算机中已 成为影响人机接口效率的一个重要瓶颈，也关系到计算机能否真正在我过得到普及的应用。目前，汉字输 入主要分为人工键盘输入和机器自动识别输入两种。其中人工键入速度慢而且劳动强度大；自动输入又分 为汉字识别输入及语音识别输入。从识别技术的难度来说，手写体识别的难度高于印刷体识别，而在手写 体识别中，脱机手写体的难度又远远超过了联机手写体识别。到目前为止，除了脱机手写体数字的识别已 有实际应用外，汉字等文字的脱机手写体识别还处在实验室阶段。 ②语音识别 语音识别技术技术所涉及的领域包括：信号处理、模式识别、概率论和信息论、发声机理和听觉机理、人 工智能等等。近年来，在生物识别技术领域中，声纹识别技术以其独特的方便性、经济性和准确性等优势 受到世人瞩目，并日益成为人们日常生活和工作中重要且普及的安验证方式。而且利用基因算法训练连续 隐马尔柯夫模型的语音识别方法现已成为语音识别的主流技术，该方法在语音识别时识别速度较快，也有 较高的识别率。 ③ 指纹识别 我们手掌及其手指、脚、脚趾内侧表面的皮肤凹凸不平产生的纹路会形成各种各样的图案。而这些皮肤的 纹路在图案、断点和交叉点上各不相同，是唯一的。依靠这种唯一性，就可以将一个人同他的指纹对应起 来，通过比较他的指纹和预先保存的指纹进行比较，便可以验证他的真实身份。一般的指纹分成有以下几 个大的类别:环型(loop),螺旋型(whorl),弓型(arch),这样就可以将每个人的指纹分别归类，进行检索。指 纹识别基本上可分成：预处理、特征选择和模式分类几个大的步骤。 ③ 遥感 遥感图像识别已广泛用于农作物估产、资源勘察、气象预报和军事侦察等。 ④医学诊断 在癌细胞检测、X射线照片分析、血液化验、染色体分析、心电图诊断和脑电图诊断等方面，模式识别已取 得了成效。
传感器与自动检测技术实验指导书
传感器与自动检测技术实验指导书 张毅李学勤编著 重庆邮电学院自动化学院 2004年9月
目录 C S Y-2000型传感器系统实验仪介绍 (1) 实验一金属箔式应变片测力实验（单臂单桥） (3) 实验二金属箔式应变片测力实验（交流全桥） (6) 实验三差动式电容传感器实验 (9) 实验四热敏电阻测温实验 (12) 实验五差动变压器性能测试 (14) 实验六霍尔传感器的特性研究 (17) 实验七光纤位移传感器实验 (21)
CSY-2000型传感器系统实验仪介绍 本仪器是专为《传感器与自动检测技术》课程的实验而设计的，系统包括差动变压器、电涡流位移传感器、霍尔式传感器、热电偶、电容式传感器、热敏电阻、光纤传感器、压阻式压力传感器、压电加速度计、压变式传感器、PN结温度传感器、磁电式传感器等传感器件，以及低频振荡器、音频震荡器、差动放大器、相敏检波器、移相器、低通滤波器、涡流变换器等信号和变换器件，可根据需要自行组织大量的相关实验。 为了更好地使用本仪器，必须对实验中使用涉及到的传感器、处理电路、激励源有一定了解，并对仪器本身结构、功能有明确认识，做到心中有数。 在仪器使用过程中有以下注意事项： 1、必须在确保接线正确无误后才能开启电源。 2、迭插式插头使用中应注意避免拉扯，防止插头折断。 3、对从各电源、振荡器引出的线应特别注意，防止它们通过机壳造成短路，并 禁止将这些引出线到处乱插，否则很可能引起一起损坏。 4、使用激振器时注意低频振荡器的激励信号不要开得太大，尤其是在梁的自振 频率附近，以免梁振幅过大或发生共振，引起损坏。 5、尽管各电路单元都有保护措施，但也应避免长时间的短路。 6、仪器使用完毕后，应将双平行梁用附件支撑好，并将实验台上不用的附件撤 去。 7、本仪器如作为稳压电源使用时，±15V和0~±10V两组电源的输出电流之和 不能超过1.5A，否则内部保护电路将起作用，电源将不再稳定。 8、音频振荡器接小于100Ω的低阻负载时，应从LV插口输出，不能从另外两个 电压输出插口输出。
自动检测技术期末检测题及答案汇总
1-3 用测量范围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。 解：绝对误差 2140142=-=?kPa 实际相对误差 %43.1%100140140142=?-=δ 标称相对误差 %41.1%100142140142=?-= δ 引用误差 %1%10050150140142=?---=）（γ 1-4欲测240V 左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问：若选用量程为250V 电压表，其精度应选哪一级。若选用量程为500V 的电压表，其精度应选哪一级? 解：相对误差 δ=△x ×100% ∴0.6%=△240 ×100%,解得△=1.44V 当量程为250V 时，γ1 =△x 1 ×100%=1.44250 ×100%=0.576%,∴精度应该选0.5级。 当量程为500V 时，γ2 =△x 2 ×100%=1.44500 ×100%=0.288%，∴精度应该选0.2级。 1-6 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？ 答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。 随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。 对于测量列中的某一个测得值来说，随机误差的出现具有随机性，即误差的大小和符号是不能预知的，但当测量次数增大，随机误差又具有统计的规律性，测量次数越多，这种规律性表现得越明显。所以一般可以通过增加测量次数估计随机误差可能出现的大小，从而减少随机误差对测量结果的影响。 1-6 什么是系统误差？系统误差可分哪几类？系统误差有哪些检验方法？如何减小和消除系统误差？ 答：(1)在同一测量条件下，多次测量同一量值时，绝对值和符号保持不变，或在条件改变时，按一定规律变化的误差称为系统误差。
(完整版)先进制造技术(第三版)知识点总结
概述第一章 先进制造技术的特点：先进性、广泛性、实用性、集成性、系统性、动态性。、1先进制造技术分为三个技术群：主体技术群、支撑技术群、制造技术环境。、23、主体技术：面向制造的设计技术群（1）产品、工艺设计 （2）快速成形技术（3）并行工程 制造工艺技术群：（1）材料生产工艺（2）加工工艺（3）连接与装配 （4）测试和检测（5）环保技术（6）维修技术（7）其他 支撑技术：（1）信息技术（2）标准和框架（3）机床和工具技术 （4）传感器和控制技术 4、先进制造技术研究的四大领域： （1）现代设计技术 （2）先进制造工艺技术 （3）制造自动化技术 （4）系统管理技术 4、美国的先进制造技术发展概况P10 美国先进制造技术发展概况：美国政府在20 世纪90 年代初提出了一系列制造业的振兴计划，其中包括“先进制造技术计划”和“制造技术中心计划”。 先进制造技术计划 美国的发展目标： 1、为美国人创造更过高技术、高工资的就业机会，促进美国经济增长。 2、不断提高能源效益，减少污染，创造更加清洁的环境。 3、使美国的私人制造业在世界市场上更具有竞争力，保持美国的竞争地位。 4、使教育系统对每位学生进行更有挑战性的教育。 5、鼓励科技界把确保国家安全以及提高全民生活质量作为核心目标 三个重点领域的研究： 1、成为下一代的“智能”制造系统 2、为产品、工艺过程和整个企业的设计提供集成的工具 3、基础设施建设
第二章柔性制造系统（FMS）技术 1、柔性制造系统（FMS）的特点： （1）主要特点：柔性和自动化 （2）设备利用率高，占地面积小 （3）减少直接劳动工人数 （4）产品质量高而稳定 （5）减少在制品库存量 （6）投资高、风险大，开发周期长，管理水平要求高 2、FMS与传统的单一品种自动生产线（即刚性自动生产线，其物流设备和加工工艺是相对 固定的，只能加工一个零件，或加工几个相互类似的零件） 缺点：改变加工产品的品种，刚性自动线做较大改动，投资和时间方面耗资大，难以男足市场要求。（不适应变化，维修成本高） 优点：刚性自动线设备利用率高，生产率高． 3、FMS的组成： （1）加工系统：加工系统的功能是以任意顺序自动加工各种元件，并能自动地更换工件和刀具。 （2）运输系统：包含传送带、有轨小车、无轨小车、搬运机器人、上下料托盘、交换工作台等机构，能对刀具、工件和原材料等物料进行自动装卸和运输。 （3）计算机控制系统：能够实现对FMS 的运行控制、刀具管理。质量控制，以及FMS 的数据管理和网络通信。 4、自动导向小车AGV的类型（工作原理、适用范围）： （1）线导小车：线导小车是利用电磁感应制导原理进行导向的，小车除有驱动系统以外，在前部还装有一对扫描线圈。当埋入地沟内的导线通以低频率变电流时，在导线周围便形成一个环形磁场。当导线从小车前部两个扫描 线圈中间通过时，两个扫描线圈中的感应电势相等。当小车偏离轨道时，扫描线圈就会产生感应电动势差，其中势差经过放大后给转向制导电机，使AGV 朝向减少误差的方向偏转，直至电动势差消除为止，从而保证小车始终沿着导线方向进行。 （2）光导小车：光导小车是采用光电制导原理进行导向的。沿小车预定路径在地面上粘贴易反光的反光带，还安装有发光器和受光器。发出的光经反光带反射后由受光器接收，并将该光信号转换成电信号控制小车的舵轮。 （3）遥控制导小车：这种小车没有传送信息的电缆，而是使用无线电或激光发送和接收设备来传送控制命令和信息。小车的顶部装有一个可沿360°按一定频率发射激光的装置，同时在小车运行范围的四周一些固定位置上放置反射镜片。当小车运行时，不断接受到从已知位置反射来的激光束，经过运算后确定小车的位置，从而实现导航引导。 第三章计算机集成制造系统（CIMS）技术 1、CIMS系统包括人、经营、技术三要素。 2、CIMS技术的发展从系统集成优化发展的角度来划分为三个阶段：信息集成、过程集成、 企业集成。 3、CIMS的主要功能分系统及各部分作用： （1）管理信息系统：管理信息系统是CIMS 的神经中枢，指挥与控制着其他各部分有条不紊地工作。
自动检测技术复习题 (2)
第一章 l.检测系统由哪几部分组成? 说明各部分的作用。 答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分 别完成信息获取、转换、显示和处理等功能。当然其中还包括电源和传输通道等不可缺少的部分。 下图给出了检测系统的组成框图。 检测系统的组成框图 传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的 部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检 测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。 测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。通常传感器输出信 号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进 行阻抗匹配、微分、积分、线性化补偿等信号处理工作。 显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化 的过程。 2.某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由 3.5V 减至 2.5V ，求该仪器的灵敏度。 解：该仪器的灵敏度为 25.40.55 .35.2-=--=S mV/mm 3.某测温系统由以下四个环节组成，各自的灵敏度如下： 铂电阻温度传感器： 0.45Ω/℃ 电桥： 0.02V/Ω 放大器： 100(放大倍数) 笔式记录仪： 0.2cm/V 求：(1)测温系统的总灵敏度； (2)记录仪笔尖位移4cm 时，所对应的温度变化值。 解： （1）测温系统的总灵敏度为 18.02.010002.045.0=???=S cm/℃ （2）记录仪笔尖位移4cm 时，所对应的温度变化值为 22.2218.04 ==t ℃ 4.有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的 温度，要求相对误差不超过2.5％，选那台仪表合理? 解：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差 值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的 相对误差为2.4％。因此，应该选用1.5级的测温仪器。 5.什么是系统误差和随机误差?正确度和精密度的含义是什么? 它们各反映何种误差? 答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照
自动检测技术的实验报告
自动检测技术实验报告 实验一 金属箔式应变片性能实验 ——单臂、半桥、全桥电路性能比较 一、实验目的： 1． 观察了解箔式应变片的结构及粘贴方式。 2． 测试应变梁形变的应变输出。 3． 比较各种桥路的性能（灵敏度）。 二、实验原理： 应变片是最常用的测力传感元件，当用应变片测试时，应变片要牢固地粘贴在测试体表面，当测件受力发生形变, 应变片的敏感栅随同变形，其电阻值也随之发生相应的变化。通过测量电路，转换成电信号输出显示。 电桥电路是最常见的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R 1、R 2、R 3、R 4中，电阻的相对变化率分别为44332211 R R R R R R R R ????、、、，当使用一个应变片时， ∑? = R R ；当二个应变片组成差动状态工作，则有 ∑?= R R R 2；用四个应变片组成二个差动对工作，且 ∑?= ====R R R R R R R R 4,4321。根据戴维南定理可以得出测试电桥的输出电压近似等于1/4 ? E ?ΣR ，电 桥灵敏度R R V K u //?=，于是对应于单臂、半桥、全桥的电压灵敏度分别为1/4E 、1/2E 和E 。由此可知，当E 和 电阻相对变化一定时，电桥及电压灵敏度与各桥臂阻值的大小无关，单臂、半桥、全桥电路的灵敏度依次增大。
U-X关系曲线图 三、实验所需部件： 直流稳压电源（V 4 档）、电桥、差动放大器、金属箔式应变片、测微头、电压表。 四、实验接线图： 图（1） 五、实验步骤： 1、调零。开启仪器电源，差动放大器增益置100倍（顺时针方向旋到底），“+，-”输入端用实验线对地短路。输出端接数字电压表，用“调零”电位器调整差动放大器输出电压为零，然后拔掉实验线。调零后电位器位置不要变化。 如需使用毫伏表，则将毫伏表输入端对地短路，调整“调零”电位器，使指针居“零”位。拔掉短路线，指针有偏转是有源指针式电压表输入端悬空时的正常情况。调零后关闭仪器电源。 2、按图（1）将实验部件用实验线连接成测试桥路，单臂桥路中R 2、R 3、R 4和W D 为电桥中的固定电阻和直流调平衡电位器，R 1为应变片（可任选上、下梁中的一片工作片）。直流激励电源为±4V ；半桥桥路中R 1和R 2为箔式应变片，R 3、R 4仍为固定电阻；全桥桥路中R 1、R 2、R 3、R 4全部使用箔式应变片。在接半桥、全桥桥路时应特别注意其应变片的受力方向，一定要接成差动形式。 3、调节测微头，使悬臂梁处于基本水平状态。 4、确认接线无误后开启仪器电源，并预热数分钟。 5、调整电桥电位器W D ，使测试系统输出为零。 6、旋动测微头，带动悬臂梁分别作向上和向下的运动，以水平状态下输出电压为零，向上和向下移动各5mm ，测微头每移动0.5mm 记录一个差动放大器输出电压值，并列表。根据表中所测数据计算灵敏度S ，S = △V ／△X ，并在一个坐标图上做出V-X 关系曲线。比较三种桥路的灵敏度，并作出定性的结论。 六、实验数据分析： 实验所得数据如下表所示： 位移mm 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 电压V （单臂） -0.006 -0.011 -0.016 -0.030 -0.038 -0.043 -0.050 -0.060 -0.069 -0.076 电压V （半桥） -0.015 -0.030 -0.044 -0.060 -0.072 -0.090 -0.102 -0.118 -0.136 -0.152 电压V （全桥） -0.029 -0.063 -0.093 -0.118 -0.150 -0.182 -0.213 -0.247 -0.282 -0.310 位移mm -0.5 -1.0 -1.5 -2.0 -2.5 -3.0 -3.5 -4.0 -4.5 -5.0 电压V （单臂） 0.014 0.019 0.026 0.033 0.045 0.052 0.060 0.066 0.076 0.085 电压V （半臂） 0.019 0.034 0.050 0.065 0.080 0.102 0.120 0.138 0.155 0.175 电压V （全桥） 0.033 0.066 0.098 0.136 0.170 0.198 0.230 0.261 0.293 0.325 根据表中所测数据，在一个坐标图上做出V-X 关系曲线图，如下图： v W D +4V -4V R 3 R 2 R 1 R 4
自动检测技术及应用期终考试试卷一卷
自动检测技术及应用期终考试试卷 班级___________ 姓名______________ 学号 ______________ 教师________ 、测量电路 、传出单元_______ 和显示装置________ 等部分组成。2、若已知某直流电压的大致范围，选择测量仪表时，应尽 可能选用那些其量程大于被测电压而又小于被测电压的1.5倍 _______ 的电压表。 3、导体或半导体材料在外界力的作用下，会产生 机械变形_____ ，其电阻值__________ 也将随着发生变化，
这种现象称为应变效应。应变片传感器由—电阻应变片 _____ 和测量电路 ________ 两部分组成。 4、电桥按读数方法可分为两种，__平衡电桥 _____ 仅适合测 量静态参数，而—不平衡电桥___ 对静、动态参数都可测量； 双臂电桥________________ 比单臂电桥提高一倍，而且还具 有___________________________ 作用。 5、金属热电阻的阻值随温度的升高而_________________ ，为 __________ ;半导体热电阻按其阻值与温度之间的变化关系可分为__________ 和_______ 两大类。 6、电感式传感器利用_____________ 原理，将被测的非电量 转换成_____________ 的 ___________________ 或___________________ 变化的一种装置。在实际工作中常采用__ 电感式传感器， 既可以提高传感器的灵敏度，又可以减小测量误差。电感式传感器测量转换电路有：_______________________ 、________________ 和_______________________ 等。 6、电容式传感器的测量转换电路种类很多，常用的有 ______ O
自动检测技术及其应用知识点概览
检测技术知识点总结 一、填空、选择 1、检测包括定性检查和定量测量两个方面。 2、检测系统的原理：被检测量----》传感器------》信号处理电路----》输出执行 3、测量的表现方式有数字、图像、指针标记三个方式 4、测量方法有零位法、偏差法和微差法 5、真值包括理论真值（三角形内角和180度）、约定真值（π 3.14）和相对真值（℃273K） 6、误差的表达方式有绝对误差、相对误差和引用误差 7、误差分类为系统误差（装置误差）、随机误差（偶然误差；多次测量，剔除错误数据） 和粗大误差（过失误差；改正方法：当发现粗大误差时，应予以剔除） 8、传感器是一种把非电输入信号转换成电信号输出的设备或装置。 9、传感器的组成有敏感元件、转换元件和转换电路 10、弹性敏感元件的基本特性有：刚度（k=dF/dX刚度越大越不易变形）、灵敏度（刚性的倒数）、弹性滞后、弹性后效 P25★2）电阻式传感器：（电阻应变片式传感器、电位器式传感器、测温热电阻式传感器；热敏电阻式、湿敏电阻式、气敏电阻式传感器） Def：将被测电量（如温度、湿度、位移、应变等）的变化转换成导电材料的电阻变化的装置，称为电阻式传感器 11、电阻应变片式传感器（电阻应变片、测量电路）的结构：引出线、覆盖层、基片、敏感栅和粘结剂 电阻应变片式传感器：电阻应变片是一种将被测量件上的应变变化转换成电阻变化的传感元件；测量电路进一步将该电阻阻值的变化再转换成电流或电压的变化，以便显示或记录被测的非电量的大小。 12.电阻应变片的工作原理：电阻应变效应 电阻应变效应：导电材料的电阻和它的电阻率、几何尺寸（长度与截面积）有关，在外力作用下发生机械变形，引起该导电材料的电阻值发生变化 13．电位器式传感器：一种将机械位移（线位移或角位移）转换为与其成一定函数关系的电阻或电压的机电传感元器件 14.电位器由电阻（电阻元件通常有绕线电阻、薄膜电阻、导电塑料等）和电刷等元器件组成 15.电位器优点：结构简单、输出信号大、性能稳定并容易实现任意函数 缺点：要求输入能量大，电刷与电阻元件之间容易磨损 16.热电阻材料由电阻体（温度测量敏感元件——感温元件）、引出线、绝缘套管和接线盒等部件组成，电阻体是热电阻的主要部件 热敏电阻式传感器 17.热敏电阻是利用电阻值随温度变化的特点制成的一种热敏元件 18、温度系数可分为负温度系数热敏电阻为NTC（电阻的变化趋势与温度的变化趋势相反）和正温度系数热敏电阻PTC（电阻的变化趋势与温度的变化趋势相同）。 19.热敏电阻优点：尺寸小、响应速度快、灵敏度高 20.差动电感传感器的优点（1）差动式比单线圈式的电感传感器的灵敏度提高一倍；（2）差动式的线性度明显的得到改善（3）由外界的影响，差动式也基本上可以相互抵消，衔铁承
自动检测技术实验一
东南大学自动化学院 实验报告课程名称：检测技术 第1 次实验
实验名称：实验一、三、五、八、九 院（系）：自动化专业：自动化 ：学号： 实验室：实验组别： 同组人员：实验时间：2013 年11月16日 评定成绩：审阅教师： 实验一金属箔式应变片——单臂电桥性能实验一、基本原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。 描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压Uo1= EKε/4。 二、实验器材及连线 主机箱(±4V、±15V、电压表)、应变传感器实验模板、托盘、砝码、万用表、导线等。
图2-1 应变式传感器安装示意图 图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理图 三、实验步骤 1、根据图2-3 工作原理图、图2-2 接线示意图安装接线。 2、放大器输出调零 将实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi＝0)；调节放大器的增益电位器RW3 大约到中间位置(先逆时针旋到底，再顺时针旋转2 圈)；将主机箱电压表的量程切换开关打到2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。 3、电桥调零
拆去放大器输入端口的短接线，将暂时脱开的引线复原。调节实验模板上的桥路平衡电位器RW1，使电压表显示为零。 4、应变片单臂电桥实验 在应变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g（或500 g）砝码加完。实验结果填入表2-1，画出实验曲线。 表2-1 重量(g) 20 40 60 80 100 120 140 160 180 200 电压(mv) 15.2 30.5 45.9 61.5 77.0 92.4 108.0 132.8 148.3 163.9 拟合方程为：0.834 4.1933 U W =?- 重量20 40 60 80 100 120 140 160 180 200
