轻触式开关共通注意事项
欧姆龙轻触式开关说明
★ 轻触式开关的基本特性
ＯＦ
Ｆｏｒｃｅ
ＤＦ
ＲＦ
ＯＦ：ＯｐｅｒａＦｔｏｉｒｎｃｇｅ
动作必要力
ＲＦ：ＲｅｌｅＦａｏｃｒｅｃｅ 回复力
ＤＦ：ＤｒＦｏｏｐｒｃｅ 从ＯＦ陷入荷重
ＰＴ：Ｐｒｅ－ｔｒａｖｅｌ 到动作的距离
ＤＦ有操作按触感的代用特性、 ＤＦ大的话操作按触感也会变大。
ＰＴ
Ｓｔｒｏｋｅ
★ 轻触式开关的弱点
（一般叫流动焊接槽。） 手工焊锡：用烙铁进行焊锡。
焊锡
对象形式 ： Ｂ３Ｓ
基板表面装上开关，进行焊锡。 一般叫回流炉表面实装。 （ＳＭＤ：ＳｕｒＭｆｏａｕｃｎｅＤｔｅｖｉｃｅ） 使用奶油焊锡、用热炉将焊锡溶解后，再进行焊锡。 （一般叫热炉焊锡。） 热炉焊锡的情况下、因开关加热量大，所以要使用耐热性好的 树脂。
★ 轻触式开关的基本构造
①外壳ー ②操作扣 ③垫片 ④密封胶圈 ⑤反转弹簧 ⑥本体 ⑦线框
①外壳 ②操作扣 ③垫片 ④密封胶圈 ⑤反转弹片 ⑥本体 ⑦引线框
主要部品
部品名 ① 外壳
② 操作扣 ③ 垫片 ④ 密封胶圈 ⑤ 反转片
⑥ 本体
⑦ 引线框
主要用途（机能）
将开关覆盖。 组合各部品 将操作力传到反转弹簧。 控制密封胶圈。
★ 轻触式开关的弱点
大荷重操作弱
微型开关的情况下、操作荷重按原样传递到反转弹簧。 为了夹住操作扣和固定接点、荷重加的过大的话， 反转弹片就会变形、特性低下、耐久性也就下降。
反转弹簧变形
反转弹簧折损
★ ＯＭＺ生产品（轻触式开关）
形Ｂ３Ｆ
形Ｂ３Ｗ
形Ｂ３Ｍ
形Ｂ３ＨＲ
形Ｂ３Ｓ
形Ｂ３ＷＮ（新商品）
★ 各开关的特征

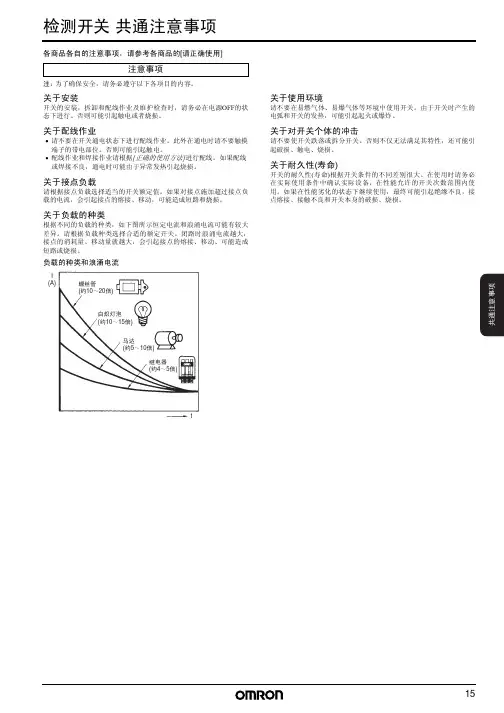

检测开关共通注意事项
(1) 关于使用负载
浪涌电流
20
I (A)
主要故障发生情况及 其推测 原因和对策
݅䗮⊼ᛣџ乍
1. 关于开关的使用
• 在实际使用开关时，可能 发生一 些理论 上无法 预料的 事故。 因此， 必须在可能实施的范围内进行测试。 • 资料中记载的各额定性能值，在 没有特 别指明 的情况 下，是指在标 准试验状态(温度＋ 15～＋ 35℃、相对湿度25～75% 、气压 86～ 106kPa)下的 数值。在用实 际设备 进行测试时， 请确认 不仅是负载 条件要相同 ，使用环境也 应和实 际使用 状态的条件相 同。 • 资料中记载的参考数据是将从生产线中 抽样测 得的实 际值编 成图 表， 而并非保证值。 • 资料 中记载的各额定值、性能值是单独 测试中 得到的 数值，但不能 同时保证各额定值、性能值的复 合条件。
检测开关 共通注意事项
各商品各自的注意事项，请参考各商品的[请正确使用]
注意事项
注： 为 了确保安全， 请务必遵守以下各项目的内 容。
关于安装
开关的安装，拆卸 和配线作 业及维护检查 时， 请务必 在电 源OFF的状 态 下进行。否则 可能引起触电或者烧 损。
关于使用环境
请不要在易燃 气体、易爆 气体等环境中使用开关。由于开关时产生 的 电弧和开关的 发热，可能引起起火或爆炸。 请不要使开关跌落或拆分开关。否则不仅无法满足其特性，还 可能引 起破损、触电、烧损。
i (⌾⍠⬉⌕)
3. 电气事项页码ຫໍສະໝຸດ No.项目16
17
18
19
• 交流和直流的开关能力差异很大 ，因此请确认额定值。直流的场合 控制容量非常小。这主要是由于 它不象交流那样有零点(电流 零交 叉点)，因此一旦产生电弧后就很难消除，导致 电弧时间变长。此 外，由于电流方向固定，会引起接点的 迁移，由于凹凸不平造成接 点无法断开，也容易造成误动作。 • 在包括感应在内的 情况下会产生反向感 应电压，电压 越高能量就越 大，导致接点的消 耗、迁移也变大，因此请确认额定的条件。 • 开关微小负载侧，高负载 侧分别使用各自负载区域开闭负载时，请 连接适合负载的继电器。 • 各机种额定值的条件如下。 感性负载： 功率 因数0.4以上(交流)，时间常数7ms以下(直 流) 电灯负载： 有相当于恒定电流的10倍 的浪涌电流 电动机负载：有相 当于恒定电流的6倍的浪涌电流 注： 感性负载在直流电路中尤其会成为 问题，因此必须充分了解负载 的时间常数(L/R)的数值。
转换开关的操作安全注意事项
转换开关的操作安全注意事项转换开关的操作安全注意事项转换开关作为电气设备中常见的一种开关类型，广泛应用于各种领域。
然而，使用转换开关时需要注意一些安全事项，以确保使用的安全性和可靠性。
下面将逐步介绍转换开关的操作安全注意事项。
第一步：了解开关类型在使用转换开关之前，首先要了解所使用的开关类型。
转换开关有不同的构造和功能，例如单刀双掷开关、双刀双掷开关等。
了解开关类型可以帮助我们更好地理解其工作原理和正确的使用方法。
第二步：检查开关状态在使用转换开关之前，需要检查开关的状态。
确保开关处于关闭状态，并且没有电流通过。
这可以避免在操作开关时发生意外电击的危险。
第三步：断开电源在进行任何与转换开关相关的操作之前，务必先断开电源。
这是非常重要的一步，可以确保我们在进行维修、更换或清洁开关时不会受到电击。
第四步：使用绝缘工具在操作转换开关时，应使用绝缘工具，如绝缘手套或绝缘螺丝刀。
这些工具可以帮助我们隔离电流，减少电击的风险。
同时，还要确保绝缘工具没有破损或损坏，以保证其有效性。
第五步：避免过载转换开关的额定电流是有限的，因此在使用时需要避免过载。
如果需要连接大功率设备或电器，应选择合适的开关和配套设备。
过载可能导致开关损坏、电路故障甚至火灾等严重后果。
第六步：避免短路在进行转换开关的操作时，需要避免短路。
短路可能导致电流过大，损坏开关和其他设备。
因此，在触摸或接触开关时，要确保手部干燥，避免湿润或潮湿环境下的操作。
第七步：定期检查和维护转换开关是电气设备中的重要组成部分，需要定期检查和维护。
定期检查开关的工作状态、固定情况和电气连接，确保其正常运行。
如果发现任何问题或异常，应及时进行修理或更换。
总之，使用转换开关时需要注意安全事项，包括了解开关类型、检查状态、断开电源、使用绝缘工具、避免过载和短路，以及定期检查和维护。
遵循这些安全注意事项可以确保转换开关的安全操作，减少事故和风险的发生。
微型光电传感器共通注意事项

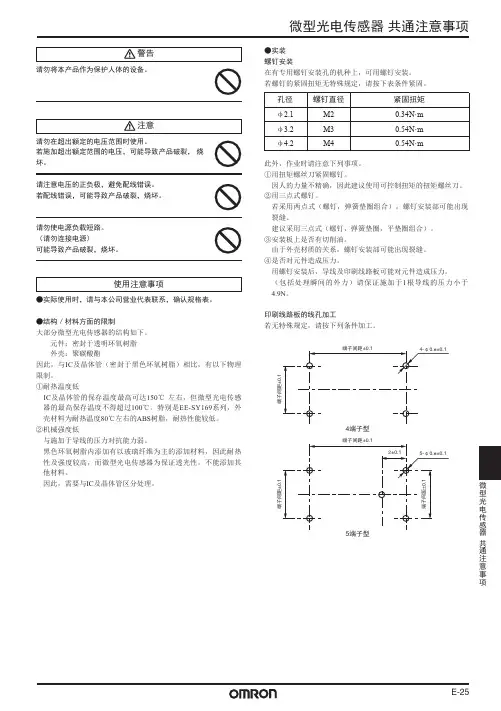

微型光电传感器 共通注意事项使用注意事项请勿在超出额定的电压范围时使用。
若施加超出额定范围的电压，可能导致产品破裂， 烧坏。
请注意电压的正负极，避免配线错误。
若配线错误，可能导致产品破裂，烧坏。
请勿使电源负载短路。
（请勿连接电源）可能导致产品破裂，烧坏。
●实际使用时，请与本公司营业代表联系，确认规格表。
●结构／材料方面的限制大部分微型光电传感器的结构如下。
元件：密封于透明环氧树脂 外壳：聚碳酸酯因此，与IC 及晶体管（密封于黑色环氧树脂）相比，有以下物理限制。
①耐热温度低 IC 及晶体管的保存温度最高可达150℃ 左右，但微型光电传感器的最高保存温度不得超过100℃。
特别是EE-SY169系列，外壳材料为耐热温度80℃左右的ABS 树脂，耐热性能较低。
②机械强度低与施加于导线的压力对抗能力弱。
黑色环氧树脂内添加有以玻璃纤维为主的添加材料，因此耐热性及强度较高，而微型光电传感器为保证透光性，不能添加其他材料。
因此，需要与IC 及晶体管区分处理。
●实装螺钉安装在有专用螺钉安装孔的机种上，可用螺钉安装。
若螺钉的紧固扭矩无特殊规定，请按下表条件紧固。
紧固扭矩0.34N·m 0.54N·m 0.54N·m螺钉直径孔径M2φ2.1M3φ3.2M4φ4.2此外，作业时请注意下列事项。
①用扭矩螺丝刀紧固螺钉。
因人的力量不精确，因此建议使用可控制扭矩的扭矩螺丝刀。
②用三点式螺钉。
若采用两点式（螺钉，弹簧垫圈组合），螺钉安装部可能出现裂缝。
建议采用三点式（螺钉，弹簧垫圈，平垫圈组合）。
③安装板上是否有切削油。
由于外壳材质的关系，螺钉安装部可能出现裂缝。
④是否对元件造成压力。
用螺钉安装后，导线及印刷线路板可能对元件造成压力。
（包括处理瞬间的外力）请保证施加于1根导线的压力小于4.9N 。
印刷线路板的线孔加工若无特殊规定，请按下列条件加工。
请勿将本产品作为保护人体的设备。
微型光电传感器 共通注意事项微型光电传感器共通注意事项微型光电传感器共通注意事项●焊接端子成型作业时请勿对元件造成压力（若可能造成压力，请采取相关对策，如持住导线根部等）。
轻触开关全解析
目录一、轻触开关工作原理解析 (2)二、轻触开关有哪些分类 (2)三、如何挑选优质的轻触开关 (4)四、轻触开关常用的性能测试方法 (4)五、使用轻触开关的注意事项 (5)六、轻触开关与薄膜开关有区别吗 (6)七、轻触开关的应用范围有哪些 (7)八、轻触开关目前的发展趋势 (8)一、轻触开关工作原理解析什么是轻触开关我们在了解轻触开关的原理前先来了解一下什么是轻触开关，轻触开关是一种电子开关，属于电子元器件类。
由嵌件、基座、弹片、按钮、盖板组成，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
轻触开关的分类轻触开关可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。
接点镀银、镀金。
安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。
尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、12×12mm等。
轻触开关原理图轻触开关工作原理图二、轻触开关有哪些分类轻触开关的分类有很多种，比如等边标准型、超薄型贴片式、密封型直插式、超长寿命平型等。
小编整理了一些常用的轻触开关的类型，希望对大家有帮助。
轻触开关分类一、等边标准型表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。
这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、 6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(SMD)与直插式(DIP)两种。
适用于多种操作面板,应用范围广泛。
轻触开关分类二、超薄型贴片式它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。
它的超薄特性，决定了它适于高密度安装。
轻触开关分类三、密封型直插式采用密封结构，引脚为直插式，故为密封性直插式轻触开关。
