隔离开关的作用及操作注意事项

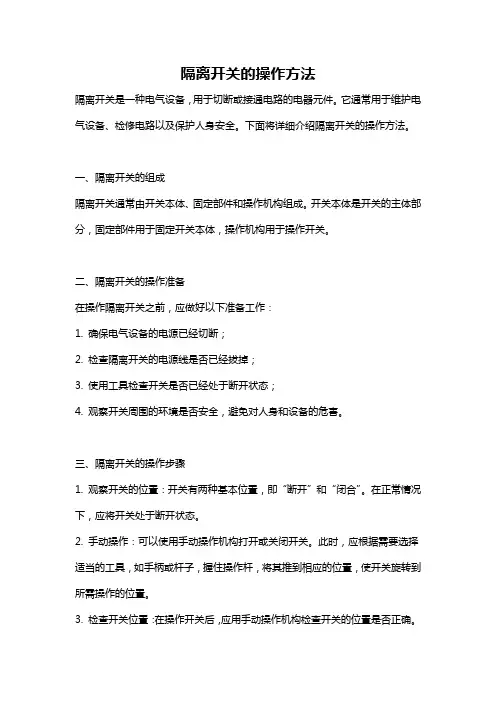

隔离开关的操作方法
隔离开关的操作方法隔离开关是一种电气设备，用于切断或接通电路的电器元件。
它通常用于维护电气设备、检修电路以及保护人身安全。
下面将详细介绍隔离开关的操作方法。
一、隔离开关的组成隔离开关通常由开关本体、固定部件和操作机构组成。
开关本体是开关的主体部分，固定部件用于固定开关本体，操作机构用于操作开关。
二、隔离开关的操作准备在操作隔离开关之前，应做好以下准备工作：1. 确保电气设备的电源已经切断；2. 检查隔离开关的电源线是否已经拔掉；3. 使用工具检查开关是否已经处于断开状态；4. 观察开关周围的环境是否安全，避免对人身和设备的危害。
三、隔离开关的操作步骤1. 观察开关的位置：开关有两种基本位置，即“断开”和“闭合”。
在正常情况下，应将开关处于断开状态。
2. 手动操作：可以使用手动操作机构打开或关闭开关。
此时，应根据需要选择适当的工具，如手柄或杆子，握住操作杆，将其推到相应的位置，使开关旋转到所需操作的位置。
3. 检查开关位置：在操作开关后，应用手动操作机构检查开关的位置是否正确。
确保开关处于正确的工作状态，如闭合或断开状态。
4. 检查操作情况：在操作开关后，应仔细观察开关的操作情况。
检查开关是否工作正常，如操作是否灵活、没有卡住或堵塞现象。
5. 报告：如果开关工作异常或发现任何问题，应及时向上级报告，以便进行维修或更换。
四、隔离开关的注意事项1. 操作人员必须具备一定的电气知识和操作技能，确保操作的安全性；2. 在操作开关前，应确保电源已切断，并取下电源线；3. 操作人员应佩戴绝缘手套和绝缘工具，以防止触电事故的发生；4. 在操作过程中，应有足够的照明设备，确保操作的准确性；5. 避免长时间操作开关，以免造成过热和损坏。
总结：隔离开关是一种重要的电器元件，它在维护电气设备、检修电路和保护人身安全方面起着重要的作用。
在操作隔离开关时，我们应注意遵循操作步骤和注意事项，确保操作的安全性和准确性。
只有正确操作隔离开关，才能更好地保护电气设备和人身安全。
隔离开关基础知识
隔离开关基础知识隔离开关是电力系统中常见的一种电器设备，具有隔离分断电路的功能，用于确保人员和设备的安全。
隔离开关的使用广泛，可以在工业、商业和居民用电中见到。
本文将介绍隔离开关的基础知识，包括定义、结构和作用等内容。
1. 定义隔离开关是一种用于隔离电路的开关设备。
它能够打开或关闭电路，从而将设备与电源隔离，避免电流通过设备和线路。
隔离开关通常由可旋转的刀片和冷隔离柄构成，可以手动操作，也可以通过电动机构控制。
2. 结构隔离开关的主要结构包括刀片、接触、执行机构和隔离柄等部分。
2.1 刀片刀片是隔离开关的重要组成部分，通常呈直形或弯曲形状。
刀片两端有固定接点和移动接点，用于与接触器的触点连接和断开。
刀片的设计需要考虑其可靠性和安全性，确保接触良好，并能承受额定电流和短路电流。
2.2 接触隔离开关中的接触是刀片和触点之间的接头，用于传递电流。
接触通常由铜或银合金制成，具有良好的导电性能和耐久性，可以承受高电流和频繁的操作。
2.3 执行机构隔离开关的执行机构是用于控制开关状态的装置。
它可以是手动操作或电动操作。
手动操作的执行机构通常由隔离柄和旋钮组成，通过人工旋转控制刀片的位置。
电动操作的执行机构通常由电动机和齿轮传动机构组成，可以通过电气信号或远程控制实现开关操作。
2.4 隔离柄隔离柄是隔离开关的可见部分，通常呈塑料或橡胶制成。
它是用于手动操作隔离开关的手柄，有助于操作者正确使用开关。
3. 作用隔离开关的主要作用是安全隔离，保护人员和设备免受电流的危害。
当需要对电路进行维修、检修或更换设备时，可以使用隔离开关将电路与电源隔离，避免电流通过设备和线路。
这样可以保证维修人员的安全，并防止设备受到损坏。
此外，隔离开关还可以用作紧急停机装置，当发生故障或危险情况时，可以迅速切断电路，保护人员和设备。
4. 使用注意事项在使用隔离开关时，需要遵守以下注意事项：4.1 确保合理安装隔离开关应该安装在易于操作和观察的位置，确保操作者能够清楚地看到开关的状态。
隔离开关操作规程办法
隔离开关操作规程办法一、引言隔离开关作为电气系统中的重要组成部分，其安全使用对于保证电气系统运行的安全性具有至关重要的作用。
本文档旨在规定隔离开关的操作规程办法，确保隔离开关能够正常开启、关闭和隔离，保证电气系统的运行安全。
二、隔离开关的定义隔离开关是指用于保障人员和设备在维护、检修、停电等工作期间的安全隔离开关，用于断开电路，使电源与负载隔离，从而保证人身安全和设备安全的电气设备。
三、隔离开关的分类隔离开关的分类主要有：带负载分断的隔离开关、不带负载分断的隔离开关、带短路保护的隔离开关、合成过零的隔离开关等。
四、隔离开关的选用标准1.隔离开关应符合相关的国家标准和行业标准。
2.隔离开关的额定电压和额定电流要与所连接的设备和电源相匹配。
3.隔离开关的分断能力和短路保护能力要符合使用要求。
4.隔离开关的质量要有保证，应选择正规生产厂家的产品，避免使用假冒伪劣产品。
五、隔离开关的操作规程办法1.操作前检查在操作隔离开关之前，应该仔细检查开关的状态，包括检查开关是否处于闭合状态、开关本身是否有可见的损坏和松动、开关的外部接线是否正常等。
2.操作过程（1）开启隔离开关：操作人先在保护栅路上拉开隔离开关，等待几秒钟后，再向相应隔离线路合上安全阀门。
在隔离开关操作过程中，应注意确认保护栅路的安全情况，并且保证操作人和周围人员在安全位置上。
（2）关闭隔离开关：在开启隔离开关后，如果要关闭隔离开关，应采取与开启相反的步骤进行操作。
操作时应注意：先关闭安全阀，再关闭隔离开关。
3.操作注意事项（1）在开启和关闭隔离开关时，要使用标准的开关工具，避免人为操作造成的损坏。
（2）操作人员要严格遵守操作规程，避免以任何理由忽视安全。
（3）对于没有经过专业培训的人员，严禁单独操作隔离开关。
六、操作安全措施1.在操作上述隔离开关时，应该严格遵守以下操作安全措施：2.遵守电气安全规范，在操作前检查隔离开关本身以及与之相关的电器安全情况，确认隔离开关处于待操作状态；3.接触电气部件时，应先切断电源，避免触电危险；4.严格遵守操作规程，正确使用开关工具，注意开关的操作规律；5.在操作过程中，随时关注电气系统的变化，确认操作的有效性，确保操作的安全和正确性。
隔离开关操作的安全注意事项(三篇)
隔离开关操作的安全注意事项(2)操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
(3)如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
(4)隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作一定要按顺序进行。
如倒闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。
(5)如确实因闭锁装置失灵而造成隔离开关和接地开关不能正确操作时，必须严格按闭锁要求的条件，检查相应的断路器和隔离开关的位置状态，只有在核对无误后才能解除闭锁进行操作；(6)解除闭锁后应按规定方向迅速、果断地操作，即使发生带负荷合隔离开关，也禁止再返回原状态，以免造成事故扩大，但也不要用力过猛，以防损坏隔离开关；对单极刀闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。
(7)拉、合带负荷和有空载电流的刀闸时应符合有关规定。
(8)对具有远方控制操作功能的隔离开关操作，一般应在主控室进行操作，只有在远控电气操作失灵时，才可在征得所长和所技术负责人许可，并有现场监督的情况下在现场就地进行电动或手动操作。
(9)远方控制操作完毕应检查隔离开关的实际位置，以免因控制回路中传动机构故障，出现拒分、拒合现象，同时应检查隔离开关的触头是否到位。
(10)发现隔离开关绝缘子断裂时，应根据规定拉开相应断路器。
(11)操作时应戴好安全帽，绝缘手套，穿好绝缘靴。
(12)操作隔离开关后，要将防误闭锁装置锁好，以防下次发生误操作。
隔离开关操作的安全注意事项（二）操作隔离开关是电力设备检修和维护中的一项重要工作。
隔离开关的操作安全关系到操作人员的人身安全和电力设备的正常运行。
下面将重点介绍一些操作隔离开关的安全注意事项。
1. 充分了解设备和操作要求在进行隔离开关操作前，必须对所操作的设备有充分的了解，并且熟悉隔离开关的操作要求。
操作人员应具备相关的知识和技能，确保能正确操作设备。
2. 穿戴个人防护用具在操作隔离开关时，应穿戴好个人防护用具，如绝缘手套、绝缘靴、安全帽、绝缘工具等，以提供必要的防护。
隔离开关操作的安全注意事项（三篇）
隔离开关操作的安全注意事项隔离开关是一种用于控制电气设备断开电源的装置，为了确保操作人员的安全，以下是隔离开关操作的一些安全注意事项：1. 了解设备特性：在操作隔离开关之前，必须对所操作的设备有充分的了解，包括其工作原理、额定电压、额定电流等。
2. 穿戴个人防护装备：在进行隔离开关操作之前，操作人员必须穿戴适当的个人防护装备，如安全帽、绝缘手套、绝缘靴等。
3. 确保设备处于断电状态：在操作隔离开关之前，必须确保所操作的设备处于断电状态，可以通过使用电压表或其他测试仪器进行确认。
4. 检查隔离开关状态：在操作隔离开关之前，必须先检查开关的状态，确保其处于断开的状态，并避免误操作。
5. 使用正确的操作方法：在操作隔离开关时，必须使用正确的操作方法，按照设备制造商提供的操作手册或相关规范进行操作。
6. 不超负荷使用：在操作隔离开关时，必须确保所操作的设备不超过其额定负荷，以免引发设备故障或产生危险。
7. 防止误操作：在操作隔离开关时，必须遵循严格的操作步骤，避免误操作。
在操作之前，可以使用标识、锁具等措施确保设备不能被误操作。
8. 避免过度操纵：在操作隔离开关时，要避免过度操纵开关，以免造成开关的磨损或损坏。
9. 注意维护保养：定期对隔离开关进行维护保养，检查开关机械部件的磨损程度、电气部分的连接情况等，并及时修理或更换不良部件。
10. 遵守操作规程：操作隔离开关时，要遵守相关的操作规程和安全措施，不得违反规程，以避免发生事故。
11. 保持操作区域整洁：操作隔离开关时，操作区域应保持整洁，无杂物阻挡，以便于操作人员的工作和紧急情况的应对。
12. 严禁违规操作：在操作隔离开关时，严禁违规操作，如与其他设备同时操作、擅自拆卸开关等，以防止发生事故。
综上所述，隔离开关操作的安全注意事项包括了对设备特性的了解、穿戴个人防护装备、确保设备处于断电状态、使用正确的操作方法、防止误操作、避免过度操纵、注意维护保养、遵守操作规程等。
隔离开关操作的安全注意事项
隔离开关操作的安全注意事项隔离开关是一种用于控制电气设备或电路的开关装置，常见于工业和家庭用电系统中。
它的作用是将电路与电源隔离，以便维修和保养电气设备时确保人身安全。
在操作隔离开关时，需要注意一些安全事项，以避免电击和其他意外事故的发生。
下面是一些重要的注意事项。
1. 确保正确的电源关闭：在操作隔离开关之前，必须确保电源已经关闭，以免发生触电事故。
可以通过使用电源断路器或拔掉插头等方式来确认电源已经关闭。
2. 使用适当的防护设备：为了确保个人安全，操作隔离开关时应佩戴适当的防护设备，例如绝缘手套、护目镜和绝缘鞋等。
这些设备可以帮助防止电击和其他意外伤害。
3. 了解设备的工作原理和操作步骤：在操作隔离开关之前，应该对设备的工作原理和操作步骤有一定的了解。
阅读设备的用户手册或请专业人士指导，确保正确理解操作要点。
4. 处于安全位置：在操作隔离开关时，操作者应该保持安全位置。
确保不站在电路前方和开关旁边，以免发生意外触电。
5. 检查隔离开关的状态：在操作隔离开关之前，应该先检查开关的状态。
确保开关处于关闭位置，没有松动或损坏的部分。
6. 使用符合标准的设备：选择符合标准的隔离开关设备非常重要。
符合标准的设备具有更高的可靠性和安全性，可以减少意外事故的发生。
7. 避免大电流负载：操作隔离开关时，应该避免过大的电流负载。
如果需要操作高电流负载的设备，应该先关闭主要电源，然后再操作隔离开关。
8. 确保设备的可见性：在操作隔离开关时，应该保证设备的可见性。
确保开关的标记清晰可读，不被物体或油污遮挡，以免发生误操作。
9. 不要在潮湿环境中操作：潮湿环境会增加电力设备的故障和电击的风险。
在潮湿环境中操作隔离开关时，应该格外小心，并确保自身干燥。
10. 在操作过程中保持专注：在操作隔离开关时，应该保持专注，并且不要受到任何干扰。
分散注意力可能导致疏忽或错误操作。
总之，操作隔离开关需要严格遵守安全规定并保持高度警惕。
隔离开关的安全操作注意事项
隔离开关的安全操作注意事项隔离开关是一种用于切断电源供应的设备，具有重要的安全功能。
使用隔离开关时需要遵循一些安全操作注意事项，以确保人身安全和设备正常运行。
一、选购合格的隔离开关1. 选择具有国家强制性标准认证的产品，避免购买假冒伪劣产品。
2. 根据实际需求选择合适的额定电流和额定电压的隔离开关，确保其能够正常工作。
3. 注意选择有信誉的厂家生产的产品，并咨询专业人士的意见。
二、安装隔离开关1. 在安装隔离开关之前，需要切断电源供应，确保安全。
2. 根据隔离开关的安装说明进行操作，确保正确安装，并且接线正确可靠。
3. 避免隔离开关接线部分出现积尘、湿气等情况，以免影响正常使用。
4. 安装后，应进行电气测试，确保隔离开关的电气性能良好。
三、使用隔离开关1. 在操作隔离开关之前，需要验明正身，确认是否具备操作隔离开关的资质和技能。
2. 在操作隔离开关之前，一定要切断电源，确保操作安全。
3. 操作隔离开关时应按照说明书要求进行，避免操作不当造成事故。
4. 操作隔离开关时需要注意个人安全防护，如戴绝缘手套、绝缘鞋等。
5. 不得在湿润或带有易燃物质的环境中操作隔离开关，以免引发火灾或触电事故。
6. 避免操作隔离开关部件上出现弯曲、折断等情况，以免影响正常使用。
四、维护隔离开关1. 隔离开关需要定期进行检查和维护，避免因长期使用或磨损而影响正常运行。
2. 定期检查隔离开关的接线是否紧固可靠，如发现松动应及时处理。
3. 定期清洁隔离开关，避免灰尘、湿气等对开关的影响。
4. 如发现隔离开关有异常情况，如发热、异响等，应立即停用并请专业人员进行检修和维护。
五、处理隔离开关故障1. 在处理隔离开关故障之前，必须切断电源，确保自己的安全。
2. 在处理隔离开关故障时，应遵循专业人员的指导，并采取相应的安全措施。
3. 避免将故障的隔离开关随意拆卸，以免发生事故。
六、应急处理1. 在发生火灾、漏电等应急情况时，应立即切断电源，包括关闭隔离开关。
隔离开关操作规程
隔离开关操作规程隔离开关是电气系统中常用的一种开关装置，主要用于切断电路、隔离电源，以及检修设备、安全维护等。
为了确保隔离开关操作的安全和规范，需要建立一套操作规程，下面是针对隔离开关操作的规程制定，具体内容如下：一、通用原则1. 操作前，必须对开关进行检查，确保正常无损伤。
2. 操作前需要通过步骤 3、4 确保相应区域没有人员和设备。
3. 操作前需要检查开关旁边的警告标志和警告带是否已到位。
4. 操作时需要观察隔离开关的位置及指示灯的状态，每个隔离开关必须单独控制。
二、操作程序1. 关闭开关前，需要禁止任何电气设备的操作。
此外，需要在开关旁贴上警示标志，以免工作人员误操作。
2. 断开主开关，切断供电，查看线路电压，确认无电后进行下一步操作。
3. 确定操作的区间范围，布置符合安全要求的警示标志和警示带，确保操作区域外无人员和设备。
4. 操作时，必须由经验丰富、掌握操作规程的专职人员进行操作，其他人员必须远离操作区域。
5. 隔离开关应缓慢移动到断路器状态，特别是当电流比较大时，操作人员必须判断开关是否无法闭合，防止因过快移动而造成的设备损坏。
6. 操作过程中，必须注意观察隔离开关位置、指示灯状态及接线情况，确保操作无误。
7. 开关操作完成后，需要将警示标志和警示带撤除，保证操作区域恢复正常。
三、注意事项1. 操作前，必须掌握线路的电压、电流等参数，根据谁管谁认定的原则，对隔离开关等设备进行检查，确保无电后才能进行操作。
2. 如果隔离开关上的指示灯亮着，不能单纯地认为隔离开关已经无法通电，还需确认是否还有其它电源进入操作区间。
3. 在关闭隔离开关之前，必须要将相应的分断器中断，以确保线路隔离彻底。
4. 在隔离开关断开后，操作人员必须确认电路无电后才能进行维修等工作，避免因误判而导致的事故发生。
5. 禁止在隔离开关关闭状态下进行过路工作、跨越操作等施工作业。
以上是针对隔离开关操作的规程制定，有助于确保操作的安全性和规范性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关的作用及操作注意事项
（一）离开关的作用
隔离开关是高压开关的一种，因为没有专门的灭弧装置，所以不能切断负荷电流和短路电流，一般与断路器配合使。
隔离开关的作用：
1、隔离电源:将需要检修的电气设备用隔离开关与电网的带电部分可靠的隔离，使被检修的电气设备
与电源有明显的断开点，以保证检修工作的安全。
2、改变运行方式进行倒闸操作:如在双母线运行的电路中，可以利用隔离开关将设备或线路从一组母
线切换到另一组母线上去。
3、接通和切断小电流电路。
（二）隔离刀闸操作注意事项
1、允许用刀闸进行下列操作：
（1）拉合无故障的电压互感器和避雷器；
（2）拉合母线和直接连接载母线上设备的电容电流；
（3）拉合变压器中性点地刀；
（4）与断路器并联的旁路刀闸，当断路器载合闸位置时，可拉合断路器的旁路电流；
（5）拉合励磁电流不超过2A的空载变压器和电容电流不超过5A的无负荷线路，但当电压为20kV以上时，应使用户外垂直分合式的三联刀闸；
（6）用户外三联动隔离开关可合电压10kV以下、电流15A以下的负荷电流；
（7）拉合电压10kV及以下，电流70A以下的环路均衡电流；
（8）超过上述限额，应根据现场试验或系统运行经验，并经生技部批准。
2、禁止用刀闸进行下列操作：
（1）当断路器载合入时，用刀闸接通或断开负荷电流；
（2）系统发生一相接地时，用刀闸断开故障点的接地电流；
（3）拉合规程允许操作范围外的变压器环路或系统环路；
（4）载双母线中，当母联断路器断开母线运行时，用母线刀闸将电压不相等的两母线系统并列或解列；
（5）双母线的倒母线操作，应按规定投退合转换有关线路保护及母差保护，先使母联开关及其两侧刀闸处于合闸位置，并将母联开关操作保险取下；母差保护由于实现了自动切换，所有每操作一步母线刀闸，必须检查互联信号，各母线刀闸切换继电器的指示信号，并与一次状态赌赢，否则不能进行下一步操作；
（6）拉合隔离开关时，断路器必须在断开位置，并经核对名称和编号无误后，方可操作；双母线和带旁路母线的接线，还应检查有关母线刀闸的位置，以防误操作，拉合隔离刀闸前，还必须拉开断路器的合闸电源保险。
（7）刀闸经拉合后，应到现场检查其实际位置，合闸后应检查触头是否紧密，接触良好，拉闸后，检查张开的角度或拉开的距离应符合要求；刀闸操作机构的扣锁是否扣稳，电动操作的刀闸的应拉开刀闸操作电源。
3、110kV刀闸设有远方操作功能，正常操作时，应使用远方操作，不得在就地操作。
4、隔离刀闸，接地刀闸，断路器之间采用微机五防、机械闭锁、电气闭锁。
在刀闸操作时一定要按操作顺序进行，如果闭锁装置失灵或隔离刀闸和接地刀闸不能正常操作时，应停止操作，严格按照操作票顺序和闭锁要求的条件检查相应的开关，刀闸位置状态，待条件满足后经部门经理同意后方能进行解锁操作。
5、电动操作的刀闸，操作发生拒动时，应停止操作，查明原因，不得改为受到操作或解除闭锁。
6、操作接地刀闸，当发现接地刀闸的机械联锁卡住不能操作时，应立即停止操作查明原因。
7、操作10kV以下的刀闸时，应稍为摇动观察无异常后才能用力操作，以防支柱瓷瓶断裂。
8、合刀闸时遇上合不好时，将刀口稍为拉开再合上，必要时可用相应电压等级的绝缘杆辅助。
9、就地操作隔离开关应有心理准备，注意观察活动部分，并选择好逃生路线。
再合闸时，应迅速果断，但在合闸终了不得有冲击，即使合入接地线或短路回路也不得再拉开；再拉开时，开始应缓慢而谨慎，再动、静触头分离时，如发现弧光，应迅速合入，停止操作；但切除空载变压器，空载线路，空载母线或拉系统环路时，应快而果断，促使电弧迅速熄灭。
SF6断路器
一、组成部分及作用
（一）组成部分
11—横梁及支架
16—绝缘子18—操作机构箱22—灭弧单元六氟化硫断路器结构图
1、灭弧机构内部结构图：见下页
2、分闸过程
（二）断路器的作用
1、正常情况下接通和断开高压电路中的空载及负荷电流。
2、在系统发生故障时能与保护装置和自动装置相配合，迅速切断故障电流，防止事故扩大，
从而保证系统安全运行。
二、运行中需要检查的项目
1、检查磁柱有无损坏及污秽。
2、检查主接线柱有无闪络痕迹、变色及发热现象。
3、检查SF6气体的压力。
4、检查断路器分合闸指示器指示是否正确。
三、常见故障分析。
