实训教案--汽车发动机气门组拆装测量
教案范例气门组拆装
教案范例气门组拆装一、教学目标1. 了解气门组的基本结构及其作用2. 掌握气门组的拆装方法与步骤3. 培养学生的动手操作能力和团队协作精神二、教学内容1. 气门组的基本结构气门气门导管气门座气门弹簧2. 气门组的作用控制气缸进气和排气保证发动机正常工作3. 气门组的拆装方法与步骤拆卸气门组拆卸气门弹簧取出气门安装气门组安装气门安装气门弹簧三、教学准备1. 教室环境：通风、光线充足、安全设施完善2. 教学设备：汽车发动机模型、工具箱、安全防护用品3. 辅助材料：教学PPT、实物图、操作手册四、教学过程1. 导入新课：介绍气门组的基本结构和作用2. 理论讲解：讲解气门组的拆装方法与步骤3. 实操演示：演示气门组的拆装过程4. 学生实操：学生分组进行气门组的拆装练习五、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况调整教学方法，以提高学生的动手操作能力和团队协作精神。
关注学生的安全意识和规范操作，确保教学过程的顺利进行。
六、教学评估1. 学生自评：学生在课后对自己的操作进行自我评估，包括操作的正确性、熟练程度以及团队协作等方面。
2. 同伴评价：学生之间相互评价，给出对方的操作意见和建议。
3. 教师评价：教师根据学生的操作过程和结果进行评价，给予肯定和指导。
七、安全注意事项1. 操作过程中应佩戴好个人防护用品，如手套、护目镜等。
2. 确保发动机处于熄火状态，避免意外伤害。
3. 拆装工具应选用合适的尺寸，避免过度用力损坏零件。
4. 注意周围环境安全，防止工具掉落伤人。
1. 讲解其他发动机部件的拆装方法，如曲轴轴承、活塞等。
2. 介绍发动机的维护保养知识，提高学生的汽车维修技能。
九、课后作业1. 复习气门组的拆装方法与步骤，巩固所学知识。
2. 观察汽车发动机的运行原理，了解气门组在工作中的作用。
本节课通过讲解和实操，使学生掌握了气门组的拆装方法，提高了学生的动手操作能力。
在教学过程中，教师应关注学生的安全意识和规范操作，培养学生的团队协作精神。
气门组的拆装与检测步骤
气门组的拆装与检测步骤
气门组的拆装与检测步骤通常如下：
1. 准备工作：在拆装气门组之前，首先需要确保发动机已经冷却，并拆下冷却系统的相关连接件，以避免发生烫伤事故。
2. 拆卸：将气门盖拆下，并逐个拧下每个气门螺栓。
然后，将每个气门杆和气门杆密封拧下，并清洁净化。
3. 检测：使用专业的测量工具，如游标卡尺和万用表等，对气门杆进行检测。
检查气门杆是否磨损或变形，并量取其长度和直径。
此外，还需要对气门导管进行清洁和检查，以确保其通畅性。
4. 更换：如果发现气门杆或气门导管存在严重的磨损或损坏，需要及时更换。
同时，在更换新的气门杆时，还需要涂抹一层机油以减少摩擦，并确保气门间隙的正确调整。
5. 安装：将更换后的气门杆和气门杆密封按照正确的顺序装回气门盖上，并逐个拧紧气门螺栓，以确保气门杆稳固地固定在发动机上。
6. 检测：装配完成后，使用万用表等工具对气门杆进行电路测试，以确保其正常工作。
此外，还需要对整个气门组进行漏气测试，以确保气门的密封性和正常工作。
7. 调整：根据实际情况，对气门间隙进行调整，以保证发动机
的正常工作。
同时，也要注意校正气门间隙的相关参数，以确保每个气门都保持适当的间隙。
总之，拆装和检测气门组是一项繁琐且精细的工作，需要专业的工具和技术来完成。
因此，在进行该项工作时，最好由经验丰富的技术人员或专业维修机构来完成。

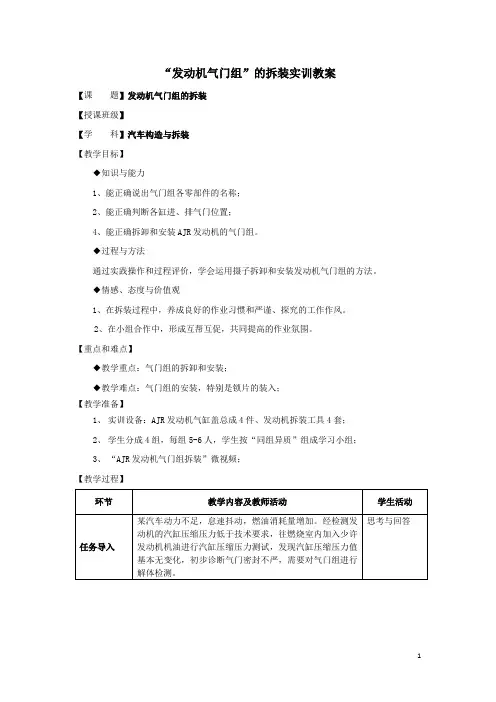

“发动机气门组”的拆装实训教案1
“发动机气门组”的拆装实训教案【课题】发动机气门组的拆装【授课班级】【学科】汽车构造与拆装【教学目标】◆知识与能力1、能正确说出气门组各零部件的名称；2、能正确判断各缸进、排气门位置；4、能正确拆卸和安装AJR发动机的气门组。
◆过程与方法通过实践操作和过程评价，学会运用摄子拆卸和安装发动机气门组的方法。
◆情感、态度与价值观1、在拆装过程中，养成良好的作业习惯和严谨、探究的工作作风。
2、在小组合作中，形成互帮互促，共同提高的作业氛围。
【重点和难点】◆教学重点：气门组的拆卸和安装；◆教学难点：气门组的安装，特别是锁片的装入；【教学准备】1、实训设备：AJR发动机气缸盖总成4件、发动机拆装工具4套；2、学生分成4组，每组5-6人，学生按“同组异质”组成学习小组；3、“AJR发动机气门组拆装”微视频；【教学过程】任务准备1、根据车型图片，在“任务书”第一部分写出AJR发动机气门组各零部件名称。
2、小结1.完成任务书第一部分2.抽一位学生回答3.倾听、纠错任务实施任务一：气门组的拆卸1、教师示范---视频展示第一部分(拆卸）2、分组训练（对一位学生的操作进行实时视频展示）教学安排:1）各组抽一位学生拆卸教师指定的气门组；2）结合任务书表1要求，对操作过程进行评价和记录①各组抽一位学生对本组同学的操作过程进行评价；②其它学生通过观看实时操作视频，评价作业过程；任务二：认识气门组主要零件1、进、排气门1）结构特点、功用：头部：用来密闭气缸的进、排气道；杆部：导向、散热2）进、排气门的判别☞看头部大小。
进气门头大，排气门头小☞看气门锥角大小。
进气门一般30°，排气门45°看安装位置。
进气门对应进气歧管，排气门对应排气歧管☞看气门数1结合任务书第二部分评分表1，观看操作视频2按任务要求完成拆卸过程或对过程进行评价倾听思考识记。
实训报告汽车发动机拆装
一、实习目的与要求本次实训的主要目的是通过实际操作，让学生掌握汽车发动机的拆装技能，加深对汽车发动机构造与原理的理解，提高学生的动手能力和实践操作技能。
具体要求如下：1. 熟悉汽车发动机的总体构造和各个系统的组成。
2. 掌握汽车发动机常用拆装工具和仪器的正确使用方法。
3. 学会汽车发动机的总体拆装、调整和各系统主要零部件的正确拆装。
4. 了解汽车发动机的主要零部件的检查和测量方法。
5. 培养学生的团队合作精神和安全操作意识。
二、实习内容本次实训以拆装一辆四缸直列发动机为例，主要分为以下几个步骤：1. 发动机的分解：- 拆卸分电器和火花塞。
- 拆卸化油器总成。
- 拆卸进气歧管和排气歧管。
- 拆卸发动机皮带、正时带、法兰盘等。
- 拆卸气缸盖罩。
- 拆卸凸轮轴。
- 拆卸气缸盖。
- 拆卸气门组。
- 拆卸机油滤清器、真空阀等附件。
- 拆卸油底壳。
- 拆卸机油滤清器、机油泵。
- 拆卸活塞连杆组。
- 拆卸曲轴飞轮组。
2. 零部件的解体：- 水泵的解体（了解内部结构）。
- 配气机构的解体（观察气门、挺柱、气门座等）。
- 机油泵的解体。
- 活塞连杆组的解体。
3. 零部件的检查与测量：- 检查活塞、活塞环、曲轴等运动部件的磨损情况。
- 检查气缸、气门座等固定部件的磨损情况。
- 测量气缸的磨损程度和气门间隙。
4. 零部件的清洗与装配：- 清洗所有拆卸下来的零部件。
- 检查零部件是否有损坏或磨损，并进行更换。
- 按照正确的顺序和步骤，将零部件装配回发动机。
三、实习过程本次实训由六人一组进行，在老师的指导下，我们按照实习步骤，逐步完成了发动机的拆装、检查、清洗和装配。
在实习过程中，我们遇到了一些问题，例如：- 零部件的拆卸顺序不正确，导致装配困难。
- 零部件的清洗不干净，影响发动机的性能。
- 零部件的磨损程度不均匀，影响发动机的寿命。
通过讨论和请教老师，我们解决了这些问题，并顺利完成了发动机的拆装。
四、实习收获通过本次实训，我们收获颇丰：1. 加深了对汽车发动机构造与原理的理解。
气门组的拆卸教案
气门弹簧座固定方式：
气门弹簧座分为两种固定方式锁销式固定和锁片式固定。（固定方式见教材）
3、专用工具介绍：在这里只需要点出需要用到专用工具进行拆卸的部件名称和专用工具名称具体使用方法，需要学生自己查阅指导书和教材。
型式：（图片见教材）
a.圆柱螺旋弹簧（普通）
b.变螺距的圆柱弹簧：工作时工作圈数不是常数，振动频率经常变化，防止弹簧与气门产生共振，使弹簧在工作中不易折断（造成气门关闭不严）。
c.同心安装的双弹簧：作用是可以防止共振（两根弹簧的振动频率不一样）；可以降低气门弹簧的高度；可以提高工作的可靠性（一个坏了，另外一个可以继续工作；并且二者旋向相反，防止折断后卡死。
个人任务训练
完成个人任务报告中相关知识点理论测试
四、任务总结：
（一）小组长总结：
（二）教师总结：
教学
反思
教学过程中，在拆卸之前对气门组结构的认识非常重要，一定要紧扣实训任务；教学过程中要把控好时间，资料整理的时间不要太长，老师的引导很重要适当的实例来解释抽象原理能够让学生记忆更深刻理解更到位；在操作过程中遇到与理论的知识点要适当的解答，加深他们的印象；总结时让学生自己找到答案很重要，老师针对前期的问题适当的引导。
总结学生的回答：同学们观察的非常仔细，气门组的部件说的很完整。那么今天我们要进行的任务就是气门组的拆卸，在开始拆卸任务之前，我们先来共同学习要掌握汽车专业知识及技能。
二、学习新课
这节课我们先了解气门组各部件的基础知识。
我们以卡罗拉直列四缸为例
气门组的组成：（这里作为学生的一个回顾任务，已经在刚才的课程介绍阶段完成了）
3）气门座

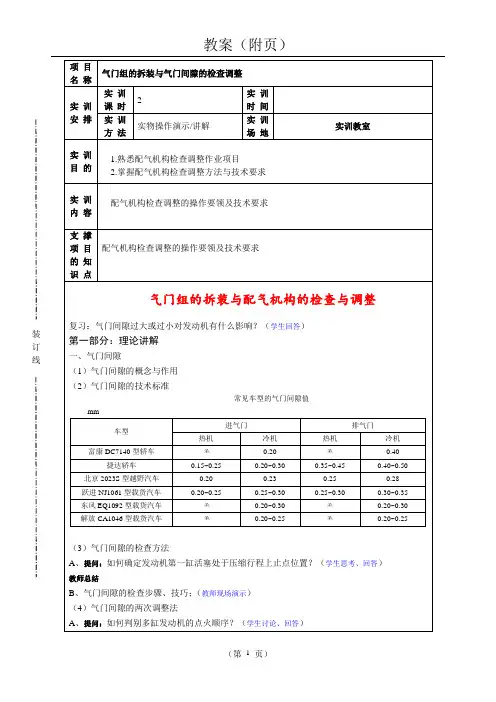

实训教案 3.1 气门组的拆装与气门间隙的检查调整 教案
教师分析总结B、如何判断哪些气门为可调气门？（教师分析讲解）C、用两次调整法调整气门间隙；（教师现场演示）二、气门组的拆装（气门拆装钳）三、气门间隙的检查与调整（一）逐缸调整法的要领1．摇转曲轴，找准第1缸压缩上止点位置。
2．检查进、排气门杆与摇臂间隙。
若不符合技术要求应予以调整。
调整时，先旋松锁紧螺母，旋出调整螺钉；在气门杆与摇臂间插入厚度与气门间隙相等的塞尺，边拧进调整螺钉，边来回抽动塞尺，至抽动塞尺能抽又有阻力时，锁紧螺母；最后，复查一次。
3．按工作顺序，摇转曲轴180°（4缸机）或120°（6缸机），依次使下一缸处于压缩上止点位置，调整该缸进、排气门间隙。
（二）二次调整法的要领。
1．对记号，找基准缸（摇转曲轴使第1缸活塞处于）压缩上止点。
2．根据工作顺序及配气相位，判断出完全关闭的气门，然后调整这些气门间隙。
以6缸工作顺序为1-5-3-6-2-4的6缸发动机为例，分析如下：则第1缸处于压缩上止点时，第1缸进、排均关闭，“双”气门可调；第5缸活塞上行，进气刚完，进压缩，排气门处全闭，“排”气门可调；第3缸活塞下行，正进气，排气门处全闭，“排”门可调；第6缸活塞处于排气上止点，进、排气门均开启，进排气门均“不”可调；第2缸活塞上行，正在排气，进气门全闭，“进”气门可调；第4缸活塞下行，作功将完，进入排气，进气门处全闭，“进”气门可调。
3．简单易记的方法是：“双、排、不、进”法。
4．摇转曲轴360°，使第1缸处于排气上止点，调整剩下的气门间隙。
5．最后复查一次。
第二部分：实训操作1、操作前应准备的工具、设备。
气门的拆装与相关组件的检测
发动机实习项目五：气门的拆装与相关组件的检测
实习目的：1、掌握气门的拆装技巧
2、掌握气门、气门弹簧的检测内容及方法
实习步骤：
一、拆卸气缸盖并清洗
二、拆气门
利用专用工具压下气门弹簧，取出气门锁片及气门、
弹簧
三、观察气门磨损情况及是否出现烧蚀
用游标卡尺检测气门杆身的磨损情况，轿车的气门杆
磨损大于0.05mm时或出现台阶时应更换气门；气门
尾端的磨损大于0.5mm时应更换；观察气门是否出现
烧蚀。
四、气门弹簧垂直度与自由长度的检测
当自由长度比原厂规定缩短2mm时，应更换。
当垂直度大于1.5mm时，应更换。
五、安装气门
很多发动机采用同心安装的内、外两根旋向相反的弹
簧，不但防止共振，而且当一根弹簧出现折断时，另
一根还能继续工作，不致使气门落入气缸中。
不等距
的气门弹簧在安装时，螺距小的一端应朝向气门头部。
实习效果：另附考核表。
发动机气门拆装实训教案(理实一体课)
发动机气门拆装实训教案(理实一体课)项目课题：发动机气门组的拆装与测量授课班级：汽修302班授课者：XXX授课课时：3教学方法：讲授与实践操作授课形式理实一体使用教具：桑塔纳2000时代超人发动机缸盖4台，世达工具组，气门拆装器，抹布等教学目的：1.熟悉汽车发动机气门组总装工艺；2.掌握汽车发动机气门组的装配程序、主要技术要求。
教学重点：掌握发动机气门组拆装方法。
教学难点：掌握汽车发动机气门组的装配程序、主要技术要求。
课外作业：无教学后记：无作业1：发动机气门组的步骤与方法教学过程：案例分析导入：一位桑塔纳2000轿车的车主反映冷车启动时会发生抖动，热车时发动机有点抖，耗油量大。
上课过程：准备工作：准备工作台、桑塔纳2000时代超人发动机气缸盖总成4台、气门弹簧压缩器3把、常用工具3套。
学生分成6组，每组5人。
1-3组为A大组，4-6组为B大组。
气门拆装：一、清洁检查：1.清洁气门组各部件。
2.识别并检查气门组各部件：气门组组成：气门、气门导管、气门油封、气门弹簧、气门弹簧座及锁片。
气门与气门座的配合要求是：1.气门与气门座圈的工作锥面角度应一致。
2.气门与座圈的密封带位置在中部靠内侧。
过于靠外，使气门的强度降低；过于靠内，会造成与座圈接触不良。
3.气门与座圈的密封带宽度应符合原设计规定，一般为1.2～2.5mm。
排气门大于进气门的宽度；柴油机大于汽油机的宽度。
密封带宽度过小，将使气门磨损加剧；宽度过大，容易烧蚀气门。
气门杆与导管的配合间隙应符合原厂规定（气门杆与导管间隙0.05～0.12mm）。
二、拆卸：1.在气门弹簧及弹簧座上做好标记。
2.使用气门拆装器拆卸气门。
以上是本次授课的部分内容，通过分组实践操作，学生们将更好地掌握发动机气门组的拆装与测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下边，跟据我刚才的示范，我们分组进行练习，第四节课开始，各组对一个气门组，两个进气两个排气进行测量，并记录下测量得到的值，在参阅维修手册后，给出自己的修理意见，每两个同学为一组，按照以前的划分进行。
进气门和排气门的密封口角度也不一样，这是为了避免在发动机工作时，由于气阻造成效率降低，因此，在设计时，进气门的开口角度为60度角，排气门的角度为45度角，这样可以让排气时更集中，进气时的进气旋涡更广，在气门组中，我们作为维修人员，应对气门组的配合间隙进行检查，发现不符合规定值的气门应进行更换与修理。
丰田8A发动机缸盖4台，世达工具组，气门拆装器。
教学重点和难点：
1．重点：发动机气门组的装配要求。
2．难点：不同发动机气门组的数据要求。
复习思考题、作业题：
1、怎么进行气门座的绞削。
实施情况及分析：
根据我校学生多数来自边远地区，知识结构较弱，对汽车知识认知能力较低的情况，在教学中采用了教材与实际作业相结合的课堂教学方式。并对重点和难点内容进行层次递进教学方法。让学生充分理解学习到本章学习内容，由于我校选用的教材为高职高专的教材，内容上层次较深，但对于学生学习汽车理论知识内容上更优于中职教材，只要对学生理解能力加以强化，会达到更好的教学效果。
教学内容：
第1节进行20分钟的理论讲解和20分钟的示范课。
第2-3节对学生进行分组练习，每组8人，共7组，
第4节分组进行考核。
气门是发动机用来进气和排气的一个装置，气门组由曲柄连杆机构驱动，气门在一个发动机上采多双气门的较多，就是指一个进气一个排气门，但在现代的轿车中，通常采用每个缸四个气门，两个进气，两个排气，这样能有效的提高进气效率，从而使发动机得到更大的功率提升。
课后反思：
陈文华.汽车发动机构造与维修.北京:人民交通出版社，2001
教学目的与要求：
熟悉汽车发动机气门组总装工艺；
掌握汽车发动机气门组的装配程序、主要技术要求。
内容和时间安排、教学方法：
1．内容和时间安排：理论学时：1
实践学时：2
考核学时：1
2．教学方法：以实训为主结合及课堂讲授、作案
第5次授课授课时间2009年12月18日学时42013级4班
教案修改时间2009年12月10日
课程名称
汽车发动机检修
专业名称
汽车运用与维修
授课教师
苏畅
授课方式
实训教学
授课题目
发动机气门组的拆装与测量
教材及参考书目
教材：汤定国.汽车发动机构造与维修.北京:人民交通出版社，2005
参考书目：陈家瑞主编．汽车构造．北京：人民交通出版社，2003
本节课我们主要进行气门组的拆装和测量，这里我们就要认识到一个工具，气门拆装器，这是专门用于气门组的拆装，可以避免部件损伤，（拿起气门拆装器进行示范，并交到学生手上进行观察）
拆下一个缸的两个气门后，我们可以对两个气门进行比较，在这里，我们会发现，气门一个大，一个小，这是因为为了提高进行效率和降低气门因过热造成的机件变形，我们在汽车构造中就学到过这一章节，这里就不再多讲，大的为进气门，小的为排气门。
