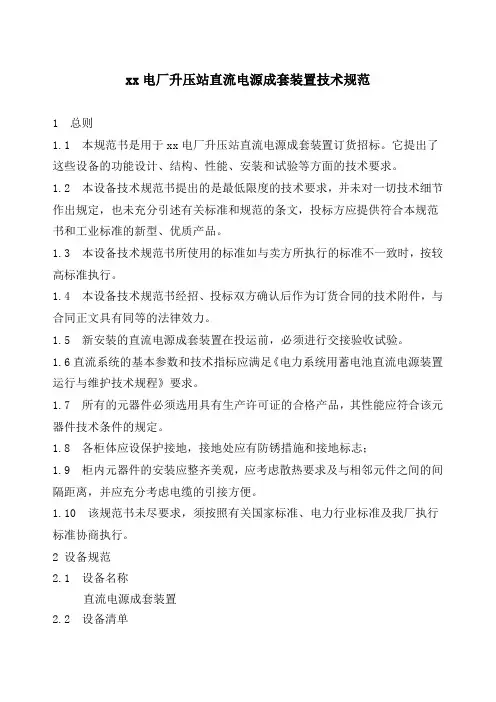

xx电厂升压站直流电源成套装置技术规范
xx电厂升压站直流电源成套装置技术规范1 总则1.1 本规范书是用于xx电厂升压站直流电源成套装置订货招标。
它提出了这些设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的新型、优质产品。
1.3 本设备技术规范书所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 新安装的直流电源成套装置在投运前，必须进行交接验收试验。
1.6直流系统的基本参数和技术指标应满足《电力系统用蓄电池直流电源装置运行与维护技术规程》要求。
1.7 所有的元器件必须选用具有生产许可证的合格产品，其性能应符合该元器件技术条件的规定。
1.8 各柜体应设保护接地，接地处应有防锈措施和接地标志；1.9 柜内元器件的安装应整齐美观，应考虑散热要求及与相邻元件之间的间隔距离，并应充分考虑电缆的引接方便。
1.10 该规范书未尽要求，须按照有关国家标准、电力行业标准及我厂执行标准协商执行。
2 设备规范2.1 设备名称直流电源成套装置2.2 设备清单3 设备使用环境条件3.1 安装方式：安装于屋内3.2 环境条件环境最低温度≥-4℃环境最高温度≤45℃环境最大湿度≤95%（相当于周围空气温度为20±5℃时）环境温度变化率≤5℃/h相对湿度变化率≤5%/h厂房零米海拔高度(黄海高程) <1000m地震烈度7度运行地点无导电和爆炸性尘埃，没有腐蚀金属和破坏绝缘的气体或者蒸汽；交流电网电压波形为正弦波，电网电压幅值的持续波动范围不超过额定±20%。
3.3 工程条件3.3.1 系统概况我厂升压站现安装有直流电源装置1套，包括高频开关电源1组、阀控密封免维护铅酸蓄电池1组、馈线柜1套，蓄电池检测仪、蓄电池放电器、直流系统接地检测仪各一套。
直流屏技术要求总则
直流屏技术要求1.总则1.本技术协议仅限于金隆铜业动力6KV高压配电柜用直流电源系统工程直流屏改造，本技术协议提出了最低的技术要求，卖方须提供满足（或优于）本技术文件和所列标准要求的高质量的设计、设备及其相应的服务。
对国家有关安全、消防等强制性标准，将满足其要求。
2.卖方设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方须保证买方不承担有关设备专利的一切责任。
3.卖方对供货范围内的设备负有全责。
设备均应符合国家有关质量标准。
2. 引用标准DL/T459—2000 《电力系统直流电源柜订货技术》DL/T 5777.4-2000 《电力系统直流电源设备通用技术条件及安全要求》DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 781-2001 《电力用高频开关整流模块》JB/T8456—1996 《低压直流成套开关设备》DL/T637-1997 《阀控式密封铅酸蓄电池订货技术》GB/T3859.1—1993 《半导体变流器基本要求的规定》ZBK45017—90 《电力系统用直流屏通用技术条件》GB/T17626—1998 《电磁兼容试验和测量技术》GB/T7261-1987 《继电器及继电器保护装置基本试验方法》GB2681-81 《电工成套装置中导线颜色》GB/T17478-1998 《低压直流设备的特性及安全要求》IEC896-2 《固定型铅酸蓄电池一般要求和试验方法》GB50171—92 《电气装置安装工程盘、柜及二次回路接线施工及验收标准》GB50172—92 《电气装置安装蓄电池施工及验收标准》GB/T13926.2-1992 《工业过程测量和控制装置的电磁兼容性静电放电要求》GB/T13926.3-1992 《工业过程测量和控制装置的电磁兼容性辐射磁场》DL/T724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781-2001 《电力用高频开关整流模块》GB7450 《电子设备雷击保护导则》LS（W）30-40-JT 《电力系统用微机控制直流电源柜技术条件》3. 环境使用条件3.1 海拔高度不超过2000m。
(技术规范标准)直流电源系统技术规范
目次目次 (I)前言 .................................................................................................................. 错误!未定义书签。
1 总则 (1)2 规范引用文件 (1)3 术语和定义 (2)4 使用条件 (4)4.1 正常使用的环境条件 (4)4.2 正常使用的电气条件 (5)5 通用技术要求 (5)5.1 系统组成及配置原则 (5)5.2 直流系统电气接线 (6)5.3 对直流供电网络的要求 (6)5.4 直流系统的功能 (10)5.5 直流系统的主要技术参数要求 (10)6 直流系统主要部件技术要求 (11)6.1 充电装置和高频开关电源模块 (11)6.2 监控单元 (12)6.3 直流系统绝缘监察装置 (13)6.4 蓄电池管理单元 (14)6.5 降压硅链 (15)6.6防雷器技术要求 (16)6.7 测量表计的配置 (16)6.8 蓄电池技术要求 (16)6.9 直流屏柜技术要求 (18)7 现场安装要求 (19)7.1 安装场所的布局要求 (19)7.2 安装接线要求 (20)7.3 蓄电池安装注意事项 (20)8 标志、包装、运输、储存 (21)8.1 标志 (21)8.2 包装 (22)8.3 运输 (22)8.4 储存 (22)附录A（资料性附录）图一110~500kV直流系统电气主接线图 (24)附录B（资料性附录）直流系统I/O表 (25)附录C（资料性附录）直流系统设备检验和试验 (27)附录D（规范性附录）本规范用词说明 (33)本规范编制说明............................................................................................... 错误!未定义书签。
Z4直流电机性能、技术数据表
Z4 直流电机性能1、z4 直流电机技术数据表中的数据应按下列使用条件工作： A.海拔不超过 1000m； B.周围空气温度不大于 40℃； C.z4 直流电机工作环境不应含有酸性、碱性或其他绝缘有腐蚀作用的气体； D.z4 直流电机为连续工作制（SI）； E.z4 直流电机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电； F.z4 直流电机性能均符合部标 JB/T6316-92《Z4 系列直流电动机技术条件》。
2、z4 直流电机标准额定电源为 160v，440v。
也可以根据具体情况派生出 220V 和 400V 或其他电压。
3、z4 直流电机电源额定转速有 3000、1500、1000、750、600、500、400、300、200r/min 共九档。
减小 z4 直流电机电枢电压为恒转矩调速，减小励磁电压为恒功率调速。
调速范围见技术数据表。
不同调速 范围时的负载倍数见附录 1。
在额定电压以下用调压调速时为恒转矩。
其最低转速均规定为不低于 20r/min， 此时仍能维持 z4 直流电机额定转矩，转速平稳。
4、z4 直流电机标准励磁电压为 180V，其他励磁电压亦可协商。
为确保励磁系统绝缘的可靠性，在断开励磁回路时，需在励磁绕组两端并联一个释放电阻，以防止自感电 势。
在标准励磁电压时其值约为七倍励磁绕组电阻（冷态）。
励磁电压高于标准电压时，并释放电阻值可 小于七倍，反之大于七倍。
5、Z4-315、Z4-355、 Z4-400 和 Z4-450 四个机座带有补偿绕组。
在 Z4-250 和 Z4-280 两个机座号中 派生带有补偿绕组的电机。
6、z4 直流电机提供有接地标志的接线柱。
Z4 直流电机的特点和用途Z4 系列直流电机是我公司的主导产品，广泛用作各类机械的传动源，诸如冶金工业轧机转动，金属切削机 床、造纸、印刷、纺织、印染、水泥、熟料挤出机械、木工机械等等。
z4 直流电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外，符合 IEC72 国际标准。
直流电机通用技术条件
直流电机通用技术条件直流电机是一种常用的电动机，广泛应用于工业、农业、民用等领域。
为了保证直流电机在各种工作条件下的安全、可靠、高效运行，制定了通用技术条件。
下面我们来详细介绍一下直流电机通用技术条件的相关内容。
一、标志和命名直流电机应按国家标准进行标志和命名。
其标志应包括型号、功率、转速、电压、额定电流等参数。
命名方式应符合国家标准规定。
二、型式及额定值直流电机的型式和额定值应符合国家标准要求。
其中，型式应根据使用环境、功率大小等因素进行选择。
而额定值则包括额定功率、额定电压、额定电流、额定转速、额定效率等，这些值应在电动机正常工作范围内保持不变。
三、外形及安装要求直流电机的外形和安装应满足国家标准。
电机外形美观、紧凑，结构严谨，便于安装和维修。
安装要求符合现场环境要求，应具有固定可靠、耐振动、防水、防尘、防爆等特点。
四、工作要求直流电机在正常工作过程中应具有良好的运转性能和可靠性。
在负载瞬变、过载、短路、过压、欠压、电动机失速等意外情况下应有保护措施。
同时，直流电机应具有良好的启动和调速能力，在运转过程中应有恰当的散热措施。
五、供电要求直流电机的供电应符合国家标准规定，包括电源电压、频率、相数、电能质量和电源保护等方面。
供电电源符合标准，电源质量稳定，不应存在电压波动、电流浪涌等影响电动机正常运转的因素。
六、检验和测试要求直流电机应经过检验和测试，确保满足国家标准对各项技术指标的要求。
检验和测试应满足国家标准要求，包括试验顺序、试验方法、试验项目和试验结果等方面。
测试数据应真实可靠，符合测试标准规定。
总之，直流电机通用技术条件包含了电机的基本信息、外形、安装、工作、供电、检验和测试等方面的指导标准。
严格遵守通用技术条件对于保障直流电机的质量和性能具有重要意义，对于满足各种工作条件下的使用要求非常必要。
Z4系列直流电动机——技术参数
Z4系列直流电动机——技术参数1.额定电压：Z4系列直流电动机的额定电压通常为220V、380V或660V。
根据不同的应用环境和工作要求，也可以根据用户需求进行定制。
2.额定功率：Z4系列直流电动机的额定功率范围较广，通常从1.5kW到500kW。
较大的功率范围使得该系列电动机适合于各种不同的应用场景。
3.额定转速：Z4系列直流电动机的额定转速通常在750转/分钟到3000转/分钟之间。
不同的转速范围可以满足不同的工作需求。
4.极数：Z4系列直流电动机的极数通常为4极、6极、8极等。
极数的选择取决于具体的功率和转速要求。
较低的极数通常适用于高转速要求的应用，而较高的极数则适用于低转速要求的应用。
5.绝缘等级：Z4系列直流电动机的绝缘等级通常为F级。
F级绝缘能够在较高的温度下保持电机的正常运行，提高了电机的可靠性和安全性。
6.防护等级：Z4系列直流电动机的防护等级通常为IP21或IP23、IP21表示电机具有一定的防尘功能，适用于干燥和非腐蚀性气候条件下的使用。
IP23表示电机具有一定的防雨水功能，适用于相对潮湿的环境。
7.空载电流：Z4系列直流电动机的空载电流较低，能够节省能源和降低运行成本。
8.过载能力：Z4系列直流电动机具有较高的过载能力，可以在短时间内承受较大的负载冲击，适用于瞬态工作和大负载启动。
9.效率：Z4系列直流电动机具有较高的效率，可以将电能转化为机械能的比例较高，提高了能源利用效率。
10.寿命：Z4系列直流电动机采用高品质材料和先进的制造工艺，具有较长的使用寿命和可靠性。
以上是Z4系列直流电动机的主要技术参数。
这些参数可以根据用户的具体需求进行定制和调整，以满足不同应用场景的要求。
随着科技的发展和需求的增加，Z4系列直流电动机的技术参数也在不断更新和完善，以适应新的工业发展需求。
Z4系列直流电动机——技术参数
Z4系列直流电机简介一、特点和用途Z4系列直流电机，广泛用作各类机械的传动源，诸如冶金工业轧机传动，金属切削机床、造纸、印刷、纺织、印染、水泥、塑料挤出机械等等。
本系列电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外，符合IEC72国际标准。
本系列电机的性能及技术要求可按照国际电工委员会标准，IEC34-1或西德国家标准DIN57530的要求考核。
本系列电机采用多角形结构，空间利用率高。
定子磁轭为叠片式，适用整流器供电，能承受脉动电流与电流急剧变化(负载变化)之工况。
磁极安装有精确定位，因而换向良好。
电机绝缘等级为F级，采用可靠绝缘结构及浸渍工序，保证绝缘性能稳定和良好散热。
本系列电机具有体积小、性能好、重量轻、输出功率大、效率高及可靠性高等特点，可以与当今国际先进水平的电机较量。
电动机可用三相全控桥式整流电源，以及不外接平波电抗器而长期工作。
额定电压为160V的电机由单相桥式电源供电，此时电枢回路须接入电抗器以抑制脉动电流，其电感值如表中所示。
二、电机性能1.技术数据表中的数据应按下列使用条件工作a.海拔不超过1000m;b.周围空气温度不大于40℃;c.工作环境不应含有酸性、碱性或其他对绝缘有腐触作用的气体d.电机为连续工作制(S1);e.电动机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电。
f.本系列电机性能均符合国标GB/T755《旋转电机基本技术要求》。
2.电动机标准额定电压为160V,440V。
也可根据具体情况派生出220V和400V或其他电压。
3.电动机额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九挡。
减小电枢电压为恒转矩调速，减小励磁电压为恒功率调速。
调速范围见技术数据表。
在额定电压以下用调压调速时为恒转矩。
其最低转速均规定不低于20r/min,此时仍能维持额定转矩，转速平稳。
4.电动机的基本励磁方式为他励，标准励磁电压为180V，其他励磁电压亦可协商。
低压电动机技术要求规范书
附件XX：低压电动机技术规书1总如此1.1额定功率200kW与以上的电动机采用10kV电压供电；额定功率200kW以下电动机采用400V电压供电。
1.2所供电机与其设备需要经过CE认证，产品上带CE标志(CE Marking)。
厂家要按照西门子低压电机来报价。
如果厂家能找到符合CE认证的其他电机厂家，请厂家澄清与西门子低压电机的价格差异，供招标方选择确认。
1.3本技术规书适用于土耳其速马2×255MW燃煤电站项目工程中使用的400V低压电动机与其附件的订货，它包括电机本体与辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。
1.4本技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，投标方应保证提供符合本规书和最新IEC标准的优质产品。
1.5如果投标方没有以书面对本技术规书的条文提出异议，那么招标方可以认为投标方提供的产品应完全符合本规书的要求。
1.6在签订技术协议之后，买方有权提出因规标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。
1.7本技术规书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高的标准执行。
1.8本工程采用KKS标识系统。
投标方提供的技术资料(包括图纸)和设计标识必须有KKS编码。
具体标识要求由提出，在设计联络会上讨论确定。
1.9投标方或其技术引进方的产品应在一样容量机组工程或相似条件下有良好的供货业绩和运行记录，并超过三年，已证明安全可靠。
1.10投标方对电机的成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
1.11本工程可以提供的电源为交流10kV，交流400V/230V，直流220V。
交流电源为50Hz，电压波动围为90%~110%。
直流电源电压波动围为85%~120%。
如果投标方所供设备需要其他电压等级的电源，需自配变压器设备。
1.12设计环境条件：最低温度：<0℃(-10℃为记录值)；最高温度：+40℃；室外相对湿度：100%；电气设备额定运行设计温度：40℃；安装地点污秽等级IV级，泄露比距为/kV〔最高工作线电压〕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流电机技术参数
1.概述
1.1 环境条件
环境温度：－4.3℃～40℃
相对湿度：＋40℃时不超过50%，＋20℃时不超过90%
海拔高度：小于1000m
污秽等级：4级
2 供货范围、电机技术参数及技术要求
1）直流电动机Z710-2B 1400KW 电枢电压：700V 励磁电压：310V 转速：650-1300r/min 他励 IP54 工作制：S1 SKF轴承 H级绝缘带空.水冷却器，带编码器。
2.1电机的励磁方式为他励，励磁电压310VDC，强励时不超过500V。
2.2 电机的安装结构形式均为1M1001，即卧式底脚安装单轴伸。
2.3测速编码器安装在非传动端，编码器型号为RHI90N-0HAK1R61N-1024。
2.4电机励磁绕组预埋PT100热电阻2只，电机换向和补偿绕组预埋PT100热电阻各2只，两端轴承预埋PT100热电阻各１只。
电机制造厂家提供接线盒，并在接线盒内标出各自端子号，要求到货实物与设计图纸一致。
2.5 电机需安装PTC恒温空间加热器，恒温温度为60℃，电源电压为220VAC。
电机制造厂家提供接线盒。
2.6电机工作方式：S1；电机绝缘等级：H级；电机防护等级：IP54。
2.7电机按照JB/T 9577-1999《Z系列中型直流电动机技术条件》中第二类（金属轧机用直流电动机，即Z系列B类电机）的要求考核。
2.8电机过载能力：(Z500-2B)
在过载115%时，长期运行；
在额定基速2In, 1min；
在最高转速1.6In, 15s。
2.9火花等级要求：基速下额定负荷1级，从基速到高速，从空载到额定负载的所有工况下，换向火花不大于411级；过载时的换向火花不大于2
11级（过载115%时火花不大于4
11）。
电机能从空载直至短时过载的运行中不产生有害火花，且不在换向器和电刷表面造成永久性的损坏。
2.10电机在所有转速及负载下其电流变化率（di/dt ）允许达到额定电流的200%。
2.11电机电磁参数需作加强设计，即电机机械特性要求硬,使电机的静差率≤3%。
2.12电机振动限值满足GB10068《电机振动测定方法及限值》
电机噪声限满足GB10069《电机噪声测定方法及限值》
电机试验方法按GB1103《直流电机试验方法》
电机其他技术要求应GB755《旋转电机基本技术要求》
2.13电机轴承自润滑，方便用户日常运行维护。
轴承品牌SKF 。
2.14电刷采用上海摩根碳制品有限公司的产品，硅钢片采用武钢或日本产冷轧硅钢板。
2.15电机冷却采用背包式空－水冷却器（ICW37A86）。
空水冷却器随电机成套供货。
空水冷却器进水温度≤33℃，进水水质为普通工业用水，即：净环水。
空水冷却器的风机电机电压380VAC ，并提供接线盒。
从电机传动端看，进出水口位于电机左侧。
空水冷却器上安装风温、风压、冷却水流量开关（TURCK FCS －GL1/2A2P-VRX/24VDC/A ）、漏水检测元件，用于监视风温度、风压、冷却水流量、漏水。
乙方提出电源要求，并提供接线盒,并在接线盒内标出各自端子号，要求到货实物与设计图纸一致。
电机需安装 PTC 恒温空间加热器，恒温温度为60℃，电源电压为220VAC 。
2.16引出线方向：从电机传动端看，电机出线均在电机的右侧。
2.17电机运转方向：正常生产时，单方向运转；事故状态下可以反转。
2.18浸漆方式采用真空压力浸渍。
2.19电枢线圈导线采用薄膜烧结线；换向器采用银铜梯排、整体式升高片、氩弧焊；换向极螺钉采用不锈钢螺钉；主极气隙采用非均匀气隙；电磁线圈采用紫铜材料。
2.20电机刷杆绝缘采用压力注塑的绝缘子，电机碳刷刷盒采用恒压刷盒。
3.备品配件及资料交付
3.1 备件
每台电机碳刷：1台份；
每台电机刷握：1杆份。
