人教版全册九年级物理第二十章《电和磁》第3节《电磁铁_电磁继电器》课件(17张ppt)
猜想 磁性强弱可能与电流的大小、线圈的匝数和 形状有关。
二、电磁铁的磁性
设计实验 对于外形相同的螺线管，电磁铁磁性的强弱跟 线圈的匝数会有什么样的关系？
判断磁性强弱方法： 根据吸引铁钉、曲别针等的多少来判断螺线管 的磁性强弱。 （1）改变电路中的电流大小； （2）改换不同匝数的螺线管。 a S
二、电磁铁的磁性
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
三、电磁铁的应用
在生活中，我们经常看到一些大型机器在工作 （如大型吊车），而它们的电流可达几十安、上百 安，直接控制或操作是很危险的，那怎么才能控制 这些强大的电流？
四、电磁继电器
四、电磁继电器
1．电磁继电器 电磁继电器就是利用电磁铁来控制工作电路的 一种开关。 2．电磁继电器的构造
3．电磁继电器的工作原理
高压电源
高压工作电路
低压 电源 低压控制电路
练一练
1．图中是一种水位自动报警器原理图。试说明 它的工作原理。
练一练
2．图中是一种温度自动报警器的原理图。制作 水银温度计时在玻璃管中封入一段金属丝，当温度 达到金属丝下端所指的温度时，电铃就响起来，发 出报警信号。说明它的器
永磁体
电磁铁
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。
2．有电流通过时有磁性，没有电流时失去磁
性。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
线圈是主要部件， 应该与线圈的形状、 匝数有关。
练一练
3．图中是直流电铃的原理图。B是衔铁，A是 弹性片。试说明它的工作原理。
课堂小结
电磁铁
电磁铁 的磁性
电磁铁 的应用
电磁 继电器
演示1
现象： a S S a
结论： 匝数一定时，通入的电流越大，电磁铁的磁性 越强。
二、电磁铁的磁性
演示2 b
现象：
a
S
结论： 电流一定时，外形相同的螺线管匝数越多，电 磁铁的磁性越强。
三、电磁铁的应用
电磁起重机
电铃
电磁阀门 电 磁 选 矿 机 示 意 图
电磁锁
三、电磁铁的应用
磁悬浮列车所用的 磁体大多是通有强大电 流的电磁铁。是一种靠 安装在车厢和轨道上的 磁体的相互作用悬浮和 高速运动的，由于磁力 使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮 列车的最高速度可达每 小时500 km以上。
合集下载
人教版物理九年级全册 课件第20章 第3节 电磁铁 电磁继电器
触
答案：C
★【能力提升】
拔高练习，深化巩固
(2018·日照)电梯设置有超载自动报警系统，其工作原理如图所
示，R 为保护电阻，压敏电阻的阻值随压力的增大而减小。下
列说法正确的是(
)
A．控制电路接通后，电磁铁的上端为 N 极 B．电梯正常运行时 K 与 B 接触 C．超载时电磁铁磁性增大 D．处于图示位置时，电磁铁对衔铁的吸引力大约是弹簧弹力
电源。
如图所示是水位自动报警器的原理图。水位没有到达金属块 A 时，绿灯亮；水位到达金属块 A 时，由于水导电，电磁铁电路
接接通通 ，电磁铁 吸吸引引 衔铁，绿灯 灭 ，红灯 亮亮 。
如图是汽车启动装置原理图。对于这一装置及其工作特点，下
列说法中不正确的是(
)
A．旋转钥匙能使电磁铁所在电路工作 B．电磁铁的工作电压比电动机的工作电压低 C．电磁铁通电时，上端是 S 极，下端是 N 极 D．电磁铁通电时，吸引上方的衔铁，使得触点 A 向右与 B 接
第二十章 电与磁
第3节 电磁铁 电磁继电器
★【基础过关】
阅读教材，把握基础
电磁铁是内部插有 铁铁芯芯 的螺线管，其磁性比螺线管大大 增增强强 (选填“增强”或“减弱”)。
电磁铁的磁性强弱与两个因素有关：
(1)当线圈匝数一定时，电流越大，电磁铁的磁性越 强强 。 (2)当电流一定时，线圈匝数越多，电磁铁的磁性越 强强 。
电磁铁的磁性 在“探究影响电磁铁磁性强弱的因素”实验中，小叶同学用相 同的漆包线和铁钉绕制成电磁铁 A 和 B，并组成如图所示的电 路。
(1)B 铁钉的钉尖是 SS (选填“N”或“S”)极。 (2)实验中通过观察 铁钉钉吸吸引引大大头头针针的的多多少少 来比较磁性 的强弱，这种实验方法是 转换换法法 。
答案：C
★【能力提升】
拔高练习，深化巩固
(2018·日照)电梯设置有超载自动报警系统，其工作原理如图所
示，R 为保护电阻，压敏电阻的阻值随压力的增大而减小。下
列说法正确的是(
)
A．控制电路接通后，电磁铁的上端为 N 极 B．电梯正常运行时 K 与 B 接触 C．超载时电磁铁磁性增大 D．处于图示位置时，电磁铁对衔铁的吸引力大约是弹簧弹力
电源。
如图所示是水位自动报警器的原理图。水位没有到达金属块 A 时，绿灯亮；水位到达金属块 A 时，由于水导电，电磁铁电路
接接通通 ，电磁铁 吸吸引引 衔铁，绿灯 灭 ，红灯 亮亮 。
如图是汽车启动装置原理图。对于这一装置及其工作特点，下
列说法中不正确的是(
)
A．旋转钥匙能使电磁铁所在电路工作 B．电磁铁的工作电压比电动机的工作电压低 C．电磁铁通电时，上端是 S 极，下端是 N 极 D．电磁铁通电时，吸引上方的衔铁，使得触点 A 向右与 B 接
第二十章 电与磁
第3节 电磁铁 电磁继电器
★【基础过关】
阅读教材，把握基础
电磁铁是内部插有 铁铁芯芯 的螺线管，其磁性比螺线管大大 增增强强 (选填“增强”或“减弱”)。
电磁铁的磁性强弱与两个因素有关：
(1)当线圈匝数一定时，电流越大，电磁铁的磁性越 强强 。 (2)当电流一定时，线圈匝数越多，电磁铁的磁性越 强强 。
电磁铁的磁性 在“探究影响电磁铁磁性强弱的因素”实验中，小叶同学用相 同的漆包线和铁钉绕制成电磁铁 A 和 B，并组成如图所示的电 路。
(1)B 铁钉的钉尖是 SS (选填“N”或“S”)极。 (2)实验中通过观察 铁钉钉吸吸引引大大头头针针的的多多少少 来比较磁性 的强弱，这种实验方法是 转换换法法 。

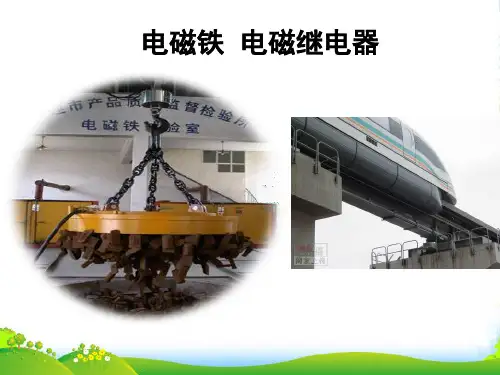

人教版九年级物理全册第二十章电与磁第3节《 电磁铁 电磁继电器》 教学课件共17张PPT
探究2:外形相同的螺线管，
电磁铁磁性的强弱
跟螺线管匝数多少 的关系
A
S
a
b
电流(A)
能吸起
结论:
外形相同的螺线管，通过的电流大小相 同时，匝数越多的，电磁铁的磁性越强。
三、电磁铁的应用
电磁起重机
。
电铃
电磁锁
电磁阀门 电 磁 选 矿 机 示 意 图
三、电磁铁的应用
磁悬浮列车
甲
乙
a
b
c
d
根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同， 来判断它______磁__性__强__弱_的不同。
（2）通过比较___a__和__b___两种情况，可以验证
A猜想是正确的。 （3）通过比较___b__和___c__两种情况，可以验证
B猜想是正确的。
（4）通过比较d中甲、乙两电磁铁，发现猜想C 不全面，应补充__在_“_线__圈_的_匝_数__越_多_”__的_前_面_加__上_“_。电流相同
学到了什么
电磁铁: 插入铁芯的螺线管
电磁铁的优点: 1.磁性有无可控 3.磁极方向可变
2.磁性的强弱可调
外形相同的电磁铁的磁性强弱跟什么因素有关
电流的大小
线圈的匝数
电磁铁的应用: 电磁起重机、电铃、电磁锁、洗衣机等等
练练吧
小明同学用铜线绕了一个螺线管，可通 电后发现其磁性太弱。小刚同学帮他想了如 下办法来增强通电螺线管的磁性，其中可行
时”
甲
乙
a
b
c
d
谢谢
作出了以下猜想： 猜想A：电磁铁通电时有磁性，断电时没有磁性 猜想B：通过电磁铁的电流越大，它的磁性越强 猜想C：外形相同的电磁铁，线圈的匝数越多，它的
人教版九年级全册物理第二十章电与磁第三节电磁铁 电磁继电器(共15张PPT)
分步讲解 整体演示
演示2
现象：
研究电磁铁磁性与线圈匝数的关系
研究磁性的影响因素
电流一定时，外形相同的螺线管匝数越 结论：多，电磁铁的磁性越强。 _______________________________
三、电磁铁的应用
电磁起重机
电铃 电 磁 选 矿 机 示 意 图
电磁锁
思考：电磁铁有哪些优点与一般磁体相比？
1．图中是一种水位自动报警器原理图。 试说明它的工作原理。
2．图中是一种温度自动报警器的原理图。 制作水银温度计时在玻璃管中封入一段金属丝， 当温度达到金属丝下端所指的温度时，电铃就 响起来，发出报警信号。说明它的工作原理。
3．图中是直流电铃的原理图。B是衔铁，A 是弹性片。试说明它的工作原理。
第二十章 第3节
电磁铁 电磁继电器
襄城一高初中部
一、电磁铁
线圈 铁芯
1、插入铁芯的通电螺线管叫做电磁铁。 2、特点：通电时有磁性，断电时无磁性。
二、电磁铁的磁性
问题电磁铁磁性大小跟哪些因素有关呢？
根据电流磁效 应，可能与电 流大小有关。
线圈是主要部 件，可能与线 圈的匝数有关。
猜想磁性强弱可Biblioteka 与电流的大小、线 圈的匝数有关。1.磁性的有无可以控制 （电路的通断） 2.磁性的强弱可以改变 （电流的大小、 线圈匝数） 3.磁极可以改变 （电流方向）
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
磁悬浮列车所用的 磁体大多是通有强大电 流的电磁铁。是一种靠 安装在车厢和轨道上的 磁体的相互作用悬浮和 高速运动的，由于磁力 使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮 列车的最高速度可达每 小时500 km以上。
演示2
现象：
研究电磁铁磁性与线圈匝数的关系
研究磁性的影响因素
电流一定时，外形相同的螺线管匝数越 结论：多，电磁铁的磁性越强。 _______________________________
三、电磁铁的应用
电磁起重机
电铃 电 磁 选 矿 机 示 意 图
电磁锁
思考：电磁铁有哪些优点与一般磁体相比？
1．图中是一种水位自动报警器原理图。 试说明它的工作原理。
2．图中是一种温度自动报警器的原理图。 制作水银温度计时在玻璃管中封入一段金属丝， 当温度达到金属丝下端所指的温度时，电铃就 响起来，发出报警信号。说明它的工作原理。
3．图中是直流电铃的原理图。B是衔铁，A 是弹性片。试说明它的工作原理。
第二十章 第3节
电磁铁 电磁继电器
襄城一高初中部
一、电磁铁
线圈 铁芯
1、插入铁芯的通电螺线管叫做电磁铁。 2、特点：通电时有磁性，断电时无磁性。
二、电磁铁的磁性
问题电磁铁磁性大小跟哪些因素有关呢？
根据电流磁效 应，可能与电 流大小有关。
线圈是主要部 件，可能与线 圈的匝数有关。
猜想磁性强弱可Biblioteka 与电流的大小、线 圈的匝数有关。1.磁性的有无可以控制 （电路的通断） 2.磁性的强弱可以改变 （电流的大小、 线圈匝数） 3.磁极可以改变 （电流方向）
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
磁悬浮列车所用的 磁体大多是通有强大电 流的电磁铁。是一种靠 安装在车厢和轨道上的 磁体的相互作用悬浮和 高速运动的，由于磁力 使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮 列车的最高速度可达每 小时500 km以上。
人教版九年级物理全册20章第3节《电磁铁 电磁继电器》课件(共14张PPT)
二、练一练
如图所示虚线框内
部是电磁继电器,其中A
是 电磁铁 ,B是 衔铁 ,C
是 弹簧 ,D是 动触头 E
是静触头 。它的工作过程
是:闭合开关S, A产生 ，
被磁性吸 引B 下 降 ,
E 被接通,电动机工作。
在整个过程中,继电器利
用 低压控制电路的通断,来
控 制高压控制电路
。
（三）、说一说：
1、下图是小强同学在研究性学习的活动中为 某仓库设计的一种防盗报警器。其踏板放在 仓库的门口，电铃和灯泡放在值班室内，观 察电路可知。这个报警器的工作原理是：有 人踩踏板时_电__铃__响___；无人踩踏板时 __电__灯__亮__。
新课教学
❖ （一）电磁继电器
电磁继电器的构造
衔铁
触点
弹 簧
电 磁 铁
电磁继电器的作用
利用低电压、弱电流（控制电路）控制高 电压、强电流的（工作电路）设备。
电磁继电器实质是利用电磁铁来控制工作 电路的一种开关。
电磁继电器的优越性：
（1）远距离操纵（2）自动控制（3）安全报 警 ……
（二）、扬声器是怎样发声的
❖
15、一年之计，莫如树谷；十年之计，莫如树木；终身之计，莫如树人。2021年9月上午12时39分21.9.800:39September 8, 2021
❖
16、教学的目的是培养学生自己学习，自己研究，用自己的头脑来想，用自己的眼睛看，用自己的手来做这种精神。2021年9月8日星期三12时39分46秒00:39:468 September 2021
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。21.9.821.9.800:39:4600:39:46September 8, 2021
人教版物理九年级全册第20章第3节电磁铁电磁继电器课件
8. (2021·顺德区期末)如图所示为车库积水自动报警电路，A、B 位置装电铃或 LED 灯，车库没有积水时，LED 灯亮；车库有 一定积水时，左侧控制电路接通，电电磁磁铁铁 具有磁性把衔铁吸 下，电铃报警，此时水是导导体体 (选填“导体”或“绝缘体”)。图 中 B 位置应安装电电铃铃 。
9．为保证湖滨桥以及过桥车辆的安全，工作人员在桥的入口处 安装了“超载检测报警系统”。检测时，当车辆重量小于 1×105 N 时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于 1×105 N 时，红灯亮、绿灯灭，表示禁止通行。压敏电阻 Rx 的阻值随所受压力增大而减小。在图中用笔画线代替导线完
磁场的增强而急剧减小，当闭合开关 S1、S2 时，下列说法正
确的是
( B)
①电磁铁的右端为 N 极
②小磁针将顺时针旋转
③当 P 向左滑动时，电磁铁的磁性增强，指示灯变亮
④当 P 向右滑动时，电磁铁的磁性减小，电压表的示数减小
A．只有④正确
B．只有③④正确
C．只有②③正确
D．①②③④都正确
6．(2021·揭阳模拟)如图所示，闭合开关 S，当滑片 P 向 a 端移动 时，电磁铁的磁性增增强强 (选填“增强”或“减弱”)，条形磁体对 水平地面的压强增增大大 (选填“增大”或“减小”)。R0 的作用是 保保护护电电路路 。
下列说法正确的是
( C)
A．只要光控开关接收到红外线，摄像系统就会自动拍摄
B．若将光控开关和压力开关并联，也能起到相同的作用
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．行人只要经过埋有压力开关的路口，电磁铁磁性就会增强
5．(2021·揭阳期末)如图所示，GMR 是一个巨磁电阻，其阻值随
人教版初中物理九年级全一册20.3电磁铁电磁继电器课件
ቤተ መጻሕፍቲ ባይዱ
法国科学家阿贝尔•费尔和德国科学家彼得•格林贝尔由于发现巨 磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。他们 的这一发现大大提高了磁、电之间信号转的换的灵敏度，如图 是说明巨磁电阻特性原理的示意图。
（1）闭合开关S1后，通电螺线管的右端的____极。 （2）闭合开关S2，指导灯不亮，再闭合开关S1，指导灯发光，由
此可知：巨磁电阻的大小与____________有关。
（3）滑动变阻器的滑片P向左移动，电磁铁的磁场____（选填“ 增强”或“减弱”），同时视察到指导灯的亮度增强。由此实 验可得出结论：__________________。
答案：（1）S；
（2）所处磁场的有无；
（3）增强；
磁场越强巨磁电阻的阻值越小。
利用低电压弱电流间接控制高电压强电流。
低压 电源
低压控制电路
高压电源 高压工作电路
• 图中是一种水位自动报警器原理图。试说明 它的工作原理。
• 图中是一种温度自动报警器的原理图。制作水银 温度计时在玻璃管中封入一段金属丝，当温度到
达金属丝下端所指的温度时，电铃就响起来，发 出报警信号。说明它的工作原理。
电磁起重机
铁芯：只能选择 软铁，不能用钢。
二、电磁铁的磁性
1．实验探究：电磁铁磁性的强弱与什么因素有关 【提出问题】 电磁铁磁性大小跟哪些因素有关呢？ 【猜想假设】 电流的大小、 导线缠绕的圈数（即线圈匝数）。 【实验方法】 ①控制变量法； ②转换法：
通过视察比较电磁铁吸引的大头针数目来比较电 磁铁磁性的强弱。
答：通电时，电磁铁 有电流通过，产生了 磁性，把小锤下方的 弹性片B吸过来，使 小锤打击电铃发出声 音，同时电路断开， 电磁铁失去了磁性， 小锤又被弹回，电路 闭合，不断重复，电 铃便发出连续击打声 了。
法国科学家阿贝尔•费尔和德国科学家彼得•格林贝尔由于发现巨 磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖。他们 的这一发现大大提高了磁、电之间信号转的换的灵敏度，如图 是说明巨磁电阻特性原理的示意图。
（1）闭合开关S1后，通电螺线管的右端的____极。 （2）闭合开关S2，指导灯不亮，再闭合开关S1，指导灯发光，由
此可知：巨磁电阻的大小与____________有关。
（3）滑动变阻器的滑片P向左移动，电磁铁的磁场____（选填“ 增强”或“减弱”），同时视察到指导灯的亮度增强。由此实 验可得出结论：__________________。
答案：（1）S；
（2）所处磁场的有无；
（3）增强；
磁场越强巨磁电阻的阻值越小。
利用低电压弱电流间接控制高电压强电流。
低压 电源
低压控制电路
高压电源 高压工作电路
• 图中是一种水位自动报警器原理图。试说明 它的工作原理。
• 图中是一种温度自动报警器的原理图。制作水银 温度计时在玻璃管中封入一段金属丝，当温度到
达金属丝下端所指的温度时，电铃就响起来，发 出报警信号。说明它的工作原理。
电磁起重机
铁芯：只能选择 软铁，不能用钢。
二、电磁铁的磁性
1．实验探究：电磁铁磁性的强弱与什么因素有关 【提出问题】 电磁铁磁性大小跟哪些因素有关呢？ 【猜想假设】 电流的大小、 导线缠绕的圈数（即线圈匝数）。 【实验方法】 ①控制变量法； ②转换法：
通过视察比较电磁铁吸引的大头针数目来比较电 磁铁磁性的强弱。
答：通电时，电磁铁 有电流通过，产生了 磁性，把小锤下方的 弹性片B吸过来，使 小锤打击电铃发出声 音，同时电路断开， 电磁铁失去了磁性， 小锤又被弹回，电路 闭合，不断重复，电 铃便发出连续击打声 了。
人教版物理九年级全册 第20章第3节 电磁铁 电磁继电器课件(共22张PPT)
第二十章 电与磁
第3节 电磁铁 电磁继电器
夯实基础 精英题库
1.下列装置中没有应用电磁铁的是( C )
A.电磁起重机
B.电磁继电器
C.电吹风
D.电铃
2.如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做
成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关.
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引
实验小组连接了如图所示的实验电路，开关S闭合.下列说法正确
的是( D )
A.比较甲、乙铁钉吸引大头针的数量可得
出电磁铁的磁性强弱与电流大小的关系
B.乙铁钉的上端是N极 C.大头针的下端散开是因为异名磁极相互排斥
第4题图
D.向左调节滑片P，甲、乙吸引大头针个
数均会增多
5.消防应急灯在没有停电时，灯是熄灭的；停电时，标有 “36 V”字样的两盏灯就会正常发光.如图所示的电路中符 合要求的是( C )
电流一定时，线圈匝数越多，电磁铁的磁性越强.
12.请你结合如图所示的器材，设计一个温度自动报警器，
要求：正常情况下灯亮，铃不响，温度升高到一定程度时，
铃响，灯不亮.
如图所示：
答案图
13.(2021青岛一模节选)如图是利用太阳能给LED路灯供电的自动控制 电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照强 度的增强而减小.白天，通过太阳能电 池板与蓄电池回路将太阳能转化为化 学能储存在大容量蓄电池内.傍晚，当 光照强度小于一定值时，通过蓄电池 与LED回路，路灯开始工作.请用笔画 线将电路原理图连接完整，使工作电 路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、 E、F、G的四根引线；连线不能交叉).
路灯连入照明电路中.
第3节 电磁铁 电磁继电器
夯实基础 精英题库
1.下列装置中没有应用电磁铁的是( C )
A.电磁起重机
B.电磁继电器
C.电吹风
D.电铃
2.如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做
成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关.
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引
实验小组连接了如图所示的实验电路，开关S闭合.下列说法正确
的是( D )
A.比较甲、乙铁钉吸引大头针的数量可得
出电磁铁的磁性强弱与电流大小的关系
B.乙铁钉的上端是N极 C.大头针的下端散开是因为异名磁极相互排斥
第4题图
D.向左调节滑片P，甲、乙吸引大头针个
数均会增多
5.消防应急灯在没有停电时，灯是熄灭的；停电时，标有 “36 V”字样的两盏灯就会正常发光.如图所示的电路中符 合要求的是( C )
电流一定时，线圈匝数越多，电磁铁的磁性越强.
12.请你结合如图所示的器材，设计一个温度自动报警器，
要求：正常情况下灯亮，铃不响，温度升高到一定程度时，
铃响，灯不亮.
如图所示：
答案图
13.(2021青岛一模节选)如图是利用太阳能给LED路灯供电的自动控制 电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照强 度的增强而减小.白天，通过太阳能电 池板与蓄电池回路将太阳能转化为化 学能储存在大容量蓄电池内.傍晚，当 光照强度小于一定值时，通过蓄电池 与LED回路，路灯开始工作.请用笔画 线将电路原理图连接完整，使工作电 路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、 E、F、G的四根引线；连线不能交叉).
路灯连入照明电路中.
人教版九年级物理第二十章电与磁第三节电磁铁-电磁继电器(共25张PPT)
板 书 设 计
• 1.电磁铁：内部带有铁心在螺线管； • 2.电磁铁在磁性在决定因素：电流的大小和 线圈的匝数； • 3.电磁铁的优点：磁性的有无可由通断电控 制；磁性的强弱可由改变电流的大小控制； 磁极的方向可由改变电流方向控制； • 4.电磁铁的应用：电磁起重机、电话、电磁 继电器等。
人教版九年级物理
第二十章 电和磁
第3节 电磁铁 电磁继电器
知识回顾
• 前面我们学习了一些电磁的知识，大家一 起回顾一下。 • 1. 1820年丹麦物理学家奥斯特发现了电流 的周围存在着 磁场 ，即电流的 磁 效应。 条 形磁体，它 • 2.通电螺线管相当于一个____ 的N、S极的极性跟 电流的方向 有关。
电铃的结构和工作原理：
电铃的结构和工作原理：
扬声器的原理及构造
原理：扬声器是把电信号转 换成声信号的一种装置。
构造：它主要由固定的 永久磁铁、线圈和锥形纸 盆构成。
扬声器是怎样发声的?
• 当线圈中通过如图所示的 电流时，线圈受到磁铁的 吸引向左运动，当线圈中 通过相反方向的电流时， 线圈受到磁铁的排斥向右 运动。由于通过线圈的电 流是交变电流,它的方向 不断变化，线圈就不断地 来回振动，带动纸盆也来 回振动，于是扬声器就发 出了声音。
因此，电磁铁的磁性强弱可以通过调节 电流大小、线圈的匝数或铁芯的粗细来调节。
电磁铁的应用：
电磁继电器 电磁起重机
电铃
磁悬浮列车
扬声器
电磁继电器的构造
M
高压电路
它由电磁铁、衔铁、弹簧、触点等组成。
它是利用电磁铁来控制工作电路的一种开关。 电磁继电器是利用低电压、弱电流电路的通 断，来间接控制高电压、强电流电路的装置。
• 【问题二】电磁铁的极性如何控制？
人教版九年级物理第二十章第3节：电磁铁 电磁继电器(共26张PPT)
使指示灯变亮些滑动变阻器的滑片需向
（选填“左”或“右”）滑动。
A．首次通过本实验揭开电与磁关系的科学家是法拉第 B．小磁针的作用是检验通电直导线周围是否存在磁场 C．实验中直导线是沿东西方向放置的 D．把小磁针放在直导线的上方，通电后小磁针不发生偏转
电磁铁
例3.如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图 中所示位置静止，则下列说法正确的是（ ）
A．电源右端是负极 B．小磁针上端是S极 C．滑动变阻器向左移动时，弹簧的长度变短 D．通电螺线管的下端为N极
电磁继电器
电磁铁
电磁继电器
电磁铁
电磁继电器
电磁继电器
电磁继电器
电磁继电器： 利用电磁铁来控制工作电路的开关。
电电磁磁继铁电器
电磁继电器
控制电路
工作电路
电电磁磁继铁电器
电磁继电器
低电压
通电螺线管周围产生的磁场 铁芯周围产生的磁场
使电磁铁磁性增强
总结
电磁铁
电磁铁：内部插有铁芯的螺线管 工作原理：电流的磁效应
电磁铁磁性强弱的影响因素
电流的大小
线圈的匝数
铁芯的有无
电磁铁
例1.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合 开关，特弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向左移动过程中， 下列说法正确的是（ ）
的关系如图乙所示，杯中水量增多时，电磁铁磁性会
（填“增强”或“减弱”）；
压敏电阻Rx受到的压力增大到一定程度时，衔铁K与
（填字母“A”或“B”）接
触，实现自动报警。
电磁继电器
练习3.如图是电加热恒温箱的原理图。控制电路由电源U1、电磁继电器、 调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高阻值减小， 工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的 控制电路和工作电路连接完整。
人教版九级物理第二十章第三节电磁铁电磁继电器共30张PPT[可修改版ppt]
试试看：叙述温度自动报警器的工作过程
• 如图是一种温度自 动报警器的原理图. 制作水银温度计时 插入一段金属丝,当 温度达到金属丝下 端所指的温度时,电 铃就响起来,发出报 警信号.说说它是怎 样工作的。
总结：电磁继电器的应用
防盗自动报警装置
王强同学为某仓库设计了一种防盗报警 器，安在仓库的门口的地上，报警灯安 在值班室内，请你说出其工作原理。
C.它的磁极可以通过改变
来控制。
课堂反馈练习
3、下列方法中可增强电磁铁磁性的是( )
A．增大螺线管中的电流
B．减小螺线管的线圈匝数
C．增加电磁铁的通电时间
D．改变螺线管中的电流方向
4、如图所示,当滑动变阻器的滑片向右移
动时,电磁铁中的磁性将
.
一、电磁继电器的结构示意图
A B
S
C
二、电磁继电器的结构名称及部件作用
_
、
3.电磁铁工作的原理是什么？
4.电磁铁有哪些应用？
5.电磁铁有哪些优点？
.
和 有关
课堂反馈练习
1、当电磁铁线圈匝数一定时，通过电磁铁的 越大， 电磁铁的磁性越强;当通过电磁铁线圈的电流一定时， 电磁铁的 越多，电磁铁的磁性越强；
2、电磁铁的优点:
A.磁性有无可以用
来控制.
B.磁性强弱可以用改变 的大小和线圈的 来控制。
1、扬声器是把电信号转换成 声信号的一种装置.
2、扬声器主要由固定的永久磁、体 锥形构纸成盆.
线和圈
3、扬声器的线圈与永磁体在工作时，用到了磁 极间的相互作用规律，这一规律的内容是： 同名磁极、相排斥 异名磁极相吸引。
4、扬声器是靠 锥形纸的盆振动发出声音的。
5、扬声器在工作时是将 电能转化为 机能械。
