外电线路安全防护方案
工程施工外电线路安全防护措施
工程施工外电线路安全防护措施工程施工过程中，外电线路安全问题是重中之重，必须采取各种科学合理措施加以保障。
本文将从施工现场安全防护、电力设备保护以及构建安全管理三个方面，详细介绍工程施工外电线路的安全防护措施。
施工现场安全防护预防档电在施工现场，经常出现吊装机械和外线相接的情况，往往会触碰到带电线路，从而造成危险。
从技术方面，可以采取离线应急保护措施或者采取隔离和接地措施进行安全保护，避免电气意外，具体细节分为两部分：1, 离线应急保护措施即通过拆换电气线路实现离线状态，包括以下步骤：•首先要关闭相关断路器；•英文急停，以确保停止一切可能会带来危险的动作；•禁止接通或离开电源；•禁止切换施工钢夹路中的连接和开关。
2. 隔离和接地措施运用防护电视器、隔离变压器、避雷器等电器专业设备，将电气线路隔离，有效实现隔离和接地，并根据要求设计电气系统进行机械防护。
工地管理规范化施工现场应遵循规范化管理，比如设置安全区域，标明危险区域,一定要把危险因素明确表现出来。
同时各项工作一定要依据各项制度执行，从源头上预防安全隐患的发生。
电力设备保护高空线路施工安全保障高空线路施工需要进行以下设备保护：1.安全带高空施工人员必须系好安全带。
在进行一些高空作业的时候，一定要备好具备维修工具和检测工具的工具袋，并且要把它们放到绳子上。
雨天或雪天，必须禁止作业。
2.防紫外线眼镜线路维修作业，易受紫外线及强光照射，必须配戴防紫外线眼镜。
安全电气设备的选用在广泛应用安全的电气设备的同时，也会减少电气辐射，杜绝电器故障的发生，以确保外电线路正常使用。
常用的电气设备如下:•电液挖掘机；•稳压电源；•阻波器；•隔开器；•隔离电容器等。
构建安全管理基础安全管理要求基础安全管理要求包括：•确定电气设备；•设定电气设备防护措施；•确定电量和电气设备类型。
安全监测在外电线路施工期间，要对外电线路的安全性进行监测，及时排除安全问题隐患，如：电气故障、设备损坏、地面焊缝开裂等。
外电线路防护措施
外电线路防护措施
1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。
2）在建工程(含脚于架)的周边与外电架空线路的边线之间的最小安全操作距离不小于4米。
上、下脚手架的斜道不宜设在有外电线路的一侧。
3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离不小于6米。
4）起重机严禁越过无防护设施的外电架空线路作业。
在外电架字线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离沿垂直方向不小于1.5米，沿水平方向不小于1.5米。
5）电缆采用埋地时，施工现场开挖沟槽边缘与埋地电缆沟槽边缘之间的距离不得小于0.5m。
6）当达不到上面的要求时，必须采取绝缘隔离防护措施，并应悬挂醒目的警示标志。
7）架设防护设施时，必须经过相关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路之间的安全距离不应小于1.7米。
防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。
8）当上面第六条防护措施无法实现时，必须与相关部门协商，采取停电、迁移外电线路或改变工程位置等措施，未采取上述措施的严禁施工。
9）在外电架空线路附近开挖沟槽时，必须与相关部门联动采取加固措施，防止外电架空线路电杆倾斜、悬倒。
工程施工外电线路安全防护措施
工程施工外电线路安全防护措施在现代社会，电力已经成为不可或缺的能源，在建筑施工中，外电线路的安全问题需要特别注意。
因此，我们需要采取特殊的安全措施来防止发生事故，保障工人的安全。
本文将介绍一些施工外电线路安全防护措施。
一、外电线路安全管理为保护工人在施工过程中安全，需要根据电力供应的实际情况及施工工程的具体情况来采取相应的安全措施。
安全管理是保障工程安全高效的基础。
1.工程施工前的外电线路安全检查施工前应对外电线路进行安全检查，主要检查线路故障、破损及电压是否符合实际供电要求。
同时，需要检查施工周围的电线电缆，尤其是高压电缆，发现问题及时报告电力公司及施工管理方。
2.严格的施工作业管理要保证工人和设备在施工过程中的安全，必须建立严格的作业管理制度。
施工过程中需要使用安全保障系统，如标识出危险区域，文明施工标志。
另外，在施工现场应设有岗哨，随时监控工作场所，及时发现异常情况。
二、制定细致的施工方案在制定施工方案时，需要考虑外电线路的安全性。
在施工过程中，应将外电线路单独安排，严格限制与其他设备和工具的接触。
同时，还需要制定好应对意外的应急预案，确保在工况变化时能够立即停机，避免发生危险。
1.施工物料运输安全控制施工中要控制物资运输的安全，避免物料与外电线路发生碰撞。
需要采用适当的隔离方案，严格限制物资堆放的高度和速度，以及物资运行路径，确保线路的安全得到保障。
2.施工车辆的安全统一管理施工车辆，严禁临时停放在了解区域，提高车辆行驶过程中的注意力，确保不与外电线路发生接触，避免施工事故的发生。
3.施工设备的安全在使用现场施工设备时，需要进行严格的安全监管，检查是否存在电气隐患。
在设备使用前，一定要对施工设备进行试运行，确保安装方法正确，并使用符合国家规定的电气工具及安全设施。
三、施工人员的安全培训施工过程中，工人是保障安全的重要环节。
因此，需要对施工人员进行安全教育和安全培训，通过教育为工人提供相关方面的技术和设备知识，培养其较高的安全意识和自我保护意识。
施工现场对外电线路的安全距离及防护
施工现场对外电线路的安全距离及防护
1.外电线路的平安距离
平安距离是指带电导体与四周接地的物体、地面、不同极（或相）带电体，以及人体之间必需保持的最小空间距离或最小空气间隙。
这个距离或间隙保证在各种可能的最大工作电压作用下，带电主体四周不致发生放电，而且还保证带电体四周工作人员身体健康不受损害。
在建筑施工现场中，平安距离主要是指在建工程（含脚手架具）的外侧边缘与外电架空线路的边缘之间的最小平安操作距离和现场施工的机动车道与外电架空线路交叉时的最小平安垂直距离。
JGJ46一2012《施工现场临时用电平安技术规范》已经做出了详细规定。
在建工程（含脚手架具）的外侧边缘与外电架空线路的边缘之间的最小平安操作距离。
2.外电线路的防护
为了防止外电线路对现场施工构成潜在的危害，在建工程与外电线路（不论是高压，还是低压)之间必需按表2-20保持规定的平安操作距离，机动车道与外线路之间则必需按表2-21保持规定的平安距离。
施工现场的在建工程受位置限制无法保证规定的平安距离，为了确保施工平安，必需实行设置防护性遮栏、栅栏以及悬挂警告标志牌等防护措施。
各种不同电压等级的外电线路至遮栏、栅栏等防护设施
的平安距离见表2-22。
从表中可以看出屋外部分的数据较屋内部分数据大，主要是考虑了屋外架空导线因受风吹摇摆等因素，网状遮栏的设置还考虑了成年人手指可能伸入网内的因素。
假如现场搭设遮栏、栅栏的场地狭窄，无法按表2-22要求的数据搭设时，唯一的平安措施就是与有关部门协商，实行停电，迁移外电线路或转变工程位置等。

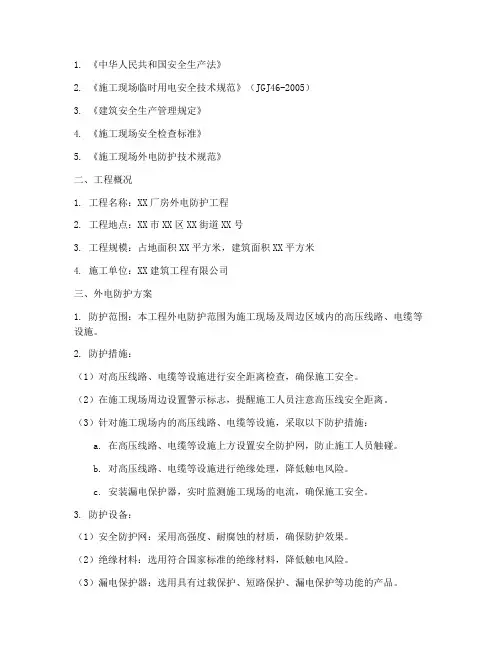

厂房外电防护专项方案
1. 《中华人民共和国安全生产法》2. 《施工现场临时用电安全技术规范》（JGJ46-2005）3. 《建筑安全生产管理规定》4. 《施工现场安全检查标准》5. 《施工现场外电防护技术规范》二、工程概况1. 工程名称：XX厂房外电防护工程2. 工程地点：XX市XX区XX街道XX号3. 工程规模：占地面积XX平方米，建筑面积XX平方米4. 施工单位：XX建筑工程有限公司三、外电防护方案1. 防护范围：本工程外电防护范围为施工现场及周边区域内的高压线路、电缆等设施。
2. 防护措施：（1）对高压线路、电缆等设施进行安全距离检查，确保施工安全。
（2）在施工现场周边设置警示标志，提醒施工人员注意高压线安全距离。
（3）针对施工现场内的高压线路、电缆等设施，采取以下防护措施：a. 在高压线路、电缆等设施上方设置安全防护网，防止施工人员触碰。
b. 对高压线路、电缆等设施进行绝缘处理，降低触电风险。
c. 安装漏电保护器，实时监测施工现场的电流，确保施工安全。
3. 防护设备：（1）安全防护网：采用高强度、耐腐蚀的材质，确保防护效果。
（2）绝缘材料：选用符合国家标准的绝缘材料，降低触电风险。
（3）漏电保护器：选用具有过载保护、短路保护、漏电保护等功能的产品。
4. 施工流程：（1）安全检查：对施工现场进行安全检查，确保无安全隐患。
（2）设置警示标志：在施工现场周边设置警示标志，提醒施工人员注意高压线安全距离。
（3）安装防护设备：按照设计要求，安装安全防护网、绝缘材料、漏电保护器等设备。
（4）施工人员培训：对施工人员进行安全教育和培训，提高安全意识。
（5）施工过程中，定期检查防护设施，确保其完好。
四、安全措施1. 施工人员必须遵守施工现场的安全规定，严禁触碰高压线路、电缆等设施。
2. 施工单位应定期对施工人员进行安全教育和培训，提高安全意识。
3. 施工单位应加强施工现场的巡查，确保防护设施完好。
4. 发生触电事故时，立即切断电源，并采取紧急救护措施。
施工现场外电防护方案(二篇)
施工现场外电防护方案1、编制依据：1.1“莱芜市高新开发区___名阁23～25#住宅楼工程施工___设计”1.2《建筑施工脚手架实用手册》1.3《施工现场临时用电安全技术规范》JGJ46-___2、工程概况：2.1施工现场与周围环境2.1.1外电高压线相对施工现场位置及搭设前提条件在建___名阁23#（24#或25#）住宅楼工程，总长度___m，总宽度___m，总高度___m，23#、24#、25#住宅楼间距均为___m，呈南北方向排列。
外电高压线“___KV水源线___支线”位于施工现场东侧，至自然地坪垂直距离___m，至室外地坪垂直距离___米，高压线紧邻在建23#、24#、25#住宅楼工程东山墙（其中在建23#住宅楼东山墙外边线至高压线水平距离___m；在建24#住宅楼东山墙外边线至高压线水平距离___m；在建25#住宅楼东山墙外边线至高压线水平距离___m），从南到北贯穿整个工地，总长度___m，电压为___KV。
施工现场采用QT-40型塔吊，其旋转半径为___m，塔吊中心至高压线水平距离___m，在我项目部塔吊回转半径的覆盖范围之内，经甲方与相关单位协商后，实际防护长度___m。
《施工现场临时用电安全技术规范》（JGJ46-___）第四部分外电线路防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
第4.1.2规定：在建工程（含脚手架）的周边与___KV外电架空线路的边线之间的最小安全操作距离应不小于___m。
第4.1.4规定：起重机严禁穿越无防护设施的外电架空线路作业。
在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与___KV架空线路边线的最小安全距离应符合沿垂直方向为___m，沿水平方向为___m。
由于施工现场塔吊的塔臂回转半径覆盖高压线，且达不到《施工现场临时用电安全技术规范》（JGJ46-___）第___条和第___条规定的最小距离。
外电防护专项方案
外电防护专题方案第一章工程概况1.工程概况工地临近小区红线（围墙）西侧为都市规划高压线（220V）。
在南侧业主设有壹台变压器, 供工地施工用电。
2.编制阐明现场临近高压线设有两台塔吊, 2#楼、4#楼旳塔吊为QTZ63。
因整个施工现场场地狭窄, 运转空间较小, 变压器、高压线在塔吊回转半径内。
根据《施工现场临时用电安全技术规范》旳规定：建筑工程（包括外脚手架）旳外侧边与外电架空线路（包括变压器旳边线旳最小安全距离）不得不不小于6米。
旋转臂架式起重机旳任何部位或被吊物边缘与10KV如下旳架空线路（包括变压器）边线最小水平距离不得不不小于2米。
总上所述, 为了保证塔吊旳吊物后在安全距离之下, 以确定安全施工。
故应对架空线路采用隔离措施。
第二章编制根据1.总平面图2.施工现场实地勘察3.《施工现场临时用电安全技术规范》（JGT46—）4.《建筑施工安全检查原则》（JGT59—）5.国家有关规范规定第三章防护方案因临近高压线施工用旳两台塔吊需要360°回转, 以现场西侧围墙处（含大门临时设置上方）通长搭设单侧防护栏。
现场在出入口范围内搭设双层双面防护栏, 其他地方搭设单侧防护。
高度超过高压线2米, 水平距离高压线2米, 变压器四面均做防护高度超过变压器2米, 做法与单排防护架相似。
采用绝缘材料干燥旳毛竹或杉木搭设防护架, 搭设参数为: 步高1.8米, 搭设高度为超过高压线2米, 同步在高压线保护架上设警戒牌和夜间警示灯。
警示牌上写: “高压电危险”。
防护架顶部挂彩旗。
防护架剖面图第四章1.搭设材料1.1 根据实际现场状况, 用干燥旳杉木（毛竹）, 搭设防护架, 其中立杆小头直径不不不小于70mm, 大头直径不不小于180mm, 长度不不不小于6米, 横杆小头直径不得不不小于80mm, 杉木杆（毛竹）不得腐朽, 表面不见虫眼。
1.2 绑扎铁丝用12#脚手专用铁丝, 镀锌铁丝使用时不容许用火烧, 次品和锈蚀严重旳镀锌铁丝不得使用。
安全生产保障措施方案——临时施工用电及外电安全防护措施
安全生产保障措施方案——临时施工用电及外电安全防护措施为了保障施工期间的安全生产，特制定本方案，对临时施工用电及外电的安全防护措施进行规范，确保施工现场的电力设施安全稳定运行。
一、施工用电安全防护措施：1.建立临时用电管理制度，制定临时用电方案。
明确电力设备的容量和用电负荷，确保用电安全合理。
2.临时用电设备必须符合国家标准，并具有相关资质证明。
设备应经过安全鉴定，并定期进行检测。
3.在施工现场设置专门的用电箱，并进行防护。
用电箱应有可靠的接地装置，并设置漏电保护器和过载保护装置，确保电线电缆的安全。
4.严格控制用电负荷，不得超过电源允许的最大负荷容量。
对负荷进行平衡分配，避免过载使用电器设备。
5.禁止私拉乱接电线，不得自行改动电线电缆的接线和线路。
电线电缆的接头应可靠，并定期检查和维护。
6.加强对临时用电设备的维修和保养工作，定期检查设备的运行情况，及时处理故障和损坏问题。
7.禁止在临时用电设备附近存放易燃、易爆和腐蚀性物品，严禁在用电设备上堆放物品。
8.灭火器材应配备齐全，放置在容易取得的位置，并定期检查和维护。
二、外电安全防护措施：1.明确外电供电部门的责任，确保外电线路的正常供电。
外电供电部门应具备相关资质和许可证，并负责对外电线路的维修和保养工作。
2.外电线路要经过专业人员的安装和验收，并设置防雷和过电压保护装置，确保外电线路的安全运行。
3.对外电线路进行隔离和防护，设置防护栅栏和警示标识，防止他人触碰和损坏。
4.外电线路与施工区域必须保持一定的安全距离，防止施工机械和工具与外电线路接触。
5.当需要临时停电时，必须提前通知相关部门，并采取措施确保施工过程中的安全。
本方案的实施需要与施工方、电力供应部门以及相关管理部门进行密切的合作，彼此配合，共同维护施工现场的安全生产。
同时，还需对施工人员进行相关安全教育和培训，增强安全意识和自我保护能力。
只有全面落实好上述措施，才能有效保障施工期间的安全生产。
外电防护方案范文
外电防护方案范文
尊敬的客户：
感谢您对我们公司的信任，针对您对外电防护方案的需求，我公司特
别为您提供以下方案：
一、方案概述：
外电是一种常见的工地安全隐患，为了保障工地人员的人身安全，减
少意外事故的发生，我们设计了一套外电防护方案。
该方案包括外电巡检、外电隔离设施、带电设备合理使用、安全教育培训等措施，全方位保护工
人安全。
二、具体方案：
1.外电巡检：
在工地搭建外电线路前，需指定专人对外电线路进行巡检，确保外电
线路安全可靠。
巡检内容包括外电线路是否破损、绝缘是否完好、接地是
否良好等。
2.外电隔离设施：
在工地电源接入点设置专门的外电隔离设施，确保施工过程中电源的
独立供应。
这样可以避免外电线路故障对工地用电的影响，保障工地的电
力稳定性。
3.带电设备合理使用：
为了能有效地保护工人，使用带电设备前需要进行合理规划和准备，确保设备安全可靠。
使用带电设备时操作人员要穿戴好绝缘手套、护目镜等安全装备，并进行必要的检测和维护。
4.安全教育培训：
定期进行外电安全教育培训，提高工人的安全意识，教导他们正确使用外电设备和线路，掌握正确的安全操作方法。
工地上还可以设置明显的安全提示标志，提醒工人遵守安全规定，降低意外事故的发生。
祝生意兴隆！。
对外电线路防护的基本措施
对外电线路防护的基本措施引言对外电线路的防护是保障人们生命财产安全的重要一环。
在建设和维护电网系统中，合理的防护措施能有效降低电线路发生故障的可能性，减少电路带来的安全隐患。
本文将介绍对外电线路防护的基本措施。
路线选择和布局选择合适的电线路路线和布局是对外电线路防护的首要任务。
在选择路线时，应尽量避开人口密集或经常活动的区域，减少线路被破坏的可能性。
同时，应考虑线路的自然环境因素，如地形、土质等，避免因自然灾害对线路造成的损坏。
布局时，应合理排布杆塔、支柱等线路设施，确保其稳固、可靠。
杆塔和支柱的间距应根据线路的电压等级和导线类型进行合理确定，以提供足够的绝缘距离和承重能力。
绝缘措施绝缘措施是对外电线路防护的重要环节。
合理的绝缘设计能够防止线路和周围环境之间的电气接触和短路故障。
常见的绝缘措施包括：绝缘子的选用绝缘子是电力线路上常用的绝缘设备，其质量和性能直接影响线路的安全可靠运行。
在选择绝缘子时，应考虑线路的电压等级、环境条件和污秽程度等因素。
绝缘子的使用寿命一般为20-30年，需要定期检查和更换。
导线的绝缘处理导线的绝缘处理是外电线路绝缘的重要环节。
常用的绝缘处理方式有铁塔接地、接地线路和环形隔离装置等。
导线的绝缘处理应根据线路的特点和环境条件进行合理选择，确保导线与外界环境之间的绝缘良好，防止线路发生短路故障。
接地措施合理的接地设计是对外电线路防护的基本要求之一。
良好的接地能够有效防止电力系统的雷击和感应电压，减小线路故障带来的损害。
常见的接地措施包括：杆塔的接地杆塔是电力线路的支撑设施，其合理的接地是保障线路安全稳定运行的重要环节。
杆塔的接地电阻应符合相关标准要求，以确保接地效果良好。
导线的接地导线的接地是保障电力系统安全的重要措施之一。
导线的接地能够有效减小因电力系统故障引起的触电危险和接地电流带来的损害。
定期检测和维护定期检测和维护是对外电线路防护的常态化工作，能够及时发现和处理线路的安全隐患，保障线路的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SY-AQ-09892
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
外电线路安全防护方案
Safety protection scheme for external power lines
外电线路安全防护方案
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
我公司承建的广德恒旺钓具公司综合楼工程，位于前进东路南侧，四层框架结构。
综合楼北侧有一处10KV高压线路。
因施工现场一台塔吊大臂工作距离已超出外电线路，且在建工程的突出部位与外电线路之间水平距离仅为1.7米。
根据施工临时用电安全技术规范JGJ46-2005及施工现场实际情况，特进行如下安全防护措施：1、结合供电部门下发的告知单可知，高压线路与防护设施间嘴小水平距离为0.7米，故沿外电线路水平距离至少0.7米距离范围内搭设双排毛竹脚手架；
2、脚手架外侧满挂密目式安全网，自外电线路上下相邻6米范围内加设绝缘材料进行封闭，绝缘材料应于架体固定牢固且不留空隙；
3、视现场实际情况提升塔吊高度，使其与外电线路相交处垂直距离大于3米，并调整塔吊上小车限位装置，设置钢管卡牢，防止小车行驶至外电线路安全距离以内；
4、于防护架醒目位置悬挂“高压电危险”警示标牌，定期维护检查脚手架，严禁人为拆除，严禁人员在外电线路一边攀爬；
5、联系供电部门进行阶段性停电，于停电期间组织人员进行外电防护的施工，施工人员必须正确穿戴好安全防护用品并设置专人进行监护。
安徽省广德县建筑公司
2009年8月24日
