外电高压线路安全防护措施方案示范文本

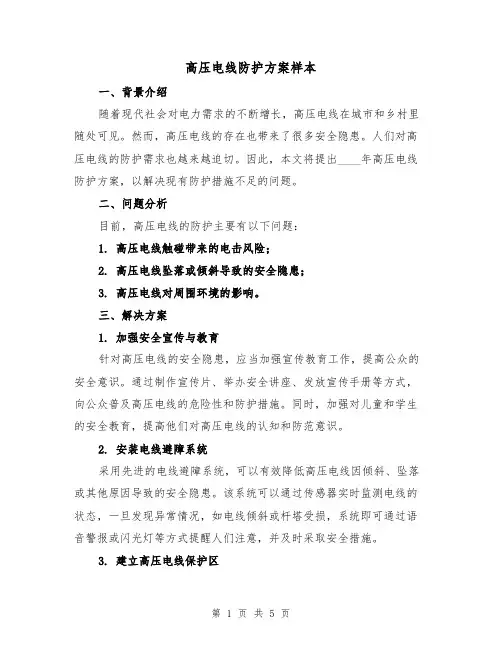

高压电线防护方案样本（2篇）
高压电线防护方案样本一、背景介绍随着现代社会对电力需求的不断增长，高压电线在城市和乡村里随处可见。
然而，高压电线的存在也带来了很多安全隐患。
人们对高压电线的防护需求也越来越迫切。
因此，本文将提出____年高压电线防护方案，以解决现有防护措施不足的问题。
二、问题分析目前，高压电线的防护主要有以下问题：1. 高压电线触碰带来的电击风险；2. 高压电线坠落或倾斜导致的安全隐患；3. 高压电线对周围环境的影响。
三、解决方案1. 加强安全宣传与教育针对高压电线的安全隐患，应当加强宣传教育工作，提高公众的安全意识。
通过制作宣传片、举办安全讲座、发放宣传手册等方式，向公众普及高压电线的危险性和防护措施。
同时，加强对儿童和学生的安全教育，提高他们对高压电线的认知和防范意识。
2. 安装电线避障系统采用先进的电线避障系统，可以有效降低高压电线因倾斜、坠落或其他原因导致的安全隐患。
该系统可以通过传感器实时监测电线的状态，一旦发现异常情况，如电线倾斜或杆塔受损，系统即可通过语音警报或闪光灯等方式提醒人们注意，并及时采取安全措施。
3. 建立高压电线保护区合理划定高压电线的保护区，禁止无关人员和车辆进入。
在保护区周围设置牢固的围栏，增加警示标识，并定期巡逻检查。
同时，对于农田和公共场所等特殊区域，可以采用地下走线或其它隔离方式，减少人员接触高压电线的机会，并确保高压电线不对周围环境造成不利影响。
4. 推广智能穿戴设备智能穿戴设备可以帮助工作人员在接近高压电线时，提供预警和保护。
比如，通过佩戴电磁感应装置，一旦接近高压电线，装置会发出警报，以提醒使用者迅速远离。
同时，还可以配备防护帽、绝缘手套和防护服等装备，提供更全面的防护措施。
5. 加强法律法规和监督管理建立完善的法律法规和监督管理机制，对高压电线的建设、运营和维护进行规范和监督。
同时，加强对高压电力巡检人员、施工人员和维护人员的培训，提高他们的专业素质和安全意识，减少安全事故的发生。
高压线防护施工方案(3篇)
第1篇一、工程概况随着我国经济的快速发展，电力需求日益增长，高压输电线路在电力输送中发挥着至关重要的作用。
然而，高压输电线路沿线环境复杂，易受外力破坏，如树木生长、施工活动、交通事故等，导致线路故障频发，影响电力系统的稳定运行。
为确保高压线路的安全稳定运行，提高电力输送效率，特制定本高压线防护施工方案。
二、施工目的1. 降低高压线路故障率，提高电力输送效率。
2. 确保高压线路及其周边环境的安全。
3. 遵循相关法规和标准，保障施工人员的人身安全。
三、施工范围本次高压线防护施工范围包括：高压线路沿线100米范围内的树木砍伐、清理；高压线路基础加固；防护网架设；警示标志设置；施工人员安全教育及培训等。
四、施工方法及措施1. 树木砍伐与清理- 前期调查：对高压线路沿线进行实地勘察，了解线路走向、周边环境、树木分布等情况。
- 砍伐方案：根据树木种类、生长情况、距离线路的距离等因素，制定合理的砍伐方案。
- 砍伐作业：采用机械或人工方式进行树木砍伐，确保砍伐过程中不损坏高压线路及设备。
- 清理作业：砍伐后的树木残枝、树根等清理干净，避免影响线路运行。
2. 高压线路基础加固- 检查评估：对高压线路基础进行检查评估，确定加固部位和加固方案。
- 加固材料：选用合格的高压线路基础加固材料，如钢筋、水泥等。
- 加固施工：按照设计要求进行高压线路基础加固，确保加固效果。
3. 防护网架设- 防护网类型：根据高压线路的特点和周边环境，选择合适的防护网类型，如铁丝网、隔离网等。
- 架设方案：制定详细的防护网架设方案，包括网片规格、安装高度、固定方式等。
- 架设施工：按照方案进行防护网架设，确保防护网牢固、安全。
4. 警示标志设置- 警示标志类型：根据高压线路的特点和周边环境，选择合适的警示标志类型，如警示牌、警示灯等。
- 设置位置：在高压线路沿线设置警示标志，确保警示标志醒目、易见。
- 标志内容：警示标志内容应包括高压线路电压等级、警示内容、联系电话等。
施工现场外电防护(高压线防护)方案
方案预案：________ 施工现场外电防护(高压线防护)方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共12 页施工现场外电防护(高压线防护)方案1编制依据《建设工程施工现场供用电安全规范》（GB50194-93）；《施工现场临时用电安全技术规范》（JGJ46-xx）；《建筑施工安全检查标准》（JGJ59-99）；《北京市建筑施工安全技术操作规程》（DBJ01-62-xx）；本公司有关安全生产的管理规定；本工程施工组织设计。
2工程概况2.1基本概况：工程名称xx工程工程地址xx建设单位xx设计单位xx设计有限公司监理单位xx监督单位xx施工总承包单位xx管理目标结构长城杯；竣工长城杯；北京市安全文明工地2.2本方案护线架子所在位置：本方案高压电护线架子搭设位置在工地现场的西侧，R-6、R-5号楼塔吊回转半径范围之内，全长约80m，见下图：2.3现场情况：由于个现场场地空间限制，计划在R-6、R-5号楼西侧，与办公区隔离围墙之间分别设置钢筋堆放区、租赁材料堆放区及水电材料堆放区，而这些材料堆放区的上方正有南北走向的10kv高压线。
同时，通往本工程项目办公区及生活区的必经通道也正与这条10kv外电架空线路交叉。
另外，该高压线路在本工程R-6、R-5号楼塔吊调运回转半径范围之内。
由于《施工现场临时用电安全技术规范》（JGJ46-xx）及其他相关规范条文的要求，又由于本工程施工现场空间不足的实际情况，项目部经过与建设单位、监理单位协商，一致决定对该10kv高压线路采取绝缘隔离防护措施即搭设杉槁防护架子外挂密目安全网，并悬挂醒目的警告标志，以确保安全生产。
3防护架子搭、拆操作重、难点分析3.1操作重点由于作业面无法展开，高压线防护架子搭设周期较长，而该高压线路不可能为此长时间保持停止通电，采取在第 2 页共 12 页断电情况下进行操作比较困难，所以确保在高压线带电情况下进行搭设防护架子的安全施工，是本方案操作实施的安全重点。
检修外围高压线路安全技术措施示范文本
检修外围高压线路安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月检修外围高压线路安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
施工时间：20xx年4 月日至20xx年4月日施工地点：10KV变电所至风立井施工单位：机运工区为消除雨季三防供电安全隐患需检修风立井一、二回6KV高压线路，为使该项工作能够顺利的完成，保证施工安全，防止安全事故的发生，特制定本措施。
1、现场成立指挥领导小组，黄荣强任施工负责人，仇国中任安全负责人。
2、事先与调度室取得联系，调度室作好相关工作安排，得到同意后方可施工。
3、检修内容包括高压线路避雷器、高压瓷瓶、各连接装置。
4、在检修工作中，工作人员应明确工作任务、工作范围、安全措施、带电部位等安全注意事项。
工作负责人必须始终留在工作现场，对工作人员的安全认真监护，随时提醒工作人员注意安全。
对需要进行监护的工作，并指定专人监护。
监护人应认真负责、精力集中，随时提醒工作人员应注意的事项，以防止可能发生的意外事故。
整个检修过程执行工作票制度、倒闸操作票制度、监护许可制度及工作终结制度。
5、停电检修工作中，如人体与其他带电设备的间距较小，10千伏及以下者的距离小于0．35米，20～35千伏者小于0．6米时，该设备应当停电，如距离大于上列数值，但分别小于0．7米和1米时，应设置遮拦，否则也应停电。
外电线路安全防护方案示范文本
外电线路安全防护方案示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月外电线路安全防护方案示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
我公司承建的广德恒旺钓具公司综合楼工程，位于前进东路南侧，四层框架结构。
综合楼北侧有一处10KV高压线路。
因施工现场一台塔吊大臂工作距离已超出外电线路，且在建工程的突出部位与外电线路之间水平距离仅为1.7米。
根据施工临时用电安全技术规范JGJ46-2005及施工现场实际情况，特进行如下安全防护措施：1、结合供电部门下发的告知单可知，高压线路与防护设施间嘴小水平距离为0.7米，故沿外电线路水平距离至少0.7米距离范围内搭设双排毛竹脚手架；2、脚手架外侧满挂密目式安全网，自外电线路上下相邻6米范围内加设绝缘材料进行封闭，绝缘材料应于架体固定牢固且不留空隙；3、视现场实际情况提升塔吊高度，使其与外电线路相交处垂直距离大于3米，并调整塔吊上小车限位装置，设置钢管卡牢，防止小车行驶至外电线路安全距离以内；4、于防护架醒目位置悬挂“高压电危险”警示标牌，定期维护检查脚手架，严禁人为拆除，严禁人员在外电线路一边攀爬；5、联系供电部门进行阶段性停电，于停电期间组织人员进行外电防护的施工，施工人员必须正确穿戴好安全防护用品并设置专人进行监护。
外电防护安全措施-4
外电防护专项安全施工方案编制人：审核：目录一.工程概况 (3)二.现场测量记录 (3)三.规范要求 (3)四.安全技术防护措施 (4)五、安全目标 (7)六、安全保证机构 (7)七、应急预案 (7)一、工程概况：本工程为****钢铁有限公司新建工程。
我项目部承建工程包括:半地下料仓、地下受料槽、原-1通廊及高低压配电室。
其中半地下料仓、地下受料槽、高低压配电室工程为东西纵向布置，上部南北方向有10KV和35KV两路高压线存在。
因该工程中高压线不能停电。
施工时需编制外电防护措施。
二、现场测量记录：该35KV高压电线，位于半地下料仓7-9轴、地下受料槽2-4轴屋面上面。
该10KV高压电线，位于半地下料仓4-5轴、高低压配电室1-2轴屋面上面，经实测，高压线与现有设计屋面顶面高差等如下表所示。
工程名称轴线位置高压线标高（米）屋面顶面标高（米）高压线与设计屋面顶面高差（米）35KV高压电线半地下料仓7-9轴208.49 199.40 9.09地下受料槽2-4轴208.49 198.80 9.6910KV高压电线半地下料仓4-5轴201.46 199.40 2.06高低压配电室1-2轴201.46 197.3 4.16三、规范要求：本工程根据《施工现场临时用电安全技术规范》（JGJ46-2005），在建工程不得在外电架空线路正下方施工。
若必须施工时，在建工程（含脚手架）的周边与处电架空线路的边线之间的最小安全操作距离应符合下表规定。
外电线路电压等级（KV）＜1 1-10 35-110 220 330-500 最小安全操作距离（m） 4.0 6.0 8.0 10 15 当达不到最小安全操作距离时，应采取一定的防护措施。
防护设施应坚固、稳定，且对外电线路的隔离防护应达到IP30级。
当电压为35KV时，规范规定防护设施与外电线路之间的安全距离为2米。
四、外电防护措施：外电防护的技术措施有绝缘、屏护、安全距离、限制放电能量和24V以下安全特低电压。
外电防护专项方案文本
一、编制依据1. 《中华人民共和国安全生产法》2. 《中华人民共和国消防法》3. 《施工现场临时用电安全技术规范》（JGJ46-2005）4. 《施工现场安全文明施工管理办法》5. 相关行业标准及规范二、工程概况1. 工程名称：XXXX项目2. 工程地点：XXXX市XXXX区3. 工程规模：XXXX平方米4. 施工单位：XXXX公司三、外电防护目的为确保施工现场安全，防止因外电线路引发的触电事故，特制定本外电防护专项方案。
四、外电防护范围1. 施工现场周边高压线路2. 施工现场内部临时用电线路3. 施工现场周边低压线路五、外电防护措施1. 外部高压线路防护（1）设置安全警示标志，提醒施工人员注意高压线路。
（2）与电力部门协商，确保高压线路在施工期间停送电。
（3）采用绝缘遮拦、围栏等物理隔离措施，防止施工人员接近高压线路。
2. 施工现场内部临时用电线路防护（1）严格按照《施工现场临时用电安全技术规范》进行线路布置，确保线路安全可靠。
（2）设置专用配电箱，安装漏电保护器、过载保护器等安全装置。
（3）定期对临时用电线路进行检查、维护，确保线路无破损、老化等现象。
3. 施工现场周边低压线路防护（1）设置安全警示标志，提醒施工人员注意低压线路。
（2）与电力部门协商，确保低压线路在施工期间停送电。
（3）采用绝缘遮拦、围栏等物理隔离措施，防止施工人员接近低压线路。
六、外电防护责任1. 施工单位负责施工现场外电防护的组织实施，确保施工现场外电安全。
2. 施工现场管理人员负责监督外电防护措施的落实，确保施工人员遵守外电防护规定。
3. 施工人员应自觉遵守外电防护规定，不得擅自触摸、拆卸外电线路。
七、外电防护培训1. 施工单位应定期对外电防护措施进行培训，提高施工人员的安全意识。
2. 施工单位应要求施工人员熟悉外电防护措施，掌握紧急情况下的应对方法。
八、外电防护检查与整改1. 施工单位应定期对外电防护措施进行检查，发现问题及时整改。
施工现场外电防护方案(二篇)
施工现场外电防护方案1、编制依据：1.1“莱芜市高新开发区___名阁23～25#住宅楼工程施工___设计”1.2《建筑施工脚手架实用手册》1.3《施工现场临时用电安全技术规范》JGJ46-___2、工程概况：2.1施工现场与周围环境2.1.1外电高压线相对施工现场位置及搭设前提条件在建___名阁23#（24#或25#）住宅楼工程，总长度___m，总宽度___m，总高度___m，23#、24#、25#住宅楼间距均为___m，呈南北方向排列。
外电高压线“___KV水源线___支线”位于施工现场东侧，至自然地坪垂直距离___m，至室外地坪垂直距离___米，高压线紧邻在建23#、24#、25#住宅楼工程东山墙（其中在建23#住宅楼东山墙外边线至高压线水平距离___m；在建24#住宅楼东山墙外边线至高压线水平距离___m；在建25#住宅楼东山墙外边线至高压线水平距离___m），从南到北贯穿整个工地，总长度___m，电压为___KV。
施工现场采用QT-40型塔吊，其旋转半径为___m，塔吊中心至高压线水平距离___m，在我项目部塔吊回转半径的覆盖范围之内，经甲方与相关单位协商后，实际防护长度___m。
《施工现场临时用电安全技术规范》（JGJ46-___）第四部分外电线路防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
第4.1.2规定：在建工程（含脚手架）的周边与___KV外电架空线路的边线之间的最小安全操作距离应不小于___m。
第4.1.4规定：起重机严禁穿越无防护设施的外电架空线路作业。
在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与___KV架空线路边线的最小安全距离应符合沿垂直方向为___m，沿水平方向为___m。
由于施工现场塔吊的塔臂回转半径覆盖高压线，且达不到《施工现场临时用电安全技术规范》（JGJ46-___）第___条和第___条规定的最小距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外电高压线路安全防护措施方案示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
外电高压线路安全防护措施方案示范文
本
使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、工程概况：
本工程位于上海市闸北区大华居住区，北临阳城花园
一期，南临晋城路，西临沪太路，东临高平路。
本工程由
上海阳城房地产有限公司投资开发，由上海机械工业第一
设计研究院负责设计，全部工程均由上海名华工程建筑有
限公司总承包，其中6#、7#、12#、13#、14#、1#地下
车库由工程一处施工。
五幢楼均为框剪结构，总建筑面积
为49412 .9m2。
建筑层数6#楼为7+1F，7#楼为14F，
12#楼为14F+裙房，13#楼西单元为12F，东单元为
14F，14#楼为14F，建筑物总高度46. 8米，其中6#楼高
度为25.4米。
二、施工现场与周围环境：
本工程共5幢楼，其中13#、14#楼尚未动迁，现开工12#、7#、6#楼3幢，场地十分狭窄，施工条件极为有限。
其中6#房北面有1万伏高压线路和阳城花园一期居民小区，高压线与6#房最近距离为6-8米，阳城花园一期居民小区住房建筑层数为7F，小区住房距塔吊最近距离约40米。
三、安全防护措施：
今根据工程需要，安装使用一台山东华厦集团有限公司制造的QTZ40A塔吊和两台升降机，考虑上海地区台风较频繁和可能临时停电状态，依据中华人民共和国城乡建筑保护部《建筑机械使用安全技术规程》(JGJ33-86)第4.1.6条和《建筑现场临时用电安全技术规程》（JGJ46-88）第3 .1.1、3.1.2、3.1.4条以及《上海市建筑工程施工现场安全标准化管理标准》的规定。
如今限于本工程现场
实际条件，要确保本程的安全管理目标具体落实，必须采取具体的安全防护措施。
1、根据现场勘察情况该塔机安装必须一次性升高到27米。
2、在高压线路南侧搭设安全防护架，为保证防护架有足够稳定性，采用下钢管上毛竹混合安全防护架，下用6米钢管双排立柱，规格1m×1.8m，高度1.8m，安全防护架总高度为16.7m，总长100米，电线高度为14米，安全防护架至电线垂直横向水平距离为2米。
3、在安全防护架上用脚手竹笆进行围栏，垂直面张挂密目网进行遮拦，并悬挂醒目的警告标志牌。
4、在架设安全防护架时，指派专职安全员对全过程负责监护，必要时与相关部门协商，采取停电等措施。
5、附图
上海名华工程建筑有限公司
阳城花季项目部
2005．4．1
