LED显示屏说明书
LED显示屏说明书
LED显示屏说明书武汉亚太环科科技有限公司LED显示屏是集光电子技术、微电子技术、计算机技术、信息处理技术于一体的高科技产品；可用来显示各种文字、图形、数据、表格等信息。
同步显示计算机二维、三维动画及电视画面；并有播放动画、VCD、DVD等功能。
它色彩丰富、显示方式多样化、亮度高、寿命长，是信息传播设施跨时代的产品，为目前国际上广泛使用的显示系统。
广泛应用于各个显示等领域。
二．技术要求1．LED嵌入式安装在墙面2．能实时显示采集到的数据，并且能整体或分区显示用户自定义文字和改变文字的显示颜色及方式3．能显示年、月、日、星期、时、分、秒，时间采用24小时制，要求能接受GPS装置提供的对时信号。
4．LED用户自定义开发管理方便实用。
5．数据显示窗9525mm×375mm（长×高），壳体采用黑色不锈钢型材制作。
6．数据采集（接收4～20mA DC信号）。
7．控制处理系统等硬件要求占用空间最小，控制处理器系统采用无机械旋转的硬盘集成方式。
三．控制系统选型LED控制系统可分为显示LED、控制系统、数据采集三个部分。
1. 同步显示屏显示颜色：双基色（256级灰度65536种颜色）显示规格：Φ3.75mm像素点/㎡：441002. 控制系统。
控制系统可分为LED控制主机、板卡、通讯线。
（1）LED控制主机的配置基本要求:P4 2.0GHZ以上CPU，2G电子盘，256MB内存，键盘鼠标，2个PCI插槽，2个串口，机箱尺寸尽量小并考虑散热问题。
如有特殊需求的时候,我们会根据要求重新配置LED控制主机.（2）通讯线屏蔽双绞线（3）板卡LED专用显卡、RS232/485转换卡、LED播放软件3.数据采集选用数据采集模块，采用RS232-485方式通信，实现现场信号的实时采集和传输，并在LED上显示。
五．参数显示1、画面运行启动参数显示，点击桌面KingView 6.53，启动软件；选择Belarus点击view，启动参数显示工程双击Belarus，进入画面编辑状态点击左键，在出现的菜单点击Switch to view，显示画面在显示画面中点击Отвод按钮，退出画面显示，返回画面编辑状态2、画面编辑文字修改，点击选中文字，点击左键，选择Strings substitute；修改文字，按OK键；注意选择相应的文字键盘，白俄文字为BE英文为EN。
LED大屏幕操作使用说明
前言这是LED大屏幕操作及重要的注意事项的操作说明书。
若要完全了解功能以及正确有效地使用LED大屏幕，请在使用前详读本操作说明书。
请妥善保管本操作说明书，以便使用LED大屏幕操作时快速参考。
本操作说明书是以您已经熟悉计算机基本知识为基础而编制。
本书的标记1. 在本说明书中，“电脑”是指现场计算机。
2. 本说明书使用下列图示。
目录1.软件功能特点 (3)2.软件安装 (3)3.软件卸载 (4)4.软件使用 (5)4.1播放窗 (5)4.2控制窗 (6)5.功能介绍 (6)5.1菜单 (7)5.1.1文件菜单 (7)5.1.2控制菜单 (7)5.1.3工具菜单 (8)5.1.4设置菜单 (8)5.1.5帮助菜单 (10)5.2工具条 (11)6.节目制作流程 (11)6.1第一步:设定播放窗大小 (11)6.2第二步:新建节目页 (11)6.3第三步:设定节目页选项 (11)6.4第四步:新建节目窗 (12)6.5第五步:设定节目窗口选项 (13)6.5.1文件窗体： (13)6.5.2文本窗体： (14)6.5.3日期时间窗： (15)6.6第六步:节目制作完成 (15)6.7第七步:播放节目 (15)7.附：常见问题 (16)LED大屏幕操作使用说明1.软件功能特点《LED演播室》是LED演播室工作组专为LED显示屏设计的一套功能强大,使用方便,简单易学的节目制作、播放软件，支持多种文件格式：文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）的工具软件。
2.软件安装《LED演播室》软件安装很简单，操作如下：在您的光盘或软盘中找到文件LEDStudioD.exe(带演示功能版)或文件LEDStudio.exe（标准功能版），双击该文件执行它。
这将开始安装《LED演播室》软件安装向导。
LED电子显示屏使用说明
LED FOR WINDOWS ＬＥＤ电子显示屏使用说明书北京金特维技术有限公司目录一、异步显示屏系统构成及安装 (2)二、软件的安装 (3)三、软件使用 (4)四、常见问题回答 (21)五、功能键说明 (22)一、异步显示屏系统构成及安装本系统由LED 电子显示屏屏体、上位计算机、与计算机和控制器串口通讯线缆组成。
用户主要完成串口通讯线缆的制作。
线缆两头为两DB9插孔头（如图1.1所示），制作时2对2（主机信号接收可不连），3对3（主机信号发送），5对5（地线）即可。
使用时，将线缆一头与计算机的一个串口相连，另一头与LED 电子屏屏体相连。
DB9插头 DB9插孔图1.11 2 3 4 55 4 3 2 19 8 7 61、1 安装：对于像文件名后面的后缀是.EXE的软件直接将其复制到您的计算机中既可使用,如果是setup的安装文件,打开它,按照提示进行安装即可.1、2 卸载：如果您需要进行对此软件的卸载,只要找到此软件的卸载程序启动即可.如果是直接复制到您计算机的软件,它将不会有卸载程序.而您只要将其删除就可以啦.1、3 运行环境：◆操作系统中文Windows95/98/ME（不建议使用XP系统）◆最低配置CPU：奔腾100MHz以上内存：32M显卡：SVGA 16位色显示模式以上其它：RS232口◆建议配置CPU：奔腾233MHz或更高内存：64M以上显卡：SVGA 24位色以上显示模式其它：RS232口 USB口( 需要USB对COM口的数据转换线 )安装完成后，可在“开始”的“程序”菜单中找到LED电子显示屏目录，点击LED电子显示屏图标，启动软件，或通过直接在软件安装目录下，点击LED.EXE文件，来启动软件。
如果是直接将软件复制到您计算机中的话，则您可以将其复制到桌面上，启动的时候直接到桌面上双击其图标即可启动。
软件启动后，计算机显示器上出现该软件的主画面。
如图（3.1）所示在菜单中，共有五项：[文件]、[字体]、[搜索]、[发送]、[关于]。

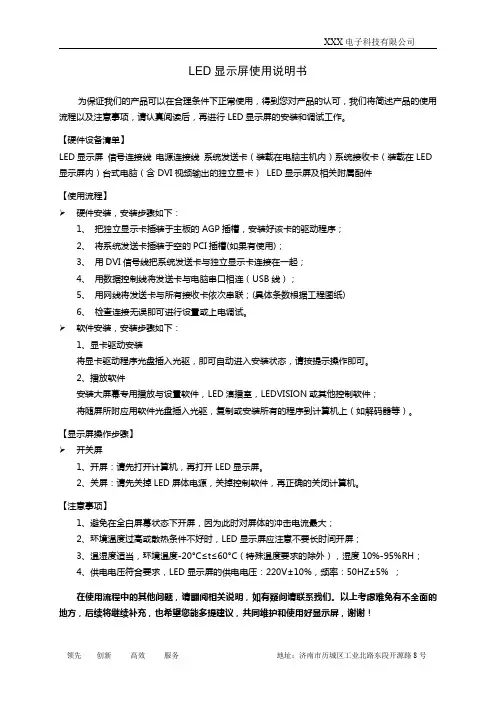

LED显示屏使用说明书
XXX电子科技有限公司LED显示屏使用说明书为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。
【硬件设备清单】LED显示屏信号连接线电源连接线系统发送卡（装载在电脑主机内）系统接收卡（装载在LED 显示屏内）台式电脑（含DVI视频输出的独立显卡）LED显示屏及相关附属配件【使用流程】硬件安装，安装步骤如下：1、把独立显示卡插装于主板的AGP插槽，安装好该卡的驱动程序；2、将系统发送卡插装于空的PCI插槽(如果有使用)；3、用DVI信号线把系统发送卡与独立显示卡连接在一起；4、用数据控制线将发送卡与电脑串口相连（USB线）；5、用网线将发送卡与所有接收卡依次串联；(具体条数根据工程图纸)6、检查连接无误即可进行设置或上电调试。
软件安装，安装步骤如下：1、显卡驱动安装将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
2、播放软件安装大屏幕专用播放与设置软件，LED演播室，LEDVISION或其他控制软件；将随屏所附应用软件光盘插入光驱，复制或安装所有的程序到计算机上（如解码器等）。
【显示屏操作步骤】开关屏1、开屏：请先打开计算机，再打开LED显示屏。
2、关屏：请先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。
【注意事项】1、避免在全白屏幕状态下开屏，因为此时对屏体的冲击电流最大；2、环境温度过高或散热条件不好时，LED显示屏应注意不要长时间开屏；3、温湿度适当，环境温度-20°C≤t≤60°C（特殊温度要求的除外），湿度10%-95%RH；4、供电电压符合要求，LED显示屏的供电电压：220V±10%，频率：50HZ±5%；在使用流程中的其他问题，请翻阅相关说明，如有疑问请联系我们。
以上考虑难免有不全面的地方，后续将继续补充，也希望您能多提建议，共同维护和使用好显示屏，谢谢！领先创新高效服务地址：济南市历城区工业北路东段开源路8号。
蓝景LED显示屏控制器说明书
控制器说明书四川蓝景光电技术有限责任公司功能概述一、系统特点1.32-65536级灰度控制，可真实还原图像色彩和细节；2.三基色独立亮度控制，精确调整白平衡更加简单有效；3.精准伽马校正算法，符合人体视觉感光特性，色彩变化细腻流畅，使视频动画效果完美体现；4.最大支持120换帧频率以保证画面高清显示和3D显示需求；5.采用以太网接口和UDP网络协议传输稳定，最大传输距离100米；6.LCD显示模块及时显示控制器参数及状态；7.控制器输出兼容TTL电平信号和差分信号双模式；8.多种芯片控制集于一体，通过软件设置更改控制芯片类型、时钟频率、占空比、灰度级等参数；9.双网络接口，可以实现控制器间级联，控制器自动检测，软件直观显示连接状态；10.8端口输出，单口带载点数不受限制，由客户根据芯片特性自行测试；11.支持双路备份，一个控制器坏或者网线断显示不受影响；12.千/百兆自适应或者强制百兆可设，保证大点数的项目更稳定。
二、设计理念1. 千兆/百兆可选：适应不同的项目方案；2. 系统信号双向冗余：稳定性翻倍；3. 四色独立算法：节能环保，色彩纯正；4. 同异步一体控制：联机优先，无联机信号自动切换脱机效果，实现视频源备份；5. 大型自主开发设计视频编辑、播放和布线设计软件：适应性更强，支持语言更多，开放度更高，6. 使用于国内外各种异型屏、多屏、楼宇屏、像素灯屏等复杂应用；7. 支持IP分组功能，使用交换机并联方案，减少系统级联链长度，并提高系统的稳定性；8. 加设光纤转换模块，控制系统支持光纤信号的传输；9. 支持无线网络信号的传输，并能够支持无线网桥的桥接信号传输；10. 配合互联网控制软件，支持互联网远程控制；11. 系统可按照年月日、星期、时间等时间条件来支持节目片段的自动定时播放功能；12. 支持Windows主流32位、64位操作系统：windows 2000、windows 2003、windows XP、windows 7、windows 8等。
led显示屏控制系统使用手册_图文(精)
第一章LED 控制系统硬件部分第一节概述1.1.1 同步系统快速使用流程图解◆外置式同步控制系统连接示意图：◆进入控制软件：◆设置LED 控制设备对话框具体描述：◆发送卡设置部分【屏体显示】调整屏体的亮度，范围1-256。
【图像输出区域】调整显示器模式，根据显示器的分辨率选择。
指定显示器上的内容的区域要在LED 大屏上显示。
【屏体旋转】显示器上的显示内容在LED 大屏上旋转，旋转角度分别为0℃，90℃，180℃，270℃。
【定时指令】指定时间进行相应的操作。
◆接收卡设置部分在进入接收卡的设置之前，先了解接收设置界面上的各项内容是非常必要的，能让用户更好的了解控制系统，从而使操作更简单，快捷。
【屏幕选项】设置单块接收卡的基本参数。
【LED驱动芯片】接收卡所带LED 屏体驱动芯片型号。
主要支持的驱动芯片型号为：MBI5026/TB62726, MBI5027, MBI5030, MBI5039, 74HC595, LPD6803,DM413, MBI5042, MBI5020 【帧同步模式】可以使电脑与LED 显示屏有相同的刷新率。
【上屏时钟】驱动屏体驱动芯片的CLK，范围4-255，即时钟频率范围是490KHZ-31.25MHZ【占空比】是指移位时钟的占空比，改变此数据，可以使扫描移位时钟能上更高时钟。
一般设为50%。
【灰度等级】一般来说，双色显示屏选256级即可，全彩户内选4096级，户外选16384级。
当然也可以根据显示屏的要求提高灰度，灰度越高图片层次越好。
级数分别为4，8，16，32，64，128，256，512，1024，2048，4096，8192，16384，32768，65536。
【灰度效果】与灰度等级改变屏体显示图片动画的层次感。
效果分别为最佳灰度，灰度佳，灰度较佳，中等灰度，灰度较好，灰度一般，基本灰度。
灰度等级越高灰度效果越好，则刷新率越低，单元接收卡所带的屏尺寸越小。
【刷新率】 LED显示屏更新图片的速率，刷新频率越高，频率图像越稳定，如果要用照相机拍摄画面时无波纹无闪烁，刷新率应设置在600hz 以上。
LED显示屏说明书
LED显示屏说明书1. 产品简介LED显示屏是一种新型的显示设备，能够以高亮度、高清晰度、高对比度的方式显示图像和文字。
LED显示屏被广泛应用于室内外广告、体育场馆、商业展示等场所。
该说明书将介绍如何正确操作和使用LED显示屏，包括安装、连接、设置和维护等方面的内容。
2. 安装与连接2.1 安装LED显示屏的安装需要一定的专业知识和技能，请确保由经验丰富的专业人员进行安装。
1.准备安装支架和固定螺丝。
2.根据需要，确定安装位置并使用水平仪确保水平。
3.将支架固定在安装位置上，并使用螺丝固定。
2.2 连接连接LED显示屏时，请确保电源已关闭。
1.连接电源线：将电源线插入LED显示屏的电源插孔，并用螺丝固定。
2.连接信号线：将信号线的输入端插入LED显示屏的信号输入插孔。
3.连接控制器：将控制器的输出端与信号线的输出端相连。
3. 设置与操作3.1 开机与关机请确保连接正确后再进行开机操作。
•开机：按下电源按钮，LED显示屏将开始工作。
•关机：长按电源按钮约3秒钟，直到屏幕关闭。
3.2 亮度调节根据实际需求，可以通过控制器调节LED显示屏的亮度。
1.按下控制器上的亮度调节按钮。
2.使用方向键调整亮度。
向上键增加亮度，向下键降低亮度。
3.3 色彩设置可以通过控制器进行LED显示屏的色彩设置。
1.按下控制器上的色彩设置按钮。
2.使用方向键选择需要调整的色彩参数，例如红色、绿色和蓝色。
3.使用增减键调整色彩值。
3.4 显示模式切换LED显示屏支持多种显示模式，可以通过控制器进行切换。
1.按下控制器上的显示模式切换按钮。
2.使用方向键选择需要显示的模式，例如静态显示、滚动显示、闪烁显示等。
4. 维护与保养为了确保LED显示屏的正常运行和延长其使用寿命，需要定期进行维护与保养。
4.1 清洁定期清洁LED显示屏可以保持其正常的显示效果。
1.使用柔软的布料蘸取适量清洁液进行清洁。
2.轻轻擦拭显示屏表面，避免用力过大或使用刷子等尖锐物品。
LED显示屏使用说明书
L E D显示屏使用说明书 Prepared on 24 November 2020LED显示屏使用说明书为保证我们的产品可以在合理条件下正常使用，得到您对产品的认可，我们将简述产品的使用流程以及注意事项，请认真阅读后，再进行LED显示屏的安装和调试工作。
☆使用硬件设备清单LED显示屏信号连接线电源连接线系统控制卡（装载在电脑内）系统接收卡（装载在LED显示屏内）台式电脑（含DVI视频输出及串口）显示屏以及相关附属配件☆使用流程硬件安装安装步骤如下：1、把DVI显示卡插于主板的AGP插槽，安装好该卡的驱动程序；2、将数据采集卡插于空的PCI插槽(如果有使用)；3、用DVI电缆线把数据采集卡与显示卡连接在一起；4、把控制线与串口(Rs232)相连（可选,灵星雨系统需要）；5、用网线与接收卡相连；(具体条数根据工程图纸)6、检查连接无误即可进行设置或上电调试。
软件安装安装步骤如下：1、显卡驱动安装将显卡驱动程序光盘插入光驱，即可自动进入安装状态，请按提示操作即可。
首先安装；然后再安装驱动程序；最后安装控制面板。
2、播放软件安装大屏幕专用播放与设置软件LED演播室,或其他控制软件将随屏所附应用软件光碟插入光驱，复制或安装所有的程序到计算机上。
☆电子屏操作步骤（重要）1、开屏：请先打开计算机，再打开电子屏。
为各设备通入电源（确保输入电压符合产品要求）打开LED屏体（屏体通电瞬间会有区域性的闪烁，表明屏体通电），打开计算机，务必确保显卡设置正确（不正确会没有显示画面，即黑屏），打开控制软件，进行基本的像素尺寸和显示区域设置（此设置并不影响LED显示屏画面的显示）2、关屏：首先关掉LED屏体电源，关掉控制软件，再正确的关闭计算机。
☆发现问题1 检查各接线方式是否正确，包括，强电部分的连接（弱电部分已经在生产企业测试完成），信号连接是否正确，主要为系统接收卡输入与输出方向是否正确，接收卡上有方向示意。
系统连接是否正确（请翻阅系统连接说明）计算机软件部分是否完成安装，包括显卡的设置（请翻阅显卡设置说明）和控制软件安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED显示屏说明书
天海LED显示屏
使用讲明书
深圳市天海新科技有限公司
地址：深圳市宝安区固戍宝源路海边新村工业区12号7楼邮编：518126
LED显示屏简介
LED产品的性能特性
只要是在公共场合，需要最方便地，在大屏幕显示屏、电脑显示屏等等媒介上，显示出公共信息、广告、通告之类的信息，都使用到LED显示屏，例如飞机场、火车站、汽车站、证券、广场、购物中心、体育馆、媒体、广告、博览会等等公共场所。
LED电子显示屏由许多的LED发光二极管、单片机IC电路、不锈钢外框、通讯线等部件组成。
其中单色的显示屏只能显示红色，而双色的显示屏可显示红、黄、绿三色。
由于其显示界面大，亮度高，专门适合于飞机场、火车站、汽车站、证券、广场、体育馆、媒体、广告等公共场所。
显示屏后的单片机、电子部件实现电子显示的功能。
其信息的动态变换、刷新，就得通过通讯线，由运算机来操纵。
能够方便实现公布信息的内容输入、编辑排版、动态显示等全部功能。
实现“所见所得”的成效－－－即电脑屏幕所见的成效，确实是LED电子显示屏所显示的成效！
LED显示屏如何样分类（LED显示屏可依据下列条件分类）
使用环境：LED显示屏按使用环境，分为“室内LED显示屏”、“户外LED显示屏”、“半户外LED显示屏”。
”
显示颜色：LED显示屏按显示颜色，分为单基色LED显示屏，双基色LED显示屏和全彩色LED显示屏。
其中单色LED屏，通常是单红色。
显示性能：LED显示屏按显示性能分为文本LED显示屏，图文LED 显示屏，运算机视频LED显示屏，电视视频LED显示屏和行情LED显示屏。
行情LED显示屏一样证券、利率、期货等用途的LED显示屏。
差不多发光点：非行情类LED显示屏中，室内LED显示屏按采纳的L ED单点直径可分为Φ3mm、Φ3.75mm、Φ5mm、Φ8mm和Φ10mm等显示屏；室外LED显示屏按采纳的像素直径可分为Φ19mm、Φ22mm和Φ2 6mm等LED显示屏；行情类LED显示屏。
LED显示屏系统组成
LED显示屏示意图
LED显示屏差不多配件组成
显示屏单元板（模组）
显示屏箱体（外框）
开关电源
信号连接线
操纵系统
运算机
五类双绞网线，或者232串口通讯线。
LED显示屏安装及注意事项
显示屏安装方式
吊挂式（适合与室内）
壁挂式（室内或者户外）
镶嵌式（室内或者户外）
立柱式（户外广场适用）
屋顶式（屋顶或者高速公路适用）
显示屏安装注意事项
显示屏安装前，需检查安装面平坦、牢固。
显示屏安装需严格按照设计规范进行安装，不能私自改变安装配件的连接方式和原材料。
显示屏安装之间需严格按照公差范畴及平坦施工。
所有电器转接线需连接正确同时检查确认。
安装位置需考虑当地的环境变化和实际情形由专业的人员负责设计及施工。
室外显示屏需考虑显示屏的防水防尘及防腐蚀，防雷电。
显示屏安装时需要考虑当地的气温，保持显示屏的散热及通风良好。
LED显示屏使用注意事项
显示屏调试步骤
第一检查好LED显示屏及操纵系统的供电及信号线连接是否正确，用万用表或者检查电源部分是否有短路，如确定无误，则通电。
安装LED显示屏播放软件（一样由制造商配备），显示屏操纵调试可参考对应不同的产品型号。
静电防护要求：
运算机及显示屏接地要良好，小功能LED显示屏不需要。
LED显示屏供电的插座或者开关接地要稳固，接地电阻小天4欧姆。
测试接地点法：把万用表调到交流1000V档，红色表笔对火线，黑色对地线，如果测得有220V电压即为接地正常。
不能够带电插拔数据线和其它接插件，更不能带电修理。
外结构加工时，如需焊接，需对显示屏进行爱护处理。
发光面爱护：
在运输时需要对显示屏发光面用防静电珍宝棉爱护。
运输时不能有雨水或者其他液体进入显示屏。
在运输需对显示屏进行标识讲明：正面，上面，下面。
放下面重物叠压，防伪淋雨，防腐蚀等标志。
使用时显示屏的发光面不能有硬物撞击。
显示屏简单故障检修方法。
