冲床送料机的搭配材料架种类及特性
常见几种冲床送料机的种类及优缺点介绍

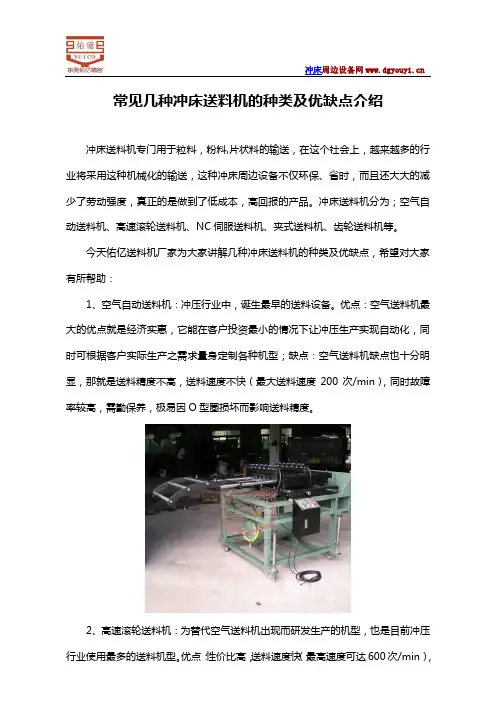

常见几种冲床送料机的种类及优缺点介绍冲床送料机专门用于粒料，粉料,片状料的输送，在这个社会上，越来越多的行业将采用这种机械化的输送，这种冲床周边设备不仅环保、省时，而且还大大的减少了劳动强度，真正的是做到了低成本，高回报的产品。
冲床送料机分为；空气自动送料机、高速滚轮送料机、NC伺服送料机、夹式送料机、齿轮送料机等。
今天佑亿送料机厂家为大家讲解几种冲床送料机的种类及优缺点，希望对大家有所帮助：1、空气自动送料机：冲压行业中，诞生最早的送料设备。
优点：空气送料机最大的优点就是经济实惠，它能在客户投资最小的情况下让冲压生产实现自动化，同时可根据客户实际生产之需求量身定制各种机型；缺点：空气送料机缺点也十分明显，那就是送料精度不高，送料速度不快（最大送料速度200次/min），同时故障率较高，需勤保养，极易因O型圈损坏而影响送料精度。
2、高速滚轮送料机：为替代空气送料机出现而研发生产的机型，也是目前冲压行业使用最多的送料机型。
优点：性价比高，送料速度快（最高速度可达600次/min），无能耗、送料精度高且稳定；缺点：安装受限（必须冲床有输出轴，且输出轴不能过短）、送料步距调节繁琐（通过调节偏心盘的偏摆幅度来调整）、适用范围受限（最大适用料宽700mm、料厚3.5mm、步距300mm）、定制化程度不高。
3、NC伺服送料机：首款将伺服系统引入送料机中而诞生的机型，由伺服马达驱动送料滚筒实现送料动作。
优点：适用范围广、送料精度高（通常可达±0.02mm）、调试使用简便（触摸屏点控式操作）、定制化程度高（可定制厚板型、强力型、偏摆式）；缺点：送料速度慢（气动式NC伺服送料机最快200次/min，机械式NC伺服送料机最快300次/min）、价格较高（内含全套伺服电控系统）。
4、夹式送料机：专为高速冲床而研发生产的送料机型。
优点：送料速度快（送料速度可达1200/min）、精度高、操作简便；缺点：适用范围小（0.1-1.5mm薄板料带）、机型种类少、价格高。
冲床NC自动送料机特点与选型

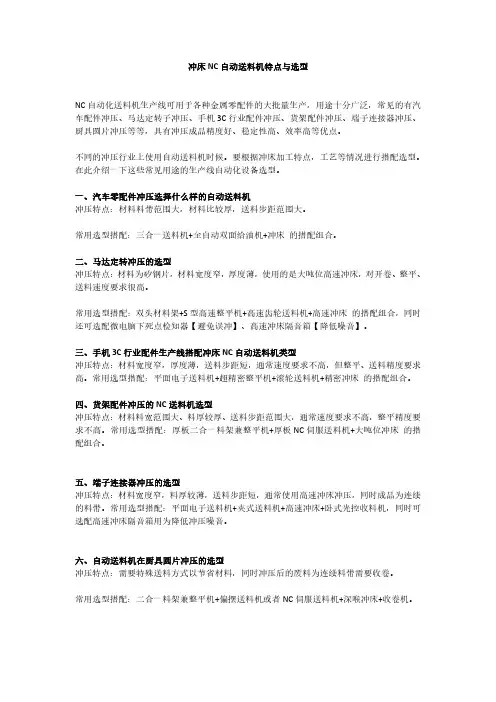

冲床NC自动送料机特点与选型NC自动化送料机生产线可用于各种金属零配件的大批量生产，用途十分广泛，常见的有汽车配件冲压、马达定转子冲压、手机3C行业配件冲压、货架配件冲压、端子连接器冲压、厨具圆片冲压等等，具有冲压成品精度好、稳定性高、效率高等优点。
不同的冲压行业上使用自动送料机时候。
要根据冲床加工特点，工艺等情况进行搭配选型。
在此介绍一下这些常见用途的生产线自动化设备选型。
一、汽车零配件冲压选择什么样的自动送料机冲压特点：材料料带范围大，材料比较厚，送料步距范围大。
常用选型搭配：三合一送料机+全自动双面给油机+冲床的搭配组合。
二、马达定转冲压的选型冲压特点：材料为矽钢片，材料宽度窄，厚度薄，使用的是大吨位高速冲床，对开卷、整平、送料速度要求很高。
常用选型搭配：双头材料架+S型高速整平机+高速齿轮送料机+高速冲床的搭配组合，同时还可选配微电脑下死点检知器【避免误冲】、高速冲床隔音箱【降低噪音】。
三、手机3C行业配件生产线搭配冲床NC自动送料机类型冲压特点：材料宽度窄，厚度薄，送料步距短，通常速度要求不高，但整平、送料精度要求高。
常用选型搭配：平面电子送料机+超精密整平机+滚轮送料机+精密冲床的搭配组合。
四、货架配件冲压的NC送料机选型冲压特点：材料料宽范围大、料厚较厚、送料步距范围大，通常速度要求不高，整平精度要求不高。
常用选型搭配：厚板二合一料架兼整平机+厚板NC伺服送料机+大吨位冲床的搭配组合。
五、端子连接器冲压的选型冲压特点：材料宽度窄，料厚较薄，送料步距短，通常使用高速冲床冲压，同时成品为连续的料带。
常用选型搭配：平面电子送料机+夹式送料机+高速冲床+卧式光控收料机，同时可选配高速冲床隔音箱用为降低冲压噪音。
六、自动送料机在厨具圆片冲压的选型冲压特点：需要特殊送料方式以节省材料，同时冲压后的废料为连续料带需要收卷。
常用选型搭配：二合一料架兼整平机+偏摆送料机或者NC伺服送料机+深喉冲床+收卷机。
冲床各部件功能详细介绍【详解】
1.上模上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
2、上模座上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
3、下模下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
4、下模座下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
5、刃壁刃壁是冲裁凹模孔刃口的侧壁。
6、刃口斜度刃口斜度是冲裁凹模孔刃壁的每侧斜度。
7、气垫气垫是以压缩空气为原动力的弹顶器。
参阅“弹顶器”。
8、反侧压块反侧压块是从工作面的另一侧支持单向受力凸模的零件。
9、导套导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
10、导板导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
11、导柱导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
12、导正销导正销是伸入材料孔中导正其在凹模内位置的销形零件。
13、导板模导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
14、导料板导料板是引导条（带、卷）料进入凹模的板状导向零件。
15、导柱模架导柱模架是导柱、导套相互滑动的模架。
(参阅“模架”)。
16、冲模冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
17、凸模凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
18、凹模凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
19、防护板防护板是防止手指或异物进入冲模危险区域的板状零件。
20、压料板（圈）压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。
21、压料筋压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。
送料机和冲床配合原理

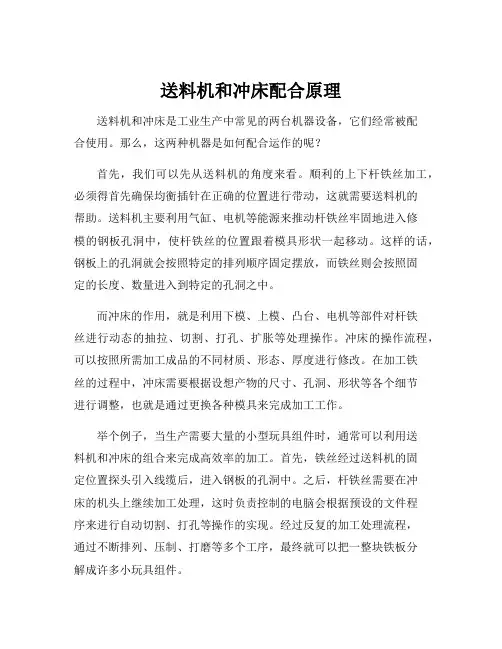

送料机和冲床配合原理送料机和冲床是工业生产中常见的两台机器设备，它们经常被配合使用。
那么，这两种机器是如何配合运作的呢？首先，我们可以先从送料机的角度来看。
順利的上下杆铁丝加工，必须得首先确保均衡插针在正确的位置进行带动，这就需要送料机的帮助。
送料机主要利用气缸、电机等能源来推动杆铁丝牢固地进入修模的钢板孔洞中，使杆铁丝的位置跟着模具形状一起移动。
这样的话，钢板上的孔洞就会按照特定的排列顺序固定摆放，而铁丝则会按照固定的长度、数量进入到特定的孔洞之中。
而冲床的作用，就是利用下模、上模、凸台、电机等部件对杆铁丝进行动态的抽拉、切割、打孔、扩胀等处理操作。
冲床的操作流程，可以按照所需加工成品的不同材质、形态、厚度进行修改。
在加工铁丝的过程中，冲床需要根据设想产物的尺寸、孔洞、形状等各个细节进行调整，也就是通过更换各种模具来完成加工工作。
举个例子，当生产需要大量的小型玩具组件时，通常可以利用送料机和冲床的组合来完成高效率的加工。
首先，铁丝经过送料机的固定位置探头引入线缆后，进入钢板的孔洞中。
之后，杆铁丝需要在冲床的机头上继续加工处理，这时负责控制的电脑会根据预设的文件程序来进行自动切割、打孔等操作的实现。
经过反复的加工处理流程，通过不断排列、压制、打磨等多个工序，最终就可以把一整块铁板分解成许多小玩具组件。
总的来说，送料机和冲床的配合运作原理，是一种多项操作流程的协同处理方式。
只有严格按照加工工艺的要求，不断研发、更新设备，才能保证加工质量、量产效率、降低成本，为工业生产带来更多实际的应用价值。
重型材料架使用说明
重型材料架使用说明一、MT型重型材料架结构：1.A字架2.碟片3.连杆4.调经螺杆5.调径手柄6.感应杆7.电器箱8.感应线9.调整螺钉二、MT型重型材料架性能特点：1.适合各种卷料之收和送。
2.可加装马达动力，以配合送料装置。
3.刹车装置松紧可调整，主轴使用加强型。
4.使料卷转动平顺，并增加其负荷力。
5.适用薄板金属材料均可。
6.配合冲床之全自动生产不可缺少部件。
三、重型材料架基本参数：目前市场上的重型材料架分有动力和无动力两种，区别在意材料架内部是否放置减速机和马达，市场上的重型材料价格在3000到9000范围内，属于标准机型。
标准机型有一些常规的数据，是根据标准的卷料来决定的。
卷料标准的内径为4 50-530mm，标准的外径为1200mm，以下是常见的重型材料架基本参数：MT-200：这种标准型号放置的材料最大宽度为200mm，材料最大重量为800k g，送料速度15m/min；MT-300：这种标准型号放置的材料最大宽度为300mm，材料最大重量为1000 kg，送料速度15m/min；MT-400：这种标准型号放置的材料最大宽度为400mm，材料最大重量为2000 kg，送料速度15m/min；MT-500：这种标准型号放置的材料最大宽度为500mm，材料最大重量为3000 kg，送料速度15m/min；MT-600：这种标准型号放置的材料最大宽度为600mm，材料最大重量为3000 kg，送料速度15m/min；MT-700：这种标准型号放置的材料最大宽度为700mm，材料最大重量为3000 kg，送料速度15m/min；重型材料架的选择还要注意材料的厚度和弹性，如果材料弹性很大，那么应加装压料臂，材料过重需要定制和选择型架液压扩张，方便使用。
四、特殊定制：1.加装变频器，使送料速度可改变。
2.内径可定制，卷料标准内径是450-530mm，外径是1200mm，如果超出标准范围，需定制。
冲压常用设备介绍
冲压常用设备介绍1. 冲床（Press）冲床是冲压工艺中最常用的设备之一。
它是一种利用冲击力将金属材料加工成所需形状的机械设备。
冲床主要由机架、滑块、压板、进给机构和控制系统等组成。
1.1 机架机架是冲床的主体部分，通常由钢板焊接而成。
它是冲床的支撑和固定部件，承受着冲床上所有工作力和载荷。
1.2 滑块滑块是冲床的上部运动部件，用于提供冲击力和控制下模的上下运动。
在冲压过程中，滑块会通过压板将金属材料进行冲压成形。
1.3 压板压板是冲床的下部固定部件，用于固定模具和承受工作力。
它通常由厚钢板制成，具有足够的强度和刚性。
1.4 进给机构进给机构用于将金属材料送入冲床的工作区域，并将其定位在正确的位置。
常见的进给机构包括手工进给、气动进给和液压进给等。
1.5 控制系统控制系统用于控制冲床的运行参数，包括滑块的下降速度、停留时间和冲压力度等。
现代冲床通常配备了计算机数控系统，可实现自动化生产。
2. 剪板机（Shearing Machine）剪板机是常见的冲压设备，主要用于将金属板料按照所需尺寸进行裁剪。
它由机身、刀座、刀片、压板和液压系统等组成。
2.1 机身机身是剪板机的主体部分，通常由钢板焊接而成。
它提供了剪切过程中需要的稳定和刚性。
2.2 刀座和刀片剪板机上的刀座和刀片用于将金属板料进行切割。
刀座通常由铸铁材料制成，刀片则可以根据需要选择不同材质和形状。
2.3 压板压板用于固定待剪切的金属板料，以确保切割过程中的稳定性和精确度。
压板通常由钢板制成，并配有气缸控制。
2.4 液压系统液压系统是剪板机的关键部件，用于提供切割所需的压力。
它通常由液压油箱、泵站、阀门和管路组成。
3. 冲片机（Punching Machine）冲片机是专用于金属材料冲孔的设备，广泛应用于制造业。
它由机身、上模、下模和进给机构等组成。
3.1 机身冲片机的机身由钢板焊接而成，提供了冲压过程所需的稳定性和刚性。
3.2 上模和下模上模和下模是冲片机的关键部件，用于将金属材料进行冲孔。
三合一料架整平送料机优点有哪些？
体积(长×宽×高)(长×宽×高)
3800×2150×1800
三合一料架整平送料机适用范围：
1、东莞佑亿精密三合一料架整平送料机适用于产品广泛应用 于五金、冲压、电子、电器、科技、汽配、金属、包装、实业、精 密、航空、箱柜、机械、电气、机电等行业。 2、适用于带钢，铝，铜，不锈钢、铁等材质卷料。
东莞佑亿精密三合一料架整平送料机标准配置： ■光电料弧控制系统; ■送料出口导料架装置; ■压料臂装置; ■送料线高度采用丝杆蜗轮调整装置; ■料架含空压碟式刹车装置 ■百分表; ■料弧控制滚轮; ■材料变频调速; 选购配置 ■送料线高度电动调节装置; ■油压自动上料台车;
三合一料架整平送料机优点有 哪些？
东莞佑亿精密18年专业研发生产销售三合一送料机，
薄板三合一送料机、中板三合一送料机、厚板三合一送 料机可适用于不同材料厚度，佑亿三合一料架整平送料 机省空间，耐用，操作简单，对特长、特宽、较厚材料 等效果特别好，速度快，精度高，零工伤，下面我们大 家就一起来了解了解佑亿三合一料架整平送料机相关知 识及产品参数。
三合一料架整平送料机优点： 1、东莞佑亿精密三合一送料机是集送料、矫正、料架三机一体 全自动送料装置，高技术，高精密，高效率，在冲床周边设备系列 产品上可说是矫正送料机的顶点表现，其功能及优点特多，省空间， 耐用，操作简单，对特长、特宽、较厚材料等效果特别好，在工业 界一致被认为最先进之自动送料装置。 2、三合一送料机：滚轮整平机与送料机安置于同一机台上，可 减少送料与整平时误差达到高精度要求，安装时方便且不占空间
4、 三合一送料机简洁之构造设计，维修保养、管理均简单化，并加 强操作者作业之安全性 ;滚轮镀铬，高精度，非常耐用 5、东莞佑亿精密三合一送料机可任意设定送料长度，操作容易，安 全及稳定性高，将卷料前端压平方便材料进入滚轮。马达带动压料 臂装置，可使材料不会松散。
浅谈三合一送料机的优点及三合一送料机常见问题
浅谈三合一送料机的优点及三合一送料机常见问题现如今，基本在任何一家工厂中我们都能够看见三合一送料机的踪影，既然有这样的一种现象存在，那么三合一送料机究竟有着什么样的优点受到众多厂家们的欢迎呢？我们今天就来说说这个三合一送料机的优点有哪些?缺点有哪些？以及常见问题和解决方案。
三合一送料机优点：1、三合一送料机具有操作简便的优点。
那么为什么说该送料机具有着这样的优点，那是因为该送料机是集材料架、整平机以及送料机三种机器为一体的自动送料的装置，全设备的控制旋钮，开关等均一并集中在控制台，工作人员不必往返即可掌控全局。
该送料机采用的都是高技术、高效率的运作方式，在所有的冲床设备当中，三合一的冲床送料机可以说是优异的性能修正。
该送料机在业界可以说是有目共睹的先进自动的送料装置。
2、三合一送料机还具有着安装方便的优点，根据需求的不同，三合一送料机通常分为3个部分，3部分的连接非常简单快捷，用螺丝固定即可，极大的减少安装所花费的时间，迅速进入投产状态，安装完成后的三合一体型也较小，极大的节省了厂房占用面积，使得厂房能容纳更多的设备，减少厂房租用成本，将利益最大化。
3、三合一送料机适用范围更广，能加工分体式冲压生产线所不能加工的厚板及高强力金属厚板材料，适用各种金属片送料及矫正。
分体式冲压生产线只要适用于4.0mm以下的薄板、中板材料，一旦厚度较厚，材料刚性大时，就无法在使用其进行加工生产了，使得不少客户只能采用购置片材，人工送料的方式进行冲压生产，而冲压三合一送料机的出现则从根本上解决了这一加工难题，其最大伺服料厚可达8mm，而且能适用于各种高强度板材的加工生产，让厚板材料的加工生产也能实现自动化。
4、三合一送料机还具有精度高的优点。
由单台材料架、伺服机、送料机组成的分体式冲压生产线，是完全分开的三台设备，每台设备之间都存在待料区，而这就使得即使给每台设备都装上变频器，其运转、搭配也不能完全同步，最终或多或少都会影响到伺服、送料的精度，而冲压三合一送料机将料架、伺服、送料集成到一台机台上，使得机台的搭配实现了完全的同步，PLC闭环系统的控制，真正确保了伺服送料精度。
