自动化生产线说明书数控冲床送料系统(冲压生产线)使用说明书广东省佛山市智德自动化技术有限公司联系电话：Qq:安全提示1、！本机为自动化生产设备，它的运行是由程序自动控制的，必须由经过设备厂家培训的专门人员进行操作，严禁未经培训的人员操作机器。
2、！严禁在冲床未完全停止的情况下，伸手到模具下面。
3、！更换或调试模具的时候请关掉柜子上的电源钥匙开关。
目录一、主要功能与特点二、系统软硬件构成三、安装与调试四、触摸屏系统及参数介绍首页主画面参数设置手动画面报警信息坐标参数喷油参数五、两台单独工序触摸屏介绍主画面参数设置报警信息六、按钮介绍主控制按钮面板介绍两个单独加工工序按钮介绍七、注意事项八、紧急及故障处理附件：继电器位置及作用图PLC I/O图电路图产品简介本产品由控制系统、主送料机、主冲床和两台单独加工工序设备组成。
控制系统与一般的普通冲床联机后即可把冲床改造成自动数控冲床。
从而具有了条料自动精确进给、自动冲压、废料自动排除的功能。
由于它具有高速、精确的特性，就能够实现原材料的最大利用率，提高产品的合格率，进而提高生产效率，降低成本。
同时也改进了操作人员的劳动环境，使操作人员有可靠的安全保障，能够实现一人监控、操作多台机器，从而大大节约了人力资源，大大节约了生产成本。
特别说明：没有我厂电气工程师的允许，不要改动电气控制柜里的线路、PLC和触摸屏里的程序、伺服驱动器里的参数。
否则造成的后果自负。
一、主要功能与特点1、安装方便，对一般的普通冲床稍做改进即可实现联机。
2、高精度与高速度进给。
用伺服电机进行运行控制，可实现精确到0.01mm的移动距离。
3、操作简单，容易上手。
本系统配备了威纶通的彩色触摸屏，能够实现图形化操作方式，界面简洁直观，所有操作“一指即可”。
4、加工尺寸可灵活调整。
对于不同尺寸的工件，只需进触摸屏简单设置即可。
二、系统软硬件构成1、硬件部分电气控制柜：系统的核心控制部分，安装有主要控制元件。

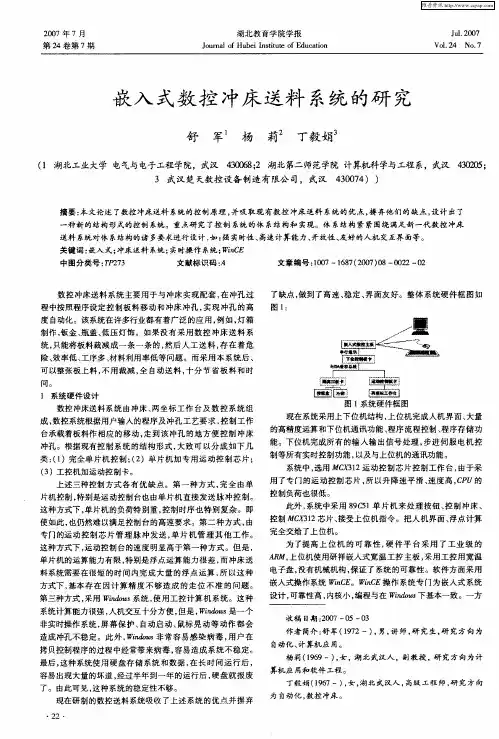

嵌入式数控冲床送料系统的研究
模 块
模 块
２２ 运动仿 真模块 ．
图 ２上位机软件结构
运动仿真 模块 是本 系统的持点 ： 一方面 ， 实现 了冲孔过 程
实时显示 和全仿 真显示 两 种方 式 ， 精确 到冲孔 的每 一个 步 能 骤， 用户 能很直观的检查 指令 中的错误 。针对多 冲头方 式 ， 实
［］ ４ 朱志红 ， 陈蔡 涛． 于 Ａ Ｍ 的嵌入 式数控 系统方案研 究与 基 Ｒ
应 用． 造 业 自动 化 ，０５， １ ） 制 ２０ （１．
・
２３ ・
上 机 软 件 构
（） ３ 为了防止一条命 令 因为重复发送造成 重复 执行 ， 我们 将每条指令进行 了循 环编 号 ， 下位机 会 自动 丢弃 同编 号 的命
令。
通 讯
检 测 显
示
（ ） 了缓解通讯速度 和运 动速度不 匹配问题 ， ４为 我们在下
位机设计了 ２６条指令 的 ＦＦ ５ ＩＯ缓冲 ， 保证 了指令传输 的稳定
（） １ 设计 了如下 的帧结构 ：
［］ ２ 陈章龙 ， 强， 时 亮． 入式技 术与 系统——， １ 一 唐志 涂 嵌 ｎ
ｃ／ ａ ｅ结构与开发 ［ ］ 北京航 空航 天大 学出版社 ，０ ４ ． ２０ ． ［ ］ 曦， 宇． 入 式 系统 Ｗ ｎｏ ｓＣ 开发 技 巧 与 实例 ３傅 齐 嵌 ｉｄｗ Ｅ
好， 能满足 国内大 部分厂家的需要 ， 完全可 以替代 昂贵 的进 口
同类设备 。 参考文献 ： ［］ １ 陈向群 ， 雷， 王 马洪兵 ， 向勇等． ｉ ｏ ｓｃ ． Ｗ ｎ ｗ ｄ 及应 用教程 ［ ］ 北京 ： ． 机械 工业 出版社 ，０ ３ ２０ ． 系统分析
冲床送料器原理
冲床送料器原理
冲床送料器的原理是通过一定的机械结构和动力方式，将工件从一个位置移动到另一个位置，以便进行下一道工序的加工。
冲床送料器通常由送料装置和送料驱动装置组成。
送料装置包括工件夹持装置和工件输送装置，用于稳固和输送工件。
输送装置通常由滚轮、链条等组成，可以根据工件形状的不同进行调整，以确保工件的稳定输送。
送料驱动装置通常由电机、齿轮箱、链条等组成。
电机提供动力，齿轮箱将电机的转速和扭矩传递给链条，最终实现工件的送料。
在工作时，工件首先由工件夹持装置夹持住，然后由输送装置将其送入冲床的工作区域。
冲床通过冲击力对工件进行加工，加工完成后，工件再由输送装置将其送出。
为了确保工件的准确送料，冲床送料器通常配备了传感器和控制系统。
传感器用于检测工件的位置和状态，以及检测输送装置的运行状态。
控制系统根据传感器反馈的信息，对电机进行控制，以实现准确的送料。
总之，冲床送料器的原理是通过机械结构和动力方式实现工件的稳定输送，以满足冲床加工的需求。
它在工业生产中起着重要的作用，提高了生产效率和加工质量。
冲床自动送料机设置以及安装方案【必看】
冲床自动送料机可搭配各种类型、品牌、吨位的冲床使用，即可配合传统大飞轮普通冲床、又可搭配气动精密冲床以及各种进口品牌冲床使用。
冲床自动送料机虽可配合的冲床有很多种，但其安装与调试方法基本都是相同的，主要分为5大步骤：1、将冲床自动送料机的安装板固定在冲床下台面的侧边上。
注意将冲床自动送料机的安装板对准台面的T型槽中间位置，依照安装板上的孔位在台盘侧边位置钻4个M16的牙孔，然后固定好。
2、用叉车或行车将冲床自动送料机机头升起，使其对准固定在台盘上安装板的键槽内，并用配套的螺栓将机头固定好。
3、固定冲床自动送料机的滑板通常都有100mm左右的调整量可供调整，当冲床安装好模具后，可将滑板上的两个螺栓松开，调整固定于安装板上的螺栓，根据模具的高度调整好冲床自动送料机的送料高度，然后将螺栓紧固即可。
4、设定好冲床自动送料机的放松。
若安装的送料机为气动送料机，则需在冲床的凸轮组上接好放松信号线，并在冲床行程接近180度时，调整使冲床自动送料机处于放松状态。
若安装的为机械式冲床自动送料机，则要在冲床滑块上的对应位置安装好放松打杆。
(特别说明：如冲压冲压材料较薄且托料板至下模之间若有一段距离，则必须加装导料板，避免送料机送料时出现偏斜现象)5、接好与冲床凸轮相连的送料信号线，并设定好冲床滑块在270度时送料机开始送料，若冲床没有凸轮组，则需另行加装微动开关或接近开关来实现送料机的自动送料与放松冲床电源开启→手动→电机运行（亮）→手动→运行检测送料机总开关→u盘插入→文件→可移动磁盘→EOB(确认) →找程序（dxf）→F3(复制) →文件→D盘（eob）→PROG文件夹（eob）→f4粘贴（eob）→找到复制文件（dxf）(eob) →点击转为（cnc）找到转化的（cnc）eob两次→运转编辑→录入→翻到最后（page翻页键）→找到M30上一条→光标移到最右边→蓝色光标闪烁→按eob创建命令→输入G28 X0 Y0 (复位保存) →运转找零点手动（太远了，可用手动）→单步（微调）上下箭头调精确度看显示屏上的step →按x- x+ y+ y- 调节距离→找到零点后→按归零→再按x y →x y 坐标闪烁→按取消冲压运行→自冲→冲压锁定（红灯亮）→启动（料架会动）出问题一松料夹→卸料→按归零→启动（料夹归零）二中途继续冲压复位→归零→启动（回零点）→上料对零点→冲压锁定→单冲→自动→启动→按一次启动走一步→走到应冲位置上一步（关掉冲压锁定）→启动→无问题→关闭单冲→启动调冲压速度参数→找009 x快移速率010y快移速率→蓝色光标→录入→输入要的数值→eob完成录入025进给速度026进给起始速度027进给加速度参数→048x 轴归零速度（不超过009 010）冲床送料机专门用于粒料，粉料，片状料的输送，当冲切头通过刀模作用于被加工物的瞬时，作用油缸内的压力并未达到额定压力，压力将随着接触（切入工作物）的时间增加而增加，直到电磁换向阀接收到信号，换向阀换向，冲切头开始复位；这时油缸内的压力由于受到进入油缸的压力油时间的限制，可能并未达到设定的额定压力值；也就是说，系统压力未达到设计值，冲切就已经完成1、主体中心大孔研磨后电镀，能更好地保证中心大孔的圆柱度和直线度，因此中心大杆的运动更加顺畅。
冲床的工作原理
冲床的工作原理概述冲床是一种常见的金属加工设备，用于将金属板材或者带材加工成所需形状的零件。
冲床的工作原理可以简单概括为利用冲击力将金属材料冲切或压制成所需形状的过程。
本文将详细介绍冲床的工作原理及其关键部件。
工作原理冲床的工作原理主要包括以下几个步骤：送料、定位、下冲、返回和卸料。
1. 送料：在冲床开始工作之前，需要将金属板材或者带材通过送料机构送入冲床工作区域。
送料机构通常由进料轮和进料滚轮组成，通过转动将材料送入冲床。
2. 定位：当材料进入工作区域后，冲床会利用定位销或夹具将其准确定位。
定位的准确性对于冲床的加工结果至关重要。
3. 下冲：一旦材料准备就绪，冲床会通过上下冲程完成冲击动作。
冲床的冲击力来自于上冲的压力，通常由液压系统或气动系统提供。
上冲动作将冲头按照所需形状冲压在金属材料上，使其形成零件。
4. 返回：在冲床完成冲压动作后，冲头会返回初始位置，准备进行下一次加工。
返回动作通常由液压或气动系统控制。
5. 卸料：完成冲床加工后，零件会被卸下。
卸料方式通常根据具体工艺要求而定，可以通过排料斗、传送带等方式将零件移出工作区域。
冲床的关键部件冲床的工作原理离不开以下关键部件：1. 主机部分：主机部分由机身、液压系统、传动系统组成。
机身是冲床的基本结构，液压系统提供冲击力，传动系统将动力传递给冲头。
2. 进料系统：进料系统包括进料轮和进料滚轮，用于将金属板材或带材送入工作区域。
3. 定位系统：定位系统包括定位销或夹具，用于将材料准确定位，确保加工的准确性。
4. 冲击系统：冲击系统由液压或气动系统提供上冲动力。
液压系统通常由液压泵和液压缸组成，气动系统由气源和气缸组成。
5. 控制系统：冲床的控制系统包括机械控制系统和电气控制系统，用于控制冲床的运行和加工参数的调节。
应用领域冲床具有高效、精确和重复性好的特点，广泛应用于金属加工行业。
它可以用于冲孔、冲剪、冲压、弯曲、拉伸等多种加工工艺，适用于汽车零部件、电子元器件、家具五金等众多行业。
冲床的原理是什么
冲床的原理是什么
1. 冲床的主要结构
冲床主要由冲压机构、模具定型机构、送料装置、控制系统组成。
2. 冲压成型的原理
冲头在驱动机构带动下迅速下移,模具在其作用下闭合,对工件进行压力成型。
3. 利用冲击力进行成型
冲头在高速移动过程中获得动能,并在瞬间作用转换为冲击力,对工件实现压力成型。
4. 模具实现成型定型
上下模具的相互闭合运动,使工件在冲击压力下获得所需的形状和尺寸。
5. 不同结构实现各向压力
通过不同的冲头结构,可以实现单向冲压、两向冲压或包围冲压,获得全方位压力。
6. 送料装置进行定位
送料装置将工件准确定位在模具间,保证每个工件的成型质量。
7. 控制系统精确控制冲击
电气或电子控制系统精确控制冲头的运动曲线,实现对冲击过程的精确控制。
8. 具有高效率和质量稳定性
冲床冲压可实现高速加工,并保证产品的尺寸精度和质量稳定性。
NC电脑送料机的作用
NC电脑送料机的作用
NC电脑送料机的功能，用途作用是什么，又是用在什么地方的呢，NC电脑送料机是一种由伺服系统控制，马达驱动加力于钢板卷料，使得材料能够持续精准稳定对冲床或者冲压机送料的设备，也是冲床送料机的一种，增加了伺服控制系统，操作和使用更方便。
NC电脑送料机原理前面我们也讲过并不复杂，也是冲床周边设备的一种。
NC电脑送料机功能：在冲床作业生产中，能够代替人工对冲床进行给料动作，并且具有连续性，精度比人工操作更加稳定。
采用了交流伺服控制系统让设备能够高速度，高精度的让送料精确度达到在±0.1mm左右且可避免累积误差，同时在原材料生产成型，打孔，冷弯属型都可以达到高精度，误差特别小!。
做到了人工作业无法完成的送料精度，另外像三合一NC电脑送料机，同时具备开料，整平以及送料等多个功能，以及自动上下料，入料功能。
而伺服偏摆型送料机，则具有左右移动功能，可以实现左右移动式给料，针对圆形产品冲压，合理排位有效减低原材料的浪费。
NC电脑送料机用途，应用行业是什么呢，适用于家具、电子、航空、汽配、五金、电器等行业，特别是近几年我国汽车工业发展势头强劲，随着汽车消费市场的不断扩大，汽车制造业也进入了快速发展的状态，其中汽车工业直接需求最大的，冲床三合一NC电脑送料机当中50%的客户为汽车行业。
冲床自动送料装置设计
冲床自动送料装置设计介绍冲床自动送料装置在工业生产中扮演着重要的角色，它可以实现自动送料和自动生产，大大提高了生产效率和精度。
本文将探讨冲床自动送料装置的设计，包括设计原理、组成部分和实现方法，让读者了解自动送料装置的基本工作原理和设计要点。
设计原理冲床自动送料装置的设计原理是利用机器人或其他自动装置将工件送入冲床。
在实际生产中，主要采用两种设计方案：方案一：气缸设计这种设计方案主要是通过使用气缸来完成送料装置的自动化。
具体来说，气缸可以通过压缩空气来快速移动操作臂，将工件送入冲床中进行加工。
该方案成本低廉，易于维护，但是其移动速度受到了气源压力和工件重量的限制。
方案二：电机设计该方案则主要通过电机的转动来完成自动送料装置的设计。
电机驱动送料装置移动，将工件送入冲床进行加工。
相对于气缸设计方案，它可以实现快速移动和精准定位，也可以根据需要进行各种精细的控制。
但其成本较高，需要较为复杂的控制系统进行配合，维护难度也相对较大。
组成部分冲床自动送料装置由多个组成部分构成，包括：操作臂操作臂是送料装置的核心传动装置。
它负责将工件送入冲床中进行加工。
根据不同的设计方案，操作臂可以使用气缸或电机控制。
控制器控制器是自动送料装置的关键部分，负责控制送料装置的运动和维护其正常工作。
控制器需要根据业务需要，针对不同的工件进行编程，并完成项目调试、维护和升级等一系列工作。
传感器传感器可以通过检测工件尺寸和位置，快速反馈信息给控制器，控制器再利用反馈的信息进行对走位进行修正，从而保证了送料装置的精度。
其他配件冲床自动送料装置还需要配备一些其他配件，如支架、传动装置、线缆等，来帮助实现正常工作。
实现方法在实际的设计中，我们可以采用以下步骤来完成冲床自动送料装置的设计：步骤一：确定设计方案根据业务和生产需要，我们需要确定适合自己的设计方案。
如何选择方案，需要从成本、效率、精度等不同方面进行评估，并进行一个比较。
步骤二：确定操作臂的类型具体操作臂的选择则要根据自动送料装置的设计方案和工作环境选择。
