小型中央空调的BA系统设计(精)
BA系统介绍
螺杆机组 卸载方式: 1 改变滑阀开度(卸载效率一般)
直燃机组 卸载方式: 1 改变蒸汽(燃气)流量(特殊情况使用,能耗高)
楼控系统功能的实现
楼控系统对制冷主机的控制
100 90 80 70 60 50 40 30 20 10 0 20%
40%
60%
80%
100%
制冷量 耗电量
楼控系统功能的实现
楼控系统对制冷主机的控制
300
250
200
150
有楼控耗电量
并行耗电量
100
50
0 60% 90% 120% 150% 180% 240% 300%
楼控系统功能的实现
楼控系统对给排水系统的控制
楼控系统功能的实现
楼控系统对其他设备的控制
解决方案
楼控系统功能的实现
楼控系统如何节约能源
建筑内部最主要的能耗设备就是空调 系统,一般情况下,空调系统的耗电量占 整个建筑运行费用的70%左右,楼控系 统通过对空调系统进行控制,可以大幅 度降低空调系统的耗电量,同时增加建 筑的舒适度.
右边为中央空调系统的一般结构,楼控 系统通过对各个部分进行控制,使整个 系统运行在高效状态下.防止出现冷量 浪费和制冷不足的状态的出现.
楼控系统功能的实现
楼控系统对制冷主机的控制
楼控系统功能的实现
楼控系统对制冷主机的控制
冷却水温 水流量
冷冻水温
平衡阀开度 压差值
节约能源消耗功能的实现
楼控系统对制冷主机的控制
测量冷却水供/回水温度、压差 测量冷冻水供/回水温度、压力 测量冷冻水回水流量 控制旁通阀开度 计算出空调系统的冷负荷； 冷负荷、运行时间累计、季节特性，决定的启停台数，达至最佳的节能状 态； 控制相关水泵及碟阀开关； 根据冷却塔运行台数及运行方式控制相关进水碟阀开关； 可调整的延迟时间功能。 调节冷却塔风机启停，使冷却水供水温度达到设定要求 故障停机；
中央空调与BA系统1807
手 / 自 动
运 行 状 态
故 障 报 警
旁 通 阀
温 度
高 低 液 位 报 警
AI AO DI DO
X1 x3 x3 x3 x3 x4 x4 x4 x4 x6 x6 x3 x3
x1
x1 x3 x3 x2 x4 x4 x4 x4
x1 x1
x1
x1
DDC
x2
型分站
56
四、BAS监控对象
暖通空调系统的监控
二、中央空调系统
中央空调系统工作原理
五个循环使空调的冷负荷从室内转移到室外，实现热量逆向传递的过程。 图中末端风机由空调机组、新风机组、风机盘管等设备购成。 图中冷冻水泵、冷水机组、冷却水泵、冷却塔组成了冷源系统。
21
三、中央空调的基本组成
空调水系统
空调风系统
22
三、中央空调的基本组成
冷热源
23
BA
SA-保安自动化（ Safety Automation System）
FA-消防自动化（ Fire Automation System）
FA
OA
技术手段(4C)
计算机技术Computer 控制技术Control 通信Communication 图形显示技术CRT
SA
CA
37
四、楼宇自控系统
楼宇集成系统的监控范围
26
三、中央空调的基本组成
冷却塔 冷却塔的作用是将制冷机组产生的热量通过冷却水
经冷却塔释放掉。相当于家用户式空调的室外机。
27
三、中央空调的基本组成
空气处理设备
组合式空调机组 由各种空气处理功能段组装而成的不带冷热源的一 种空气处理设备，机组空气处理功能段有空气混合、均
小型中央空调的BA系统设计(精)
设计任务与要求
任务：
１）APOGEE楼宇自控系统的学习。 ２）熟悉中央空调系统的运行原理操作，熟悉其组成、操作，理 解其所包含的制冷剂循环系统、冷媒水系统、冷却水系统的原理， 理解并读其电气控制图。 ３） 对中央空调模型进行BA系统进行点位定设计、设备配置设 计、系统原理图绘制。 4）每人撰写BA系统设计方案。
要求 ：
1） 深入掌握楼宇自控系统，掌握冷热源、冷却水、冷媒水系统 的BA系统配置设计。 2） 熟悉并理解西门子APOGEE楼宇自控系统的操作运行。 3） 掌握西门子APOGEE系统的配置设计。
设计依据原则
《民用建筑电气设计规范》(JGJ/T16-92) 《智能建筑设计标准》(GB50045-95) 《电气装置安装工程施工及验收规范》(CBJ232—92) 《高层建筑设计防火规范》(GB50045-95) 《商用建筑线缆标准》( EIA／TIA—568A) 《信息技术互连国际标准》(ISO／IECl1801—95) 《采暖、通风与空气调节设计规范》(GBJ19—87)
《分散型控制系统工程设计规定》（HG/T20573-95）
系统设计
品牌选择
Ｉ／Ｏ点位设计
ＢＡ系பைடு நூலகம்图
品牌选择
之所以选择西门子APOGEE，是因为它以集散控制理论为基础 的成熟的楼宇自动化系统。它具有结构灵活、适应性强、扩展方 便、软件优化设备运行、操作简单等特点。同时，可能性、先进 性、经济性也体现其中。
APOGEE 是基于Windows NT/2000/XP 平台的系统软件包， 可直接进入中央计算机网络集成系统，与其他进入集成系统的各 子系统进行信息交换，并是集成系统中重要的环节，这也是该系 统开放性的充分表现。 西门子楼宇科技公司推出的APOGEE系统主要应用于综合办 公大楼、工厂、医院、机场的能源管理，是国际上最先进的系统 之一。
BA系统
通过在现场半年时间学习，我主要谈谈以下我对三个方面的看法；第一方面就是作为现场设计人员和非现场设计人员在工作当中分别应注意的问题。
首先，对于现场设计人员来讲，在施工进场前，要对整区域的建筑格局及涉及的相关主要系统进行熟悉，以现有图纸为基础要达到以下几点：1 带着图纸对每个区域的基本楼道和走道的路径熟悉，使图纸跟现场形成对比，找出设计图纸基本几个基本核心点，比如弱点房、网络机房、电话机房、监控中心等。
比如A点到B点，要知道怎么走最近，这样在脑海里就会有一个比较清晰的立体模型，这对于加深设计有很大的帮助。
2 对着设计图纸，查阅施工地点所在的城市的地方规范，大概了解下规范特别强调的东西跟注意的事项，找出与以往设计要求不同之处以便及时更改设计方案。
3了解每个区域涉及的布线基本情况跟整体路由走向，通过图纸了解各个区域的各系统布线架构跟布线线材：比如快球摄像机布的是SYV75-5+RVV2*1.0+RVVP2*1.0;半球摄像机和固定摄像机布的是SYV75-5+RVV2*1.0;电梯半球摄像机布的是SYV75-4+RVV2*1.0等；）4设备的安装位置和安装方式；比如：门禁读卡器是嵌入可视门口主机安装，电梯大堂的半球摄像机是吸顶安装，紧急按钮是预留86底盒安装等），安装高度在规范里面都有具体的说明包括图纸上面也会备注，另外还要明确基本的设备的供货方式。
在施工阶段，期间会有很多的变更，比如防火分区的划分、房间的增减与合并、电房位置的调整等，需要及时与装修取得进一步联系，了解其中的原因，找到并及时索取相应的相关文件。
结合文件内容跟工程部门的意见，得出初步的更改方案，交予总部审核（当然在做调整方案的同时需与总部的联系同步进行，以免由于方案的方向性错误导致所做的工作白费）。
根据设计图纸和现场的其他相关单位（装修、强电、消防、土建等）沟通图纸，确定纸上的设备与相关单位的设计图纸是否存在偏差或冲突例如天花的灯位、墙面的面板、地面的高度等，及时反映情况，及时处理；设计图纸上的点位，根据现场的装修情况和设备的使用功能，可适当的调整位置，尽量做到在不影响使用功能需求的情况下，减少对装修整体外观的影响。
浅析BA系统中冷水机组群控策略【范本模板】
浅析BA系统中冷水机组群控策略目前随着中央空调系统的广泛应用，系统节能已经成为最终用户所关注的焦点。
对于空调系统中能耗最大的冷水机组系统，它的高效节能成为空调系统节能的关键问题。
实现冷水机组节能高效稳定运行的一个非常有效的技术手段就是采用冷水机组群控.冷水机组群控是利用自动控制技术对制冷站内部的相关设备（冷水机组、水泵、冷却塔、阀门）进行自动化的监控，使制冷站内的设备达到最高效率的运行状态。
1、冷水机组群控的目的（１）节能:根据系统负荷的大小，准确控制制冷机组的运行数量和每台制冷机组的运行工况，从而达到节能并降低运行费用的目的。
(２）延长机组使用寿命：通过机组轮换、故障保护、负荷调节等控制程序，确保冷水机组的安全,延长机组的使用寿命，提高设备利用效率。
（３)设备保护:合理群控，使系统更舒适，避免过冷，更容易达到设计要求。
2、几种常见的群控模式分析第一种：每30分钟把计算出的实际冷负荷与当前运行机组的额定冷量比较，当实际冷负荷小于当前机组的额定总负荷一定量时，减少相应的机组运行；当实际负荷大于当前机组的额定总负荷一定量时，增加相应的机组运行。
这种控制策略的采用其结果是可悲的，因为空调冷负荷的实测量不可能大于目前正在运行的冷机所提供的冷量。
打个比方：有一台电扇（在常规的环境和标准的供电下，其出厂的标注是)最大转速25转/秒，但你说在同样的环境、条件下，通过某种“科学"手段实测出的转速是30转/秒，大于25转/秒。
这显然是不符的,有点本末倒置。
实际运行中发现，机组根本无法实现根据实际冷负荷调整冷水机组的台数控制。
例如，实际情况开启冷水机组的冷量负荷远不能满足空调末端需要，此时,冷冻水温由于制冷负荷的不足而水温升高，冷水机组出水温度超过设定值，冷水与盘管内空气的热交换效率不断下降，供回水温差减小，供水流量未发生变化,而计算出的冷负荷却减小.这显然非真实所需的冷负荷.实际运行中发现，分水器的水温达16℃,集水器的水温为16.3℃，而冷却量计算的负荷却很小，不需增加冷水机组的台数。
中央空调机房群控BA技术方案

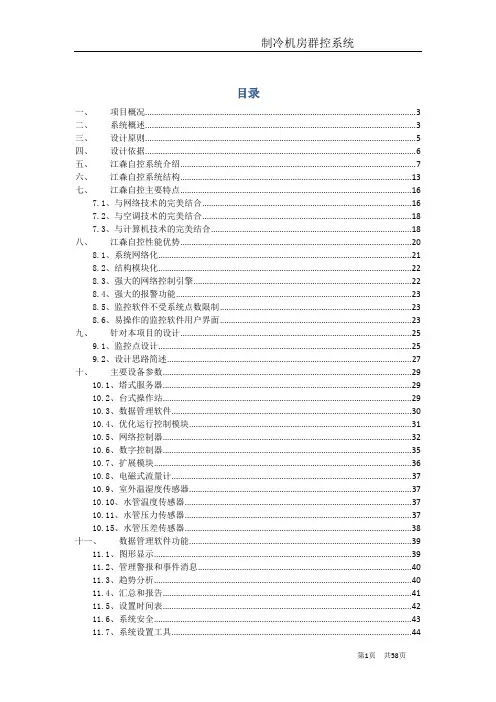

目录一、项目概况 (3)二、系统概述 (3)三、设计原则 (5)四、设计依据 (6)五、江森自控系统介绍 (7)六、江森自控系统结构 (13)七、江森自控主要特点 (16)7.1、与网络技术的完美结合 (16)7.2、与空调技术的完美结合 (18)7.3、与计算机技术的完美结合 (18)八、江森自控性能优势 (20)8.1、系统网络化 (21)8.2、结构模块化 (22)8.3、强大的网络控制引擎 (22)8.4、强大的报警功能 (23)8.5、监控软件不受系统点数限制 (23)8.6、易操作的监控软件用户界面 (23)九、针对本项目的设计 (25)9.1、监控点设计 (25)9.2、设计思路简述 (27)十、主要设备参数 (29)10.1、塔式服务器 (29)10.2、台式操作站 (29)10.3、数据管理软件 (30)10.4、优化运行控制模块 (31)10.5、网络控制器 (32)10.6、数字控制器 (35)10.7、扩展模块 (36)10.8、电磁式流量计 (37)10.9、室外温湿度传感器 (37)10.10、水管温度传感器 (37)10.11、水管压力传感器 (37)10.15、水管压差传感器 (38)十一、数据管理软件功能 (39)11.1、图形显示 (39)11.2、管理警报和事件消息 (40)11.3、趋势分析 (40)11.4、汇总和报告 (41)11.5、设置时间表 (42)11.6、系统安全 (43)11.7、系统设置工具 (44)11.8、模拟值轮廓 (45)11.9、舒适曲线 (46)11.10、时间河 (46)11.11、星形图 (47)十二、优化算法控制模块功能 (49)13.1、主机的控制更加科学 (50)13.2、冷冻泵的控制更加科学 (51)13.3、冷却泵的控制更加科学 (52)13.4、冷却塔的控制更加科学 (52)13.5、优化运行控制CPO10功能小结 (53)十三、本项目设备的控制逻辑 (54)13.1、冷水机组控制逻辑 (54)13.2、变频水泵控制逻辑 (56)13.5、冷却塔控制逻辑 (57)13.6、压差、温差旁通阀控制 (57)14.6、连锁控制 (58)一、项目概况项目名称：*********制冷机房群控系统；工程内容：机房群控系统；现场条件：地处亚热带，受海洋性气候影响，气候温和、湿润和有轻度盐雾腐蚀；室内温度：-5℃～45℃；最大相对湿度：98％；电力供应：三相五线制；电压：380/220V±5％电气设备接地电阻：≤1Ω；如何最大限度的节约能耗将成为重中之重，机房群控系统提供的控制方式将为业主解决这方面的问题。
小型中央空调BA系统设计报告
扩展容易 2开放性与兼容性良好， 3 扩展功能多样化 4 经济、节能
系统设计依据： 《民用建筑电气设计规范》 JGJ/T16-92 《采暖通风与空调调节设计规范》 GBJ 19-87 《火灾自动报警系统设计规范》 GBJ116-88 《智能建筑设计标准》 (DBJ-08-47-95) 《总站办公楼智能控制系统设计方案招标文件》 《空气调节器标准汇编》 GB9524-88：《电子测量仪器电磁兼容性试验规范国家标准》
一、中央空调BA系统的设计
品牌的选择
西门子良好的全球品牌形象
西门子在江苏强大而稳定的投资
完整的服务网络可靠的质量保证稳定的售后服务
西门子楼宇科技公司强大的研发力量成功业绩
阶梯式的网络结构
全面的产品组成
高度的开放性,安全性
控制器采用Nucleus操作系统,非Windows XP
对第三方进行集成,并经过严格测试,有正式的认
2、水系统 ⑴组成：主机+膨胀水箱（闭式膨胀罐）+循环水泵+冷冻水管（阀门）
+水过滤器+内机+冷凝水排水管道 ⑵特点： 1. 系统组成相对复杂，但适用范围更广 2. 初投资费用低廉，安全环保 3. 室内机可无级变速节能
楼宇BA系统
楼宇自控系统（BAS）是建筑技术、自动控制技术 与计算机网络技术相结合的产物，使大楼具有智能建 筑的特性。现代建筑内部有大量机电设备，这些设备 多而分散。多，即数量多，被控、监视、测量的对象 多，多达上千个点以上；散，即这些设备分布在各楼 层和各个角落。如果采用分散管理，就地控制、监视 和测量是难以想象的。采用楼宇自控系统，就可以合 理利用设备，节约能源，节省人力，确保设备的安全 运行，加强楼内机电设备的现代化管理, 并创造安全、 舒适与便利的工作环境，提高经济效益。
中央空调系统BA智能控制节能技术的应用
改造 。
冷 却水循 环泵 电机 功率： ３ ７ ｋ Ｗ
Ｑ： ２ ５ ０ ｍ３ ／ ｈ 、 Ｐ Ｎ： １ ． ６ ＭＰ ａ
３
口
其中 １ 台
备用
冷却塔风 机 电机 功率 ： １ １ ｋ Ｗ
ＺＫ一 ４１ 、 ＺＫ～ ４６
２ ０
△
口
舒 适性风 柜
ＺＫ 一 １ ２ 、 Ｚ Ｋ一 １ ４ 、 ｚ Ｋ一 １ ７ 、 Ｚ Ｋ一 １ ８
６
口 △
圈
冻水泵 、 冷却水泵和冷 却塔风 机；
（ ２ ） 系统处 于工频状态下运行 ， 不 能 跟 随 生 产 及 环
圆 圈
２
△ 口
２ ． ３ 末端风 柜 系统
２ 原 中 央 空 调 系统 状 况
原 中 央 空调 系 统 的末 端 风 柜 系 统 配 置 如 表 ３ 所示 。 ２ ． ４ 原 制 冷 站 运 行 状 况
２ ． １ Ｆ 区 制 冷 站 系 统 原 中央 空 调 系 统Ｆ 区制 冷 站 系 统 配 置 如表 １ 所示。
Ｉ 自 动 化 控 制 与 装 备 ◆ ｚ ｉ ｄ ｏ ｎ ｇ ｈ ｕ ａ Ｋ ｏ ｎ ｇ ｚ ｈ ｙ ｕ Ｚ ｈ ｕ ａ ｎ ｇ ｂ ｅ
中央空调 系统Ｂ Ａ智能控制节能 技术 的应用
李 滨
（ 华 润 三 九医 药股 份 有 限公 司 ， 广东 深圳 ５ １ ８ １ １ ０ ）
原 制冷 站 的运 行 状 况 如 下 ：
（ １ ） 根据生产任务需要 ， 开启制冷机 组及相应 的冷
３ ６ 中国制药装备 ・ ２ ０ １ ４年 ７ 月・ 第７ 辑
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 例 二 集 分 水 器
大 型 空 调 机 房 照 片
图 例 三 冷 水 机 组
大 型 空 调 机 房 照 片
BA系统优点
（1)提高大楼的管理水平
(2)降低工作人员的劳动量 (3)节约能耗
BA系统产生的问题
虽然BA系统具有很多优点，但是由于它在国内兴起的时间不 长，人们对它的认识不尽完善，目前已竣工的工程，暴漏出 如下两个问题：
BA系统的概述
系统是由中央管理站、各种现场控制器（DDC）及各类传感器、执 行机构组成的、能够完成多种控制及管理功能的网络系统。它用于对大 厦内的各种机电设施进行自动控制，包括供热、通风、空气调节、给排 水、供配电、照明、电梯、消防、保安等。通过信息通信网络组成分散 控制、集中监视与管理的管控一体化系统，随时检测、显示其运行状态； 根据外界条件、环境因素、负载变化情况自动调节各种设备始终运行于 最佳状态；自动实现对电力、供热供水等能源的调节与管理；提供一个 安全、舒适、高效而且节能的工作环境。系统运行于Windows NT/2000/XP 平台，可直接进入中央计算机网络集成系统，与其他进入 集成系统的各子系统进行信息交换，并是集成系统中重要的环节，这也 是开放性的充分表现；并且系统组成模块化，适应性强，既可用于单独 的楼宇管理，又可用于一个区域的、分散的楼宇集中管理。
（1）系统的开通率较低：
BA系统是在八十年代末九十年代初在国内兴起的，到目前为止，已竣工 的采用BAS系统的建筑数以百计，但开通率相当低，据业内人士估计，不 超过20％。 （2）己开通的BA系统节能效果不尽理想： 目前已开通的 BAS 系统，多数只实现了建筑设备的自动启停和监测，其 节能也主要表现在一些设备的定时启闭，而作为建筑耗能的重点空调系 统，如何优化运行，如何根据实际系统尽可能进行节能经济运行则远未 能实现。
温调置供器冷 到冷。处、源 媒通理储 摄水常空液 是 氏系采气器 由 度统用所组 压 后 氟需成 缩 再 里低， 机 摄 送 昂温向 、 氏 出 制水空 冷 度 去 冷的调 凝 的 使 ，制系 器 回 用 将冷统 、 水 。 空装提 蒸 降 发 12
7
图 例 一
大 型 空 调 机 房 照 片
系统结构
楼宇自控系统结构（ＢＡＳ）Fra bibliotek
管理级网络(MLN: Manager Level Network) 楼宇级网络(BLN: Building Level Network) 楼层级网络(FLN: Floor Level Network)
小型中央空调的ＢＡ设计原理图
ＢＡ系统设计的四大子系统
热 源
冷 却 水
冷 媒 水
冷 源
热源的主要组成部分是热水锅炉，冬季采暖可能就要依
赖于锅炉。对于供暖用热水锅炉房用计算机进行监测与控 制的主要目的是：提高系统的安全性，保证系统能够正常 运行；全面监测并记录各运行参数，合理调节锅炉设备的 运行工况，降低能源消耗，同时降低运行人员工作量，提 高管理水平。
←标志主体图形为一只振翅冲天的大雁,
翔雁科技
由电力符号的抽象形元素演变而来,视觉上 象征着迅捷/高远明确。大雁这一形象予人 的个性特征是团结/合力坚韧/目标明确，永 远向着光明/温暖.
——小型中央空调的BA系统设计
公司成员：朱 昀 芳 陈慧敏 余 琼
傅元斌 陆炳海
前言
当今，商业中心的建设对城市的发展有着重大影响，它的平面布局、空 间特征、内部环境质量以及反映出来的文化品味等，都是人们评价一座 城市现代化程度的重要标准。 我国自改革开放以来，随着经济的腾飞， 商业活动的日益活跃，各城市商业区现代化发展迅猛，步行街、购物中 心大量建设。建筑布局有一定的特殊性，因而电气设计的指导思想是： 尽量采用先进技术，营造一个在一定程度上适应信息社会需要的舒适、 安全、高效、便捷的工作、旅游、购物环境。BA系统的设计必须服务于 这一点的指导思想。
