中央空调系统 设计过程和步骤(设计新手使用)

(2)人员密度:可查阅陆耀庆《实用供热空调设计手册第二版》19.3.3 节第 1466 页(源 于国际标准) , 或 《2003 全国民用建筑工程设计技术措施-暖通空调· 动力》 1.3 节第 11 页 (此 表源于北京建筑设计研究院《建筑设备专业设计技术措施》 ) 。 或《公共建筑节能设计标准》 GB50189-2005,附录 B 其中新版实用供热空调手册上的人员密度要偏小些, 设计常采用的人员密度值比手册上 的要大。 2、确定空调机组的送风量 G ( 1) 、定性分析参数时,可将房间的总冷负荷 Q 分解成新风冷负荷 Q1+房间余热冷负 荷 Q2: 一次回风系统的所需的总冷负荷为:新风冷负荷 Q1 和消除室内余热的冷负荷 Q2,其 实, 一次回风系统跟风机盘管加新风系统, 就其制冷的最终结果即维持房间的温度和新风量 来说是一样,比如同一个房间,其所需的新风量为 G1,室内的余热冷负荷为 Q2,那么此房 间的总冷负荷 Q 应该是一定的,不论采用一次回风系统还是风机盘管加新风系统,消耗的 总冷负荷都是固定的 Q,也就是计算软件算出的房间总冷负荷。所以对于一个房间来说,其 用于消耗余热的冷负荷 Q2 是一定的, 不变的, 而空调机组所要提供的总冷负荷 Q 大小只与 系统为改房间送入的新风量大小有关, 如果一点新风不送的话, 那么空调机组所需要为改房 间提供的总冷负荷 Q 就等于该房间的余热冷负荷 Q2,此时该房间所需外界提供的总冷负荷 最小。 如果不考虑空气的中间处理过程,则无论是一次回风系统,还是风机盘管加新风系统, 只考虑始末两个状态点时,则必然都是:风量 G1 的新风由最初的 Iw 变成了最终变为了 In, 所以用于处理新风的冷负荷 Q1=G1(In-Iw),这部分就是新风冷负荷 Q1,而同时还有一部分 冷负荷是用于消除室内余热的冷负荷 Q2, 两者加起来 Q1+Q2=Q 为消耗的总冷负荷, 见 《空 气调节》第 4.3 节 118 页。 ( 2) 、一次回风系统,送风状态点 O 与房间的总冷负荷 Q 是已知的,确定新风量 G1 即可求出总的送风量 G 及 Q1,Q2,G2,或者确定总送风量 G 即可求出新风量 G1 及 Q1, Q2,G2。计算公式如下: Q=G(Ic-Io),又 Ic*G=In*G1+Iw*(G-G1),已知 G1 即可求出 G,或已知 G 即求出 G1 通常房间要满足最小新风要求,所以通常要根据规范规定的最新新风量 G1 来求得一次回风 系统的空调机组的总送风量 G, 如果是根据空调机组样本上的总冷负荷 Q 所对应的送风量 G 来选择空调机组时,这时要根据样本上的总送风量 G 来计算出新风量 G1,核对 G1 是否满 足规范规定的最小新风量要求。 通常一次回风系统,采用的是机器露点温度送风,就室内温度 Tn 的露点温度 Tn,l,送 风状态点为 Tn,l 的等温线与相对湿度线 90%的交点 O,或者是按规范规定的最大温差送风 (具体见周继红 《中央空调工程设计与施工》 67 页) , 所以送风状态点 O 肯定是固定不变的, 已知的,同时还已知的是房间的总冷负荷 Q,那么此时总冷负荷 Q 中,具体新风负荷 Q1 和
中央空调自控系统设计

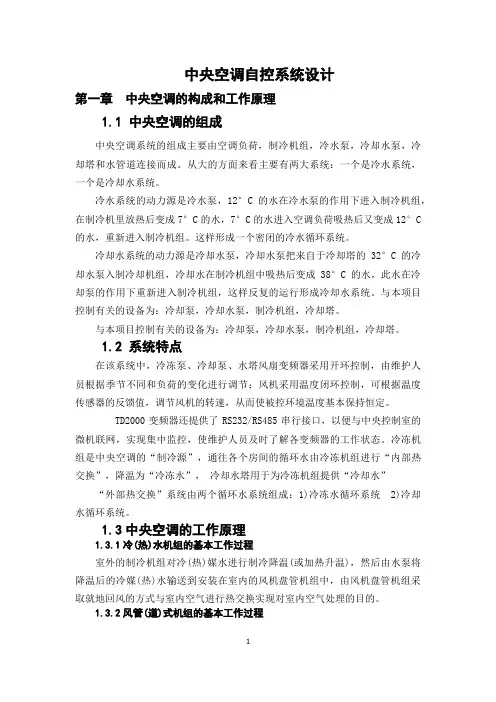

中央空调自控系统设计第一章中央空调的构成和工作原理1.1 中央空调的组成中央空调系统的组成主要由空调负荷,制冷机组,冷水泵,冷却水泵,冷却塔和水管道连接而成。
从大的方面来看主要有两大系统:一个是冷水系统,一个是冷却水系统。
冷水系统的动力源是冷水泵,12°C的水在冷水泵的作用下进入制冷机组,在制冷机里放热后变成7°C的水,7°C的水进入空调负荷吸热后又变成12°C 的水,重新进入制冷机组。
这样形成一个密闭的冷水循环系统。
冷却水系统的动力源是冷却水泵,冷却水泵把来自于冷却塔的32°C的冷却水泵入制冷却机组,冷却水在制冷机组中吸热后变成38°C的水,此水在冷却泵的作用下重新进入制冷机组,这样反复的运行形成冷却水系统。
与本项目控制有关的设备为:冷却泵,冷却水泵,制冷机组,冷却塔。
与本项目控制有关的设备为:冷却泵,冷却水泵,制冷机组,冷却塔。
1.2 系统特点在该系统中,冷冻泵、冷却泵、水塔风扇变频器采用开环控制,由维护人员根据季节不同和负荷的变化进行调节;风机采用温度闭环控制,可根据温度传感器的反馈值,调节风机的转速,从而使被控环境温度基本保持恒定。
TD2000变频器还提供了RS232/RS485串行接口,以便与中央控制室的微机联网,实现集中监控,使维护人员及时了解各变频器的工作状态。
冷冻机组是中央空调的“制冷源”,通往各个房间的循环水由冷冻机组进行“内部热交换”,降温为“冷冻水”,冷却水塔用于为冷冻机组提供“冷却水”“外部热交换”系统由两个循环水系统组成:1)冷冻水循环系统 2)冷却水循环系统。
1.3中央空调的工作原理1.3.1冷(热)水机组的基本工作过程室外的制冷机组对冷(热)媒水进行制冷降温(或加热升温),然后由水泵将降温后的冷媒(热)水输送到安装在室内的风机盘管机组中,由风机盘管机组采取就地回风的方式与室内空气进行热交换实现对室内空气处理的目的。
中央空调水系统设计(管道、水泵、水箱等)

复式泵变流量系统的控制原理: 1)一次环路按定流量运行,采用“一泵对一机“的方式,一次泵
的扬程为冷水机组的蒸发器阻力与一次环路个部件阻力之和再乘以1.1 ~1.2的安全系数。
2)二次环路按变流量 运行,二次泵的台数,不 必与一次泵相对应,主要 满足供水分区的需要。二 次泵的台数必须大于或等 于设计所划分的二次供水 环路数。二次泵的扬程为 空调末端设备的阻力与二 次环路各部件阻力之后, 再乘以1.1
同程式和异程式的适用条件:
(1)支管环路的压力降(阻力)较小,而主干管路的压力 降起主导作用者,宜采用同程式。
(2)支管环路上末端设备的压力降(阻力)很大,而支环路 的压降(阻力)起主导作用者,或者说支路环路阻力占负荷侧干 管环路阻力的2/3~4/5时,宜采用异程式。
所以:对于由风机盘管机组(或新风机组)组成的供、回水 系统,因支管环路的阻力不大且比较接近,而干管环路较长、阻 力占的比例较大,故采用同程式布置;
空调水系统设计

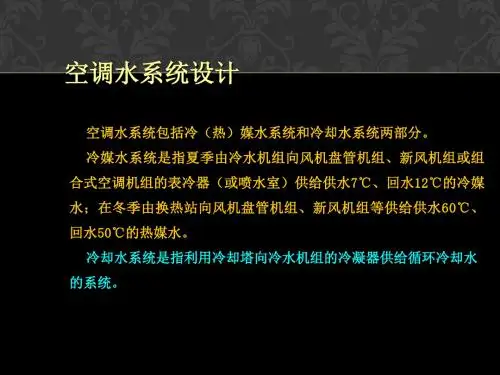

空调水系统包括冷(热)媒水系统和冷却水系统两部分。 冷媒水系统是指夏季由冷水机组向风机盘管机组、新风机组或组 合式空调机组的表冷器(或喷水室)供给供水7℃、回水12℃的冷媒 水;在冬季由换热站向风机盘管机组、新风机组等供给供水60℃、 回水50℃的热媒水。 冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水 的系统。
单式泵变流量系统的控制原理: 当空调房间负荷下降时,负荷侧各用户的二通调节阀相继关闭,
供、回水总管之间的压差超过了设定值,此时,压差控制器动作,让 旁通管路上的二通调节阀打开,使部分冷媒水不经末端设备而从旁通 管直接返回冷水机组,从而确保冷水机组的水量不变。
只有当供、回水 总管之间的压差到达 规定的上限值,也就 是说,通过旁通管路 的水量相当于一台循 环泵的流量时,可停 止一台循环泵和一台 冷水机组的工作。
中央空调设计方案

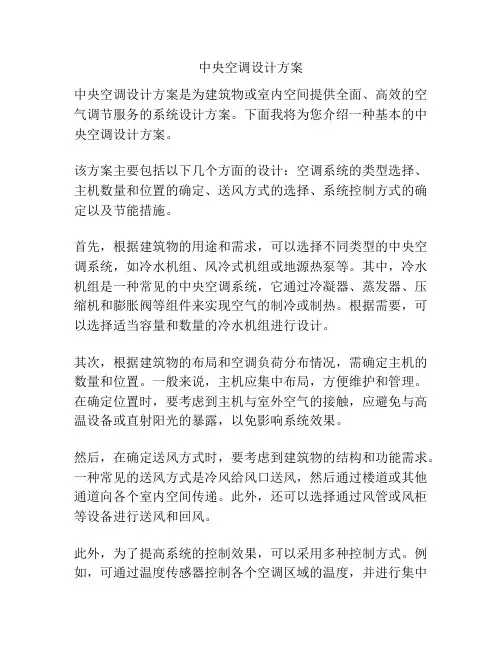

中央空调设计方案中央空调设计方案是为建筑物或室内空间提供全面、高效的空气调节服务的系统设计方案。
下面我将为您介绍一种基本的中央空调设计方案。
该方案主要包括以下几个方面的设计:空调系统的类型选择、主机数量和位置的确定、送风方式的选择、系统控制方式的确定以及节能措施。
首先,根据建筑物的用途和需求,可以选择不同类型的中央空调系统,如冷水机组、风冷式机组或地源热泵等。
其中,冷水机组是一种常见的中央空调系统,它通过冷凝器、蒸发器、压缩机和膨胀阀等组件来实现空气的制冷或制热。
根据需要,可以选择适当容量和数量的冷水机组进行设计。
其次,根据建筑物的布局和空调负荷分布情况,需确定主机的数量和位置。
一般来说,主机应集中布局,方便维护和管理。
在确定位置时,要考虑到主机与室外空气的接触,应避免与高温设备或直射阳光的暴露,以免影响系统效果。
然后,在确定送风方式时,要考虑到建筑物的结构和功能需求。
一种常见的送风方式是冷风给风口送风,然后通过楼道或其他通道向各个室内空间传递。
此外,还可以选择通过风管或风柜等设备进行送风和回风。
此外,为了提高系统的控制效果,可以采用多种控制方式。
例如,可通过温度传感器控制各个空调区域的温度,并进行集中控制;或者可以使用智能控制系统,通过感知室内外环境参数来动态调节系统的运行状态。
最后,为了节约能源,还可以采取一些节能措施。
例如,可以通过合理设计建筑的外窗、墙壁和屋顶等结构来减少冷热传递;可以选择高效能的冷水机组和风机,减少系统的能耗;还可以通过能量回收和利用技术,将冷热能再利用。
综上所述,中央空调设计方案是为建筑物或室内空间提供全面、高效的空气调节服务的系统设计方案。
通过合理的类型选择、主机数量和位置确定、送风方式选择、系统控制方式确定以及节能措施,可以实现系统稳定、高效运行,为用户提供舒适的室内环境。
中央空调工程设计案例分析(场景版)

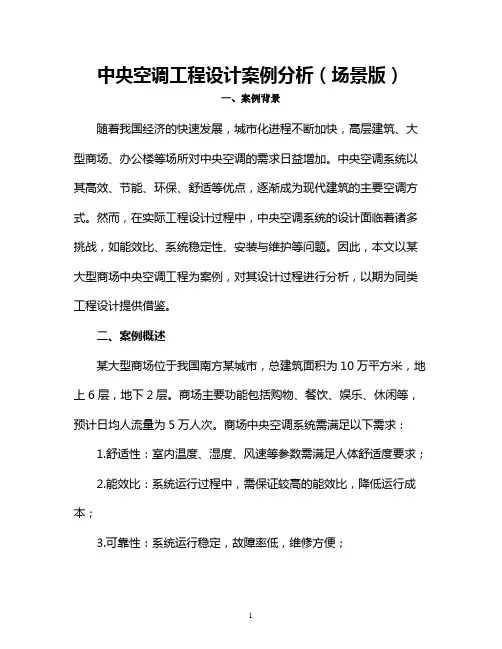

中央空调工程设计案例分析(场景版)一、案例背景随着我国经济的快速发展,城市化进程不断加快,高层建筑、大型商场、办公楼等场所对中央空调的需求日益增加。
中央空调系统以其高效、节能、环保、舒适等优点,逐渐成为现代建筑的主要空调方式。
然而,在实际工程设计过程中,中央空调系统的设计面临着诸多挑战,如能效比、系统稳定性、安装与维护等问题。
因此,本文以某大型商场中央空调工程为案例,对其设计过程进行分析,以期为同类工程设计提供借鉴。
二、案例概述某大型商场位于我国南方某城市,总建筑面积为10万平方米,地上6层,地下2层。
商场主要功能包括购物、餐饮、娱乐、休闲等,预计日均人流量为5万人次。
商场中央空调系统需满足以下需求:1.舒适性:室内温度、湿度、风速等参数需满足人体舒适度要求;2.能效比:系统运行过程中,需保证较高的能效比,降低运行成本;3.可靠性:系统运行稳定,故障率低,维修方便;4.环保性:系统运行过程中,减少对环境的影响,满足绿色建筑要求。
三、设计分析1.系统选型根据商场建筑特点和需求,设计团队选用了水源热泵中央空调系统。
水源热泵系统具有以下优点:(1)高效节能:水源热泵系统利用地下水源的稳定温度,实现空调制冷和制热,能效比高,节能效果显著;(2)环保:系统运行过程中,无需燃烧燃料,无排放污染物,符合绿色建筑要求;(3)稳定可靠:地下水源温度稳定,系统运行过程中,故障率低,维修方便;(4)适应性强:水源热泵系统可广泛应用于各种建筑类型,适应性强。
2.系统设计(1)冷热源设计:商场地下设有水源井,井水温度稳定在18℃左右。
设计团队选用高效节能的水源热泵机组,制冷量满足商场需求。
同时,考虑到商场冬季供暖需求,系统设置了辅助热源(如燃气锅炉),以保证供暖效果;(2)空调水系统设计:商场采用一级泵变流量系统,根据末端负荷需求,自动调节水泵运行频率,实现节能运行。
同时,系统设置旁通管,保证水系统稳定运行;(3)末端设备设计:商场各区域选用风机盘管、新风机组等末端设备,满足室内温湿度、空气质量等需求。
中央空调系统工程设计的五大要素及流程

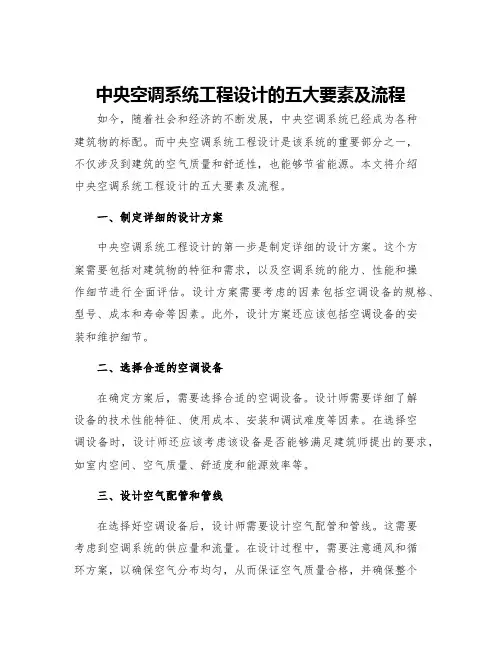

中央空调系统工程设计的五大要素及流程如今,随着社会和经济的不断发展,中央空调系统已经成为各种建筑物的标配。
而中央空调系统工程设计是该系统的重要部分之一,不仅涉及到建筑的空气质量和舒适性,也能够节省能源。
本文将介绍中央空调系统工程设计的五大要素及流程。
一、制定详细的设计方案中央空调系统工程设计的第一步是制定详细的设计方案。
这个方案需要包括对建筑物的特征和需求,以及空调系统的能力、性能和操作细节进行全面评估。
设计方案需要考虑的因素包括空调设备的规格、型号、成本和寿命等因素。
此外,设计方案还应该包括空调设备的安装和维护细节。
二、选择合适的空调设备在确定方案后,需要选择合适的空调设备。
设计师需要详细了解设备的技术性能特征、使用成本、安装和调试难度等因素。
在选择空调设备时,设计师还应该考虑该设备是否能够满足建筑师提出的要求,如室内空间、空气质量、舒适度和能源效率等。
三、设计空气配管和管线在选择好空调设备后,设计师需要设计空气配管和管线。
这需要考虑到空调系统的供应量和流量。
在设计过程中,需要注意通风和循环方案,以确保空气分布均匀,从而保证空气质量合格,并确保整个网络的高效运行。
此外,为确保管道的安全和效率,还需要设计合适的管路和管件。
四、确定控制策略和软件开发中央空调系统需要有一个良好的控制策略,以便实现舒适度、能源效率和空气质量。
设计师需要确定空调系统的控制策略和控制逻辑,以确保满足建筑物的所有需求,如温度、湿度和空气密度等。
此外,为确保控制的运行顺畅,在设计过程中需要开发控制系统的软件和编程。
五、测试和验证设计和建造中央空调系统后,需要对系统进行测试和验证。
这包括对设备和管道进行适当的调试,以确保系统具有高效、稳定和安全的运行。
随着测试和验证的完成,需要确保系统达到设计要求,并满足空气质量、温度和湿度等方面的要求。
为确保系统正常运行和性能,还需要追踪和记录中央空调系统的使用和维护。
结论中央空调系统工程设计的五大要素是制定详细的设计方案、选择合适的空调设备、设计空气配管和管线、确定控制策略和软件开发和测试和验证。
多联机中央空调系统设计流程

华中科技大学多联机中央空调系统设计流程热动1209班黄涛U201211571多联机中央空调系统设计流程本报告参考美的MDV中央空调设计计算书多联机中央空调:俗称”一拖多”,指的是一台室外机通过配管连接两台或两台以上室内机,室外侧采用风冷换热形式、室内侧采用直接蒸发换热形式的一次制冷剂空调系统。
多联机系统目前在中小型建筑和部分公共建筑中得到日益广泛的应用。
设计流程:主要包括工程概况,负荷计算、系统方案选择、设备选型、管径确定、一.工程概况1.建筑结构:面积,层数,层高,窗高,门高2.室外计算参数;所在城市,夏/冬季空调室外计算干湿球温度,夏/冬季通风室外计算温度(可用来计算新风负荷)3.室内计算参数:各房间的温度、湿度、新鲜空气量、照明功率密度、人员密度等二.负荷计算本工程主要采用冷负荷系数法计算各个房间的逐时冷负荷。
1.冷负荷计算A) 先确定外墙内墙,外门,内门,楼板,屋面,人员,散热设备等的传热系数。
B) 对外墙、外窗、屋面、天窗得热引起的冷负荷逐时进行计算C) 对内墙、内门窗、楼板、地面得热引起的冷负荷及人体散热和设备散热引起的冷负荷均按稳定传热计算。
D) 最后把各项冷负荷计算结果逐时累加,再加上新风负荷,得出冷负荷最大值。
汇总成各房间负荷及新风量汇总表2.热负荷计算A) 对外墙、外窗、屋面、天窗的传热量,内墙、内门窗、楼板、地面得热引起的户间传热量,附加耗热量,通过门窗缝隙的冷风渗透耗热量进行计算。
B〕最后把各项负荷计算结果逐时累加。
汇总成各典型房间的热负荷表三.系统方案选择根据经济效益和有关要求选择合适的空调系统方案本报告是关于多联机中央空调系统的,在此对该系统的优缺点进行一定的描述其优点: 1、室外机较少,不影响建筑物的外观。
2、造价较水冷机低,运行费用较低。
3、控制灵活,个别品牌还可以通过和调制解调器实现远程控制。
4、噪音较低,运转宁静。
5、安装简单,无须三相电源,工期短。
缺点:1、冷媒管长度、室内外机高差有严格限制,不适用房间纵深较大的房型。
中央空调工程设计(氟系统及水系统).ppt

类别
型号
室内机实际能力
室内机 室内机 室内机
MDV-D28T3/N1-A MDV-D45T2/N1 MDV-D56T3/N1-A
=33.5×0.933×(2.8/31.4)=2.8 =33.5×0.933×(4.5/31.4)=4.5 =33.5×0.933×(5.6/31.4)=5.6
二、环境因素
设计五要素
◆在建筑中,有何种环境要求? ◆周边环境的空气是否存在影响?(是否有大量的灰尘?空气是否是
高盐含量的?) ◆周边环境允许的噪声标准或要求。 ◆机组可能安装场所附近,是否存在干扰源(热源、电磁源、强气流
等)?
三、舒适度
设计五要素
◆房间的用途和结构(用于确定负荷计算的基本参数及选择适用的室 内机组或末端装置)
异,应对空调面积进行合理分区。
在系统设计中,一般分区方法为按建筑的负荷特性分区: ◆将建筑物平面分为直接受外界条件影响的周边区域(外区)和不直接
受影响的内部区域(内区); ◆在大型项目中,对于其周边区域可根据方位进行分区; ◆如果室内的人员密度和室内设备密度有较大差异时,应根据不同密
度进行划分。
机型选择
◆室内的温湿度基准和允许波动范围。 ◆室内空气洁净度要求和主要污染源。 ◆新风和换气的标准和基本要求。 ◆运行、监控和管理的要求。 ◆是否有特殊空调要求的房间?
四调系统形式和品牌的了解程度。 ◆品牌的交易流程、服务水平和技术支援力量。 ◆项目招标方或最终用户对品牌的要求或期望。
房间特点、内部装修等因素进行分析。 ◆对于四面出风嵌入式室内机一般不宜用在天花高(3m以下)的场合;
