岩心分析
第2章 岩心分析

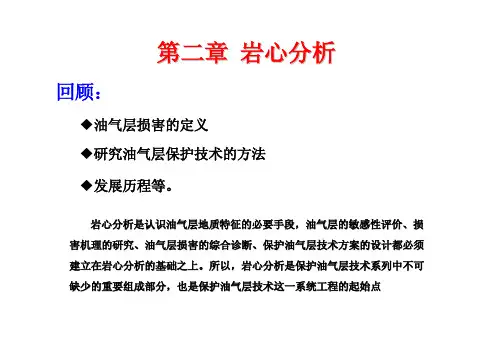

第二章岩心分析回顾：◆油气层损害的定义◆研究油气层保护技术的方法◆发展历程等。
岩心分析是认识油气层地质特征的必要手段，油气层的敏感性评价、损害机理的研究、油气层损害的综合诊断、保护油气层技术方案的设计都必须建立在岩心分析的基础之上。
所以，岩心分析是保护油气层技术系列中不可缺少的重要组成部分，也是保护油气层技术这一系统工程的起始点第一节概述1、岩心分析的目的(1)全面认识油气层的岩石物理性质及岩石中敏感性矿物的类型、产状、含量及分布特点(2)确定油气层潜在损害类型、程度及原因(3)为各项作业中保护油气层工程方案设计提供依据和建议保护油气层技术的研究与实践表明，油气层地质研究是保护油气技术的基础工作，而岩心分析在油气地质研究中具有重要作用。
2、岩心分析的意义油气层地质研究的目的是，准确地认识油气层的初始状态及钻开油气层后油气层对环境变化的响应，即油气层潜在损害类型及程度。
其内容包括六个方面：(1)矿物性质，特别是敏感性矿物的类型、产状和含量(2)渗流多孔介质的性质，如孔隙度、渗透率、裂隙发育程度、孔隙及喉道的大小、形态、分布和连通性(3)岩石表面性质，如比表面、润湿性等(4)地层流体性质，包括油、气、水的组成，高压物性、析蜡点、凝固点、原油酸值等(5)油气层所处环境，考虑内部环境和外部环境两个方面(6)矿物、渗流介质、地层流体对环境变化的敏感性及可能的损害趋势和后果其中，岩石物理性质、岩石结构与矿物的特性主要是通过岩心分析获得，从而体现了岩心分析在油气层地质研究中的核心作用。
下图说明了六项内容之间的相互联系，最终应指明潜在油气层损害和敏感性，并有针对性地提出施工建议值得注意的是，室内敏感性评价和工作液筛选使用的岩心数量有限，不可能全部考虑油气层物性及敏感性矿物所表现出来的各种复杂情况，岩心分析则能够确定整个油气层中某一块具有代表性的实验岩样，进而可通过为数不多的实验结果，建立油气层敏感性的整体轮廓，指导保护油气层工作液的研制和优选岩心分析的六个方面：4、取样要求岩心分析的样品可以来自全尺寸成形的岩心，也可以是井壁取心或钻屑。
《岩心分析方法》课件
地球物理探测
利用物理方法探测地下岩 层的分布和性质，为岩心 采集提供指导。
岩心采集的设备
钻机
钻井取心的主要设备，用 于钻孔和取心作业。
岩心筒
用于存放和保护岩心的容 器，通常由金属材料制成 。
井下电视设备
包括摄像头、照明灯、图 像采集和处理系统等。
岩心采集的注意事项
地层适应性
根据地层特性和岩性选 择合适的取心方法和设
注意事项
避免使用具有腐蚀性的清洗剂，以 免损坏岩心或影响分析结果。
岩心的整理和保存
整理目的
注意事项
将清洗后的岩心进行整理，以便于观 察和测量岩心尺寸、形态等参数。
保持干燥、防尘、防潮等环境条件， 以免影响岩心的质量和分析结果。
保存方法
将整理好的岩心进行干燥，并选择适 当的保存方式，如密封保存、低温保 存等，以延长岩心的保存时间。
《岩心分析方法》PPT课件
目录
• 岩心分析概述 • 岩心采集 • 岩心处理 • 岩心分析技术 • 岩心分析的应用 • 岩心分析的未来发展
01
岩心分析概述
岩心分析的定义
岩心分析是指在钻井过程中，通过钻 取岩心来获取地下岩石的详细信息， 包括岩石的物理性质、化学成分、结 构特征、矿物组成等方面的分析。
岩心分析是地质学和地球物理学中非 常重要的基础研究方法之一，对于了 解地下地质构造、地层特征、油气藏 分布等具有重要意义。
岩心分析的目的和意义
了解地下岩石的物理性质和化学成分，为地质学和地球物理学研究提供基础数据。
通过岩心分析可以确定地层年代、沉积环境、成岩作用等，对于油气勘探和开发具 有重要意义。
优化样品处理流程
简化样品处理流程，提高处理速度，降低误差率 ，从而提高分析精度。
岩心分析
第二章岩心分析岩心分析是认识油气层地质特征的必要手段，油气层的敏感性评价、损害机理的研究、油气层损害的综合诊断、保护油气层技术方案的设计都必须建立在岩心分析的基础之上。
所以，岩心分析是保护油气层技术系列中不可缺少的重要组成部分，也是保护油气层技术这一系统工程的起始点。
第一节岩心分析概述一、岩心分析的目的意义1．岩心分析的目的岩心分析目的有三点：（1）全面认识油气层的岩石物理性质及岩石中敏感性矿物的类型、产状、含量及分布特点；（2）确定油气层潜在损害类型、程度及原因；（3）为各项作业中保护油气层工程方案设计提供依据和建议。
2．岩心分析的意义保护油气层技术的研究与实践表明，油气层地质研究是保护油气技术的基础工作，而岩心分析在油气地质研究中具有重要作用。
油气层地质研究的目的是，准确地认识油气层的初始状态及钻开油气层后油气层对环境变化的响应，即油气层潜在损害类型及程度。
其内容包括六个方面：（1）矿物性质，特别是敏感性矿物的类型、产状和含量；（2）渗流多孔介质的性质，如孔隙度、渗透率、裂隙发育程度、孔隙及喉道的大小、形态、分布和连通性；（3）岩石表面性质，如比表面、润湿性等；（4）地层流体性质，包括油、气、水的组成，高压物性、析蜡点、凝固点、原油酸值等;（5）油气层所处环境，考虑内部环境和外部环境两个方面；（6）矿物、渗流介质、地层流体对环境变化的敏感性及可能的损害趋势和后果。
其中，矿物性质及渗流多孔介质的特性主要是通过岩心分析获得，从而体现了岩心分析在油气地质研究中的核心作用。
图2-1说明了六项内容之间的相互联系，最终应指明潜在油气层损害因素、预测敏感性，并有针对性地提出施工建议。
还应指出，室内敏感性评价和工作液筛选使用的岩心数量有限，不可能全部考虑油气层物性及敏感性矿物所表现出来的各种复杂情况，岩心分析则能够确定某一块实验岩样在整个油气层中的代表性，进而可通过为数不多的实验结果，建立油气层敏感性的整体轮廓，指导保护油气层工作液的研制和优选。
第二章_岩心分析
（5.0学时）
岩心分析是认识油气层地质特征的必要手段，是取 得油气层地质资料的一项基础工作。油气层敏感性评 价 、损害机理研究 、损害的综合诊断、保护油气层技 术方案的设计都必须建立在岩心分析的基础之上。
岩心分析（定义）：是指利用能揭示岩石本性的各种 仪器来观测和分析岩石一切特性的一类技术；
特点：
单元结构层内的阳离子(Al3+、Si4+）能被其它阳 离子（ Al3+ 、Mg2+、Ca2+、Na+等）部分置换。
高价离子被低价离子置换后造成的正电荷亏损， 则由吸附在晶体外表和晶层的可交换性阳离子 ( Mg2+、Ca2+、Na+等）来中和平衡。
特点： 层间可交换性的阳离子可自由地进出，为阳离 子交换提供了十分有利的条件。
用途：能提供孔隙内充填物的矿物类型、大小、产 状的直观资料，同时也是研究孔隙结构的重要手段。
特点：①耗样少、制样简单；②观测视场大、立 体感强；③放大倍数范围宽且连续可调；④ 直观、快速、有效；⑤可对污染前后的样品 进行对比观测。
样品制备方法：将岩样抽提清洗干净，加工出新鲜面 作为观察面，用导电胶固定在样品桩上，自然 晾干，最后在真空镀膜机上镀金 (或碳)，使样 品必须有良好的导电性能。样品直径一般不超 过 lcm。对污染试验的岩心样品，要尽量保证 原样形貌。
特点：
2.在某些情况下，如弱酸性水的淋滤作用，因K+ 离子对此很敏感，最终会导致晶层中的K+离子 脱出为其它阳离子（Na＋、Ca2+或H2O等）替代， 以至边缘破键的吸附水也随之进入晶层间，导 致晶层膨胀，晶面间距可达14×10-1nm以上。 这种脱Κ+伊利石称为蚀变伊利石或降解伊利石。
岩心分析报告技术(简版)

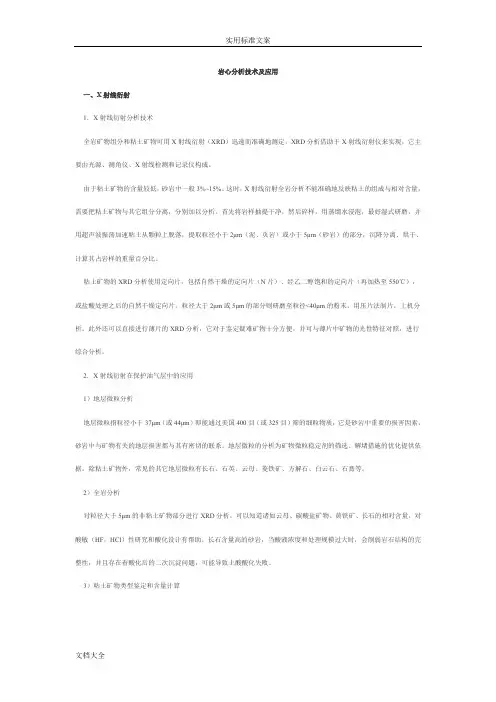

岩心分析技术及应用一、X射线衍射1．X射线衍射分析技术全岩矿物组分和粘土矿物可用X射线衍射（XRD）迅速而准确地测定。
