电压测量仪器及应用
万用表常用功能及使用注意事项
万用表（Multimeter）是一种常见的电测量仪器，用于测量电压、电流和电阻等电性参数。
它具有多种功能，以下是万用表的常用功能及使用注意事项：常用功能：1. 电压测量（Voltage Measurement）：用于测量电路中的电压，选择正确的测量范围并将测量引线正确连接到待测电路的正负极。
2. 电流测量（Current Measurement）：用于测量电路中的电流，通常需要将测量引线插入电路中断开的位置，并选择正确的测量范围。
3. 电阻测量（Resistance Measurement）：用于测量电路元件或导线的电阻，选择正确的测量范围并将测量引线正确连接到待测元件的两端。
4. 二极管测试（Diode Testing）：用于测试二极管的正向压降和反向电阻，通常选择二极管测试功能并将测量引线连接到二极管的两端。
5. 连续性测试（Continuity Testing）：用于测试导线或元件之间是否存在连续路径，一般选择连续性测试功能，并将测量引线分别连接到待测导线或元件的两端。
使用注意事项：1. 选择合适的测量范围：根据待测电压、电流或电阻的大致范围，选择合适的测量档位，避免超过万用表的最大量程。
2. 正确连接测量引线：将红色测量引线连接到正极，黑色测量引线连接到负极，确保正确的极性连接。
3. 小心高压电路：在测试高电压电路时，确保万用表具备足够的绝缘能力，使用符合安全标准的万用表，并遵循相关的安全操作规程。
4. 避免触电：在进行电流测量时，确保万用表的测量回路的安全断开，避免产生触电风险。
5. 注意测量环境：在进行测量时，尽量避免湿润、多尘或多烟的环境，以免影响测量精度和仪器寿命。
6. 遵循使用说明：根据具体型号的万用表，仔细阅读并遵循厂商提供的使用说明书，了解特定仪器的功能和限制。
请注意，万用表是一种专业的电测量工具，为了确保安全和准确性，建议在熟悉操作方法和相关知识的情况下使用，并遵循相应的安全规定。

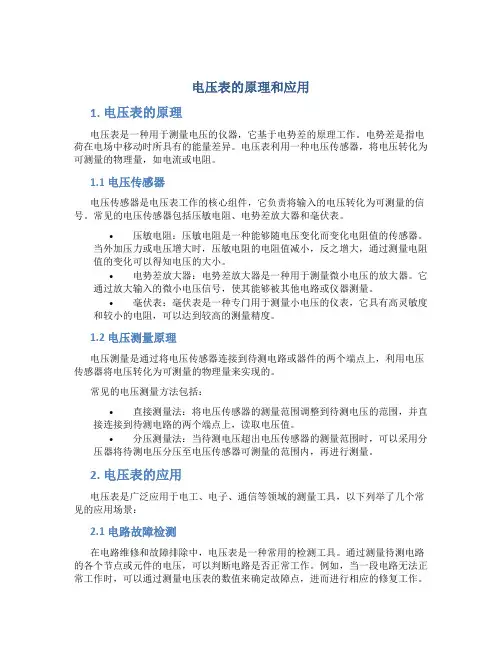

电压表的原理和应用
电压表的原理和应用1. 电压表的原理电压表是一种用于测量电压的仪器，它基于电势差的原理工作。
电势差是指电荷在电场中移动时所具有的能量差异。
电压表利用一种电压传感器，将电压转化为可测量的物理量，如电流或电阻。
1.1 电压传感器电压传感器是电压表工作的核心组件，它负责将输入的电压转化为可测量的信号。
常见的电压传感器包括压敏电阻、电势差放大器和毫伏表。
•压敏电阻：压敏电阻是一种能够随电压变化而变化电阻值的传感器。
当外加压力或电压增大时，压敏电阻的电阻值减小，反之增大，通过测量电阻值的变化可以得知电压的大小。
•电势差放大器：电势差放大器是一种用于测量微小电压的放大器。
它通过放大输入的微小电压信号，使其能够被其他电路或仪器测量。
•毫伏表：毫伏表是一种专门用于测量小电压的仪表，它具有高灵敏度和较小的电阻，可以达到较高的测量精度。
1.2 电压测量原理电压测量是通过将电压传感器连接到待测电路或器件的两个端点上，利用电压传感器将电压转化为可测量的物理量来实现的。
常见的电压测量方法包括：•直接测量法：将电压传感器的测量范围调整到待测电压的范围，并直接连接到待测电路的两个端点上，读取电压值。
•分压测量法：当待测电压超出电压传感器的测量范围时，可以采用分压器将待测电压分压至电压传感器可测量的范围内，再进行测量。
2. 电压表的应用电压表是广泛应用于电工、电子、通信等领域的测量工具，以下列举了几个常见的应用场景：2.1 电路故障检测在电路维修和故障排除中，电压表是一种常用的检测工具。
通过测量待测电路的各个节点或元件的电压，可以判断电路是否正常工作。
例如，当一段电路无法正常工作时，可以通过测量电压表的数值来确定故障点，进而进行相应的修复工作。
2.2 电压监测和调整在电力系统和电子设备中，电压表用于监测和调整电压。
通过定期测量电压表所连接的电路或设备的电压值，可以及时发现电压异常和波动，并采取相应的措施进行调整，以保证电路和设备的正常运行。
数字万用表的原理及应用
数字万用表的原理及应用1. 引言数字万用表，也称为数字多用表或数字电表，是一种常用的电子测量仪器。
它可以用于测量电压、电流、电阻、频率等各种电气参数。
本文将介绍数字万用表的基本原理和常见应用。
2. 数字万用表的原理数字万用表的核心是电路中的模数转换器（ADC）和微处理器。
模数转换器用于将模拟输入信号转换为数字信号，同时微处理器负责对转换后的数字信号进行处理、显示和计算。
数字万用表的测量原理主要分为以下几个步骤：2.1 电压测量数字万用表通过将待测电压与内部参考电压进行比较，利用模数转换器将电压转换为数字形式。
通常，数字万用表可以测量直流电压和交流电压，通过选择不同的测量范围和设置。
2.2 电流测量在电流测量时，数字万用表需要在测量电路中串联一个电阻，将电流转换为电压值进行测量。
通过欧姆定律，可以得到电流值，同时注意选择适当的测量范围，以防止过载。
2.3 电阻测量数字万用表利用恒流源或恒压源为待测电阻提供一个电压或电流，测量电阻的电压下降或电流上升，然后通过计算电阻大小。
2.4 频率测量在频率测量中，数字万用表利用计数器和定时器等功能来测量待测信号的周期时间，通过倒数得到频率。
3. 数字万用表的应用数字万用表作为一种常用的电子测量仪器，在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 电子维修数字万用表在电子设备维修中起着重要的作用。
通过测量电压、电流和电阻等参数，可以快速定位和解决故障。
它可以用于检测电路板上的元件故障，如电阻、电容和二极管等，帮助维修人员快速准确定位故障点。
3.2 电路设计和测试在电路设计和测试中，数字万用表用于测量电路设计中的各种参数，如电压分压比、电流流经的电阻值等。
同时，数字万用表还可以用来检测电路的稳定性、频率响应等性能指标。
3.3 电力行业数字万用表在电力行业中也有广泛的应用。
它可以用于测量电力设备的电压、电流、功率因素等参数，以确保电力系统的安全运行。
此外，数字万用表还可以用于对电能质量进行监测和分析，找出电力系统中的问题并进行修复。
电压电流测量实验报告
电压电流测量实验报告电压电流测量实验报告引言：电压和电流是电学中最基本的物理量，测量电压和电流的准确性对于电路设计和电子设备的正常运行至关重要。
本实验旨在通过实际测量，探究电压和电流的测量原理、方法及其误差来源，提高对电压电流测量的理解和技能。
一、实验目的本实验的主要目的是：1.学习和掌握基本的电压和电流测量原理；2.了解电压表和电流表的使用方法；3.熟悉电压和电流测量的误差来源，并学会如何减小误差。
二、实验仪器与设备本实验所使用的仪器与设备有：1.直流电源：用于提供稳定的直流电压；2.电阻箱：用于调节电路中的电阻值；3.电流表：用于测量电路中的电流；4.电压表：用于测量电路中的电压；5.导线：用于连接电路中的各个元件。
三、实验原理1.电压测量原理：电压是电路中两点之间的电势差，通常用伏特（V）作为单位。
电压的测量通常采用电压表，其工作原理是利用电压表内部的电路和电阻，将待测电压与已知电压进行比较并显示。
2.电流测量原理：电流是电荷在单位时间内通过导体横截面的数量，通常用安培（A）作为单位。
电流的测量通常采用电流表，其工作原理是利用电流表内部的电路和电阻，将待测电流转化为电压信号，并通过电压表进行测量。
四、实验步骤1.准备工作：将实验仪器和设备连接好，确保电路连接正确并稳定。
2.电压测量：（1）将电压表的量程调至待测电压的合适范围；（2）将电压表的正负极正确连接至待测电压的两端；（3）读取电压表的示数，并记录。
3.电流测量：（1）将电流表的量程调至待测电流的合适范围；（2）将电流表正确接入电路中，注意保持电路的连通性；（3）读取电流表的示数，并记录。
五、实验结果与分析根据实验步骤，我们进行了多次电压和电流的测量，并记录了相应的数据。
通过对实验数据的分析，我们可以得出以下结论：1.电压和电流的测量结果与待测电压和电流的真实值存在一定的误差；2.电压表和电流表的量程选择对测量结果的准确性有一定影响；3.电路中的电阻对电压和电流的测量结果也会产生一定的影响。

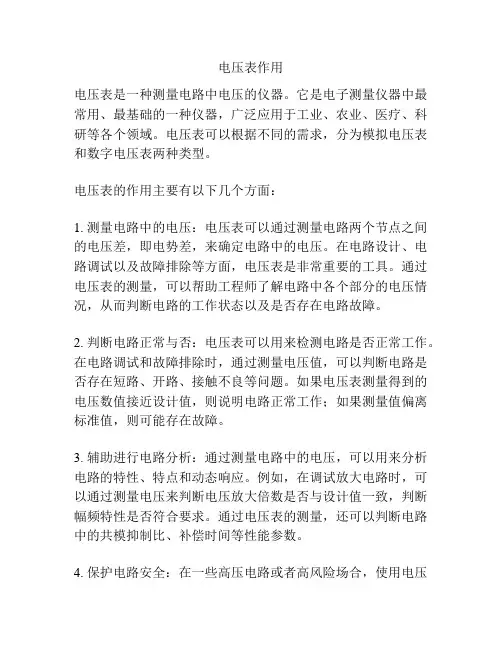

电压表作用
电压表作用电压表是一种测量电路中电压的仪器。
它是电子测量仪器中最常用、最基础的一种仪器，广泛应用于工业、农业、医疗、科研等各个领域。
电压表可以根据不同的需求，分为模拟电压表和数字电压表两种类型。
电压表的作用主要有以下几个方面：1. 测量电路中的电压：电压表可以通过测量电路两个节点之间的电压差，即电势差，来确定电路中的电压。
在电路设计、电路调试以及故障排除等方面，电压表是非常重要的工具。
通过电压表的测量，可以帮助工程师了解电路中各个部分的电压情况，从而判断电路的工作状态以及是否存在电路故障。
2. 判断电路正常与否：电压表可以用来检测电路是否正常工作。
在电路调试和故障排除时，通过测量电压值，可以判断电路是否存在短路、开路、接触不良等问题。
如果电压表测量得到的电压数值接近设计值，则说明电路正常工作；如果测量值偏离标准值，则可能存在故障。
3. 辅助进行电路分析：通过测量电路中的电压，可以用来分析电路的特性、特点和动态响应。
例如，在调试放大电路时，可以通过测量电压来判断电压放大倍数是否与设计值一致，判断幅频特性是否符合要求。
通过电压表的测量，还可以判断电路中的共模抑制比、补偿时间等性能参数。
4. 保护电路安全：在一些高压电路或者高风险场合，使用电压表可以帮助工作人员判断电路的安全情况，以确保人员的安全。
例如，在电力系统检修中，检测高压电缆中的电压大小，有助于提醒工作人员注意电压高低，以减少触电风险。
5. 用于辅助仪器校准：电压表是精度较高的电子测量仪器之一，通常用于校准其他测量仪器。
通过与标准电压表的比较，可以判断其他仪器的准确性，并进行调整和修正。
总的来说，电压表是一种广泛应用的电子测量仪器，可以用于测量电路中的电压、判断电路的工作状态和故障以及辅助电路分析。
它在各个领域的应用非常重要，为工程师和科研人员提供了准确的电压测量手段，保证了电路的正常工作和人员的安全。
电压表的原理和应用教案
电压表的原理和应用教案1. 引言电压表是一种常用的电子测量仪器，用于测量电路中的电压。
了解电压表的原理和应用对于学习电路和电子技术非常重要。
本教案将介绍电压表的原理、使用方法以及一些常见的应用案例。
2. 电压表的原理电压表基于伏安原理工作，通过电压表的引入电路，可使电流通过电阻丝或半导体尺寸变化，并由指针或数码显示器指示所测电压值。
根据工作原理的不同，电压表分为电磁式电压表和电子式电压表两种类型。
2.1 电磁式电压表电磁式电压表采用电流作用在线圈上产生的磁场与固定磁场作用，引起线圈转动，从而指示电路中的电压大小。
电磁式电压表具有简单、精度高的特点，在实验室和工业设备维护中广泛应用。
2.2 电子式电压表电子式电压表利用半导体器件制成的电流-电压转换电路将预先校准的电流转换为电压，然后利用采样和放大电路将电压信号转换为数码信号进行显示。
电子式电压表具有精度高、响应速度快的特点，在电子测量中得到广泛应用。
3. 电压表的使用方法使用电压表需要注意正确的连接和操作方法。
以下是使用电压表的一般步骤：1.断开电路：在进行电压测量前，需要断开电路的供电，以免触电或损坏电压表。
2.选择测量范围：根据预估电压值的大小，选择合适的电压量程档位。
选择过高的档位可能导致指针或显示器不动。
3.连接电压表：将电压表的红色测试引线连接到电路中的正电源端，将黑色测试引线连接到电路中的负电源端。
4.读取电压值：打开电压表的电源开关，观察指针或显示器上显示的电压值。
如果电压值超过量程范围，需要切换到更高的档位重新测量。
5.断开连接：测量完成后，先将电压表的电源开关关闭，再断开测试引线与电路的连接。
4. 电压表的应用案例电压表在各个领域都有广泛的应用。
下面介绍几个常见的应用案例：4.1 电路调试在电路调试中，电压表被用来测量电路中各个节点的电压值，以验证电路设计是否符合预期，检查是否存在电压异常等。
4.2 电池容量测试电压表可以用来测试电池的电压，从而评估电池的容量和剩余电量。
利用伏特计进行电压测量
利用伏特计进行电压测量伏特计（Voltmeter）是一种用来测量电压的仪器。
它的使用范围广泛，可以用于实验室、工业、家庭等不同场所，用来确保电路的正常运行以及电器设备的安全使用。
本文将介绍伏特计的原理、使用方法以及注意事项，帮助读者更好地利用伏特计进行电压测量。
一、伏特计的原理伏特计的工作原理基于电流和电压的关系。
根据欧姆定律，电流I 等于电压U与电阻R的商，即I = U / R。
伏特计通过测量电流来间接测量电压，并将其显示在刻度盘上。
二、伏特计的使用方法1. 连接电路：首先，将伏特计的红色电缆连接到待测电路的正极，将黑色电缆连接到负极，确保连接牢固可靠。
2. 选择量程：根据待测电路的电压范围，选择合适的量程档位。
通常伏特计可提供不同量程档位，例如2伏特、20伏特、200伏特等。
3. 校准调节：在测量前，确保伏特计的刻度指针归零。
如果刻度指针不在零位，可以通过调节伏特计上的校准旋钮来使其复位。
4. 读取测量值：打开待测电路，观察伏特计刻度盘上的指针位置，即可得到电压的测量值。
三、使用伏特计需要注意的事项1. 保持安全：在进行电压测量时，务必确保自身安全。
避免直接接触带电部分，切勿触摸高压电路。
2. 选择合适的量程：根据待测电路的电压范围，选择合适的量程档位。
若电压超出量程上限，将导致测量不准确，并有可能损坏伏特计。
3. 避免震动与过载：在测量过程中，尽量避免伏特计受到震动或过载。
震动可能导致指针偏移，而过载可能造成测量设备损坏。
4. 保持稳定：在进行测量时，保持待测电路的稳定状态，避免电路中出现突变或异常波动，以获得准确的测量结果。
5. 温度影响：伏特计的测量精度可能受到环境温度的影响，应尽量避免在极端温度条件下使用。
6. 遵循仪器说明：不同型号的伏特计可能具有不同的特性和使用方法，用户应仔细阅读和理解仪器的说明书，并按照说明进行正确操作。
综上所述，利用伏特计进行电压测量是一种简单而有效的方法。
电工常用仪表八种
电工常用仪表八种一、万用表万用表是电工常用的一种多功能电测仪器，用于测量电流、电压、电阻等电学量。
它具有测量范围广、操作简便、精度高等特点，是电工在日常工作中必备的仪器之一。
二、电压表电压表是用来测量电路中电压大小的仪表。
它通过连接在电路的两个点上，利用电压表的内部电路将电压转换为相应的指针或数字显示。
电压表通常具有较高的输入阻抗，以确保测量结果的准确性。
三、电流表电流表是用来测量电路中电流大小的仪表。
它通过将电流表串联在电路中，将电流转换为相应的指针或数字显示。
电流表通常具有较低的内阻，以保证电路中的电流通过电流表时不会发生明显的测量误差。
四、电阻表电阻表是用来测量电阻值的仪表。
它通过将电阻表连接在待测电阻两端，利用电阻表的内部电路测量电阻值并显示。
电阻表通常具有较高的精度和测量范围，适用于各种电阻值的测量。
五、频率表频率表是用来测量电路中信号频率的仪表。
它通过将频率表与待测信号连接，利用频率表内部的计数器和时基来测量频率并显示。
频率表通常具有较高的测量精度和稳定性，适用于频率测量及相关的校准工作。
六、功率表功率表是用来测量电路中功率的仪表。
它可以同时测量电压和电流，并计算出相应的功率值。
功率表通常具有较高的测量精度和响应速度，适用于电力系统的功率测量和负载分析。
七、电能表电能表是用来测量电路中电能消耗的仪表。
它通过测量电流和电压，并将其积分得到电能消耗值。
电能表通常具有较高的计量精度和长期稳定性，适用于电力系统的电能计量和结算。
八、绝缘电阻测试仪绝缘电阻测试仪是用来测量电气设备及线路的绝缘电阻的仪表。
它通过施加一定的测试电压，测量绝缘电阻值并显示。
绝缘电阻测试仪通常具有较高的测试精度和可靠性，用于电气设备的绝缘性能评估和故障检测。
以上是电工常用的八种仪表，它们在电工工作中起着重要的作用。
电工在使用这些仪表时，要注意操作规范，确保测量结果的准确性和安全性。
同时，定期校准和维护这些仪表，保证其长期稳定可靠的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目2 电压测量仪器及应用
1．模拟式电压表 模拟式电压表即指针式电压表，它用磁电式直流电流 表作为指示器来显示测量结果，并在表盘上以电压或分贝 进行刻度。模拟式电压表可从以下几方面进行分类。 (1) 按工作频率分类 按工作频率可分为低频电压表(1 MHz以下)、视频电压 表( 30MHz以下)、高频电压表( 300MHz以下)、超高频电压 表( 300MHz以上)。 (2) 按测量电压量级分类 按测量电压量级可分为电压表(基本量程为V量级)、毫 伏表(基本量程为mV量级)、微伏表(基本量程为μV量级)。
图2-1 交流电压的峰值和峰-峰值
项目2 电压测量仪器及应用
2．平均值 交流电压u (t) 的平均值用U表示，它实质上就是周期 性交流电压的直流分量U0，如图2-1中所示。正负波形对 称的周期性交流电压，其平均值为零，如图2-2 (a) 所示。
图2-2 交流电压半波和全波整流后的波形
项目2 电压测量仪器及应用
项目2 电压测量仪器及应用
6．电压波形种类多 被测电压的波形是多种多样的，除了正弦波以外，还 有失真的正弦波和各种非正弦波，如方波、三角波、锯齿 波、脉冲波、调制波和噪声波等。测量时，应根据被测电 压的波形和电压表的类型来确定被测电压的量值。
项目2 电压测量仪器及应用
知识 1.2 电压表的分类
电压测量仪器的种类很多，通常采用的是各 种电压表。在电子测量中，对于直流电压、工频 (50Hz) 电压和要求不高的低频 (几百Hz) 电压测量 时，可以使用万用表的电压档，其他交流电压的 测量都要使用电子电压表。按照测量结果的显示 方式不同，电子电压表可分为模拟式电压表和数 字式电压表两大类。
3．有效值 交流电压的有效值用U表示，它实质上是数学中的均 方根值，因此有时也写作Urms。交流电压有效值的物理意 义是：在交流电压的一个周期内，该电压在电阻负载上所 产生的热能与一个直流电压在同一电阻上产生的热能相同 时，那么该交流电压的有效值就等于此直流电压。
项目2 电压测量仪器及应用
2．数字式电压表 数字式电压表是将被测的模拟电压通过模拟/数字(A/D) 转换器变换成数字量，以十进制数字显示被测电压值。数 字式电压表可从以下几方面进行分类。 (1) 按测量功能分类 按测量功能可分为直流数字电压表和交流数字电压表。 (2) 按模拟/数字转换方式分类 按模拟/数字转换方式可分为比较式、斜坡式、积分式、 复合式数字电压表。
项目2 电压测量仪器及应用
(3) 按交流/直流变换原理分类 按交流/直流变换原理可分为峰值型、平均值型和有效 值型数字电压表。 (4) 按显示位数分类 按显示位数分有3位、3位半、4位、4位半、5位、5位半、 6位等多种位数的数字电压表。 数字式电压表具有测量精度高、测量速度快、量程范围 宽、显示位数多、分辨率高、无读数误差、易于实现测量自 动化等特点，因此在电压测量中日益占据了重要的地位。
项目2 电压测量仪器及应用
2．频率范围宽 被测电压的频率范围很宽，除直流外，频率范围可从 10-5～109 Hz (GHz)，这就要求电压表应具有足够宽的频率 范围，以适应不同频率电压的测量要求。测量时，应根据 被测电压的频率合理选择电压表的类型。 3．测量精度高 由于电压测量的基准是直流标准电池，在直流电压测 量中，各种分布参数的影响又极小，因此直流电压的测量 可获得很高的精度，如数字式直流电压表可达10-6～10-8量 级，而交流电压表一般只能达到10-2～10-4量级。
项目2 电压测量仪器及应用
知识 1.3 交流电压的幅值参数
交流电压除了用具体的函数关系式表达其随时间的变 化规律外，其幅值通常还可以用峰值、峰峰值、平均值、 有效值等参数来表征。
项目2 电压测量仪器及应用
1．峰值 周期性交流电压 u(t) 在一个周期内偏离零电平的最大 值称为峰值，用UP 表示。正、负峰值不相等时分别用UP+ 和UP-表示，正最大值与负最大值之差称为峰-峰值，用UP-P 表示，如图2-1所示。
项目2 电压测量仪器及应用
项目2 电压测量仪器及应用
任务1 知识引领——电压测量的基本知识 任务2 仪器介绍——模拟式电子电压表 任务3 仪器介绍——数字式直流电压表 任务4 仪器介绍——数字式万用表 任务5 应用实训——电压表万用表应用实训
பைடு நூலகம்
项目2 电压测量仪器及应用
任务1 电压测量的基本知识
电压是表征电信号能量的三个基本参数(电压、电流、 功率)之一，信号的其它参数也是通过电压测量获得其量 值，因此电压测量是电子测量中最常用、最基本、最重 要的内容。
项目2 电压测量仪器及应用
(3) 按电路组成分类 按电路组成可分为放大-检波式、检波-放大式、热电变 换式、外差式电压表等。 (4) 按准确度等级分类 按准确度等级可分为0.1级、0.2级、0.5级、1.0级、1.5 级、2.5级、5.0级等。 (5) 按检波原理分类 按检波原理可分为峰值电压表、平均值电压表和有效值 电压表。 (6) 按刻度特性分类 按刻度特性可分为线性刻度电压表和非线性刻度电压表。
项目2 电压测量仪器及应用
4．输入阻抗高 测量电压时，电压表与被测电路并联，其输入阻抗可 视为被测电路的额外负载。为了尽量减小电压表的接入对 被测电路的影响，要求电压表应有足够高的输入阻抗，即 输入电阻应尽量大，输入电容应尽量小。 5．抗干扰能力强 电压测量很容易受到各种外界电磁干扰，干扰会对灵 敏度高的电压表产生较大影响，引起明显的测量误差，所 以要求电压表应具有较强的抗干扰能力。测量时，还要采 取相应措施，尽量减小外界电磁干扰。
项目2 电压测量仪器及应用
知识 1.1 电压测量的特点及要求
电压测量主要是对直流电压、正弦波电压的稳态值以及 其他典型的周期性非正弦波电压参数的测量。电压测量的特 点及要求如下。
1．量值范围宽 被测电压的量值范围很宽，小到几纳伏，大到上万伏， 电压可从10-9～105V，这就要求电压表应具有相当宽的量程， 以适应不同量值电压的测量要求。测量时，应根据被测电压 的大小，合理选择电压表的量程。
