(完整版)第十章电力系统基础知识试题解
电力系统分析习题和答案解析
电⼒系统分析习题和答案解析电⼒系统分析⽬录第⼀部分电⼒系统稳态分析第⼀章电⼒系统的基本概念第⼆章电⼒系统的元件参数及等值电路第三章简单电⼒系统的计算和分析第四章电⼒系统潮流的计算机算法第五章电⼒系统的有功功率和频率调整第六章电⼒系统的⽆功功率和电压调整第⼆部分电⼒系统暂态分析第七章电⼒系统故障分析的基本知识第⼋章同步发电机突然三相短路分析第九章电⼒系统三相短路的实⽤计算第⼗章对称分量法及元件的各序参数和等值电路第⼗⼀章不对称故障的分析、计算第⼗⼆章电⼒系统各元件的机电特性第⼗三章电⼒系统静态稳定第⼗四章电⼒系统暂态稳定第⼗五章研究⽣⼊学考试试题附录第⼀部分电⼒系统稳态分析电⼒系统稳态分析，研究的内容分为两类，⼀类是电⼒系统稳态运⾏状况下的分析与潮流分布计算，另⼀类是电⼒系统稳态运⾏状况的优化和调整。
第⼀章电⼒系统的基本概念1-1 什么叫电⼒系统、电⼒⽹及动⼒系统？电⼒系统为什么要采⽤⾼压输电？1-2 为什么要规定额定电压？电⼒线、发电机、变压器和⽤电设备的额定电压是如何确定的？1-3 我国电⽹的电压等级有哪些？1-4 标出图1-4电⼒系统中各元件的额定电压。
1-5 请回答如图1－5所⽰电⼒系统中的⼆个问题：⑴发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。
⑵当变压器1T 在+2.5%抽头处⼯作，2T 在主抽头处⼯作，3T 在-2.5%抽头处⼯作时，求这些变压器的实际变⽐。
1-6 图1-6中已标明各级电⽹的电压等级。
试标出图中发电机和电动机的额定电压及变压器的额定变⽐。
1-7 电⼒系统结线如图1-7所⽰，电⽹各级电压⽰于图中。
试求：⑴发电机G 和变压器1T 、2T 、3T ⾼低压侧的额定电压。
⑵设变压器1T ⼯作于+2.5%抽头， 2T ⼯作于主抽头，3T ⼯作于-5%抽头，求这些变压器的实际变⽐。
习题1-4图1-8 ⽐较两种接地⽅式的优缺点，分析其适⽤范围。
电力基础知识试题及答案
电力基础知识试题及答案一、选择题1. 电力系统中的一次设备主要包括哪些类型？A. 变压器、断路器、隔离开关B. 继电器、保护装置、控制屏C. 电缆、母线、绝缘子D. 以上都是答案：A2. 以下哪个不是电力系统的保护装置？A. 过流继电器B. 差动继电器C. 断路器D. 电压继电器答案：C3. 电力系统中的短路电流计算通常采用哪种方法？A. 欧姆定律B. 基尔霍夫定律C. 牛顿第二定律D. 法拉第电磁感应定律答案：B4. 电力系统中的谐波是如何产生的？A. 由于电源频率的变化B. 由于非线性负载的存在C. 由于电压不稳定D. 由于电流过大答案：B5. 以下哪种设备可以用于电力系统的无功补偿？A. 变压器B. 断路器C. 电容器D. 继电器答案：C二、填空题6. 电力系统中的一次设备是指直接参与电能生产、传输、分配和_______的设备。
答案：转换7. 电力系统中的二次设备是指对一次设备进行_______、控制、保护和监视的设备。
答案：监测8. 电力系统中的短路故障通常分为三类：三相短路、两相短路和_______。
答案：单相接地短路9. 电力系统中的无功功率主要与_______有关。
答案：电容器10. 电力系统中的谐波会对设备造成_______和效率降低等影响。
答案：热损耗增加三、简答题11. 简述电力系统的基本组成。
答案：电力系统的基本组成包括发电站、变电站、输电线路、配电网络和用电设备。
发电站负责电能的生产，变电站负责电压的升降和电能的分配，输电线路负责远距离电能的传输，配电网络负责电能的局部分配，用电设备则是电能的最终消耗者。
12. 什么是电力系统的稳定性，它包括哪几种类型？答案：电力系统的稳定性是指在受到扰动后，系统能够自行恢复到正常工作状态的能力。
它主要包括静态稳定性、暂态稳定性和动态稳定性三种类型。
静态稳定性关注的是系统在受到小扰动后的恢复能力；暂态稳定性关注的是系统在受到大扰动后的短时间内的恢复能力；动态稳定性则关注的是系统在长时间内的稳定性。
电力系统考试试题及答案
电力系统考试试题及答案第一部分：选择题1. 电力系统中，下面哪项不是常用的输电线路类型？A. 输电线B. 配电线C. 环网线D. 支线2. 电力系统中，常用的变电设备包括以下哪几种？A. 输电塔B. 输电线路C. 变电站D. 变压器3. 电力系统中，以下哪一项不是电力系统的主要组成部分？A. 发电系统B. 输电系统C. 供电系统D. 配电系统4. 电力系统中，常用的输电线路材料有哪些？A. 铜B. 铝C. 钢D. 银5. 电力系统中，直流输电与交流输电相比，优点是：A. 损耗小B. 传输距离长C. 维护成本低D. 适用于大规模电力传输答案：1. B2. C 和 D3. C4. A 和 B5. D第二部分：填空题1. 电力系统中，主要采用（交流/直流）输电方式。
2. 发电系统的主要设备是（发电机/变压器）。
3. 输电站是用来将高压电能转换为（低压/高压）电能的设施。
4. 变压器主要用途是将（高压/低压）电能转换为（高压/低压）电能。
答案：1. 交流2. 发电机3. 低压4. 高压、低压第三部分：简答题1. 请简要介绍电力系统的组成部分。
答：电力系统主要由发电系统、输电系统、配电系统组成。
发电系统负责将各种能源转化为电能，包括发电机、发电厂等设备。
输电系统将发电厂产生的电能以高压形式传输至变电站，主要包括输电线路和输电塔。
配电系统将输电线路传输的高压电能转变为低压电能，供给用户使用，主要包括变电站、配电线路等设备。
2. 请简要介绍直流输电和交流输电的优缺点。
答：直流输电的优点是可以实现大规模电力传输，适用于长距离传输，损耗较小。
而交流输电的优点是适用于短距离和城市供电，成熟的技术和设备更广泛，维护成本较低。
直流输电与交流输电相比，缺点是设备成本较高、维护困难，需要转换设备来适应不同电压等级。
第四部分：计算题1. 一条输电线路，电压为220kV，电流为1000A，线路电阻为0.1Ω。
根据欧姆定律，计算线路的功率损耗。
电力系统基本知识考试题(含答案)
电力系统基本知识考试题（含答案）一、单选题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）dx1003当20kV取代10kV中压配电电压，原来线路导线线径不变，则升压后的配电容量可以提高______倍。
（A）A、1B、2C、3D、4dx1004在中性点不接地的电力系统中，当系统发生单相完全接地故障时，单相接地电流数值上等于系统正常运行时每相对地电容电流的______倍。
（C）A、1B、2C、3D、4dx1043当电路发生短路或过负荷时，______能自动切断故障电路，从而使电器设备得到保护。
（D）A、高压断路器B、隔离开关C、电压互感器D、熔断器dx1044频率是电能质量的重要指标之一，我国电力采用交流______Hz频率，俗称“工频”。
（B）A、49B、50C、51D、52dx1060电力系统进行无功补偿起到的作用之一是______。
（B）B、降低线损C、降低了对设备的技术要求D、降低了设备维护标准dx1083双电源的高压配电所电气主接线，可以一路电源供电，另一路电源进线备用，两段母线并列运行，当工作电源断电时，可手动或自动地投入______，即可恢复对整个配电所的供电。
（B）A、工作电源B、备用电源C、发电电源D、直流电源dx1084过补偿方式可避免______的产生，因此得到广泛采用。
（B）A、谐振过电流B、谐振过电压C、大气过电压D、操作过电压dx1085中断供电时将造成人身伤亡,属于______负荷。
（A）A、一类B、二类C、三类D、四类dx1086用电负荷是用户在某一时刻对电力糸统所需求的______。
（C）A、电压B、电流C、功率D、电阻dx1087供电频率偏差通常是以实际频率和额定频率之差与______之比的百分数来表示。
（B）A、实际频率B、额定频率C、平均频率D、瞬时频率dx1088在电力系统中，用得较多的限制短路电流的方法有，选择合适的接线方式、采用分裂绕组变压器和分段电抗器、采用线路电抗器、采用______等。

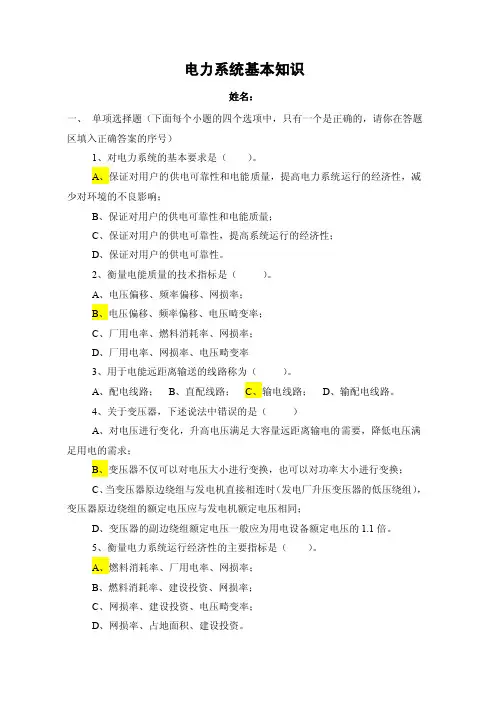

电力系统基础知识答案
电力系统基本知识姓名：一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号）1、对电力系统的基本要求是（）。
A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。
2、衡量电能质量的技术指标是（）。
A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率3、用于电能远距离输送的线路称为（）。
A、配电线路；B、直配线路；C、输电线路；D、输配电线路。
4、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。
5、衡量电力系统运行经济性的主要指标是（）。
A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。
6、我国目前电力系统的最高电压等级是（ ）。
A 、交流500kv ，直流kv 500±；B 、交流750kv ，直流kv 500±；C 、交流500kv ，直流kv 800±；；D 、交流1000kv ，直流kv 800±。
7、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。
A 、单电源双回路放射式；B 、双电源供电方式；C 、单回路放射式接线；D 、单回路放射式或单电源双回路放射式。
8、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ ）。
电力基础知识考试题库（含答案）
电力基础知识考试题库（含答案）精选考试类应用文档，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！电力基础知识考试题库（含答案）一、填空题库1、变电站和不同电压等级输电线路通称为电力网。
2、通常把直接生产和分配电能的设备称为一次设备（包括发电机、变压器、断路器、隔离开关、输电线、电动机、电灯等等）。
3、变电站中还有一些辅助设备，它们的任务是对一次设备进行测量、控制、监视和保护等，这些设备称为二次设备。
4、评价电能质量的指标：电压、频率和波形。
5、发电厂作用是将其他形式的能量（化学能、动能、核能等）转化为电能。
6、重金属元素如铀、钚等的原子核发生裂变放出巨大能量，称为裂变反应。
7、轻元素原子核聚合成较重的原子核（如氢聚变成氦）时放出巨大的能量，称为聚变反应。
8、变电站按电压升降可分为：升压变电站和降压变电站。
9、变压器在电力系统中的主要作用是变换电压，以利于电能的传输和使用。
10、互感器按测量对象可分为：电压互感器和电流互感器。
11、熔断器的作用是保护电路中的电气设备，使其在短路或过负荷时免受损坏。
12、变电站的主要防雷设施有避雷针、避雷器和接地装置。
13、电力线路按作用，可分为输电线路和配电线路。
14、接地装置是由埋入土中的金属接地体（角钢、扁钢、钢管等）和连接用的接地线构成。
15、常用用电设备有动力型、电热型和电光型。
16、继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常状态并作用于断路器跳闸或发出信号的一种自动装置。
17、继电保护的要求：快速性、选择性、可靠性和灵敏性。
18、变压器的瓦斯保护是反映变压器油箱内部故障最有效的一种主保护。
19、电力调度自动化系统中的“四遥”是指遥测、遥信、遥控和遥调。
二、简答题库1、什么是电力系统？答：由各发电厂中的发电机、各种变电站、输电线路和电力用户组成的整体，称为电力系统。
2、按一次能源的不同，发电厂可分为哪几种类型？答：（1）火力发电厂(以煤、石油和天然气为燃料)；（2）水力发电厂(以水的位能作动力)；（3）原子(核)能发电厂；（4）风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂等。
电力系统基础知识
2012年南方电网公司电力招聘笔试题及问答题解答电网调度运行人员试题库二、填空题：1、小接地电流系统中，消弧线圈的三种补偿方式为欠补偿、全补偿、过补偿。
小接地电流系统一般以过补偿为补偿方式。
2、发电机的不对称运行一般是在电力系统的不对称运行时发生的。
不对称运行对发电机的影响主要是负序电流导致发电机转子发热和振荡，其次是发电机定子绕组可能一相或两相过载。
3、发电机进相运行是指发电机发出有功而吸收无功的稳定运行状态，其定子电流相位超前定子电压相位。
4、发电机的调相运行是指发电机不发有功，主要向电网输送感性无功。
5、负荷的频率静态特性是指负荷随频率的变化而变化的特性。
6、电力系统的负荷是不断变化的，按周期长短和幅度大小，可将负荷分解成三种成分，即微小变动分量、脉动分量、持续分量。
7、电力系统的频率静态特性取决于负荷的频率静态特性和发电机的频率静态特性。
8、电力系统的频率调整需要分工和分级调整，即将所有电厂分为主调频厂、辅助调频厂、非调频厂三类。
主调频厂负责全系统的频率调整工作，辅助调频厂负责只有当频率超出某一规定值后才参加频率调整工作，非调频厂在正常时带固定负荷。
9、自动发电控制系统（AGC）的功能与电力系统的频率调整密切相关，它包含了频率的一、二、三次调整。
自动发电控制系统具有三个基本功能：频率的一次调整、负荷频率控制、经济调度控制。
10、电网备用容量包括负荷备用容量、事故备用容量、检修备用容量，总备用容量不宜低于最大发电负荷的20%。
11、表示电力系统负荷的曲线有日负荷曲线、周负荷曲线、年负荷曲线、年持续负荷曲线。
12、周负荷曲线表示一周内每天最大负荷的变化状况，它常用于可靠性计算和电源优化计算。
13、年负荷曲线表示一年内各月最大负荷的变化状况。
其特性指标有月不平衡负荷率、季不平衡负荷率和年最大负荷利用小时数。
14、年持续负荷曲线：全年负荷按大小排队，并作出对应的累计持续运行小时数，从最小负荷开始，依次将各点负荷连成曲线。
电力系统分析基础试题及答案解析
电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)T L G1T三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。
四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。
中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？电力系统分析基础试卷2一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。
在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章电力系统基础知识
一、单项选择题（每题只有一个选项是正确的，不选、多选、错选均不得分）
1、输电网又叫供电网，电压在(C )kV以上。
A、6
B、10
C、35
2、配电网是由配电线路、配电所及用户组成，它的作用是把电力分配给配电所或用户，通常电压在(B )kV及以下。
A、35
B、10
C、6
3、35kV及以上电压供电的，电压正、负偏差的绝对值之和不超过额定值的(C )%。
A、5
B、8
C、10
4、变压器、发电机、电动机等电气设备均有规定的额定电压，而且在( A )电压下运行，其经济效果最佳.
A、额定
B、长时
C、最大
5、电力网的高压电力线路一般可分为(A )
A、输电线路和配电线路
B、输电线路和用电线路
C、高压线路和配电线路
二、多项选择题（每题至少有两个选项是正确的，不选、少选、多选、错选均不得分）
1、按工、企事业用电单位按其用电性质及重要性用电负荷分(ABC )。
A、一类负荷
B、二类负荷
C、三类负荷
D、四类负荷2．一类负荷的备用电源可选用下列几种方式.(ABC )。
A、在同一供电网络中有效地独立于正常电源的专门馈电线路
B、独立于正常电源的发电机组
C、蓄电池静止型不间断供电装置等
D、保护接零装置
3、对供电系统的基本要求有(ABCD )。
A，供电可靠性 B、供电质量合格
C、安全、经挤、合理性
D、电力网运行调度的灵活性
4、供电质量指标主要有：( ABCD )。
A、电压
B、频率
C、可靠性
D、正弦波形及三相电压的对称性
5、内桥接线的特点有：(ABCD )。
A、设备简单，投资省
B、运行灵活
C、检修时操作复杂
D、继电保护复杂
三、判断题（正确的打“√”，错误的打“×”）
1、电力系统是指通过电力网连接在一起的发电厂、变电所及用户的电气设备的总体。
(√ )
2、在电力系统中，连接各种电压等级的输电线路、各种类型的变、配电所及用户的电缆和架空线路构成的输、配电网络称为电力网。
（√）
3、配电网按其额定电压又分为一次配网和辅助电网．（×）二次配网
4、低压三相380V 、22()V供电的配电网是二次配网。
（√）
5、电力系统的集中统一调度使得供、用电之间的关系密不可分。
（√）6、为保证重要负荷用电，严禁将其他非重要用电的负荷与重要用电负荷接入同一个供电系统。
(√ ) 7、根据电气设计规程的有关规定，对于一类负荷的供电，应由至少两个独立的电源供电，必要时还应安装发电机组作为紧急备用。
(√ ) 8、供电系统应保持额定电压运行，供电系统向用户供电，用户受电端电压变动幅度：10kV及以下高压电力用户和低压电力用户为额定电压的±10 %。
（×）±7 % 35KV及以上电压不应超过±10 %、10kV及以下高压电力用户和低压电力用户为额定电压的±7 %、低压照明电压变动幅度不超过
+7%、-10%
9 、额定电压又称标称电压，是指电气设备的正常工作电压，是在保证电气设备规定的使用年限，能达到额定出力的长期安全、经济运行的工作电压。
（√）。
