排水沟施工工艺流程修订稿
排水沟施工方法及施工工艺(详细完整版)
排水沟施工方法及施工工艺1. 规划和设计：●首先，进行排水沟的规划和设计工作。
确定排水沟的位置、长度、宽度和深度，以及斜坡和坡度等参数。
2. 准备工作：●清理施工区域，清除杂草、垃圾和障碍物等。
●根据设计要求，进行地面的测量和标记，铺设引线，确保排水沟的准确位置。
3. 开挖：●使用挖掘机或手工工具开始开挖排水沟。
根据设计要求，控制深度、宽度和斜坡，确保排水良好且坡度适宜。
●挖掘过程中应及时清理排出的土方，并进行分类处理。
4. 底床处理：●在排水沟底部进行底床处理。
底床应平坦、坚实，可采用砂石垫层或混凝土底床，以提供良好的排水条件。
5. 管道安装：●如果需要将排水沟与排水管道连接，进行管道安装。
根据设计要求，选择适当的排水管材料，并进行正确的连接和密封。
6. 边坡处理：●对排水沟的边坡进行处理，以确保边坡的稳定。
可采取护坡、设置过滤层、土工布等方式，防止边坡侵蚀。
7. 排水口设置：●根据需要，在排水沟末端或合适位置设置排水口。
排水口的类型和尺寸应根据实际情况确定，以保证排水畅通。
8. 检查和测试：●施工完成后，进行排水沟的检查和测试。
确保排水沟的施工质量和功能正常，排水效果良好。
9. 填充回填：●完成检查和测试后，对开挖区域进行填充回填。
使用相应的土方进行填充，并进行均匀压实，确保地表恢复平整。
10. 环境保护：在施工过程中需注意环境保护。
合理处理废弃物、污水和尘土，遵守相关环保法规和标准。
上述是排水沟的施工方法及施工工艺的详细完整版。
请注意，在实际施工过程中，应根据具体情况和设计要求进行调整和操作，并遵守当地的施工规范和要求。
排水沟施工工艺
排水沟施工工艺排水沟施工工艺一、施工前准备工作1.工地情况调查在进行排水沟施工前，应对工地的情况进行详细调查，包括地形地貌、土质情况、水文地质状况等，以便制定出科学合理的施工方案。
2.施工方案制定根据工地情况调查的结果，制定出详细的施工方案。
方案应包括施工的时间安排、施工的步骤和工序、所使用的材料和设备等内容。
3.材料和设备准备根据施工方案确定需要使用的材料和设备，并进行准备工作。
材料包括排水管、土工布、填充土等，设备包括挖掘机、压路机等。
4.人员培训对施工人员进行相关岗位培训，使其掌握施工工艺和操作技巧，确保施工的安全和质量。
二、施工过程及注意事项1.挖掘施工根据施工方案，使用挖掘机进行挖掘工作，挖掘出合适的沟槽。
在挖掘过程中，要确保施工人员的安全，防止发生事故。
2.排水管安装在沟槽中安装排水管，要保证管道的坡度和高度等参数符合设计要求。
安装过程中要注意管道的连接牢固，确保不会发生漏水现象。
3.土工布铺设在排水管的上方铺设土工布，用于防止土壤侵入排水管，影响排水效果。
土工布要完全覆盖排水管，固定牢固。
4.填充土施工在土工布上方进行填充土施工，填充土要进行分层压实，以确保排水沟的稳定性和承载力。
5.压实处理在填充土施工完成后，使用压路机对填充土进行压实处理，以增加土壤的密实度和稳定性。
6.沟槽修整对施工完毕的排水沟进行修整，使其符合设计要求。
修整包括清理沟槽内的杂物和碎石，修补破损的部分等。
三、施工完工及验收1.施工完工施工完工后，要对施工过程进行检查和整理，确保施工质量达到设计要求。
清理施工现场，处理好废弃材料和设备。
2.施工验收进行施工验收前，要对施工质量进行全面检查。
验收内容包括排水效果的检测、施工工艺的符合性、设备和材料的合格性等。
附件：本文档所涉及附件如下：1. 工地情况调查报告2. 施工方案3. 设备采购清单4. 人员培训记录法律名词及注释：无。
排水沟施工工艺(排水沟施工工艺和施工要求)
排水沟施工工艺(排水沟施工工艺和施工要求)文档1：排水沟施工工艺一：概述排水沟是在工程建设中用于排水的重要构筑物，其施工工艺及要求关系到整个工程的质量和效果。
本文档主要介绍排水沟施工的工艺和要求，以确保施工质量和安全。
二：工艺流程1. 准备工作1.1 清理施工区域，并确保施工区域平整。
1.2 确定排水沟的位置和尺寸，并进行标示。
1.3 挖掘施工坑，并清理坑内杂物。
2. 地基处理2.1 在排水沟底部铺设0.2m厚的砂石层，以提供加固和排水功能。
2.2 将排水沟两侧的土方挖掘至设计高度，并清理坑内杂物。
3. 设置排水沟模板3.1 根据设计要求制作排水沟的模板。
3.2 将模板放置在排水沟坑内，并调整到正确位置。
3.3 使用水平仪检查模板的平整度和水平度。
4. 浇筑混凝土4.1 混凝土按照设计配比进行搅拌，并运输至施工现场。
4.2 将混凝土倒入排水沟内，采用振动棒进行浇筑和压实。
4.3 确保混凝土表面平整，并使用拖把修整。
5. 排水沟壁面处理5.1 在混凝土未完全硬化前，采用竖向泥浆喷涂方法进行排水沟壁面处理。
5.2 喷涂泥浆的厚度应满足设计要求，并确保均匀一致。
6. 排水沟顶部处理6.1 在排水沟混凝土硬化后，进行顶部处理。
6.2 根据设计要求设置顶部的保护板或铺设防水材料。
7. 完工清理7.1 清理施工现场，将废弃材料和泥浆垃圾清运至指定区域。
7.2 进行工程验收，并记录相关数据和信息。
三：施工要求1. 施工人员应具备相应的资质和技术能力，熟悉排水沟施工工艺。
2. 施工材料应符合国家相关标准，并具备合格证明。
3. 施工现场应设置安全警示标志，确保施工安全。
4. 施工过程中应注意质量控制，确保排水沟的流畅和密封性。
附件：工程验收记录表、施工现场照片。
法律名词及注释：1. 排水沟：用于排水的开放沟渠或管道。
2. 地基处理：对地基进行加固和改良的工程措施。
3. 模板：用于限制混凝土浇筑形状和尺寸的工具或设备。

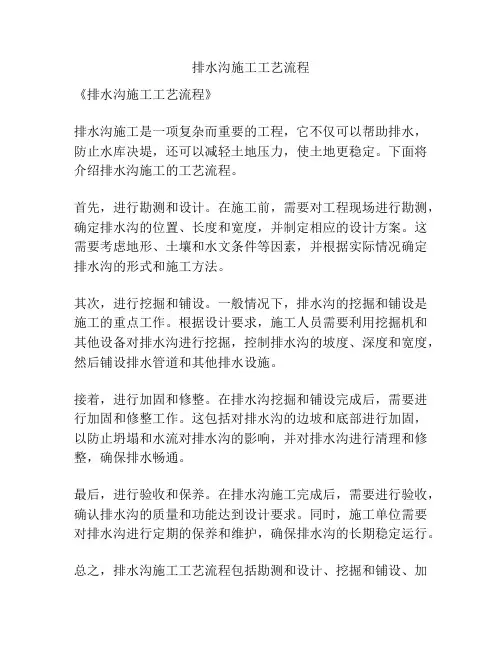

排水沟施工工艺流程
排水沟施工工艺流程
《排水沟施工工艺流程》
排水沟施工是一项复杂而重要的工程，它不仅可以帮助排水，防止水库决堤，还可以减轻土地压力，使土地更稳定。
下面将介绍排水沟施工的工艺流程。
首先，进行勘测和设计。
在施工前，需要对工程现场进行勘测，确定排水沟的位置、长度和宽度，并制定相应的设计方案。
这需要考虑地形、土壤和水文条件等因素，并根据实际情况确定排水沟的形式和施工方法。
其次，进行挖掘和铺设。
一般情况下，排水沟的挖掘和铺设是施工的重点工作。
根据设计要求，施工人员需要利用挖掘机和其他设备对排水沟进行挖掘，控制排水沟的坡度、深度和宽度，然后铺设排水管道和其他排水设施。
接着，进行加固和修整。
在排水沟挖掘和铺设完成后，需要进行加固和修整工作。
这包括对排水沟的边坡和底部进行加固，以防止坍塌和水流对排水沟的影响，并对排水沟进行清理和修整，确保排水畅通。
最后，进行验收和保养。
在排水沟施工完成后，需要进行验收，确认排水沟的质量和功能达到设计要求。
同时，施工单位需要对排水沟进行定期的保养和维护，确保排水沟的长期稳定运行。
总之，排水沟施工工艺流程包括勘测和设计、挖掘和铺设、加
固和修整、验收和保养等多个环节，需要施工单位和相关人员严格按照要求进行操作，确保排水沟的质量和功能。

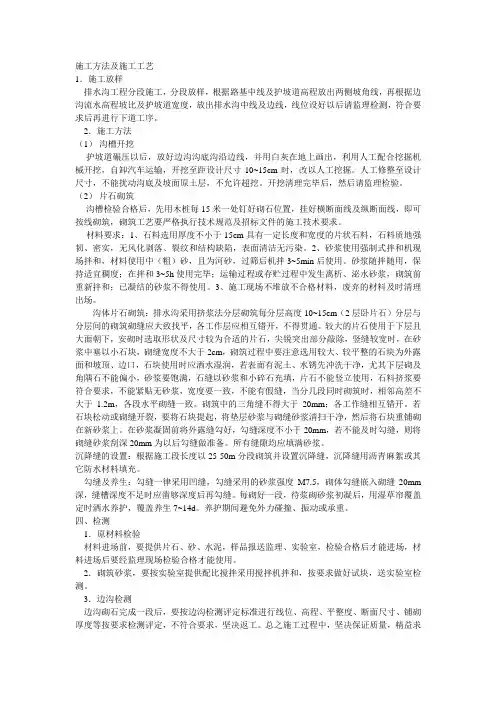

排水沟施工方法及施工工艺
施工方法及施工工艺1．施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2．施工方法（1）沟槽开挖护坡道碾压以后，放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
（2）片石砌筑沟槽检验合格后，先用木桩每15米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
材料要求：1、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
2、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
3、施工现场不堆放不合格材料，废弃的材料及时清理出场。
沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。

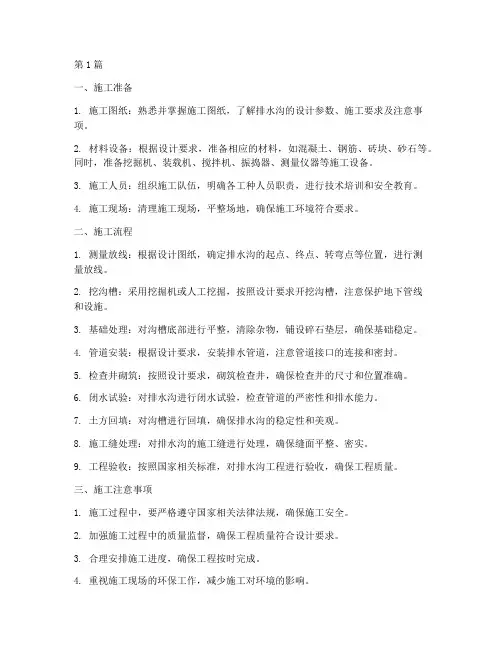

排水沟工程施工(3篇)
第1篇一、施工准备1. 施工图纸：熟悉并掌握施工图纸，了解排水沟的设计参数、施工要求及注意事项。
2. 材料设备：根据设计要求，准备相应的材料，如混凝土、钢筋、砖块、砂石等。
同时，准备挖掘机、装载机、搅拌机、振捣器、测量仪器等施工设备。
3. 施工人员：组织施工队伍，明确各工种人员职责，进行技术培训和安全教育。
4. 施工现场：清理施工现场，平整场地，确保施工环境符合要求。
二、施工流程1. 测量放线：根据设计图纸，确定排水沟的起点、终点、转弯点等位置，进行测量放线。
2. 挖沟槽：采用挖掘机或人工挖掘，按照设计要求开挖沟槽，注意保护地下管线和设施。
3. 基础处理：对沟槽底部进行平整，清除杂物，铺设碎石垫层，确保基础稳定。
4. 管道安装：根据设计要求，安装排水管道，注意管道接口的连接和密封。
5. 检查井砌筑：按照设计要求，砌筑检查井，确保检查井的尺寸和位置准确。
6. 闭水试验：对排水沟进行闭水试验，检查管道的严密性和排水能力。
7. 土方回填：对沟槽进行回填，确保排水沟的稳定性和美观。
8. 施工缝处理：对排水沟的施工缝进行处理，确保缝面平整、密实。
9. 工程验收：按照国家相关标准，对排水沟工程进行验收，确保工程质量。
三、施工注意事项1. 施工过程中，要严格遵守国家相关法律法规，确保施工安全。
2. 加强施工过程中的质量监督，确保工程质量符合设计要求。
3. 合理安排施工进度，确保工程按时完成。
4. 重视施工现场的环保工作，减少施工对环境的影响。
5. 加强施工过程中的沟通协调，确保各工种、各环节的顺利进行。
总之，排水沟工程施工是一项复杂的系统工程，需要精心组织、合理安排。
通过严格的施工管理和技术措施，确保排水沟工程的质量、安全和环保，为我国的基础设施建设贡献力量。
第2篇一、施工准备1. 施工图纸及技术资料：熟悉施工图纸，了解工程规模、设计要求、施工工艺等；收集相关技术资料，如地质勘察报告、施工规范、质量验收标准等。
排水沟工程施工方法(3篇)
第1篇一、施工准备1. 技术准备：熟悉图纸，明确设计要求；对施工人员进行技术交底，确保施工人员了解施工工艺和质量要求。
2. 材料准备：准备好施工所需的各类材料，如混凝土、钢筋、模板、砂石等。
3. 工具准备：准备好施工所需的各类工具，如挖掘机、装载机、平板运输车、搅拌机、振捣器等。
二、施工工艺1. 施工放样：根据设计图纸，进行施工放样，确定排水沟的走向、尺寸和位置。
2. 沟槽开挖：采用挖掘机进行沟槽开挖，确保沟槽尺寸符合设计要求。
开挖过程中，要注意保护地下管线，防止损坏。
3. 基底处理：沟槽开挖完成后，对基底进行平整、压实，确保基底坚实、平整。
4. 模板安装：根据设计要求，安装排水沟的模板。
模板应牢固、平整，确保混凝土浇筑后的排水沟尺寸准确。
5. 钢筋绑扎：根据设计图纸，绑扎排水沟的钢筋。
钢筋绑扎要牢固，防止移位。
6. 混凝土浇筑：混凝土采用搅拌车运输，使用混凝土泵车进行浇筑。
浇筑过程中，要保证混凝土均匀、密实，防止出现蜂窝、麻面等质量问题。
7. 振捣：混凝土浇筑完成后，使用振捣器进行振捣，确保混凝土密实、无气泡。
8. 养护：混凝土浇筑完成后，要进行养护，保持混凝土湿润，防止裂缝产生。
9. 检查验收：在施工过程中，要定期进行检查，确保工程质量符合设计要求。
施工完成后，进行验收，合格后方可投入使用。
三、质量控制1. 沟槽尺寸：沟槽尺寸要符合设计要求，确保排水沟的排水能力。
2. 基底处理：基底要平整、坚实，防止渗水。
3. 模板安装：模板要牢固、平整，确保混凝土浇筑后的排水沟尺寸准确。
4. 钢筋绑扎：钢筋绑扎要牢固，防止移位。
5. 混凝土浇筑：混凝土浇筑要均匀、密实，防止出现蜂窝、麻面等质量问题。
6. 养护：混凝土浇筑完成后，要进行养护，保持混凝土湿润，防止裂缝产生。
四、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。
2. 施工过程中，严格遵守操作规程，防止事故发生。
3. 严格执行安全检查制度，及时发现并消除安全隐患。
排水沟施工方案(施工工艺)
排水沟施工方案（施工工艺）
（1）沟槽开挖
排水沟分段施工，分段放样，每25米一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，开挖至距设计尺寸10～15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
（2）清底报验
基槽开挖完毕后,首先进行自检,互检,合格后,由项目部报请监理工程师进行检验,在全部检验合格后,方可进行下步工序。
（3）混凝土浇筑
沟槽检验合格后，先用木桩每10米一处钉好模板位置，挂好横断面线及纵断面线，即可按线立模，浇筑混凝土工艺要严格执行技术及文件的施工技术要求。
浇筑混凝土应连续进行，如必须间歇，时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。
间歇的最长时间应按所有水泥品种及混凝土初凝条件确定一般超过2小时应按施工缝处理。
注意天气预报，不宜在雨天浇筑混凝土。
在天气多变季节施工，为防不测，应有足够的抽水设备和防雨物质。
对所有机具包括混凝土输送泵、振动器（棒）经检验试运转正常，并准备一旦出现故障的应急措施，保证人力、物力、材料均能满足浇筑速度的要求。
（4）沉降缝的设置
根据施工段长度以20m-50m分段浇筑并以10m设置沉降缝，沉降缝宽度为1cm，缝中填沥青麻丝。
（5）养护
由于在冬季施工，每浇筑好一段，立即用土工布进行封闭覆盖，温度过低（在-3摄氏度以下），应在沟内放置煤炉进行蒸汽养生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
排水沟施工工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
排水沟施工方案
1、排水沟施工工艺流程
施工工艺
测量、放线→土方开挖→垫层→浇筑砼墙→抹灰→砼压顶→盖板安装。
施工准备
按照体育场场地工艺图纸要求准备水泥、钢筋、砂子、模板等材料工具，并按工作量及工期要求调配施工人员按时进场。
施工要点
为保证钢筋混凝土盖板的强度，在钢筋绑扎、混凝土配比、振捣等工序配专职质检员检查并记录。
排水沟沟盖板的标高要严格控制，每块沟盖板的进水孔要调齐，沟盖板要用模板预制。
2、施工流程及方案
预制水沟盖板：
在施工现场预制沟盖板，达到设计强度的70%后再运至施工部位进行安装。
2.1.1按照图纸设计的盖板规格制作模板，一定保证模板稳定，不许出现变形。
2.1.2按照图纸要求布置钢筋。
2.1.3注意箍筋弯头位置要错开绑扎。
2.1.4在砼浇捣前要校准模具的角度和尺寸，并作临时固定。
浇筑排水沟：
2.2.1应准备：洋镐、铁锹、风钻、小推车.组织人员进行图纸熟悉、了解每段高程，测量给出标桩，应注明下挖深度。
土方开挖应在给定施工段进行，该工程排水沟槽开挖无须放坡及支撑，主要是每个施工人员了解自己在该段的下挖深度，以免造成返工，排水沟底视土质情况可留出10～15m土层不挖，留作垫层之用。
2.2.2 土方开挖后，质检人员要认真对土方开挖后基槽进行测量，对不合格之处要进行修理，对超挖、欠挖处要进行挖方后或填方处理，确认达到要求后方可进行下道工序。
土方开挖过程中，要注意轴线、深度，两人同时在同一段施工时不能面对进行，以避免撞伤，应背向施工并保持一定距离，在每段相接处尤其重要。
2.2.3砼工程施工前应做出配合比试验，对现场要进行称量工作，以保证砼配合比的准确性。
砼施工对该道工序来讲，一定要保证其密实度，因为以坡度进行排水的无任何管道，该沟内沉沙井将长期积水，所以要求砼垫层在施工一定要保证其质量，采用平板振动器至少振3～5遍方可。
砼工程在施工时要注意使用的机械电源要有可靠的保证，不得产生跑电、漏电现象，施工人员要佩戴安全所须的工作服装，必须穿绝缘胶鞋进行施工，以免造成意外事故。
排水沟沟壁施工
2.3.1 采用钢筋混凝土浇筑，本道工序以水泥工为主，该工序对全工程起到决定性的作用，它进度的快慢决定了整个工程的工期，为了确保工程进度，本公司将投入足够的人力物力。
2.3.2 浇筑前应对砼垫层进行抄平工作，在确认垫层达到要求后，方可进行浇筑工作，浇筑时应进行拉线操作，对凹凸不平之处用细石砼填补，使得沟面达到一致坡度，防止在同一坡度线上产生错位等现象。
2.3.3 浇筑沟壁时，应按照浇筑规范进行，对所用砼要保证质量，所用水泥必须有出厂合格证书，现场对水泥要进行安定性试验，对水泥砂浆的配合比要严格控制，并随机做出水泥砂浆试块，按期做出强度试验报告。
2.3.4 地沟抹灰采用1：2水泥砂浆进行，对沟底抹灰时标高应严格控制。
该工程采用地沟排水，故坡高要按设计图纸严格控制，不得产生出现积水现象。
要随抹随压光，因地沟带一定的坡度，在抹灰过程对抹灰砂浆的配合一定应按照比例进行拌合。
沟壁的抹灰一定光滑平整，均保持颜色一致。
排水沟砼压顶
砼压顶是关系到盖板平整度的关键，对砼压顶施工提出严格质量要求是十分必要的，它的误差将导致盖板上平的偏差。
砼压顶模板支撑时，要对其上平严格控制，本工程模板采用组合式钢模板，对压顶砼上，平用L75X75X5的角钢做上平面，以保证其标高的准确性。
砼压顶所用材料均应有出厂合格证书和现场的试验，配比按配合比通知单严格称量，以保证其质量。
振动器采用插入式振动器进行施工。
砼盖板安装
砼盖板安装时要确保其上平的标高，对基层出现问题应用高标号砂浆进行找平。
砼盖板在安装过程中一定要二人同时抬起，放至沟顶时应注意避免受伤，每层盖板安装时，须设专人对其进行检测，运输时要注意安全，教育施工人员以安全为天的安全意识。
土方回填
地沟施工完成后，沟外侧的土方回填往往引起人们的注意，但在该工程中侧壁的沉陷将直接影响到工程的质量，因此不可忽视。
在该工程的施工中本公司将派专人进行，打人工夯逐层进行夯填，每层夯填完毕应进行检查。
排水沟施工是保证整个场地排水畅通与否的关键，本公司在此施工中将投入较大的精力进行，对每一个分项都将严格执行国家有关的规范及标准进行验收，对不符合质量要求的工序决不姑息，做到每道工序有检查有交接，责任落实到人，确保排水沟的质量。
