电容触摸屏的分类原理及结构
Large
电容触摸屏的组成
显示屏
Cover lens OCA FPC (IC) ITO Sensor
TP模组
终端应用
电容触摸屏的结构原理
(即 ITO sensor结构原理)
双面ITO结构
单面ITO结构
原理: 利用人体电场,当手指触摸时,表面行/列交叉处感应单元的互电容(偶合电容)会有变化,既 而检测出该点位置.
METAL Trace 树脂BM(Organic) 及 NCVM 及 金属LOGO
优点: Cover lens与ITO sensor集成在同一片玻璃上,节约成本(节省Cover lens及贴合制程) 缺点: 可靠性有待验证
电容式触摸屏发展方向
内嵌式Touch panel(In-cell):电容式内嵌触摸屏结构及原理
6
双面结构
X-ITO
保护膜(如SiO2等)
Glass
Y-ITO Double sides
金属引线(如Mo/AL/Mo等) 保护膜(如SiO2等)
优点: 结构成熟, 可靠性优秀 缺点: 制程难度高, 专利冲突
单面结构
ITO桥式结构
SiO2(protectine)
X-ITO(sensing) POC(insulation)
背面ITO-3镀膜 SiO2-2镀膜
※客户特殊要求,有可选择性
1.特性
控制项目 (▲为控制点)
厚度 面电阻 透过率 线幅/线距 对位精度
工程/膜层 ITO ▲ ▲ ▲ ▲ ▲
制作过程控制点
POC
MoAlMo
SiO2
▲
▲
▲
无
▲
无
▲
无
▲
▲
▲
无
▲
▲
பைடு நூலகம்
▲
2.外观
划伤、污染、异物、打弧、线幅不齐、掉膜、腐蚀等
3.可靠性
控制项目
工程/膜层
(▲为控制点)
ITO
POC
耐热
▲
无
耐酸/碱
▲
无
附着力
▲
▲
耐IPA
无
无
硬度
无
无
MoAlMo 无 无 ▲ 无 无
SiO2 无 无 ▲ ▲ ▲
电容式触摸屏发展方向
集成式Touch panel
显示屏
Full OC (Organic)
GLASS
OCA ITO Film (shield) SiO2 (Top protective) X/Y-ITO 及 Metal or ITO Bridge 及 POC (Organic Insulator)
GLASS(substrate) Shield ITO
优点: 制程简单, 结构成熟 缺点: 可靠性有待验证
金属层
绝缘层
ITO桥或金属桥
绝缘层
ITO层
双面结构
双面ITO镀膜 F-ITO图案 R-ITO图案
MoAlMo镀膜 MoAlMo图案 双面SiO2镀膜
POC图案 双面保护膜
制作流程
单面结构
ITO桥式结构
ITO-1镀膜 ITO-1图案 POC-1图案 ITO-2镀膜 ITO-2图案 MoAlMo镀膜 MoAlMo图案
SiO2-1镀膜 或 POC-2图案
背面ITO-3镀膜 SiO2-2镀膜
金属桥式结构
ITO-1镀膜 ITO-1图案 POC-1图案 MoAlMo镀膜 MoAlMo图案
SiO2-1镀膜 或 POC-2图案
MoAlMo(trace)
Shield ITO
优点: 制程简单, 结构成熟 缺点: 可靠性有待验证
Y-ITO(bridge) GLASS(substrate)
金属桥式结构
SiO2(protectine)
MoAlMo(bridge) POC(insulation) ITO(sensing)
MoAlMo(trace)
ITO导电层
Mo/Al/Mo 电极层
BM矩阵 彩色滤光 层 ITO导电层
保护层(SiO2)
偏光片 玻璃基板
液晶层
TFT基板
原理: 工作原理与电容式触摸屏相同,只是ITO sensor直接做在TFT屏表面(即做在Color filter背面).
为什么会选择触摸屏
◆ 人机界面友好,操作性能流畅 ◆ 节省空间,显示屏就是用户接口 ◆ 用户接口方式多样化,单点触摸&多点触摸 ◆ 设计更美观
为什么会选择感应电容触摸屏
◆ 最理想的触摸屏方案,尤其是消费类电子产品
电容触摸屏的市场应用
Low Market Share High
Small
Screen size

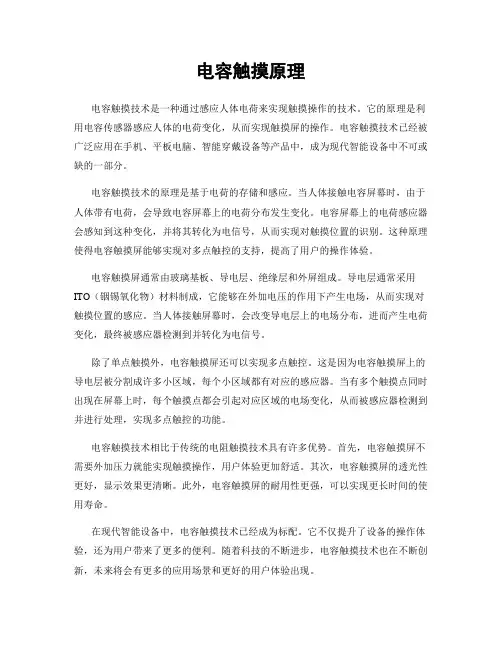

电容触摸原理
电容触摸原理电容触摸技术是一种通过感应人体电荷来实现触摸操作的技术。
它的原理是利用电容传感器感应人体的电荷变化,从而实现触摸屏的操作。
电容触摸技术已经被广泛应用在手机、平板电脑、智能穿戴设备等产品中,成为现代智能设备中不可或缺的一部分。
电容触摸技术的原理是基于电荷的存储和感应。
当人体接触电容屏幕时,由于人体带有电荷,会导致电容屏幕上的电荷分布发生变化。
电容屏幕上的电荷感应器会感知到这种变化,并将其转化为电信号,从而实现对触摸位置的识别。
这种原理使得电容触摸屏能够实现对多点触控的支持,提高了用户的操作体验。
电容触摸屏通常由玻璃基板、导电层、绝缘层和外屏组成。
导电层通常采用ITO(铟锡氧化物)材料制成,它能够在外加电压的作用下产生电场,从而实现对触摸位置的感应。
当人体接触屏幕时,会改变导电层上的电场分布,进而产生电荷变化,最终被感应器检测到并转化为电信号。
除了单点触摸外,电容触摸屏还可以实现多点触控。
这是因为电容触摸屏上的导电层被分割成许多小区域,每个小区域都有对应的感应器。
当有多个触摸点同时出现在屏幕上时,每个触摸点都会引起对应区域的电场变化,从而被感应器检测到并进行处理,实现多点触控的功能。
电容触摸技术相比于传统的电阻触摸技术具有许多优势。
首先,电容触摸屏不需要外加压力就能实现触摸操作,用户体验更加舒适。
其次,电容触摸屏的透光性更好,显示效果更清晰。
此外,电容触摸屏的耐用性更强,可以实现更长时间的使用寿命。
在现代智能设备中,电容触摸技术已经成为标配。
它不仅提升了设备的操作体验,还为用户带来了更多的便利。
随着科技的不断进步,电容触摸技术也在不断创新,未来将会有更多的应用场景和更好的用户体验出现。
总的来说,电容触摸技术是一种基于电荷感应原理的触摸技术,通过感知人体电荷的变化来实现触摸操作。
它的原理简单而高效,为现代智能设备的发展提供了重要支持。
随着技术的不断进步,电容触摸技术将会在更多的领域得到应用,为人们的生活带来更多的便利和乐趣。
电容触摸屏的制作原理
电容触摸屏的制作原理电容触摸屏是一种多点触控设备,能够感知用户手指或其他电容物体的触摸位置和动作,成为现代智能手机、平板电脑、电脑显示屏等常用的交互界面。
电容触摸屏的制作原理主要涉及到电容技术、导电涂层、电极排列等方面。
首先,我们先了解一下电容(Capacitance)的概念。
电容是一种储存电荷的物理量,通常用C表示,单位是法拉。
在电容触摸屏中,使用的是互电容的原理,即通过屏幕表面电极和触摸物体之间的电容来感知触摸位置。
电容触摸屏主要由以下几个部分组成:1. 显示器:显示屏幕的成像部分,一般使用液晶显示器(LCD)或有机发光二极管(OLED)等;2. 导电涂层:位于显示器表面的一层导电膜,用于导电和储存电荷;3. 电极:位于导电涂层上方的一组电极,分为横向和纵向的电极排列;4. 控制电路:用于感知电容变化、计算触摸位置和传输数据的电路。
具体制作原理如下:1. 制备导电涂层:首先在显示器表面涂布一层透明、导电的材料,如氧化铟锡(ITO)薄膜。
这层导电涂层使触摸屏具备导电性和传感特性。
2. 绘制电极:在导电涂层上方绘制一组横向和纵向的电极。
横向电极是一组细线,纵向电极则是一组平行的细线。
通过交叉排列,形成一个电容矩阵。
3. 接地电极:在导电涂层外围增加一组接地电极,使整个触摸屏与大地电势相连,以进行屏幕的静电消除和防静电干扰。
4. 定位参考电极:在触摸屏四角或四边设置定位参考电极,以确保触摸位置的准确性和鲁棒性。
5. 控制电路:连接到电极的控制电路会给电极施加电压,并感知电容变化。
通过将信号传递给控制器,计算出触摸位置,并作出相应反应。
6. 驱动电极:当用户触摸屏幕时,手指的触摸会改变屏幕上的电容分布,形成电容的差异。
驱动电极的电压会被改变,电容变化也会被控制电路感知到。
根据这种变化,控制电路可以计算出触摸坐标。
总结来说,电容触摸屏的制作原理是基于电容技术,通过导电涂层和电极排列构成电容矩阵,并通过控制电路感知电容变化,计算出用户触摸的位置。
电容式触摸屏(非常经典)
2. Touch Screen Implementation Methods
Resistive Touch Screens - Requires pressure (stylus) for contact between two resistive/conductive layers - Prone to wear & tear - 2 ITO layers required (plus spacer layer) - Lower transparency than capacitive - High pointer precision Capacitive Touch Screens - Requires conductive object (finger) - 1 or 2 ITO layers - Excellent transparency possible (>90%) - Low pointer precision
2. 電容式觸摸屏:結構
(2)投射電容式 (Projected Capacitive Technology ):
投射電容觸摸屏與表面 電容觸摸屏相比,可以 穿透較厚的覆蓋層,而 且不需要校正。感應電 容式在兩層ITO塗層上 蝕刻出不同的ITO模組, 需要考慮模組的總阻抗, 模組之間的連接線的阻 抗,兩層ITO模組交叉 處產生的寄生電容等因 素。
4. 表 面 聲 波 觸 摸 屏
二、ITO
1、什麼是ITO 、什麼是ITO 2、 Touch Screen Implementation methods 3、ITO附著介質:ITO Glass, ITO Film ITO附著介質:ITO Glass,
1. 什麼是ITO? 什麼是ITO?
ITO 是銦錫氧化物(= Indium Tin Oxide)的英文 是銦錫氧化物( 縮寫,它是一種透明的導電體。通過調整銦和錫 的比例,沉積方法,氧化程度以及晶粒的大小可 以調整這種物質的性能。被用做電阻式和電容式 觸摸屏的感應材料 薄的ITO材料透明性好,但是阻抗高;厚的ITO材 薄的ITO材料透明性好,但是阻抗高;厚的ITO材 料阻抗低,但是透明性會變差。在PET聚脂薄膜 料阻抗低,但是透明性會變差。在PET聚脂薄膜 (電阻式觸摸屏會用到)上沉積時,反應溫度要下降 電阻式觸摸屏會用到) 到150度以下,這會導致ITO氧化不完全,之後的 150度以下,這會導致ITO氧化不完全,之後的 應用中ITO會暴露在空氣或空氣隔層裏,它單位 應用中ITO會暴露在空氣或空氣隔層裏,它單位 面積阻抗因為自氧化而隨時間變化。這使得電阻 式觸摸屏需要經常校正。

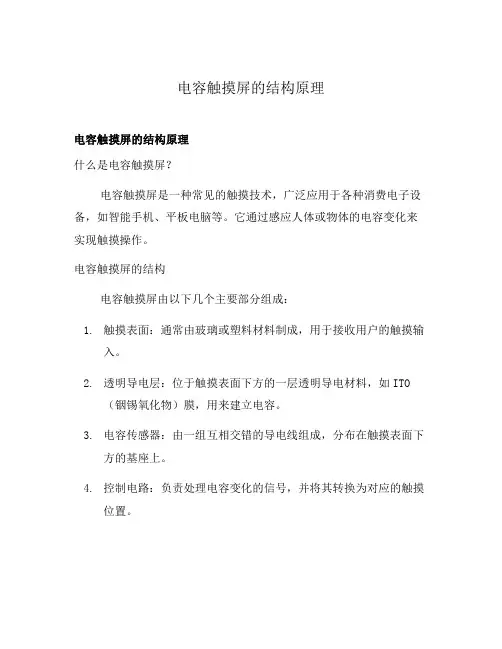

电容触摸屏的结构原理
电容触摸屏的结构原理电容触摸屏的结构原理什么是电容触摸屏?电容触摸屏是一种常见的触摸技术,广泛应用于各种消费电子设备,如智能手机、平板电脑等。
它通过感应人体或物体的电容变化来实现触摸操作。
电容触摸屏的结构电容触摸屏由以下几个主要部分组成:1.触摸表面:通常由玻璃或塑料材料制成,用于接收用户的触摸输入。
2.透明导电层:位于触摸表面下方的一层透明导电材料,如ITO(铟锡氧化物)膜,用来建立电容。
3.电容传感器:由一组互相交错的导电线组成,分布在触摸表面下方的基座上。
4.控制电路:负责处理电容变化的信号,并将其转换为对应的触摸位置。
电容触摸屏的工作原理当用户触摸电容触摸屏表面时,手指或物体的电容会与透明导电层形成一个电容。
这个电容的大小取决于手指或物体与导电层的接触面积以及距离。
控制电路会周期性地向电容传感器中的导电线施加电场。
当有电容变化时,这些导电线上的电压也会相应变化。
控制电路会测量这些变化的电压,并确定触摸位置。
电容触摸屏的工作模式电容触摸屏可以采用不同的工作模式,其中两种常见的模式是:1.静态模式:电容触摸屏连续地监测触摸输入,并将触摸数据传递给控制电路。
这种模式下,触摸屏一直处于工作状态,能够实时响应触摸操作。
2.动态模式:电容触摸屏仅在检测到触摸时才将触摸数据传递给控制电路。
这种模式下,触摸屏在没有触摸输入时进入节能状态,可以延长电池寿命。
电容触摸屏的优势相比于其他触摸技术,电容触摸屏具有以下优势:•高灵敏度:电容触摸屏能够感应微小的电容变化,提供灵敏的触摸响应。
•多点触控:电容触摸屏可以同时感应多个触摸点,支持多点触控和手势操作。
•易于清洁:电容触摸屏表面光滑且无物理按钮,易于清洁和维护。
•高透明度:透明导电层的使用不会影响显示效果,保持触摸屏的高透明度。
结论电容触摸屏是一种广泛应用于消费电子设备的触摸技术。
通过感应电容的变化,它可以实现精准的触摸操作,并支持多点触控和手势操作。
电容触摸屏具有高灵敏度、易于清洁和高透明度等优势,因此成为消费电子产品中常见的触摸屏技术之一。

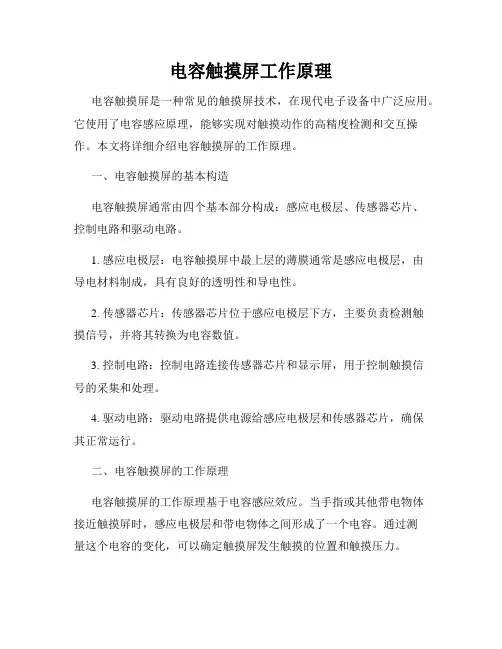

电容触摸屏工作原理
电容触摸屏工作原理电容触摸屏是一种常见的触摸屏技术,在现代电子设备中广泛应用。
它使用了电容感应原理,能够实现对触摸动作的高精度检测和交互操作。
本文将详细介绍电容触摸屏的工作原理。
一、电容触摸屏的基本构造电容触摸屏通常由四个基本部分构成:感应电极层、传感器芯片、控制电路和驱动电路。
1. 感应电极层:电容触摸屏中最上层的薄膜通常是感应电极层,由导电材料制成,具有良好的透明性和导电性。
2. 传感器芯片:传感器芯片位于感应电极层下方,主要负责检测触摸信号,并将其转换为电容数值。
3. 控制电路:控制电路连接传感器芯片和显示屏,用于控制触摸信号的采集和处理。
4. 驱动电路:驱动电路提供电源给感应电极层和传感器芯片,确保其正常运行。
二、电容触摸屏的工作原理电容触摸屏的工作原理基于电容感应效应。
当手指或其他带电物体接近触摸屏时,感应电极层和带电物体之间形成了一个电容。
通过测量这个电容的变化,可以确定触摸屏发生触摸的位置和触摸压力。
具体而言,当触摸屏发生触摸时,感应电极层上的电荷会发生变化,形成一个电容变化。
传感器芯片会实时检测这个电容值的变化,并将其转换为相应的电信号。
控制电路接收到传感器芯片传来的电信号后,会对触摸位置进行分析和处理。
通过计算电容变化的大小和分布情况,控制电路可以准确地确定触摸屏上发生触摸的位置。
驱动电路则负责向感应电极层提供适量的电荷,确保触摸屏的正常感应和工作。
三、电容触摸屏的特点和优势电容触摸屏具有以下几个特点和优势:1. 高灵敏度:电容触摸屏对触摸压力非常敏感,能够准确捕捉到细小的触摸动作。
2. 高精度:电容触摸屏可以实现高精度的触摸定位,能够识别多点触控、手势操作等复杂操作。
3. 高透明度:感应电极层采用透明导电材料制成,不会影响显示屏的透明度和显示效果。
4. 耐用性好:电容触摸屏没有物理按钮和机械结构,相比传统触摸屏更加耐用,更不容易出现机械损坏。
5. 支持手写输入:由于电容触摸屏的高灵敏度,可以实现手写输入功能,提供更多的输入方式选择。

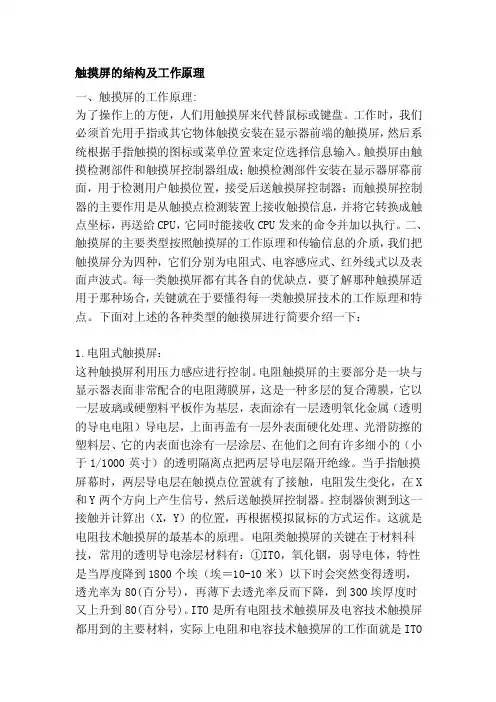

触摸屏的结构及工作原理[整理]
触摸屏的结构及工作原理一、触摸屏的工作原理:为了操作上的方便,人们用触摸屏来代替鼠标或键盘。
工作时,我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏,然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。
触摸屏由触摸检测部件和触摸屏控制器组成;触摸检测部件安装在显示器屏幕前面,用于检测用户触摸位置,接受后送触摸屏控制器;而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息,并将它转换成触点坐标,再送给CPU,它同时能接收CPU发来的命令并加以执行。
二、触摸屏的主要类型按照触摸屏的工作原理和传输信息的介质,我们把触摸屏分为四种,它们分别为电阻式、电容感应式、红外线式以及表面声波式。
每一类触摸屏都有其各自的优缺点,要了解那种触摸屏适用于那种场合,关键就在于要懂得每一类触摸屏技术的工作原理和特点。
下面对上述的各种类型的触摸屏进行简要介绍一下:1.电阻式触摸屏:这种触摸屏利用压力感应进行控制。
电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏,这是一种多层的复合薄膜,它以一层玻璃或硬塑料平板作为基层,表面涂有一层透明氧化金属(透明的导电电阻)导电层,上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。
当手指触摸屏幕时,两层导电层在触摸点位置就有了接触,电阻发生变化,在X 和Y两个方向上产生信号,然后送触摸屏控制器。
控制器侦测到这一接触并计算出(X,Y)的位置,再根据模拟鼠标的方式运作。
这就是电阻技术触摸屏的最基本的原理。
电阻类触摸屏的关键在于材料科技,常用的透明导电涂层材料有:①ITO,氧化铟,弱导电体,特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明,透光率为80(百分号),再薄下去透光率反而下降,到300埃厚度时又上升到80(百分号)。
ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料,实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
电容触摸屏
LOGO
2 电容触摸原理
LOGO
有两种状态,第一个状态是无触摸动作,即手指与触摸面没有接触,电容触摸屏的所有 电极是同样的电势,触摸面是等势面,电极没有触摸电流;第二个状态是有触摸动作, 即手指与触摸面接触,人体与触摸面形成一个耦合电容。在高频信号作用下,该耦合电 容器相当于导体,此时手指吸走小部分电荷,形成一个微小的触摸电流,通过检测器检 测电极输出的触摸电流,并根据电容触摸屏坐标定位算法计算触摸点的位置。
无触摸
触摸
3 电容触摸系统
由触摸面板SENSER、驱动控制器IC和微处理 器CPU组成,如图所示,触摸面板相当于一 个传感器件,完成触摸信号转化为电流信号 的过程;驱动控制IC相当于一个电流信号接 收器和处理器,完成电流信号换算成触摸位 置数据的过程;微处理器相当于一个接收器 和反馈器,完成触摸位置数据的处理及反馈 到驱动控制器。
电容触摸屏
目录
CONTENTS
1 电容触摸面板的结构 2 电容触摸原理 3 电容触摸系统 4 电容触摸屏分类 5 电容触摸屏优缺点
1 电容触摸面板的结构
如图所示,由上至下排列,上PET保 护层,膜厚约 175µm ~188µm ,防 止刮擦ITO导电膜;Ag电极层,厚度 约 0.1mm~0.5mm,引出触摸电流; 上表面ITO导电膜层,膜厚约 1µm ~ 1.5µm ,产生工作电场;glass玻璃层, 厚度约 0.7mm~1.5mm,作为ITO导 电膜的衬垫;下表面ITO导电膜层, 膜厚约 1µm~1.5µm ,屏蔽显示器的 电 场 干 扰 ; 下 PET 绝 缘 层 , 膜 厚 约 175µm ~188µm,防止刮擦ITO导电 膜。
LOGO
4 电容触摸屏分类
投射式电容触摸屏分类 ➢ 根据其扫描分类: 一般分自电容、互电容两种。 ➢ 自电容:扫描X/Y电极与
电容触摸屏原理
电容触摸屏原理电容触摸屏(CapacitiveTouchScreen)是目前应用最广的触摸屏技术,它的原理很简单:利用电容的原理来感测电容器的变化,进而检测到触摸屏上的用户手指。
原理是电容触摸屏表面安装有许多电容探测线,其中X线和Y线交叉形成格子,每个格子里有一个电容器,它们都处于平衡状态,每个电容器的电容值都不同,有一定的偏差。
当用户把他的手指放到一个电容探测线的点上的时候,电容器和手指之间会形成电容,这样该电容探测线就会有一定的电位变化。
这时该X线和Y线上都会有电容变化,通过检测X线和Y线上的变化,就可以检测到用户手指的位置。
电容触摸屏分为单探头电容触摸屏和多探头电容触摸屏。
单探头电容触摸屏只有一个探头,它只能检测到手指的位置,而不能检测到触摸的力度。
多探头电容触摸屏除了可以检测到手指的位置之外,还能检测触摸的力度,也就是用户触摸屏时的按压力度,这使得多探头电容触摸屏多了一个力度调节的功能,被用在手机、笔记本电脑、PDA 上,极大地提高了操作的便捷性。
电容触摸屏的特点是超薄、有较强的触摸原理、低电压和电流、免维护、耐摔、简单的安装和高可靠性等。
电容触摸屏广泛地被用在手机上,它的另一个优点是抗指纹,不容易被污染,易于清洁,同时可以有效保护用户的隐私。
电容触摸屏的原理其实很简单,它主要是利用电容变化检测到用户手指的位置,通过检测X线和Y线之间的变化,可以准确地定位到用户手指的位置。
并且电容触摸屏还能够根据用户触摸的力度来调节触摸屏的操作,这使得触摸屏的操作更加轻松、便捷。
电容触摸屏不仅具有优良的触摸原理,而且可以节省电力,维护简单、易于清洁、不容易被污染等优点,在手机、笔记本电脑、PDA 等领域得到了广泛的应用,它是当今触摸屏技术的最佳选择。
电容屏结构和工作原理
电容屏结构和工作原理
电容屏的结构和工作原理涉及到多个方面的内容,具体如下:
电容屏由多层复合玻璃屏组成,包括一个工作面和四个电极。
工作面上通常涂有一层ITO(纳米铟锡金属氧化物),作为导电层。
四个电极引自工作面的四个角,通常作为信号传输的引脚。
在工作面上,ITO作为屏蔽层,确保工作环境良好。
当用户触摸电容屏时,由于人体电场,用户手指和工作面形成耦合电容。
由于工作面上接有高频信号,手指吸收走一个很小的电流,这个电流从屏的四个角上的电极中流出。
理论上,流经四个电极的电流与手指头到四角的距离成比例,控制器通过对四个电流比例的精密计算,可以得出触摸点的位置信息。
相对于电阻屏,电容屏的使用更加方便,因为只需要使用手指(而非指甲)进行触摸。
这可以避免屏幕被刮花。
电容屏的反应速度也更快,具备多点触控功能,增加了手机的可操控性。
此外,电容屏颜色鲜艳,相对更省电,因此在中高端手机中得到广泛应用。
总的来说,电容屏的结构和工作原理涉及多个层面的内容,包括材料选择、工作原理和多点触控技术的实现等。
这些因素共同作用,使得电容屏成为现代移动设备中广泛应用的屏幕技术之一。
