电容式触摸屏原理及详细资料
电容屏的原理
电容屏的原理
电容屏是一种采用电容感应原理的触摸屏技术，它的原理是利用人体的电容特
性来实现触摸操作。
电容屏通过感应人体手指的电荷变化，从而实现对屏幕的操作。
电容屏的原理相对于传统的电阻屏来说更加灵敏、响应速度更快，因此在现代智能设备中得到了广泛的应用。
电容屏的原理主要包括静电感应原理和电容感应原理。
静电感应原理是通过感
应手指的静电场来实现触摸操作，而电容感应原理则是通过感应手指的电容变化来实现触摸操作。
在这两种原理中，电容感应原理是目前主流的触摸屏技术，因为它可以实现多点触摸和手指的精准定位，更加符合现代智能设备对触摸屏的要求。
电容屏的原理是基于电容的物理特性来实现的。
电容是一种储存电荷的元件，
它的大小与电荷量成正比，与电压成反比。
在电容屏中，屏幕表面覆盖着一层导电材料，当手指触摸屏幕时，手指会改变屏幕的电容量，从而引起电荷的变化。
传感器会检测这种电容变化，并将其转化为电信号，最终实现对屏幕的操作。
电容屏的原理使得触摸操作更加灵敏和精准。
相比于传统的电阻屏，电容屏可
以实现更快的响应速度和更高的触摸精度，这使得用户可以更加方便地进行手势操作、多点触摸和手写输入。
因此，电容屏已经成为了现代智能设备的标配，包括手机、平板电脑、触摸一体机等。
总的来说，电容屏的原理是基于电容感应原理，利用人体的电容特性来实现触
摸操作。
它的灵敏度和精准度远远超过了传统的电阻屏，成为了现代智能设备的主流触摸屏技术。
随着科技的不断发展，电容屏的原理也在不断改进和完善，为用户带来更加便捷、流畅的触摸体验。
如何正确使用电容式触摸屏
如何正确使用电容式触摸屏正确使用电容式触摸屏是我们日常生活中的一项基本技能。
电容式触摸屏广泛应用于智能手机、平板电脑、电子显示屏等设备中，它可以提供直观、快速的触摸输入方式。
本文将介绍如何正确使用电容式触摸屏，从触摸操作的基本原理、使用技巧到常见问题的解决方法，帮助读者更好地利用电容式触摸屏。
一、电容式触摸屏的基本原理电容式触摸屏是利用人体的电容作用来实现触摸输入的。
触摸屏表面覆盖一层导电薄膜，当手指接触到触摸屏时，由于人体具有电导性，就会在触摸屏表面形成电流。
触摸屏控制器会根据触摸点的电容变化来确定触摸位置，并将触摸信号传送给设备，从而实现触摸操作。
二、正确使用电容式触摸屏的技巧1. 清洁触摸屏表面保持触摸屏表面清洁是正确使用的第一步。
使用干净的柔软布擦拭触摸屏，避免使用带有化学物质的清洁剂，以免对触摸屏造成损害。
2. 使用手指进行触摸在使用电容式触摸屏时，最好使用干燥的手指进行触摸操作。
触摸屏对手指的电容变化最为敏感，可以提供更准确的触摸反馈。
避免使用尖锐物体或指甲进行触摸，以免划伤屏幕。
3. 轻触而不是用力按压电容式触摸屏是基于电容变化来工作的，所以只需要轻轻触摸触摸屏表面就可以实现操作，无需过分用力按压。
用力按压不仅无法提高触摸精度，还可能对触摸屏造成损害。
4. 快速而准确地进行滑动操作在进行滑动操作时，需要快速而准确地滑动手指。
较大的滑动速度和准确的方向可以更好地响应并完成滑动操作。
同时，适当加大滑动范围可以提高识别率，减少误触的发生。
5. 注意触摸屏的灵敏度设置不同的设备和操作系统可能有不同的触摸屏灵敏度设置。
根据个人喜好和使用习惯，可以适当调整触摸屏的灵敏度，提高操作的舒适性和准确性。
三、常见问题的解决方法1. 触摸屏不响应如果触摸屏不响应，可以先检查是否有保护膜或污渍覆盖在触摸屏表面。
清洁触摸屏表面后再试一次。
如果问题仍然存在，可能是触摸屏硬件故障，需要联系专业维修人员进行检修。
触摸屏工作原理
触摸屏工作原理触摸屏是一种常见的人机交互设备，广泛应用于手机、平板电脑、电子签名板等各种电子设备中。
它的工作原理基于电容技术或者电阻技术，能够感知人体触摸并将触摸信号转化为电信号，从而实现对电子设备的控制。
一、电容触摸屏原理电容触摸屏是目前应用最广泛的触摸屏技术之一，其工作原理是基于电容效应。
电容触摸屏通常由两层导电层面组成，上层为导电触摸面板，下层为驱动电极面板。
触摸面板上通过一个微小的间隙与驱动电极面板相隔，并且两者之间电绝缘。
当我们用手指触摸触摸面板时，人体本身就是一个带电体，会改变触摸面板上的电场分布。
触摸面板上的驱动电极会感应到这一变化，并将其转化为电信号。
电容触摸屏可分为电容传感型和投影电容型。
电容传感型触摸屏是在触摸面板上布置一些小电容传感器，通过检测这些传感器的电容变化来定位触摸位置。
而投影电容型触摸屏则是在触摸面板背后布置一层导电物质成像层，通过检测导电物质在触摸位置上的电容变化来实现定位。
二、电阻触摸屏原理电阻触摸屏是另一种常见的触摸屏技术，其工作原理是基于电阻效应。
电阻触摸屏通常由两层导电玻璃面板组成，两层导电面板之间通过绝缘层隔开。
当我们用手指触摸电阻触摸屏时，手指会压在上层导电玻璃面板上，导致上层导电玻璃面板弯曲。
由于两层导电面板之间存在电阻，触摸点位置的电阻值会发生变化。
电阻触摸屏通过检测触摸点位置导致的电阻变化来实现定位。
通常采用四线电阻触摸屏或五线电阻触摸屏，其中四线电阻触摸屏通过两根垂直电流引线和两根水平电流引线来测量电阻变化，而五线电阻触摸屏则多了一根触摸屏边界线。
三、与屏幕的互动触摸屏通过感知人体触摸信号，将其转化为电信号后，通过控制芯片将信号传递给显示器，从而实现对电子设备的操作。
电子设备会解析接收到的信号，并根据信号的不同作出相应的反应，比如移动、点击、缩放等。
触摸屏的工作原理使得用户能够通过手指触摸屏幕，直接对显示器上的图像和内容进行操作。
这种直观、高效的操作方式极大地提高了电子设备的使用体验，使之更加便捷和人性化。
电容触摸屏工作原理通用课件
在电容触摸屏中，当手指触摸屏幕时，它会生成一个微弱的电流信号。这个信号会被传输到控制电路 进行处理。控制电路会分析信号并确定触摸的位置和动作。然后，相应的指令被发送到应用程序或操 作系统进行进一步的处理和响应。
CHAPTER
04
电容触摸屏的优缺点
优点
高灵敏度
电容触摸屏能够快速响 应手指或触摸笔的触摸 ，提供流畅的用户体验
在潮湿或水环境下，电容触摸屏的性能可 能会受到影响。
对尖锐物体的抵抗力较弱
对高温或低温环境的适应性较差
由于其工作原理，电容触摸屏可能容易被 尖锐物体划伤或损坏。
电容触摸屏在极端温度环境下可能会出现 工作异常的情况。
CHAPTER
05
电容触摸屏的发展趋势与未来 展望
技术创新与改进
01
02
03
新型材料应用
电容触摸屏工作原理通 用课件
CONTENTS
目录
• 电容触摸屏简介 • 电容触摸屏的构造与组件 • 电容触摸屏的工作原理 • 电容触摸屏的优缺点 • 电容触摸屏的发展趋势与未来展望
CHAPTER
01
电容触摸屏简介
定义与特点
定义
电容触摸屏是一种交互式显示技 术，通过检测用户的触摸动作来 操作电子设备。
感测器负责检测电容的变化，当手指或触控笔靠近屏幕时，会改变上下两层导电 层之间的电容，感测器将这些变化检测出来。
信号处理
感测器将检测到的电容变化信号传递给控制器，控制器对这些信号进行处理，计 算出触摸的位置和姿态等信息。
控制器
核心控制单元
控制器是电容触摸屏的核心控制单元 ，负责接收感测器传来的信号、进行 信号处理和坐标计算。
CHAPTER
电容触摸屏工作原理ppt课件
电容触屏的相关介绍 电容触屏的结构探究
单层ITO 单面双层ITO 双面单层ITO
电容式触屏的分类及工作原理
自生电容式触摸屏 互电容式触摸屏
信号检测触摸屏位置中心坐标算法
1.1触摸屏在电子领域的发展
电阻式 触摸屏 的出现
1997年摩托罗拉PalmPilot 掌上电脑出现，电阻式触摸 屏，触摸笔输入，不精确
投射电容式（感应电容） 采用一个或多个精心设计，被蚀烛的ITO，这些 ITO层通过蛀蚀形成多个水平和垂直电极
自感应电容式 互感应电容式
平行边电容器
平行班电容器原理 两个带点的导体相互靠近会形成电容
平行板电容的定义 电容C：正比于相对面积A，正比于两导体间的介 质的介电常量K，反比于两导体的相对距离d
FPC：Flexible Printed Circuit 软性 线路板，聚酰亚胺或聚酯薄膜为基 材制成的一种具有高度可靠性，绝 佳的可挠性印刷电路
优点：成本 低，透过率 高，缺点： 抗干扰能力 差
2.2单面双层ITO
优点：性能 好，良率高
缺点：成本 较高
2.3双面单层ITO
优点：性能好，抗静电能力强 缺点：抗干扰能力差
2.4轴坐标式感应单元矩阵
轴坐标式 感应单元
分立的行 和列
以两个交 叉的滑条 实现
X轴滑条
Y轴滑条
检测每一 格感应单 元的电容 变化
行sensor组成Y轴 列sensor组成X轴 行和列在不同的轴
3.电容触屏分类
表面电容式 有一个普通的ITO层和一个金属边框，当一根手 指触摸屏幕时，从板面上放出电荷，感应在触 屏 的四角完成，不需要复杂的ITO图案
3.4触摸屏位置中心坐标算法
找到电容最大值和相应 的列Pi, i
电容式触摸屏原理

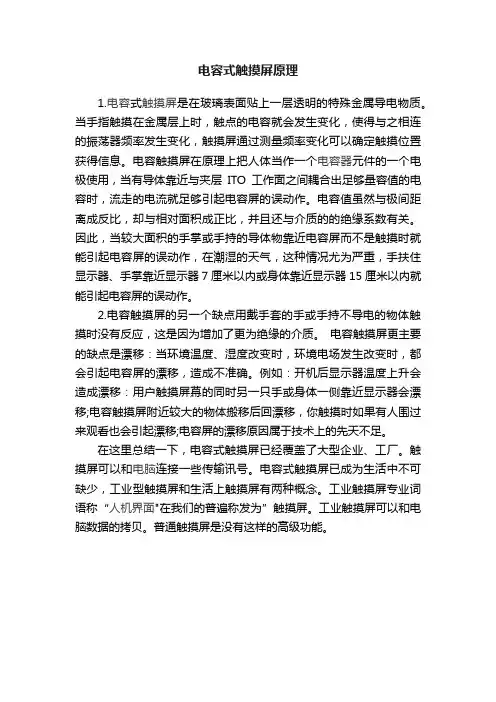

电容式触摸屏原理
1.电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。
当手指触摸在金属层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，触摸屏通过测量频率变化可以确定触摸位置获得信息。
电容触摸屏在原理上把人体当作一个电容器元件的一个电极使用，当有导体靠近与夹层ITO工作面之间耦合出足够量容值的电容时，流走的电流就足够引起电容屏的误动作。
电容值虽然与极间距离成反比，却与相对面积成正比，并且还与介质的的绝缘系数有关。
因此，当较大面积的手掌或手持的导体物靠近电容屏而不是触摸时就能引起电容屏的误动作，在潮湿的天气，这种情况尤为严重，手扶住显示器、手掌靠近显示器7厘米以内或身体靠近显示器15厘米以内就能引起电容屏的误动作。
2.电容触摸屏的另一个缺点用戴手套的手或手持不导电的物体触摸时没有反应，这是因为增加了更为绝缘的介质。
电容触摸屏更主要的缺点是漂移：当环境温度、湿度改变时，环境电场发生改变时，都会引起电容屏的漂移，造成不准确。
例如：开机后显示器温度上升会造成漂移：用户触摸屏幕的同时另一只手或身体一侧靠近显示器会漂移;电容触摸屏附近较大的物体搬移后回漂移，你触摸时如果有人围过来观看也会引起漂移;电容屏的漂移原因属于技术上的先天不足。
在这里总结一下，电容式触摸屏已经覆盖了大型企业、工厂。
触摸屏可以和电脑连接一些传输讯号。
电容式触摸屏已成为生活中不可缺少，工业型触摸屏和生活上触摸屏有两种概念。
工业触摸屏专业词语称“人机界面"在我们的普遍称发为”触摸屏。
工业触摸屏可以和电脑数据的拷贝。
普通触摸屏是没有这样的高级功能。
液晶显示器中的电容式触摸屏技术研究
液晶显示器中的电容式触摸屏技术研究液晶显示器已经成为现代电子产品中最常用的屏幕类型之一。
而触摸屏技术则是使得液晶显示器可以成为操作性更强的设备的关键。
在触摸屏技术中，电容式触摸屏技术凭借其优异的性能，被广泛地应用于各种电子设备中。
一、电容式触摸屏技术的基本原理电容式触摸屏技术是将触摸屏表面作为一对电容器，并测量这些电容器的容量大小来检测有没有人触摸屏幕的技术。
每个电容器由两个导电层组成，分别为外部导电层和内部的玻璃基板。
在一般情况下，电容器都充满了空气。
当触摸屏表面接近手指时，手指上的电荷会干扰电容器的电场，并且导致电容器的电容值发生了变化。
这个变化被感应器测量并记录下来，然后转换成屏幕坐标数据。
二、电容式触摸屏技术的几种类型1. 电阻式触摸屏电阻式触摸屏可通过屏幕上压力的变化检测触摸。
一般在比较简单的设备上使用。
但是，电阻式触摸屏由于需要物理接触，因而其表面容易出现磨损，降低了触摸屏的使用寿命。
而在电视和计算机等大屏幕显示器上，更多的采用电容式触摸屏。
2. 电容式触摸屏电容式触摸屏具有不错的性能和长寿命，在多用途电子设备上使用比较广泛。
但是，由于屏幕本身也具有电容性，所以需要做好电容的解耦。
3. 电场式触摸屏电场式触摸屏采用不同的信号源，使用电场感应器感应磁场，并转换成电流。
在极为复杂的多功能设备中使用。
4. 密度式触摸屏在密度式触摸屏上，微型传感器位于屏幕四个角落。
当用户接触触摸屏时，不同的位置会产生不同的压力变化，并调整传感器所在位置的值，从而确认触控坐标。
三、电容式触摸屏技术的优势简单说，电容式触摸屏技术是地球上最流行的触摸式屏幕技术，其都具备如下几个优点：1. 精确度高: 电容式触摸屏的精度很高，屏幕可以准确地识别出用户手指的位置。
2. 响应速度快: 由于不需要进行物理接触，因而响应速度很快，这使得电容式触摸屏在快速操作和游戏中的表现非常好。
3. 多点触控: 电容式触摸屏不仅可以通过单点触摸控制设备，也可以在屏幕上同时识别出多个点的输入，这使得电容式触摸屏成为直观且灵活的控制界面。
电容式触摸屏工作原理
电容式触摸屏工作原理1. 引言电容式触摸屏是一种广泛应用于现代电子设备的输入设备。
它具有高灵敏度、精准性和多点触控功能，因此成为了目前主流的触摸屏技术之一。
本文将详细介绍电容式触摸屏的工作原理及其相关技术。
2. 电容式触摸屏的分类电容式触摸屏根据工作原理的不同，可以分为表面电容式触摸屏和投影电容式触摸屏两种主要类型。
2.1 表面电容式触摸屏表面电容式触摸屏是最早出现的触摸屏技术之一，它的工作原理是利用电容的变化来检测触摸事件。
触摸屏表面涂覆有一层透明导电层，当手指接触屏幕时，由于人体电荷的存在，触摸点周围的电场分布发生变化，导致导电层上产生电流。
通过检测电流的变化，可以确定触摸点的位置。
2.2 投影电容式触摸屏投影电容式触摸屏是一种现代化的触摸屏技术，它可以实现多点触控和手写输入功能。
该技术通过在液晶显示屏上加布电容感应层来实现触摸功能。
触摸屏的背后有一个由透明导电材料组成的感应层，当手指接触屏幕时，感应层会改变电容分布，电容变化被感应电路检测并转换为电信号，从而确定触摸点的位置和触摸事件。
3. 电容式触摸屏的工作原理电容式触摸屏的工作原理可以用电容传感器的原理来描述。
电容传感器是一种能够测量电容变化的器件，可以通过电容的变化来确定触摸点的位置。
3.1 电容的基本原理电容是指两个导体之间的电荷存储能力。
当两个导体之间存在电压时，它们之间的空气或介质就会形成一个电容器。
电容的大小取决于导体之间的距离和面积，距离越小、面积越大，电容越大。
3.2 电容式触摸屏的感应原理电容式触摸屏利用了手指和触摸屏之间的电容变化来实现触摸检测。
触摸屏的感应层上有一些微小的电容传感器分布，它们可以测量电容的变化。
当手指接触触摸屏时，触摸点上方的感应层会受到手指的电容影响，形成一个电容变化区域。
电容传感器会检测这个区域的电容变化，并将其转换为电信号。
3.3 电容式触摸屏的位置计算检测到电容变化后，计算触摸点的位置是电容式触摸屏的关键步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Sensin g and Filter
9
12/27/2009
.
9
Relaxation Oscillator Capacitive Sensor
通过检测张弛振荡器 频率来检测电容
一个恒流源给电容充 电
一个受反馈控制的开 关给电容放电
迟滞比较器把电容电 压变化整形方波
10 12/27/2009
互电容-mutual capacitor 测量垂直相交的两根信号 之间的电容 优点：真实多点，速度快
缺点：复杂，功耗大，成 本高
.
13
Panel Process
玻璃双面（DITO）
ITO图案做在玻璃的上下表面，分别为x轴和Y轴， 上表面加Lens
玻璃单面（SITO）
ITO图案做在玻璃的上表面 ，下表面为shielding 玻璃单面架桥，X轴与Y轴交汇处采用架桥 玻璃单面双层，使用SiO2隔离
Film
二层，分别为X轴，Y轴
14 12/27/2009
.
14
DITO
15 12/27/2009
.
COVER ＬＥＮＳ OCA TOP ITO GLASS BOTTOM ITO OCA 液晶屏15Fra bibliotekSITO
OCA
16 12/27/2009
.
COVER ＬＥＮＳ OCA
ITO + Bridge GLASS
制芯片
手指触摸影响相互电 容
19 12/27/2009
.
19
FTS电容式触摸屏控制器简介
Contens 电阻式触摸屏与电容式触摸屏的对比 电容式触摸屏原理和分类 FTS 电容式触摸屏控制器介绍
12/27/2009
.
1
术语
ITO-Indium Thin Oxide，氧化铟锡，一种透 明的导电材料
TP-touch panel，触摸屏 CTP-Capacitance touch panel，电容式触摸
并通过电容阵列的电容变化率，计算出触摸 发生的坐标，强度等信息
8
12/27/2009
.
8
Electronic Field Capacitive Sensor
通过检测电容传输的能量来检测电容 振荡器输出正弦波加到电容一端 信号检测处理电路接电容另一端 根据接收点信号电平高低判断电容的大小
振荡器
两层ITO
分别与地或手指构成 自电容（人体接地）
自电容有M+N个电容 互电容有M×N个电容 需要M+N条线连到控
制芯片
M ROW
N Column
18 12/27/2009
.
18
Two Layers Mutual Capacitor
两层ITO 相互重叠构成电容
有M×N个电容 需要M+N条线连到控
5
4/27/2020
.
电阻式触屏VS电容式触屏对比
6
4/27/2020
.
电容式触摸屏基本原理和分类
12/27/2009
.
7
Capacitance touch panel overview
用ITO材料制作透明电极的电容阵列 手指触摸到电容式触摸屏表面，改变触摸屏
的固有电容 触摸屏电容控制器（IC）检测到电容的变化，
.
10
Charge Transfer Device Capacitive Sensor
首先，感应电容充电 其次，把感应电容的
电荷转移到另一个电 容 通过检测电荷转移量 来检测电容的大小
11 12/27/2009
.
11
Detect Method: Self-capacitance VS. Mutual-Capacitance
Shielding ITO OCA 液晶屏
16
Film
17 12/27/2009
.
COVER ＬＥＮＳ OCA TOP Film TOP ITO OCA BOTTOM ITO BOTTOM Film OCA Shielding ITO Shielding Film 液晶屏
17
Panel Pattern：Two Layers Selfcapacitance or Mutual capacitance Panel
分类：1.电阻式 电阻式的光学胶按厚度不同又可分为50um和25um
2.电容式
电容式的光学胶分为100um，175um，200um
3
12/27/2009
.
3
电阻式触屏VS电容式触屏对比
电阻式方案已经非常成熟，一般都是和液晶屏 打包配套，成本比较低。但由于先天结构(原理) 上的原因，使用一段时间后需要重新对触摸屏 进行校正。低端的4线电阻式触摸屏需要直接与 指尖或笔接触，所以在上盖的设计上会有一个 开孔，对外界的各种干扰(灰尘、湿气、ESD等 等)都缺乏有效的防护，所以可靠性和耐用性较 差。高端的5线式电阻式触摸屏可以通过改善结 构解决这个问题，但成本上已经和电容式持平。 且对一些复杂的手势(特别是多点触摸)缺乏有 效的支持，而这恰恰就是电容式触摸屏最大的 卖点。
自电容
利用单个电极自身的电容
一端接地，另一端激励或 采样电路
互电容
利用两个电极传输电荷
通常一端接激励，另一端 接采样电路
12 12/27/2009
.
12
Ghost point
13 12/27/2009
自电容–self-capacitor 测量信号线本身的电容 优点：简单，计算量小 缺点：虚拟两点，速度慢
屏 DITO：在玻璃双面分别制作ITO图形，构成电
容极板 SITO：在玻璃的单面制作ITO图形，构成电容
极板
2
12/27/2009
.
2
术语
OCA光学胶是重要触摸屏的原材料之一。将光学 压克力胶做成无基材，然后在上下底层，再各贴 合一层離型薄膜，是一种无基体材料的双面贴合 胶带。优点：高清澈度、高透光性(全光穿透率 >99%)、高黏著力、高耐候、耐水性、耐高温、 抗紫外线，长时间使用不会產生黄化 ( 黄变 )、 剥離及变质的问题
4
4/27/2020
.
电阻式触屏VS电容式触屏对比
电容式方案的结构和实现原理和电阻式完全不 一样，主要是根据接触区域的电容量来判断手 指的位置，所以目前只能通过手指来感应，并 且可以对多点触摸等复杂的手势可以提供完善 的支持。由于对外界的感应需要通过一层不导 电的介电质(塑胶、玻璃等)，触摸屏需要贴合 在上盖背面，所以对外界的抗干扰能力较强， 可靠性和耐用性高。“但是，随之而来的问题是 对供应商的制造和组装能力(贴合)提出了较高 的要求，因此目前整体成本居高不下。”陈元指 出。
