机械原理往年试题及答案一、选择题（每题2分，共20分）1. 机械效率是指（）。

A. 有用功与总功之比B. 有用功与额外功之比C. 总功与有用功之比D. 额外功与有用功之比答案：A2. 以下哪个选项不是机械的组成部分？（）A. 机架B. 连杆C. 齿轮D. 轴承答案：D3. 机械运动的基本原理是（）。

A. 能量守恒B. 动量守恒C. 力的合成D. 杠杆原理答案：A4. 以下哪种机构不是四杆机构？（）A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 滑块机构答案：D5. 以下哪种传动方式不是齿轮传动？（）A. 直齿轮传动B. 斜齿轮传动C. 蜗轮蜗杆传动D. 链传动答案：D6. 以下哪种材料不是机械制造中常用的材料？（）A. 铸铁B. 钢C. 塑料D. 木材答案：C7. 以下哪种润滑方式不属于润滑剂润滑？（）A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案：D8. 以下哪种方法不是机械故障诊断的方法？（）A. 振动分析B. 声音分析C. 温度分析D. 视觉检查答案：D9. 以下哪种传动方式不是链传动？（）A. 滚子链传动B. 齿形链传动C. 皮带传动D. 板链传动答案：C10. 以下哪种机构不是平面机构？（）A. 平面四杆机构B. 平面五杆机构C. 空间四杆机构D. 平面六杆机构答案：C二、填空题（每题2分，共20分）1. 机械效率的计算公式为：__________。

答案：有用功/总功2. 机械运动的三要素包括：__________、__________和__________。

答案：速度、方向、加速度3. 机械设计中，__________是实现运动和力传递的关键部件。

答案：齿轮4. 机械制造中，__________是提高机械精度的重要手段。

答案：加工5. 机械故障诊断中，__________是检测机械振动状态的重要参数。

答案：频率6. 机械润滑中，__________是减少摩擦和磨损的有效方法。

机械原理模拟试题及其答案

机械设计基础模拟习题与答案一、填空题（每小题2分，共20分）1、平面机构中若引入一个高副将带入1个约束，而引入一个低副将带入2个约束。

2、对心曲柄滑块机构，若以连杆为机架，则该机构演化为曲柄摇块机构。

3、平面四杆机构具有整转副的条件：最短杆与最长杆长度之和小于或等于其余两杆长度之和。

4、压力角越大，则机构传力性能越差。

5、凸轮机构推杆的常用运动规律中，正弦运动规律既无刚性冲击也无柔刚性冲击。

6、锥齿轮取大端的参数为标准参数。

7、槽轮机构的主要组成构件为：拨盘、槽轮、机架等。

8、为了减小飞轮的重量和尺寸，应将飞轮装在高速轴上。

9、当两构件组成移动副时，其瞬心在垂直于导路方向的无穷远处。

10、机构处于死点位置时，其传动角为0度。

二、简答题（每小题5分，共25分）1、机构具有确定运动的条件是什么？当机构的原动件数少于机构的自由度时，机构的运动将发生什么情况？答：1）机构具有确定运动的条件是：机构的原动件数目等于机构的自由度数目。

2）原动件的数目<机构自由度：机构的运动将不确定，运动将遵循“最小阻力定律，而首先沿阻力最小的方向运动。

2、实现间歇回转运动的机构有哪些？答：（1）槽轮机构（2）棘轮机构（3）不完全齿轮机构（4）凸轮式间歇运动机构（5）齿轮-连杆组合机构3、通过对串联机组的效率计算，对我们设计机械传动系统有何重要启示？答：对串联机组，机组效率k ηηηη"21=，因为只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；且串联机器的数目越多，机械效率也越低。

因此，在设计串联机组时，应在满足使用要求的前提下，尽量减少机器数量，机组中尽量避免出现采用效率很低的机器。

4、何谓在四杆机构中的死点？答：在四杆机构中，“死点”指以摇杆或滑块为主动件，曲柄为从动件，则连杆和曲柄处于共线位置时，机构的传动角γ=0°，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件运动的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。

机械原理习题及答案(1-1至4-3)

n4,pL5,pH1 F 3 4 2 5 1 1
2-1 试求出下列图示机构中的全部瞬心。
2-2 图示铰链四杆机构中，已知：
l BC = 50 mm， lCD = 35 mm， l AD = 30 mm，AD为机架。
1. 2. 3.
若若若此此此机机机构构构为为为曲双双柄曲摇摇柄杆杆机机机构构，构，，求求且llAAABBB的为的最曲数小柄值值，范；求围l。AB
3-1 5-9 渐开线主动齿轮I逆时针转动，已知两轮的齿顶
圆 ra ，齿根圆 r f ，基圆 rb 以及中心距如图所
示。试在图上画出：
1）理论啮合线N1N2 ；
2）啮合开始点 B 2 及啮合
终止点 B 1 ，标出实
际啮合线；
' 3）啮合角，一对节圆，
注出其半径 r1 及 r2 ，
4）徒手画出在节点P啮合的一对齿的齿廓工作段（用双线表示）。
2-3
1-4b (答案）
(答案a）(答案b）
1-4c (答案）
(答案c）(答案d）
(答案e）(答案f）
2-4 (答案a）(答案b）
3-1 (答案） 3-2(答案a）(答案b） 3-3 (答案）
2-5 (答案） 2-6答案 2-7答案
3-4 (答案）
(答案） (答案） (答案）
1-1 试画出下列各机构的运动简图, 并分别计算其自由度。
1-2b
解: 依次拆下6-7，4-5，2-3 三个II级组，故为II级机构。 C为复合铰链。
n 7 ,p L 1,0 p H 0 ,
F 3 7 2 1 1 0 .
1-3 图示椭圆画器机构, 已知AB=BC=BD, 试证滑块4对连杆CD的约束是虚约束, 去掉构件4之后计算此机构的自由度。

机械原理习题-(附答案)整理

辩论演讲稿范文4篇_演讲稿
尊敬的评委、各位观众, 大家好！
今天我们要讨论的辩题是“是否应该实行全民免费医疗保障制度”。

这是一个备受关注的社会问题, 关乎每个人的切身利益。

在这个问题上, 我们可以从公平性、经济可行性和社会效益等方面进行辩论。

首先, 让我们来看看全民免费医疗保障制度的公平性。

目前, 医疗资源分配不均, 许多贫困家庭无法负担高昂的医疗费用, 导致了“看病难、看病贵”的现象。

如果实行全民免费医疗保障制度, 可以让每个人都能享受到基本的医疗保障, 消除了贫富差距, 实现了社会公平。

其次, 我们来谈谈全民免费医疗保障制度的经济可行性。

一些人担心实行全民免费医疗保障制度会给国家财政带来很大压力, 但是我们可以通过调整税收政策、优化医疗资源配置等方式来解决这个问题。

同时, 实行全民免费医疗保障制度可以减少因疾病造成的社会成本, 提高国民健康水平, 从长远来看是经济可行的。

最后, 我们来分析一下全民免费医疗保障制度的社会效益。

医疗是每个人的基本权利, 实行全民免费医疗保障制度可以提高人民群众的幸福感, 增强社会凝聚力。

同时, 通过提高医疗水平和服务质量, 可以吸引更多人才投身医疗事业, 促进医疗事业的发展。

综上所述, 全民免费医疗保障制度是一项符合社会发展趋势、有利于人民群众福祉的制度。

我们应该鼓励政府加大医疗投入, 推动全民免费医疗保障制度的实施, 让每个人都能享受到基本的医疗保障。

谢谢！。

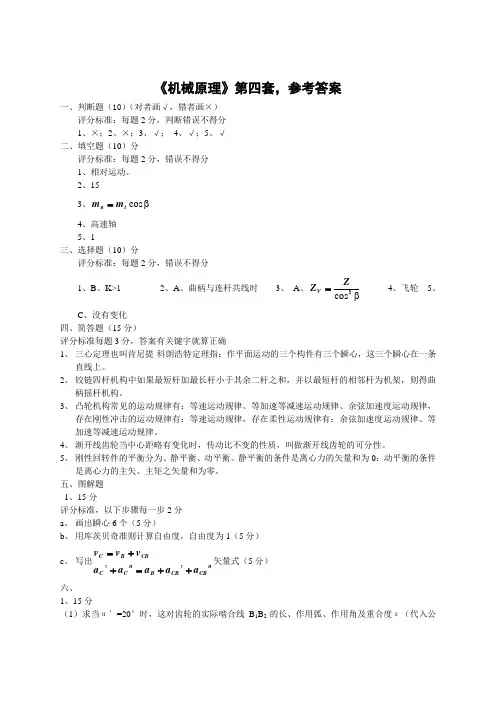

《机械原理》第四套,参考答案

《机械原理》第四套，参考答案一、判断题（10）（对者画√，错者画×）评分标准：每题2分，判断错误不得分1、×；2、×；3、√；4、√；5、√二、填空题（10）分评分标准：每题2分，错误不得分1、相对运动。

2、153、βcos t n m m =4、高速轴5、1三、选择题（10）分评分标准：每题2分，错误不得分1、B 、K>12、A 、曲柄与连杆共线时3、 A 、β3cos Z Z V = 4、飞轮 5、C 、没有变化四、简答题（15分）评分标准每题3分，答案有关键字就算正确1、三心定理也叫肯尼提-科朗浩特定理指：作平面运动的三个构件有三个瞬心，这三个瞬心在一条直线上。

2、铰链四杆机构中如果最短杆加最长杆小于其余二杆之和，并以最短杆的相邻杆为机架，则得曲柄摇杆机构。

3、凸轮机构常见的运动规律有：等速运动规律、等加速等减速运动规律、余弦加速度运动规律，存在刚性冲击的运动规律有：等速运动规律，存在柔性运动规律有：余弦加速度运动规律、等加速等减速运动规律。

4、渐开线齿轮当中心距略有变化时，传动比不变的性质，叫做渐开线齿轮的可分性。

5、刚性回转件的平衡分为、静平衡、动平衡。

静平衡的条件是离心力的矢量和为0；动平衡的条件是离心力的主矢、主矩之矢量和为零。

五、图解题1、15分评分标准，以下步骤每一步2分a 、画出瞬心6个（5分）b 、用库茨贝奇准则计算自由度，自由度为1（5分）c 、写出n CB CB B n C C CBB C a a a a a v v v ++=++=ττ矢量式（5分）六、1、15分（1）求当α′=20°时，这对齿轮的实际啮合线B 1B 2的长、作用弧、作用角及重合度ε（代入公式求出，7分）；（2）绘出一对齿和两对齿的啮合区图（选适当的长度比例尺μl ，不用画出啮合齿廓），并按图上尺寸计算重合度。

（8分）2、10分评分标准：正确地写出轮系的传动比关系：⎪⎪⎩⎪⎪⎨⎧-=---=--'2142411331z z z z n n n n z z n n n n hh h h ，其中n 3=0,(6分)；解出他们之间的数字关系，n4=6.29r/min,(4分)。

机械原理试题库及答案

机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么？A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案：A2. 以下哪个不是机械运动的分类？A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案：D3. 机构具有确定运动的条件是什么？A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案：A二、填空题4. 机械原理中，________是用来描述构件之间相对运动的几何学关系。

答案：运动副5. 机械设计中，________是指构件在力的作用下不发生失稳或破坏的能力。

答案：强度三、简答题6. 简述平面四杆机构的基本类型及其特点。

答案：平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。

双曲柄机构具有两个曲柄，运动平稳，但存在死点；双摇杆机构没有曲柄，运动不平稳，但结构简单；曲柄摇杆机构结合了前两者的特点，一个曲柄和一个摇杆，运动较为平稳，是应用最广泛的类型。

7. 解释什么是传动比，并给出计算传动比的公式。

答案：传动比是指传动系统中输入轴与输出轴的转速比。

计算传动比的公式为：\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构，其中曲柄长度为200mm，摇杆长度为300mm，求该机构的最短和最长行程。

答案：根据四杆机构的运动学公式，最短行程为曲柄和摇杆长度之和，即500mm；最长行程为曲柄和摇杆长度之差的绝对值，即100mm。

9. 某机械系统的传动比为3:1，输入转速为1500转/分钟，求输出转速。

答案：根据传动比公式，输出转速为输入转速除以传动比，即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。

五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。

答案：机械原理是机械设计的基础，它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。

机械原理试题库及答案

机械原理试题库及答案1. 问题：什么是机械原理？答案：机械原理是研究机械运动和力学性质的基本规律的科学。

它涉及到力学、材料学、电气学等多个学科的知识。

2. 问题：什么是力学？答案：力学是研究物体运动、力的作用和物体相互作用的科学。

它主要包括静力学、动力学和变形力学等分支。

3. 问题：什么是力？答案：力是使物体发生运动、改变速度或形状的作用。

它是一个矢量量，有大小和方向。

4. 问题：什么是力的平衡条件？答案：力的平衡条件是指在一个物体上作用的合力为零时，物体处于力的平衡状态。

它可以分为力的平衡和力的矩的平衡两个条件。

5. 问题：什么是摩擦力？答案：摩擦力是两个物体相互接触，并阻碍其相对运动的力。

它有静摩擦力和动摩擦力两种形式。

6. 问题：什么是杠杆原理？答案：杠杆原理是指在平衡条件下，杠杆两边所受到的力和力臂的乘积相等。

它描述了杠杆的力学性质。

7. 问题：什么是滑轮原理？答案：滑轮原理是指通过改变力的方向和大小来实现力的传递或减小的原理。

滑轮可以改变力的方向，同时根据滑轮的个数可以改变力的大小。

8. 问题：什么是齿轮原理？答案：齿轮原理是指通过两个或多个齿轮的啮合，实现力的传递和传动的原理。

齿轮可以改变力的方向、速度和扭矩。

9. 问题：什么是机械传动？答案：机械传动是指通过齿轮、皮带、链条等传动装置，将动力传递到机械系统中的过程。

它可以改变力的大小、方向和转速。

10. 问题：什么是弹簧原理？答案：弹簧原理是指在受到外力作用时，弹簧会发生弹性变形，并反向作用力的原理。

弹簧具有储存和释放能量的功能。
