浅述高频大地电磁物理观测法在矿产勘察中的应用
电磁法勘探在地下矿床资源勘探中的应用
电磁法勘探在地下矿床资源勘探中的应用地下矿床资源的勘探对于国家的经济发展和资源利用至关重要。
传统的地质勘探方法如钻探、测井等具有一定的局限性，而电磁法勘探作为一种非侵入式且高效的探测技术，在地下矿床资源勘探中发挥着重要的作用。
本文将从什么是电磁法勘探、电磁法勘探的原理和技术特点、电磁法勘探在地下矿床资源勘探中的应用等方面进行探讨。
一、电磁法勘探的概述电磁法勘探是一种基于电磁感应现象的地球物理勘探方法，通过测量地下媒质中电磁场的相互作用，得出地下媒质的电性参数以及地下构造等信息，进而推断地下矿床资源的存在与分布。
电磁法勘探具有非侵入性、高效快速、成本低廉等优点，适用于不同深度的勘探，因此被广泛应用于矿床资源勘探领域。
二、电磁法勘探的原理和技术特点电磁法勘探利用电磁场在地下媒质中的传播和相互作用，通过测量电磁场的电场强度、磁场强度以及相位差等参数来推断地下媒质的电性参数和地下结构。
该方法依赖于电磁场的感应作用，对地下媒质的电性参数有一定的要求，如电导率、介电常数等参数会直接影响电磁场的传播速度和强度。
电磁法勘探具有以下技术特点：1. 非侵入性：电磁法勘探无需对地下进行直接破坏和侵入，仅通过测量电磁场和地下媒质的相互作用即可获取相关信息，避免了传统勘探方法带来的环境破坏和资源浪费。
2. 快速高效：相比于传统的钻探、测井等方法，电磁法勘探具有数据采集快速、处理方便等优势，能够快速获取较大范围内的地下信息。
3. 成本低廉：电磁法勘探所需设备简单、操作方便，相对于传统的勘探方法成本更低，可以在较短时间内获取较多的地下信息，提高勘探效率。
三、电磁法勘探在地下矿床资源勘探中的应用电磁法勘探在地下矿床资源勘探中具有广泛的应用前景，以下是电磁法勘探在地下矿床资源勘探中的几个典型应用案例：1. 矿产资源勘探：电磁法勘探可以快速获取地下储层的电性参数，进而推断地下矿床的存在与分布情况。
通过对电磁场的测量和数据处理分析，可以有效识别地下矿床的薄弱部位、优势区域等，为矿产资源勘探提供重要信息。

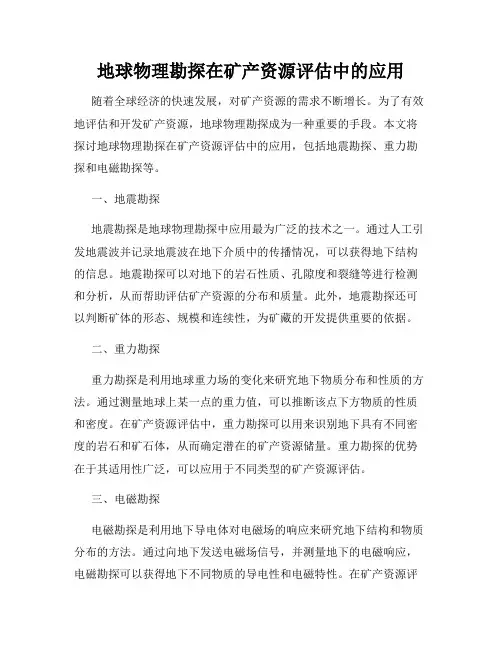

地球物理勘探在矿产资源评估中的应用
地球物理勘探在矿产资源评估中的应用随着全球经济的快速发展，对矿产资源的需求不断增长。
为了有效地评估和开发矿产资源，地球物理勘探成为一种重要的手段。
本文将探讨地球物理勘探在矿产资源评估中的应用，包括地震勘探、重力勘探和电磁勘探等。
一、地震勘探地震勘探是地球物理勘探中应用最为广泛的技术之一。
通过人工引发地震波并记录地震波在地下介质中的传播情况，可以获得地下结构的信息。
地震勘探可以对地下的岩石性质、孔隙度和裂缝等进行检测和分析，从而帮助评估矿产资源的分布和质量。
此外，地震勘探还可以判断矿体的形态、规模和连续性，为矿藏的开发提供重要的依据。
二、重力勘探重力勘探是利用地球重力场的变化来研究地下物质分布和性质的方法。
通过测量地球上某一点的重力值，可以推断该点下方物质的性质和密度。
在矿产资源评估中，重力勘探可以用来识别地下具有不同密度的岩石和矿石体，从而确定潜在的矿产资源储量。
重力勘探的优势在于其适用性广泛，可以应用于不同类型的矿产资源评估。
三、电磁勘探电磁勘探是利用地下导电体对电磁场的响应来研究地下结构和物质分布的方法。
通过向地下发送电磁场信号，并测量地下的电磁响应，电磁勘探可以获得地下不同物质的导电性和电磁特性。
在矿产资源评估中，电磁勘探可以用来探测地下矿体的存在和性质。
不同的矿体对电磁场具有不同的响应特征，通过利用这些特征，可以判断矿体的存在、厚度和延伸程度，为后续的矿产资源开发提供指导。
综上所述，地球物理勘探在矿产资源评估中发挥着重要的作用。
地震勘探、重力勘探和电磁勘探等技术可以为评估矿产资源提供丰富的地下信息，帮助我们准确地了解矿体的分布、形态和质量。
然而，地球物理勘探在应用过程中也存在一些挑战，如数据解释的复杂性和成本的高昂等。
未来，随着技术的不断进步和创新，地球物理勘探在矿产资源评估中的应用将会更加广泛和深入。

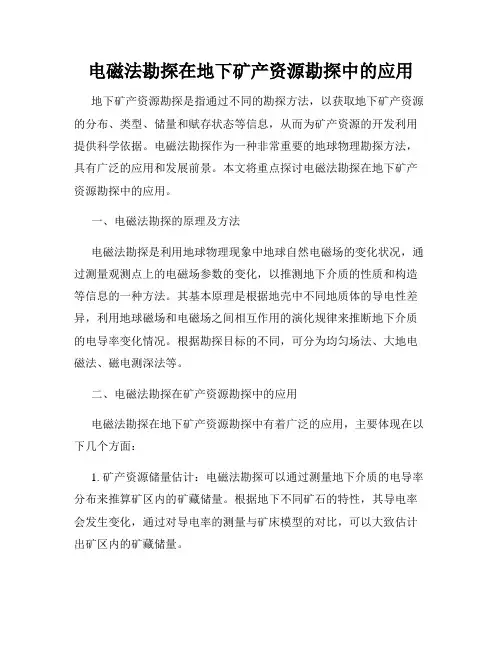

电磁法勘探在地下矿产资源勘探中的应用
电磁法勘探在地下矿产资源勘探中的应用地下矿产资源勘探是指通过不同的勘探方法，以获取地下矿产资源的分布、类型、储量和赋存状态等信息，从而为矿产资源的开发利用提供科学依据。
电磁法勘探作为一种非常重要的地球物理勘探方法，具有广泛的应用和发展前景。
本文将重点探讨电磁法勘探在地下矿产资源勘探中的应用。
一、电磁法勘探的原理及方法电磁法勘探是利用地球物理现象中地球自然电磁场的变化状况，通过测量观测点上的电磁场参数的变化，以推测地下介质的性质和构造等信息的一种方法。
其基本原理是根据地壳中不同地质体的导电性差异，利用地球磁场和电磁场之间相互作用的演化规律来推断地下介质的电导率变化情况。
根据勘探目标的不同，可分为均匀场法、大地电磁法、磁电测深法等。
二、电磁法勘探在矿产资源勘探中的应用电磁法勘探在地下矿产资源勘探中有着广泛的应用，主要体现在以下几个方面：1. 矿产资源储量估计：电磁法勘探可以通过测量地下介质的电导率分布来推算矿区内的矿藏储量。
根据地下不同矿石的特性，其导电率会发生变化，通过对导电率的测量与矿床模型的对比，可以大致估计出矿区内的矿藏储量。
2. 矿床形态识别：电磁法勘探可以帮助勘探人员判断矿床的形态和赋存状态。
不同类型的矿床对电磁场的响应是不同的，通过测量不同地点的电磁场强度和频率特征，可以判断出矿床的形态、厚度、延伸方向等信息。
3. 矿区勘探区划：电磁法勘探可以根据地下介质的电导率差异，划定矿产资源勘探区的范围和界线。
一般来说，矿产资源富集的区域导电率较低，而非矿化区域的导电率较高，通过对矿区内电磁场的测量和分析，可以确定矿产资源的赋存区域。
4. 矿山安全监测：电磁法勘探还可以用于矿山工作面的安全监测。
在矿山采矿过程中，地下岩层的移动和变形会影响地下介质的电导率分布，通过定期对地下电磁场的测量，可以判断工作面的稳定性和安全状况，以便及时采取相应的措施。
三、电磁法勘探的优势与挑战电磁法勘探作为一种有效的地下勘探方法，具有以下优势：1. 快速高效：电磁法勘探无需开挖井孔，仅需使用特定的仪器设备对地下电磁场进行测量即可，具有勘探速度快、效率高的特点。
地球物理学方法在矿产资源勘探中的应用
地球物理学方法在矿产资源勘探中的应用地球物理学是研究地球内部结构和物理性质的学科，它通过测量和解释地球的物理现象来揭示地球的内部构造和性质。
在矿产资源勘探中，地球物理学方法被广泛应用，为矿产资源的发现和开发提供了重要的技术支持。
一、地震勘探地震勘探是地球物理学中最常用的方法之一。
通过测量地震波在地下传播的速度和传播路径，可以推断地下岩石的性质和构造。
地震勘探在矿产资源勘探中的应用主要包括两个方面：一是在矿床勘探中确定矿体的位置和形态，二是在矿区勘探中评估地质灾害风险。
在矿床勘探中，地震勘探可以通过测量地震波的反射和折射来确定地下岩石的界面和构造。
通过分析地震波的反射和折射特征，可以确定矿体的位置、形态和分布规律，为矿床的开发提供重要的依据。
在矿区勘探中，地震勘探可以用于评估地质灾害风险，如地震、地面塌陷等。
地震勘探可以测量地下岩石的物理性质和稳定性，通过分析地震波的传播路径和速度变化，可以判断地下岩石的稳定性，评估地质灾害的潜在风险。
二、重力勘探重力勘探是地球物理学中另一个重要的方法。
通过测量地球表面的重力场变化，可以推断地下岩石的密度分布和构造特征。
重力勘探在矿产资源勘探中的应用主要包括两个方面：一是在矿床勘探中确定矿体的形态和规模，二是在矿区勘探中评估地下水资源和地质灾害风险。
在矿床勘探中，重力勘探可以通过测量地球表面的重力场变化来确定地下岩石的密度分布。
通过分析重力场的变化特征，可以推断矿体的形态和规模，为矿床的开发提供重要的参考。
在矿区勘探中，重力勘探可以用于评估地下水资源和地质灾害风险。
地下水资源是矿区勘探中重要的考虑因素之一，通过测量地球表面的重力场变化，可以推断地下水的分布和储量，为矿区的水资源开发提供重要的依据。
同时，重力勘探也可以测量地下岩石的密度分布，通过分析重力场的变化特征，可以评估地质灾害的潜在风险。
三、电磁勘探电磁勘探是地球物理学中另一个常用的方法。
通过测量地下岩石对电磁场的响应，可以推断地下岩石的电导率和构造特征。
地球物理勘探在矿产资源勘查中的应用
地球物理勘探在矿产资源勘查中的应用地球物理勘探是一种通过对地球物理场的测量与分析，以获取地下信息的方法。
在矿产资源勘查中，地球物理勘探被广泛应用，可以提供有关地质结构、地下矿产储量与性质的重要信息，为矿产资源的开发提供准确的科学依据。
本文将重点探讨地球物理勘探在矿产资源勘查中的应用。
一、地球物理勘探方法的类别地球物理勘探方法主要包括地震勘探、重力勘探、电磁勘探、磁力勘探和放射性勘探等。
各种方法通过测量地球物理场的变化，以揭示地下的矿产储量与性质。
1. 地震勘探地震勘探利用地震波在地下介质中的传播特性，研究地壳内部结构与物理性质的分布。
在矿产勘探中，地震勘探常用于估算矿体的形态、深度和大小，并探测矿体周围的地下构造，为矿产资源的定量评价提供数据支持。
2. 重力勘探重力勘探是通过测量地球重力场的变化，分析地下物质的密度分布和形态特征。
在矿产资源勘查中，重力勘探可用于检测重力异常，并推断地下矿体的物质性质和分布情况。
通过重力勘探可以确定不同矿体的边界位置，提供重要的勘探目标信息。
3. 电磁勘探电磁勘探是利用电磁场在地下介质中的传播和相互作用规律，研究地下物质性质与分布情况的一种方法。
在矿产资源勘查中，电磁勘探可用于检测地下矿体的电导率变化，识别不同矿体的界面和边界，提供有关矿产资源的储量、含量与分布的信息。
4. 磁力勘探磁力勘探是利用地磁场的变化，分析不同地下物质的磁性特征，从而揭示地下物质的分布与性质。
在矿产资源勘查中，磁力勘探可用于检测地下矿体的磁性异常，确定矿体位置、形态和大小，为矿产勘探提供重要的定量信息。
5. 放射性勘探放射性勘探是通过测量地壳中放射性元素的分布及其衰变产物的释放，了解地下物质的组成与性质。
在矿产资源勘查中，放射性勘探可以用于检测放射性矿产资源的分布情况，确定矿体的规模与含量，并为资源勘探提供可靠的数据依据。
二、地球物理勘探在矿产资源勘查中的应用案例地球物理勘探在矿产资源勘查中有着广泛的应用。
浅述高频大地电磁物理观测法在矿产勘察中的应用
浅述高频大地电磁物理观测法在矿产勘察中的应用摘要：随着科学技术的发展，本文简述了某矿区在地形复杂的山区环境中，采用高频大地电磁法取得了良好的勘探效果，为矿山持续生产提供了正确的指导建议。
本方案和技术值得在矿产资源勘察中推广应用。
关键词：矿产勘察；矿区地质；物理观测；反演；高频大地电磁Abstract: with the development of science and technology, this paper describes in a mining area environment of the complex terrain of mountainous area, the earth with high frequency electromagnetic method has a good effect of exploration, mining continue to provide the right guidance of production Suggestions. This scheme and technical worth in mineral resources investigation in application.Keywords: mineral exploration; Mine geology; Physical observation; Inversion; The high frequency electromagnetic一、矿区地质概述及地球物理观测方案矿区出露地层为：奥陶系黄隘组（O1h）上部浅灰色中细粒砂岩夹薄层页岩，中部灰色厚层细粒砂岩夹页岩，底部灰绿色薄层页岩；白洞组（o1b）块状灰岩、白云岩，局部夹页岩；寒武系边溪组（∈1b）：不等粒砂岩。
矿区断裂构造发育，主要有NEE向和NE向两组，矿化受断裂破碎带控制明显，已发现矿体受NEE 向F1和NE向F2控制，矿体呈脉状、透镜状产出。
大地电磁法在矿产勘查中的应用技术
大地电磁法在矿产勘查中的应用技术引言矿产勘查是对地下矿产资源进行找矿和预测储量的过程，是实现资源合理开发和利用的重要环节。
为了更有效地寻找矿产资源，科学家们不断探索和开发新的勘查技术。
大地电磁法作为一种先进的勘查手段，已经在矿产勘查中广泛应用，并取得了显著的效果。
本文将介绍大地电磁法在矿产勘查中的应用技术以及其优势。
1. 大地电磁法简介大地电磁法（Electromagnetic Method）是一种利用地下电磁场异常来推测地下构造和岩石性质的方法。
该方法通过测量地下岩石对电磁信号的响应，判断地下的电导率差异，从而揭示潜在矿产资源的位置和性质。
大地电磁法广泛应用于各个地质领域，包括矿产勘查、环境地质调查和勘探等。
2. 大地电磁法在矿产勘查中的应用技术2.1 天然电磁场法天然电磁场法是利用地球自身产生的电磁场进行勘查的方法。
通过分析地下岩石对天然电磁场的响应，可以获取地下介质的电磁性质信息。
在矿产勘查中，天然电磁场法可用于追踪含矿石的矿体边界、预测矿体的延伸方向和深度等。
2.2 人工电磁场法人工电磁场法是通过在地面上产生特定频率和强度的电磁场，然后测量地下岩石对该电磁场的响应。
这种方法可以提供更高的分辨率和灵敏度，从而揭示更详细的地下电导率分布。
在矿产勘查中，人工电磁场法可以用于寻找附近的矿石矿体、判断矿体的规模和形态等。
2.3 纵波电磁法纵波电磁法是一种通过测量地下岩石对纵波电磁波的传播速度和衰减系数，推断地下介质性质的方法。
在矿产勘查中，纵波电磁法可以用于判断矿体与岩石的界面情况、预测矿体内部的含矿岩层等。
3. 大地电磁法的优势3.1 非破坏性大地电磁法是一种非破坏性的勘查方法，不需要人为开挖或钻探地下。
它通过测量地下电磁场的响应，可以获取地下岩石的电导率信息，从而推断矿体的位置和性质。
相比传统的钻探勘查方式，大地电磁法能够节约时间和成本，降低对环境的影响。
3.2 宽覆盖范围大地电磁法可以应用于不同地质环境的矿产勘查。
地球物理勘探技术在矿产资源勘查中的应用
地球物理勘探技术在矿产资源勘查中的应用地球物理勘探技术是一种通过测量地球物理场并分析地下反射波来获取地下信息的技术手段。
它在矿产资源勘查中具有重要的应用价值，可以帮助勘探人员获取地下的地质、构造等信息，为矿产资源勘查及开发提供有力支持。
本文将介绍地球物理勘探技术在矿产资源勘查中的应用，并分析其优势和不足。
一、地球物理勘探技术概述地球物理勘探技术主要包括地震勘探、重力勘探、磁力勘探、电磁勘探和地电勘探等。
这些技术通过测量和分析地球物理场数据，获得地下的物理参数，如地震波速度、重力场强、磁场强度、电阻率等，从而了解地下的地质构造、岩性变化、矿化体等信息。
二、1. 地震勘探技术地震勘探技术是利用地震波在地下传播的特性来获取地下信息的一种方法。
通过布设地震仪器并进行震源激发，记录地震波在地下的传播情况，可以得到地下的速度结构、岩性分布、构造特征等信息。
在矿产资源勘查中，地震勘探技术可以用于寻找油气藏、水资源、矿体等，为勘探和开发提供可靠的依据。
2. 重力勘探技术重力勘探技术是通过测量地球重力场强度的变化来获取地下物质密度分布的一种方法。
地下的不同物质密度差异会引起地球重力场的畸变，通过精确测量重力场强度的变化，可以推断出地下的密度分布。
在矿产资源勘查中，重力勘探技术可以用于寻找矿体、岩层、断裂带等，为勘探工作提供定量的物质密度信息。
3. 磁力勘探技术磁力勘探技术是通过测量地球磁场的强度和方向变化来获取地下磁性物质分布的一种方法。
地下的不同磁性物质会引起地球磁场的畸变，通过测量磁场的变化，可以推断出地下的磁性物质分布。
在矿产资源勘查中，磁力勘探技术可以用于寻找矿体、矿化带、矿化岩性等，为勘探工作提供重要的磁性信息。
4. 电磁勘探技术电磁勘探技术是通过测量地下电磁场的强度和频率响应来获取地下电性物质分布的一种方法。
地下的不同电性物质会对电磁场的传播产生不同的响应，通过测量电磁场的变化，可以推断出地下的电性物质分布。
高频大地电磁法在煤矿采空区勘探中的应用
Advances in Geosciences 地球科学前沿, 2023, 13(4), 329-335 Published Online April 2023 in Hans. https:///journal/ag https:///10.12677/ag.2023.134032文章引用: 唐春城, 王中乐. 高频大地电磁法在煤矿采空区勘探中的应用[J]. 地球科学前沿, 2023, 13(4): 329-335. DOI: 10.12677/ag.2023.134032高频大地电磁法在煤矿采空区勘探中的应用 唐春城，王中乐中南大学地球科学与信息物理学院，湖南 长沙收稿日期：2023年3月6日；录用日期：2023年4月8日；发布日期：2023年4月18日摘 要为查明湖南株洲市某煤矿诱发水害事故的隐蔽致灾因素，采用高频大地电磁系统对测区进行了采空区探测。
共布置了2.4 km 总长的6条测线，设置了126个测点，采集了10~398 kHz 的大地电磁信号，查明了测区范围内地下介质电阻率分布情况，并根据反演视电阻率剖面图推测出含水区域的空间位置。
推测结果已知水体和已有地质资料相吻合，为测区的安全防范和治理提供了可靠的物探资料和强有力的依据。
研究表明，高频大地电磁系统能在复杂地形条件下准确地定位煤矿采空区、确定采空区的边界和埋深，浅部勘探效果好，在煤矿采空区勘探领域的应用前景广阔。
关键词电磁法，高频大地电磁法，采空区Application of High-Frequency Magnetotelluric Method in Exploration of Coal Mine GoafChuncheng Tang, Zhongle WangSchool of Geosciences and Info-Physics, Central South University, Changsha HunanReceived: Mar. 6th , 2023; accepted: Apr. 8th , 2023; published: Apr. 18th, 2023AbstractIn order to identify the hidden disaster-causing factors of induced water hazards in a coal mine in Zhuzhou, Hunan Province, China, the high-frequency magnetotelluric system was used to explore the goaf area. A total of 6 measurement lines with a total length of 2.4 km were arranged, and 126 measurement points were set up to collect the ground electromagnetic signals ranging from 10 to 398 kHz. The distribution of underground medium resistivity in the measurement area was de-termined, and the spatial location of the water-containing area was inferred based on the inverted唐春城，王中乐DOI: 10.12677/ag.2023.134032330 地球科学前沿 resistivity profile. The inferred results were consistent with the known water bodies and existing geological data, providing reliable geophysical data and strong evidence for the safety prevention and control of the measurement area. The study shows that the high-frequency magnetotelluric system can accurately locate the coal mine goaf, determine the boundary and burial depth of the goaf, and has good shallow exploration effect under complex terrain conditions. Therefore, it has broad application prospects in the exploration of coal mine goaf.KeywordsElectromagnetic Method, High-Frequency Magnetotelluric Method, GoafCopyright © 2023 by author(s) and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY 4.0)./licenses/by/4.0/1. 引言我国煤炭资源丰富，开发历史悠久，而煤炭资源开采完成后留下的空腔和巷道会构成煤炭采空区，近几年由采空区造成的塌陷、突水等事故层出不穷，严重影响了煤炭资源开发，甚至是危害到相关人员的生命与财产安全[1]，因此查明采空区的空间范围和含水情况意义重大[2]。
大地电磁法在矿产资源勘查中的利用
大地电磁法在矿产资源勘查中的利用袁雪超（河北省地球物理勘查院，河北 廊坊 365000）摘 要：随着我国经济的快速发展，矿产资源越来越多的被人们所使用，经过多年的矿产的开采，我国的矿产资源比较匮乏，在矿产资源的勘察中，可以有效的促进当地的经济发展，对于国家的发展有着重要的作用和意义。
本文分析了大地电磁法的定义和其基本原理，同时针对目前我国矿产资源的勘察，进一步作出了分析，并分析了大地电磁法在矿产资源中的应用。
关键词：大地电磁法；矿产资源勘查；应用中图分类号：P631.325 文献标识码：A 文章编号：11-5004（2019）09-0034-2收稿日期：2019-09作者简介：袁雪超，男，生于1987年，汉族，河北廊坊人，本科，中级工程师，研究方向：物探方法综合应用。
我国的经济发展迅猛，对各种矿产资源的需求量越来越大。
但是目前的矿产的资源不足，比较紧缺，影响我国的经济发展，传统的追索的方式寻找矿的方法，盲目性很强，没有对地质进行深入的分析，对于很多位置的矿区还没有发现、没有开发到位，这主要是因为技术上的欠缺导致的。
因此，很难获得精准的地质信息，大地电磁法在矿产资源中的勘查，对于解决矿产危机，起到一定的帮助作用。
1 大地电磁法（MT法）这种方法，依据电磁感应的原则而应用的探测方法[1]。
这种方法能够方便勘探人员勘探，是一种天然的勘察方法，能够方便的获取探测信息，这种设备的成本比较低，功率大，设备也比较轻便，横向的分辨能力较高，对和地震发相比，分层能力比较低。
对于资料的处理能力比较完善，对于技术的解释也比较成熟。
这种方法对于危机的矿山的勘测应用的比较广泛，能够快速的了解到被测绘区域的地质数据信息。
MT 法具有区域性和全球性分布的特性，是根据观察电磁场变化来进行探测，使用该方法能够对深度地区进行勘查。
但是MT 法，也有其不足之处。
在户外的数据采集上，会受到磁场变化的影响，因此，会影响工作效率。
其次，如果观测有误差，也会影响数据的质量，对于低频的数据的影响尤为明显。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅述高频大地电磁物理观测法在矿产勘察中的应用
摘要：随着科学技术的发展，本文简述了某矿区在地形复杂的山区环境中，采用高频大地电磁法取得了良好的勘探效果，为矿山持续生产提供了正确的指导建议。
本方案和技术值得在矿产资源勘察中推广应用。
关键词：矿产勘察；矿区地质；物理观测；反演；高频大地电磁
Abstract: with the development of science and technology, this paper describes in a mining area environment of the complex terrain of mountainous area, the earth with high frequency electromagnetic method has a good effect of exploration, mining continue to provide the right guidance of production Suggestions. This scheme and technical worth in mineral resources investigation in application.
Keywords: mineral exploration; Mine geology; Physical observation; Inversion; The high frequency electromagnetic
一、矿区地质概述及地球物理观测方案
矿区出露地层为：奥陶系黄隘组（O1h）上部浅灰色中细粒砂岩夹薄层页岩，中部灰色厚层细粒砂岩夹页岩，底部灰绿色薄层页岩；白洞组（o1b）块状灰岩、白云岩，局部夹页岩；寒武系边溪组（∈1b）：不等粒砂岩。
矿区断裂构造发育，主要有NEE向和NE向两组，矿化受断裂破碎带控制明显，已发现矿体受NEE 向F1和NE向F2控制，矿体呈脉状、透镜状产出。
控制矿体最长610米，平均厚度在3～4米间。
成矿作用以深渊热液充填交代为主。
设计剖面与主断裂构造斜交,可有效的查清矿区内控矿断裂构造走向、延伸以及矿体赋存的空间位置。
工作中采用EMAP（Electromagnetic Array Profiling）方式进行测量EMAP法野外观测时，设计同一剖面上测线方向各个测点电偶极子首尾相连，组成一系列观测点，获得电性沿剖面的连续变化信息，提高横向分辨率，有利于识别和消除静态干扰。
对野外实测剖面分别采用Bostick和快速松弛迭代反演进行拟合处理，以提高数据解释精度和可信度。
二、数据反演理论
2.1博斯蒂克（BOSTICK）反演
该方法基于大地电磁测深曲线低频渐近线性质，将视电阻率随周期变化的曲线变换到随深度变化。
由地下电阻率为零和无穷大两种极限情况得到，S渐近线：ρa=1/ωμS2；H渐近线：ρa=ωμD2。
其中，S为半空间多层介质总纵向电导，D
为多层介质的总厚度。
两条渐近线交点坐标值为电阻率ρa和圆频率ω。
通常用计算法对实测大地电磁曲线进行反演，下面为Bostick反演公式：
由于数据具有一定的分散性，对实测数据进行处理，会导致（1）式的导数运算结果偏差较大，故在进行Bostick反演前先对测数据进行平滑处理。
2.2快速松弛迭代（RRI）反演
笛卡尔坐标系下假设地质构造为二维分布的，电阻率沿走向沿x方向是稳定的，而沿倾向y方向和垂向z方向是变化的。
忽略位移电流的影响，由谐变场Maxwell方程组推导出两组独立的平行于构造的线性偏振波(3,4式)，根据需要加上边界条件后，即可进行正演模拟。
以电导率的对数为模型参数,可得到模型扰动量与资料扰动量间的关系式。
其δdxy和δdyx为观测数据与理论数据的差值，σ0为模型改变前的电导率值,E0 ((yi,0)、H0 ((yi,0)为模型改变前第i个测点下地表电场值和磁场值。
E0(yi,z)为初始模型或本次迭代前模型的理论波场。
由于模型横向变化复杂，目标函数要能均衡纵向和横向的变化，构造的目标函数：
W=Q+BeTe（5）
其中，为拉格朗日因子，e为给定期望的拟合差，Z0一般为模型表层电阻率值和最高频率情况下的趋肤深度。
RRI方案避免了直接线性搜索带来的繁重计算，通过解与一维相近的反演问题,计算出每个测站地质介质的电阻率扰动,把剖面二维反演问题转化为一系列一维反演问题。
三、实测资料解释
对矿区L2和L6两条高频大地电磁勘探剖面实测数据分别应用Bostick方法和RRI方法进行反演，反演结果分别见图1和图2。
图1 2线Bostick反演断面图
根据2线实测数据反演得到的电阻率断面图推测并圈定三个矿致异常，分别编号为Ⅰ、Ⅱ、Ⅲ号主要异常，推测矿区内控矿断裂构造如图1所示。
由于该矿区为探采结合的生产方式，边探矿边采矿。
经生产平洞验证，图中卡尼亚电阻率小于50mΩ⋅m的Ⅰ号和Ⅱ号矿体异常目前正在开采中。
Ⅲ号矿体异常虽未完全揭露，但是坑道施工已经在圈定边界发现细小矿脉，且岩性变化符合本区成矿特征。
Ⅰ号和Ⅱ号异常之间的断裂构造，在其地表发现脉状铅锌矿体露头。
图2 6线RRI反演断面图
实测6线数据经反演后电阻率断面图如图2所示，图中标示了两个矿致异常和控矿断裂构造F2。
其中，Ⅳ号异常在山谷中出露含大量硫化矿物的矿化体，矿体已经过浅部槽探工程验证；圈定Ⅴ号异常，标高380m、水平点位880m处为矿区附近。
该异常经坑道工程验证为不同岩性接触带上脉状及层间透镜状铅锌矿体造成。
从反演结果来看，Bostick和RRI算法都是比较稳定的算法。
Bostick反演直观的揭示了地下电性结构的特征，尤其是对电性层的起伏形态有较好的反映。
该方法通过逐点变换取得逐点反演的结果，保证了整条测线反演结果的连续性。
RRI方法在目标函数的构造及雅可比矩阵的求取上都有改进，对初始模型要求相对较高。
运算过程中用前一次迭代模型的场量的横向梯度替代迭代后模型的场量的横向梯度，大大减少了反演过程中正演的次数。
从实测数据的反演结果分析较好的消除了地表局部不均匀体对下部数据的影响，对深部横向电性变化分辨率较高。
四、结束语
综上所述；随着国民经济、科学技术的发展，本文根据目前一些发达国家的部分大型矿山采矿情况，简述了我国现阶段金属矿山探矿和采矿深度多在300～500m。
MT法采集时间较长，测点间距较大，长期以来主要被应用于区域性调查工作中。
CSAMT法设备较庞大，费用较高，发射源选择及布设和测量要求相对较高，地形复杂山区数据处理难度大。
相对而言，高频大地电磁勘探在中国山区矿产资源勘察中更具优势。
注：文章内所有公式及图表请用PDF形式查看。
