【高级电工技师论文】浅谈梁场电力埋地线缆的施工安装

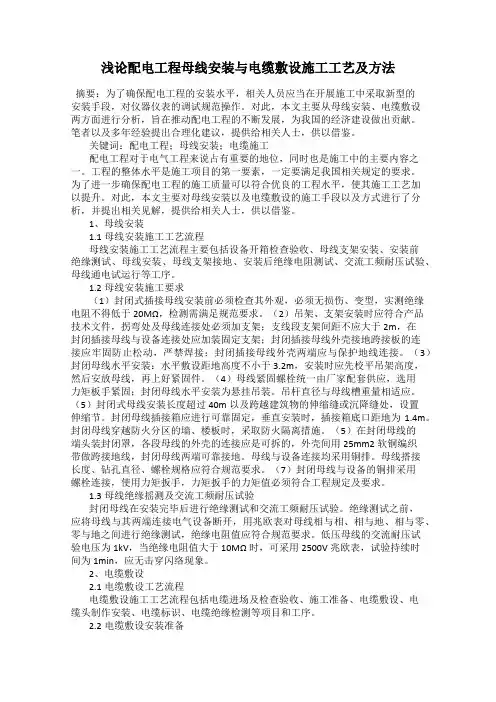

浅论配电工程母线安装与电缆敷设施工工艺及方法
浅论配电工程母线安装与电缆敷设施工工艺及方法摘要：为了确保配电工程的安装水平，相关人员应当在开展施工中采取新型的安装手段，对仪器仪表的调试规范操作。
对此，本文主要从母线安装、电缆敷设两方面进行分析，旨在推动配电工程的不断发展，为我国的经济建设做出贡献。
笔者以及多年经验提出合理化建议，提供给相关人士，供以借鉴。
关键词：配电工程；母线安装；电缆施工配电工程对于电气工程来说占有重要的地位，同时也是施工中的主要内容之一。
工程的整体水平是施工项目的第一要素，一定要满足我国相关规定的要求。
为了进一步确保配电工程的施工质量可以符合优良的工程水平，使其施工工艺加以提升。
对此，本文主要对母线安装以及电缆敷设的施工手段以及方式进行了分析，并提出相关见解，提供给相关人士，供以借鉴。
1、母线安装1.1母线安装施工工艺流程母线安装施工工艺流程主要包括设备开箱检查验收、母线支架安装、安装前绝缘测试、母线安装、母线支架接地、安装后绝缘电阻测试、交流工频耐压试验、母线通电试运行等工序。
1.2母线安装施工要求（1）封闭式插接母线安装前必须检查其外观，必须无损伤、变型，实测绝缘电阻不得低于20MΩ，检测需满足规范要求。
（2）吊架、支架安装时应符合产品技术文件，拐弯处及母线连接处必须加支架；支线段支架间距不应大于2m，在封闭插接母线与设备连接处应加装固定支架；封闭插接母线外壳接地跨接板的连接应牢固防止松动，严禁焊接；封闭插接母线外壳两端应与保护地线连接。
（3）封闭母线水平安装：水平敷设距地高度不小于3.2m，安装时应先校平吊架高度，然后安放母线，再上好紧固件。
（4）母线紧固螺栓统一由厂家配套供应，选用力矩板手紧固；封闭母线水平安装为悬挂吊装。
吊杆直径与母线槽重量相适应。
（5）封闭式母线安装长度超过40m以及跨越建筑物的伸缩缝或沉降缝处，设置伸缩节。
封闭母线插接箱应进行可靠固定，垂直安装时，插接箱底口距地为1.4m。
封闭母线穿越防火分区的墙、楼板时，采取防火隔离措施。
地埋电缆施工方案(3篇)
第1篇一、工程概况本工程为某地区电力电缆铺设项目，旨在提高该地区电力供应能力，满足日益增长的电力需求。
工程地点位于我国某城市，施工总长度约为10公里。
电缆类型为高压电缆，额定电压为110kV。
电缆敷设方式为地埋，沿线地形复杂，包括城市道路、农田、河流等。
二、施工准备1. 组织准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等人员职责。
（2）组织施工队伍，进行人员培训，确保施工人员具备相应的专业技能和操作能力。
（3）制定施工计划，明确施工进度、质量、安全等要求。
2. 技术准备（1）根据设计图纸和相关规范，编制施工方案。
（2）进行现场勘查，了解沿线地形、地质、环境等情况。
（3）选择合适的电缆、电缆附件、电缆保护管等材料。
（4）制定施工质量控制措施，确保施工质量。
3. 物资准备（1）电缆、电缆附件、电缆保护管等材料。
（2）施工机械设备，如挖掘机、电缆敷设机、电缆测试仪等。
（3）施工工具，如电缆剥皮机、电缆接头机、电缆剥皮刀等。
4. 安全准备（1）制定安全施工方案，明确安全措施。
（2）进行安全培训，提高施工人员的安全意识。
（3）配备必要的安全防护用品，如安全帽、安全带、防尘口罩等。
三、施工工艺1. 施工流程（1）施工准备：包括组织、技术、物资、安全等方面的准备工作。
（2）测量放线：根据设计图纸和现场实际情况，进行测量放线。
（3）电缆敷设：按照设计要求，进行电缆敷设。
（4）电缆连接：进行电缆接头制作和连接。
（5）电缆保护：进行电缆保护管安装和电缆保护。
（6）电缆测试：进行电缆绝缘电阻、接地电阻等测试。
（7）验收交付：完成施工任务后，进行验收交付。
2. 施工要点（1）测量放线：确保测量精度，按照设计要求进行放线。
（2）电缆敷设：按照电缆敷设规范，保证电缆敷设质量。
（3）电缆连接：严格按照电缆接头制作和连接规范进行操作。
（4）电缆保护：确保电缆保护管安装牢固，电缆保护措施到位。
（5）电缆测试：严格按照电缆测试规范进行测试，确保电缆质量。
地埋电缆敷设施工方案
地埋电缆敷设施工方案1. 引言地埋电缆敷设是一种常见的电缆敷设方式，广泛应用于电力、通信、交通等领域。
本方案旨在详细介绍地埋电缆敷设的施工方案，包括施工准备、材料准备、敷设过程以及质量控制等内容，以确保地埋电缆敷设工程的顺利进行和质量保证。
2. 施工准备在进行地埋电缆敷设施工前，需要进行详细的施工准备工作，包括以下几个方面：2.1 施工前勘察在进行地埋电缆敷设前，需对敷设区域进行勘察，了解地形地貌、土质条件等情况，以确定敷设方案。
同时，还需要检查所需施工材料的供应情况，确保施工期间材料的及时供应。
2.2 施工图纸的制定制定地埋电缆敷设的施工图纸，明确电缆敷设的线路、深度、安装方式等要求，以便施工人员按图施工。
2.3 施工人员培训对施工人员进行培训，使其了解地埋电缆敷设的基本原理、操作要领以及安全注意事项，提高施工人员的技术水平和安全意识。
2.4 施工工具及设备的准备根据敷设施工的具体需要，准备好各种必要的施工工具和设备，如挖掘机、电缆敷设机、接地设备等，确保施工进行的顺利。
3. 材料准备地埋电缆敷设所需要的材料有多种，包括：•电缆：根据敷设需求，选择适合的电缆规格和型号，确保电缆质量符合标准要求。
•管道：选择合适的管道材质和规格，一般使用PVC管道或HDPE管道。
•接头箱、接地硬盘等附件材料。
•隧道灯具等其他辅助材料。
4. 敷设过程地埋电缆敷设的具体过程包括：4.1 打开开挖口根据施工图纸，在敷设区域确定开挖口的位置和尺寸，使用挖掘机或手工工具进行开挖。
4.2 敷设管道根据电缆敷设需求，将管道沿着开挖口进行敷设，确保管道的平整和固定。
在管道上部填充砂浆进行加固，以增加管道的稳定性。
4.3 敷设电缆将电缆沿着敷设的管道进行安装，通过电缆敷设机或手工进行引线，并确保电缆的张力和弯曲半径符合指定要求。
4.4 接头处理根据电缆敷设图纸和设计要求，对电缆进行接头处理，包括终端接头和中间接头的连接。
4.5 封闭管道对已经敷设完毕的电缆进行管道封闭，采用适当的封闭材料对管道进行密封，确保电缆的安全性和防潮性。

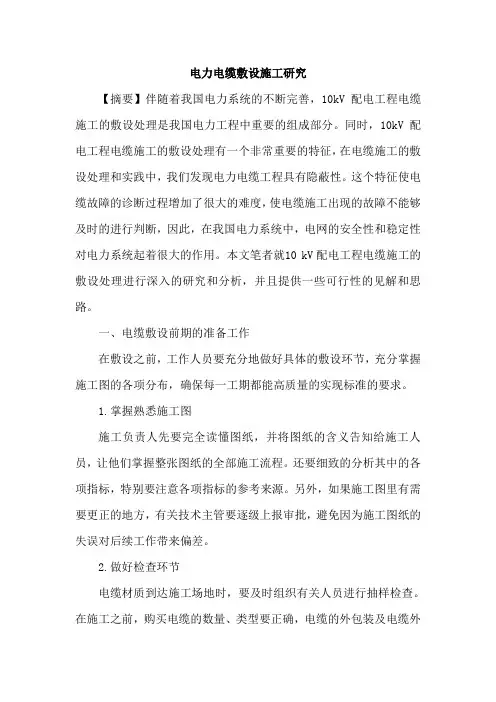

电力电缆敷设施工论文
电力电缆敷设施工研究【摘要】伴随着我国电力系统的不断完善，10kV配电工程电缆施工的敷设处理是我国电力工程中重要的组成部分。
同时，10kV配电工程电缆施工的敷设处理有一个非常重要的特征，在电缆施工的敷设处理和实践中，我们发现电力电缆工程具有隐蔽性。
这个特征使电缆故障的诊断过程增加了很大的难度，使电缆施工出现的故障不能够及时的进行判断，因此，在我国电力系统中，电网的安全性和稳定性对电力系统起着很大的作用。
本文笔者就10 kV配电工程电缆施工的敷设处理进行深入的研究和分析，并且提供一些可行性的见解和思路。
一、电缆敷设前期的准备工作在敷设之前，工作人员要充分地做好具体的敷设环节，充分掌握施工图的各项分布，确保每一工期都能高质量的实现标准的要求。
1.掌握熟悉施工图施工负责人先要完全读懂图纸，并将图纸的含义告知给施工人员，让他们掌握整张图纸的全部施工流程。
还要细致的分析其中的各项指标，特别要注意各项指标的参考来源。
另外，如果施工图里有需要更正的地方，有关技术主管要逐级上报审批，避免因为施工图纸的失误对后续工作带来偏差。
2.做好检查环节电缆材质到达施工场地时，要及时组织有关人员进行抽样检查。
在施工之前，购买电缆的数量、类型要正确，电缆的外包装及电缆外皮要无损，电缆的终端要实现防潮处理。
当进行电缆沟槽敷设时要检查，电缆沟的大小、在沟槽内的转弯和交叉、敷设时的阻碍因素等内容，确保施工人员正确合规地实现电缆的敷设。
3.选择合理方案安装电缆施工图的既定规则，和实际施工现场的地质环境，施工人员要科学性的原则来选择施工方案，来确保有效施工。
详细情况有：（1）详细的电缆施工方法，走直线还是曲线路型来埋线，要避开复杂的地理结构来消除其对电缆可能造成的损害；（2）敷设电缆盘的地方要尽可能的避开公共区，确保安全性。
4.合理布置空间要认识到电缆敷设后的测试、检验以及维修等问题，在施工时应该预留合理的空间位置，来保证维修人员的有效工作空间。

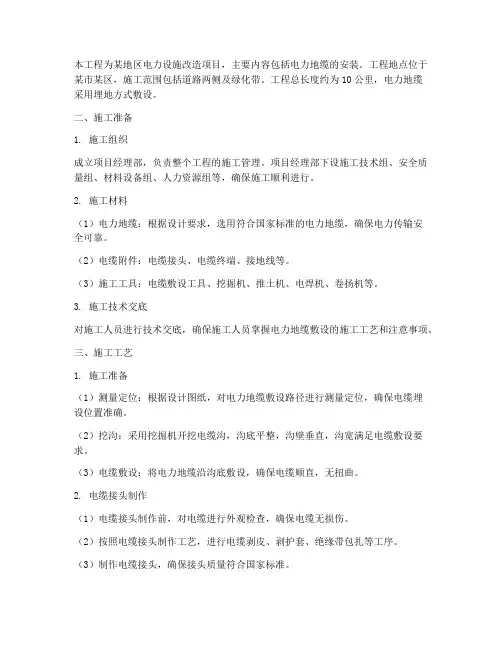

安装电力地缆施工方案
本工程为某地区电力设施改造项目，主要内容包括电力地缆的安装。
工程地点位于某市某区，施工范围包括道路两侧及绿化带。
工程总长度约为10公里，电力地缆采用埋地方式敷设。
二、施工准备1. 施工组织成立项目经理部，负责整个工程的施工管理。
项目经理部下设施工技术组、安全质量组、材料设备组、人力资源组等，确保施工顺利进行。
2. 施工材料（1）电力地缆：根据设计要求，选用符合国家标准的电力地缆，确保电力传输安全可靠。
（2）电缆附件：电缆接头、电缆终端、接地线等。
（3）施工工具：电缆敷设工具、挖掘机、推土机、电焊机、卷扬机等。
3. 施工技术交底对施工人员进行技术交底，确保施工人员掌握电力地缆敷设的施工工艺和注意事项。
三、施工工艺1. 施工准备（1）测量定位：根据设计图纸，对电力地缆敷设路径进行测量定位，确保电缆埋设位置准确。
（2）挖沟：采用挖掘机开挖电缆沟，沟底平整，沟壁垂直，沟宽满足电缆敷设要求。
（3）电缆敷设：将电力地缆沿沟底敷设，确保电缆顺直，无扭曲。
2. 电缆接头制作（1）电缆接头制作前，对电缆进行外观检查，确保电缆无损伤。
（2）按照电缆接头制作工艺，进行电缆剥皮、剥护套、绝缘带包扎等工序。
（3）制作电缆接头，确保接头质量符合国家标准。
3. 电缆终端制作（1）电缆终端制作前，对电缆进行外观检查，确保电缆无损伤。
（2）按照电缆终端制作工艺，进行电缆剥皮、剥护套、绝缘带包扎等工序。
（3）制作电缆终端，确保终端质量符合国家标准。
4. 接地系统安装（1）接地系统安装前，对接地体进行检查，确保接地体质量符合国家标准。
（2）按照接地系统安装工艺，进行接地体埋设、接地线连接等工序。
（3）接地系统安装完成后，进行接地电阻测试，确保接地系统符合设计要求。
5. 施工质量验收（1）电缆敷设完成后，对电缆进行外观检查，确保电缆敷设质量。
（2）对接头、终端进行质量检查，确保接头、终端质量符合国家标准。
（3）对接地系统进行接地电阻测试，确保接地系统符合设计要求。

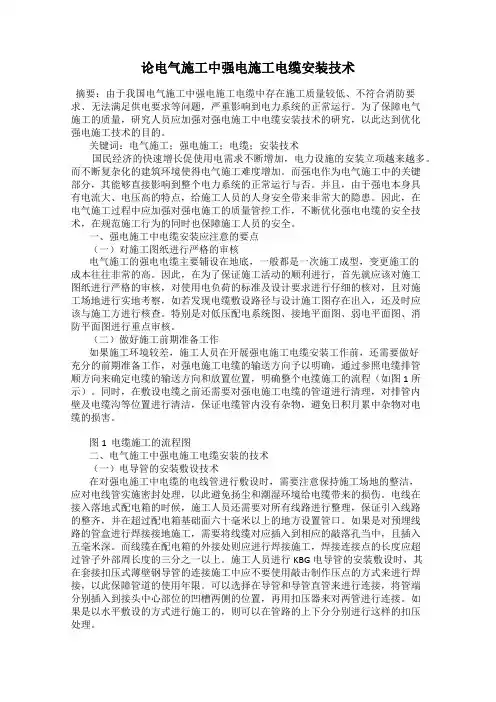

论电气施工中强电施工电缆安装技术
论电气施工中强电施工电缆安装技术摘要：由于我国电气施工中强电施工电缆中存在施工质量较低、不符合消防要求、无法满足供电要求等问题，严重影响到电力系统的正常运行。
为了保障电气施工的质量，研究人员应加强对强电施工中电缆安装技术的研究，以此达到优化强电施工技术的目的。
关键词：电气施工；强电施工；电缆；安装技术国民经济的快速增长促使用电需求不断增加，电力设施的安装立项越来越多。
而不断复杂化的建筑环境使得电气施工难度增加。
而强电作为电气施工中的关键部分，其能够直接影响到整个电力系统的正常运行与否。
并且，由于强电本身具有电流大、电压高的特点，给施工人员的人身安全带来非常大的隐患。
因此，在电气施工过程中应加强对强电施工的质量管控工作，不断优化强电电缆的安全技术，在规范施工行为的同时也保障施工人员的安全。
一、强电施工中电缆安装应注意的要点（一）对施工图纸进行严格的审核电气施工的强电电缆主要铺设在地底，一般都是一次施工成型，变更施工的成本往往非常的高。
因此，在为了保证施工活动的顺利进行，首先就应该对施工图纸进行严格的审核，对使用电负荷的标准及设计要求进行仔细的核对，且对施工场地进行实地考察，如若发现电缆敷设路径与设计施工图存在出入，还及时应该与施工方进行核查。
特别是对低压配电系统图、接地平面图、弱电平面图、消防平面图进行重点审核。
（二）做好施工前期准备工作如果施工环境较差，施工人员在开展强电施工电缆安装工作前，还需要做好充分的前期准备工作，对强电施工电缆的输送方向予以明确，通过参照电缆排管顺方向来确定电缆的输送方向和放置位置，明确整个电缆施工的流程（如图1所示）。
同时，在敷设电缆之前还需要对强电施工电缆的管道进行清理，对排管内壁及电缆沟等位置进行清洁，保证电缆管内没有杂物，避免日积月累中杂物对电缆的损害。
图1 电缆施工的流程图二、电气施工中强电施工电缆安装的技术（一）电导管的安装敷设技术在对强电施工中电缆的电线管进行敷设时，需要注意保持施工场地的整洁，应对电线管实施密封处理，以此避免扬尘和潮湿环境给电缆带来的损伤。
电力电缆的一般施工方法
缆护套进行电压为 lOkV、时间为 lmin 的直流耐压试验，以检验外护套在电缆牵引过程中是
否被损坏。试验合格后，在软土层上再覆盖一层厚约 50mm 的钢筋混凝土板或具有醒目警告标
志的识别板。
(2)电缆排沟敷设方法
将电缆敷设在预先埋设于地下的管子中的电缆安装方法。通常用于交通频繁、城市地下走廊
较为拥挤的地段。
(3)电缆沟敷设方法
将电缆敷设在预先砌好的电缆沟中的一种电缆安装方法。适用于地面载荷较轻的电缆线路路
径，如人行道、工厂内的场地等。
(4)电缆隧道敷设方法
将电缆敷设在地下隧道内的一种电缆安装方法。用于电缆线路较多(如发电厂或变电所的出线)
和电缆线路路径不易开挖的场所(如过江隧道、机场跑道隧道等)。
(5)电缆竖井敷设方法
B．触头的相对位置、接触情况符合要求
C. 触头的备用行程符合要求
D．截流部分不得有折损，表面无严重凹陷及锈蚀，连接应牢固
E. 设备接线端子涂上薄层的电力复合脂
答案：ADE
例：电缆直埋时，电缆沟回填的正确程序是(
)。
A. 直流耐压试验合格后，再向沟内回填 150mm 厚的软土
B．向沟内回填 150mm 厚的软土盖没电缆后，再进行电缆的直流耐压试验
-2-
精心整理 用心发布
精品文集荟萃
有足够的油压。
例：变压器就位找正时，若制造厂有要求，应注意顶盖沿(
)有 1％～1．5％的升高坡
度。
A. 变压器的油流方向
B．储油柜的放置方向
C. 气体继电器的气流方向
D. 安全气道的气流方向
答案：C
例：在检查清洗隔离开关触头时，应注意(
)。
A. 触头表面的涂银层应无脱落现象，并涂上中性凡士林油
电线埋地敷设施工方案
电线埋地敷设施工方案1. 引言电线埋地敷设作为电力工程中的一项重要内容，是将电缆或电线进行埋地敷设以实现供电的一种常用方法。
本文档将介绍电线埋地敷设的施工方案，从施工前准备、材料选择、施工步骤等方面进行详细阐述。
2. 施工前准备在进行电线埋地敷设之前，需要进行一系列的准备工作，以确保施工的顺利进行。
2.1 工程勘察在施工前，需要进行地形勘察和环境评估，确定敷设线路的路径和敷设深度，并对可能出现的障碍物进行评估。
2.2 材料准备在进行电线埋地敷设之前，需要准备好所需的材料，包括电缆、电线、施工工具等。
根据实际情况选择合适的材料，并进行必要的检查和测试。
2.3 施工方案制定根据工程勘察的结果和实际需求，制定详细的施工方案。
包括敷设路径、敷设深度、施工步骤等内容。
3. 材料选择在电线埋地敷设中，材料的选择至关重要，直接影响到敷设的质量和可靠性。
以下是一些常用的材料选择建议：•电缆/电线：根据敷设需求和负载要求，选择合适的电缆和电线。
常用的电缆包括PVC电缆、XLPE电缆等。
•管道：选择合适的管道材料，如PVC管、HDPE管等。
根据敷设路径和土质的不同，选择合适的管道直径和壁厚。
•接头和终端头：选择合适的接头和终端头，确保连接的可靠性和防水性能。
4. 施工步骤电线埋地敷设的施工步骤通常包括以下几个环节：4.1 开挖根据施工方案确定的敷设路径，进行开挖工作。
挖掘的深度和宽度根据实际情况进行确定，一般要保证电缆埋置地下的深度达到规定要求。
4.2 管道敷设在开挖好的沟槽中进行管道的敷设。
首先将管道沿着敷设路径进行铺设，然后进行管道的连接。
连接部分应采用专用的接头和终端头，确保连接的可靠性和密封性。
4.3 电缆敷设在管道敷设完成后，进行电缆的敷设。
将电缆从敷设路径的一端插入到管道内，保持电缆的平整并根据需要固定电缆。
4.4 掩埋和回填在进行电缆敷设后，进行掩埋和回填工作。
将开挖的土方回填到沟槽内，并加以压实，确保电缆埋置的稳固性和保护性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈梁场电力埋地线缆的施工安装
（作者：李安明）
[摘要]:根据多年在各梁场建设、维护中所发现的问题，以本人工作经验概述梁场供配电系统的特点，介绍梁场埋地线安装的关键步骤，指出线路布置重点，减少问题的发生，使梁场电网更加优化，从而实现梁场电网供电系统故障率大大的减少。
[关键字]:电工学、梁场电网配置、配电箱、埋地线布置、接地装置、电缆走向
经过我多年在建设六个梁场工作的经验，对梁场地埋线的电力铺设以及所遇到的问题做一个简单的陈述。
一、电力布置：
梁场运输，起重设备来往频繁，梁场施工区内以及生活区内电缆均采用的埋地式，在地势低洼处与水沟并行既方便检修又保证外观整洁，生产区配电箱间距原则上不超过40m,充分保证拖地电缆40m内工作，为保证电缆过沟安全，在电缆过沟处均加钢管进行防护或者埋设水泥管进行防护。
发电房，变电站应采取必要的安全防护措施，严禁用易燃的材料修建，工地上较高的建筑物，临时设施以及重要库房，发电房，变电房，塔架，水泥罐，龙门吊架等均应采取避雷装置。
避雷网和避雷网和避雷带宜采用圆钢或扁钢，圆钢直径不应小于8mm,扁钢截面面积不应小于48mm2，其厚度不应小于4mm(针长1m,圆钢直径12mm，钢管20mm,针长1～2米，圆钢直径16mm,钢管25mm),其接地电阻不大于10 ，做防雷接地机械上的电气设备所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械防雷接地可共用同一接地体，但其接地
电阻不大于其重复接地电阻。
梁场作为短期施工单位，场内的电力一般都采用临时用电系统，临时用电系统一般应采用TN-S供电系统。
它是把工作零线N 和专用保护线PE在总供电电源处严格分开的供电系统，也称三相五线制。
它的优点是正常情况下PE专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。
应该特别指出，PE线不许断开。
在距离较远的供电干线末端应将PE线做重复接地。
同一台并且其接地电阻不应大于4 。
并且梁场内使用的电力比较多，负荷比较大，所以需要设置漏电保护器，设置漏电保护器，应坚持三级保护和“一机、一闸、一漏、一箱”的原则。
漏电保护器的选择应符合现行标准GB6829《漏电电流动作保护器的一般要求》和GB13955《漏电保护器安装和运行的要求》的规定。
施工现场的总配电箱和分配电箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，使之具有分级保护的功能。
漏电保护器应装设在配电箱电源隔离开关的负荷侧和分配电箱电源隔离开关的负荷侧。
设备的机旁开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
但其额定漏电动作时间与额定漏电动作电流的乘积不大于30m A·S。
使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。
其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
且与其控制的固定式用电设备的水平距离不宜超过3m。
二、电气布置：
目前梁场供电点多，供电范围大，为避免故障连锁反应，宜采用分级配电的方法，既总配电箱下可设若干分配电箱，分配电箱又可设若干开关箱。
总配电箱应该设在靠近电源区域，分配电箱设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m,开关箱与其控制固定式用电设备的水平
距离不宜超过3m。
并且配电箱、开关箱应设在干燥、通风及常温场所，不得设在有严重损伤作用的烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动以及热源烘烤场所。
否则，应予清除或做防护处理。
根据一般预制场的生产规模，箱梁梁场要设置两台630KV A变电站，同时配置一台功率为350KW发电机作为备用电源，制T梁梁场要设置一台630KV A变电站，同时配置1台功率为350Kw发电机作为备用电源，同时接地电阻应不大于4 。
场内动力线路沿场区施工，便道布线，在各主要设备放置处下线，所有电力设备安装可靠的接地保护和防雷措施，做到“一机，一箱，一闸，一漏”。
线路布置，配电箱设置。
均应符合安全用电要求，并达到安全文明工地的标准。
根据梁场供电系统的布置特点，变电站的布置位置极为重要，应该根据地势的位置确定变压器的安装位置，原则上要安装在用电设备相对集中的位置，如搅拌站，大门吊，小门吊，钢筋工区，制梁区，这样可以节约电力电缆线，降低电网有功损耗，提高电缆使用寿命。
铺设电缆尤其要严格遵守有关技术规程和设计要求，结合梁场实际情况，采用VL V铝芯电缆五线较为经济合理。
通过各梁场历史记录可以发现，由于明敷的电缆不易平行，敷设热力管道上部电缆时，为了避免损坏绝缘处和保护层，因此应该绕道错开敷设。
电缆长度应考虑留出余量不应少于5m，以便检修。
直埋电缆应作波浪形埋设，能满足梁场实际运行的需求，无过热的现象。
电缆应采用未受机械损伤，接地正确可靠，绝缘良好的电缆。
而且电缆的敷设路径及中间接线盒的位置均需要有标志，梁场电缆的敷设方式结构布置，路径走向及电缆接头的位置均要仔细考虑。
电缆的选用计算方式很多，首先要通过需要系数或二项式法，计算每条线设备用电，电流，再确定导线的截面积。
因梁场通过地埋线通电电流过大发热，散热不畅，过高温时间长引起接地故障，短路故障，断线故障，闪路故障，综合性故障，
架空线和地埋线，一般布置梁场的地埋线要大于架空线一倍左右。
由于电缆中间接头，终端头是线路质量的薄弱环节，是线路故障的易发点，在主线路需对接处，如果多根线对接时，大负荷最好是增加对接头的长度，这里是指绑扎而言，比如长度为150mm增加到250mm。
在梁场生产区，接线井需高出地面15cm~20cm.这样即使下雨也不会淹到线接头，引起不必要的各种故障，例如在布置箱梁梁场时，有一个前面8个箱梁台位，后场4个台位，台位前面有内膜区，钢绑扎区，桥面区，胎模绑扎区等，采用VL V铅芯电缆线，2
295
+
⨯
mm⨯
185
3mm
2
两条线，采用交错接法，在同两条线上，将1号线，1号台位自身侧接1号线，台位对面接2号线，那么2号台位自身侧接2号线，台位对面接1号线，依次类推，这样将配电盘上注明1号线盘2号线盘。
达到两条线路平均分配，起到用电平衡。
如图所示：
梁场地埋线路大部分为隐蔽工程，电缆的走向是确保地下电网安全运行的重要关键，首先要考虑混泥土预留孔、埋PVC管或留槽便于电缆布设。
主线路最应分区布置，这样一旦线路出现各种故障不会影响其他线路。
同时便于操作，同时要考虑平衡各线路负荷，简单说就是本条线接的负荷大的回路有较多的线路，将其中的一部分负荷再接到其他负荷较少的线路上，起到平衡线路电流，防止过载的作用。
为了便于生产，在制梁台位各个配电箱安装时，根据实际情况要考虑到两条线错开使用。
生产梁后，拔胶管要错开对面的中心来布置，靠公路上的主盘与分盘与大门吊、小门吊与轨道距离一定注意，不然影响走行，因大门吊摆线针轮及电机较宽，钢轨侧面与配电盘不小于1.2米。
存梁台位的分盘应该放在门吊轨道的外侧，不然影响，张拉，压浆工艺。
[结语]:梁场的建设采用地埋线从根本上减少了电缆的机械损伤，同时节约了占地空间面积，减少了梁场的故障的发生率，从而真正意义上促进了梁场的生产。
参考文献：
1.JGJ46—2005 《临时用电安全技术规范》
2.GB50057—1994《建筑物防雷设计规范》2000年修订版
3.GBJ65—83 《工业与民用电力装置的接地设计规范》。
