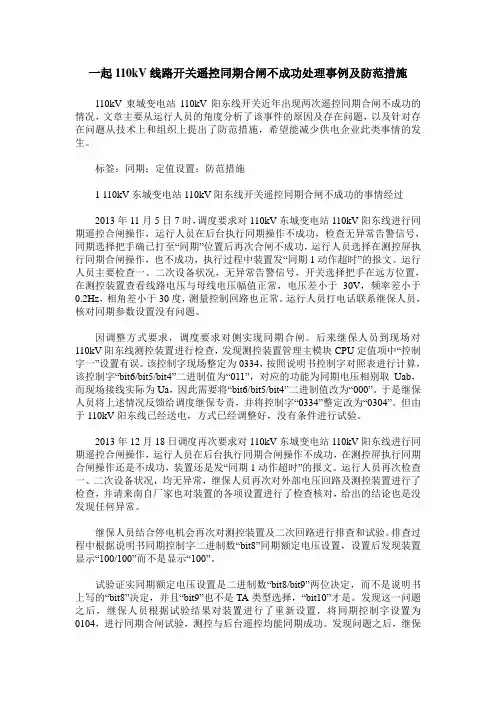

一起110kV线路开关遥控同期合闸不成功处理事例及防范措施110kV東城变电站110kV阳东线开关近年出现两次遥控同期合闸不成功的情况，文章主要从运行人员的角度分析了该事件的原因及存在问题，以及针对存在问题从技术上和组织上提出了防范措施，希望能减少供电企业此类事情的发生。
标签：同期；定值设置；防范措施1 110kV东城变电站110kV阳东线开关遥控同期合闸不成功的事情经过2013年11月5日7时，调度要求对110kV东城变电站110kV阳东线进行同期遥控合闸操作，运行人员在后台执行同期操作不成功，检查无异常告警信号，同期选择把手确已打至“同期”位置后再次合闸不成功，运行人员选择在测控屏执行同期合闸操作，也不成功，执行过程中装置发“同期1动作超时”的报文。
运行人员主要检查一、二次设备状况，无异常告警信号，开关选择把手在远方位置，在测控装置查看线路电压与母线电压幅值正常，电压差小于30V，频率差小于0.2Hz，相角差小于30度，测量控制回路也正常。
运行人员打电话联系继保人员，核对同期参数设置没有问题。
因调整方式要求，调度要求对侧实现同期合闸。
后来继保人员到现场对110kV阳东线测控装置进行检查，发现测控装置管理主模块CPU定值项中“控制字一”设置有误。
该控制字现场整定为0334，按照说明书控制字对照表进行计算，该控制字“bit6/bit5/bit4”二进制值为“011”，对应的功能为同期电压相别取Uab，而现场接线实际为Ua，因此需要将“bit6/bit5/bit4”二进制值改为“000”。
于是继保人员将上述情况反馈给调度继保专责，并将控制字“0334”整定改为“0304”。
但由于110kV阳东线已经送电，方式已经调整好，没有条件进行试验。
2013年12月18日调度再次要求对110kV东城变电站110kV阳东线进行同期遥控合闸操作，运行人员在后台执行同期合闸操作不成功，在测控屏执行同期合闸操作还是不成功，装置还是发“同期1动作超时”的报文。
PSL-646U线路保护测控装置(多合一)技术说明书_V3.00_印刷
目录
版本声明 1. 概述 ............................................................................................................................................................ 1
国电南自 DL/T 1075-2007
PSL-646U 线路保护测控装置（多合一）
技术说明书
国电南京自动化股份有限公司 GUODIAN NANJING AUTOMATION CO.，LTD
PSL-646U 线路保护测控装置
技术说明书 （多合一）
V 3.00 国电南京自动化股份有限公司
2015 年 3 月
版本声明
z 本说明书适用于 PSL-646U 线路保护测控装置(多合一)。保护的设计标准引用了国网公司 Q／GDW 766 -2014《10kV～110（66）kV 线路保护及辅助装置标准化设计规范》。
z 本说明书适用于 PSL-646U 线路保护测控装置(多合一)V3.00 及以上版本的保护软件。
1.1. 保护功能配置 ...................................................................................................................................... 1 1.2. 测控功能配置 ..............................................
NCS系统简介教学教材

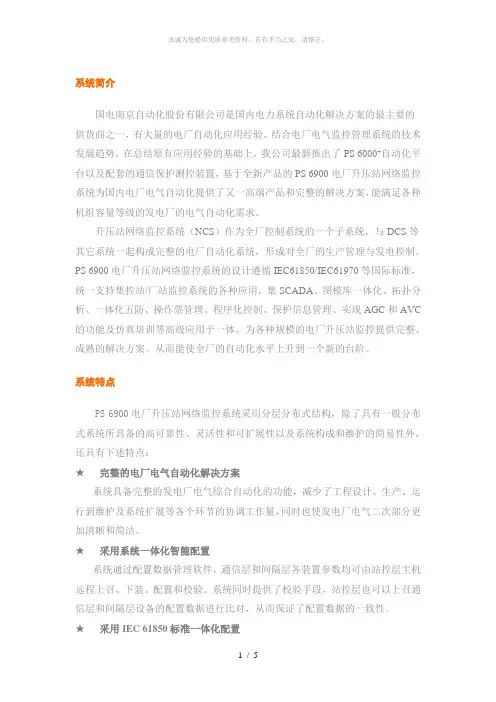

N C S系统简介系统简介国电南京自动化股份有限公司是国内电力系统自动化解决方案的最主要的供货商之一，有大量的电厂自动化应用经验。
结合电厂电气监控管理系统的技术发展趋势，在总结原有应用经验的基础上，我公司最新推出了PS 6000+自动化平台以及配套的通信保护测控装置，基于全新产品的PS 6900电厂升压站网络监控系统为国内电厂电气自动化提供了又一高端产品和完整的解决方案，能满足各种机组容量等级的发电厂的电气自动化需求。
升压站网络监控系统（NCS）作为全厂控制系统的一个子系统，与DCS等其它系统一起构成完整的电厂自动化系统，形成对全厂的生产管理与发电控制。
PS 6900电厂升压站网络监控系统的设计遵循IEC61850/IEC61970等国际标准，统一支持集控站/厂站监控系统的各种应用，集SCADA、图模库一体化、拓扑分析、一体化五防、操作票管理、程序化控制、保护信息管理、实现AGC 和AVC的功能及仿真培训等高级应用于一体，为各种规模的电厂升压站监控提供完整、成熟的解决方案。
从而能使全厂的自动化水平上升到一个新的台阶。
系统特点PS 6900电厂升压站网络监控系统采用分层分布式结构，除了具有一般分布式系统所具备的高可靠性、灵活性和可扩展性以及系统构成和维护的简易性外，还具有下述特点：★完整的电厂电气自动化解决方案系统具备完整的发电厂电气综合自动化的功能，减少了工程设计、生产、运行到维护及系统扩展等各个环节的协调工作量，同时也使发电厂电气二次部分更加清晰和简洁。
★采用系统一体化智能配置系统通过配置数据管理软件，通信层和间隔层各装置参数均可由站控层主机远程上召、下装、配置和校验。
系统同时提供了校验手段，站控层也可以上召通信层和间隔层设备的配置数据进行比对，从而保证了配置数据的一致性。
★采用IEC 61850标准一体化配置系统采用具有优良的互操作性和开放性IEC 61850国际标准，依托建模优势，在信息流的基础上优化各种功能（如VQC、一体化五防、程序化控制等），基于统一的SCL工具网络化配置，达到模型与功能的完美组合。
NCS系统简介
系统简介国电南京自动化股份有限公司是国内电力系统自动化解决方案的最主要的供货商之一，有大量的电厂自动化应用经验。
结合电厂电气监控管理系统的技术发展趋势，在总结原有应用经验的基础上，我公司最新推出了PS 6000+自动化平台以及配套的通信保护测控装置，基于全新产品的PS 6900电厂升压站网络监控系统为国内电厂电气自动化提供了又一高端产品和完整的解决方案，能满足各种机组容量等级的发电厂的电气自动化需求。
升压站网络监控系统（NCS）作为全厂控制系统的一个子系统，与DCS等其它系统一起构成完整的电厂自动化系统，形成对全厂的生产管理与发电控制。
PS 6900电厂升压站网络监控系统的设计遵循IEC61850/IEC61970等国际标准，统一支持集控站/厂站监控系统的各种应用，集SCADA、图模库一体化、拓扑分析、一体化五防、操作票管理、程序化控制、保护信息管理、实现AGC和AVC 的功能及仿真培训等高级应用于一体，为各种规模的电厂升压站监控提供完整、成熟的解决方案。
从而能使全厂的自动化水平上升到一个新的台阶。
系统特点PS 6900电厂升压站网络监控系统采用分层分布式结构，除了具有一般分布式系统所具备的高可靠性、灵活性和可扩展性以及系统构成和维护的简易性外，还具有下述特点：★完整的电厂电气自动化解决方案系统具备完整的发电厂电气综合自动化的功能，减少了工程设计、生产、运行到维护及系统扩展等各个环节的协调工作量，同时也使发电厂电气二次部分更加清晰和简洁。
★采用系统一体化智能配置系统通过配置数据管理软件，通信层和间隔层各装置参数均可由站控层主机远程上召、下装、配置和校验。
系统同时提供了校验手段，站控层也可以上召通信层和间隔层设备的配置数据进行比对，从而保证了配置数据的一致性。
★采用IEC 61850标准一体化配置系统采用具有优良的互操作性和开放性IEC 61850国际标准，依托建模优势，在信息流的基础上优化各种功能（如VQC、一体化五防、程序化控制等），基于统一的SCL工具网络化配置，达到模型与功能的完美组合。
DCAP-5010C高压电动机综合监控保护装置使用说明书
湖南紫光测控有限公司 2007-2-10
DCAP-5010C 高压电动机综合监控保护装置使用说明书
目
录
1 装置概述 ....................................................................................................................................... 3 2 主要功能 ....................................................................................................................................... 3 3 使用说明 ....................................................................................................................................... 4 3.1 交流电压输入回路 .......................................................................................................... 4 3.2 交流电流输入回路 .......................................................................................................... 4 3.3 直流电源输入回路 ...............................................
PS 6000+数字化变电站自动化系统说明书V3.01D
国电南自PS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司2008年12月版本声明●本说明书适用于PS6000+数字化变电站系统整体介绍说明。
●本说明书包含数字化技术内容介绍、推荐方案介绍与数字化产品介绍。
●本说明书适用于PS6000+数字化变电站系统整体介绍与数字化变电站配置方案介绍。
产品说明书版本修改记录表* 技术支持电话：（025）83537220传真：（025）83537201* 本说明书可能会被修改，请注意核对实际产品与说明书是否相符* 国电南自技术部监制目录版本声明1 数字化变电站概述 (1)1.1背景 (1)1.2数字化变电站定义 (1)1.3数字化变电站特点 (1)1.4数字化变电站的优势 (2)2 PS 6000+数字化变电站自动化系统简介 (4)2.1系统特点 (4)2.2系统架构 (4)2.3PS6000＋典型系统方案 (6)2.4设备简介 (11)2.5系统演示 (12)2.6PS6000＋系统典型应用方案 (14)2.7PS6000＋主要设备型号列表 (21)3 产品说明 (22)3.1PS6000+自动化系统（监控） (22)3.2PSX600U通信服务器 (25)3.3VSCL61850配置工具 (27)3.4PSL600U系列线路保护装置 (27)3.5PSL621U系列高压线路保护测控装置 (34)3.6PSL630U断路器保护装置 (38)3.7PSB681U母线保护装置 (42)3.8PST671U变压器保护装置 (46)3.9PSC641U电容器保护测控装置 (50)3.10PSL641U线路保护测控装置 (54)3.11PSL642U线路保护测控装置 (58)3.12PSP641U备用电源自投装置 (62)3.13PST642U变压器保护测控装置 (66)3.14PSR660U系列综合测控装置 (70)3.15PSIU600系列智能终端 (74)3.16PSW618智能工业以太网交换机 (78)1 数字化变电站概述1.1背景随着嵌入式系统及通信技术的飞速发展，目前基于32位微处理器和以太网通信的变电站自动化系统已被普遍采用。
PMC-6510说明书(V1.3版)(071210)
PMC-6510微机型保护测控装置操作使用说明书(V1.3版)深圳市中电电力技术有限公司2007年12月10日(修订)目录1装置简介 (1)1.1概述 (1)1.2产品特点 (1)1.3基本功能 (1)1.4产品使用 (2)2技术指标 (2)2.1工作环境条件 (2)2.2额定参数 (2)2.3精度及误差 (2)2.4遥信分辨率 (3)2.5过载能力 (3)2.6继电器输出 (3)2.7开关量输入 (3)2.8电气绝缘性能 (3)2.9机械性能 (3)2.10电磁兼容性能 (4)3功能说明 (4)3.1保护功能 (4)3.1.1速断保护 (4)3.1.2复合电压元件 (4)3.1.3限时速断 (5)3.1.4定时限过流 (5)3.1.5反时限过流保护 (5)3.1.6过热保护 (6)3.1.7过负荷保护 (6)3.1.8起动时间过长保护 (6)3.1.9堵转保护 (7)3.1.10充电保护 (7)3.1.11零序过流保护(I、II段) (7)3.1.12负序过流保护 (8)3.1.13过压保护 (8)3.1.14低压保护 (8)3.1.15低周减载 (9)3.1.16电容器差压保护 (9)3.1.17绝缘监视 (9)3.1.18TV断线 (9)3.1.19重要遥信处理 (10)3.2测量监视功能 (10)3.2.1测量 (10)3.2.2遥信功能 (10)3.3控制功能 (11)3.4通讯功能 (11)3.5记录功能 (11)3.5.1事件记录 (11)3.5.2故障录波记录 (11)4操作使用说明 (12)4.1按键操作 (12)4.2信号指示灯 (12)4.3默认显示页面 (12)4.4显示结构 (13)4.5画面详细说明 (13)4.5.1数据查询 (14)4.5.2定值查询 (15)4.5.3事件记录 (16)4.5.4参数设置 (18)4.5.5装置维护 (21)4.5.6装置信息 (22)4.5.7定值清单 (23)5安装调试说明 (26)5.1安装 (26)5.1.1装置安装图 (27)5.1.2背板端子布置 (27)5.1.3端子排总体布置： (27)5.1.4模拟量输入 (28)5.1.5工作电源 (28)5.1.6接地线的连接 (28)5.1.7通信接线 (28)5.2开出继电器的应用 (28)5.3开关量输入的应用 (28)5.4通电试验 (28)5.5模拟试验 (29)5.6装置故障分析 (29)6接线原理图 (31)7售后服务承诺 (32)7.1质量保证 (32)7.2装置升级 (32)7.3质保范围 (32)附录1：手册变更信息 (33)危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PSR 660系列数字式综合测控装置的应用
作者：范娜娜
来源：《科技经济市场》2016年第03期
摘要：本文介绍了PSR 660系列数字式综合测控装置的基本结构和功能、系统特点，以及运行中测控装置的应用效果。
关键词：变电站；综合自动化系统；数字式综合测控装置
1 概述
安徽省矿业机电装备公司新厂区新建35/10KV变电站于2011年10月8日投入试运行，该变电站35KV侧采用单母线，10KV侧采用单母线分段、放射式结线，2台主变采用一用一备的运行方式，二次系统采用南京自动化有限公司的PSR 660系列数字式测控装置，具有变电站综合自动化功能。
综合自动化是指利用先进的计算机技术、现代电子技术、通信技术和数字信号处理（DsP）等技术，实现对变电站主要设备和输、配电线路的自动监视、测量、控制、保护以及与调度通信等综合性自动化功能。
它综合了变电所内除交直流电源以外的全部二次设备功能。
2 PSR 660系列数字式综合测控装置的基本结构和功能
该变电站所采用的PSR 660系列数字式综合测控装置主要用于面向单元设备的应用，也可配置成集中式测控应用。
装置主要功能包括：开关量信号采集、模拟量信号输出，遥调、SOE 事件顺序记录、同期、变压器分接头调节及滑档闭锁、图形化逻辑可编程功能、间隔五防闭锁、远方就地操控，以及各种通讯接口等。
其中交流采集包括：电压、电流、零序电流电压及越限判别、有功、无功、功率因数、谐波及谐波畸变率、计算电度、断线判别、电压不平衡度等。
每单元装置内部由可靠快速CAN总线连接的多个智能子处理模块组成。
装置各子模块按功能分配，分别有：智能开入模块（DI），智能交流模块（AC），智能温度直流模块（TDC），智能控制模块（CTR），智能开出模块（OUT），智能温度模出模块（RTD），智能保持开出开入模块（LDIO），智能开入开出模块（DIO），智能开入开出直流模块（TDIO），智能同期模块（SYN），以及其它可选配模块。
本装置采用19/2英寸6U标准机箱，机箱内有一个电源模块和管理主模块，它们在机箱内的位置相对固定，各模块在机箱内不同插槽上具有可互换性，其位置和配置相对灵活，具有即插即用特性。
机箱标准配置图如下：
POWER AC-1 DIO CPU DI OUT
CPU号：64132
图中AC模块占用两个基本物理槽位，其它子模块占用一个基本物理槽位。
另外，根据需要除电源和CPU模块槽位固定外，其它槽位可以插任意子模块，装置的配置非常灵活。
3 PSR 660系列数字式综合测控装置的性能特点
PSR 660系列产品采用完全汉化的显示技术，具有主接线图显示操作功能，人机界面友好。
每款产品均配置了基于PC机调试界面的接口，结合厂家提供的调试软件包，大大改善了现场调试手段。
PSR 660系列数字式综合测控装置有如下特点：
（1）高性能、高可靠、模块化设计；
11管理主模块采用32位处理器，子模块采用总线不出芯片的DSP+MCU混合型芯片生产技术，使产品的稳定性、运算速度以及响应速度得到提升和保证；
2）交流采集采用DSP技术，使得采集动态范围宽，频率响应范围宽，精度高，具有一定电能质量分析功能；
3）遥信可直接采用强电电源（110V/220V输入，抗干扰强，每路具有独立可设的多种属性，满足不同速度、不同性质信号的快速捕捉；
4）对外接口配备双路高速以太网络通信，同时支持双串口通信连接，并集成了
IEC60870-5-103标准通信规约；
5）间隔无防功能，五防输入信息可来自其它测控装置，且其信息沟通仅涉及测控以太网层面，无前置通讯机/管理机的瓶颈和薄弱环节；
6）无论命令来源于当地或远方，真正在测控装置层面实现全站同一时刻只有一个控制操作，满足电力系统操作控制安全要求；
7）采用基于CAN总线的模块化即插即用设计，装置所有I/0插槽兼容可互换，实现容量的自由扩展与灵活配置。
（2）现场免维护概念
1）尽心的电气设计，所有模拟量输入采集无可调节器件；
2）优异的抗干扰性能，安装于开关柜时不需要其它抗干扰模块；
3）高等级、品质保证的元器件选用；
4）完善的自诊断功能。
4 PSR 660系列数字式综合测控装置的应用效果
该测控装置自投入运行以来，运行状况良好，各种开关位置信号显示准确，有几次根据后台显示的位置信号不正常，及时发现处理了相应故障。
变电站试运行时，发现10KV联络开关无分合位置信号，通过查找，发现安装时遗漏了此信号，通过将信号接入相邻测控装置，并在系统内部进行定义，恢复了此信号的采集；正式运行后，一次又发现35KV高压开关柜分、合闸状态显示不对，根据其开入点定义及时快速地找到了对应开入点，并发现了对应的光电继电器接点损坏的故障，将此信号接入备用接点后，35KV高压开关柜分、合闸状态信号显示恢复正常。
通过PSR 660系列数字式综合测控装置的应用，变电站的自动化程度较以前老区变电所有了很大提高，可靠性较高，各种信息采集准确，应用效果良好。
