烧结砖与非烧结砖检验方法
烧结砖与非烧结砖检验方法
1、目的：为烧结砖和非烧结砖的抗折强度、抗压强度，冻融等常用的检验项目特编制本作业指导书。
其它项目未予列入
2、引用标准
2.1 GB/T2542-2003 砌墙砖试验方法（以下简称标准）
2.2 GB/T5101-2003 烧结普通砖
2.3 GB13545-2003 烧结空心砖和空心砌块
2.4 GB11945-1999 蒸压灰砂砖
2.5 JC 239-2001 粉煤灰砖
2.6 GB/T21144-2007 混凝土实心砖
3、仪器设备：材料试验机、抗折夹具、水平尺、钢直尺、低温冰箱、水槽、天平、电热鼓风干燥箱、蒸煮箱、切砖器。
4、试件取样要求，可按下表要求试样的数量
5、抗折强度试验
5.1 试样处理：对非烧结砖，应放在温度为（20±5）℃的水中浸泡24h后取出，用湿布拭去其表面水分进行抗折强度试
验。
5.2 试验步骤
5.2.1 测量砖的长、宽、高，见图
l-长度
b-宽度
h-高度
单位为mm
测量试样的宽度和高度尺寸各2个，分别取算术平均值，精确至1mm；
5.2.2 调整抗折夹具下支辊的跨距为砖规格长度减去40mm，但规格长度为190mm，其跨距为160mm。
5.2.3 将试样大面积平放在下支辊上，试样两端面与下支辊距离应相同，当试样有裂缝或凹陷的大面朝下，以（50～150）N/S的速度均匀加荷，直至试样断裂，记录最大破坏荷载P。
5.2.4 结果计算与评定
5.2.4.1 蒸压灰砂砖抗折强度以5个试样平均值及单块最小值表示精确到0.01MPa。
5.2.4.2 粉煤灰砖抗折强度以10个试样平均值及单块最小值
表示精确到0.01 MPa。
RC= [见标准式（1）]
式中：RC——抗折强度（MPa）
P——最大破坏荷载（N）
L——跨距（mm）
B——试样宽度（mm）
H——试样高度（mm）
6、抗压强度试验
6.1 试样制备
6.1.1 烧结普通砖
a、将试样切断或锯成两个半截砖，断开后的半截砖长不得小于100mm，应另取备用试样补足；
b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度级32.5的普硅水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm 的同种水泥抹平，制成的试件上下两面须相互平行，并垂直于侧面，见下图
6.1.2 多孔砖、空心砖
试件制作采用坐浆法操作，即将玻璃板置于试件制备的平台上，其上铺上一张湿纸，纸上铺一层厚度不超过5mm 的用强度等级32.5的普硅水泥调制而成稠度适宜的水泥净浆，再将试件在水中浸泡10mm~20mm，在钢上网架上滴水3mm~5mm后，将试样受压面平稳地坐放在水泥浆上，在另一个受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
待水泥浆适当凝固后连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺横正好玻璃板的水平。
6.1.3 非烧结砖
同一块试样的两半截切断口相反叠放，叠合部分不小于100mm，如图所示，即为抗压强度试件，如不足100mm时，则应剔除，另取备用试样。
6.2 试件养护
6.2.1 普通烧结砖或烧结多孔砖、空心砖、试件制成后，应置于不低于10℃的不通风室内养护3d，后进行试验。
6.2.2 非烧结砖试件不需养护，直接进行试验。
6.3 试验步骤
6.3.1 采用WE-600A万能材料试验机
6.3.2打开试验机、打开程控器及配用的电脑，运行正常后填写使用记录。
6.3.3在电脑桌面中找到数据采集系统的“检验”图标，并双
击打开进入检验模块。
6.3.4开动油泵，拧开送油阀使油缸上升10mm ，然后关闭送油阀。
6.3.5在电脑检验模块窗口中输入检验编号回车。
6.3.6输入试样尺寸（测量每个试件连接面或受压面的长、宽、尺寸各两个，分别取平均值，精确至1mm ）和其他信息。
6.3.7打开送油阀，将下支座升降到适当高度，将试件平放在加压板的中央，垂直受压面加荷，当试样与夹板将接触时，同时按下电脑键盘中的回车键进行自动数据采集，按试验要求的加荷速度， 缓慢的拧开送油阀进行试验（加荷时应均匀平稳，不得发生冲击或振动），直至试件破坏为止。
6.3.8试件破坏后，电脑自动数据采集结束，关闭送油阀，在电脑自动数据采集结束窗口，点击“确定”，保存自动采集的数据，系统自动计算抗压强度。
6.3.9一组试验结果后，签字退出。
6.4 结果计算评定
每块试样抗压强度RP 按标准式(2)计算精确到
6.4.1
0.01Mpa
RP= [见标准式（2）]
式中：RP ——抗压强度，精确至0.1Mpa
P ——最大破坏荷载（N ）
L、B——受压面的长度与宽度（mm）
6.4.2 烧结普通砖和烧结空心砖、空心砌块抗压强度结果评定；
6.4.2.1 试验结果以试样为10个试样，抗压强度的算术平均值和标准值或单块最小值表示。
6.4.2.2 当试件强度变异系数δ≤0.21时，按GB/T5101与GB13545表3中的抗压强度平均值（f），强度标准值fu指标评定砖的强度等级。
fu=f-1.8s [见GB/T5101式（3）]
δ= [见GB/T5101(1)式]
s= [见GB/T5101(2)式]
式中：δ——砖强度变异系数，精确至0.01
s ——10块试样抗压强度标准差，精确到0.01Mpa
f——10块试样抗压强度平均值，精确到0.01Mpa
fi——单块试样抗压强度测定值，精确到0.01Mpa
fk——强度标准值，精确到0.1Mpa
6.4.2.3 当变异系数δ>0.21时，按GB/T5101与GB13545表3中的抗压强度平均值（f），，单块最小抗压强度值（fmin）
评定砖的强度等级。
6.4.3 非烧结砖抗压强度结果评定
6.4.3.1 蒸压灰砂砖抗压强度以5个试样平均值及单块最小值表示。
6.4.3.2 粉煤灰砂砖抗压强度以10个试样平均值及单块最小值表示。
砖试验方法
砖的常规项目试验一、检测指标检验项目为：抗压强度二、分类烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等三、取样方法及数量每批砖块强度等级的抽检数量为10块。
（随机抽取）四、检测项目的周期或频率烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。
每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。
检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。
烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。
粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。
四、检测方法烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。
试样制备以普通制样为基础：1、烧结普通砖：a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm 的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
2、多孔砖、空心砖试件制作采用坐浆法操作。
即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。
3、非烧结砖同一块试样的两半截砖切断口相反叠放，叠合部分不得小于100mm，即为抗压强度试件。
烧结砖检验报告

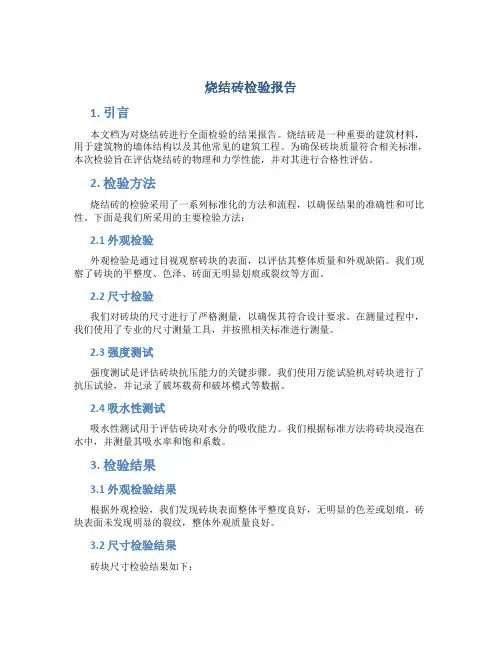

烧结砖检验报告1. 引言本文档为对烧结砖进行全面检验的结果报告。
烧结砖是一种重要的建筑材料，用于建筑物的墙体结构以及其他常见的建筑工程。
为确保砖块质量符合相关标准，本次检验旨在评估烧结砖的物理和力学性能，并对其进行合格性评估。
2. 检验方法烧结砖的检验采用了一系列标准化的方法和流程，以确保结果的准确性和可比性。
下面是我们所采用的主要检验方法：2.1 外观检验外观检验是通过目视观察砖块的表面，以评估其整体质量和外观缺陷。
我们观察了砖块的平整度、色泽、砖面无明显划痕或裂纹等方面。
2.2 尺寸检验我们对砖块的尺寸进行了严格测量，以确保其符合设计要求。
在测量过程中，我们使用了专业的尺寸测量工具，并按照相关标准进行测量。
2.3 强度测试强度测试是评估砖块抗压能力的关键步骤。
我们使用万能试验机对砖块进行了抗压试验，并记录了破坏载荷和破坏模式等数据。
2.4 吸水性测试吸水性测试用于评估砖块对水分的吸收能力。
我们根据标准方法将砖块浸泡在水中，并测量其吸水率和饱和系数。
3. 检验结果3.1 外观检验结果根据外观检验，我们发现砖块表面整体平整度良好，无明显的色差或划痕。
砖块表面未发现明显的裂纹，整体外观质量良好。
3.2 尺寸检验结果砖块尺寸检验结果如下：序号尺寸（mm）公差（mm）1 230x115 ±22 230x113 ±23 230x114 ±2上表显示，砖块的尺寸符合设计要求，公差范围内的差异可接受。
3.3 强度测试结果强度测试结果如下：序号破坏载荷（N）破坏模式1 32000 压碎2 31700 压碎3 32500 压碎根据强度测试结果，砖块的平均破坏载荷为32000 N，破坏模式为压碎。
这满足了砖块的抗压要求。
3.4 吸水性测试结果吸水性测试结果如下：序号吸水率（%）饱和系数1 8.2 0.352 8.4 0.363 8.1 0.35根据吸水性测试结果，砖块的平均吸水率为8.2%，饱和系数为0.35。

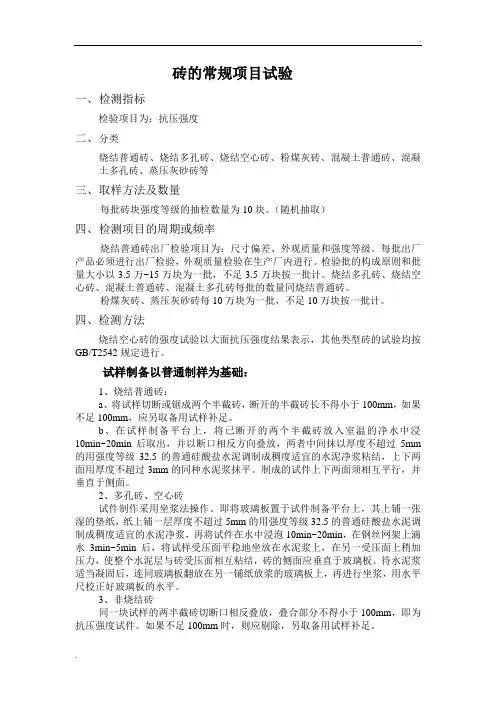

砖试验方法
砖的常规项目试验一、检测指标检验项目为：抗压强度二、分类烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等三、取样方法及数量每批砖块强度等级的抽检数量为10块。
（随机抽取）四、检测项目的周期或频率烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。
每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。
检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。
烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。
粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。
四、检测方法烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。
试样制备以普通制样为基础：1、烧结普通砖：a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
2、多孔砖、空心砖试件制作采用坐浆法操作。
即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。
3、非烧结砖同一块试样的两半截砖切断口相反叠放，叠合部分不得小于100mm，即为抗压强度试件。
砖砌体工程质量标准及检验方法

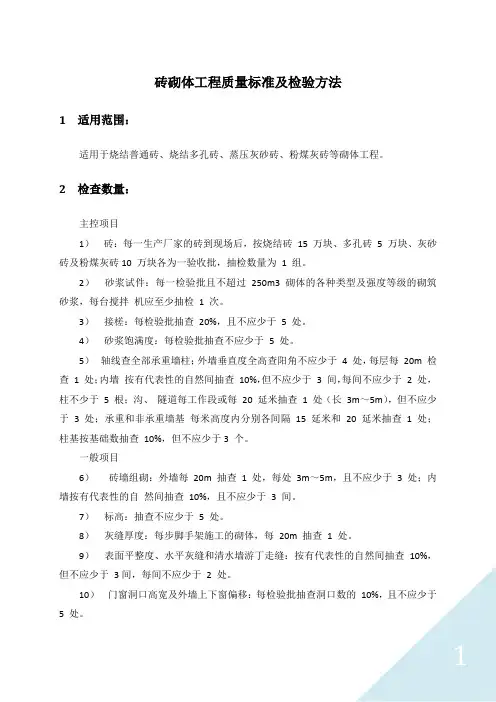

砖砌体工程质量标准及检验方法
1 适用范围：
适用于烧结普通砖、烧结多孔砖、蒸压灰砂砖、粉煤灰砖等砌体工程。
2 检查数量：
主控项目
1）砖：每一生产厂家的砖到现场后，按烧结砖15 万块、多孔砖5 万块、灰砂砖及粉煤灰砖10 万块各为一验收批，抽检数量为 1 组。
2）砂浆试件：每一检验批且不超过250m3 砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检 1 次。
3）接槎：每检验批抽查20%，且不应少于5 处。
4）砂浆饱满度：每检验批抽查不应少于5 处。
5）轴线查全部承重墙柱；外墙垂直度全高查阳角不应少于4 处，每层每20m 检查 1 处；内墙按有代表性的自然间抽查10%，但不应少于 3 间，每间不应少于 2 处，柱不少于5 根；沟、隧道每工作段或每20 延米抽查 1 处（长3m～5m），但不应少于 3 处；承重和非承重墙基每米高度内分别各间隔15 延米和20 延米抽查 1 处；柱基按基础数抽查10%，但不应少于3 个。
一般项目
6）砖墙组砌：外墙每20m 抽查1 处，每处3m～5m，且不应少于3 处；内墙按有代表性的自然间抽查10%，且不应少于 3 间。
7）标高：抽查不应少于5 处。
8）灰缝厚度：每步脚手架施工的砌体，每20m 抽查1 处。
9）表面平整度、水平灰缝和清水墙游丁走缝：按有代表性的自然间抽查10%，但不应少于3间，每间不应少于 2 处。
10）门窗洞口高宽及外墙上下窗偏移：每检验批抽查洞口数的10%，且不应少于5 处。
3 质量标准和检验方法：
砖砌体工程质量标准和检验方法。
烧结普通砖检测作业规程
烧结普通砖检测作业规程（ISO9001-2015）一、取样与批量1、外观质量检验的试样采用随机抽样法，在每一检验批的产品堆垛中抽取。
2、尺寸偏差检验的样品用随机抽样法，在从外观质量检验后的样品中抽取。
其他检验项目的样品用随机抽样法从外观质量检验后的样品中抽取。
送检试样数量为20块。
3、每3.5～15万为一批,不足3.5万按一批计.二、接样：检查来样与送样单是否相符。
三、检测执行的标准GB/T5101-2003《烧结普通砖》、GB/T2542-2003《砌墙砖试验方法》四、技术要求：1、分类：按主要原料砖分粘土砖、煤矸石砖、粉煤灰砖2、质量等级（1）根据抗压强度分Mu30、Mu25、Mu20、Mu15、Mu10五个强度等级。
（2）强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A）、一等品（B）、合格品（C）三个质量等级。
优等品适用于清水墙体装饰，一等品、合格品可用于混水墙。
中等泛霜的砖不能用于潮湿部位。
1、规格：砖的外形为直角六面体，其公称尺寸为：长240mm、宽115mm、高53mm。
2、技术指标强度等级MPa强度等级抗压强度平均值f≥变异系数δ≤0.21 变异系数δ>0.21强度标准值fk≥单块最小抗压强度值fmin≥MU30 30.0 22.0 25.0MU25 25.0 18.0 22.0MU20 20.0 14.0 16.0MU15 15.0 10.0 12.0MU10 10.0 6.5 7.5五、试验方法：(一)抗压强度试验方法1、试样成型：（1）将10块试样切断或锯成两个半截砖，断开的半截砖不小于100mm。
如果不足100mm，应另取备用试样补足。
（2）在试样制备平台上，将已断开的半截砖放入室温的净水中浸10-20min后取出，并以断口相反方向叠放。
两者中间抹以厚度不超过5mm的用325或425号普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结。
上下两面用厚度下超过3mm的同种水泥浆抹平，制成的试件上下两面须相互平行并垂直于侧面。

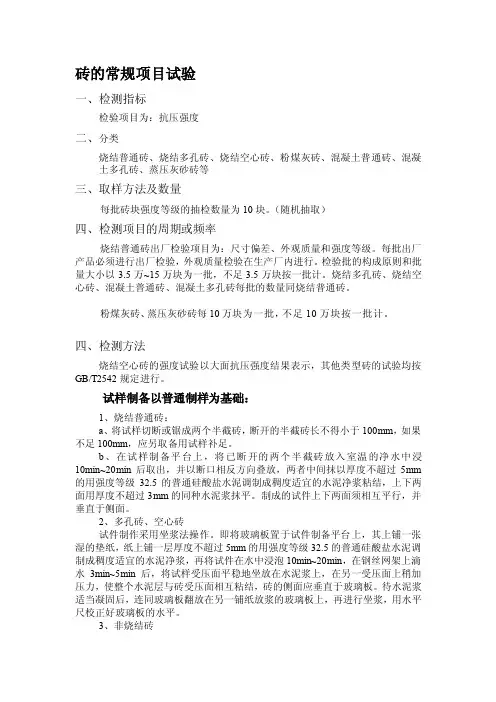

[指南]砖试验方法
![[指南]砖试验方法](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/4305e10ac381e53a580216fc700abb68a982ad3d.webp)
砖的常规项目试验一、检测指标检验项目为：抗压强度二、分类烧结普通砖、烧结多孔砖、烧结空心砖、粉煤灰砖、混凝土普通砖、混凝土多孔砖、蒸压灰砂砖等三、取样方法及数量每批砖块强度等级的抽检数量为10块。
（随机抽取）四、检测项目的周期或频率烧结普通砖出厂检验项目为：尺寸偏差、外观质量和强度等级。
每批出厂产品必须进行出厂检验，外观质量检验在生产厂内进行。
检验批的构成原则和批量大小以3.5万~15万块为一批，不足3.5万块按一批计。
烧结多孔砖、烧结空心砖、混凝土普通砖、混凝土多孔砖每批的数量同烧结普通砖。
粉煤灰砖、蒸压灰砂砖每10万块为一批，不足10万块按一批计。
四、检测方法烧结空心砖的强度试验以大面抗压强度结果表示，其他类型砖的试验均按GB/T2542规定进行。
试样制备以普通制样为基础：1、烧结普通砖：a、将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
b、在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10min~20min后取出，并以断口相反方向叠放，两者中间抹以厚度不超过5mm 的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
2、多孔砖、空心砖试件制作采用坐浆法操作。
即将玻璃板置于试件制备平台上，其上铺一张湿的垫纸，纸上铺一层厚度不超过5mm的用强度等级32.5的普通硅酸盐水泥调制成稠度适宜的水泥净浆，再将试件在水中浸泡10min~20min，在钢丝网架上滴水3min~5min后，将试样受压面平稳地坐放在水泥浆上，在另一受压面上稍加压力，使整个水泥层与砖受压面相互粘结，砖的侧面应垂直于玻璃板。
待水泥浆适当凝固后，连同玻璃板翻放在另一铺纸放浆的玻璃板上，再进行坐浆，用水平尺校正好玻璃板的水平。
3、非烧结砖同一块试样的两半截砖切断口相反叠放，叠合部分不得小于100mm，即为抗压强度试件。
烧结砖质检报告
烧结砖质检报告1. 引言烧结砖是一种重要的建筑材料，具有良好的耐火性能和力学强度。
为了确保烧结砖的质量和使用安全性，进行质检是必不可少的环节。
本报告旨在对烧结砖进行全面的质检分析，以确保其达到标准要求。
2. 质检方法2.1 外观检查首先进行外观检查，包括砖体表面平整度、色泽均匀度、有无明显裂纹、砖体边角是否完整等方面的评估。
2.2 品质指标检测除了外观检查外，还需要对烧结砖的品质指标进行检测，主要包括：•抗压强度：使用万能试验机对烧结砖进行压缩测试，测量其抗压强度，确保其能够承受预期的载荷。
•吸水率：浸泡烧结砖一段时间后，测量其吸水量，以评估其抗渗透能力。
•导热系数：通过导热仪测量烧结砖的导热系数，评估其保温隔热性能。
•耐酸碱性：将烧结砖置于酸碱溶液中，观察其表面变化，以评估其耐腐蚀性能。
3. 质检结果3.1 外观检查结果经过外观检查，所有烧结砖的表面平整度良好，色泽均匀一致，无明显裂纹，边角完整。
3.2 品质指标检测结果•抗压强度：–砖1：150 MPa–砖2：155 MPa–砖3：148 MPa–平均抗压强度：151 MPa•吸水率：–砖1：3.5%–砖2：3.2%–砖3：3.4%–平均吸水率：3.4%•导热系数：–砖1：0.85 W/(m·K)–砖2：0.82 W/(m·K)–砖3：0.86 W/(m·K)–平均导热系数：0.84 W/(m·K)•耐酸碱性：–烧结砖在浓度为10%的酸碱溶液中浸泡24小时后，表面无明显腐蚀。
4. 结论根据以上质检结果，可以得出以下结论：•外观检查结果显示，所有烧结砖的外观质量良好，符合标准要求。
•抗压强度平均值为151 MPa，满足要求，表明烧结砖具有较高的力学强度。
•吸水率平均值为3.4%，符合标准要求，烧结砖具有较好的抗渗透性能。
•导热系数平均值为0.84 W/(m·K)，达到标准要求，烧结砖具有较好的保温隔热性能。
烧结普通砖检验检测原始记录
烧结普通砖检验检测原始记录
1.检验日期：YYYY年MM月DD日
2.检验地点：砖厂名称/工地名称
3.检验人员：姓名/职位
5.砖块尺寸和外观检验：测量砖块的尺寸，包括长度、宽度和厚度。
检查砖块的外观，如平滑度、表面平整度、颜色等。
6.砖块强度测试：采用压力机对砖块进行强度测试。
记录每个样本的破坏负荷和破坏模式。
根据标准规定的强度值判断砖块的合格性。
7.抗冻性测试：将砖块放入冷冻室中进行低温冻融循环，记录冻融循环前后砖块的质量损失情况。
根据标准规定的质量损失比例判断砖块的抗冻性能。
8.吸水率测试：将砖块放入水中浸泡一定时间后，测量砖块的质量增加量，并计算吸水率。
根据标准规定的吸水率判断砖块的吸水性能。
9.堆积密度测试：称取一定质量的砖块，测量其体积，计算砖块的堆积密度。
根据标准规定的堆积密度判断砖块的质量密度。
10.化学成分测试：采集砖块样品，进行化学成分分析。
根据标准规定的化学成分范围判断砖块的成分是否符合要求。
11.屈服强度测试：采用万能材料试验机对砖块进行屈服强度测试。
记录每个样本的屈服强度和破坏模式。
根据标准规定的屈服强度判断砖块的合格性。
12.抗压强度测试：采用压力机对砖块进行抗压强度测试。
记录每个样本的最大抗压强度和破坏模式。
根据标准规定的抗压强度判断砖块的合格性。
以上是烧结普通砖的检验检测原始记录。
通过这些测试和记录，可以确保砖块的质量和安全性，保证其在建筑物中的应用效果。
同时，这些记录也是供相关部门和客户参考的重要依据。
烧结普通砖强度等级检测技术
烧结普通砖强度等级检测技术摘要：普通砖是工程建筑施工中最为基本的建筑材料，但随着当前建筑行业的发展速度越来越快，对各种基础建筑材料的要求也越来越高，因此对于烧结普通砖的强度也提出了更高的要求。
基于此，本文就烧结普通砖强度等级检测技术进行深入探究分析，并且对其进行对比分析，从而给出推荐使用的具体方法。
关键词：烧结普通砖；强度等级；检测技术烧结普通砖是一种经过原料处理、成型和干燥后焙烧后的建筑材料，不同的烧结普通砖规格有着不同的要求，同时在建筑施工中，由于高层建筑越来越多，对烧结普通砖的强度要求也提出了更高的要求，为此，做好对烧结普通砖强度等级的检测，是保障建筑工程质量的基本要求。
1.试验法试验法是用来检测和评估烧结普通砖强度的方法，在烧结普通砖的强度等级检测中，常用的试验法种类较多，有以下四中试验方式。
第一种，抗压强度试验，该试验用于评估砖块的抗压能力，通常通过在试验机上施加垂直压力来测定砖块的最大承载能力，根据国家标准或行业规范，确定了各个砖块等级所需要达到的最低抗压强度数值。
第二种，抗折强度试验，该试验用于评估砖块的抗折能力，它通常通过在试验机上施加横向力矩来测定砖块抗弯矩，同样，根据国家标准或行业规范，确定了各个砖块等级所需要达到的最低抗折强度数值[1]。
第三种，吸水率试验，该试验用于评估砖块的孔隙结构和吸水性能，常通过浸泡砖块一定时间后测量其吸水量，计算吸水率，低吸水率通常表示砖块的密实性和抗渗性能较好。
第四种，尺寸稳定性试验，该试验用于评估砖块在湿热环境或水浸条件下的尺寸变化情况，通过将砖块置于特定环境中，测量其尺寸变化，评估其稳定性。
这些试验法是烧结普通砖强度等级检测中常用的方法，通过这些试验可以准确评估砖块的力学性能和质量等级，以确保其符合相关标准要求。
需要注意的是，具体的试验方法和标准可能会因国家标准、行业规范或工程要求而有所不同，请根据具体情况选择适用的试验方法。
2.回弹法回弹法是一种非破坏性检测方法，用于评估砖块的强度等级，在烧结普通砖强度等级的检测中，可以使用回弹法来估计砖块的抗压强度。
试分析烧结普通砖强度检测方法
试分析烧结普通砖强度检测方法发布时间：2021-07-26T14:48:32.150Z 来源：《工程建设标准化》2021年4月7期作者：谢依伶[导读] 本文对烧结普通砖强度检测常用的方法进行了深入地研究与分析，并提出了一些合理的意见和措施，还在进一步促进烧结普通砖强度检测水平提升，从而促进我国建筑工程行业更好地发展。
谢依伶四川省内江市威远县产品质量检验所四川省内江市 642450摘要：在我国建筑工程快速发展的背景下，我国建筑工程施工所用材料不断丰富，对于施工材料的质量要求也在不断提高，其中烧结普通砖是砌体结构中作为主要的材料，如果烧结普通砖在强度方面存在问题，则会对建筑工程整体质量造成很大的影响，所以需要加强对烧结普通砖的强度检测，确保强度能够达到建筑工程标准要求。
因此，本文对烧结普通砖强度检测常用的方法进行了深入地研究与分析，并提出了一些合理的意见和措施，还在进一步促进烧结普通砖强度检测水平提升，从而促进我国建筑工程行业更好地发展。
关键词：烧结普通砖；强度检测；检测方法；方法对比；优化分析根据近些年来我国建筑工程实际发展情况来看，我国近几年来每年都会新增大量的住宅建筑，其中砖混结构会占据建筑结构整体的80%左右，砖材一般会占据建筑墙体材料的45%左右。
由此可见，烧结普通砖对于建筑工程的重要性，是能够影响建筑工程整体质量的关键性要素，所以必须确保烧结普通砖强度能够满足建筑工程质量要求，但是传统的黏土烧结砖生产消耗量较大，同时会造成一定的污染，所以近些年来粉煤灰生产技术在烧结普通砖生产中有所应用，需要根据烧结普通砖的基本特点，开展强度检测工作。
1烧结普通砖基本概念和强度检测的重要意义分析通常情况下，烧结普通砖是通过煅烧而形成的一种平行矩形六面体实心砖，烧结普通砖的煅烧工艺较为简单，通过对烧结普通砖制造原材料的处理、煅烧、加工以及改造等工序，就可以得到综合强度较高的烧结普通砖。
烧结普通砖根据制造原材料的不同，可以分为黏土砖、页岩砖等，在建筑工程砌体结构中所使用的烧结普通砖型号一般为：240mmX115mmX53mm，其中240mmX115mm为大面，是最主要的受力面，115mmX53mm是顶面，240mmX53mm为条面，烧结普通砖的不同面具有不同的强度要求[1]。
