九年级数学人教版下册同步练习平行投影与中心投影
数学人教版九年级下册29.1.1 平行投影与中心投影
3 物体在光线的照射下，会在地面或其他平面上留下
它的影子，这就是________现象．形成投影应具备 的条件有：__________、__________、 __________．
知2－导
归 纳
由平行光线形成的投影叫做平行投影.
知2－讲
有时光线是一组互相平行的射线，例如探照灯中的光线(图1). 太阳离我们非常远，射到地面的太阳光也可以看成一组互相平行 的射线.由平行光线形成的投影叫做平行投影（parallel projection). 例如，物体在太阳光的照 射下形成的影子(简称日影)就是平行投 影.日影的方向可以反 映当地时据日影来观测 时间的.
A．A→B→C→D
C．C→D→A→B
B．D→B→C→A
D．A→C→B→D
知2－讲
根据不同时刻太阳光照射的方向和照射的角度去判 导引：
断，最早时太阳在东方，则影子在物体的西方，随
着时间的变化，影子的方向由西向东转动，影子的 长度先由长变短，然后由短变长．
知2－讲
总 结
物体在太阳光下的不同时刻，不但影子的大小
知1－讲
总 结
因为投影是在光线照射下形成的影子，所以在光
线移动时，物体的影子的大小、方向也随着变化；在
同等条件下(相同的投影线与投影面)，不同形状物体 的投影可能不同．
知1－练
1 下列现象属于投影的是（
A、眼影 C、轨迹
）
B、人影 D、素描画
知1－练
2 把下列物体与它们的投影用线连接起来．
知1－练
同．
2．中心投影的特点：(物体与其影子顶端连线所在直线
必过点光源)
(1)等高的物体垂直地面放置时，离点光源越近，影子越 短；离点光源越远，影子越长． (2)等长的物体平行于地面放置时，离点光源越近，影子 越长；离点光源越远，影子越短，但不会比物体本身

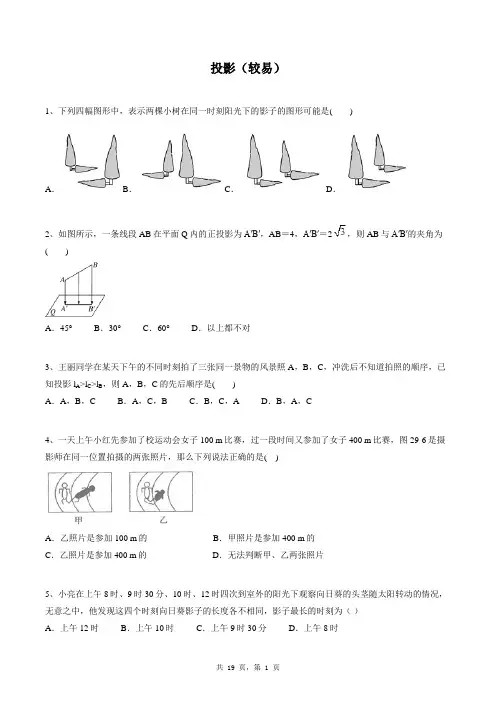

九年级下册数学同步练习题库：投影(较易)
投影（较易）1、下列四幅图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()A．B．C． D．2、如图所示，一条线段AB在平面Q内的正投影为A′B′，AB＝4，A′B′＝2，则AB与A′B′的夹角为()A．45° B．30° C．60° D．以上都不对3、王丽同学在某天下午的不同时刻拍了三张同一景物的风景照A，B，C，冲洗后不知道拍照的顺序，已知投影l A>l C>l B，则A，B，C的先后顺序是()A．A，B，C B．A，C，B C．B，C，A D．B，A，C4、一天上午小红先参加了校运动会女子100 m比赛，过一段时间又参加了女子400 m比赛，图29-6是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是( )A．乙照片是参加100 m的 B．甲照片是参加400 m的C．乙照片是参加400 m的 D．无法判断甲、乙两张照片5、小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，影子最长的时刻为（）A．上午12时 B．上午10时 C．上午9时30分 D．上午8时6、两个不同长度的物体在同一时刻同一地点的太阳光下得到的投影是（）A．相等 B．长的较长 C．短的较长 D．不能确定7、在太阳光下，转动一个正方体，观察正方体在地上投下的影子，那么这个影子最多可能是几边形( ) A．四边形 B．五边形 C．六边形 D．七边形8、一天上午小红先参加了校运动会女子100 m比赛，过一段时间又参加了女子400 m比赛，图29-6是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是( )A．乙照片是参加100 m的 B．甲照片是参加400 m的C．乙照片是参加400 m的 D．无法判断甲、乙两张照片9、夜晚在亮有路灯的路上，若想没有影子，你应该站的位置是( )A．路灯的左侧; B．路灯的右侧; C．路灯的下方; D．以上都可以10、夜晚当你靠近一盏路灯时，你发现自己的影子是（）A．变短 B．变长 C．由短变长 D．由长变短11、如图，晚上小明由甲处径直走到乙处的过程中，他在路灯M下的影长在地面上的变化情况是（）A．逐渐变短 B．先变短后变长C．先变长后变短 D．逐渐变长12、如图是滨河公园中的两个物体，一天中四个不同时刻在太阳光的照射下落在地面上的影子，按照时间的先后顺序排列正确的是（）A．（3）（4）（1）（2）B．（4）（3）（1）（2）C．（4）（3）（2）（1）D．（2）（4）（3）（1）13、如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（）。
2019年人教版九年级数学下册《平行投影与中心投影》基础训练有答案(精编)
《平行投影与中心投影》基础训练知识点1投影的概念1.下列现象是物体的投影的是( )A.小明看到镜子里的自己B.灯光下猫咪映在墙上的影子C.自行车行驶过后车轮留下的痕迹D.掉在地上的树叶2.用线将图中各物体与它们相对应的投影连接起来(不考虑尺寸的大小,有一束平行光从物体的正前方向物体照射).知识点2平行投影3.[2018广东深圳耀华实验学校期中]下列四幅图中，表示两棵小树在同一时刻太阳光下的影子的可能是( )4.[2018山东青岛市北区期末]太阳光照射一扇矩形窗户，投在平行于窗户的墙上的影子的形状是( )A.与窗户全等的矩形B.平行四边形C.比窗户略小的矩形D.比窗户略大的矩形5.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为( )A.上午12时B.上午10时C.上午9时30分D.上午8时6.[2017江苏泰州兴化顾庄学区三校期中]如图，已知AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影=3m.(l)请你在图中画出此时DE在阳光下的投影；(2)在测量AB的投影时，同时测量出在阳光下的投影长为6m,请你计算DE的长.知识点3中心投影7.下列属于中心投影的有( )①中午用来乘凉的树影；②灯光下小明读书的影子；③上午10点时，走在路上的人的影子；④升国旗时，地上旗杆的影子；⑤在空中低飞的燕子在地上的影子.A.1个B.2个C.3个D.4个8.[2018江西萍乡期末]如图，晚上小明在路灯下散步，在小明由A处走到B处的这一过程中，他在地上的影子( )A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短9.一幢4层楼房只有一个窗户亮着一盏灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的窗口是( )A.1号窗口B.2号窗口C.3号窗口D.4号窗口10.如图，晚上小红和小颖在广场的一盏路灯下玩耍，AB表示小红的身高，BC表示她的影子，DE表示小颖的身高,EF表示她的影子，请在图中画出灯泡的位置，并且画出形成影子MN的小木杆.(用线段表示)参考答案1.B【解析】一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.A项、C项、D项都和影子无关.故选B.2.【解析】如图所示.名师点睛：解决本题的关键是抓住物体的轮廓特点，发挥自己的空间想象力.在平时学习过程中要多联系实际，提高自己的空间想象能力.3.C【解析】阳光下的投影为平行投影，不同物体在同一时刻。
初中数学(新人教版)九年级下册同步测试：投影(同步测试)【含答案及解析】
第二十九章投影与视图29.1投影第1课时投影知能演练提升能力提升1.下列四幅图形中,表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是()2.如图,树是小明昨天画的一幅画的一部分,则小明创作这幅画的时间大约在()A.早上8点B.中午12点C.下午4点D.不能确定3.如图,晚上小明在灯下散步,在小明由A处走到B处这一过程中,他在地上的影子()A.逐渐变短B.逐渐变长C.先变短,再变长D.先变长,再变短4.如图,一根直立于水平地面上的木杆AB在灯光下形成影子,当木杆绕点A按逆时针方向旋转直至到达地面时,影子的长度发生变化.设AB垂直于地面时的影长为AC(假定AC>AB),影长的最大值为m,最小值为n,则下列结论:①m>AC;②m=AC;③n=AB;④影子的长度先增大后减小.其中正确结论的序号是.5.小军晚上到新世纪广场去玩,他发现有两人的影子一个向东,一个向西,于是他肯定地说:“广场上的一盏路灯一定位于两人.”6.两棵树及其影子的情形如图所示.(1)哪个图反映了在阳光下的情形?哪个图反映了在路灯下的情形?(2)你是用什么方法判断的?(3)请画出图中表示小丽影长的线段.①②7.如图,小明家楼边立了一根长为4 m的竹竿,小明在测量竹竿的影子时,发现影子不全落在地面上,有一部分落在楼房的墙壁上(如图),小明测出它落在地面上的影子长为2 m,落在墙壁上的影子长为1 m.此时,小明想把竹竿移动位置,使其影子刚好不落在墙上.试问:小明应把竹竿移到什么位置?(要求竹竿移动距离尽可能小)8.与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花的影子(如图),树影是路灯灯光形成的.你能确定此时路灯光源的位置吗?创新应用9.如图,在一面与地面垂直的围墙的同一侧有一根高10 m的旗杆AB和一个高度未知的电线杆CD,它们都与地面垂直.为了测得电线杆的高度,一个小组的同学进行了如下测量:某一时刻,在太阳光的照射下,旗杆落在围墙上的影子EF=2 m,落在地面上的影子BF=10 m;而电线杆落在围墙上的影子GH=3 m,落在地面上的影子DH=5 m.依据这些数据,该小组的同学计算出了电线杆的高度.(1)该小组的同学在这里利用的是投影的有关知识进行计算的;(2)试计算出电线杆的高度,并写出计算的过程.1.A太阳光线是平行的,同一地点同一时刻树与影长的比应是一样的,影子的方向也应相同.2.C3.C路灯的光线可以看成是从一个点发出的,所产生的投影为中心投影.过灯所在的位置点及小明头顶作射线与地面相交,交点到小明脚跟的距离就是影长.如图,根据画出的每个位置的影长容易发现:小明从A到B的影子变化可分为两个阶段:A→M影子越来越短,M→B影子越来越长,因此从A→B影子先变短,再变长,故选C.4.①③④当木杆绕点A按逆时针方向旋转时,如图所示,当AB与光线BC垂直时,m最大,则m>AC,故①成立,②不成立;最小值为AB与底面重合时,即n=AB,故③成立;由上可知,影子的长度先增大后减小,④成立.5.之间6.解(1)题图①反映了在阳光下的情形,题图②反映了在路灯下的情形.(2)题图①中的光线是平行的,题图②中的光线相交于一点.(3)如图,AB,EF分别是表示小丽在阳光下和路灯下影长的线段.①②7.解设影子刚好不落在墙上时的影长为x m,则4-12=4x,x=83,所以小明应把竹竿移到离墙83m的位置.8.解能,如图.9.解(1)平行.(2)过点E作EM⊥AB于点M,过点G作GN⊥CD于点N,则MB=EF=2 m,ND=GH=3 m,ME=BF=10 m,NG=DH=5 m,所以AM=AB-MB=10-2=8(m),由平行投影可知,AMME =CNNG,即810=CD-35,解得CD=7 m,即电线杆的高度为7 m.第2课时正投影知能演练提升能力提升1.有一个热水瓶如图所示,平行光线从正前方照射得到它的正投影是()2.下列投影一定不会改变△ABC的形状和大小的是()A.中心投影B.平行投影C.正投影D.当△ABC平行于投影面时的正投影3.在一个晴朗的上午,小丽拿着一块矩形木板在阳光下做投影试验,矩形木板在地面上形成的投影不可能是()4.在太阳光下,转动一个正方体,观察正方体在地面上投下的影子,那么这个影子最多可能是()A.四边形B.五边形C.六边形D.七边形5.正方形在太阳光的投影下得到的几何图形一定是()A.正方形B.平行四边形或一条线段C.矩形D.菱形6.在太阳光照射下,如图所示的图形中,哪些可以作为正方体的影子,将光源改为灯光将如何?7.一个圆柱的轴截面平行于投影面,圆柱的正投影是边长为4的正方形,求圆柱的体积和表面积.创新应用8.如图,已知一纸板的形状为正方形ABCD,AD,BC与投影面平行,AB,CD与投影面不平行.(1)画出它的正投影A1B1C1D1;(2)若其边长为10 cm,∠ABB1=45°(点B1与点B是对应点),求正投影A1B1C1D1的面积.能力提升1.A2.D3.A4.C最多可能是如图所示的六边形ABCDEF.5.B6.解(1)(2)可作为太阳光照射下的影子;(1)(2)(3)可作为灯光照射下的影子.7.解因为圆柱的轴截面平行于投影面,圆柱的正投影是边长为4的正方形,所以圆柱的底面半径为2,高为4.所以圆柱的体积是π×22×4=16π,圆柱的表面积是2×π×22+4π×4=24π.创新应用8.解(1)正投影A1B1C1D1如图所示.(2)如图,过点A作AH⊥BB1于点H.∵∠ABB1=45°,∴△ABH是等腰直角三角形,∴AH=√2AB=5√2 cm,2∴A1B1=AH=5√2 cm.∵A1D1=AD=10 cm,∴矩形A1B1C1D1的面积=A1B1·A1D1=5√2×10=50√2(cm2).即正投影A1B1C1D1的面积是50√2 cm2.。
人教版九年级数学下册 投影习题
《29.1投影》习题一、单选题1．如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子（）．A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短2．下列命题正确的是（）．A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上，得到的光区仍是矩形3．如图是小明一天上学．放学时看到的一根电线杆的影子的俯视图，按时间先后顺序进行排列正确的是（）．A．（1）（2）（3）（4）B．（4）（3）（1）（2）C．（4）（3）（2）（1）D．（2）（3）（4）（1）4．下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是（）．5．如图，AB，CD是两根木杆，它们在同一平面内的同一直线MN上，则下列有关叙述正确的是（）．A．若射线BN正上方有一盏路灯，则AB，CD的影子都在射线BN上；B．若线段BD正上方有一盏路灯，则AB的影子在射线BM上，CD的影子在射线DN上；C．若在射线DN正上方有一盏路灯，则AB，CD的影子都在射线BN上；D．若太阳处在线段BD的正上方，则AB，CD的影子位置与选项B中相同．6．小刚走路时发现自己的影子越走越长，这是因为（）．A．从路灯下走开，离路灯越来越远B．走到路灯下，离路灯越来越近C．人与路灯的距离与影子长短无关D．路灯的灯光越来越亮二、填空题7．已知小聪的身高为1.8米，在太阳光下的地面影长为2.4米，若此时测得一旗杆在同一地面的影长为20米，则旗杆高应为．8．矩形在光线下的投影，可能是_________或_________也可能是_________．9．太阳光线形成的投影是_________，灯光形成的投影是_________．10．如图，地面A处有一支燃烧的蜡烛（长度不计），一个人在A与墙BC之间运动，则他在墙上投影长度随着他离墙的距离变小而（填“变大”、“变小”或“不变”）．11．人无论在太阳光照射下，还是在路灯光照射下都会形成影子，那么影子的长短随时间的变化而变化的是___ ___ ，影子的长短随人的位置的变化而变化的是___12．如图，AB和DE是直立在地面上的两根立柱，AB=5米，某一时刻AB•在阳光下的投影BC=3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为_______．13．如图，甲、乙两盏路灯相距20米．一天晚上，当小明从路灯甲走到距路灯乙底部4米处时，发现自己的身影顶部[正好接触到路灯乙的底部．已知小明的身高为1.6米，那么路灯甲的高为米．14．小丽站在30米高的楼上远眺前方的广场，在离楼房15米处，有一个高为5米的障碍物，那么离楼房__________米的范围内小丽看不见三、解答题15．小明同学在教室透过窗户看外面的小树，他能看见小树的全部吗？请在（1）中画图说明．如果他想看清楚小树的全部，应该往（填前或后）走．在（2）中画出视点A（小明眼睛）的位置．（1）（2）16．如图所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）17．如图，阳光下，小亮的身高如图中线段AB所示，他在地面上的影子如图中线段BC所示，线段DE表示旗杆的高，线段FG表示一堵高墙．（1）请你在图中画出旗杆在同一时刻阳光照射下形成的影子；（2）如果小亮的身高AB=1.6m，他的影子BC=2.4m，旗杆的高DE=15m，旗杆与高墙的距离EG=16m，请求出旗杆的影子落在墙上的长度．18．如图，路灯（P点）距地面8米，身高1.6米的小明从距路灯的底部（O点）20米的A 点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？19．已知，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3 m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．20．如下图，一墙墩（用线段AB表示）的影子是BC，小明（用线段DE表示）的影子是EF，在M处有一颗大树，它的影子是MN．（1）试判断是路灯还是太阳光产生的影子，如果是路灯产生的影子确定路灯的位置（用点P 表示）．如果是太阳光请画出光线．（2）在图中画出表示大树高的线段21．如图为住宅区内的两幢楼，它们的高AB=CD=30m，两楼之间的距离AC=24m，现需了解甲楼对乙楼的采光的影响情况，当太阳光与水平线的夹角为30°时，求甲楼的影子在乙楼上有多高？（精确到0.1m ，≈1.41，≈1.73）？22．如图，是两根柱子在同一灯光下的影子．（1）请在图中画出光源的位置（用点P表示光源）；（2）在图中画出人物DE在此光源下的影子（用线段EF表示）．答案与解析1．知识点：中心投影答案：A解析：试题分析：由题意小亮离光源是由远到近的过程，根据中心投影的特点，即可得到身影的变化特点．小亮在路灯下由远及近向路灯靠近时，其影子应该逐渐变短，故选A．考点：本题考查了中心投影的特点点评：本题属于基础应用题，只需学生熟练掌握中心投影的特点，即可完成．2．知识点：简单几何体的三视图、平行投影、中心投影答案：C解析：试题分析：根据中心投影、平行投影的性质，三视图的知识依次分析个选项即可．A．三视图是平行投影，故本选项错误；B．牡丹花不能看作视点，故本选项错误；C．球的三视图均是半径相等的圆，本选项正确；D．阳光从矩形窗子里照射到地面上，得到的光区可能是平行四边形，故本选项错误；故选C．考点：本题考查的是三视图点评：解答本题的关键是掌握从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．3．知识点：平行投影答案：B．解析：试题分析:根据平行投影的规律:早晨到傍晚物体的指向是:西﹣西北﹣北﹣东北﹣东，影长由长变短，再变长可得顺序为（4）（3）（1）（2）．故选B．考点:平行投影．4．知识点：平行投影答案：A解析：试题分析：根据平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例，依次分析各选项即得结果．A、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；B、影子的方向不相同，故本选项错误；C、影子的方向不相同，故本选项错误；D、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误．故选A．考点：本题考查了平行投影特点点评：解答本题的关键是掌握平行投影的特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．5．知识点：中心投影答案：B解析：试题分析：两个影长在相反方向，连接两个物体与影长的对应顶点，可得交于一点，那么应为点光源的光线形成的影子．如图所示：它们是点光源的光线形成的影子，锐线段BD正上方有一盏路灯，则AB的影子在射线BM上，CD的影子在射线DN上，故选B．考点：本题考查的是中心投影点评：解决本题的关键是理解点光源的光线交于一点．6．知识点：中心投影答案：A解析：试题分析：中心投影的形成光源为灯光，根据中心投影的性质即可判断．小刚走路时发现自己的影子越走越长，这是因为从路灯下走开，离路灯越来越远，故选A．考点：此题主要考查了中心投影的性质点评：中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．7．知识点：相似三角形的性质、平行投影答案：15m．解析：试题分析：设旗杆高为xm，根据同时同地物高与影长成正比列出比例式：，解得x=15m．考点：相似三角形的应用．8．知识点：平行投影答案：平行四边形矩形线段9．知识点：平行投影、中心投影答案：平行投影中心投影10．知识点：中心投影答案：变小；解析：试题分析：易知投影为光线路程从蜡烛A点到人物头所连接的直线延伸到墙上，设为AD．当人离墙的距离变小时候（即往右边移动），易知其AD与AB的夹角会变小，AD长度变小，根据勾股定理易知，斜边变小，其中一条直角边固定不变，则另一条直角边肯定会长度变小．考点：勾股定理点评：本题难度中等，需要学生作图简单推理．应注意数形结合的培养并在考试中应用11．知识点：平行投影、中心投影答案：太阳光下形成的影子；灯光下形成的影子．解析：试题分析：根据平行投影和中兴投影的性质分别分析得出答案即可．试题解析：根据太阳光照射角度随时间的变化而变化，得出影子的长短随时间的变化而变化，人从路灯下走过的过程中，人与灯间位置变化，光线与地面的夹角发生变化，从而导致影子的长度发生变化．考点: 1．平行投影；2．中心投影．12．知识点：相似三角形的性质、平行投影答案：10m解析：试题分析：根据已知连接AC，过点D作DF∥AC，即可得出EF就是DE的投影；利用三角形△ABC∽△DEF．得出比例式求出DE即可．作法：连接AC，过点D作DF∥AC，交直线BE于F，则EF就是DE的投影．∵太阳光线是平行的，∴AC∥DF．∴∠ACB=∠DFE．又∵∠ABC=∠DEF=90°，∴△ABC∽△DEF．∴，∵AB=5m，BC=3m，EF=6m，∴，∴DE=10（m）．考点：此题主要考查了平行投影的画法以及相似三角形的应用点评：解答本题的关键是掌握平行投影的性质，根据已知得出△ABC∽△DEF．13．知识点：相似三角形的性质、中心投影答案：解析：考点：相似三角形的应用．分析：易得△ABO∽△CDO，利用相似三角形对应边的比相等可得路灯甲的高．解答：解：∵AB⊥OB，CD⊥OB，∴△ABO∽△CDO，∴=，=，解得AB=8，故答案为8．点评：考查相似三角形的应用；用到的知识点为：相似三角形对应边的比相等．14．知识点：相似三角形的性质、中心投影答案：15～1815．知识点：中心投影答案：小明同学在教室透过窗户看外面的小树，他不能看见小树的全部；如果他想看清楚小树的全部，应该往前走；点A（小明眼睛）的位置，图形见解析．解析：试题解析：小明同学在教室透过窗户看外面的小树，他不能看见小树的全部；如果他想看清楚小树的全部，应该往前走；点A（小明眼睛）的位置，如图：．考点：光的直线传播．16．知识点：中心投影答案：作图见解析．解析：试题分析：先连接伞兵的头和脚与对应的影子的直线，两直线的交点即为点P，过点P 作过木桩顶端的直线与地面的交点即为F．试题解析：作图如下：考点：1．作图题；2．中心投影．17．知识点：相似三角形的应用、平行投影答案：(1)画图见解析；（2）米．解析：试题分析：（1）连接AC，过D点作AC的平行线即可；（2）过M作MN⊥DE于N，利用相似三角形列出比例式求出旗杆的高度即可．试题解析：（1）如图：线段MG和GE就表示旗杆在阳光下形成的影子．（2）过M作MN⊥DE于N，设旗杆的影子落在墙上的长度为x，由题意得：△DMN∽△ACB，∴又∵AB=1.6，BC=2.4，DN=DE-NE=15-xMN=EG=16∴解得：x=．答：旗杆的影子落在墙上的长度为米．考点: 1．相似三角形的应用；2．平行投影．18．知识点：相似三角形的判定与性质、中心投影答案：变短3.5米．解析：试题分析：如图，由于AC∥BD∥OP，故有△MAC∽△MOP，△NBD∽△NOP即可由相似三角形的性质求解．试题解析：∵∠MAC=∠MOP=90°，∠AMC=∠OMP，∴△MAC∽△MOP．∴，即，解得，MA=5米；同理，由△NBD∽△NOP，可求得NB=1.5米，∴小明的身影变短了5﹣1.5=3.5米．考点：相似三角形的应用．19．知识点：平行投影答案：解：（1）连接AC，过点D作，交直线BC于点F，线段EF即为DE的投影．（2）DE=10（m）说明：画图时，不要求学生做文字说明，只要画出两条平行线AC和DF，再连接EF即可．20．知识点：中心投影答案：图形见解析．解析：试题分析：（1）根据光线相交于一点得出确定路灯的位置;（2）利用AB，DE，确定大树的高．试题解析：（1）根据光线(图中虚线)相交于一点，即可得出路灯确定路灯的位置P;（2）如图所示：MQ表示大树高的线段.考点：平行投影．21．知识点：解直角三角形、平行投影答案：16.2m22．知识点：中心投影答案：如图，点P是影子的光源，EF就是人在光源P下的影子．解析：考点：作图—应用与设计作图．分析：（1）连接A′与柱子A的顶点，B′与柱子B的顶点，相交于点P，则点P就是光源所在的位置；（2）连接PD并延长与底面相交于点F，即可得到影子EF．解答：（1）如图所示，点P是影子的光源；（2）如图所示，EF就是人在光源P下的影子．点评：本题考查了应用于设计作图，找出光源是解题的关键，是基础题，比较简单。

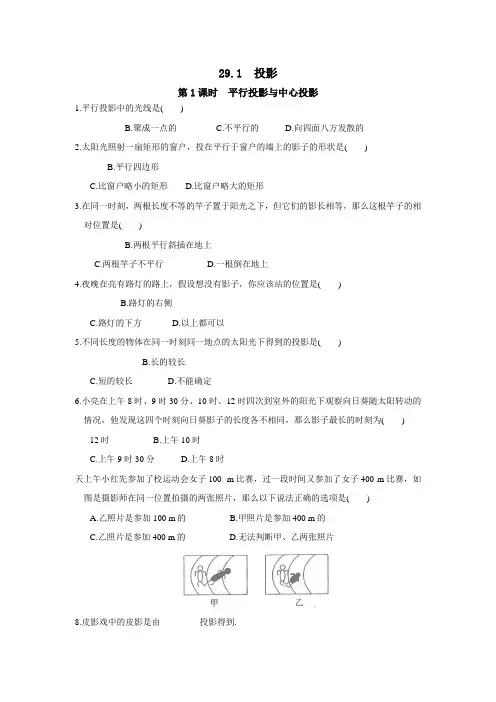

2022年人教版九年级下《平行投影与中心投影》同步练习(附答案)
29.1 投影第1课时平行投影与中心投影1.平行投影中的光线是( )B.聚成一点的C.不平行的D.向四面八方发散的2.太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是( )B.平行四边形C.比窗户略小的矩形D.比窗户略大的矩形3.在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这根竿子的相对位置是( )B.两根平行斜插在地上C.两根竿子不平行D.一根倒在地上4.夜晚在亮有路灯的路上，假设想没有影子，你应该站的位置是( )B.路灯的右侧C.路灯的下方D.以上都可以5.不同长度的物体在同一时刻同一地点的太阳光下得到的投影是( )B.长的较长C.短的较长D.不能确定6.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为( ) 12时 B.上午10时C.上午9时30分D.上午8时天上午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400 m比赛，如图是摄影师在同一位置拍摄的两张照片，那么以下说法正确的选项是( )A.乙照片是参加100 m的B.甲照片是参加400 m的C.乙照片是参加400 m的D.无法判断甲、乙两张照片8.皮影戏中的皮影是由_________投影得到.9.当你走向路灯时，你的影子在你的_________，并且影子越来越________.10.如图是一球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球的影子会如何变化?11.有两根木棒AB、CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如下图，请你在图中画出这时木棒CD的影子.第2课时由三视图确定几何体1．下面是一些立体图形的三视图〔如图〕，•请在括号内填上立体图形的名称．2．如图4-3-26，以下图形都是几何体的平面展开图，你能说出这些几何体的名称吗？3．如图，从不同方向看下面左图中的物体，右图中三个平面图形分别是从哪个方向看到的？4．一天，小明的爸爸送给小明一个礼物，小明翻开包装后画出它的主视图和俯视图如下图．根据小明画的视图，你猜小明的爸爸送给小明的礼物是〔〕A．钢笔 B．生日蛋糕 C．光盘 D．一套衣服5．一个几何体的主视图和左视图如下图，它是什么几何体？请你补画出这个几何体的俯视图．6．一个物体的三视图如下图，试举例说明物体的形状．7．几何体的主视图和俯视图如下图．〔1〕画出该几何体的左视图；〔2〕该几何体是几面体？它有多少条棱？多少个顶点？〔3〕该几何体的外表有哪些你熟悉的平面图形？8．小刚的桌上放着两个物品，它的三视图如下图，你知道这两个物品是什么吗？9．一个由几个相同的小立方体搭成的几何体的俯视图如下图，方格里的数字表示该位置的小立方体的个数，请你画出这个几何体的主视图和左视图．。
人教版九年级数学下册 29.1.1平行投影与中心投影 培优训练(含答案)
人教版九年级数学下册29.1.1 平行投影与中心投影培优训练一．选择题（本大题共10小题，每小题3分，共30分）1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面发散的2．下面四幅图是两个物体不同时刻在太阳光下的影子，按照时间的先后顺序正确的是( )A．①→②→③→④B．④→②→③→①C．③→④→①→②D．①→③→②→④3．在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是( )A．两根都垂直于地面B．两根平行斜插在地上C．两根竿子不平行D．一根倒在地上4．在阳光的照射下，一块三角板的投影不会是( )A．线段B．与原三角形全等的三角形C．变形的三角形D．点5．如图，有一座房子，太阳在房子后方，房子的影子的形状大致为()6．如图，晚上小亮在路灯下散步，他从A处向着路灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子( )A．逐渐变短B．逐渐变长7．如图所示，杆AO，BO′在地面上的投影分别是A′O，B′O′，则下列判断正确的是( )A.AOBO′＝OA′O′B′ B.AOBO′＞OA′O′B′C.AOBO′＜OA′O′B′D．以上三种都有可能8．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是( ) A．南偏西60°B．南偏西30°C．北偏东60°D．北偏东30°9．圆桌面(桌面中间有一个直径为0.4 m的圆洞)正上方的灯泡(看作一个点)发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为1.2 m，桌面离地面1 m，若灯泡离地面3 m，则地面圆环形阴影的面积是( )A．0.324π m2B．0.288π m2C．1.08π m2D．0.72π m210．如图，太阳光线与地面成60°的角，照射在地面上的一只皮球上，皮球在地面上的投影长是10 3 cm，则皮球的直径是( )A．53B．15C．10D．8 3二、填空题(每小题3分，共24分)11．平行投影中的光线是______的.长为1.1 m，那么王刚举起的手臂超出头顶_________.13．如图，一根直立于水平地面上的木杆AB在灯光下形成影子，当木杆绕A按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB垂直于地面时的影长为AC(假定AC＞AB)，影长的最大值为m，最小值为n，那么下列结论：①m＞AC，②m＝AC，③n＝AB，④影子的长度先增大后减小．其中正确的结论的序号是___________．14．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是___________15. 如图，小军、小珠之间的距离为2.7 m，他们在同一盏路灯下的影长分别为1.8 m，1.5 m，已知小军、小珠的身高分别为1.8 m，1.5 m，则路灯的高为________m.16．三角尺在灯泡O的照射下在墙上形成影子(如图所示)．现测得OA＝20 cm，OA′＝50 cm，这个三角尺的周长与它在墙上形成的影子的周长的比是____.17．如图，晚上小亮在路灯下经过，在小亮由A处径直走到B处这一过程中，他在地上的影子变化的规律是___________________.18．如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1 m，继续往前走3 m到达E处时，测得影子EF的长为2 m．已知王华的身高是1.5 m，那么路灯A的高度AB等于_________.19．(6分)地面上直立一根标杆AB，如图，杆长为2 m.(1)当阳光垂直照射地面时，标杆在地面上的投影是什么图形？(2)当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图．20．(6分)画出下图中各木杆在灯光下的影子．21．(6分)如图，AB和DE是直立在地面上的两根立柱，AB＝5 m，某一时刻AB在阳光下的投影BC＝3 m.(1)请你在图中画出此时DE在阳光下的投影；(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6 m，请你计算DE的长．22．(6分)如图，小明从距路灯的底部(点O)一定距离的点A沿AO方向行走到点C处，小明在A 处时，头顶B在路灯投影下形成的影子在M处．已知灯杆垂直于路面，试标出路灯P的位置和小明在C处时，头顶D在路灯投影下形成的影子N的位置．23．(6分)如图，路灯(点P)距地面8 m，身高1.6 m的小明从距路灯的底部(点O)20 m的点A，沿AO所在的直线行走14 m到点B时，影子的长度是变长了还是变短了？变长或变短了多少？24．(8分)如图，点P表示广场上的一盏照明灯．(1)请你在图中画出小敏在照明灯P照射下的影子(用线段表示)；(2)若小丽到灯柱MO的距离为4.5 m，照明灯P到灯柱的水平距离为1.5 m，小丽目测照明灯P的仰角为55°，她的目高QB为1.6 m，试求照明灯P到地面的距离(结果精确到0.1 m，参考数据：tan 55°≈1.428，sin 55°≈0.819，cos 55°≈0.574)．25．(8分)如图所示，一幢楼房AB背后有一台阶CD，台阶每层高0.2米，且AC＝14.5米，NF＝0.2米．设太阳光线与水平地面的夹角为α，当α＝56.3°时，测得楼房在地面上的影长AE＝10米，现有一只小猫睡在台阶的NF这层上晒太阳．(1)求楼房的高度约为多少米？(2)过了一会儿，当α＝45°时，问小猫能否还晒到太阳？请说明理由．(参考数据：sin56.3°≈0.83，cos56.3°≈0.55，tan56.3参考答案：1-5ACCDD 6-10ABADB11．平行12．0.5 m13. ①③④14．④①③②15. 316. 2∶517．先变短后变长18．6 m19. 解：(1)点(2)当阳光与地面的倾斜角为60°时，标杆在地面上的投影是一条线段，图略20. 解：如图21. 解：(1)如图所示(2)∵AC∥DF，∴△ABC∽△DEF，∴ABBC＝DEEF，∴53＝DE6，∴DE＝10 m22. 解：如图所示．23. 解：∵∠MAC＝∠MOP＝90°，∠AMC＝∠OMP，∴△MAC∽△MOP.∴MAMO＝ACOP，即MA20＋MA＝1.68，解得MA＝5 m.同理，由△NBD∽△NOP，可求得NB＝1.5 m，答：影子的长度变短了，变短了3.5 m.24. 解：(1)如图，线段AC 是小敏在照明灯P 照射下的影子．(2)如图，作QE ⊥MO 于点E ，作PF ⊥AB 于点F ，交QE 于点D ，则PF ⊥EQ. 在Rt △PDQ 中，∠PQD ＝55°，QD ＝QE －DE ＝4.5－1.5＝3. ∵tan 55°＝PDDQ ，∴PD ＝3tan 55°≈4.28.∵DF ＝QB ＝1.6，∴PF ＝PD ＋DF≈4.28＋1.6≈5.9(m)． 答：照明灯P 到地面的距离约为5.9 m. 25. 解：(1)当α＝56.3°时，在Rt △ABE 中，∵tan56.3°＝AB AE ≈1.5，∴AB ＝10·tan56.3°≈10×1.5＝15(m)， 即楼房的高度约为15米(2)当α＝45°时，小猫不能再晒到太阳，理由如下：假设没有台阶，当α＝45°时，从点B 射下的光线与地面AD 交于点P ， 此时的影长AP ＝AB≈15 m ， 设MN 的延长线交AD 于点H ， ∵AC≈14.5 m ，NF ＝0.2 m ，∴PH ＝AP －AC －CH≈15－14.5－0.2＝0.3(m)， 设直线MN 与BP 交于点Q ，则HQ ＝PH ＝0.3 m ， ∴点Q 在MN 上，∴大楼的影子落在MN 这个侧面上， ∴小猫不能晒到太阳。
人教版数学九年级下册第29章29.1--29.3同步练习题(含答案)
人教版数学九年级下册第29章29.1--29.3同步练习题(含答案)29.1《投影》一、选择题1.关于盲区的说法正确的有（）（1）我们把视线看不到的地方称为盲区（2）我们上山与下山时视野盲区是相同的（3）我们坐车向前行驶，有时会发现一些高大的建筑物会被比矮的建筑物挡住（4）人们常说“站得高，看得远”，说明在高处视野盲区要小，视野范围大A.1 个B.2个C.3个D.4个2.如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定3.如下图所示的四幅图中，灯光与影子的位置最合理的是( )4.如图，一个斜插吸管的盒装饮料的正投影是图中的( )5.如图所示，晚上小亮在路灯下散步，在小亮由A处走向B处的过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后再变长D.先变长后再变短6.如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是( )(A)①②③④. (B)④①③②. (C)④②③①. (D)④③②①.7.下列各种现象属于中心投影现象的是( )A.上午10点时，走在路上的人的影子C.中午用来乘凉的树影D.升国旗时，地上旗杆的影子8.如图，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子（）A.逐渐变短B.逐渐变长C.先变短后变长D.先变长后变短9.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )A.小明的影子比小强的影子长B.小明的影子比小强的影子短C.小明的影子和小强的影子一样长D.无法判断谁的影子长10.下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长.C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化.D.物体在阳光照射下，影子的长度和方向都是固定不变的.11.四个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图.则在字母L、K、C的投影中，与字母N属于同一种投影的有( )A.L、KB.答案为：C；C.KD.L、K、C12.这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图，已知桌面的直径为1.2米，桌面距离地面1米，若灯泡距离地面3米，则地面上阴影部分的面积为（）A.0.36π平方米B.0.81π平方米C.2π平方米D.3.24π平方米二、填空题13.有下列投影：①阳光下遮阳伞的影子；②探照灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子.其中属于平行投影的是________.(填序号)14.如图所示，此时树的影子是在（填太阳光或灯光）下的影子.15.如图，小军、小珠之间的距离为2.7m，他们在同一盏路灯下的影长分别为1.8m，1.5m，已知小军、小珠的身高分别为1.8m，1.5m，则路灯的高为____________m.16.如图所示是两棵小树在同一时刻的影子，可以断定这是________投影，而不是_______投影.17.如图是置于水平地面上的一个球形储油罐,小敏想测量它的半径.在阳光下,他测得球的影子的最远点A到球罐与地面接触点B的距离是10米(如示意图,AB=10米);同一时刻,他又测得竖直立在地面上长为1米的竹竿的影子长为2米,那么,球的半径是米.18.如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是，则排球的直径是 cm.三、解答题19.如图，已知AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m.（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长.20.如图，晚上，小亮在广场上乘凉。
人教版九年级下册数学 29.1投影 同步习题
29.1投影同步习题一．选择题1．长方形的正投影不可能是（）A．正方形B．长方形C．线段D．梯形2．如图，小树AB在路灯O的照射下形成投影BC．若树高AB＝2m，树影BC＝3m，树与路灯的水平距离BP＝4.5m．则路灯的高度OP为（）A．3m B．4m C．4.5m D．5m3．如图，在直角坐标系中，点P（2，2）是一个光源．木杆AB两端的坐标分别为（0，1），（3，1）．则木杆AB在x轴上的投影长为（）A．3B．5C．6D．74．太阳光照射一扇正方形的窗户，投在平行于窗户的墙上的影子形状是（）A．比窗户略大的正方形B．比窗户略小的正方形C．与窗户全等的正方形D．平行四边形5．下列哪种影子不是中心投影（）A．皮影戏中的影子B．晚上在房间内墙上的手影C．舞厅中霓虹灯形成的影子D．太阳光下林荫道上的树影6．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．42317．如图是王老师展示的他昨天画的一幅写生画，他让四个学生猜测他画这幅画的时间．根据王老师标出的方向，下列给出的时间比较接近的是（）A．小丽说：“早上8点”B．小强说：“中午12点”C．小刚说：“下午3点”D．小明说：“哪个时间段都行”8．木棒长为1.5m，则它的正投影的长一定（）A．大于1.5m B．小于1.5mC．等于1.5m D．小于或等于1.5m9．一天下午小红先参加了校运动会女子200m比赛，过一段时间又参加了女子400m比赛，如图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是（）A．乙照片是参加200m的B．甲照片是参加200m的C．乙照片是参加400m的D．无法判断甲、乙两张照片10．圆桌面（桌面中间有一个直径为1m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm2二．填空题11．如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为m．12．甲、乙两人在太阳光下行走，同一时刻他们的身高与其影长之比的关系是13．小明拿一个等边三角形木板在阳光下玩，等边三角形木板在地面上形成的投影可能是．（填序号）14．如图，电灯P在横杆AB的正上方，AB在灯光下的影子为CD，AB∥CD，AB＝1.5m，CD ＝4.5m，点P到CD的距离为2.7m，则AB与CD间的距离是m．15．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为m．三．解答题16．如图，路灯（P点）距地面9米，身高1.5米的小云从距路灯的底部（O点）20米的A点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？17．如图所示，阳光透过长方形玻璃投射到地面上，地面上出现一个明亮的平行四边形，杨阳用量角器量出了一条对角线与一边垂直，用直尺量出平行四边形的一组邻边的长分别是30cm，50cm，请你帮助杨阳计算出该平行四边形的面积．18．如图，王琳同学在晚上由路灯A走向路灯B，当他行到P处时发现，他在路灯B下的影长为2米，且恰好位于路灯A的正下方，接着他又走了6.5米到Q处，此时他在路灯A下的影子恰好位于路灯B的正下方（已知王琳身高1.8米，路灯B高9米）（1）标出王琳站在P处在路灯B下的影子；（2）计算王琳站在Q处在路灯A下的影长；（3）计算路灯A的高度．参考答案一．选择题1．解：在同一时刻，平行物体的投影仍旧平行．得到的应是平行四边形或特殊的平行四边形．故长方形的正投影不可能是梯形，故选：D．2．解：∵AB∥OP，∴△CAB∽△COP，∴＝，∴＝，∴OP＝5（m），故选：D．3．解：延长P A、PB分别交x轴于A′、B′，作PE⊥x轴于E，交AB于D，如图，∵P（2，2），A（0，1），B（3，1）．∴PD＝1，PE＝2，AB＝3，∵AB∥A′B′，∴△P AB∽△P A′B′，∴＝，即＝，∴A′B′＝6，故选：C．4．解：太阳光照射一扇正方形的窗户，投在平行于窗户的墙上的影子形状是与窗户全等的正方形．故选：C．5．解：∵皮影戏中的影子，晚上在房间内墙上的手影，舞厅中霓红灯形成的影子，它们的光源都是灯光，故它们都是中心投影，故选项A、B、C不符合题意，太阳光下林荫道上的树影的光源是太阳光，这是平行投影，故选项D符合题意，故选：D．6．解：时间由早到晚的顺序为4312．故选：B．7．解：根据题意：影子在物体的东方，根据北半球，从早晨到傍晚影子的指向是：西﹣西北﹣北﹣东北﹣东，可得应该是下午．故选C．8．解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.5 m．故选：D．9．解：下午，影子在身体的东边，时间越早影子越短，故乙是参加200m的图片，故选：A．10．解：如图所示：∵AC⊥OB，BD⊥OB，∴△AOC∽△BOD，∴＝，即＝，解得：BD＝2m，同理可得：AC′＝m，则BD′＝1m，∴S圆环形阴影＝22π﹣12π＝3π（m2）．故选：B．二．填空题11．解：∵DE∥AB，∴△CDE∽△CBA，∴＝，即＝，∴CB＝6，∴BD＝BC﹣CD＝6﹣2＝4（m）．故答案为4．12．解：甲、乙两人在太阳光下行走，同一时刻他们的身高与其影长之比相等．故答案为相等．13．解：当等边三角形木框与阳光平行时，投影是①；当等边三角形木框与阳光垂直时，投影是③；当等边三角形木框与阳光有一定角度时，投影是④；故答案为：①③④．14．解：∵AB∥CD，∴△P AB∽△PCD，假设CD到AB距离为x，则＝，＝，x＝1.8，∴AB与CD间的距离是1.8m；故答案为：1.8．15．解：当旋转到达地面时，为最短影长，等于AB，∵最小值3m，∴AB＝3m，∵影长最大时，木杆与光线垂直，即AC＝5m，∴BC＝4，又可得△CAB∽△CFE，∴＝，∵AE＝5m，解得：EF＝7.5m．故答案为：7.5．三．解答题16．解：∵∠MAC＝∠MOP＝90°，∠AMC＝∠OMP，∴△MAC∽△MOP，∴＝，即＝，解得，MA＝4米；同理，由△NBD∽△NOP，可求得NB＝1.2米，则小云的身影变短了4﹣1.2＝2.8米．∴变短了，短了2.8米．17．解：如图，AB＝30cm，BC＝50cm，AB⊥AC，在Rt△ABC中，AC＝＝40cm，所以该平行四边形的面积＝30×40＝1200（cm2）．18．解：（1）线段CP为王琳在站在P处路灯B下的影子；（2）由题意得Rt△CEP∽Rt△CBD，∴，∴，解得：QD＝1.5米；（3）∵Rt△DFQ∽Rt△DAC，∴，解得：AC＝12米．答：路灯A的高度为12米．。
人教版九年级下册数学 第29章 投影与视图 同步练习题(含答案)
人教版九年级下册数学第29章投影与视图同步练习题29．1 投影1．小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是()2．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人．3．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是() A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD4．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是()A．南偏西60°B．南偏西30°C．北偏东60° D．北偏东30°5．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()6．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD. (1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．7．如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．29.2 三视图第1课时几何体的三视图1．下列立体图形中，主视图是圆的是()2．如图是由四个小正方体叠成的一个几何体，它的左视图是()3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是()4．如图所示几何体的左视图是()5．将如图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是()A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同6．图中物体的一个视图(a)的名称为．7．画出如图所示圆柱的三视图．8．画出如图所示几何体三视图．9.下列四个几何体中，主视图与左视图相同的几何体有()A．1个 B．2个C．3个D．4个10．如图是一个空心圆柱体，其左视图正确的是()11．形状相同、大小相等的两个小木块放置于桌面，其俯视图如图，则其主视图是()12．如图，一个正方体切去一个三棱锥后所得几何体的俯视图是()13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．第2课时由三视图确定几何体1．如图是某几何体的三视图，则这个几何体是()A．棱柱 B．圆柱C．棱锥 D．圆锥2．一个几何体的三视图如图所示，这个几何体是()A．圆柱 B．棱柱C．圆锥 D．球3．如图所示，所给的三视图表示的几何体是()A．圆锥 B．正三棱锥C．正四棱锥 D．正三棱柱4．如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是()5．图中的三视图所对应的几何体是()6．已知一个正棱柱的俯视图和左视图如图，则其主视图为()7．某几何体的三视图如图所示，则组成该几何体共用了小方块()A．12块B．9块C．7块D．6块8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是()A．6个B．7个 C．8个 D．9个第3课时由三视图确定几何体的表面积或体积1．如图是一个几何体的三视图，根据图中提供的数据(单位： cm)可求得这个几何体的体积为()A．2 cm3B．3 cm3C．6 cm3D．8 cm32．如图是一几何体的三视图，由图中数据计算此几何体的侧面积为．(结果保留π)3．如图是某工件的三视图，求此工件的全面积．4．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积，结果为 cm2.(结果可保留根号)5．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．6．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个路线的最短长度．参考答案：第二十九章投影与视图29．1 投影1．B2．中间的上方．3．D4．A5．D6．解：如图所示．7．解：(1)点C为所求的投影．(2)线段CD为所求的投影，CD＝2 cm.(3)线段CD为所求的投影，CD＝2cos30°＝ 3 cm.29.2 三视图第1课时几何体的三视图1．D2．A3．D4．A5．D6．主视图．7．解：如图所示．8．解：如图所示．9. D10．B11．D12．D13．解：如图.14．解：如图.15．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.第2课时由三视图确定几何体1．D2．A3．D4．B5．B6．D7．D8．D 提示：如图，根据左视图可以推测d＝e＝1，a，b，c中至少有一个为2. 当a，b，c中一个为2时，小立方体的个数为：1＋1＋2＋1＋1＝6；当a，b，c中两个为2时，小立方体的个数为：1＋1＋2＋2＋1＝7；当a，b，c三个都为2时，小立方体的个数为：1＋1＋2＋2＋2＝8.所以小立方体的个数可能为6个、7个或8个．故选D.第3课时由三视图确定几何体的表面积或体积1．B2．10π．3．解：由三视图可知，该工件为底面半径为10 cm、高为30 cm的圆锥体．圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为12×20π×1010＝ 10010π(cm 2)，圆锥的底面积为102π＝100π(cm 2)，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)．45．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为 4 cm ，3 cm.∴菱形的边长为（32）2＋22＝52(cm )，棱柱的侧面积为52×8×4＝80(cm 2)． 6．解：(1)圆锥．(2)表面积S ＝S 扇形＋S 圆＝πrl ＋πr 2＝12π＋4π＝16π(cm 2)．(3)如图将圆锥侧面展开，线段BD 为所求的最短长度．由条件，得∠BAB ′＝120°，C 为弧BB ′的中点，∴BD ＝33(cm )．。
