电抗器在变频器上的作用
变频器直流电抗器选型和作用
变频器直流电抗器选型和作用
直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有沟通重量的直流电流。
主要用途是将叠加在直流电流上的沟通重量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。
直流电抗器也叫平波电抗器，串联在直流母线中（端子P1、P+），主要是减小输入电流的谐波成分，提高输入电源的功率因数（提高到0. 95）。
此电抗器可与沟通电抗器同时使用，变频器功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它抑制进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线沟通脉动。
变频器功率越大，越应当使用直流电抗器，由于没有直流电抗器时，变频器的电容滤波会造成电流波形严峻畸变而使电网电压波形严峻畸变，而且特别有害于变频器的整流桥和滤波电容寿命。
直流电抗器用于改善电容滤波（当前电压型变频调速器主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、削减和防止因冲击电流造成整流桥损坏和电容过热，当电源变压器和输电电路电阻较小时、电网瞬变频繁时都需要使用直流电抗器。
直流电抗器可使逆变环节运行更稳定，并能限制短路电流。
直流电抗器电感值的选择一般为变频器输入侧沟通电抗器3%阻抗电感量的2~3倍，最少为1.7倍，即
LCD=(2～3)LAC
例如：对三相380V、90kW变频器所配直流电抗器计算值为LCD=(2N3)LLA1=(2～3)×0.123=0.246～0.369mH
选择工作电流为170A，电感量为0.2mH的电抗器。
变频器前端加电抗器的好处
通过对变频器和电抗器的学习，现在我对变频器前端为何要加电抗器，或者说是在变频器前端加电抗器有什么好处，有了一定的了解:首先，众所周知的是变频器主要有三个功能：（1）调速，节能。
（2）软启动。
（3）保护。
当然，变频器的这三项基本功能都是针对电机而言的，本来变频器就是用来为负载中的电机服务的。
那么，我的电抗器对变频器的好处阐述也是从变频器的这三项功能展开的。
一、保护电子元件不受电网扰动的影响，同时又保护电网不受驱动器的扰动影响。
这是因为，在现实中的整流桥采用的都是一些非线性的元件，比如说二极管，这样会使交流侧的电流产生畸变，所以增加电抗器可以改善交流侧的电流波形。
也就是说变频器前端加电抗器主要就是针对交流侧的，也就是通常说的输入电抗器。
输入侧加电抗器是增加了电流的阻抗，降低由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压峰值，故而，输入侧加电抗器既能阻止来自电网的干扰，同时又能减少整流桥产生的谐波电流对电网的污染。
二、防止高浪涌电流，减小输入元件的瞬态负载。
这是针对变频器的软启动功能而言的。
这是因为，电机在实践操纵应用中一般是降压启动或者是全压启动的，这些启动方式在启动的时候都需要非常大的电压电流，会对电网产生一定冲击，也会对设备产生不利，而且大的启动电流势必会消耗大的电能，这仅仅是用于启动的。
所以变频器的软启动功能此时就发挥了优点，启动不仅只需要很小的电流就可以，而且也减少了对电网和设备的冲击。
但问题是此时的变频器必然会承受一定的浪涌电流电压。
那么进线端的电抗器就可以用爱限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或者平滑整流桥中的电压缺陷。
三、保护需要。
这一点就很像变频器对设备的保护，那么变频器前端加入电抗器就是对驱动器的电子元件保护，这样就能大大提高变频驱动的使用寿命和它的工作效率。
变频器在使用过程中，经常会受到浪涌电流电压的冲击，所以在变频器前端加入电抗器用来抑制浪涌电压和浪涌电流，保护变频器，延长使用寿命。
变频器直流电抗器的作用及计算方法
--
变频器直流电抗器的作用及计算方法
因为脉动的直流输出电压中所包含的谐波分量，在逆变时将产生不必要的损耗和发热，谐波中的负序分量则产生反向力矩，而且当晶闸管深控时，若脉动的直流输出电压的瞬时值低于电动机的反电势，将使电流不连续。
整流电路的脉波数总是有限的，且在输出的直流电压中总是有纹波的，这种纹波往往有害，需要由平波电抗器加以抑制，平波电抗器用于整流以后的直流回路中，经平波电抗器后输出的直流接近于理想直流。
平波电抗器 LDC 接在变频器的整流环节与逆变环节之
减小输入电流的高次间，LDC 能使逆变环节运行得更稳定， 0.95 ），并能谐波成分，提高输入电源的功率因数（提高到
限制短路电流。
平波电抗器可与交流电抗器同时使用，变频器功率 >30kW 时才考虑配置平波电抗器。
直流电抗器能阻止进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线交流脉动。
直流电抗器的电感值
的选择一般为同样变频器输入侧交流电抗器 3% 阻抗电感
量的 2～ 3 倍，最少要 1.7 倍，即
--
--
LCD= (2 ～ 3) LAC
(5-19)
例如，对三相 380V 、90kW 变频器所配直流电抗器计算：0.369mH
LCD= (2 ～ 3) LLA1= (2 ≈×～ 3) 0.123=0.246 选择能长期通电，电感量为170A 的电抗器。
0.2mH
--。

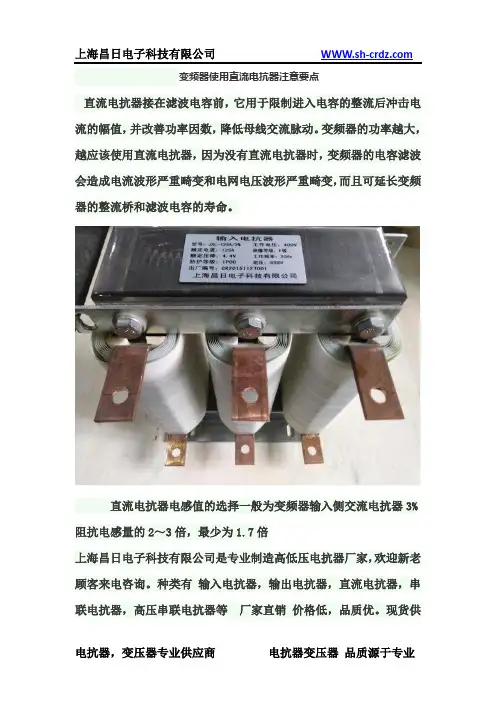

变频器使用直流电抗器注意要点
变频器使用直流电抗器注意要点
直流电抗器接在滤波电容前，它用于限制进入电容的整流后冲击电流的幅值，并改善功率因数，降低母线交流脉动。
变频器的功率越大，越应该使用直流电抗器，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变和电网电压波形严重畸变，而且可延长变频器的整流桥和滤波电容的寿命。
直流电抗器电感值的选择一般为变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少为1.7倍
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供
应，欢迎新老顾客咨询。
变频器输入输出电抗器
变频器输出电抗器输出电抗器，英文名为“Output Reactor” ，主要应用于工业自动化系统工程中，特别是使用变频器的场合，用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压。
一、输出电抗器的类型输出电抗器有两种类型：1.1、铁芯式输出电抗器当变频器的载波频率小于3KHZ时采用铁芯式输出电抗器。
1.2、铁氧体式输出电抗器当变频器的载波频率小于6KHZ时采用铁氧体式输出电抗器。
二、输出电抗器的作用输出电抗器主要在以下两个方面发挥作用：2.1、增大变频器的有效传输距离当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流，增大了变频器到电动机的有效传输距离；2.2、有效抑制IGBT开关时的瞬间高压变频器输出端增加输出电抗器的作用是为了输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
三、使用说明为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
变频器专用型输出电抗器概述变频器专用型输出电抗器，安装于变频器的电源输出线与电机之间，用绿波杰能MLAD系列变频器专用型输出电抗器以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，且在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。
类型变频器专用型输出电抗器根据其选用的芯体材质的不同，分为以下两种：1、铁芯式变频器专用型输出电抗器当变频器的载波频率小于3KHZ时采用铁芯式变频器专用型输出电抗器。
2、铁氧体式变频器专用输出电抗器电抗器当变频器的载波频率小于6KHZ时采用铁氧体式变频器专用型输出电抗器。
作用1、有效降低IGBT输出的高dv/dt,延长电机寿命；2、抑制变频器输出的谐波干扰；3、补偿长线分布电容的影响，延长传输距离(最大允许电动机电缆长度主要取决于传动装置的开关频率和输出电压)；4、减小变频器噪声；使用环境1、海拔高度不超过2000米；2、运行环境温度-25℃～+45℃，相对湿度不超过90%；3、周围无有害气体，无易燃易爆物品；4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备；性能参数1、可用于400V、660V系统；2、额定绝缘水平3kV/min；3、电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；4、电抗器噪声不大于45dB；5、三相电抗器的任意两相电抗值之差不大于±3%。
电抗器在变频器系统中的应用
第 ５卷第 ４ 期 ２ ０ 年 ４月 ０２
毫ｊ 蠹挂 工 罔
Ｐ ＯＷＥ ＵＰ Ｌ Ｅ ＮＯＬ Ｉ Ｓ Ａ Ｒ Ｓ Ｐ Ｙ Ｔ ＣＨ ＯＧ Ｅ ＮＤ Βιβλιοθήκη Ｐ Ｌ ＣＡ Ｉ ＮＳ Ｐ Ｉ ＴＯ
Ｖ０ ５ Ｎｏ ４ ｌ Ａｐ ｌ ｉ ｒ ２０ ２ ０
电气环境 ， 不采取恰 当的保 护措施 ， 若 就会 影响变频
［ ． 一． 囱 一 ．
， Ｊ Ｊ Ｉ Ｊ 【 ２ ５
谐波阶战
器运行的稳定性和可靠性 。实践证明 ， 当选配电抗 适 器与变频器配套使用 ， 有效地防止 因操作交流进 可
线开关 而产 生的过 电压 和浪 涌电流对 它 的 冲击 ， 同时 亦可 以减 少 变频器 产生 的谐 波对 电网 的污染 ， 并可 提 高变频 器 的功 率 因数 。 因此 探讨 与变频 器配 套用 的各 类 电抗 器 的作用和 容量 选择 等问题 是十 分必要 的 。
图 １ ６脉波整流 器安装与 耒安 装进 线电抗器的比较
运行更稳定 ， 及改善变频器的功率 因数。 ３ ）输出电抗 器 ｚ 接在变频器输出端与负载
（ 电机 ） 之问 ， 到 抑制 变频器 噪声 的作用 。 起 三种 电抗 器 在变频 器 中的连接 如 图 ２所示 。
２ 变频 器系统配套 用的三种 电抗器
置离大容量电源在 １ｍ以内， ０ 如图 ３ 所示 ：
４㈣
５ 以上的变频器都随机供应直流电抗器 ５Ｗ ｋ 输 出 电抗器 的主 要作 用 是 补偿 长 线分 布 电容 的
影 响 ， 能抑 制变 频器输 出 的谐 波 ， 到减 小 变频器 并 起 噪声 的作用 。 些 厂家 还提供有 输 出电抗 器与 无输 出 有 电抗器 时 ，连接 电机 的导线允许 的最大 长度 ， ２是 表 西 门子公 司提 供 的数据 。
电抗器用途和作用说明
电抗器用途和作用说明一、电抗器的概念电抗器，又称感性电抗器，是一种用来抵消电路中电感器件产生的感性电动势而产生的电动势的被动电子元件。
其实现的方式是通过对电路中流过的电流施加反电动势，从而抵扣电感器件的电动势，使电路得以稳定的运行。
二、电抗器的作用电抗器是一种吸收电流磁能的被动元器件，其主要作用包括以下方面：1.稳压由于电抗器有平衡电压、稳定电压、抵消负载电感等功能，因此电抗器广泛应用于电路中。
变频器、电感加热、电弧炉、印刷机、太阳能光伏发电等行业都需要电抗器来稳压、调节电流。
2.过滤电抗器亦可用作电路的过滤器，过滤出具有特定频率的信号并滤去不必要的噪声，使信号更清晰可见。
通常在需要保证信号跨越的距离较远时，我们需要对信号进行筛选，电抗器就是一个好的筛选器。
3.防止电网电压的波动电压波动对于电子设备来说可能造成不良的影响。
而电抗器能够有效地维持电压的稳定，减轻电荷峰值的压力，使电路更加稳定和可靠。
4.抑制电流的高频谐振在一些不应当出现高频谐振的电路中，出现的高频谐振会导致电路的不稳定，进而降低电路的容错率。
而通过在电路中加入适当的电抗器，能有效地抑制这种高频谐振。
三、电抗器的使用电抗器的使用通常需要考虑以下几点：1.多与电容器配合使用电容器和电抗器有相似的作用，它们都可以对电路的噪声进行过滤，稳定电压、电流等输入模拟电信号。
因此，使用电容器和电抗器的组合应该根据具体的电路设计来确定。
2.电抗器与电路的匹配电抗器的特性参数（如电感值、最大电流、最大电压等）需要与电路的要求相匹配。
在使用电抗器时，需要确保其工作条件不会超过其能力范围，否则可能会导致元件損壞。
3.电抗器的接线方式电抗器的接线方式也是非常重要的，不同的接线方式会对电抗器的电性能产生不同的影响。
多数情况下，电抗器会以串联方式接在电路中，以实现其过滤的作用。
而也有一些情况下，电抗器会以并联方式来工作，比如在抑制反冲电压时。
四、总结电抗器的应用范围非常广泛，它的作用也是非常重要，能够为电子设备提供稳定、可靠的电源和维持正常的工作状态。
变频器输出电抗器
基本信息
变频器用出线电抗器输出电抗器
产品详细介绍
一、变频器用输出电抗器产品描术
变频器用出线电抗器为干式铁芯电抗器用于与变频器的出端相串联，作为变频器的出线电抗器。
加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，另外可降低由于电缆电
容引起的电机绕组过电压，可延长变频器到电机之间的距离，提高电机的使用寿命。
二、变频器用输出电抗器适用范围
出线电抗器系列产品用于变频器基波频率0-100Hz,输出电压2000V以下，工作电流5000A以下的各种变频器。
三、变频器用输出电抗器结构特征
变频器用出线电抗器为三相，均为铁芯电抗干式。
铁芯采用优质低损耗进口冷轧取向硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器在运行过程中气隙不发生变化。
线
圈采用F级漆包线绕制，温升相对低而产生的热量亦相对小，对周围的电器元件影响较小。
电抗器整体浸漆减小了运行时的噪音。
该电抗器具有体积小、重量轻、外观美等优点。
四、变频器用输出电抗器产品制造标准
产品制造按国家标准GB 19212.21 、GB 10229-1988或机械部标准JB/T 5346-1998生产。
五、变频器用输出电抗器使用环境
1.海拔高度在2000m以下；
2.环境温度不超过40℃；
3.相对湿度不超过90%；
4.无剧烈震荡和冲击振动的场所；
5.环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使电抗器受到水、雨、雪的侵蚀；
6.周围环境应有良好的通风条件，若装在柜内，应加装通风设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电抗器在变频器上的作用
1、输入电抗器的作用:
?? 用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
?2、输出电抗器的作用：
??输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
?3、直流电抗器的作用：
?? 直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
4、变频器三种电抗器连接示意图：。
