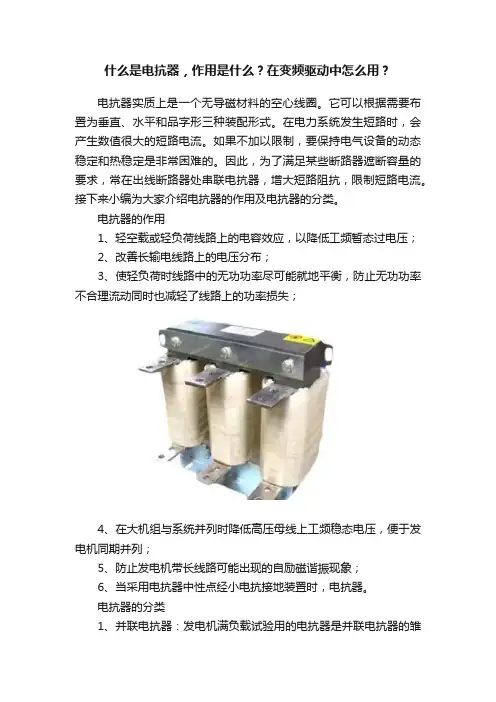

什么是电抗器，作用是什么？在变频驱动中怎么用？
什么是电抗器，作用是什么？在变频驱动中怎么用？电抗器实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
接下来小编为大家介绍电抗器的作用及电抗器的分类。
电抗器的作用1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；2、改善长输电线路上的电压分布；3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象；6、当采用电抗器中性点经小电抗接地装置时，电抗器。
电抗器的分类1、并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。
并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。
通常与晶闸管串联，可连续调节电抗电流。
2、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。
通常有5~6%电抗器，属于高感值电抗器。
3、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。
4、输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。
变频器前端加电抗器的好处
通过对变频器和电抗器的学习，现在我对变频器前端为何要加电抗器，或者说是在变频器前端加电抗器有什么好处，有了一定的了解:首先，众所周知的是变频器主要有三个功能：（1）调速，节能。
（2）软启动。
（3）保护。
当然，变频器的这三项基本功能都是针对电机而言的，本来变频器就是用来为负载中的电机服务的。
那么，我的电抗器对变频器的好处阐述也是从变频器的这三项功能展开的。
一、保护电子元件不受电网扰动的影响，同时又保护电网不受驱动器的扰动影响。
这是因为，在现实中的整流桥采用的都是一些非线性的元件，比如说二极管，这样会使交流侧的电流产生畸变，所以增加电抗器可以改善交流侧的电流波形。
也就是说变频器前端加电抗器主要就是针对交流侧的，也就是通常说的输入电抗器。
输入侧加电抗器是增加了电流的阻抗，降低由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压峰值，故而，输入侧加电抗器既能阻止来自电网的干扰，同时又能减少整流桥产生的谐波电流对电网的污染。
二、防止高浪涌电流，减小输入元件的瞬态负载。
这是针对变频器的软启动功能而言的。
这是因为，电机在实践操纵应用中一般是降压启动或者是全压启动的，这些启动方式在启动的时候都需要非常大的电压电流，会对电网产生一定冲击，也会对设备产生不利，而且大的启动电流势必会消耗大的电能，这仅仅是用于启动的。
所以变频器的软启动功能此时就发挥了优点，启动不仅只需要很小的电流就可以，而且也减少了对电网和设备的冲击。
但问题是此时的变频器必然会承受一定的浪涌电流电压。
那么进线端的电抗器就可以用爱限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或者平滑整流桥中的电压缺陷。
三、保护需要。
这一点就很像变频器对设备的保护，那么变频器前端加入电抗器就是对驱动器的电子元件保护，这样就能大大提高变频驱动的使用寿命和它的工作效率。
变频器在使用过程中，经常会受到浪涌电流电压的冲击，所以在变频器前端加入电抗器用来抑制浪涌电压和浪涌电流，保护变频器，延长使用寿命。
变频器电抗器怎么接线与作用
电抗器在变频器怎么连接和作用？
1、进线电抗器连接方式：串联
变频器在工作时将产生较大的谐波，以5、7、11、13次为主，谐波含量很高，如果不装进线电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。
2、出线电抗器连接方式：串联该变频器预留了安装位置，即P+和Pb 端，要去掉这两端的短接铜排，然后用直流电抗器来取代这个短接铜排。
说白了其实就是安装在整流出来后的P+上面的
3. 进线是滤波电抗，中间用的调谐电抗，输出是DU/DT电抗
上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。
公司产品有各种高低压电抗器。
电抗器类产品有：JXL输入电抗器（进线电抗器），CXL输出电抗器（出线电抗器） DCL 直流电抗器（平波电抗器），电抗器-CKSG串联电抗器；CKSC高压串联电抗器；CKSG系列串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等
变频器专用电抗器
输入电抗器 JXL系列-400 输出电抗器 CXL系列-400
输入电抗器 JXL系列-660 输出电抗器 CXL系列-660
直流电抗器 DCL系列-250。
变频器输入、输出端安装接触器和电抗器的作用是什么变频器_软启动器
变频器输入、输出端安装接触器和电抗器的作用是什么? - 变频器_软启动器变频器会在输入端加接触器和电抗器是正常的配置，接触器的作用就相对于是电源开关，在紧急状况下使用接触器直接来停止变频器电源，加电抗器是为了爱护整流块，对尖峰电压起平滑作用。
输出端电抗器的作用就是变频器和电机距离比较远状况下加，加接触器假如是一拖一状况下是没有必要加，且加了没有好处的，在变频器和电机是一拖二一用一备状况下是需要加接触器来转换电机的，在做把握时候需要先让接触器动作吸合后，使用接触器的常开触点作为变频器运行的条件之一。
电源侧接触器使用目的：电源一旦断电，自动将变频器与电源脱开，以免在外部端子把握状态下重新供电时变频器自行工作，以爱护设备的平安及人身平安；在变频器内部爱护功能起作用时，通过接触器使变频器与电源脱开。
使用时请留意，不要用电磁接触器进行频繁地起动或停止（变频器输入回路的开闭寿命大约为10万次），不能用电源侧的电磁接触器停止变频器选择合适的电抗器与变频器配套使用，既可以抑制谐波电流，降低变频器系统所产生的谐波总量，提高变频器的功率因数，又可以抑制来自电网的浪涌电流对变频器的冲击，爱护变频器、降低电动机噪声。
保证变频器和电动机的牢靠运行。
进线电抗器LA1连接在电源与变频器之间，它能限制电网电压突变和操作过电压所引起的冲击电流，有效爱护变频器，改善变频器的功率因数，抑制变频器输入电网的谐波电流，大幅度削减5、7、11、13次谐波。
接受输出电抗器的主要目的和作用是补偿长线路分布电容的影响，并抑制通用变频输出的谐波重量，起到降低变频器噪声的作用。
输出电抗器装于靠近变频器的输出端与电动机之间，以补偿电动机及其电缆相对相和相对地间的分布寄生电容，从而可以延长电动机电缆的接线长度。
一般，通用变频器厂商都对允许连接电动机电缆的最大长度作了规定，使用时应参照产品说明书的规定接线。
1、Input Reactor进线电抗器：输入电抗器可以抑制谐波电流，提高功率因数以及减弱输入电路中的浪涌电压、电流对变频器的冲击，减弱电源电压不平衡的影响，一般状况下，都必需加进线电抗器。
变频器直流电抗的作用

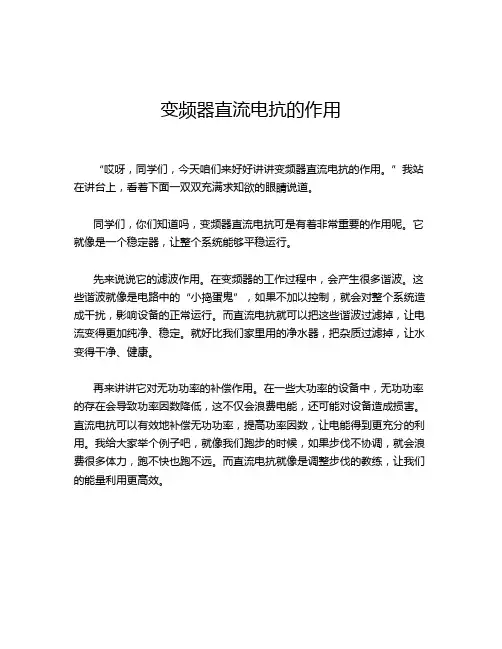

变频器直流电抗的作用“哎呀，同学们，今天咱们来好好讲讲变频器直流电抗的作用。
”我站在讲台上，看着下面一双双充满求知欲的眼睛说道。
同学们，你们知道吗，变频器直流电抗可是有着非常重要的作用呢。
它就像是一个稳定器，让整个系统能够平稳运行。
先来说说它的滤波作用。
在变频器的工作过程中，会产生很多谐波。
这些谐波就像是电路中的“小捣蛋鬼”，如果不加以控制，就会对整个系统造成干扰，影响设备的正常运行。
而直流电抗就可以把这些谐波过滤掉，让电流变得更加纯净、稳定。
就好比我们家里用的净水器，把杂质过滤掉，让水变得干净、健康。
再来讲讲它对无功功率的补偿作用。
在一些大功率的设备中，无功功率的存在会导致功率因数降低，这不仅会浪费电能，还可能对设备造成损害。
直流电抗可以有效地补偿无功功率，提高功率因数，让电能得到更充分的利用。
我给大家举个例子吧，就像我们跑步的时候，如果步伐不协调，就会浪费很多体力，跑不快也跑不远。
而直流电抗就像是调整步伐的教练，让我们的能量利用更高效。
还有啊，直流电抗可以减小电流的脉动。
大家想象一下，如果电流像海浪一样起伏不定，那对设备的冲击得有多大啊。
直流电抗就像一个缓冲器，让电流的变化更加平缓，保护设备免受冲击。
比如说在一些精密仪器的使用中，稳定的电流是非常关键的，稍有波动可能就会导致测量结果不准确或者设备损坏。
我记得之前有个工厂，他们在使用变频器的时候，一开始没有重视直流电抗的作用，结果设备经常出现故障，生产效率也受到了很大的影响。
后来经过技术人员的分析和改进，加装了合适的直流电抗，设备运行就变得稳定多了，生产效率也大幅提高。
同学们，所以说啊，不要小看了这个小小的直流电抗，它的作用可是非常大的。
它就像是一个默默守护的卫士，保障着变频器和整个系统的正常运行。
希望大家通过今天的学习，能够对变频器直流电抗的作用有更深刻的理解，以后在实际工作中能够更好地应用这些知识。
好了，今天的课就上到这里，大家要是有什么问题，随时可以问我。
电抗器在变频器系统中的应用
第 ５卷第 ４ 期 ２ ０ 年 ４月 ０２
毫ｊ 蠹挂 工 罔
Ｐ ＯＷＥ ＵＰ Ｌ Ｅ ＮＯＬ Ｉ Ｓ Ａ Ｒ Ｓ Ｐ Ｙ Ｔ ＣＨ ＯＧ Ｅ ＮＤ Βιβλιοθήκη Ｐ Ｌ ＣＡ Ｉ ＮＳ Ｐ Ｉ ＴＯ
Ｖ０ ５ Ｎｏ ４ ｌ Ａｐ ｌ ｉ ｒ ２０ ２ ０
电气环境 ， 不采取恰 当的保 护措施 ， 若 就会 影响变频
［ ． 一． 囱 一 ．
， Ｊ Ｊ Ｉ Ｊ 【 ２ ５
谐波阶战
器运行的稳定性和可靠性 。实践证明 ， 当选配电抗 适 器与变频器配套使用 ， 有效地防止 因操作交流进 可
线开关 而产 生的过 电压 和浪 涌电流对 它 的 冲击 ， 同时 亦可 以减 少 变频器 产生 的谐 波对 电网 的污染 ， 并可 提 高变频 器 的功 率 因数 。 因此 探讨 与变频 器配 套用 的各 类 电抗 器 的作用和 容量 选择 等问题 是十 分必要 的 。
图 １ ６脉波整流 器安装与 耒安 装进 线电抗器的比较
运行更稳定 ， 及改善变频器的功率 因数。 ３ ）输出电抗 器 ｚ 接在变频器输出端与负载
（ 电机 ） 之问 ， 到 抑制 变频器 噪声 的作用 。 起 三种 电抗 器 在变频 器 中的连接 如 图 ２所示 。
２ 变频 器系统配套 用的三种 电抗器
置离大容量电源在 １ｍ以内， ０ 如图 ３ 所示 ：
４㈣
５ 以上的变频器都随机供应直流电抗器 ５Ｗ ｋ 输 出 电抗器 的主 要作 用 是 补偿 长 线分 布 电容 的
影 响 ， 能抑 制变 频器输 出 的谐 波 ， 到减 小 变频器 并 起 噪声 的作用 。 些 厂家 还提供有 输 出电抗 器与 无输 出 有 电抗器 时 ，连接 电机 的导线允许 的最大 长度 ， ２是 表 西 门子公 司提 供 的数据 。
电抗器在变频器线路中的作用
电抗器在变频器线路中的作用
在变频调速系统中，电机的降速和停机都是通过逐渐减小频率实现，在频率降低的瞬间，电机的同步转速下降，而由于机械惯性的原因，电机的转子转速未变，当同步转速小于转子转速时，转子电流的相位几乎改变180°，电机变为发电状态，而电机轴上的制动转矩使电机处于再生制动状态，再生的电能使电容有短时间的电荷堆积，形成“泵升电压”，使直流母线电压升高。
过高的直流母线电压会使部分器件受损，因此，必须使用制动单元（制动电阻）消耗再生能量，否则变频器会跳过压保护或故障。
电抗器在变频器上的作用
电抗器在变频器上的作用电抗器在变频器中起着重要的作用。
变频器是一种能够控制交流电动机转速的设备，通常由整流器、滤波器、逆变器和控制电路组成。
电抗器通常用于变频器中的滤波器部分，用来减少功率电子器件产生的谐波，并保护电动机。
首先，电抗器可以减少谐波电流的产生。
谐波电流是由于变频器中的逆变器工作原理而产生的，它会引起电网压力的扭曲和其他电力设备的干扰。
电抗器通过提供电感，可以限制谐波电流的流动，从而减少谐波电流对电网的影响。
其次，电抗器可以保护电动机。
由于变频器的工作原理，输出电压和电流不是正弦波，而是含有大量的谐波成分。
这些谐波成分会引起电动机温升过高、轴承磨损、绝缘老化等问题。
通过在变频器输出端添加电抗器，可以减少谐波成分，保护电动机的正常运行。
同时，电抗器还可以提高变频器的功率因数。
功率因数是指电能转化为有用功率的效率。
在没有电抗器的情况下，变频器会导致功率因数下降，造成电网的能效损失。
通过添加电抗器，可以提高功率因数，减少能量损耗。
另外，电抗器还能提高变频器的稳定性。
在变频器工作时，电动机和电网之间存在变动的电力损耗。
这些损耗会在逆变器工作时产生电压和电流的不稳定，导致电网波动和电动机运行不平稳。
而通过添加电抗器，可以平衡电压和电流的波动，提高系统的稳定性。
最后，电抗器还能减少变频器产生的电磁干扰。
变频器在工作时会产生大量的高频谐波，这些谐波会通过电网传播，对其他电子设备造成干扰。
通过添加电抗器，可以限制高频谐波的传播，减少对其他设备的干扰。
总之，电抗器在变频器中起到了减少谐波电流、保护电动机、提高功率因数、提高稳定性和减少电磁干扰等重要作用。
在变频器的设计和应用中，电抗器是不可或缺的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电抗器在变频器上的作
用
Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
电抗器在变频器上的作用
1、输入电抗器的作用:
用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
2、输出电抗器的作用：
输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
3、直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
4、变频器三种电抗器连接示意图：。
