变频器是否需要加进线出线电抗器
变频器电抗器怎么接线与作用

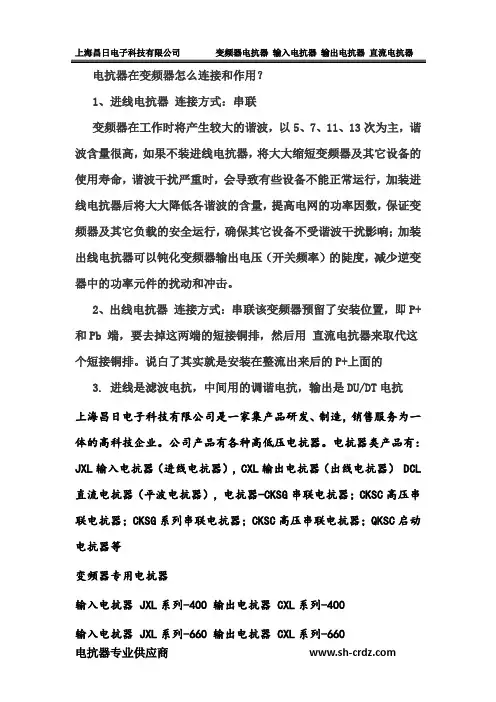

电抗器在变频器怎么连接和作用？
1、进线电抗器连接方式：串联
变频器在工作时将产生较大的谐波，以5、7、11、13次为主，谐波含量很高，如果不装进线电抗器，将大大缩短变频器及其它设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响；加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击。
2、出线电抗器连接方式：串联该变频器预留了安装位置，即P+和Pb 端，要去掉这两端的短接铜排，然后用直流电抗器来取代这个短接铜排。
说白了其实就是安装在整流出来后的P+上面的
3. 进线是滤波电抗，中间用的调谐电抗，输出是DU/DT电抗
上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。
公司产品有各种高低压电抗器。
电抗器类产品有：JXL输入电抗器（进线电抗器），CXL输出电抗器（出线电抗器） DCL 直流电抗器（平波电抗器），电抗器-CKSG串联电抗器；CKSC高压串联电抗器；CKSG系列串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等
变频器专用电抗器
输入电抗器 JXL系列-400 输出电抗器 CXL系列-400
输入电抗器 JXL系列-660 输出电抗器 CXL系列-660
直流电抗器 DCL系列-250。
变频器是否需要加进线、出线电抗器
变频器是否需要加进线、出线电抗器
一、与变频器配套用的电抗器有 3 种：
1、进线电抗器 LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。
接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，
2、直流电抗器 LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间， LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3、输出电抗器 LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。
三种电抗器在变频器中的连接如图 2 所示
二、需要安装进线电抗器的场合
进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。
因此接入进线电抗器，对改善变频器的运行状况是有好处的。
根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1、电源容量为 600kVA 及以上，且变频器安装位置离大容量电源在 10m 以内，如图3 所示：
直流电抗器和输出电抗器的作用
2、在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到 0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的 55kW 以上的变频器都随机供应直流电抗器。
输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作
用。
有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度，。

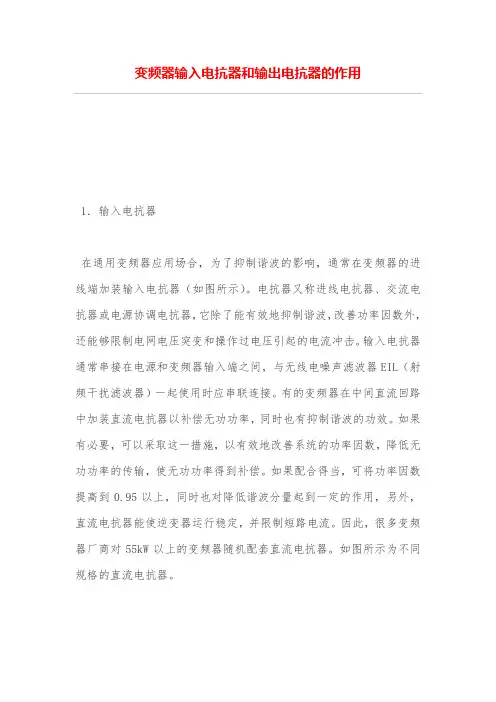

变频器输入电抗器和输出电抗器的作用
变频器输入电抗器和输出电抗器的作用1．输入电抗器在通用变频器应用场合，为了抑制谐波的影响，通常在变频器的进线端加装输入电抗器（如图所示）。
电抗器又称进线电抗器、交流电抗器或电源协调电抗器，它除了能有效地抑制谐波，改善功率因数外，还能够限制电网电压突变和操作过电压引起的电流冲击。
输入电抗器通常串接在电源和变频器输入端之间，与无线电噪声滤波器EIL（射频干扰滤波器）一起使用时应串联连接。
有的变频器在中间直流回路中加装直流电抗器以补偿无功功率，同时也有抑制谐波的功效。
如果有必要，可以采取这一措施，以有效地改善系统的功率因数，降低无功功率的传输，使无功功率得到补偿。
如果配合得当，可将功率因数提高到0.95以上，同时也对降低谐波分量起到一定的作用，另外，直流电抗器能使逆变器运行稳定，并限制短路电流。
因此，很多变频器厂商对55kW以上的变频器随机配套直流电抗器。
如图所示为不同规格的直流电抗器。
图直流电抗器采用输入电抗器抑制谐波干扰的原理是：它增加了电源阻抗，降低了由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压尖峰。
因此，输入电抗器既能阻止来自电网的干扰，又能减少整流电路产生的谐波电流对电网的污染。
通常商用电抗器的额定值是以基于基波电流的谐波电流百分比给出的，如2%和4%输入电抗器，当变频器以额定电流运行时，输入电抗器上将有2%或4%的电压降。
如在400V、50Hz电源上，2%输入电抗器上将有8V的电压降；而4%输入电抗器上将有16V的电压降。
在较高的谐波频率时，输入电抗器具有较大的阻抗，从而减弱了谐波电流。
也可以说，输入电抗器将电源阻抗提高了2%或4%，通常2%输入电抗器就足以吸收电源电压峰值，避免因此而造成的危害，还能保护变频器内部直流回路的电容器不致因浪涌电压和过热而损坏。
一个2%的输入电抗器可降低40%～60%的电流畸变。
通常在变频器输入端的电源阻抗不能小于1%，如果需要将谐波电流进一步降低，可以安装4%的输入电抗器，4%阻抗输入电抗器最适宜降低由变频器产生的谐波电流，因此可降低对公共电源谐波电压畸变的影响。
变频器输入输出电抗器的作用

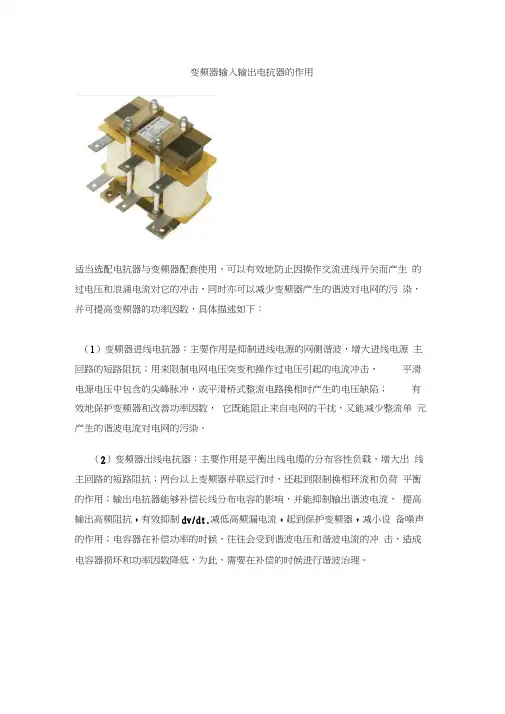

变频器输入输出电抗器的作用
适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数，具体描述如下：
（1）变频器进线电抗器：主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷；有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
（2）变频器出线电抗器：主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗；两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用；输出电抗器能够补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗，有效抑制dv/dt.减低高频漏电流，起到保护变频器，减小设备噪声的作用；电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
变频器是否需要加进线、出线电抗器？
变频器是否需要加进线、出线电抗器？132kw电机由变频器控制需要加进线出线电抗器吗？加进线电抗器可以抑制变频器对电网的干扰，加出线电抗器可以抑制谐波，减少损耗！加了更好，不加也可以！132kw属于大功率的变频设备，工作是对附近的电子设备和电源是有一定干扰的。
加了当然好，但也不是必须的，如果变频器用一电源的还有其他的一些功率较小的设备或者工作环境内有一些电子设备，建议还是加上一个，要不有时候会出一些莫名其妙的问题，出现了原因还不好找！110KW风机变频控制，变频器要不要加电抗器，是加进线端，还是电机端，变频器到电机的线有120米。
不需要。
输入端加电抗器是为了防止输入电源的干扰，输出端电抗器是为了变频器输入脉冲波对外界的干扰及削弱高频脉冲，一般场合都不需要。
110KW的风机，一般用150平方电缆线，对于120米得距离，绰绰有余，不存在降压的问题，所以，没必要增加电抗器。
而且，即使要增加，输出端电抗器还得要相应变频器专用，贵的很.输出电抗器铁心温度达到130度，有什么办法解决？变频器到电机电缆长500米。
谐波含量太大了，导致铁芯的涡流损耗太大1）如果重新制作的话，可以更换低损耗的硅钢片来降低励磁损耗；或者选取更薄的硅钢片，来降低涡流损耗；或者降低设计的磁感应强度Bm2）如果已经是成品，可以加风扇冷却一下；或者在电路中增加电感量，这样就能降低谐波的含量，来降低铁芯的涡流损耗。
电机是150kw的需要用变频器启动的，是在变频的输入端加电抗器还是加个接触器呢？这两个都有那些好处啊直接安装自动空气断路器就可以了，加电抗器可以延缓输入电压的衰减，接触器不可以安装，无意义。
变频器和电机连接的电缆线多长需要安装电抗器变频器与电机的距离较长时，电缆的压降会导致电机的转矩降低，电缆的高频漏电流会增加，从而引起变频器输出电流的增加，使变频器发生过流跳闸。
应采取分布电容削减措施（电缆外不要使用金属套管，将各相电缆分开进行接线等），同时降低载波频率这个参数，来减小高频漏电流。

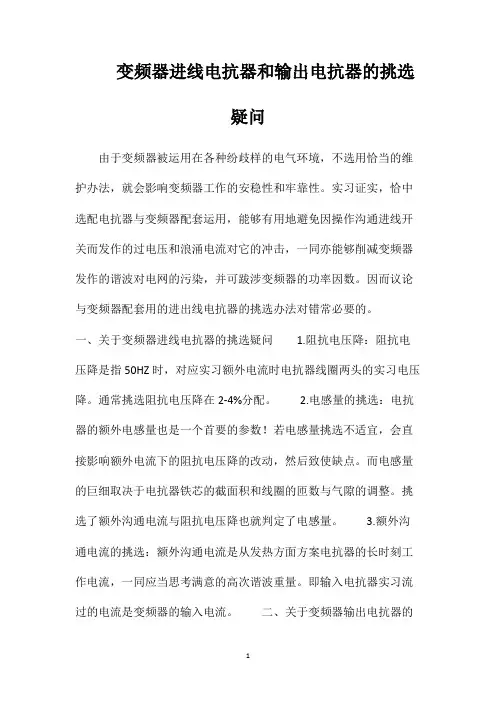

变频器进线电抗器和输出电抗器的挑选疑问
变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。
实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。
因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。
一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在2-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
挑选了额外沟通电流与阻抗电压降也就判定了电感量。
3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
即输入电抗器实习流过的电流是变频器的输入电流。
二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在1-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。
3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。
4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
变频器进线电抗器与出线电抗器区别
变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？
1. 进线电抗器主要作用是：实现变频器和电源的匹配，改善功率因数，减少高次谐波的不良影响，保护变频器整流部分。
通常是：当前级变压器容量远大于变频器功率时（如10倍），有功率因素动态补偿（即有补偿电容投切），电源有超过一定值的尖峰时（如6000V)，需要考虑加进线电抗器。
出线电抗器主要作用是：降低变频器输出中存在的高次谐波对电机的不良影响，如反射波。
综合考虑电机的绝缘电压等级和电机电缆长度，决定是否配置出线电抗器。
同时参考变频器手册可确定大于多少米需要选择出线电抗器。
电抗器的参数主要是阻抗压降：当电抗器通过额定电流时，电抗器上产生的电压降。
一般选3%-5%即可。
2. 进线电抗器用来抗干扰的防止变频器和其它设备之间互相干扰
出线电抗器是是用来滤波用的一般变频的载波频率在
2~10khz 之间用来滤波可以使得输出波形更平滑。
30KW变频器电抗器-输入电抗器-输出电抗器-直流电抗器
30KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。
30KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器30KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率30KW电流80A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，30KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰，30KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
与变频器配套用的电抗器有3种：1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。
接入与未接入进线电抗器时，变频器输入电网谐波电流的情况。
2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。
3需要安装进线电抗器的场合进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。
因此接入进线电抗器，对改善变频器的运行状况是有好处的。
根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内。
2）三相电源电压不平衡率大于3％。
3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。
4进线电抗器容量的选择进线电抗器的容量可按预期在电抗器每相绕组上的压降来决定。
进线电抗器压降不宜取得过大，压降过大会影响电机转矩。
一般情况下选取进线电压的4％（8.8V）已足够,在较大容量的变频器中如75kW以上可选用10V压降。
5直流电抗器和输出电抗器的作用在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的55kW以上的变频器都随机供应直流电抗器。
输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度。
6三相交流进线电抗器的设计计算当选定了电抗器的额定电压降ΔUL，再计算出电抗器的额定工作电流In以后，就可以计算电抗器的感抗XL。
电抗器的感抗XL由式（3）求得：XL=ΔUL/In(Ω)(3)有了以上数据便可以对电抗器进行结构设计。
电抗器铁芯窗口面积A与电流In及线圈圈数N的关系如式(5)所示：A=InN/(jKA)(5)式中：j——电流密度，根据容量大小可按2～2.5A/mm2选取；KA——窗口填充系数，约为0.4～0.5。
铁芯截面积与窗口面积的乘积关系如式（6）所示：SA=UI/(4.44fBjKsKA×10－4)（6）由式(6)可知，根据电抗器的容量UI(=ΔULIn)值，选用适当的铁芯使截面积SA的积能符合式(6)的关系。
为了使进线电抗器有较好的线性度，在铁芯中应有适当的气隙。
调整气隙，可以改变电感量。
气隙大小可先选定在2～5mm内,通过实测电感值进行调整。
7电抗器电感量的测定7．1直流电抗器LDC电感量的测定铁芯电抗器的电感量和它的工作状况有很大关系，而且是呈非线性的，所以应尽可能使电抗器处于实际工作条件下进行测量。
在电抗器上分别加上直流电流Id与交流电流I～，用电容C=200μF隔开交直流电路，测出LDC两端的交流电压U～与交流电流I～。
7．2交流电抗器电感量的测定带铁芯的交流电抗器的电感量不宜用电桥测量，因为测电感电桥的电源频率一般是采用1000Hz，因此测电感电桥只可用于测量空心电抗器。
对于用硅钢片叠制而成的交流电抗器，电感量的测量可用工频电源的交流电压表——电流表法测量，通过电抗器的电流可以略小于额定值。
8结语与变频器配套的的三种电抗器对变频器系统的稳定、可靠运行有相当大的作用，其中以进线电抗器作用最大，它能有效地保护整流逆变系统免遭过电压和浪涌电流的冲击，并能提高变频系统的功率因数，国产电抗器质量良好，造价低廉，值得推广应用。
关于变频器电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
4，对应额定电流的电感量与电缆长度：电缆长度额定输出电流电感量300米100A 46μH200A 23μH250A 16μH300A 13μH600米100A 92μH200A 46μH250A 34μH300A 27μH理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流的增大，而电感量逐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍。
132kw电机由变频器控制需要加进线出线电抗器吗？加进线电抗器可以抑制变频器对电网的干扰，加出线电抗器可以抑制谐波，减少损耗！加了更好，不加也可以！132kw属于大功率的变频设备，工作是对附近的电子设备和电源是有一定干扰的。
加了当然好，但也不是必须的，如果变频器用一电源的还有其他的一些功率较小的设备或者工作环境内有一些电子设备，建议还是加上一个，要不有时候会出一些莫名其妙的问题，出现了原因还不好找！110KW风机变频控制，变频器要不要加电抗器，是加进线端，还是电机端，变频器到电机的线有120米。
不需要。
输入端加电抗器是为了防止输入电源的干扰，输出端电抗器是为了变频器输入脉冲波对外界的干扰及削弱高频脉冲，一般场合都不需要。
110KW的风机，一般用150平方电缆线，对于120米得距离，绰绰有余，不存在降压的问题，所以，没必要增加电抗器。
而且，即使要增加，输出端电抗器还得要相应变频器专用，贵的很.输出电抗器铁心温度达到130度，有什么办法解决？变频器到电机电缆长500米。
谐波含量太大了，导致铁芯的涡流损耗太大1）如果重新制作的话，可以更换低损耗的硅钢片来降低励磁损耗；或者选取更薄的硅钢片，来降低涡流损耗；或者降低设计的磁感应强度Bm2）如果已经是成品，可以加风扇冷却一下；或者在电路中增加电感量，这样就能降低谐波的含量，来降低铁芯的涡流损耗。
电机是150kw的需要用变频器启动的，是在变频的输入端加电抗器还是加个接触器呢？这两个都有那些好处啊直接安装自动空气断路器就可以了，加电抗器可以延缓输入电压的衰减，接触器不可以安装，无意义。
变频器和电机连接的电缆线多长需要安装电抗器变频器与电机的距离较长时，电缆的压降会导致电机的转矩降低，电缆的高频漏电流会增加，从而引起变频器输出电流的增加，使变频器发生过流跳闸。
应采取分布电容削减措施（电缆外不要使用金属套管，将各相电缆分开进行接线等），同时降低载波频率这个参数，来减小高频漏电流。
电缆线多长需要安装电抗器？安装电抗器和电缆线多长没有关系。
安装电抗器，有助于改善电源侧的功率因数。
为了改善电源侧的功率因数可以安装电抗器。
当有下述情况时必须设置DC电抗器或AC电抗器：1.变频器连接到了600KVA以上的电源变压器上或进行进相电容器的切换时。
2.当同一电源系统连接有直流驱动器等晶闸管变换器时，必须设置DC电抗器或AC电抗器。
如何根据电机功率选择合适的变频器？变频器的输入端和输出端在什么情况下可以不加电抗器？在选择变频器时，对应厂家有功率匹配表，依照这个选择是较合理的，另，或电话他们的技术支持。
一般根据功率来选就是了，变频器的功率和电机功率一样即可，一般都不用加电抗器，大变频器带小电机是没有问题的，但小变频器带不动大电机，道理很简单，你背你小孩容易，你小孩背你难。
如果电机功率小而选择的变频器功率却大，会出现怎样的现象？没问题电机功率大而变频器却选了小的功率，又会出现什么样的现象呢？带不动，变频器报过流。
电机功率小，而变频器功率大，这就好比大马拉小车，此时变频器的保护功能可能面临失效的危险，如过流、过载保护等。
并且增加了投资电机功率大，而变频器功效小，就好比小马拉大车，把小马给累死了，而车未必能拉动，即使拉动了，小马也会因为过度劳累而导致早衰。
变频器选小了起动不是那么平滑，甚至吃力或者烧毁变频器，这是肯定的，变频器输入端一般在电网不稳定的时候加入进线电抗器，如果稳定的话可以不加进线电抗器，输出侧的电抗器的选型一般看变频器到电机的距离了，如果不是太远可以不加，如果超过100米就要加了！频器柜为什么要加进线电抗器出线电抗器直流电抗器进线电抗器用来抗干扰的防止变频器和其它设备之间互相干扰出线电抗器是是用来滤波用的一般变频的载波频率在2~10khz 之间用来滤波可以使得输出波形更平滑进线电抗器是防止变频器对电网及周边设备造成的谐波干扰。
出现电抗器是为了优化变频器输出的交流电波形，因为变频器输出的是高频的矩形波。
另外还可以防止变频器出线侧的对地电容，延长变频器到电机侧的电缆长度。
在变频器前加滤波器好还是进线电抗器好.电抗器电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
2.滤波器对特定频率的频点或该频点以外的频率进行有效滤除的电路，就是滤波器。
