思科GLC-T、GLC-TE与SFP-GE-T电口模块有何区别？
光纤接口类型及CISCO光纤模块
ST、SC、FC、LC光纤接头区别2008-10-13 21:33:01 作者：来源：互联网浏览次数：21104 文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ...ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λλ“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

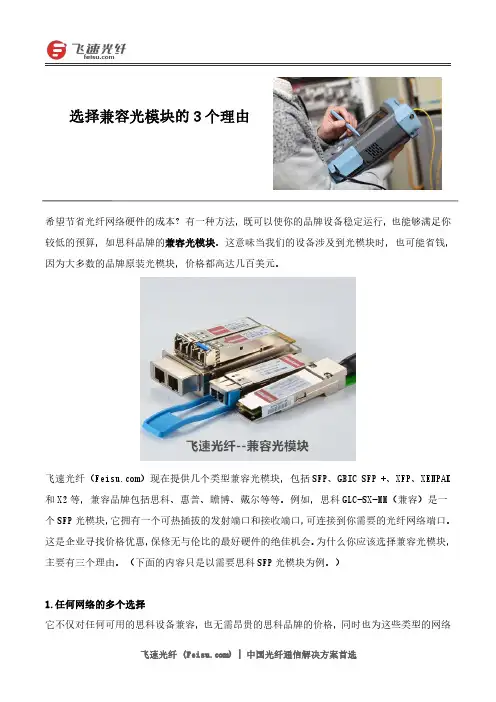

选择兼容光模块的三个理由
选择兼容光模块的3个理由希望节省光纤网络硬件的成本？有一种方法，既可以使你的品牌设备稳定运行，也能够满足你较低的预算，如思科品牌的兼容光模块。
这意味当我们的设备涉及到光模块时，也可能省钱，因为大多数的品牌原装光模块，价格都高达几百美元。
飞速光纤（）现在提供几个类型兼容光模块，包括SFP、GBIC SFP+、XFP、XENPAK 和X2等，兼容品牌包括思科、惠普、瞻博、戴尔等等。
例如，思科GLC-SX-MM（兼容）是一个SFP光模块，它拥有一个可热插拔的发射端口和接收端口，可连接到你需要的光纤网络端口。
这是企业寻找价格优惠，保修无与伦比的最好硬件的绝佳机会。
为什么你应该选择兼容光模块，主要有三个理由。
（下面的内容只是以需要思科SFP光模块为例。
）1.任何网络的多个选择它不仅对任何可用的思科设备兼容，也无需昂贵的思科品牌的价格，同时也为这些类型的网络提供了多种选择。
如果你选择的是铜芯网络、单模光纤、多模光纤、两者的混合体或其他网络，那么这样的SFP光模块价格非常便宜，特别是思科兼容GLC-SX-MM SFP千兆光模块，合你的设备，并不一定是品牌的原装光模块。
这是特别有用的，如果你正在使用一个更大的网络，需要多个不同的SFP和一批兼容的部件，且它们没有问题或某些要求，可立即安装，能处于正常运作状态。
2.更有竞争力的价格品牌效应是一个很普遍的现象。
这通常显示的是客户把钱花在了购买的品牌上，而不全是产品本身。
你花了更多的钱，也不能表明，产品可以为你提供更高的品质。
同理，在你寻找网络设备和电子产品时，尤其是当你正在寻找思科品牌的产品时，这些钱是不是花得物超所值。
如果你想彻底提高你的思科系统，如何使用思科兼容光模块，可以让你节约几千美元，也可以达到相同的效果。
思科兼容GLC-SX-MM SFP千兆光模块就能够满足这一点，而且兼容性很好，运行起来十分稳定。
3.更好的部件保修售后服务是至关重要的，大多数产品都是如此，思科兼容GLC-SX-MM SFP千兆光模块使你的成本更低，并且可以享受5年有效的质保服务，给你更高的保障。

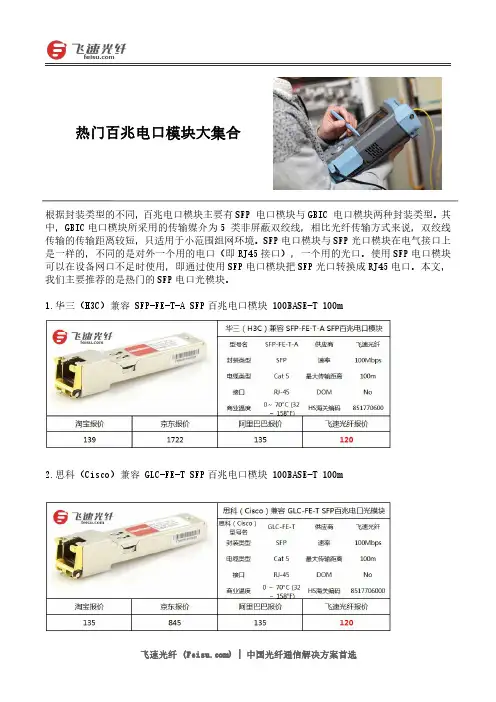

百兆电口模块大集合
根据封装类型的不同，百兆电口模块主要有SFP 电口模块与GBIC 电口模块两种封装类型。
其中，GBIC 电口模块所采用的传输媒介为5类非屏蔽双绞线，相比光纤传输方式来说，双绞线传输的传输距离较短，只适用于小范围组网环境。
SFP 电口模块与SFP 光口模块在电气接口上是一样的，不同的是对外一个用的电口（即RJ45接口），一个用的光口。
使用SFP 电口模块可以在设备网口不足时使用，即通过使用SFP 电口模块把SFP 光口转换成RJ45电口。
本文，我们主要推荐的是热门的SFP 电口光模块。
1.华三（H3C）兼容SFP-FE-T-A SFP 百兆电口模块100BASE-T
100m
2.思科（Cisco）兼容GLC-FE-T SFP 百兆电口模块100BASE-T
100m 热门百兆电口模块大集合
3.博科（Brocade）兼容E1MG-100FX-T SFP百兆电口模块100BASE-T100m
4.瞻博（Juniper）兼容EX-SFP-1FE-T SFP百兆电口模块100BASE-T100m
5.SFP百兆电口模块100BASE-T100m
6.惠普（HPE）兼容JD089A-T SFP百兆电口模块100BASE-T100m
7.戴尔（Dell）兼容GP-SFP2-1T-C SFP百兆电口模块100BASE-T100m
8.华为（Huawei）兼容SFP-100BaseT-A SFP百兆电口模块100BASE-T100m
飞速光纤可供应以上所有的电口模块，同时也供应其他各种品牌兼容的光模块。
如需了解更多，请直接访问官网。
产品命名规则及常识
思科交换机产品学习：系列号G ：全千兆及以上(接口都是支持千兆或以上系列号E ：全线速转发，万兆接口扩展接口号T：在前：电口为主；在后，电口上行端口是电口（也就是所谓的Twirst Pair的端口) TT:(普通口和UPLink口都是BaseT(即为电口)的)接口号C ：T/SPF上行 TC : 普通口是BaseT的, UpLink口是BaseT/SFP接口号LC：普通口是BaseT的,并且部分支持PoE (4个) UpLink口是BaseT/SFP （例如：WS-C2960-24LC-S接口号P：端口是电口，同时支持PoE以太网供电（具备POE功能的电口为主接口号PC：普通口是BaseT的,并且全部支持PoE (24个) UpLink口是BaseT/SFP接口号S ：SPF上行(带的扩展的接口为SFP类型的接口接口号TS：普通口是BaseT的, UpLink口是 SFP的接口号PS：普通口是BaseT的并且全部支持PoE, UpLink口是 SFP的接口号FS：普通口是100BaseFX的, UpLink口是 SFP的（例如：WS-C3750-24FS-S接口号D：万兆上行（例如 WS-C3750G-16TD-S TD：适用3750，表示电口＋10GBE接口号W：支持无线接入（Integrated Wireless LAN Controller） (50 support for up to 50 access points) 例如：WS-C3750G-24WS-S50尾号C（LAN Lite Image）：二层交换机的软件尾号L（LAN Base Image）：二层交换机的软件尾号S ：表明交换机带的软件是SMI标准镜像（Standard Image）的是三层交换机，但只能运行静态路由和RIP动态路由尾号E : 表明交换机带的软件是EMI增强镜像（Enhanced Image）的是三层交换机，不但运行静态路由和RIP动态路由，也可以运行OSPF，EIGRP，BGP等动态路由尾号F ：全功率GBIC，是将千兆位电信号转换为光信号的接口器件。

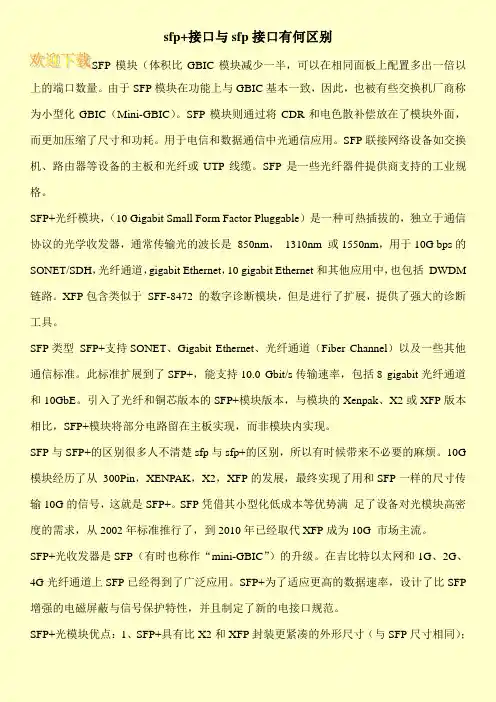

sfp+接口与sfp接口有何区别
sfp+接口与sfp接口有何区别SFP模块（体积比GBIC模块减少一半，可以在相同面板上配置多出一倍以上的端口数量。
由于SFP模块在功能上与GBIC基本一致，因此，也被有些交换机厂商称为小型化GBIC（Mini-GBIC）。
SFP模块则通过将CDR和电色散补偿放在了模块外面，而更加压缩了尺寸和功耗。
用于电信和数据通信中光通信应用。
SFP联接网络设备如交换机、路由器等设备的主板和光纤或UTP线缆。
SFP是一些光纤器件提供商支持的工业规格。
SFP+光纤模块，（10 Gigabit Small Form Factor Pluggable）是一种可热插拔的，独立于通信协议的光学收发器，通常传输光的波长是850nm，1310nm 或1550nm，用于10G bps的SONET/SDH，光纤通道，gigabit Ethernet，10 gigabit Ethernet和其他应用中，也包括DWDM 链路。
XFP包含类似于SFF-8472 的数字诊断模块，但是进行了扩展，提供了强大的诊断工具。
SFP类型SFP+支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。
此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。
引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现。
SFP与SFP+的区别很多人不清楚sfp与sfp+的区别，所以有时候带来不必要的麻烦。
10G 模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。
SFP凭借其小型化低成本等优势满足了设备对光模块高密度的需求，从2002年标准推行了，到2010年已经取代XFP成为10G 市场主流。
SFP+光收发器是SFP（有时也称作“mini-GBIC”）的升级。
带你认识SFP光模块、SFP+光模块
带你认识SFP光模块、SFP+光模块今天主要跟大家聊聊SFP光模块与SFP+光模块的主要知识，希望能够对大家更好地认识这两款光模块有所帮助。
一，概念（1）SFP光模块全称Small Form-Factor Pluggable，即：小型热插拔光收发一体模块。
虽然SFP模块体积比GBIC模块小一半，只有大拇指大小，但它却可以在相同的面板上配置多出一倍以上的端口数量。
SFP模块的其他功能基本和GBIC一致。
有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC)。
（2）SFP+光模块用于10Gbps以太网和8.5Gbps光纤通道(Fibre Channel)系统的最新可插拔光纤模块。
SFP+具有比X2和XFP封装更紧凑的外形尺寸，且功耗不到1W。
此外，它可提供比10Gbps器件更高的安装密度。
二，构成（1）SFP光模块SFP光模块由激光器（包括发射器TOSA跟接收器ROSA)和线路板IC及外部配件构成，外部配件则有外壳、底座、PCBA、拉环、卡扣、解锁件、橡胶塞组成，为了辨认方便一般以拉环的颜色辨别模块的参数类型。
（2）SFP+光模块SFP+光模块属于SFP光模块系列，其构成与SFP光模块类似。
SFP+光模块把用于时钟和数据恢复的电路从芯片中转移到线卡上，把线卡的密度从XFP的每块16个提高到24个，做到了真正的降低成本。
三，分类（1）SFP光模块①按照速率分：有155M/622M/1.25G/2.125G/4.25G/8G/10G，其中155M和1.25G市场上用的较多；②按照波长分：有850nm/1310nm/1550nm/1490nm/1530nm/1610nm,波长是850nm为SFP多模，传输距离在2KM以下，波长是1310/1550nm的为单模，传输距离在2KM以上，相对来说这三种波长的价格较其他波长要便宜；③按照距离分：有短距、中距、长距；④按照传输模式分：电口、单模(光纤黄色)、多模(光纤橙色)；⑤SFP光模块的特殊类型包括：BIDI-SFP、电口SFP、CWDM SFP、DWDM SFP、SFP+光模块等。
思科GLC-LH-SM SFP光模块详解
SFP 光模块和传统光模块相比，更容易维护，并且能以高达5Gbps 的速度进行数据传输。
飞速光纤（）将在本文中重点介绍Cisco GLC-LH-SM SFP 光模块。
1、SFP 光模块介绍SFP 光模块支持通信标准，包括同步光网络（SONET）/同步数字体系（SDH），千兆以太网和光纤通道。
它们还允许通过基于时分复用的WAN 以太网和千兆以太网LAN 数据包，以及通过分组交换网络传输E1/T1流。
SFP 光模块具有多种可分离的多模和单模光纤接口，允许用户根据网络所需的通信范围选择合适的光模块。
SFP 光模块的信号传输速率范围是100Mbps 到4Gbps，这些SFP 光模块的传输距离在500m 到100km 之间，SFP 光模块的工作波长通常为850nm，1310nm 和1550nm。
2、Cisco GLC-LH-SM SFP 光模块介绍Cisco GLC-LH-SM SFP 光模块的传输速率是1.25Gbps，波长为1310nm，支持最大的传输距离是20km。
另外，Cisco GLC-LH-SM SFP 光模块支持热插拔和双纤双向传输，主要应用于1000BASE-LX千兆以太网领域，外观如下图所示。
Cisco GLC-LH-SM SFP 光模块是最常用的SFP 光模块之一，其主要功能是与网络高速线缆连接，并增加网络设备（如主板，路由器和媒体转换器）之间的连接。
GLC-LH-SM SFP 光模块通常具有不同的发射器和接收器类型，可以让消费者根据具体情况而选择。
Cisco GLC-LH-SM SFP 光模块具有较高密度的双LC 接口以及较小的光纤连接器，适用于单模光纤和多模光纤使用，在多模光纤上的传输距离为10km 或550m。
Cisco GLC-LH-SM 光模块符合千兆以太网的IEEE 标准，且种类很多，以确保用户能够根据自己的需要做出最好的选择。
3、Cisco GLC-LH-SM SFP 光模块推荐思科GLC-LH-SM SFP 光模块详解产品型号产品名称GLC-LH-SM-20思科（Cisco）GLC-LH-SM-20SFP千兆光模块GLC-LH-SM思科(Cisco)GLC-LH-SM SFP千兆光模块结论Cisco GLC-LH-SM SFP光模块可以兼容其它主要品牌的网络设备。
思科光模块简介
思科公司是全球领先的网络解决方案供应商。
可以说，依靠自身的技术和对网络经济模式的深刻理解，思科成为了网络应用的成功实践者之一。
思科主要产品有交换机，无线系统；开放式网络系统，安全系统，软件，模块和接口，以及网络管理和自动化系统。
思科还生产专业的光模块，其中包括先进的SFP 光模块。
思科已经投资了大量资金来保持思科SFP 标准的品质。
凭借优质的原材料、熟练劳动力、先进的生产设备、高效的主机设备，在网络中提供灵活性，并大幅度的节省了维护系统所需的开销。
今天，我们主要来介绍的是思科SFP 和GBIC 光模块。
GBIC 光模块是一种可热插拔输入/输出设备，插入千兆位以太网端口或插槽，完成网络连接。
GBIC 是也是一种收发器标准，通常与千兆以太网和光纤通道配合使用，主要应用于千兆以太网交换机和路由器。
通过这一装置，用户能够利用多模或单模光纤端口沿着布线生成连接。
GBIC 收发器自带多源协议，所以制造商无需花费额外成本来建立自己的标准，并解决各种兼容性问题。
在GBIC 光模块的帮助下，千兆网络设备可以直接连接到铜线，单模光纤端口，或任何其他多模光纤端口。
GBIC 光模块适用于千兆以太网集线器与任何和交换机平台之间的互连。
GBIC 光模块有各种升级版，最新的SFP 光模块（又称mini-GBIC ），为企业和服务供应商提供简便的设置网络中的光纤通道和千兆以太网连接的能力。
SFP 光模块支持同步光纤网落思科光模块简介电信和数据通信领域的应用越来越广泛。
SFP封装–热插拔小封装模块，目前其最高速率可以达到10G，大多采用LC接口。
光模块的这个模型涵盖范围广泛，包括各类不同的波长和工作距离，用于城域网接入，数据中心，以及环网，校园和存储区域网络。
思科承诺，他们口号就是，在提供了协议、速度、到达和传输介质方面提供一系列广泛的选择。
他们为客户提供了更宽范围的光纤接口，该接口可通过同轴电缆或双绞线电缆分离为单/多模光纤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
思科GLC-T、GLC-TE与SFP-GE-T电口模块有何区别？
思科GLC-T、GLC-TE与SFP-GE-T光模块都是千兆电口光模块、都具有RJ45接口、传输距离都是100m，是数据中心、接入网、存储区域网等应用中一种节省成本的千兆以太网连接解决方案，因此这三种型号的光模块常常会让人难以区分，下面易天光通信就将这三种光模块做一个对比说明，看看它们究竟有什么不一样。
GLC-T、GLC-TE与SFP-GE-T光模块参数
从上表中我们可以看出在工作温度上GLC-T光模块和后两者是不一样的，GLC-TE光模块可以作为GLC-T光模块的替代品；SFP-GE-T光模块具有前两者都没有的NEBS 3 ESD功能。
NEBS 3 ESD功能又该怎么理解？
NEBS 3 ESD是什么意思？
NEBS是网络设备建筑系统的缩写，是构建可承受各种环境压力的网络设备的一套标准，NEBS 有三个等级：1级，2级和3级。
1级是指需要与环境的最小兼容性的情况；
2级适用于产品有限的可操作性；
3级（NEBS 3 ESD）认证保证了设备的最大可操作性，它还证明设备在恶劣的环境条件下表
现良好，不会干扰周围的其他电子设备，NEBS 3级认证的网络设备在关键业务应用中至关重要。
也就是说，与GLC-T或GLC-TE相比，SFP-GE-T光模块它可以承受更大的应力，更不容易发生故障。
如何选择思科SFP-GE-T、GLC-TE和GLC-T光模块?
事实上这三种光模块达到的传输效果是相似的，选择何种光模块都能实现千兆传输，不过值得注意的是，原装的思科GLC-T和SFP-GE-T光模块在2017年6月1日已经终止销售，并被GLC-TE光模块取代。
如果直接与电信公司（对NEBS有要求）交易的话，需要选择具有NEBS 3 ESD功能的SFP-GE-T 光模块。
GLC-T和GLC-TE光模块的成本较低，也能满足千兆以太网的需求
思科GLC-T、GLC-TE与SFP-GE-T光模块在数据中心、企业网等应用中都有十分广泛的应用，它常用在思科（Cisco）Catalyst 2970/3560/3750等网络设备中，提供10/100/1000Mbps的传输速率。
易天光通信提供的光模块可满足国内外市场大量需求，与所有品牌交换机100%兼容。
