幕墙施工技术交底记录
技术交底书
（二）后置埋件安装技术交底
1、施工工艺
用冲击钻在砼结构上钻①14m的孔，孔深不小于115mm
用毛刷或风筒将孔清理干净，反复清洁三次，孔不得有余灰或积水。
植入胶管，将螺杆插入孔中并轻轻旋转，使螺杆与胶充分接触，等胶固化后将锚板罩在砼结构面上。
套上后置钢板、螺母，将锚板固定在正确的位置。
2、注意事项
与锚扳相接的砼墙面应平整，锚板安装定位后表面应竖直，以便锚板受压时受力均匀。
墙面如不平整需剔凿涂砂浆。
为保证树脂胶与砼之间的粘接力，要求孔清洁干净，孔壁上不得有浮灰、积水、碎石。
为保证锚筋与树脂胶之间的粘接力，要求锚筋表面无镀锌、无油漆、无锈斑污渍。
锚筋的锚固深度不得小于115mm锚筋端头伸出螺母5--7mm为宜。
锚筋长度在满足以上两点的前提下可根据现场情况调整。
在插入锚筋时，应尽量使溢出的胶分布在锚板与砼墙面之间的缝隙。
3、校正
a、埋件平面位置偏差允许10mm
b、标高偏差10mm
c、表面平整度w 5mm
检查埋件下方混凝土是否填充充实，如有空洞现象应上报项目部。
B本工程采用短槽式T型挂件和L型挑件，在石材上开短槽，用不锈钢勾板挂件挂在钢龙骨上，不锈钢勾板挂件与石材开槽端部接触处加弹性胶垫，不锈钢挂件与槽口间填充石材结构胶，使挂件与石材成为一体，保证石材槽口的强度和结构弹性.
1 、在石材上下边开两个槽长为100士2mm槽深为20mm宽为7 士1mm 的短槽，两短槽距板两端部的距离不得小于石材厚度的3倍且不小于90mm
不大于180mm
2、开槽后的石板不得有损坏、暗裂或崩裂现象，槽口应打磨成45°倒角，槽应光滑、洁净。
3、石材开槽后应用高压水冲干净或用水和刷子清理，不允许有残存的石
屑，严禁用溶剂型和化学清洁剂洗石材。
C 幕墙龙骨安装到位并经监理单位验收合格后，进行石材安装工作。
石材安装前应吊垂线及挂设水平控制线。
石材安装过程中，严格按照设计尺寸排列石材，整体调整，避免误差积累。
石材留缝须保证8mm并保证留缝一致。
石材安装位置确定后，注入专用胶（严禁用云石胶）以固定石材，胶缝注胶要填充饱满密实，如使用A、B胶时拌合比例要严格按使用说明操作，否则易造成胶体呈半凝固状态。
石材质脆易碎，遇碰撞、咼温往往破损；如有铁锈则被污染。
石材破损
后难以修复，所以在施工期间必须米取措施保护已完工的石材幕墙。
1、墙板上墙后如果胶缝（密封槽口）较深可用聚乙烯发泡垫杆填塞，但要保证耐候硅酮密封胶的施工厚度控制在3.5〜4.5mm之间，太薄对保证密封和防止雨水渗漏不利，太厚了当胶受拉力时容易被拉断破坏，使密封和防渗漏失效。
耐候硅酮密封胶的施工宽度不小于厚度的二倍或根据实际接缝宽度决定。
2、耐候胶在接缝要形成两面粘结，不要三面粘结，否则胶在受拉时容易撕裂，将失去密封和防渗漏作用。
为防止形成三面粘结，在耐候胶施工前用无粘结胶带施于缝隙的底部，将缝底与胶分开。
（七）铝单板安装技术交底
铝板在加工厂已预制完成，每块铝板都有标号，对整个铝板面横向、竖向龙骨上弹设铝板安装中心定位线，所弹墨线几何尺寸应符合要求，墨线必须清晰；
a铝板的安装顺序基本是从里往外推进，安装后的铝板保持平整，协调；
b依据编号图的位置，进行铝板的安装，安装铝板要拉横向、竖向控制线, 因为整个钢架总有一些不平整，铝板支承点处需进行调整垫平；
c铝板在搬运、吊装过程中，应竖直搬运，不宜将铝板饰面上下平抬搬运，
这样可避免铝板的挠曲变形；
d铝板安装过程中，依据设计规定的螺钉的数量进行安装，不得有少装现象，安装过程中，不但要考虑平整度，而且要考虑分格缝的大小及各项指标，控制在误差围。
（八）玻璃幕墙安装技术交底
a玻璃面板与骨架的固定：
范文范例精心整理
国力艺典装饰工程有限公司希尔顿大酒店项目部word完美格式。
玻璃幕墙技术交底记录
玻璃幕墙技术交底记录1. 项目背景本项目为位于深圳市福田区CBD核心区域的标志性建筑，设计师采用了现代化的玻璃幕墙设计。
本文档的目的是对玻璃幕墙的施工技术进行交底，确保施工质量和安全。
2. 施工方案2.1 玻璃幕墙类型根据设计要求，本项目采用双层点支式玻璃幕墙。
选用10mm钢化玻璃，中空层宽度为15mm。
2.2 轴向量算按照墙体结构设计，计算出玻璃幕墙的载荷并进行轴向量算。
按照玻璃幕墙设计规范，进行弯曲、抗剪等计算，得出玻璃幕墙结构的稳定性。
2.3 点支式玻璃幕墙系统采用铝合金点支式玻璃幕墙门窗系统，该系统具有结构稳定性好、密封性能强、装配方便等优点。
2.4 玻璃幕墙连接方式玻璃幕墙主体结构使用钢铝复合材料，橡胶密封条采用特殊的UV抗老化胶条，扣件、封胶采用不锈钢材料，以保证玻璃幕墙的结构稳定和密封性能。
2.5 玻璃幕墙检验玻璃幕墙施工完毕后，应进行全面检查，确保安装质量和达到设计要求。
检查主要内容包括玻璃质量、尺寸精度、密封性、结构性能等。
3. 施工安全3.1 具体工作1.施工之前，应根据现场具体情况制定安全施工措施。
2.工人必须经过岗前培训，掌握相应的安全操作规范和必要的施工技能。
3.搭设脚手架、安全网等施工设施，保证工作平台安全牢固，作业人员经过检查后方可上岗。
4.经常进行安全检查和隐患排查，发现安全隐患时及时整改。
3.2 安全注意事项1.玻璃搬运过程中，应注意操作规范，防止玻璃折断。
2.安装程序中，玻璃应先插入支架，再固定好橡胶密封条，最后安装螺钉。
3.施工过程中，应注意防风、防雨，确保工人的人身安全。
4.设计、施工单位要按规定保持相关资料备查。
4. 施工周期预计玻璃幕墙施工周期为3个月，具体时间根据工程实际进度调整。
5. 竣工验收经过竣工验收，各项技术指标符合设计要求和相关规范时，可以交付使用。
6.本文档针对玻璃幕墙施工技术进行交底，详细说明了玻璃幕墙的类型、轴向量算、点支式玻璃幕墙系统、连接方式、检验等方面内容，确保玻璃幕墙的质量和安全。

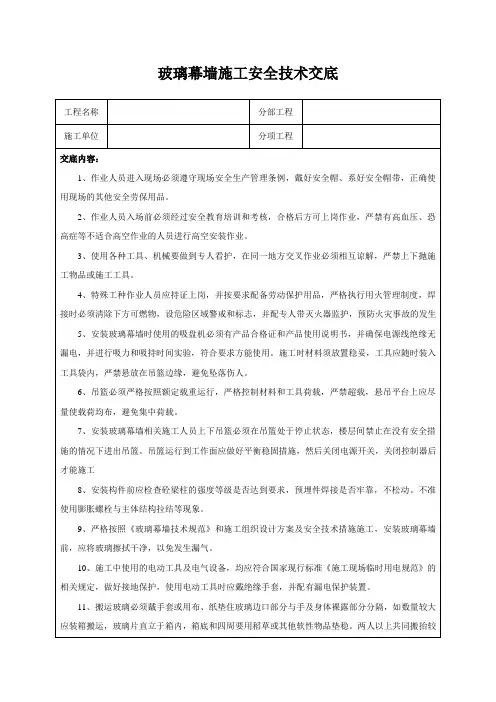

玻璃幕墙施工安全技术交底
交底人：
日期：年月日
被交底人：
日期：年月日
6、吊篮必须严格按照额定载重运行，严格控制材料和工具荷载，严禁超载，悬吊平台上应尽量使载荷均布，避免集中荷载。
7、安装玻璃幕墙相关施工人员上下吊篮必须在吊篮处于停止状态，楼层间禁止在没有安全措施的情况下进出吊篮。吊篮运行到工作面应做好平衡稳固措施，然后关闭电源开关，关闭控制器后才能施工
8、安装构件前应检查砼梁柱的强度等级是否达到要求，预埋件焊接是否牢靠，不松动。不准使用膨胀螺栓与主体结构拉结等现象。
9、严格按照《玻璃幕墙技术规范》和施工组织设计方案及安全技术措施施工，安装玻璃幕墙前，应将玻璃擦拭干净，以免发生漏气。
10、施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电规范》的相关规定，做好接地保护，使用电动工具时应戴绝缘手套，并配有漏电保护装置。
11、搬运玻璃必须戴手套或用布、纸垫住玻璃边口部分与手及身体裸露部分分隔，如数量较大应装箱搬运，玻璃片直立于箱内，箱底和四周要用稻草或其他软性物品垫稳。两人以上共同搬抬较大较重的玻璃时，要互相配合，呼应一致。
玻璃幕墙
工程名称
分部工程Biblioteka 施工单位分项工程交底内容：
1、作业人员进入现场必须遵守现场安全生产管理条例，戴好安全帽、系好安全帽带，正确使用现场的其他安全劳保用品。
2、作业人员入场前必须经过安全教育培训和考核，合格后方可上岗作业，严禁有高血压、恐高症等不适合高空作业的人员进行高空安装作业。
3、使用各种工具、机械要做到专人看护，在同一地方交叉作业必须相互谅解，严禁上下抛施工物品或施工工具。
金属幕墙工程施工技术交底
金属幕墙工程施工技术交底一、工程概况本次工程为XXX项目金属幕墙工程，位于XXX地区，主要包括金属幕墙面板、框架、连接件等施工内容。
金属幕墙工程是建筑外墙装饰和节能的重要组成部分，其施工质量直接影响到整个建筑的外观和使用功能。
二、材料要求1. 金属幕墙面板：本工程采用XXX品牌铝合金幕墙面板，材质为XXX，厚度为XXX，表面处理为XXX。
2. 框架：本工程采用XXX品牌铝合金框架，材质为XXX，厚度为XXX，表面处理为XXX。
3. 连接件：本工程采用XXX品牌不锈钢连接件，材质为XXX，表面处理为XXX。
三、施工工艺1. 测量放线：根据建筑物的结构和设计要求，进行精确的测量放线，确保幕墙的位置和尺寸准确无误。
2. 框架安装：按照放线结果，安装铝合金框架，确保框架的水平和垂直度符合设计要求。
3. 面板安装：将铝合金面板安装到框架上，注意调整面板的水平和垂直度，确保面板的密封性和稳定性。
4. 连接件安装：安装不锈钢连接件，连接件应牢固可靠，连接面板和框架，确保整体的稳定性和安全性。
5. 防雷接地：根据设计要求，进行防雷接地施工，确保幕墙的防雷性能。
6. 验收：施工完成后，进行验收，确保施工质量符合设计和规范要求。
四、施工要求及注意事项1. 施工前，应认真阅读设计图纸和施工方案，了解施工要求和技术要点。
2. 施工过程中，应严格遵守施工方案和操作规程，确保施工安全和质量。
3. 幕墙面板和框架的安装应严格按照放线结果进行，确保位置和尺寸准确无误。
4. 连接件的安装应牢固可靠，连接面板和框架，确保整体的稳定性和安全性。
5. 防雷接地施工应符合设计要求，确保幕墙的防雷性能。
6. 施工过程中，应做好成品保护，防止幕墙面板和框架受损。
7. 施工完成后，应进行验收，确保施工质量符合设计和规范要求。
五、质量标准1. 幕墙面板和框架的安装应符合设计和规范要求，位置和尺寸准确无误。
2. 连接件的安装应牢固可靠，连接面板和框架，整体稳定性和安全性。
铝板幕墙技术交底记录(DOC)
铝板幕墙技术交底记录背景介绍在现代建筑中，幕墙系统应用越来越广泛，逐渐成为建筑结构的一个重要组成部分。
其中，铝板幕墙是一种比较常见的幕墙形式。
其通过在建筑外墙表面铺设铝板，增加了建筑的美观性和整体性。
本文将对铝板幕墙的施工技术进行交底记录。
设计要求1.根据建筑的外观和风格进行铝板幕墙的设计。
2.铝板幕墙的面积和数量应符合建筑结构和规定。
3.铝板幕墙应采用防火、防水材料。
材料选择1.铝板：使用质量和厚度稳定的3000系列或5000系列铝板。
2.支架：使用镀锌钢管或铝合金支架。
3.隔热层：根据设计要求选用恰当的隔热材料。
4.密封胶：使用硅酮密封材料或有机硅密封材料。
施工流程1.确定施工方案：根据幕墙设计图纸制定详细的施工方案，包括施工顺序、支架fixing点和钢架的位置、铝板的尺寸和厚度、密封胶的种类等。
2.加工铝板：按照尺寸要求在工厂进行铝板的切割和折弯加工，以确保铝板的精度和质量。
3.安装支架：安装钢架支架，按照设计要求和制图要求定位支架fixed点、调整水平和垂直度。
并进行安全检查。
4.安装隔热层：根据设计要求安装隔热材料，避免钢架和铝板直接接触，减少能量传递和热量流失。
5.安装铝板：按照铝板铺设图纸要求进行铝板的铺设，与钢架连接固定。
检查安装位置和精度，保证铝板与钢架之间的距离均匀6.进行胶条密封：在铝板与钢架的连接处添加并压缩密封胶条，确保幕墙的密封性能和防水性能。
7.完成施工：检查铝板和支架间是否有螺丝露出，将铝板的表面进行整理和清洁，以保证铝板幕墙施工质量的整体性。
安全注意事项1.施工过程中要确保人员安全，个人防护措施要到位，如穿戴好安全鞋，佩戴安全帽等。
2.在施工现场建立明显警示标志，禁止未经过培训和没有证明的人员接近施工现场。
3.检查钢架、铝板等材料是否有锋利边角，如有要进行处理，保证安全施工。
4.在进行铝板幕墙安装时，严格执行规范要求，对于构件与铝板的连接等，要确保固定牢固。
本文针对铝板幕墙的技术交底进行了详细的介绍。
幕墙施工技术交底记录大全
②截面是否与设计的相符（包括截面高度、角度、壁厚等）；
（2）基本操作说明：
1）熟悉图纸的过程是对整个工程的了解，在施工前对施工面的图纸。做出了全面了解，弄清整个位置的主导尺寸、转角、收口的处理方式，以及整个建筑设计的风格，并对整个施工组织设计有明确的认识，对施工进度的控制做到心中有数，同时根据实际情况编制切实可行的施工方法、方案。
2）在正式施工前，要进行施工准备，准备的内容有：
）进行水平分割：水平线拉好调整后，进行水平分割，进行水平分割前必须作好以下准备工8作：
、查看图纸分格；a、明了分格线与定轴线的关系；b c、找出定位轴线的准确位置；、准备好工具，同时对卷尺等测量仪器材进行调校；d e、确定分割起点的定位轴线。整个准备工作作好后着手水平分割，一般三人同时进一人主尺；一人复尺；一人定位。每次分割后都要进行复检。行，
3、竖框安装工艺及技术方案
幕墙构件的现场施工方法和技术措施详见：《玻璃幕墙安装作业指导书》
（1）工艺操作流程：检查竖框型号、规格→对号就位→套心套固定梁下端→穿螺栓固定梁上端→三围方向调正。
（2）基本操作说明：
1）检查竖框型号、规格：安装前先要熟悉图纸，同时熟悉订料图，准确了解各部位使用何种竖框，避免张冠李戴。检查包括以下几个方面：
一是对已施工工序质量的验收；二是对照图纸要求对下步工作的安排。3）寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼结构连接起来。故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。
4）对照竖框垂线：竖框的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2㎜。
a、人员准备。人员准备包括：人员结构、技术水平、新老工人的搭配等情况。
技术交底记录(幕墙)
交底内容：一、工程量：1、厦门海上城写字楼幕墙各种形式的幕墙工作量如下：（1）南北立面竖明横隐玻璃幕墙：13457.21㎡（2）全隐框玻璃幕墙：3360.49㎡（3）铝单板幕墙：7342.46㎡（含4804.66㎡竖向600MM装饰条）（4）格栅幕墙：2115.87㎡（5）玻璃栏板：187.83㎡（6）铝合金百叶、铝合金门：92.9㎡（7）屋顶钢结构、西面飞翼钢结构、雨棚钢结构：40吨（6）外墙涂料：10947.38㎡二、工程概况：结构形式：框架-剪力墙结构；建筑防火分类：耐火等级一级；建筑抗震设防类别：七度；建筑合理使用年限：50年；幕墙设计使用年限：25年；气候分区：夏热冬暖地区；三、设计取值：（1）基本风压：0.8KN/M2（50年一遇）（2）基本雪压：基本无雪压（3）地表粗糙度：A类（4）抗震设防：7度（5）防雷设计：二类四、各类型幕墙说明（1）A、竖明横隐半隐框玻璃幕墙（铝合金龙骨、外置进深600m m装饰条）此类型幕墙位于办公塔楼南北立面系统结构形式：框架式铝材：办公塔楼立柱采用210系列铝合金隔热型材，顶底横梁采用140系列铝合金普通型材，开启扇下横梁采用采用80系列铝合金普通型材；室内型材可视部分表面粉末喷涂，室外型材可视部位为氟碳喷涂，不可视部分阳极氧化，铝合金状态6063A-T5。
办公塔楼非开启扇处落地玻璃采用10LOW-E+12+10mm钢化中空玻璃，开启扇下方落地玻璃及开启扇玻璃均采用6LOW-E+12A+6mm钢化中空玻璃，层间采用采用8mm镀膜钢化玻璃1.5mm背衬镀锌钢板（表面粉末喷涂处理）；装饰条：钢龙骨组成钢桁架（截面尺寸详见大样节点），外包3mm铝单板（颜色同铝合金型材室外颜色，氟碳喷涂）；其它：层间玻璃面板后面背衬1.5mm背衬镀锌钢板（表面粉末喷涂处理），铝单板背部为高度大于800mm的防火裙墙，防火裙墙下方采用1.5mm厚镀锌钢板包裹100mm厚防火岩棉,上方采用1mm厚镀锌钢板包裹100mm厚隔音棉，钢板与结构以及钢板拼接之间缝隙处采用防火密封胶密封。
玻璃幕墙施工技术交底记录
玻璃幕墙施工技术交底记录
背景
本次施工是在某高层商业建筑中对幕墙进行改造升级，原幕墙存在一些老化和渗漏问题。
本次施工目的是为了使幕墙更稳定、更安全、更美观。
施工内容
1. 原幕墙的拆除工作：首先需要对原有的幕墙进行拆除，包括外墙的玻璃、铝板、角码等。
2. 工艺处理工作：在幕墙的处理中，需要有工艺工作处理。
对于隔热、隔音、防水等工作都需要进行处理，以保证施工后的幕墙稳定且不会出现渗漏问题。
3. 新幕墙的安装：拆除了原有幕墙之后，需要安装新的幕墙。
在这个过程中需要使用钢结构来支撑幕墙，然后再进行铝板和玻璃的安装工作。
难点
1. 钢结构的处理：钢结构需要按照幕墙的尺寸和形状进行制作和安装，且需要注意焊接的质量。
2. 玻璃的安装：玻璃的安装是整个幕墙施工的难点。
在这个过程中，需要对玻璃的尺寸和规格进行精确测量，并根据所量出的尺寸和规格来行安装玻璃。
安全措施
1. 施工期间需要进行高空作业，因此需要穿戴防护装备，包括安全带、安全帽、安全绳、防滑鞋等。
2. 需要对施工现场进行严格的警示标识，防止行人误入危险区域。
3. 对于施工人员需要定期的进行安全教育和培训，保障安全施工。
以上为玻璃幕墙施工技术交底记录。
在施工过程中，我们会按照所制定的施工方案进行施工，并严格按照要求进行监督和检验，确保幕墙的安全、稳定和美观。
幕墙技术安全交底记录范本模板
一、工程名称：[请填写工程名称]二、记录编号：[请填写记录编号]三、交底类别：[请填写交底类别，如：施工图纸交底、施工组织设计交底、分部工程施工（施工方案）技术交底等]四、交底时间：[请填写交底时间]五、交底地点：[请填写交底地点]六、交底人：[请填写交底人姓名及职务]七、接受交底人：[请填写接受交底人姓名及职务]八、交底内容：1. 工程概况及施工要求- [简要介绍工程概况，包括工程规模、结构类型、幕墙类型等]- [明确施工要求，如质量标准、进度要求、安全要求等]2. 安全技术措施- 人员安全- 作业人员入场前必须经过入场教育考试合格后方可上岗作业。
- 作业人员进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带扣。
- 严禁赤背、穿拖鞋、酒后作业，严禁吸烟、追逐打闹。
- 设备安全- 施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定。
- 电动工具应定期检查，确保安全可靠。
- 材料安全- 所有材料应按照规定存放，不得超高码放，堆放区域应保持通风、干燥。
- 搬运强制幕墙构件时，应检查索具和吊运机械设备，吊料下方严禁站人。
- 施工环境安全- 每班作业前应对脚手架、操作平台、吊装机具的可靠性进行检查，发现问题及时解决。
- 高空作业时，必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内。
- 高空焊接作业时，应严格执行现场用火管理制度，下方应设防火斗，并配备灭火器材，设专人旁站，防止发生火灾。
- 雨雪天和四级以上大风天气，严禁进行幕墙安装施工及吊运材料作业。
3. 应急措施- 制定应急预案，包括火灾、触电、高空坠落等事故的应急处理措施。
- 定期进行应急演练，提高作业人员应对突发事件的能力。
4. 交底要求- 接受交底人员应认真听取交底内容，确保理解并掌握安全技术措施。
- 接受交底人员应在交底记录上签字确认。
九、交底记录[请接受交底人员在此处签字确认]十、备注[如有其他事项，请在此处填写]交底人：__________________ 接受交底人：__________________日期：__________________。
石材幕墙安全技术交底记录模板
一、工程名称：____________________二、记录编号：____________________三、交底类别：____________________四、交底日期：____________________五、施工单位：____________________六、分项工程名称：石材幕墙工程七、交底内容：1. 施工前准备（1）施工人员必须经过专业培训，取得相关证书，了解石材幕墙施工安全规范。
（2）施工前对施工现场进行全面检查，确保场地平整、排水畅通，消除安全隐患。
（3）施工前对施工人员进行安全教育，提高安全意识。
2. 施工工艺（1）石材加工：石材加工应符合设计要求，表面平整、尺寸准确，无裂纹、崩角等缺陷。
（2）龙骨安装：龙骨安装应稳固、垂直，间距均匀，连接牢固。
（3）石材安装：石材安装应平整、牢固，缝隙均匀，表面无划痕。
（4）密封处理：石材与龙骨、石材与石材之间应采用密封胶密封，防止渗水。
3. 安全措施（1）高处作业：高处作业人员必须佩戴安全帽、安全带，并采取防坠落措施。
（2）起重作业：起重作业应严格遵守《起重作业安全规程》，确保吊装安全。
（3）用电安全：施工现场用电设备必须符合国家相关标准，严禁私拉乱接电线。
（4）消防安全：施工现场应配备足够的消防器材，并定期检查维护。
4. 环境保护（1）施工现场应保持整洁，及时清理废弃物。
（2）施工过程中产生的噪音、粉尘等污染物应采取有效措施进行控制。
5. 应急预案（1）制定应急预案，明确事故报告、救援、疏散等流程。
（2）定期进行应急演练，提高应急处置能力。
八、交底人：____________________九、接受交底人：____________________十、备注：1. 施工过程中，如遇特殊情况，应及时上报并采取相应措施。
2. 施工过程中，如发现安全隐患，应立即停止施工，消除隐患后方可继续施工。
3. 本安全技术交底记录应保存至工程竣工。
4. 施工单位应严格按照安全技术交底要求进行施工，确保工程质量和安全。
玻璃幕墙技术交底记录(全部)
一【2 】玻璃幕墙技巧交底记载一. 施工工艺（幕墙）1. 加工制造：A. （1）.幕墙在加工前应对设计施工图进行卖力的校核,并对已建建筑物的主体构造进行复测,按现实尺寸调剂幕墙并经设计单位赞成后方可加工组装.（2）.用于加工的幕墙构件的装备.机具应使产品达到幕墙构件加工请求,量具按期进行检测.（3）.严禁运用过时的耐侯硅酮密封胶.B.加工精度（1）.幕墙构造杆件截料前应进行校直调剂.（2）.幕墙构造杆件截料长度尺寸的许可误差,竖杆±1.0mm,横杆±0.5mm.（3）.截料端头不应有显著加工变形,毛刺不大于0.2mm.（4）.孔位许可误差为±0.5mm;孔距许可误差为±0.5mm;累计误差不大于±1.0mm.（5）.螺纹孔的加工应相符设计请求.（6）.各类构配件尺寸应相符规范请求.二.幕墙安装A. 安装施工预备（1）.构件搬运.吊装时不得碰撞和毁伤.（2）.构件应按品种和规格堆放在特种架子或垫子上;在室外堆放时,应采用破坏措施.（3）.构件安装前应进行磨练与校订;构件应平直.规方,不得有变形和刮痕,不及格的构件不得运用.（4）.构件进行钻空.装配接头芯管,安装衔接附件等帮助加工时,其加工地位尺寸应精确.（5）.玻璃幕墙与主体构造衔接的锚固件,应在主体构造施工完成,混凝土其强度达到请求后方可进行.锚固件应稳固.地位精确,锚固件的标高误差不应大于10mm,锚固件的地位与设计误差不应大于20mm.B. 施工工序（1）工艺流程磨练.分类堆放构件———测量放线———楼层紧固件安装———安装固定支座(竖杆)并抄平.调剂———安装固定支座(横杆)一——安装玻璃密封条.卡———安装玻璃———打耐候胶密封———清扫———验收.交工（2）测量放线主龙骨（竖杆）因为与主体构造锚固,所以地位必须精确,次龙骨（横杆）以竖杆为依托,在竖杆布置完毕后再安装,所以对横杆的弹线可以推落后行.在工作层上放出x.y轴线,用经纬仪定出轴线.再根据各层轴线定出预埋件的地位,并用经纬仪垂直逐层校核,再定各层衔接件的外边线,以便于与主龙骨衔接.放线停止,必须树立自检.互检与专业人员复验轨制.（3）.安装主.次龙骨固定办法为将骨架竖杆型钢衔接件与预埋铁件依弹线地位焊牢,在焊接时要留意焊缝的高度.长度及焊条型号必须相符焊接规范请求.主龙骨安装完毕一根后,必须用程度仪进行调平.固定.将横杆穿插在一穿插件上,后将横杆两头与穿插件固定,并保证反正杆间有一渺小间隙便于温度变化伸缩.穿插件用螺栓与竖杆固定.横.竖杆安装必须相符以下请求：a.立柱与衔接件衔接,衔接件与主体构造与预埋件衔接,应按立轴轴线前后误差不大于2mm.阁下误差不大于3mm.立杆衔接件标高误差不大于3mm调剂.固定. 相临两根立杆衔接件标高误差不大于3mm,同层立柱衔接件标高误差不大于5mm,相临两根立柱距离误差不大于2mm. 立柱安装就位应实时调剂.固定,暂时固定螺栓在紧固后应实时拆除.b.横杆（次龙骨）两头的衔接件以及弹性橡胶垫,应安装稳固接缝周密,应精确安装在立杆的预定地位.相临两根立杆的程度标高误差不大于1mm.同层程度标高误差：当一副幕墙宽度≤35m时,不应大于5 mm;当宽度≥35m时,不应大于7mm.横杆的程度标高应与立柱的嵌玻璃凹槽一致,其表面高下差不大于1mm.统一层横杆应由下而上安装,安装完一层应实时检讨.调剂.固定.c.玻璃幕墙其他重要附件安装应相符以下请求：Ⅰ.有热工请求的幕墙,保温部分宜从内向外安装.当采用内衬板时,周围应套弹性橡胶密封条,内衬板与构件接缝应周密;内衬板就位后,应进行密封处理.Ⅱ.固定防火保温材料用铆钉固定,防火保温层应平整,拼接处不留裂痕.Ⅲ.要做好避雷措施,留意与避雷网的衔接.Ⅳ.现场焊接或高强螺栓紧固的构件固定后,应实时进行防锈处理.玻璃幕墙中与铝合金接触的螺栓及金属配件应采用不锈钢及轻金属成品.（4）.安装玻璃因在临盆成型时已将玻璃固定的凹槽同全部截面一次积存成型,故玻璃安装同铝合金窗安装.立柱安装玻璃时,先在内侧按上铝合金压条,然后将玻璃放入凹槽内,再用密封材料密封.横杆装配玻璃与立柱在构造上不同,横杆支持玻璃的部分成竖直,要清除因密封不严流入凹槽内的积水,外侧需用一条盖板封住.安装时需鄙人框塞垫两块橡胶定位块,其宽度与槽口宽度雷同,长度不小于100mm.然后嵌入内胶条,安装玻璃嵌入外胶条.玻璃幕墙周围与主体构造之间的裂痕,运用防火.保温材料堵塞,表里表面用密封胶中断封闭,保证接缝周密不透水三.质量请求1. 玻璃幕墙与铝合金门窗及其附件应相符设计请求及有关标准划定.2. 玻璃幕墙与铝合金门窗安装必须稳固,预埋件的数目.地位.衔接办法及防腐处理必须相符划定.3. 玻璃幕墙的焊缝高度.长度应经由过程盘算磨练（本工程焊缝高度为6mm）.4. 玻璃幕墙及铝合金门窗与墙体的裂痕应嵌填饱满密实,表面平整滑腻.无裂痕,且要相符设计及有关规范请求.5. 表面应干净.无划痕.碰伤.锈蚀;涂胶表面滑腻平整.厚度平均,无气孔.6. 铝合金安装许可误差项次项目许可误差（mm）1 门窗框对角线长度差≤2000mm 2 mm＞2000mm 3 mm2 平开窗窗扇与框搭接宽度差 1 mm3 同樘门窗相邻扇的横端角高度差 2 mm4 门窗框正.侧面的垂直度 2 mm5 门窗框的程度度 1.5 mm6 门窗横框标高 5 mm7. 幕墙全体外露金属件,从任何角度看均应外表平整,不许可有任何小的变形.波浪.紧固件的凹进或凸起.8. 玻璃安装时,其边缘与龙骨必须保持间隙,使高低.阁下各边闲暇均有保证.同时要防止污染玻璃,特别是镀锌一面. 安装好的玻璃表面应平整,不得消失翘曲现象.9. 在与砌体.混凝土表面接触的金属件,必须做防护处理.10. 幕墙安装许可误差项次项目许可误差mm1 幕墙垂直度幕墙高度小于30m 10 mm幕墙高度大于30m 15 mm2 竖向构件直线度 3 mm3 横向构件程度度小于2000mm 2 mm大于2000mm 3 mm4 同高度相临两根横向构件高度差 1 mm5 幕墙横向构件程度度幅度不大于35m 5 mm幅度大于35m 7 mm6 分隔框对角线差对角线长小于2000mm 3 mm对角线大于2000mm 3.5 mm11.各分项工程施工时必须做样板,经各方验收达到请求后方可大面积施工.四.安全方面安装幕墙的施工对象运用前应进行严厉的检讨,及格后方可运用;施工人员要佩带安全帽.安全带等防护对象;现场焊接时,在焊件下方设接火斗;不准消失乱接电.闸箱无破坏措施.拖地线.一闸多用现象;留意高空坠落,经常检讨电线.电动对象有无漏电现象. 施工技巧负责人交底人接收人日期二质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（预埋.龙骨安装）交底内容：1. 立柱应先与衔接件衔接,然后衔接件再与主体预埋件衔接,并进行调剂和实时固定.2. 立柱安装误差不得积聚,且开启窗处为正公役.3. 立柱与衔接件（支座）接触面之间必须加防腐隔离柔性垫片.4. 上.下立柱之间应留有不小于15mm的裂痕,闭口型材可采用长度不小于250mm的芯柱衔接,芯柱与立柱应慎密合营.5. 立柱先辈行预装,立柱按误差请求初步定位后,应进行自检;对不及格的应进行调校修改.自检及格后,需报质检人员进行抽检,抽检及格后才能将衔接件正式焊接稳固,焊缝地位及请求按设计图纸,焊缝高度不小于7mm,焊接质量应相符现行国度标准《钢构造工程施工质量验收规范》.6. 焊接完毕后应进行二次复核.相邻两根立柱安装标高误差不应大于3mm,同层立柱的最大标高误差不应大于5mm;相邻两根立柱固定点的距离误差不应大于2mm.7. 立柱安装稳固后,必须取掉落上.下两根立柱之间用于定位伸缩缝的标准块,并在伸缩缝处打密封胶.8. 横梁安装必须在土建功课完成及立柱安装落后行,自上而下进行安装;同层自下而上安装,当安装完一层高度时,应进行检讨.调剂.校订.固定,使其相符质量请求.9. 应按设计请求安装横梁,横梁与立柱接缝处打与立柱.横梁色彩邻近的密封胶.10. 横梁两头与立柱衔接处应加弹性橡胶垫,弹性橡胶垫应有20%—35%的紧缩性,以顺应和清除横向温度变形的请求.11. 统一根横梁两头或相邻两根横梁的程度标高误差不应大于1mm.同层标高误差,当一幅幕墙宽度不大于35m时,不应大于5mm;当一幅幕墙宽度大于35m时,不应大于7mm.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（玻璃板块.面板的加工.制造及安装）交底内容：1. 钢化和夹丝玻璃都不许可在现场切割,而应按设计尺寸在工场进行;玻璃切割.钻孔.磨边等加工工序应在钢化进步行.2. 玻璃切割后,边缘不应有显著的缺点,经切割后的玻璃,应进行边缘处理（倒棱.倒角.磨边）,以防止应力分散而产生决裂.3. 中空玻璃.圆弧玻璃等特别玻璃应由专业厂家进行加工.玻璃面板的品种.规格与色彩应与设计请求相符,整幅玻璃的光彩应平均,有较大出入或镀膜脱落的应实时更新.4. 玻璃加工应在专用的工作平台长进行,工作台表面应平整,并有玻璃破坏装配;加工后的玻璃要合理堆放,并做好标记,注明所用工程名称.尺寸.数目等.5. 玻璃组件在安装前应对玻璃及周围的铝框进行干净,保证耐候胶的打胶质量;安装前玻璃的镀膜面应粘贴破坏膜,完工验收前揭去.热反射玻璃安装应将镀膜面朝向室内.非镀膜面朝向室外.6. 面板在安装时应留意破坏,避免碰撞.毁伤或跌落;当面板面积过大或重量较重时,可采用机械安装.7. 幕墙镶嵌时,插入槽口的合营尺寸应按《玻璃幕墙工程技巧规范》（JGJ102-2003）中的有关划定进行校核.隐框.半隐框玻璃幕墙组装许可误差及检讨办法也应相符《玻璃幕墙工程技巧规范》（JGJ102-2003）中的有关划定.8. 玻璃与构件不得直接接触,玻璃周围与构件槽口应保持必定间隙,玻璃的下面边缘必须按设计请求加装必定命量的硬橡胶垫块,垫块厚度不应小于5mm,长度不小于100mm,并用胶条或密封胶密封玻璃与槽口两侧之间的间隙.9. 用于固定面板的勾块.压块或其他衔接件应严厉按设计请求或有关划定履行,严禁少装或不装.10. 面板朋分拼缝应横平竖直.缝宽平均,并相符设计及误差请求.11. 面板安装完毕后,应做好成品破坏.12. 面板干净应采用中性干净剂,对幕墙材料应无任何腐化感化.13.玻璃安装后应先自检,及格后报质检人员进行抽检,抽检量应为总数的5%以上,且不少于5件.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（点式玻璃幕墙安装）交底内容：1. 朋分轴线的测量应与主体构造的测量合营,其误差应实时调剂,不得积聚.2. 安装前,应根据土建构造的基本验收材料相符各项数据,并标注在检测材料上,预埋件.支座面和地脚螺栓的地位标高的尺寸误差应相符相干的技巧划定及验收规范,钢柱脚下的支持预埋件应相符设计请求.3. 钢构造在装卸.运输.堆放的进程中,应防止破坏和变形.钢构造输送到安装地点的次序,应知足安装程序的须要.4. 钢构造的复审定位应运用轴线掌握点和测量标高的基准点,保证幕墙重要竖向构件及重要横向构件的尺寸许可误差相符有关规范及行业标准.5. 构件安装应按现场现实情形及构造型式采用整体或分解拼装.安装的办法施工.6. 肯定几何地位的重要构件,如柱.桁架等应吊装在设计地位上,在松开吊挂装备后应做初步校订,构件的衔接接头必须经由检讨及格后,方可紧固和焊接.7. 对焊缝要进行打磨,清除棱角和尖角,达到滑腻过渡的请求钢构造表面应根据设计请求喷涂防锈.防火漆.8. 对于拉杆驳接构造体系,应保证驳接件地位的精确,紧固拉杆或调剂尺寸误差时宜采用先左后右.由上自下的次序,慢慢固定驳接件地位,以单元掌握的办法调剂校核.9. 不锈钢爪的安装地位要精确.10. 所有在固定孔.点和玻璃衔接的驳接螺栓都运用测力扳手拧紧,其力矩的大小应相符设筹划定值.11. 固定孔.点和驳接爪间的连策应斟酌可调剂的余量.12. 所有的驳接螺栓都运用自锁螺栓固定.13. 玻璃安装前,应检讨校订钢构造主支持的垂直度.标高.横梁的高度和程度度等是否相符设计请求,特别要留意安装孔位的复查.14. 安装玻璃前应干净钢件表面杂物,驳接玻璃底部“U”形槽应装入橡胶垫块,对应于玻璃支持面的宽度边缘处应放置垫块.15. 玻璃安装前应除去玻璃及吸盘上的尘土,根据玻璃重量及吸盘规格肯定吸盘个数.16. 玻璃安装前应先检讨驳接爪的安装地位是否精确,确保无误后,方可安装玻璃.17. 安装玻璃时,应先将驳接头与玻璃在安装平台上装配好,然后再与驳接爪进行安装.为确保对驳接头处的气密性.水密性,必须运用扭矩扳手,根据驳接体系的具体规格尺寸来肯定扭矩大小.18. 玻璃现场初装后,应调剂玻璃高低阁下的地位,保证玻璃程度误差在许可规模内.19. 玻璃全体调剂好后,应进行立面平整度的检讨,确认无误后,才能打密封胶.20. 打胶前应进行干净.21. 打胶前在需打胶的部位粘贴破坏胶纸,留意胶纸与胶缝要平直.22. 打胶时要中断平均,操作次序一般为：先打横向缝,后打竖向缝;竖向胶缝宜自上而下进行,胶注满后,应检讨里面是否有气泡.空心.断缝.搀杂,如有应实时处理.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙（吊挂式全玻璃幕墙.采光顶安装）交底内容：1. 幕墙定位轴线的测量放线必须与主体构造的测量合营,其误差应实时调剂,不得积聚.以免幕墙施工与室表里装潢施工产生抵触,造成阴阳角不朴直和装潢面不平行等缺点.2. 上部承重钢构造安装时,锚拴地位不宜接近钢筋混凝土构件的边缘,钻孔孔径和深度要相符锚拴厂家的技巧规范.3. 每个构件安装地位和高度都应严厉按照放线定位和设计图纸请求进行.承重钢横梁的中间线必须与幕墙中间线相一致,椭圆螺孔中间与幕墙的吊杆螺栓地位一致.4. 内金属扣夹安装必须通顺平直,对焊接造成的偏位要进行调直,表里金属扣夹的间距应平均一致,尺寸相符设计请求.5. 所有钢构造焊接完毕后,应进行隐藏工程质量验收,验收及格后应进行防腐处理.6. 幕墙下部和侧边边框的安装要严厉按照放线定位和设计标高施工,所有钢构造表面和焊缝应进行防腐处理.7. 吊装玻璃前,每个工位的人员必须到位,各类机具.对象必须齐备.正常,安全措施必须靠得住.8. 安装前应检讨玻璃的质量,玻璃不得有裂纹和崩边等缺点.9. 安装玻璃时应进行试起吊.定位后应先将玻璃试起吊2～3cm,以检讨各个吸盘是否稳固;同时,应在玻璃恰当地位安装手动吸盘.绳子和侧边破坏胶套.10. 安装玻璃的高低边框内侧应粘贴低发泡距离胶条,胶条的宽度与设计的胶缝雷同.粘贴胶条时要留出足够的注胶厚度.11. 吊运安装玻璃时,应防止玻璃在起落移位时碰撞钢架和金属槽口.12. 玻璃定位后应重复调剂,使玻璃精确就位.第一块玻璃就位后,检讨玻璃侧边的垂直度,确保今后就位的玻璃高低裂痕相符设计请求.13. 对注胶部位的玻璃和金属表面清洗干净,注胶部位表面必须湿润.14. 注胶工作不能在风雨天进行,防止雨水和风沙侵入胶缝;注胶不宜在低于5℃的低温前提下进行,温度太低胶液会产生流淌,延缓固化时光,甚至会影响强度.15. 采光项一般采用元件式安装,杆件加工好后运往工地.16. 杆件与主支承体系预埋件以焊接或螺栓衔接.17. 玻璃板块与杆件的衔接,明框采用镶嵌法;隐框.全玻采用注胶工艺.18. 镶嵌玻璃时,安装前应在玻璃镶嵌槽底划定部位嵌上密封条,安装时应在玻璃底部加橡胶垫块,安装定位后固定玻璃并打耐候密封胶.19. 采光顶的注胶工艺与玻璃幕墙的注胶工艺雷同.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：金属幕墙.石材幕墙交底内容：1. 安装前,应检讨放线是否精确,并用经纬仪对峙柱.横梁进行贯通测量.尤其是对建筑转角.变形缝.沉降缝等部位进行具体地测量放线.2. 安装衔接件必须按设计图加工,表面处理按现有国度标准的有关划定进行.3. 衔接件焊接时,应采用对接焊,以掌握因焊接产生的变形.焊缝不得有加渣和蔼孔.敲掉落焊渣后,对焊缝应进行防腐处理.4. 立柱与衔接件的连策应采用不锈钢螺栓.在立柱与衔接件的接触面应防止金属电解腐化,所有不同金属接触面上都应防止金属电解腐化.5. 横梁与立柱衔接后,用密封胶密封间隙.6. 防锈处理不能在干燥.多雾及阳光直接暴晒下进行,不能在尚未完整湿润或蒙尘的表面长进行.涂第二层防锈漆或今后涂防锈漆时,应肯定之前的涂层已经固化,其表面经砂纸打磨滑腻.涂漆应表面平均,勿使角部及接口处涂漆过量.7. 金属板表面应平整.滑腻,无肉眼可见的变形.波浪和凹凸不平,金属板无轻微表不雅缺点和色差.8. 金属面板安装前,应检讨对角线及平整度,并用干净剂将金属板靠内面一侧及框表面干净干净.9. 金属板与板之间的间隙应相符设计请求.注耐候密封胶时,需将注胶部位基材表面用干净剂清洗干净.密封胶须注满,不能有闲暇或气泡.10. 防火.保温材料安装在每层楼板与石板幕墙之间不能有闲暇,运用镀锌钢板和防火材料形成防火带.在北方严寒地区,窗框周围嵌缝处运用保温材料防护,防止形成冷桥.11. 石材面板应严厉按编号分类,并留意摆放靠得住.直接衔接式石材幕墙应留意安放每层金属挂件的标高,金属挂件应紧托上层石材面板,而与基层石材面板之间留有间隙.安装时要在石材面板的销钉孔或切槽口内注入大理石胶,以保证石材面板与挂件的靠得住衔接.12. 安装石材面板时宜先完成窗口周围的石材.13. 安装到每一楼层标高时,要留意调剂垂直误差.14. 在托运石材时要有安全防护措施,摆放时下面要垫木方.15. 要按设计请求选用及格和未过时的耐候密封胶注胶.16. 应采用专用干净剂擦洗裂痕处和石材表面.17. 施工中要留意不能有漏胶污染墙面.18.施工完毕后,除去石材表面的胶带纸,用清水和干净剂将石材表面擦洗干净,按请求进行打蜡或刷破坏剂.交底人：年月日接底人：年月日质量技巧交底工程名称分部工程建筑装潢装修分项工程名称：玻璃幕墙.金属幕墙.石材幕墙（防火.保温.防雷.封口）交底内容：1. 幕墙防火.保温施工的请求1）幕墙与每层楼板.隔墙处的裂痕应采用不燃材料填充,防火材料要用镀锌铁板固定,镀锌铁板的厚度应不低于1.5mm;不得用铝板.2）有保温请求的幕墙,保温部分宜从内向外安装.3）防火.保温材料应铺设平整且靠得住固定,拼装处不应留裂痕.4）防火.保温材料应采用铝箔或塑料薄膜包扎,避免防火.保温材料受潮掉效.2. 幕墙防雷节点的安装及请求1）安装防雷体系的不锈钢衔接片时,必须把衔接处立柱的破坏胶纸撕去,不锈钢衔接片必定要与立柱直接接触.2）程度避雷圆钢与钢支座向焊接时,应避免形成虚焊而下降导电机能.3）程度避雷圆钢在衔接时,要严厉按图纸请求保证搭接长度和焊缝的高度.3. 幕墙封口的安装及请求1）建筑女儿墙上的幕墙上封口,其安装应相符设计请求.2）制造钢龙骨时,以女儿墙厚度的最大值肯定钢龙骨架的外轮廓.3）安装钢龙骨应从转角处或两头开端.4）钢龙骨制造完毕后应进行尺寸复核,无误后对其进行二次防腐处理.5）二次防腐处理后应实时通知监理进行隐藏验收,并做好隐藏验收记载.6）安装压顶铝板的次序应与钢龙骨的安装次序雷同;铝板分格应与幕墙分格相一致.7）封口铝板打胶前先把胶缝处的破坏膜撕开,干净胶缝后打胶;封口铝板其他地位的破坏膜,待工程验收前方可撕去.8）幕墙边缘部位的封口,采用金属板或成型板封盖.9）幕墙下端,封口处应设置挡水板,防止雨水渗入室内.三第11页，－共11页。
