多种电源5V、12V、-5V、-12V
多种电源5V、12V、-5V、-12V(并联)
正负5V、正负12V电源制作
本文介绍使用三端稳压模块7805、7905、7812、7912制作正负5V、正负12V电源。
电路图如下：(如有错误,请指出,不能误导他人)
元器件选择：
1.变压器：既然要产生负电压，如不使用特殊芯片，必须使用三端输出的变压器，可选
择15V/10W、15V/30W等，变压器功率要根据实际电路定。
2.整流桥：可以买4个1N4007二极管，或者直接买集成了的整流桥。
3.自锁式开关：这个开关的作用不多说，用哪个输出按哪个开关。
4.2200uF电解电容：也可以使用4700uF电解电容，强调一下，电解电容正负端要接对，
特别是产生负电压的电路里，应该是地相对-12V是高电压。
耐压值25V或50V。
5.0.33uF、1uF电容：陶瓷、独石电容均可，耐压值25V或50V。
6.三端稳压模块：制作实际电源的时候，最好买个散热片，一定要注意管脚定义。
（下
文附图说明）而且为保证模块安全，可在稳压模块输入输出端并联一个二极管，具体电路参考此网页：/view/134401d233d4b14e852468c8.html
7.发光二极管：用于显示工作状态，正负端务必接对。
附录：
7805、7812管脚图
7905、7912管脚图。
24针电脑电源各针脚的定义
24针电脑电源各针脚的定义电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

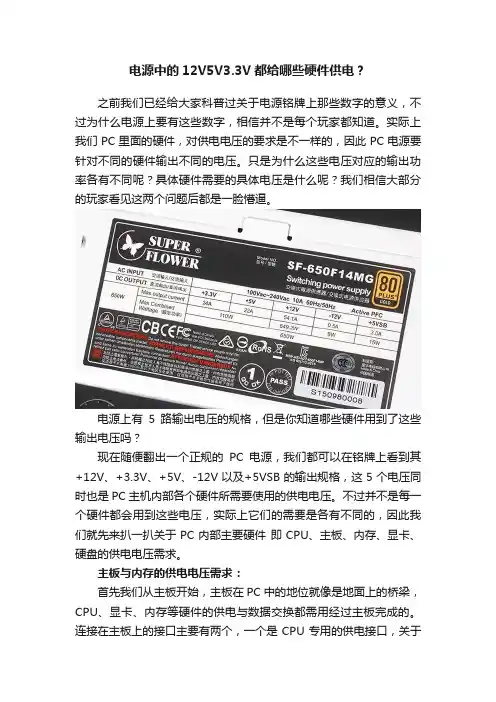

电源中的12V5V3.3V都给哪些硬件供电？
电源中的12V5V3.3V都给哪些硬件供电？之前我们已经给大家科普过关于电源铭牌上那些数字的意义，不过为什么电源上要有这些数字，相信并不是每个玩家都知道。
实际上我们PC里面的硬件，对供电电压的要求是不一样的，因此PC电源要针对不同的硬件输出不同的电压。
只是为什么这些电压对应的输出功率各有不同呢？具体硬件需要的具体电压是什么呢？我们相信大部分的玩家看见这两个问题后都是一脸懵逼。
电源上有5路输出电压的规格，但是你知道哪些硬件用到了这些输出电压吗？现在随便翻出一个正规的PC电源，我们都可以在铭牌上看到其+12V、+3.3V、+5V、-12V以及+5VSB的输出规格，这5个电压同时也是PC主机内部各个硬件所需要使用的供电电压。
不过并不是每一个硬件都会用到这些电压，实际上它们的需要是各有不同的，因此我们就先来扒一扒关于PC内部主要硬件即CPU、主板、内存、显卡、硬盘的供电电压需求。
主板与内存的供电电压需求：首先我们从主板开始，主板在PC中的地位就像是地面上的桥梁，CPU、显卡、内存等硬件的供电与数据交换都需用经过主板完成的。
连接在主板上的接口主要有两个，一个是CPU专用的供电接口，关于这个接口我们后面再说；另外一个则是24pin的主供电接口，这个也是PC中体积最大的供电接口，主要为搭载在主板上的各种硬件进行供电。
24pin主供电接口，5路电压都有涉及主板上的24pin供电接口就用到了PC电源上全部5种供电电压，即+12V、+3.3V、+5V、-12V以及+5VSB，另外还有一个-5V，不过这个电压对应的硬件和接口实际上早已淘汰，因此现在的PC电源已经不再提供-5V供电，在24pin接口中的这一路仅是名义上的存在。
搭载在主板上各种板载芯片主要用到的供电是+5V和+3.3V，而+12V则主要供给PCI-E、PCI插槽以及风扇接口使用，其中PCI-E插槽除了+12V外还会用到+3.3V的供电，PCI插槽则需要用到+12V、-12V以及+5V。
5v稳压电源电路工作原理_概述及解释说明
5v稳压电源电路工作原理概述及解释说明1. 引言1.1 概述引言部分将对文章的主题进行概括性介绍。
本文将重点讨论5V稳压电源电路的工作原理。
在现代电子设备中，稳定可靠的电源是必不可缺的，尤其是5V稳压电源，因为它广泛应用于各种小型家用电子产品和微控制器等领域。
1.2 文章结构本文共分为四个部分：引言、5V稳压电源电路工作原理、概述及解释说明以及结论。
下面将逐一介绍每个部分内容。
1.3 目的本文取得完整深入地阐述5V稳压电源电路的工作原理，并对传统稳压电源的工作原理进行简要说明。
此外，我们还将提供常见的5V稳压电源设计方案，并对这些方案进行解析和评估。
通过本文，读者将能够更好地理解5V稳压电源电路，并在实践中根据实际需求进行选择和改进。
2. 5V稳压电源电路工作原理：2.1 5V稳压电源的定义与作用：5V稳压电源是指能够将输入变化的电压稳定地输出为5V的电源装置。
在许多电子设备和电路中，例如微控制器、传感器、模拟集成电路等，需要一个稳定的电压源以确保它们的正常运行。
5V是一种常用且经典的工作电压，因此5V稳压电源被广泛应用于各种应用领域。
2.2 传统稳压电源工作原理：传统的线性稳压技术通常是使用晶体管或功率二极管组成调整元件，通过不同配置形式来实现对输入电压的调节，并将其输出为稳定的5V。
最常见的线性芯片解决方案是采用三端稳压器（如LM78XX系列）或基准+调整型（如LM317）芯片来实现。
在线性稳压器中，负载和输入之间通过一个可变阻抗来调整使用功率二极管驱动的可变反馈网络产生恒定输出。
然而，这种方法存在一些缺点，包括效率较低、发热量大以及对输入电压变化的响应较慢等。
2.3 常见的5V稳压电源电路设计方案：除了传统的线性稳压器，还有一些其他常见的5V稳压电路设计方案。
其中包括开关稳压器、降压/升压转换器和线性稳压器与开关稳压器组合等。
开关稳压器广泛应用于高效率能量转换领域。
它利用开关元件（通常为MOSFET）和能储存能量的电感来实现输入到输出之间的低损耗切换。
电脑电源输出线颜色意义
电脑电源输出线颜色的含义颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。
电脑ATX开关电源电压值及输出各种电压的作用

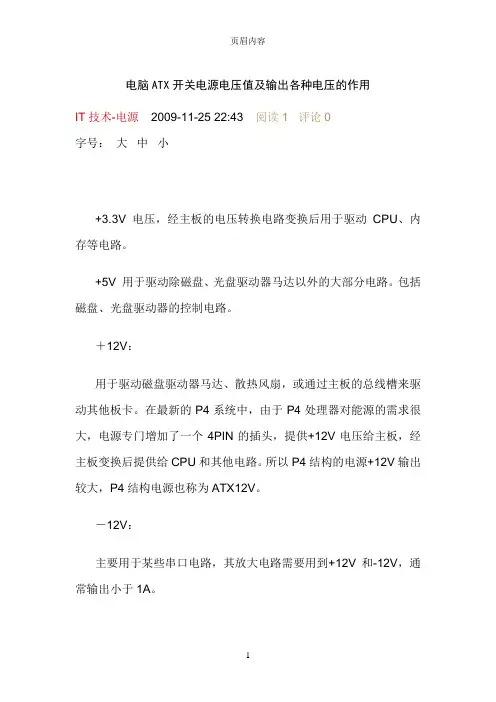

电脑ATX开关电源电压值及输出各种电压的作用IT技术-电源 2009-11-25 22:43 阅读1 评论0字号：大中小+3.3V 电压，经主板的电压转换电路变换后用于驱动CPU、内存等电路。
+5V 用于驱动除磁盘、光盘驱动器马达以外的大部分电路。
包括磁盘、光盘驱动器的控制电路。
＋12V：用于驱动磁盘驱动器马达、散热风扇，或通过主板的总线槽来驱动其他板卡。
在最新的P4系统中，由于P4处理器对能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其他电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
－12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A。
1－5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A。
在许多新系统中已经不再使用-5V电压，现在的某些形式电源一般不再提供-5V输出。
＋5V Stand—By：最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。
由于+5V Stand-by是一个单独的电源电路，只要有输入电压，+ 5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。
最早的ATX1.0版只要求+5VSB达到0.1A，随着CPU及主板的功能提高，+5VSB 0.1A已不能满足系统的要求，所以Intel公司在A TX2.01版提出+5VSB不低于0.72A。
随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。
电源的测试作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。
基于UC3845的反激式12V、5V开关电源
基于UC3845的反激式12V、5V开关电源基于UC3843的反激式开关电源摘要:本电源采用反激式拓补结构，PWM控制器采用专用芯片UC3843。
输入为24V，输出为5V、12V，输出功率为16W。
通过电压反馈回路和误差补偿回路的调节，实现对开关管导通比的控制，从而输出稳定的直流电压。
一、系统的结构框图交流220V~24V LC整流、滤波启动电路UC3843脉宽调制器控制开关管导通比电回压路反馈反激式拓补结构 12V、5V直流输出图一:电源的系统结构框图二、系统各部分的介绍1. 反激式拓补结构图二是反激式拓补结构的原理图，所谓反激式拓补结构就是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有负载提供功率输出，仅在变压器的初级线圈的激励电压被关断后才向负载提供功率输出。
在图二中我们可以看出，在控制开关接通期间，输入电源对变压器的初级线圈加电，初级线圈绕组有电流流过，在初级线圈两端产生自感电动势的同时，在变压器次级线圈绕组也产生感应电动势，但由于整流二极管的作用没有产生回路电流，相当于变压器次级线圈开路，变压器次级线圈相当于一个电感。
当控制开关由接通转为关断时，变压器次级线圈不再产生感应电动势，次级线圈存储的能量经过由二极管形成的回路而释放，即向负载提供输出功率。
反激式拓补结构的电路简单，比正激式开关电源少用一个大储能滤波电感，以及一个续流二极管，因此反激式开关电源的体积要比正激式开关电源小，成本也较低，这使得反激式变压器开关电源在家电中得到广泛应用。
图二:反激式拓补结构原理图2. UC3843脉宽调制器UC3843是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部原件就能获得成本效益高的解决方案。
图三为本电源的原理图。
电源的前级部分由220V交流经过变压器变为24V，然后整流。
滤波采用LC滤波，由四个470UF和电感组成，这种滤波方式可使输出到负载上的交流电压成分进一步降低，LC复合滤波在高频场合得到广泛应用。
电脑电源输出-12v、-5v有什么用？与12v、5v有什么区别呢？
电脑电源输出-12v、-5v有什么用？与12v、5v有什么区别呢？一、电脑电源输出-12V、-5V的作用1、-12V是蓝色导线，主要是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
2、-5V是白色导线，市售电源中很少有带白色导线的，-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
二、电脑电源输出+12V、+5V的作用1、+12V在电源中是以黄色导线来显示，+12V的作用在电源里举足轻重，一直以来常用于给硬盘、光驱、软驱的主轴电机和寻道电机提供电源，以及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
2、+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
三、电脑电源输出-12V、-5V与+12V、+5V的区别简单来说，电脑电源的-12V、-5V是为电脑主板上的逻辑电路提供判断电平，所需电流相对较小，电源质量的好坏不会对电脑硬件和系统工作产生直接影响；而+12V和+5V则恰恰相反，它们都是为电脑中的各种设备长期供电，所需电流相对较大，电源质量的好坏会直接影响到电脑的使用性能。
扩展资料：电脑电源的维修常识一、故障类型：电源无输出此类为最常见故障，主要表现为电源不工作。
在主机确认电源线已连接好（有些有交流开关的电源要打到开状态）的情况下，开机无反应，显示器无显示（显示器指示灯闪烁）。
无输出故障又分为以下几种：1、+5VSB无输出，主板启动电路无法动作，无法开机。
故障判定方法：将电源从主机中拆下，接好主机电源交流输入线，用万用表测量电源输出到主板的20芯插头中的紫色线（+5VSB）的电压，如无输出电压则说明+5VSB线路已损坏，需更换电源。
