反馈引入原则 及 深度负反馈Au 分析
放大电路中的反馈-深度负反馈放大倍数分析
深度负反馈在无线通信系统中的应用
总结词
无线通信系统中的信号处理模块常常采用深度负反馈 技术，以提高信号质量和稳定性。
详细描述
无线通信系统中的信号处理模块面临着复杂多变的干扰 和噪声环境，需要具备高稳定性和高可靠性。深度负反 馈技术能够提高信号处理模块的性能和稳定性，减小外 部干扰对信号的影响。通过引入深度负反馈，可以降低 信号处理模块的误差放大率，提高其抗干扰能力，从而 保证无线通信系统的稳定性和可靠性。此外，深度负反 馈还能优化信号处理模块的性能参数，提高其动态范围 和线性度。
闭环增益
放大电路在有反馈时的放 大倍数，与开环增益和反 馈系数有关。
关系
在深度负反馈条件下，闭 环增益等于开环增益的倒 数。
深度负反馈下的开环增益计算
开环增益计算公式
根据电路元件参数计算，一般通 过测量输入和输出信号幅度和相 位差来计算。
影响因素
与电路的元件参数、信号源内阻 、负载电阻等有关。
深度负反馈下的闭环增益计算
详细描述
音频放大器在放大信号时，常常会遇到各种干扰和噪声，导致输出信号失真。深度负反 馈通过引入负反馈网络，能够减小放大器内部元件参数变化对输出信号的影响，提高放 大器的稳定性。同时，负反馈能够减小放大器内部的噪声，提高音频质量。此外，深度
负反馈还能减小非线性失真，使输出信号更加接近原始信号。
深度负反馈在运算放大器中的应用
05 结论
深度负反馈放大倍数分析的意义
深度负反馈放大倍数分析是放大电路中反馈技术的重要研 究内容，对于理解放大电路的工作原理、优化电路性能、 提高稳定性等方面具有重要意义。
通过深度负反馈放大倍数分析，可以深入了解反馈机制对 放大电路性能的影响，为实际应用中电路设计、调试和优 化提供理论支持。
模拟电子书后习题答案第7章(1)
ui
1k
+ -
A1+
1k
+ -
A2 +
uo
1k
图 7.12.10 表 7.12.1
99k
题 7-10 的电路图 题 7-10 的计算结果
uO A=A1A2 AF Af 100 1 50 500 400 4 80 800 900 9 90 900 2500 25 96.1538 961.538 100000 1000 99.900099 999.001 1000000 10000 99.99000099 999.9000099 解：该电路是一个同相比例运算电路，电压反馈系数 1 0.01 F uu 1 99 深度负反馈的电压放大倍数 Auuf=1/Fuu=1/0.01=100，所以 Uo=1000mV。 用反馈基本方程式（5.1.4） A A f F 1 A 计算总反馈电压放大倍数。 将一组开环增益 A=1010=100 和 F=0.01 代入式(5.1.4)， 计算闭 环增益填入表 5.2 中。求出输出电压值与理想输出值 1000mV 比较，计算相对误差填入表 中。可见开环增益越大，增益的相对误差越小。现代运放的开环增益至少有 104，两级会
V CC
R c1 Rc2
c2 b2
ui Rb
c1 b1
+ A+
RL Rb
uo
VT1
0.2mA
VT2
VEE
图 7.12.8 题 7-8 电路图
解： 1．应接入电压负反馈，根据图 5-6 的电路，引入电压串联负反馈比较合适，即加入 电阻 Rf，接在输出端与 B2 之间。 1 Rf 2．电压增益为 A uuf Rb 3．由 U C1 U C2 VCC I CQ Rc 15 0.1 Rc 10V ，解得 Rcmin=50k。 【7-9】电路如图 7.12.9(a)和(b)所示, A1、A2 是理想运放，试回答： 1．比较图(a)和(b)在反馈方式上的不同； 2．计算图（a）电路的电压放大倍数； 3．若要图(a)和图(b)两个电路的电压放大倍数相同，图(b)中电阻 R6 应该多大？ 4．若 A1、A2 的开环电压增益都是 100 倍，其他条件仍为理想，与第 2 和第 3 项中 的结果相比较， 试求图(a)和图(b)两个电路的电压放大倍数相对误差各为多少？由此说明什 么问题？
放大电路中的反馈--深度负反馈放大倍数分析
F f
X f X o
+
U i
U 'i
+ -
A
+ - U-f
R2 R1
+ 注：反馈系数
U
RL
o
只与反馈网络 有关！
-
+ U 'i
+A -
U i
-
U+f -
R
io
RL
U+- o
电压串联负反馈
I i I'i
Fuu
R1 R1 R2
+
A
+
If
R
U
RL
o
-
电流串联负反馈 Fui R
I i I'i
-A +
If
6.3.2 四种反馈组态的电路框图
2个单向双端口网络的连接：
+
+
ui -
Auu
+
- - Fuu
RL uo
电压串联负反馈
Ii
I'i
A ui
RL
uo
+
+
Aiu
ui -
- + Fui
-
Io
RL uo
电流串联负反馈
Ii I'i
Io
Aii
RL uo
I f
Fiu
并联反馈 Rs不可少!
I f
Fii
电压并联负反馈
电流并联负反馈
表6.3.1 四种组态负反馈放大电路的比较P:262
放大倍数具有广泛含义（不同）， 但是，环路放大倍数AF无量纲！
6.3.3 负反馈放大电路一般表达式
模电试题
2
R1 R2 ui C1 R1 R4 V T1 VD 1 C2 +V CC (+15V)
A
VD 2 VT2 R5
RL
uo
C3
R3
R6
请在每小题后用"√"表示对 表示错) 一、是非题(8分) (注:请在每小题后用 表示对 用"×"表示错 是非题 分 注 请在每小题后用 表示对,用 × 表示错 1. Ｎ型半导体的多数载流子是电子，Ｐ型半导体的多数载流子是空穴。 [√ ] 型半导体的多数载流子是电子，Ｐ型半导体的多数载流子是空穴。 ，Ｐ型半导体的多数载流子是空穴 2. 稳压管的正常工作区是反向工作区。 稳压管的正常工作区是反向工作区。 [×] 3. 放大器引入电压串联负反馈后，能增大输入电阻和稳定输出电压。 [√ ] 放大器引入电压串联负反馈后，能增大输入电阻和稳定输出电压。 4. 一个放大电路具有直流负反馈和电流并联式交流负反馈 这些反馈的作用是能 一个放大电路具有直流负反馈和电流并联式交流负反馈,这些反馈的作用是能 增大输入电阻. [× ] 增大输入电阻 5. 用微变等效电路法可以分析放大电路的静态和动态工作情况。 用微变等效电路法可以分析放大电路的静态和动态工作情况。 [×] 6. 晶体管的输入电阻 是一个动态电阻，故它与静态工作点无关。 晶体管的输入电阻,是一个动态电阻 故它与静态工作点无关。 是一个动态电阻， [×] 7. 交流放大器的输入电阻可用万用表欧姆档来测。 交流放大器的输入电阻可用万用表欧姆档来测。 [×] 8. 输出的直流电压是 输出的直流电压是20V，采用单相桥式整流电路和采用单相桥式整流滤波电路， ，采用单相桥式整流电路和采用单相桥式整流滤波电路， 二极管所承受的最高反向电压是一样的。 二极管所承受的最高反向电压是一样的。 [×] 电路如下图， 二、(14分)电路如下图，R1=40K，Re1=2K,Re12=0.5K,Re2=2K, Re3=2K 分 电路如下图 ， (1)判断电路级间构成什么类型的反馈？(2)计算深度负反馈条件下电压放大倍数。 判断电路级间构成什么类型的反馈？ 计算深度负反馈条件下电压放大倍数 计算深度负反馈条件下电压放大倍数。 判断电路级间构成什么类型的反馈
参考答案--模拟电子技术实验指导书(2012)
参考答案--模拟电子技术实验指导书(2012)实验一常用电子仪器的使用一、实验目的1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使用方法。
2．学习使用低频信号发生器和频率计。
3．初步掌握用示波器观察波形和测量波形参数的方法。
二、实验原理在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图1．低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V（峰-峰值）。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。
低频信号发生器的输出信号频率可以通过频率分档开关进行调节。
低频信号发生器作为信号源，它的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。
3．示波器示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。
示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。
双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。
本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值U m 、周期T （或频率f ）和初相；脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。

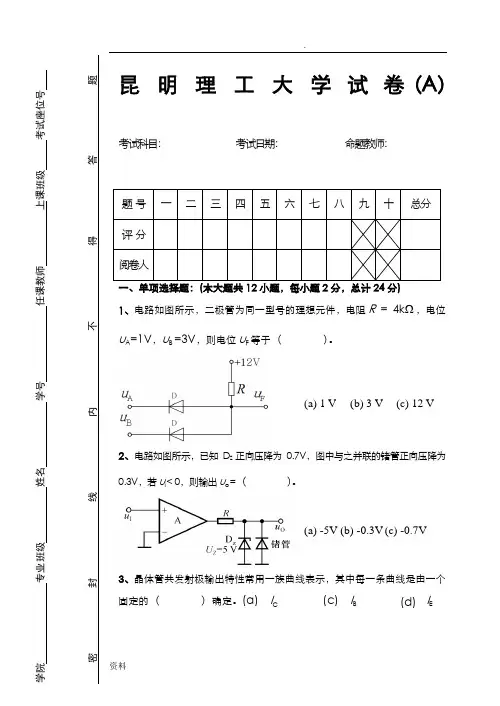

昆明理工大学模拟电子技术基础历年期末试卷真题
专业班级 姓名 学号 任课教师 上课班级 考试座位号封 线 内 不 得 答 题昆 明 理 工 大 学 试 卷 （A ）考试科目： 考试日期： 命题教师： 题 号 一 二 三 四 五 六 七 八 九 十 总分 评 分 阅卷人一、单项选择题：(本大题共12小题，每小题2分，总计24分)1、电路如图所示，二极管为同一型号的理想元件，电阻R = 4k ，电位u A =1V ，u B =3V ，则电位u F 等于（ ）。
2、电路如图所示，已知D Z 正向压降为0.7V ，图中与之并联的锗管正向压降为0.3V ，若u i < 0，则输出u o =（ ）。
3、晶体管共发射极输出特性常用一族曲线表示，其中每一条曲线是由一个固定的（ ）确定。
(a) I C (c) I B (d) I E(a) 1 V (b) 3 V (c) 12 V(a) -5V (b) -0.3V (c) -0.7V4、已知放大电路中某晶体管三个极的电位分别为V E =6V ，V B = 5.3V ，V C = 0V ，则该管为（ ）。
(a) PNP 型 锗 管 (b) NPN 型 锗 管 (c) PNP 型 硅 管 (d) NPN 型 硅 管5、电路如图所示，晶体管处于（ ）。
6、已知某场效应管的输出特性曲线如图所示，此管子的GS(off)U 约为（ ）。
7、高通滤波电路可以用于（ ）。
(a) 滤除高于某一频率的无用信号 (b) 滤除高于某一频率的有用信号 (c) 阻止低于某一频率的无用信号通过8、电路如图所示，u i =2V ，负载电流i L 与负载电阻R L 的关系为( ) 。
(a) R L 增加，i L 减小 (b) i L 的大小与R L 的阻值无关 (c) i L 随R L 增加而增大(a) 饱和状态 (b) 放大状态 (c) 截止状态(a) 0V (b) ＋2V(c) －2V (d) －1V9、在差动放大电路中，单端输入-双端输出时的差模电压放大倍数( )。
模拟电子技术试题及答案
《模拟电子技术》模拟试题一填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。
3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。
7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。
9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。
10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。
12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙类）类互补功率放大器。
13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。
14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。
16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。
17、模拟乘法器输出与输入的关系式是U0=（KU X U Y ），电路符号是（）。
二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有导通电流，否则处于（F ）状态。
正反馈和负反馈_串联反馈和并联反馈_电压反馈和电流反馈_直流反馈和交流反馈电子技术
正反馈和负反馈_串联反馈和并联反馈_电压反馈和电流反馈_直流反馈和沟通反馈 -电子技术一、正反馈和负反馈依据反馈极必的不同，可以分为正反馈和负反馈。
假如引入的反馈信号增加了外加输入信号的作用，从而使放大电路的放大倍数得到提高，这样的反馈称为正反馈；相反，假如反馈信号减弱外加输入信号的作用，使放大电路的放大倍数降低，则称为负反馈。
为了推断引入的是正反馈还是负反馈，可能接受瞬时极性法。
即先假定输入信号为某一个瞬时极性，然后逐级推出电路其他有关各点瞬时信号的变化状况，最终推断反馈到输入端信号的瞬时极性是增加还是减弱了原来的输入信号。
例如在上图（a）中，假设加上一个瞬时极性为的正的输入电压（在电路中用符号＋、－分别表示瞬时极性的正或负，代表该点瞬时信号的变化为增大或减小）。
因输入电压加在集成运放的反相输入端，故输出电压的瞬时极性为负，而反馈电压由输出电压经电阻R2、R3分压后得到，因此反馈电压的瞬时极性也是负，但集成运放的差模输入电压等于输入电压与反馈电压之差，可见反馈电压增加了输入电大的作用，使放大倍数提高，因此是正反馈。
在上图（b）中，输入电压加在集成运放的同相输入端，当其瞬时极性为正时，输出电压的瞬时极性也为正，输出端通过电阻R3、R4分压后将反馈电压引回到集成运放的反相输入端，此反馈信号将减弱外加输入信号的作用，使放大倍数降低，所以是负反馈。
假如要求稳定放大电路中某个电量，一般接受负反馈的方式。
负反馈虽然损失了放大倍数，但能使其它各项性能得到改善，因此在电路中经常被接受。
有时也用正反馈的方式来获得较高的放大倍数，但要留意，正反馈太强时将会使电路产生振荡。
本章重点争辩各种负反馈。
二、直流反馈和沟通反馈依据反馈信号本身的交、直流性质，可以分为直流反馈和沟通反馈。
假如反馈信号中只饮食成分，则称变直流反馈；若反馈信号中只有沟通成分，则称为沟通反馈。
在很多状况下，交、直流两种反馈兼而有之。
在上图（a）中，设VT2放射极的旁路电容Ce足够大，可认为电容两端的沟通信号基本为零，则从VT2的放射极通过RF引回到VT1基极的反馈信号中将只有直流成分，因此电路中引入的是直流反馈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深度负反馈 太深导致 自激震荡: 深度负 越深越好？
1、附加相移；
2、中频段引入强负反馈 变成了正反馈；----需要避免； 产生的2个条件： 1）附加相移使反馈由负变为正；---根本原因P154。 2）反馈足够强------AF<0 且 |AF| 》1；-----P140图； 3、稳定性判别：假设一个满足条件，对应的另一个情 况来判别；--P155 例；
5、Rs小，一般引入串联负反馈，以分得比较大的 电压信号； Rs大，一般引入并联负反馈，以分 得比较大的电流；
深度负反馈 Au 分析 P 152 例7.4.1
1、等效电路分析法；估算法；方框图法；此处只讲估 算法； 1） Af = 1 / F；
2） Xi = Xf; Xid = 0（类似理想运放的虚短+ = -）;
反馈组态的判别复习
F 名词解释 1+AF Xi Xf Xid Af, A 反馈方程 写出他们的开环增益表达式： 电压串联 电流并联 电压并联 电流串联
写出如下表达式 及他们之间的对应关系 开环放大倍数的相对变化量 及闭环的。。。 开环放大倍数的相对变化量 及闭环的。。。
ห้องสมุดไป่ตู้
反馈引入的原则 及 P151 的例题
回顾单极共射放大 幅频特性
1、增益为0，附加 相移为正负90度相 对-180度来说； 2、单极附加相移最 大为正负90度相对180度来说； 3、两极附加相移最 大为正负180度相对 -180度来说,但此时 增益为0；
判别例2 及裕度
判别例2 及裕度
判别例2 及裕度
