ug装配体转变成单个文件

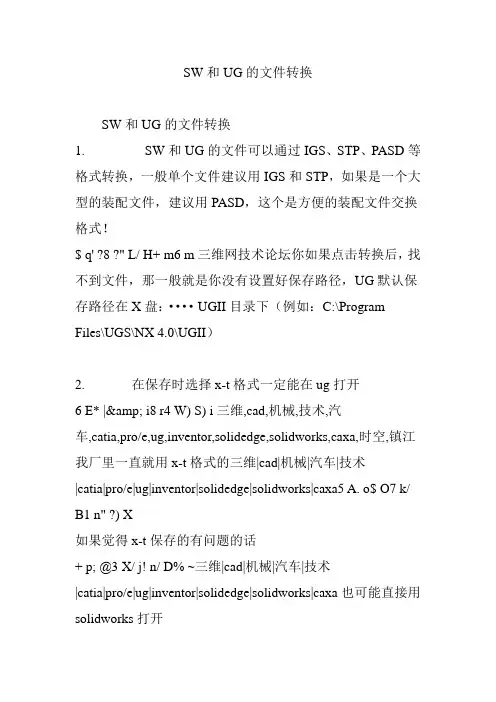

SW和UG的文件转换
SW和UG的文件转换
SW和UG的文件转换
1. SW和UG的文件可以通过IGS、STP、PASD等格式转换，一般单个文件建议用IGS和STP，如果是一个大型的装配文件，建议用PASD，这个是方便的装配文件交换格式！
$ q' ?8 ?" L/ H+ m6 m三维网技术论坛你如果点击转换后，找不到文件，那一般就是你没有设置好保存路径，UG默认保存路径在X盘：····UGII目录下（例如：C:\Program Files\UGS\NX 4.0\UGII）
2. 在保存时选择x-t格式一定能在ug打开
6 E* |& i8 r4 W) S) i三维,cad,机械,技术,汽
车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江我厂里一直就用x-t格式的三维|cad|机械|汽车|技术
|catia|pro/e|ug|inventor|solidedge|solidworks|caxa5 A. o$ O7 k/ B1 n" ?) X
如果觉得x-t保存的有问题的话
+ p; @3 X/ j! n/ D% ~三维|cad|机械|汽车|技术
|catia|pro/e|ug|inventor|solidedge|solidworks|caxa也可能直接用solidworks打开
3. 把你的SolidWorks装配图和其他构成装配图的部件图放在同一个文件夹里，然后将装配图转成step格式，然后用UG导入，（等一会儿，ug在将所有部件转成ug的prt格式，之后装配图就转成ug的了）
4. 将solidworks保存成iges格式，然后就可以在ug中打开了。
常用工业设计软件(UG、ProE、SolidWorks、AautoCAD)的文件相互转换技术
常用工业设计软件(UG、Pro/E、SolidWorks、AautoCAD)的文件相互转换技术【摘要】本文重点介绍用三维图形文件转换成二维图形文件格式的一种可靠方法以及不同软件的三维图形文件的相互转换技术, 解决了各单位、各部门之间由于所用软件不同而需要达到CAD 数据共享的问题。
【关键词】二维图形三维图形数据转换在结构设计和模具、加工的过程中, 不同公司之间或同一公司不同应用之间, 由于大家使用不同的软件, 经常会遇到要把UG、Pro/E、Solid Works 、AutoCAD 的文件数据进行转换和再转换。
一、有关UG 、Pro /E 、Solid Works 、AutoCAD 软件的简单介绍1.1 、最有代表性的CAD 系统是美国Autodesk 公司开发的具有三维功能的通用二维CAD 绘图软件—AutoCAD, 如最普及的Auto-CAD 2004 是用于机械、工程和设计的AutoCAD 软件产品。
1.2 、UG (全称Unigraphics) 是美国EDS 旗下PLM Solution- UG公司集CAD/CAM/CAE 于一体的大型集成软件系统。
其三维复合型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大, 加上其在技术上处于领先地位的CAM, 使产品设计、分析和加工一次完成, 实现了CAD/CAM/CAE 的有机集成。
1.3 、Pro/E(全称Pro/ENGINEER)是美国PTC 公司的数字化产品设计制造系统。
率先将高端CAD 系统从航空、航天、国防尖端领域推介到民用制造行业, 为现代CAD 的技术发展与应用普及做出了贡献。
1.4 、美国Solid Works 公司开发的Solid Works 是一个集二维/ 三维图形于一体的大型CAD 软件。
它的特点是: ( 1 ) 对文件数据有较强的自动修复功能。
( 2 ) 输入输出的文件格式非常多, 可以很方便的进行文件数据的转换。
ug装配体转变成单个文件
从proe或其他软件导出的stp x-t等，导入UG后是装配格式，而且会自动生成很多子部件文件，导致很多命令都无法对装配体操作。
首先，在装配工具条中找到几何链接器。
打开后，类型选择体，全选所有部件。
出现很多被链接的体。
而且图中的实体都成两个，重叠在一起。
下一步，整体去掉参数。
此时，被选中的就是复制出来的，而原本装配体还是选不上的，确定后看部件导航器。
变成了无参数的实体。
再删掉原本的装配体，在装配导航器中全选，删除。
保存，此时所有的部件就在一个文件里了，再次进行求差。
可以选得上实体了。
其他格式同样的做法。
另外，x-t的装配文件如果直接打开，效果和stp一样，是装配体。
如果导入，就直接变成了可选择的实体。
UG软件不同文件格式工程图纸的生成与转换
UG 软件不同文件格式工程图纸的生成与转软件不同文件格式工程图纸的生成与转换换 将UG 的PART 格式数据文件转换成AUTOCAD 的DXF 格式数据文件，可使这两款产品辅助设计软件实现有效的数据共享。
在此过程中，采用笔者所介绍的方法和步骤，不仅可保证不同格式数据文件转换的速度，而且可保证不同格式数据文件转换的质量，防止出现线条冗余和视图丢失的问题，从而可提升UG 软件和AUTOCAD 软件的工程应用效果。
1 1 引言引言 由美国EDS 公司开发的机械设计集成化软件Unigraphics Ⅱ(简称U G Ⅱ) ,具有功能强大、性能稳定以及兼容性好、交互性强等 特点,近年来在我国机械产品辅助设计和辅助制造领域得到广泛应用。
例如在辅助实体造型方面,U G 软件除拥有同类软件所具备的通用功能外,还拥有灵活的 复合建模、齐备的仿真照相、细腻的动画渲染和快速的原型工具等卓越功能,其中仅复合建模功能就可让用户在实体建模、曲面建模、线框建模等不同辅助设计方式中任意选择,使设计者可根据 程设计的实际情况确定最佳建模方式,从而得到最佳的设计效果。
尤其令人称道的是,U G 软件通过其转换接口,可与其他软件共享数据,以充分发挥不同软件的自身优势,实现取长补短、优势叠 加。
U G 软件既可将其实体造型数据转换成多种格式的数据文件,由其他软件灵活调用;同时,U G 软件也可有效读取其他软件所生成的各种格式的数据文 件,从而加强或改善了机械产品计算机辅助设计、辅助造型或辅助制造的质量和效果,因而U G 软件在机械设计领域得到人们的重视和青睐,正日益成为机械产品 辅助设计的主要应用软件之一。
2 2 不同文件格式工程图纸的转换不同文件格式工程图纸的转换 在机械设计、制造领域, 采用CAD、CAE 和CAM 技术已成为必然趋势,诸如AU TOCAD、U G、PROE、3DS MAX、 SOL IDEDGEU G 以及SOL ID2WORKS 等多种辅助设计或辅助制造软件正在机械设计领域中起着重要作用。
常用工业设计软件(UG、Pro／E、SolidWorks、AautoCAD)的文件相互转换技术
三 维 功 能 的 通 用 二 维 ＣＡＤ 绘 图 软 件 — ＡｕｔｏＣＡＤ， 如 最 普 及 的 Ａｕｔｏ－ 图 ， 从 而 保 证 了 在 ＡＵＴＯＣＡＤ 中 打 开 的 ＤＸＦ／ ＤＷＧ 文 件 ， 其 图 形 显 示
ＣＡＤ ２００４ 是 用 于 机 械 、工 程 和 设 计 的 ＡｕｔｏＣＡＤ 软 件 产 品 。
不 同 应 用 之 间 ， 由 于 大 家 使 用 不 同 的 软 件 ， 经 常 会 遇 到 要 把 ＵＧ、Ｐｒｏ／ 失 等 问 题 。
Ｅ 、Ｓｏｌｉｄ Ｗｏｒｋｓ 、ＡｕｔｏＣＡＤ 的 文 件 数 据 进 行 转 换 和 再 转 换 。
因 此 ， 在 对 复 杂 装 配 图 形 进 行 ＤＸＦ／ ＤＷＧ 转 换 时 ， 我 们 通 过 采 用
在 用 ＵＧ－ Ｔｒａｎｓｌａｔｏｒ 的 ＵＧＴＯＤＸＦ 进 行 数 据 转 换 时 ， 必 须 区 分 即 可 ， 选 择 ＯＫ， ＯＫ， 这 样 就 生 成 了 ＤＷＧ 文 件 。
ｐａｒｔ 文 件 中 的 各 类 信 息 ， 进 行 数 据 取 舍 。 如 果 要 将 ＵＧ－ Ｄｒａｆｔｉｎｇ 中 的
转 换 。其 转 换 的 内 容 主 要 是 视 图 （ 包 括 投 影 视 图 、局 部 放 大 图 、剖 视 ＵＧ－ Ｄｒａｆｔｉｎｇ 中 的 图 形 完 全 一 样 ， 没 有 任 何 图 信 息 丢 失 。
图 和 向 视 图 等 ） 尺 寸 、形 位 公 差 和 字 符 等 有 关 信 息 。
－ ９９ －
信息科技
中国高新技术企业
调整一下坐标和视图平面即可。 三 、ＵＧ 、Ｐ ｒｏ ／ Ｅ 和 Ｓ ｏｌｉｄ Ｗｏｒｋｓ 三 维 数 据 转 换 的 技 巧 在 结 构 设 计 的 过 程 中 经 常 会 遇 到 要 把 几 种 不 同 的 ３Ｄ 文 件 进
UG-装配功能详细说明
第8章装配功能（100）本章主要内容：●装配概述●装配结构编辑●装配动画●爆炸图●装配工程图8.1 装配概述UG装配过程是在装配中建立部件之间的链接关系。
它是通过关联条件在部件间建立约束关系来确定部件在产品中的位置。
在装配中，部件的几何体是被装配引用，而不是复制到装配中。
不管如何编辑部件和在何处编辑部件。
整个装配部件保持关联性，如果某部件修改，则引用它的装配部件自动更新，反应部件的最新变化。
8.1.1 装配的概念UG装配模块不仅能快速组合零部件成为产品，而且在装配中，可参照其它部件进行部件关联设计，并可对装配模型进行间隙分析、重量管理等操作。
装配模型生成后，可建立爆炸视图，并可将其引入到装配工程图中；同时，在装配工程图中可自动产生装配明细表，并能对轴测图进行局部挖切。
本章主要介绍UG基本装配模块的使用方法。
执行装配操作时，先在主菜单条上选择【Assemblies】菜单项，系统将会弹出下拉菜单，如图8-1所示，用该菜单中的各单项可进行相关装配操作，各菜单项的说明如下。
图8-1 【Assemblies】下拉菜单同时,用户也可以通过选择命令【UG/Application】→【Assemblies】打开【UG/Assemblies】各种操作的快捷工具菜单，如图8-2所示。
图8-2 打开【UG/Assemblies】主界面选择【Assemblies】菜单项后，系统将会弹出装配工具栏，如图8-3所示，其功能说明如下。
图8-3 装配工具栏8.1.2 装配术语1．装配部件装配部件是由零件和子装配构成的部件。
在UG中允许向任何一个Part文件中添加部件构成装配，因此任何—个Part文件都可以作为装配部件。
在UG中，零件和部件不必严格区分。
需要注意的是，当存储一个装配时，各部件的实际几何数据并不是存储在装配部件文件中，而存储在相应的部件（即零件文件）中。
2．子装配子装配是在高一级装配中被用作组件的装配，子装配也拥有自己的组件。
solidworks装配体转换实体引用
solidworks装配体转换实体引用SolidWorks是一款功能强大的三维建模软件，广泛应用于工程设计和装配体设计中。
在SolidWorks中，装配体是由多个实体部件组成的，它们之间存在各种关系和约束。
然而，有时候我们需要将装配体转换为实体引用，以便更好地进行后续操作和分析。
本文将介绍如何在SolidWorks中将装配体转换为实体引用，并讨论其应用和意义。
在SolidWorks中，将装配体转换为实体引用可以通过几个简单的步骤实现。
首先，打开SolidWorks软件并加载需要转换的装配体文件。
然后，在装配体文件中选择需要转换的部件，并右键单击选择“转换为实体引用”。
接下来，SolidWorks会将选定的部件转换为实体引用，并在特征树中显示为实体引用的图标。
将装配体转换为实体引用的好处之一是可以简化后续操作。
实体引用是一种特殊的实体类型，它与其他实体有着不同的性质和属性。
通过将装配体转换为实体引用，我们可以更方便地进行后续的建模和分析。
例如，在进行结构分析时，我们可以将实体引用作为分析对象，而无需考虑装配体的复杂约束关系。
另一个重要的应用是进行装配体的优化设计。
在装配体设计过程中，我们经常需要对部件进行修改和调整，以满足设计要求。
将装配体转换为实体引用可以使我们更方便地修改和优化部件。
通过对实体引用进行建模和分析，我们可以更准确地评估设计方案的性能和可行性，并进行相应的调整和改进。
除了简化后续操作和优化设计外，将装配体转换为实体引用还可以提高工作效率。
在SolidWorks中，装配体的建模和分析往往需要较长的时间和较高的计算资源。
通过将装配体转换为实体引用，可以减少计算负荷和时间消耗，从而提高工作效率。
特别是在处理大型装配体时，转换为实体引用可以显著加快计算速度，缩短工作周期。
除了上述应用和意义外，将装配体转换为实体引用还具有一些其他的特点和优势。
例如，实体引用可以保存为独立的文件，方便后续的共享和管理。
ug批stp转化prt
ug批stp转化prt
发现这两个部件经过改动的部件格式为stp，未改动的都是prt.
打开这个未改动的部件小部件跟着一起打开了，而打开改动部件则会把前面的部件全部覆盖掉。
两个部件不能同时存在。
不能像在建模中放到一起看它们的区别之处。
stp格式文件是各个三维软件(PROE，UG，CITIA等)之间的图纸转化的中性文档格式之一。
Proe只能打开它，然后在其基础上增添新的特征命令，但是不能修改它本身的特征。
STP格式转换成PRT具体方法步骤如下：
1、打开需要转换的模型文件或者新建绘制好模型;
2、点击文件选项，选择导出功能；
3、在弹出的窗口界面点击文件按钮，选择保存路径选项，选择要导出的数据；
4、选择整个部件或是选定的部件，选择高级选择按钮；
5、点击设置为默认选项，等待确认导出完成；
6、确认导出转换完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从proe或其他软件导出的stp x-t等，导入UG后是装配格式，而且会自动生成很多子部件文件，导致很多命令都无法对装配体操作。
首先，在装配工具条中找到几何链接器。
打开后，类型选择体，全选所有部件。
出现很多被链接的体。
而且图中的实体都成两个，重叠在一起。
下一步，整体去掉参数。
此时，被选中的就是复制出来的，而原本装配体还是选不上的，确定后看部件导航器。
变成了无参数的实体。
再删掉原本的装配体，在装配导航器中全选，删除。
保存，此时所有的部件就在一个文件里了，再次进行求差。
可以选得上实体了。
其他格式同样的做法。
另外，x-t的装配文件如果直接打开，效果和stp一样，是装配体。
如果导入，就直接变成了可选择的实体。
