Presscad快捷键
CN2 CMN NT WB FN Q FV HO MN PY AQ AQ2 AQ3 J L1 L2 WINNET TTI SS SD WN NC DDD WE DX
圆孔批注二 圆角/导角批注 标签批注 另存图块 查找与替换 打开旧档 辅助功能一 加工孔 异形零制绘制 图层管理 模板零件(连续模) 模板零件(复合模) 模板零件(工程模) 定目前层 加工说明 查询像素所在图层 加密锁版本转换 冲模零件示意图 单开某层 查复线方向 线割注解 转程序 路径仿真 线割路径设定 下模辅助层 字符串管理
A_SV22 A_SV222 PDIM CIR_XY_FUN CIR_AUTO_FUN PL_RAD CROSS_DIM XY__DIM_FU LINE_DIM2_FUN AUTO1_DIM_FU PATH_DIM CK_DIM MOVEORG MOVEOUT KVIEW MOVEOVER BOX_DIM_FUN BOX_DIM CW CKCLOSED CCW WPCAM U_SET1 MIS_SET
BLS_PLATE GPB1 CSR1 MA1 PPIN2 OGPB1 TSCR1 BSCR1 P_HOLD BU_HOLD TPIN1 BPIN1 TSPR1 BSPR1 AIR1 PBLK GUIDE_P1 STOP BUSH BUSH2 BUSHS MARK CO2 SHAP SLD POT SALA HANGER EN_ESC AH NOTE1 NOTE2 PDIM CH_PART SET_TOL NO_TOL DIM1LINE DIMDECCTRL XD/YD QD QR DA DH DE DG P_DIM2 NOTE1 NOTE2 NOTE11 NOTE22 CENTER_NOTE PL_NOTE CIR_NOTE1
CIR_NOTE2 CHAMFER_NOT NOTE8 SAVE_WB FIND OPEN P_AUXL HOLE P_AUX PLAYER ATT2 ATT22 ATT3 PKSET LAYERLIST LAYERLIST2 WINNET TTI ONLY_ONE SHOWDIR WN NC DDD WPCAM D_SET1 PTEXT
点捕捉功能
END MID INT APP EXT CEN QUA TAN PER PAR NOD INS NEA NON F1 Ctrl+1 Ctrl+2 Ctrl+3 Ctrl+4 Ctrl+5 ZE/Ctrl+E ZS/Ctrl+W ZX/Ctrl+D ZQ/Ctrl+Q Ctrl+W
注意：图层可以在layer.dat文件中增加或更改 图层管理控制可以在lay_on.lsp文件中增加或更改 层名/T+层名 加开图层(不开标注层) O+层名 单开图层 F+层名 单关图层 A+层名 加开入子层 层名+P 单开入子层 层名+D 加开尺寸标注层 OPU 单开冲头层 TPU 加开冲头层 OM 单开料带层 FD 单关标注层 DD 加开标注层 OEC 单开ECN层 FEC 单关ECN层 OCU 单开CUT层 FCU 单关CUT层
杜方平整理 2007.12.03 说明 测量 线型管理 线型比例 移动 格式刷 镜像 多行文字 偏移 绘图环境 编辑多义线 多义线 点 多边形 矩形 建立面域 旋转 拉展 比列缩放 样条曲线 字型 自订工具列 打断 单位 图块另存为 分解像素 构造线 重生 视图 是否镜像文字 自动串接 颜色线型 旋转复制 图层名称转换 删除文字 删除图框 删除尺寸 删重复线 模具中心线 单边偏位 快速倒圆角 快速倒直角 快速拉展 PRESSCAD环境设定 料表清单 BOM表 注解重生 冲头标签 两用销 顶料销
浮升顶料块 内导柱 等高套筒 浮升引导销 定位销 外导柱 上模螺丝 下模螺丝 冲头固定螺丝 入子固定螺丝 上模合销 下模合销 上模弹簧 下模弹簧 吹气销 定位块 导料板 节距定位块 一般入子 双层入子 合并入子 字模 成型冲头 成型冲头二 滑块 打凸点 打色拉 吊耳 逃料让位孔 自动穿线孔 坐标式注解输出 注解输出一 标注 零件置换 设公差 取消公差 尺寸共线 小数字数控制设定 模具式尺度标注 尺寸位置速改 尺寸反向 调整箭头大小 调整标注字高 调整标注文字的位置 调整标注线与文字的距离 注解输出 批注输出一 批注输出二 同时产生批注输出一 及 二 批注输出二(铣床/线割) 圆心坐标批注 复线批注 圆孔批注一
PressCAD 常用快捷键
注意：快捷键可以在acad.pgp文件中更改 命令全称 ARC ADCENTER ALIGN APPLOAD ARRAY ATTDEF BMAKE BHATCH HATCHEDIT BOUNDARY BREAK CIRCLE PROPERTIES COLOR XCOPY DIMSTYLE DIMLINEAR DIMALIGNED DIMORDINATE DIMRADIUS DIMDIAMETER DIMANGULAR DIMBASELINE DIMCONTINUE QLEADER TOLERANCE DIMCENTER DIMTEDIT DIVIDE DRAWORDER DSETTINGS DTEXT ERASE DDEDIT ELLIPSE EXTEND LINE LAYER OPEN_PLA OPEN_ALL LAYER1_I PU BUSH3 AJJ MF SCC CHANGELAYER BOX ADJ_POS 快捷键 A ADC AL AP AR ATT BK H HE BO BR C MO COL CO D HD/DLI LD/DAL DOR RD/DRA DD/DDI AD/DAN DBA DCO LE TOL DCE DED DIV DR DS DT E ED EL EX L LA AA AAA LL PU DF AJJ MF SCC CLL B（REC） ADJ 说明 圆弧 控制中心 对齐像素 加载 数组 文字属性定义 定义图块 剖面线 编辑剖面线 建立边界 打断于点 圆 图形属性 颜色 多重复制 标注样式 标注长度尺寸 标注平齐尺寸 标注坐标值 标注半径 标注直径 标注角度 基线标注 连续标注 指引尺寸标注 尺寸公差标注 标十字圆心 编辑尺寸文本 定数等分 像素顺序 草图设定 单行文字 删除像素 编辑文字 椭圆 延伸 直线 图层管理 图层全开(关尺寸) 图层全开 建立图层 整理图层 入子外形 云形线炸开和串接 移动图框 缩放图框 换层功能 画矩形 圆位置调整(小数点) 命令全称 LIST LINETYPE LTSCALE MOVE MATCHPROP MIRROR MTEXT OFFSET OPTIONS PEDIT PLINE POINT POLYGON RECTANGLE REGION ROTATE STRETCH SCALE SPLINE STYLE TOOLBAR TRIM UNITS WBLOCK EXPLODE XLINE REGEN ZOOM MIRRTEXT AUTOJOIN PCOLOR COPY2 CHI PDEL TEXT ERASE FRAME PDEL DIM DUP PCROSLIN P_OFFSET PFILLET PCHAMFER QS ENV BF BOM RENOTE PN GLS1 LPS1 快捷键 LI LT LTS M MA MI T/MT O PR PE PL PO POL B/REC REG RO S SC SPL ST TO TR UN W X XL RE Z MIRRTEXT AJ CL CR CHL ET EF DM K ML OP FF/PF/F CM/CHA QS ENV BF BOM FG PN GH GJ
GK GL GY GU GI GO GN GM GT GR GE GW GF GD GS GB GV GX B1 B2 B3 MK CX CX1 CZ TD SL HG EN AH N1 N2 PD CP DTOL NTOL D1 DDT XD/YD QD QR DA DH DE DG PD2 N1 N2 N11 N22 CN PLN CN1
JK1 JK2 PD CC1 CC2 RD1 CD1 X1 X11 X2 X22 X3 WD CKK MOO OD ODD ODO DB DB2 CW CK CCW WT AX CAL
加开模零件（复合模） 加开模零件（折弯模） PRESS尺寸标注 圆心XY 圆心自动 半径标注 局部标注 XY标注 XY标注(含线段) 自动标注 自动标注(含线段) 交点标注 起割点标注 检查标注不全 平移基准点 外移标注 局部外移标注 结束外移 外框标注 外框标注(加文字说明) 逆时针改顺时针 检查是否是封闭的路径像素 顺时针改逆时针 线割功能 上模辅助层 注解输出数据设定 计算 端点 中点 交点 外观交点 延伸 中心点 四分点 切点 垂直点 平行 单点 插入点 最近点 无 端点, 交点, 圆心,单点 中点, 四分之一点 垂点 切点 圆心 最近点 全屏 放大 缩小 前一视图 定窗放大
DEPART_PART DP 零件自动分离 ERASE_PART EEE 删除 MOVE_PART MMM 移动 COPY_PART CCC 复制 (此上三命令是指模板分离后同时对模板上像素进行修改) COPY_TAGS CT 同质复制或添加标签 CH_TAG1 CT1 更改尺寸和标签 CH_TAG2 CT2 更改孔序或加刀口说明 CLN_TAGS CCT 清除标签 FIL_PT FP 圆弧交点 MASKSM SM 筛选 MASKMM MM 移动 MASKEE EE 删除 MASKCC CC 复制 (此删除，复制和移动三个命令要配合SM指令运用) A2C A2C 弧变圆 ROT_PART RP 选参考边旋转 CHANGE_DIA CD 更改直径 PBOX PX 备料板设定 PDEL_WIRE EW 删除非线割像素 POINT2CIRC P2C 点变圆 CIR2POINT C2P 圆变点 FRAME FRAME 套图框 INFRAME II 手动套图框 VERSION VER 版本数据设定(设变) PAGE_NO2 PG 页码调整 MERGE_PLATE MEE 模板合并 TAG_NOTE TN 异形孔的批注 RF RF 局部重生功能 CY CY 切换灯饰模与复合模 STT STT 加载PRESSCAD字型 AP1 AP1 A冲绘制(连续模) BP BP B冲绘制(连续模) ABP ABP AB冲绘制(连续模) CP1 CP1 异型创建(连续模) SP1 SP1 模具总设定(连续模) SP2 SP2 模具总设定(复合模) SP3 SP3 模具总设定(折弯模) SV2 SV2 开组立图(连续模) SV22 SV22 开组立图(复合模) SV222 SV222 开组立图(折弯模) COPY_CPP CCP 异型分层 ONLY_ONE_O_W Q2 单开铣床 线割层 CHG CG 选物换层(物) CHG2 CHG2 选物换层(名) LAY_COPY LC 换层 LL LL 建立模具图层 CLS_ALL ZZZ 图层全关 PKOFF SQ 关某层 PART PART 拆零件图 DEP2 DEP 模板分离 SV1 SV1 单板侧视 A_SV2 JK 加开模零件（连续模）
PressCAD常用功能命令之快捷键
异型分层
COPY_CPP.ARX
47
Sv22
SV22
开组立图(复合模)
Sv22.ARX
48
Sv2
SV2
开组立图(连续模)
Sv2.ARX
49
Sv222
Sv222
开组立图(折弯模)
Sv222.ARX
50
only_one_o_w
Q2
单开洗床线割层
Player.Arx
51
D1
D1
尺寸共线
Pdim.arx
37
Copy_tags
CT
標簽複製
ch_tag.ARX
38
Ch_tag2
CT2
標簽更改
ch_tag.ARX
39
Ch_part
CP
零件置換
ch_part.ARX
40
AP1
AP1
A冲绘制(连续)
AP1.ARX
41
Bp
BP
B冲绘制(连续)
BP.ARX
42
CP1
CP1
异型创建(连续)
Cp1.arx
46
COPY_CPP
PressCAD常用功能命令之快捷键
序号
命令全称
快捷键
说明
备注(由哪个程式控制)
21
bush
B1
一般入子
P_AUX.ARX
22
bush2
B2
雙層入子
P_AUX.ARX
23
bushs
B3
合併入子
P_AUX.ARX
25
co2
CX
成型沖頭
P_AUX.ARX
26
shap
press指令快捷键
命令 内容
命令
AX DX AT ATT DW DQ EW OO Rp
打开上模图层 打开下模图层 单开线割图层 单关线割图层
DETT MMT MMD MMH
CX1 成型冲头二 CZ TD SL HG EN AH AP1 BP CP1 Sp1 Sp2 滑块 打凸点 打沙拉 吊耳
自动标注圆的位置尺寸 MMC 模具使用 自动标注圆的位置尺寸 mtc 模具使用 删除非线割 图元 MCP 移动坐标原点位置 斜轉正 MTT CKC Df
命令
内容
命令
内容
命令 内容
命令
修改命令
内容 尺寸删除 延伸的别名命令 文字删除 模具中心线 快速打断 快速修尺寸标注 快速拉展 快速倒圆角 快速倒直角 删重复线 命令 PO L PL C
输入命令
内容 点 直线 复线（串接的线） 圆 命令 SA D CO CR MI O OP AR M RO SC TR EX BR CHA f ff X aj BH sm
HD/LD 线性/倾斜尺寸 RD DD XD PD PD2 WID len CT CT1 CT2 DI 半径标注 直径标注 坐标标注 press标注 注解输出 资料查询 线串长度查询 标签复制 尺寸标注（更改圆大 小） 标签更改 距离测量
全开图层(关标注，文字，图 EX 框） 全开图层 ET 单开选择对象图层 打开上模图层 打开下模图层 将对象的图层置为当前层 （改acad.pgp表） 手动套图框 ML QB QD QS PF PM K
设置命令
命令 内容 pr ds MO CL MA 选项 草图设置 特性匹配命令 颜色线型 特性设置 命令 F1 内容
捕捉
命令 DAN 端点，交点，圆心
标注

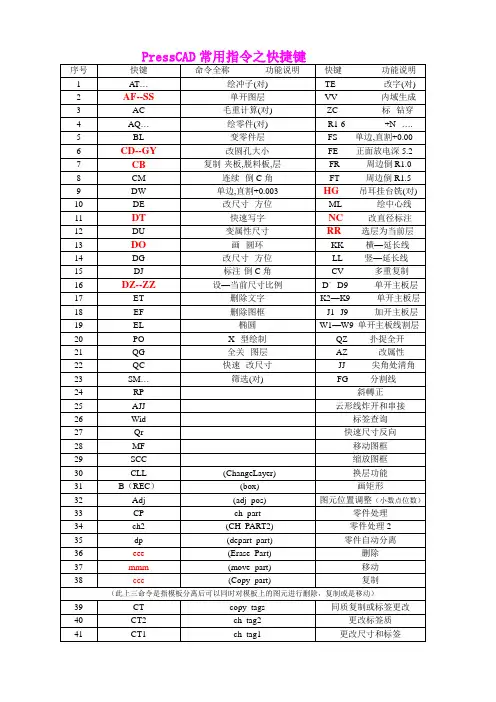

PressCAD命令表2008.01.30
PO (point)点 L (line)直线 C (circle)圆 REC/B (rectang)矩形EL (ellipse)椭圆 A (arc)圆弧 PL (pline)复线 POL (polygon)多边形DO (donut)圆环 T (text)文字 H (hatch)剖面线编辑指令:AR (array)数组 CO (copy)复制 CHA (chamfer)倒直角CH/ MO (chang)修改 DI (DIST)测量距离 E (erase)删除ED (ddedit)文字编辑 EX (extand)延伸 F (fillet)倒圆角LEN (lengthen)延长 M (move)移动 MA (Matchprop)性质复制MI (mirror)镜射 BR (break)打断 O (offset)偏移R (rotate)旋转 RE (Regen)重生 S (stretch)拉展SC (scale)比例 TR (trim)修剪 X (explode)炸开尺寸标注指令:DD 直径标注 RD 半径标注 Q/HD/LD 水平标注XD 坐标标注 D1 尺寸共线DA (Dim Arrows) 标注箭头设定 DE 调整尺寸线与文字的位置DG (Dim gap) 标注文字与标注线的距离DH(Dim Height) 标注文字的高度PressCAD好用功能CHL 图层转换 FP 圆角交点 PW 空间线整理SD 查复线方向SM筛选 DF 入子外形AJ (autojoin)自动串接 K (dup) 删重复线 CL (pcolor)颜色线型ET (pdel_text) 删除文字 DM (pdel_dim)删除尺寸 ML (pcroslin)模具中心线CR (copy2) 旋转复制 PT 串修 OP (p_offset)单边偏位FF/PF(pfillet)快速倒圆角PM (pchamfer) 快速倒直角QS快速拉展WID 数据查询 QD 快速修尺寸标注 PD (pdim) 尺寸标注 PD2 (p_dim2)注解输WN 线割注解LL (layer1_I)建模具图NC 转程序DDD 路径仿真CCW 顺时针改逆时针 CW 逆时针改顺时针 CP (ch_part)零件处理 CCT 清除标签CT (copy_tags)标签复制 CT2 (ch_tag2)标签更改 CT3 (ch_tag1)尺寸标签更改 PX (PBOX)备料板设定 ADJ (ADJ)小数调整 II (In_Frame)插图框VER (VER)变更版本说明 EF 删除图框 MF移动图框 SCC 比例缩放图框QR尺寸反向 WD 起割孔标 DP 像素分离 BF 料表清单注解QQ 图层全开 AA 圖層全開 AAA 圖層(尺寸)全開 ADJ (ADJ)小數調整AH自動穿線孔AJ (autojoin)自動串接AQ 模板零件BF 料表清單注解CCW 順時針改逆時針CCC\EEE\MMM 对各分离模板上的像素予以复制,删除,移动FG 对各分离模板上新增像素重新注解PressCAD绘图之功能键(C:\presscad\dat\*.mnu)点捕捉功能:窗口切换功能:F1 端点, 交点, 圆心 Ctrl + A 窗口放大Ctrl + 1 中点, 四分之一点 Ctrl + D 窗口缩小Ctrl + 2 垂点 Ctrl + Q 前景Ctrl + 3 切点 Ctrl + 5 最近点 Ctrl + W 定窗放大Ctrl + 4 圆心 Ctrl + E 全景注: 当抓点功能被屏蔽,F1功能健失效时,您按”~”键后按F1此即可抓点.另在命令行输入(1,2,3,4,5,6)的数字为加开该数字层,F为单关O为单开T为冻结(例O1为单开1号层),注:以上提供的快捷键仅供参考,使用者可根据自己的使用习惯修改.(括号内为指令全称)Wblock 图块存盘。
PRESSCAD快捷键1
PressCAD常用快捷键繪圖指令:PO点L直线C圆REC矩形EL椭圆A圆弧PL多段线POL多边形DO圆环T文字H剖面线（图面填充）0S 对象捕捉編輯指令:AR阵列CO复制CHA倒角W写块CH/ MO特性DI测量距离E刪除ED文字編輯EX延伸F倒圆角LEN延长M移动MA性质复制MI镜像BR打断O偏移RO旋转RE重生S拉伸SC比例TR修剪X炸开QC速改尺寸標注指令:DD 直径标注RD 半径标注HD/LD 水平标注XD 坐标标注（定零点）AD角度尺寸标注VD垂直角度标注DA标注箭头设定DE 调整尺寸线与文字位置D1 尺寸定点DG标注文字与标注线的距离DH标注文字的高度D标注样式管理PressCAD好用功能CHL图层转换FP 圆角交点PW空间线整理SD 查复线方向SM 篩选DF 入子外形AJ自动串接K刪重复线CL颜色线型ET删除文字DM刪除尺寸ML模具中心线CR旋转复制PT 串修OP单边偏位PF/FF快速倒圆角PM/CM快速倒直角QS快速拉展WID 資料查询QD 快速修尺寸标注PD尺寸标注PD2注解输出WN线割注解(转NC程式)LL建模具图层NC铣床程式产生系统DDD路径模拟CCW顺时针改逆时针CW逆时针改顺时针CP零件处理CCT 清除标签CT标签复制CT2标签更改CT1尺寸标签更改PX备料板设定ADJ小数调整II插图框VER变更版本说明EF 刪除图框MF移动图框SCC 比例缩放图框QR 尺寸反向WD 起割孔标注DP 图元分离BF 料表清单注解QQ 图层全开QB 快速打斷CCC\EEE\MMM 对各分离模板上的图元予以复制,刪除,移動FG 对各分离模板上新增图元重新注解WE线割路径专用XL极轴线（开正交）PressCAD繪圖之功能鍵F1 捕捉端點, 交點, 圓心Ctrl + A 視窗放大Ctrl + 1 中點, 四分之一點Ctrl + D 視窗縮小Ctrl + 2 垂點Ctrl + Q 前景Ctrl + 3 切點Ctrl + W 定窗放大Ctrl + 4 圓心Ctrl + E 全景Ctrl + 5 最近點註: 當抓點功能被遮罩,F1功能健失效時,您按”~”鍵後按F1此即可抓點.另在命令行輸入(1,2,3,4,5,6)的數字為加開該數字層,F為單關O為單開T為凍結(例O1為單開1號層)问:我用AUTOCAD2004简体版的装了PRESSCAD2004,为什么所有的注释等只要涉及到中文字的,都显示为?????, 哪位大哥能告知,万分感谢了答:输入命令：ST使用大字体；SHX字体：使用monotxt.shx大字体：使用gbcbig.shx点应用就可以了！PressCAD\CAM新增功能(&功能改善)說明(1)作者：佚名来源： 浏览次数：135☆. 請將ACAD.PGP 置於AutoCAD 的Support 目錄下☆. 請將ACAD.RX 置於PressCAD 系統路徑下的program 目錄下☆. 請將Pressw.mnu 置於Presscad \ DAT 的目錄下☆. 其餘檔案置於Presscad \ Program 的目錄下☆. SM(Mask.arx)為篩選功能,快捷鍵為SM☆.Gear(Gear.arx) 為齒輪功能,由PressW.mnu 最後一個線割圖像驅動之.☆.PT(Pdel_text.arx) 為一方便好用的串修功能.☆.PF/FF(Pchamfer.arx) 為一方便好用的快速圓角功能.☆.CW(W_aux1.arx) 可檢查是否有逆時針的線割路徑,若有會將其轉成順時針的線割路徑☆.CCW(w_aux1.arx) 可檢查是否有順時針的線割路徑,若有會將其轉成逆時針的線割路徑☆.D3_D2(Pwblock.arx) 可檢查空間線並自動將其轉成2D平面線☆.Ell(Pdel_text.arx) 執行ell 指令後所繪的橢圓可被分解,再經串接後可轉線割路徑2001/10/23☆.增加WCF系統變數。
Presscad快捷键( 修改过)
说明
A
圆弧
ADC 控制中心
AL 对齐像素
AP 加载
AR 数组
ATT 文字属性定义
BK 辑剖面线
BO 建立边界
BR 打断于点
C
圆
MO 图形属性
COL 颜色
CO 多重复制
D
标注样式
DLI 标注长度尺寸
DAL 标注平齐尺寸
DOR 标注坐标值
DRA 标注半径
DDI 标注直径
DAN 标注角度
测量
LT 线型管理
LTS 线型比例
M
移动
MA 格式刷
MI 镜像
T/MT 多行文字
O
偏移
PR 绘图环境
PE 编辑多义线
PL 多义线
PO 点
POL 多边形
B/REC 矩形
REG 建立面域
RO 旋转
S
拉展
SC 比列缩放
SPL 样条曲线
ST 字型
TO 自订工具列
TR 打断
UN 单位
W 图块另存为
X
分解像素
XL 构造线
XD/YD 模具式尺度标注
QD 尺寸位置速改
QR 尺寸反向
II
手动套图框
VER 版本数据设定(设变)
CAL 计算
ZE/Ctrl+E 全屏
ZS/Ctrl+W 放大
ZX/Ctrl+D 缩小
ZQ/Ctrl+Q 前一视图
Ctrl+W 定窗放大
ENV PRESSCAD环境设定
BF 料表清单
MF 移动图框
SCC 缩放图框
CLL 换层功能
B（REC） 画矩形
Presscad最全快捷键
ONLY_ONE
外框标注(加文字说明)
SHOWDIR
逆时针改顺时针
WN
检查是否是封闭的路径像素 NC
顺时针改逆时针
DDD
线割功能
WPCAM
上模辅助层
D_SET1
注解输出数据设定
PTEXT
计算
CN2 CMN NT WB FN
Q FV HO MN PY AQ AQ2 AQ3 J L1 L2 WINNET TTI SS SD WN NC DDD WE DX
JK1 JK2 PD CC1 CC2 RD1 CD1 X1 X11 X2 X22 X3 WD CKK MOO OD ODD ODO DB DB2 CW CK CCW WT AX
加开模零件（复合模）
CIR_NOTE2
加开模零件（折弯模）
CHAMFER_NOT
PRESS尺寸标注
NOTE8
圆心XY
SAVE_WB
点捕捉功能
END 端点 MID 中点 INT 交点 APP 外观交点 EXT 延伸 CEN 中心点 QUA 四分点 TAN 切点 PER 垂直点 PAR 平行 NOD 单点 INS 插入点 NEA 最近点 NON 无 F1 端点, 交点, 圆心,单点 Ctrl+1 中点, 四分之一点 Ctrl+2 垂点 Ctrl+3 切点 Ctrl+4 圆心 Ctrl+5 最近点 ZE/Ctrl+E 全屏 ZS/Ctrl+W 放大 ZX/Ctrl+D 缩小 ZQ/Ctrl+Q 前一视图 Ctrl+W 定窗放大
A_SV22 A_SV222 PDIM CIR_XY_FUN CIR_AUTO_FUN PL_RAD CROSS_DIM XY_DIM LINE_DIM1_FUN AUTO1_DIM_FU LINE_DIM2_FUN AUTO1_DIM_FU PATH_DIM CK_DIM MOVEORG MOVEOUT KVIEW MOVEOVER BOX_DIM_FUN BOX_DIM CW CKCLOSED CCW WPCAM U_SET1 MIS_SET
Presscad图层控制快捷键
上模板铣床层（加开）
21Q
下脱板铣床层（单开）
Q21
下脱板铣床层（加开）
23Q
下夹板铣床层（单开）
Q23
下夹板铣床层(加开）
24Q
下背板铣床层(单开）
Q24
下背板铣床层(加开）
31
上盖板主层（单开）
B33
上夹板入子层(单开）
11
上模座主层（单开）
B23
下夹板入子层(单开）
22
上垫板主层（单开)
99
下垫块主层(单开)
55B
脱料板入子层（加开）
00
下托板主层(单开)
21B
下脱板入子层（加开）
12
上托板主层(单开）
66B
下模板入子层（加开)
13
上垫块主层（单开)Βιβλιοθήκη 15B上模板入子层(加开）
14
上背板主层（单开）
7B
？？?入子层(加开）
15
上模板主层（单开)
21
下脱板主层（单开）
23
下夹板主层（单开）
B55
脱料板入子层（单开）
33
上夹板主层（单开）
B21
下脱板入子层(单开)
44
止挡板主层(单开）
B66
下模板入子层（单开）
55
脱料板主层(单开）
B15
上模板入子层（单开）
66
下模板主层(单开）
B7
？?？入子层（单开）
77
下垫板主层（单开)
33B
上夹板入子层(加开）
88
下模座主层（单开)
23B
下夹板入子层（加开）
Q22
上垫板铣床层（加开）
Presscad快捷键
PressCAD之快捷键F1 端点, 交点, 圆心AD 更改属性内容Ctrl + 1 中点, 四分之一点AG 一次性更改属性内容Ctrl + 2 垂点PU 删除所有的块﹐层Ctrl + 3 切点EA 选图元单开层Ctrl + 4 圆心SS 选图元关闭层Ctrl + 5 最近点NN 层复制Ctrl + o 开启档案KKK 解锁Ctrl + p 列印OO 用户坐标圆点定义Ctrl + A 视窗放大YY 样式尺寸更新Ctrl + D 视窗缩小DC 尺寸线对齐Ctrl + Q 前景AH 自动加穿线孔Ctrl + W 定窗放大AJ 串接成封闭轮廓线Ctrl + E 全景AL 自动对齐Ctrl + S 自动保存AW 角度小数位数B 矩形WW 小数点0位CA 圆W1 小数点1位H 剖面线W2 小数点2位Q 直线W3 小数点3位A 射线W4 小数点4位AR 阵列W5 小数点5位BR 打断FA 标注随图框C 复制TH 标注字高F 倒圆角TS 文字随图框FF 倒直角THS 计算冲裁力DZ 量直线尺寸CR 旋转复制RD 量半径RE 加开REF层DDR 量直径AH 加穿线孔DDA 量角度LI 列表查询DF 坐标标注K 删除重复E 删除PU 清除多余图层ED 编辑CAL 计算器ET 延伸KK 模具层M 移动DN 量斜度GG 性质复制MI 镜像E 重生S 拉伸QS 单边拉伸SC 比例放大TR 修剪X 炸开WB 做块U 返回EW 删除文字EC 删除尺寸AA 全开XX 全开DX 开下模辅助层B1 单开”B1”层AX 开上模辅助层o0 单开”0”层U1D(11D) 开”U1”标注层o1 单开”1”层U2D(22D) 开”U2”标注层o2 单开”2”层EJD 开”EJECT”标注层o3 单开”3”层CVD 开”COVER”标注层o4 单开”4”层UPD(33D) 开”UP”标注层o5 单开”5”层UBD(44D) 开”UB”标注层o6 单开”6”层PHD(55D) 开”PH”标注层o7 单开”7”层PPSD(S2D) 开”PP”标注层o8 单开”8”层PSD(S1D) 开”PS”标注层222 加开”B2”层DIED(D5D) 开”DIE”标注层333 加开”UP”层PH2D(A55D) 开”PH2”标注层444 加开”UB”层DIE2D(AD5D) 开”DIE2”标注层555 加开”PH”层PS2D(R2D) 开”PS2”标注层SS2 加开”PP”层LBD(D4D) 开”LB”标注层SS1 加开”PS”层LPD(D3D) 开”LP”标注层DD5 加开”DIE”层B2D(D2D) 开”B2”标注层DD4 加开”LB”层B1D(D1D) 开”B1”标注层DD3 加开”LP”层33R 开”UP”入子层DD2 加开”B2”层44R 开”UB”入子层DD1 加开”B1P”层55R 开”PH”入子层HHH 加开”PH2”层TD 开冲头层RR2 加开”PS2”层S2R 开”PP”入子层ADD5 加开”DIE2”层S1R 开”PS”入子层CCV 加开”COVER”层D5R 开”DIE”入子层EEJ 加开”EJECT”层D4R 开”LB”入子层33RR 加开”UP”入子层D3R 开”LP”入子层44RR 加开”UB”入子层R2R 开”PS2”入子层55RR 加开”PH”入子层AD5R 开”DIE2”入子层TTT 加开冲头层BB 单开”MATER”入子层S2RR 加开”PP”入子层U1 单开”U1”层S1RR 加开”PS”入子层U2(22) 单开”U2”层DDX 加开”DIE”入子层EJ 单开”EJECT”层D4RR 加开”LB”入子层CV 单开”COVER”层D3RR 加开”LP”入子层UP(33) 单开”UP”层R2RR 加开”PS2”入子层UB(44) 单开”UB”层AD5RR 加开”DIE2”入子层PH(55) 单开”PH”层BBB 加开MATER层PH2(A55) 单开”PH2”层KK 建立图层PP(S2) 单开”PP”层D1 标柱对齐PS(S1) 单开”PS”层XGF 计算线割费用PS2(R2) 单开”PS2”层THS 计算冲裁力DIE(D5) 单开”DIE”层DIE2(AD5) 单开”DIE2”层LB(D4) 单开”LB”层LB2(AD4) 单开”LB2”层LP(D3) 单开”LP”层B2(D2) 单开”B2”层。
PressCAD快捷键命令表
Press CAD 快捷命令表(C:\presscad\program\acad.pgp)尺寸标注指令编辑指令CAD使用小技巧：Cad鼠标滚轮不能控制实时平移：输入命令mbuttonpan回车，输入1，回车。
若是中毒了，输命令menu然后把cad安装目录中suppor中acad.mnc加载就行了插入文字时系统显示无法找到shell程序：输入命令mtexted在提示行上输入一个点‘.’按回车在cad中有时有交叉点在鼠标点击处产生：输命令blipmode在提示行输入off可消除視窗切換功能:PressCAD绘图功能键(C:\presscad\dat\*.mnu)註: 當抓點功能被遮罩,F1功能健失效時,您按”~”鍵後按F1此即可抓點.另在命令行輸入(1,2,3,4,5,6)的數字為加開該數字層,F為單關O為單開T為凍結(例O1為單開1號層)註:以上提供的快捷鍵僅供參考,使用者可根據自己的使用習慣修改.(括號內為指令全稱)點捕捉功能:Cad鼠标滚轮不能控制实时平移：输入命令mbuttonpan回车，输入1，回车。
若是中毒了，输命令menu然后把cad安装目录中suppor中acad.mnc加载就行了插入文字时系统显示无法找到shell程序：输入命令mtexted在提示行上输入一个点‘.’按回车在cad中有时有交叉点在鼠标点击处产生：输命令blipmode在提示行输入off可消除将cad中的图形插入到word中圆变成多边形：输命令viewres将值设的大一些Presscad修改快捷键：冲模设计→编辑资料档→档案编辑→program→ACAD.PGP修改好后保存，输命令reinit回车，点OK注解輸出沒有文字：處理方法: 這時您可以試一下下面的方法:在命令行輸入style或點擊下拉菜單格式里的字型,這時會彈出如下圖的對話框.請注意中間部分高度有沒設定值,如果有,請取消,設為0.不能彈出對話框，而是以提示的方式：處理方法: 在命令行輸入filedia，把它的值設為１．當您全景定窗時系統出現提示是否畫面重生(如下圖)：處理方法:在命令行輸入regenauto回車,在提示符輸入 on,以后就不出現地上面的提示了.Presscad菜单栏里少了菜单：输命令menu回车，选择press.cui点打开即可打开Cad会提示这个fail to get commcntrcontroller开始-运行-regeditHKEY_LOCAL_MACHINE——SOFTWARE——Autodesk——AutoCAD2006——R16.2——ACAD-4001:804——Applications——WSCommCntrAcCon找到LOADCTRLS这个项值，双击，将其值由2改成0 ，点击确定就可以了。
CAD常用快捷命令、PressCAD常用快捷命令
一，AutoCAD常用命令:（住：灰色填充块内的命令在PressCAD中已经被替代或废弃）二，PressCAD常用命令:三，对象选择：当命令提示行出现"Select objects:"时，选择对象的方法有： ①鼠标点选。
②鼠标框选：框选方法有：1、由左至右框选，仅选择完全被框选的对象；2、由右至左框选，选择方框内的对象以及与方框交界的对象。
③命令行输入"ALL"：选择图纸中所有对象。
④命令行输入"F"：线选择对象(画一条直线,与直线相交的对象被选中)。
⑤命令行输入"L"：选择最后画的一个对象。
⑥命令行输入"P"：选择上一次选择的对象。
*单开某图层为：输入字母O加上图层名，如单开"8"图层命令为O8，单开"die"图层命令为ODIE，单开料带层命令为OM。
*单开入子层为：图层名加字母P。
如单开下模板入子层命令为DIEP。
*加开某图层为：直接输入图层名，如要加开"8"图层命令为8，加开"die"图层命令为DIE。
*单关某图层为：输入字母F加上图层名，如要单关"8"图层命令为F8，单关"die"图层命令为FDIE。
四，WINDOWS操作辅助快捷键：Ctrl+C：复制(可在不同的CAD图档中进行复制)Ctrl+V：粘贴(...)Ctrl+Shift+C：带基点的复制(...)Ctrl+Shift+V：粘贴为图块(...)Ctrl+S：保存F1键在原版CAD中为呼叫帮助文件，但在PressCAD中已改为捕捉端点、交点和圆心； F2键为CAD文本窗口；F3键为关闭/打开对象捕捉；F8键为关闭/打开正交模式。
**对象捕捉时输入：F1：捕捉端点、交点和圆心；Ctrl+1：捕捉中点、象限点；Ctrl+2：捕捉垂足；Ctrl+3：捕捉切点；Ctrl+4：捕捉圆心；Ctrl+5：捕捉最近点。
