温湿度监控系统
温湿度监控系统验证报告修订稿
温湿度监控系统验证报告修订稿一、背景介绍本报告是对温湿度监控系统进行验证的修订稿，旨在对该系统进行全面评估，确保其能正常工作并满足设计要求。
温湿度监控系统是一个用于监测和记录温度和湿度数据的设备，广泛应用于实验室、仓库、医院等场所，以确保环境符合特定的温湿度要求。
二、验证目标1.确认温湿度监控系统的硬件是否正常运行。
2.确认温湿度监控系统的软件是否能正确地采集、记录和分析温湿度数据。
3.确认温湿度监控系统是否能及时发出警报，并对异常情况进行处理。
三、验证方法1.对温湿度监控系统的硬件进行功能测试，包括传感器、数据采集设备和报警装置。
2.使用标准温湿度设备进行校准，以确保温湿度监控系统的读数准确可靠。
3.对温湿度监控系统的软件进行功能测试，包括数据采集、记录和分析功能的正确性。
4.对温湿度监控系统进行稳定性测试，模拟长时间运行情况下的性能表现。
5.对温湿度监控系统进行警报功能测试，包括设定警报阈值、触发警报和响应警报等方面。
6.对温湿度监控系统进行性能测试，包括数据采集速度、存储容量和响应时间等方面。
四、验证结果与修订1.温湿度监控系统的硬件功能测试结果表明，传感器、数据采集设备和报警装置均能正常工作，符合设计要求。
2.温湿度监控系统的校准结果表明，系统的读数准确可靠，与标准温湿度设备的读数相符。
3.温湿度监控系统的软件功能测试结果表明，系统能够正确采集、记录和分析温湿度数据，符合设计要求。
4.温湿度监控系统的稳定性测试结果表明，在长时间运行情况下，系统能够保持良好的性能表现，没有出现异常。
5.温湿度监控系统的警报功能测试结果表明，系统能够准确设定警报阈值、触发警报并及时响应，保证对异常情况的处理能力。
6.温湿度监控系统的性能测试结果表明，系统具有较快的数据采集速度、足够的存储容量和快速的响应时间，满足日常使用需求。
基于以上验证结果，对温湿度监控系统进行了一些修订和改进：1.通过对硬件的全面检查，修复了一些小问题，确保各部件正常工作。
普尔特科技TCMS温湿度监控系统及介绍
普尔特科技TCMS温湿度监控系统及介绍TCMS温湿度监控系统⼀、系统背景温湿度监测系统实际上就是⼀种可以实时监测房间当中的温度和湿度的系统，现在各⾏各业都⼗分重视⽣产管理和仓储存储的环节了，当仓库当中存储了许多重要的东西时，想要保证他们的质量完好就必须要有最合适的温度和湿度的，⽽这个温度和湿度的保持并不是靠⼈⼒可以感受的，所以就需要借助温湿度监测系统的实时监测功能来实现对温度和湿度的良好控制，这样可以更好的储存物品，减少⽣产存储过程中的成本。
⼆、系统概况深圳市普尔特科技技术有限公司TCMS温湿度监控系统，采⽤从瑞⼠进⼝的⾼精密的温湿度探头对药品库房的温度和湿度等相关数据进⾏实时采取和收集，通过不同组⽹⽅式的传输将相关数据实时传输到我们的监控平台软件上进⾏分析存储，并实时监测温湿度数据，如有异常，⽴即报警。
三、系统配置及架构四、系统软件五、系统应⽤六、系统亮点1、免费配系统软件，强⼤的数据库功能，能实时记录、保存数据，图表显⽰和数据导出2、⽤户可根据需要⾃由选配本地声光、短信、电话、邮件等不同的报警⽅式3、组⽹⽅式灵活多样，客户可根据库房和办公⽣产环境选择RS485、RJ45、⽆线WiFi、⽆线Zigbee 等组⽹⽅式七、系统温湿度选型可根据现场情况选取⽆线WIFI温湿度、RJ45温湿度、RS485温湿度、Zigbee温湿度、离线式温湿度、DO报警温湿度。
⼋、⽅案产品详情介绍LD-CJQ-A01型智能⼀体化监控主机LD-CJQ-A01产品概述LD-CJQ-A01型经济型产品，体积⼩巧，安装操作灵活，具备有8路模拟量/数字量兼容的采集输⼊通道，⾜以满⾜⼤部分机房、基站的动⼒环境监控要求;有2路继电器输出，可联动告警，适⽤于钢板房、⼟地建房、承租房、共站(⼆⽹合⼀、三⽹合⼀)、单站等多种类型基站。
有2路红外空调控制接⼝，可以实现对⾮智能空调的远程遥控功能;A型是⼀种既能解决各通信机房/基站内设备的散热，⼜能⼤幅度降低电能消耗以实现节能减排要求的新产品。
智能温湿度监控系统
智能温湿度监控系统在现代社会的众多领域中，温湿度的精确控制和实时监控变得越来越重要。
无论是在工业生产、农业种植、仓储物流，还是在医疗保健、科研实验室等环境中，合适的温湿度条件都是保证产品质量、设备正常运行、实验结果准确以及人员舒适和健康的关键因素。
为了满足这些需求，智能温湿度监控系统应运而生，它以其高效、精确和便捷的特点，为我们的生产和生活带来了巨大的改变。
智能温湿度监控系统是一种集成了传感器技术、数据采集与处理、通信技术以及智能控制算法的综合性系统。
它的核心组成部分包括温湿度传感器、数据采集器、通信模块和监控软件。
温湿度传感器是整个系统的感知器官，它们能够精确地测量环境中的温度和湿度值。
这些传感器通常采用先进的物理或化学原理，例如热敏电阻、热电偶、电容式湿度传感器等，以确保测量的准确性和稳定性。
为了适应不同的应用场景，传感器的形态和安装方式也多种多样，有的可以直接安装在墙壁或天花板上，有的则可以嵌入到设备内部进行测量。
数据采集器负责将传感器测量到的温湿度数据收集起来，并进行初步的处理和转换。
它通常具有强大的数据处理能力，能够对大量的测量数据进行快速的筛选、整合和存储。
同时，数据采集器还具备一定的智能判断功能，当测量数据超出预设的范围时，它可以立即发出警报信号。
通信模块则是实现数据传输的关键部分。
它可以通过有线网络（如以太网）或无线网络（如 WiFi、蓝牙、GPRS 等）将采集到的数据传输到监控中心或远程服务器上。
这样，用户无论身处何地，只要能够连接到网络，就可以实时获取温湿度数据，并对系统进行远程监控和管理。
监控软件是智能温湿度监控系统的大脑，它为用户提供了一个直观、便捷的操作界面。
通过监控软件，用户可以实时查看温湿度数据的变化趋势，设置报警阈值，生成数据报表，以及对系统进行参数配置和控制。
同时，监控软件还具备数据分析和挖掘功能，能够帮助用户发现潜在的问题和规律，为优化生产流程、提高管理效率提供有力的支持。

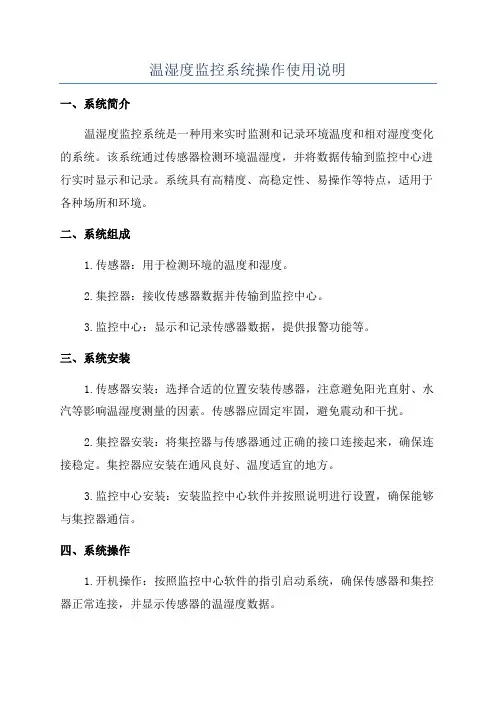

温湿度监控系统操作使用说明
温湿度监控系统操作使用说明一、系统简介温湿度监控系统是一种用来实时监测和记录环境温度和相对湿度变化的系统。
该系统通过传感器检测环境温湿度，并将数据传输到监控中心进行实时显示和记录。
系统具有高精度、高稳定性、易操作等特点，适用于各种场所和环境。
二、系统组成1.传感器：用于检测环境的温度和湿度。
2.集控器：接收传感器数据并传输到监控中心。
3.监控中心：显示和记录传感器数据，提供报警功能等。
三、系统安装1.传感器安装：选择合适的位置安装传感器，注意避免阳光直射、水汽等影响温湿度测量的因素。
传感器应固定牢固，避免震动和干扰。
2.集控器安装：将集控器与传感器通过正确的接口连接起来，确保连接稳定。
集控器应安装在通风良好、温度适宜的地方。
3.监控中心安装：安装监控中心软件并按照说明进行设置，确保能够与集控器通信。
四、系统操作1.开机操作：按照监控中心软件的指引启动系统，确保传感器和集控器正常连接，并显示传感器的温湿度数据。
2.数据监测：监控中心会实时显示传感器采集到的温湿度数据，包括当前数值、最高值、最低值等信息。
可以通过图表等形式进行查看和分析。
3.数据记录：系统会将传感器数据保存到数据库中，用户可通过查看历史数据来了解温湿度变化的趋势。
可以根据需要设置保存的时间间隔和记录的数量。
4.报警功能：监控中心可以设置温湿度的报警阈值，当传感器检测到温湿度超出设定的范围时会自动报警，提醒用户进行处理。
报警方式可以通过声音、弹窗、短信等形式进行设置。
5. 数据导出：系统可以将数据导出为Excel或其他格式的文件，方便用户进行数据分析和报表制作。
6.系统设置：监控中心提供一些系统参数的设置选项，用户可以根据需要进行调整，如显示单位、报警阈值、报警方式等。
五、系统维护1.定期校准：传感器的准确度会随着时间的变化而降低，建议定期对传感器进行校准，确保温湿度的测量结果准确可靠。
2.清洁保养：定期清洁传感器和集控器，保持设备的良好状态，避免尘埃或污物的积累对测量结果的影响。
智能农业设施中的温湿度监控与调控系统设计
智能农业设施中的温湿度监控与调控系统设计智能农业设施是现代农业发展的重要方向之一，它通过应用先进的技术手段，提高了农作物的产量和质量，促进了农业生产的可持续发展。
在智能农业设施中，温湿度是影响作物生长的关键因素之一。
为了实现智能农业设施中的有效温湿度监控与调控，需要设计并应用相应的系统。
一、智能温湿度监控系统设计智能温湿度监控系统主要是通过传感器对农业设施中的温湿度进行实时监测，并将监测数据传输到控制中心进行分析和处理。
系统设计的关键是选择合适的传感器，确保监测数据的准确性和稳定性。
1. 选择合适的温湿度传感器在智能农业设施中，常用的温湿度传感器有电阻式传感器、集成式传感器和纳米传感器等。
电阻式传感器价格较低，但对环境要求较高，易受温湿度变化和外界干扰影响；集成式传感器采用数字信号输出，具有较高的精度和稳定性，适用于复杂环境；纳米传感器体积小、灵敏度高，但价格较高。
根据实际需求选择适合的传感器。
2. 确保数据传输的稳定性智能温湿度监控系统需要将传感器采集到的温湿度数据传输到控制中心进行分析和处理。
为了确保数据传输的稳定性，可采用无线传输技术如Zigbee或LoRa等，或者借助物联网技术将数据传输到云端进行存储和管理。
同时，系统应设有网络故障切换和数据加密等功能，确保数据的安全和可靠性。
3. 建立实时监测与报警机制智能温湿度监控系统需要能够实时监测目标区域的温湿度变化，并及时发出报警，以便及时采取措施防范和解决问题。
监测数据可以通过显示屏、手机APP等方式直观地反映出来，同时系统还应具备远程控制和设置报警阈值的功能，以适应不同作物对温湿度要求的差异。
二、智能温湿度调控系统设计智能温湿度调控系统主要通过控制设备如加热器、通风设备、喷灌系统等，对农业设施中的温湿度进行有效调节和控制。
系统设计的关键是选择合适的调控设备和建立精确的控制算法。
1. 选择合适的调控设备温湿度调控系统中常用的调控设备包括加热器、通风设备、喷灌系统等。
温湿度监控系统
温湿度监控系统温湿度监控系统是一种广泛应用于各种场所的设备，可以帮助人们实时监测和控制环境中的温度和湿度。
它在室内的空调系统、温室农业、医疗仓库、实验室等领域起着重要作用。
本文将介绍温湿度监控系统的原理、应用以及优势等方面。
一、原理及工作方式温湿度监控系统是由传感器、数据采集器、数据传输设备以及数据处理和显示系统组成的。
传感器可以实时检测环境的温度和湿度，并将数据传输给数据采集器。
数据采集器将数据通过无线或有线方式传输给数据处理和显示系统，用户可以通过该系统查看和控制环境状态。
二、应用领域1. 室内空调系统：温湿度监控系统可与空调系统结合使用，实现自动调节室内环境，提供人们舒适的工作和生活条件。
系统会根据设定的温湿度范围自动开启或关闭空调设备，提高能源利用效率。
2. 温室农业：温湿度监控系统在农业领域的应用十分广泛。
通过监控和控制温室内的温度和湿度，农民可以及时调整温室的气候，提供适宜的生长环境，促进农作物的生长和发育。
3. 医疗仓库：在医疗领域，温湿度监控系统被广泛应用于药品和医疗器械的储存和运输过程中。
通过及时监测仓库内部环境的温度和湿度，并进行报警和控制，可以保障药品和器械的质量和安全性。
4. 实验室：实验室通常有严格的温湿度要求，例如化学实验需要在特定的温湿度条件下进行。
温湿度监控系统可以帮助实验室工作人员实时监测环境参数，确保实验的准确性和可重复性。
三、优势1. 提高生产效率：在工业生产中，温湿度监控系统可以实现环境参数的自动调节，提高生产过程的稳定性和效率，减少产品质量问题。
2. 节能减排：通过温湿度监控系统，人们可以合理控制室内环境的温度和湿度，避免过度能耗，降低对环境的影响。
3. 数据记录与分析：温湿度监控系统可以记录和存储环境参数的历史数据，为用户提供数据分析和报告生成，帮助用户优化环境管理。
4. 预警功能：系统可以设置温湿度的上下限，并在超出范围时及时发出警报通知用户，防止温湿度异常导致的损失。
温湿度监控系统方案
温湿度监控系统方案温湿度监控系统方案⒈引言本文档旨在提供一个完整的温湿度监控系统方案，以便用户能够了解系统的整体设计和功能，以及相关的技术要求和环境需求。
⒉系统概述⑴系统描述温湿度监控系统是用于实时监测和记录环境中的温度和湿度，并将数据传输到中央服务器进行存储和分析的系统。
⑵系统功能●实时监测和记录环境温度和湿度数据●提供可视化界面显示温湿度数据●发出警报通知管理员当温湿度超出预设范围●数据存储和分析功能⒊技术要求⑴硬件要求●温湿度传感器：用于测量环境温度和湿度的设备●数据采集器：用于收集传感器数据并将其发送到服务器的设备●中央服务器：用于存储和分析传感器数据的设备●可视化界面：用于显示温湿度数据和系统状态的设备⑵软件要求●嵌入式软件：运行在数据采集器上，负责接收传感器数据并将其发送到服务器●服务器软件：用于接收和存储数据，并提供数据分析功能●可视化界面软件：用于显示温湿度数据和系统状态⒋系统设计⑴硬件设计●安装温湿度传感器在监测区域●部署数据采集器在每个监测区域●配置中央服务器用于存储和分析数据●连接可视化界面设备到服务器⑵软件设计●开发嵌入式软件，实现传感器数据的采集和发送功能●配置服务器软件，用于接收和存储数据，以及提供数据分析功能●开发可视化界面软件，实现数据的显示和系统状态的监测功能⒌系统测试⑴功能测试●测试温湿度监测功能是否正常●测试数据采集器和服务器之间的通信是否正常●测试警报功能是否正常⑵性能测试●测试系统的响应时间和吞吐量●测试系统的可靠性和稳定性⒍系统部署●安装温湿度传感器和数据采集器●部署中央服务器和可视化界面设备●配置系统参数和网络设置⒎系统维护和升级●定期检查和校准传感器●定期备份和维护服务器数据●及时修复软硬件故障●升级软件和固件以提高系统性能⒏附件本文档附带的附件为：●温湿度监控系统设计图纸●嵌入式软件源代码●服务器软件配置文件●可视化界面软件源代码⒐法律名词及注释●温湿度传感器：测量环境温度和湿度的设备，通常使用数字式温湿度传感器●数据采集器：将传感器数据采集并发送到服务器的设备，通常使用嵌入式系统●中央服务器：用于存储和分析传感器数据的设备，通常使用数据库和分析软件●可视化界面：用于显示温湿度数据和系统状态的设备，通常使用计算机或移动设备。
温湿度监控系统验证方案
温湿度监控系统验证方案目录一、项目背景与目标 (3)1. 项目背景 (3)2. 验证目标 (4)二、验证范围与对象 (5)1. 验证范围 (6)2. 验证对象 (6)三、验证准备 (7)1. 团队组建 (8)2. 设备与工具准备 (9)3. 资料准备 (10)四、验证内容与方法 (11)1. 系统硬件验证 (13)1.1 硬件设备清单核对 (14)1.2 设备性能检测 (15)1.3 设备安全性检测 (16)2. 系统软件验证 (17)2.1 软件功能测试 (18)2.2 软件性能评估 (19)2.3 软件易用性评估 (20)3. 系统集成验证 (21)3.1 温湿度数据采集准确性验证 (22)3.2 数据传输稳定性验证 (23)3.3 系统响应速度验证 (24)4. 监控点布局合理性验证 (25)4.1 布局设计审查 (26)4.2 实际监控效果评估 (27)五、验证流程 (28)1. 初步检测与评估 (29)2. 详细测试与记录 (29)3. 问题反馈与整改 (31)4. 再次验证与确认 (32)六、验证结果分析与报告编写 (33)1. 数据整理与分析 (34)2. 问题汇总与解决方案 (36)3. 验证结果评估 (37)4. 报告编写与审批 (37)七、后续工作与维护计划 (38)1. 系统日常运行维护管理 (40)2. 定期巡检与保养计划 (41)3. 故障排查与应急处理机制建设 (42)八、培训与宣传计划 (43)一、项目背景与目标随着现代工业的发展，温湿度作为关键的环境参数，对生产环境及仓储物品的质量有着至关重要的影响。
为了确保生产过程稳定、产品质量可靠，并提高仓储管理的效率，我们计划实施一套完善的温湿度监控系统。
该系统能够实时监测环境的温湿度变化，并在出现异常时及时发出警报，从而确保生产及存储环境的舒适性与稳定性。
本项目旨在通过引入先进的温湿度监控技术，构建一个高效、精准的监控体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温湿度监控系统
目录
行业需求
系统概况
行业需求
系统概况
展开
随着科技的飞速发展和普及，高性能设备越来越多，各行各业对温湿度的要求也越来越高。
传统的温湿度监测模式是以人为基础，依靠人工轮流值班，人工巡回查看等方式来测量和记录环境状况信息。
温湿度采集系统
在这种模式下，不仅效率低下不利于人才资源的充分利用，而且缺乏科学性，许多重大事故都是由人为因素造成的，人工维护缺乏完整的管理系统。
石家庄恒必达科技基于这种对温湿度测控的需求而设计开发了温湿度监控系统。
环境温湿度的监控包括以下步骤：感应环境温湿度；判断感应到的温湿度是否异常；若感应到的温湿度异常，判断异常是否超过预设时间；若异常超过预设时间，则输出异常信号至主控机；异常报警；判断异常是否处理完毕；以及若异常处理完毕，解除报警。
并可以利用控制器和主控机来达到机房温湿度的远程控制，从而实现环境温湿度管理的实时性和有效性。
编辑本段
行业需求
食品行业：温湿度对于食品储存来说至关重要，温湿度的变化会带来食物变质，引发食品安全问题。
档案管理：纸制品对于温湿度极为敏感，不当的保存会严重降低档案保存年限。
温室大棚：植物的生长对于温湿度要求极为严格，不当的温湿度下，植物会停止生长、甚至死亡。
动物养殖：各种动物在不同的温度下会表现出不同的生长状态，高质高产的目标要依靠适宜的环境来保障。
药品储存：根据国家相关要求，药品保存必须按照相应的温湿度进行控制。
石家庄恒必达科技有限公司设计开发的HBD-300温湿度监控系统：
系统功能
1、如实采集和记录各空间温度/温湿度情况。
2、所有的温度/温湿度数据采集和记录到一台主机计算机上，数据可以按照使用人员的要求定时自动记录并长期保存。
3、授权用户可查询历史数据，进行数据分析、打印等操作。
4、在出现异常数据的时候，可进行多种方式的报警，如：电脑图文报警、声光报警、短信报警等。
5、使用网络版软件，局域网内的远程计算机在经过授权后，可以共享温湿度数据。
6、可连接控制模块，在温湿度超出设定值后报警同时自动启动控制模块来进行降温除湿等工作。
系统组成
系统由温湿度传感器、数据通讯转换部分、上位机管理软件和控制模块（可选）组成。
1、温湿度传感器：负责检测并采集各控制点温湿度数据。
2、数据通讯转换器：负责温湿度数据采集数据的信号转换。
3、软件部分：软件部分负责对所有数据进行读取分析，并执行各项管理功能。
4、控制部分：执行远程控制指令。
系统特点
精度：温度±0.3℃湿度：+3%RH
变送范围：温度-40℃—80℃ 湿度0—100%RH
通信协议：随机提供
储存条件：T：-40~60℃ H：20%~90%RH
外形尺寸：115×90×55mm
供电：交流直流电池太阳能可选
安装方式：墙壁安装
传输方式：RS485总线以及GPRS远传
显示：液晶显示可选
HBD-300温湿度传感器
温湿度监控系统在温室大棚中的应用
一前言
温室大棚内温度、湿度、光照强弱以及土壤的温度和含水量，对大棚内的作物生长起着关键性的作用。
本系统主要完成对大棚内空气的温湿度和土壤的温度及含水量等参数的采集、存储，并具有向监控中心传送数据以及执行监控中心的指令等功能。
本系统采用常规的RS-485 等有线连接的数据通信方式，配有专用的温湿度环境监控软件，组网方便，可靠性高、成本低、便于维护和对环境进行数据存储和分析，在设备异常情况下能以多种形式的报警通知相应人员,能24 小时不间断实时监控记录。
该系统可广泛运用于农业温室大棚内的蔬菜、水果、育苗、花卉养植等领域。
系统结构示意图
三系统控制
根据温室大棚内的温湿度、土壤水分、土壤温度等传感器采集到的信息，利用RS485 总线将传感器信息送给485 转232 的转换器，接到上位计算机上进行显示，报警，查询。
监控中心将收到的采样数据以表格形式显示和存储，然后将其与设定的报警值相比较，若实测值超出设定范围，则通过屏幕显示报警或语音报警，并打印记录。
与此同时，监控中心可向现场控制器发出控制指令，监测仪根据指令控制风机、水泵、等设备进行降温除湿，以保证大棚内作物的生长环境。
监控中心也可以通过报警指令来启动现场监测仪上的声光报警装置，通知大棚管理人员采取相应措施来确保大棚内的环境正常。
四结论
本系统可以根据客户需求，现场监测、采集大棚的更多参数，如大棚内的光照强弱等，监测点也可以根据需求组成100～300 个监测点的RS485 的网络。
软件可以设定采集数据的时间间隔，实时监测所有监测点的温度和湿度，也可以设定每路温度和湿度的上下限，同时可以通过声光报警器报警，为方便客户的监测，浏览、查询和保存历史数据。
