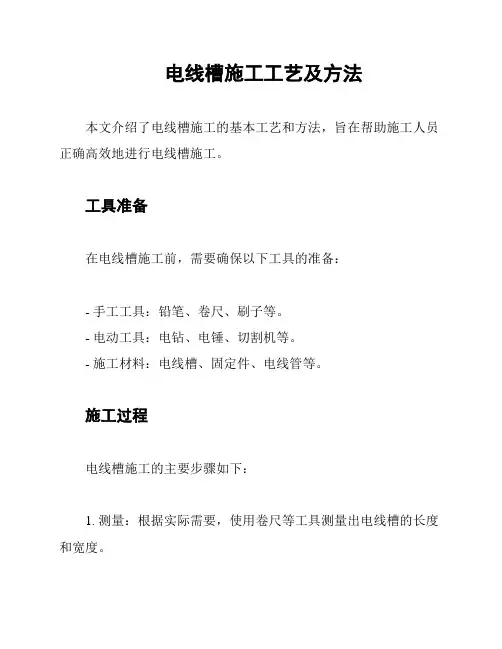

电线槽施工工艺及方法
电线槽施工工艺及方法
本文介绍了电线槽施工的基本工艺和方法，旨在帮助施工人员正确高效地进行电线槽施工。
工具准备
在电线槽施工前，需要确保以下工具的准备：
- 手工工具：铅笔、卷尺、刷子等。
- 电动工具：电钻、电锤、切割机等。
- 施工材料：电线槽、固定件、电线管等。
施工过程
电线槽施工的主要步骤如下：
1. 测量：根据实际需要，使用卷尺等工具测量出电线槽的长度和宽度。
2. 标线：在预定位置使用铅笔等工具标记出电线槽的轮廓，以便后续的切割和安装。
3. 切割：使用切割机等工具，按照标线将电线槽切割为所需长度的片段。
4. 安装：将切割好的电线槽片段依次安装在墙面或地面上，注意安装时的水平和垂直度。
5. 固定：使用固定件等工具，将电线槽固定在墙面或地面上，确保其稳固可靠。
6. 接线：根据需要，在电线槽内布线并进行接线，确保接线的准确和牢固。
7. 清理：施工完成后，及时清理工地，保持整洁。
注意事项
在电线槽施工过程中，需注意以下事项：
1. 安全第一：施工人员需配备个人防护用品，并注意操作安全，防止发生意外。
2. 质量把控：施工要求严格按照相关规范和标准进行，确保施
工质量。
3. 环保节能：在施工过程中，应尽量减少浪费和不必要的能源
消耗。
4. 隐蔽性处理：对于电线槽的开槽和接线处，应进行隐蔽性处理，保持美观。
结论
通过本文对电线槽施工工艺及方法的介绍，施工人员可以更好
地理解和掌握电线槽的施工流程和技巧，确保施工质量和效率，同
时保障施工安全和环保要求。
电缆槽规范
电缆槽规范电缆槽规范是指在建筑物中敷设电缆时所需遵守的一系列规范和要求，其目的是确保电缆的安全敷设和正常运行，以及方便未来的维护和管理。
下面将就电缆槽规范进行详细介绍。
一、电缆槽选材和尺寸规范1. 电缆槽应选用混凝土、金属或复合材料制成，并符合国家规定的相关标准。
2. 电缆槽的尺寸应根据所需敷设的电缆数量和电缆尺寸来确定，以确保电缆在槽内布置整齐、不互相纠缠，并留有一定的余量供后续使用。
二、电缆槽的敷设与布置规范1. 电缆槽的敷设应考虑电缆尺寸、电缆敷设方式和敷设环境等因素，确保电缆的安全敷设和运行。
2. 电缆槽的敷设应保证电缆的覆盖层厚度符合相关标准，并设置合适的保护措施，防止外力对电缆的损坏。
3. 在槽内布置电缆时，应避免电缆的弯曲半径小于其允许的最小弯曲半径。
4. 电缆槽的布置应尽量避免交叉和重叠，以方便未来的维护和管理。
三、电缆槽的检查与验收规范1. 在电缆槽敷设完成后，应进行全面的检查和测试，确保电缆的敷设质量和安全运行。
2. 检查内容包括电缆槽的尺寸、敷设质量、保护措施、接地等方面，以及电缆与其他设备的连接情况等。
3. 针对电缆槽的各项检查结果，应按照相关要求进行评定和验收，确保符合规范要求后方可使用。
四、电缆槽的维护与管理规范1. 完成电缆槽敷设后，应建立健全的维护和管理制度，确保电缆槽的长期安全运行。
2. 定期检查电缆槽的状况，包括检查槽体的完整性、通畅性和排水状况等，及时清除槽内的杂物和积水。
3. 针对电缆槽出现的问题和故障，应及时进行维修和处理，确保电缆的正常运行。
4. 对于电缆槽的管理，应建立详细的档案和记录，包括槽体的位置、尺寸、布置图等，以便今后维护和管理。
电缆槽规范的制定和遵守，对于电缆的安全敷设和运行具有重要意义。
只有严格按照规范要求进行设计、敷设、维护和管理，才能确保电缆槽的质量和安全性，为建筑物的电力系统提供可靠的支持。
电缆线槽工程施工方案
电缆线槽工程施工方案一、施工准备1、组织施工人员和设备，确定施工队伍。
2、修整施工现场，确保施工区域平整，无障碍。
3、安装施工警示标志，提醒他人注意安全。
4、检查施工材料，确保质量合格。
5、编写施工方案和施工流程，明确施工步骤。
二、施工流程1、定位和标线根据设计图纸，确定电缆线槽的位置和布置，并使用工具进行测量和定位。
然后用绳子或粉笔在地面上划线，标出电缆线槽的轮廓。
2、开挖沟槽使用电锤或挖掘机等工具，按照标线开挖沟槽。
根据设计要求和实际情况，选择合适的深度和宽度。
开挖时要注意保持沟槽的坡度和平整度。
3、铺设电缆线槽将预制好的电缆线槽逐段铺设到开挖好的沟槽中。
铺设时要注意保持线槽的平直和整齐，确保不出现弯曲或错位。
4、安装支架和配件根据需要，在电缆线槽上安装支架和配件，以支撑和固定电缆。
支架和配件的安装要精确无误，确保牢固可靠。
5、连接和固定电缆将电缆逐段引入电缆线槽，并进行连接。
连接时要仔细检查电缆的规格和型号，确保连接正确无误。
连接完成后，使用固定夹或固定卡将电缆固定在线槽内。
6、维护和测试完成电缆线槽的铺设和连接后，进行维护和测试。
检查线槽是否完整无损，检查电缆连接处是否牢固，测试电缆的电气性能和工作状态。
7、清理施工现场施工结束后，清理施工现场。
清理工作包括清理沟槽内的杂物和垃圾，清除施工设备和工具，确保施工现场整洁有序。
三、安全措施1、施工过程中要严格遵守安全操作规程，穿戴好个人防护装备，确保施工人员的安全。
2、在施工区域设置隔离带和警示标志，提醒他人注意施工现场。
3、使用合格的施工材料，确保质量和安全。
4、遵守电缆线槽的设计要求和施工规范，保证施工质量。
5、施工期间要及时清理施工现场，确保施工区域整洁有序。
6、严禁在电缆线槽中存放易燃、易爆物品，防止火灾和爆炸事故的发生。
7、严禁私拉乱接电缆，确保电缆线路的安全和可靠。
总结：以上是电缆线槽工程的施工方案，通过科学、有序的施工流程和安全措施，可以确保电缆线槽的正常运行和使用。
补线槽大面积操作方法
补线槽大面积操作方法补线槽是指在墙面、地面或天花板等需要引入电线、电缆的场合开设的一种槽口，用于隐藏电线、电缆，美观并保护电线。
下面将详细介绍补线槽的大面积操作方法。
第一步：准备工作1. 确定补线槽的位置和长度，根据需要引入的电线、电缆数量和规格来决定槽口的宽度和深度。
2. 准备好需要的工具和材料，如电锯、电钻、墙面砂轮机、尺子、水平仪、打标笔等。
3. 关闭电源并确保安全。
第二步：标记位置1. 使用打标笔在墙面上标出补线槽的位置线。
2. 使用水平仪确保标出的位置线水平。
第三步：切割墙面1. 使用电锯根据标记的位置线在墙面上进行切割。
2. 切割时要注意安全，确保电锯牢固地固定在墙面上，避免移动过程中出现意外。
第四步：清理槽口1. 使用墙面砂轮机或其他适当的工具清理槽口，确保槽口平整光滑。
2. 清理时要注意保护好眼睛和呼吸道，避免灰尘和碎屑进入身体。
第五步：安装补线槽1. 根据槽口的尺寸选择适合的补线槽，将其放入槽口中，确保齐平。
2. 使用电钻在槽口上打孔，然后用螺钉或其他固定件将补线槽固定在墙面上。
第六步：拉线1. 将需要引入的电线、电缆从补线槽的一端开始拉入，确保线缆不过长或过短。
2. 使用适当的工具将线缆固定在补线槽的侧壁上，避免松动或晃动。
第七步：封闭槽口1. 使用合适的材料，如防水石膏板、墙面封石膏、瓷砖等将补线槽的槽口进行封闭。
2. 封闭时要注意确保封闭材料与补线槽的连接紧密，避免出现破损或脱落。
第八步：修整补线槽1. 使用修整工具修整补线槽的边缘，使其与墙面完美贴合。
2. 修整时要小心操作，避免划伤墙面或损坏补线槽。
第九步：装饰和涂漆1. 根据需要，选择合适的装饰材料对补线槽进行装饰，如安装面板、装饰条等。
2. 如有需要，对补线槽进行涂漆，使其与周围墙面颜色一致。
最后，经过以上操作，大面积补线槽的安装工作就完成了。
在进行补线槽安装时，务必注意安全，并根据实际情况选择合适的工具和材料。
线缆槽施工工艺及方法
线缆槽施工工艺及方法简介线缆槽施工是在建筑、工程和电气领域中常见的一项工作。
本文档将介绍线缆槽施工的基本工艺和方法，旨在帮助施工人员进行高效、安全的施工。
工艺步骤线缆槽施工可以分为以下几个基本步骤：1. 规划和准备：在施工前，需要仔细规划线缆槽的位置和尺寸，并准备好所需的工具和材料。
2. 标记和定位：使用标尺和直线仪在施工区域进行标记，确定线缆槽的位置和长度。
3. 切割和开槽：使用适当的工具，如电锯、电刨或电镐，切割地面或墙面，并开槽成所需的线缆槽形状。
4. 清理和修整：清理切割和开槽后产生的碎片和灰尘，并使用修整工具对线缆槽的边缘进行修整，使其平整。
5. 防腐和防水处理：根据需要，在线缆槽的内部和周围进行防腐和防水处理，以确保线缆的安全和持久性。
6. 敷设线缆：根据设计方案，将线缆放入线缆槽中，并使用固定夹具固定线缆，确保其均匀分布和安全可靠。
7. 完善施工：当线缆敷设完成后，对线缆槽进行最后的检查，确保无残留碎片和杂物，并根据需要进行相关的修整和完善。
安全注意事项在进行线缆槽施工时，需要注意以下安全事项：- 佩戴适当的个人防护装备，如安全帽、口罩、耳塞和防护手套等。
- 使用合适的工具和设备，并确保其正常运行和维护。
- 遵守施工现场的安全规定和指示。
- 注意周围环境和其他施工人员的安全。
总结线缆槽施工是一项需要经验和细致注意的工作，合理的工艺和方法可以提高施工效率和质量。
本文档介绍了线缆槽施工的基本步骤和安全注意事项，希望对施工人员在实际工作中有所帮助。
如果有任何问题或需进一步了解，可以咨询相关专业人士。
线槽安装方法与工艺
线槽安装方法与工艺引言线槽是一种用来安装电线电缆并便于管理的管道，被广泛应用于商业和家庭场所。
正确的线槽安装方法与工艺对于保证电气安全和良好的线路管理至关重要。
本文将介绍常见的线槽安装方法和注意事项。
线槽安装方法步骤一：确定安装位置在开始线槽安装之前，首先需要确定线槽的安装位置。
这取决于具体使用场所和电源的布线方式。
一般情况下，线槽应尽可能地靠近墙角或者地板边缘，以便于线路的布置和管理。
步骤二：测量和标记根据确定的安装位置，使用卷尺等工具测量需要安装的线槽的长度。
根据测量结果，在墙面或者地板上使用铅笔进行标记，并确保标记线的水平和垂直度。
步骤三：预先准备工作线槽安装之前，需要进行一些准备工作。
首先，检查安装位置周围是否有障碍物，确保线槽的安装不会受到影响。
其次，准备好线槽所需的工具和材料，包括切割工具、螺丝刀、锤子、螺丝和墙钉等。
步骤四：安装线槽1. 使用切割工具将线槽根据测量结果切割成适当的长度。
2. 将线槽对准标记线，确保线槽的位置和水平度。
3. 使用螺丝刀和螺丝将线槽固定在墙面或者地板上。
注意螺丝的选择和使用，以确保固定牢固且不会损坏线槽。
步骤五：线路布置和连接1. 将电线或者电缆穿过线槽，根据需要进行长度调整。
2. 注意在线槽内进行线路的布置时，避免电线或者电缆的交叉和缠绕，以确保线路的整洁和管理的便利。
3. 使用绝缘胶带或者线槽配套的固定件，将电线或者电缆固定在线槽内，以防止晃动和损坏。
步骤六：检查和调整在线槽安装完成后，仔细检查所有安装步骤是否符合要求，并检查线槽是否牢固固定。
如有需要，可以进行微调和调整，以确保线槽的安装质量和线路的良好管理。
线槽安装注意事项1. 在线槽安装之前，务必确保断开相关电源，以避免触电事故的发生。
2. 在进行线槽安装时，应注意不要损坏墙面或者地板，以及其他相关的设施和设备。
3. 在线槽固定时，应根据具体情况选择合适的固定件和螺丝，且固定要牢固可靠。
4. 在线槽内进行线路布置时，应注意电线或者电缆的整齐和避免交叉缠绕，以方便后续的维护和管理。
电线槽施工工艺及方法
电线槽施工工艺及方法
引言
电线槽施工是电气工程中必不可少的一环，其施工工艺和方法的正确使用可以保证电线槽的质量和安全。
本文将介绍电线槽施工的基本工艺和方法。
施工工艺
前期准备
1. 确定电线槽的位置和布置方案。
2. 清理施工区域，确保无障碍。
3. 准备所需的施工工具和材料，如电线槽、电缆、保护套等。
安装电线槽
1. 根据设计要求，在墙壁或地面上标出电线槽的位置和尺寸。
2. 使用合适的工具，如电锯或墙切割机，切割出电线槽的开槽部分。
3. 清理开槽处的碎片和灰尘。
4. 将电线槽放入开槽处，并使用螺丝或粘合剂固定。
5. 检查电线槽的平整度和固定度，做好调整和修正。
导线安装
1. 根据设计要求，将导线引入电线槽中。
2. 使用固定夹或槽口盖板固定导线，以保证导线的安全和整齐。
安全检查
1. 完成电线槽施工后，进行必要的安全检查。
2. 检查导线的连接是否牢固、绝缘是否完好等。
3. 确保电线槽没有任何松动、损坏或安全隐患。
施工方法
1. 根据实际情况选择合适的工艺和方法，如墙面开槽法、地面
开槽法等。
2. 考虑到施工过程中可能遇到的问题和难点，制定相应的解决
方案。
3. 与其他工程施工的协调和配合，确保施工进度和质量。
结论
电线槽施工工艺和方法的正确应用可以确保电线槽的质量和安全。
在施工过程中，应根据实际情况选择合适的工艺和方法，并与其他工程施工进行协调和配合。
电线槽施工工艺
电线槽施工工艺步骤1. 规划设计：在施工前，应先进行电线槽的规划设计工作。
根据电气线路的布置要求，确定电线槽的走向和尺寸，并考虑到线槽的载荷和维护要求。
2. 安装支架：在规划设计确定后，需要安装电线槽的支架。
支架应牢固可靠，能够承受电线槽及其内部线路的重量。
3. 铺设线槽：根据设计要求，将电线槽逐段铺设在支架上。
注意线槽的对称性和位置的准确性，确保线槽的整体美观和电气线路的正常通行。
4. 固定线槽：线槽铺设完成后，需要进行固定。
使用合适的接固件将线槽固定在支架上，确保线槽不会出现松动或变形。
5. 布线连接：将电气线路逐段引入线槽，并进行连接。
使用合适的接线盒、接线端子等设备，按照电线颜色和规格进行正确的布线连接。
6. 接地处理：在线槽布线连接完成后，需要进行接地处理。
确保线槽的绝缘性能良好，并接地到可靠的接地装置，以保障电气线路的安全运行。
7. 维护检修：完成线槽施工后，应定期进行维护检修工作。
保持线槽的清洁和完好，及时修复损坏或老化的部件，确保电气线路的可靠性。
注意事项- 施工前应详细了解设计要求，确保施工符合规范和标准。
- 在施工过程中，要注意人员安全，采取必要的安全措施，避免发生意外事故。
- 线槽的尺寸应与电气线路的容量相匹配，不得过小或过大。
- 使用优质的线槽材料和配件，确保线槽的使用寿命和性能。
- 施工过程中应注意线槽的通风散热和防水防潮处理。
- 线槽的连接点应牢固可靠，不得出现松动或断裂现象。
以上是电线槽施工工艺的基本步骤和注意事项，希望对您有所帮助。
如有任何疑问，请随时联系我们。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、电线、电缆穿管和线槽敷线
1 主控项目
1.1 三相或单相的交流单芯电缆，不得单独穿于钢导管内。
1.2 不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
1.3 爆炸危险环境照明线路的电线和电缆额定电压不得低于 750V，且电线必须穿于钢导管内。
2 一般项目
2.1 电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。
2.2 当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线(PE 线)应是黄绿相间色，零线用淡蓝色；相线用：A 相——黄色、
B 相—绿色、
C 相——红色。
2.3 线槽敷线应符合下列规定：
A 电线在线槽内有一定余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间距不应大于 2m；
B 同一回路的相线和零线，敷设于同一金属线槽内；
C 同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
二、电缆头制作、接线和线路绝缘测试
1 主控项目
1.1 高压电力电缆直流耐压试验必须合格。
1、2 低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5MΩ。
1、3 铠装电力电缆头的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于表的规定。
电缆芯线和接地线截面积（mm2）
电缆芯线截面积接地线截面积
120 及以下16
150 及以上25
注：电缆芯线截面积在 16mm2 及以下，接地线截面积与电缆芯线截面积相等。
1.4 电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。
2 一般项目
2.1 芯线与电器设备的连接应符合下列规定：
A 截面积在10mm2 及以下的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；
B 截面积在 2.5mm2 及以下的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；
C 截面积大于 2.5mm2 的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；
D 多股铝芯线接续端子后与设备、器具的端子连接；
E 每个设备和器具的端子接线不多于 2 根电线。
电线、电缆的芯线连接金具(连接管和端子)，规格应与芯线的规格适配，且不得采用开口端子。
F 电线、电缆的回路标记应清晰，编号准确。
