布线线槽桥架规范

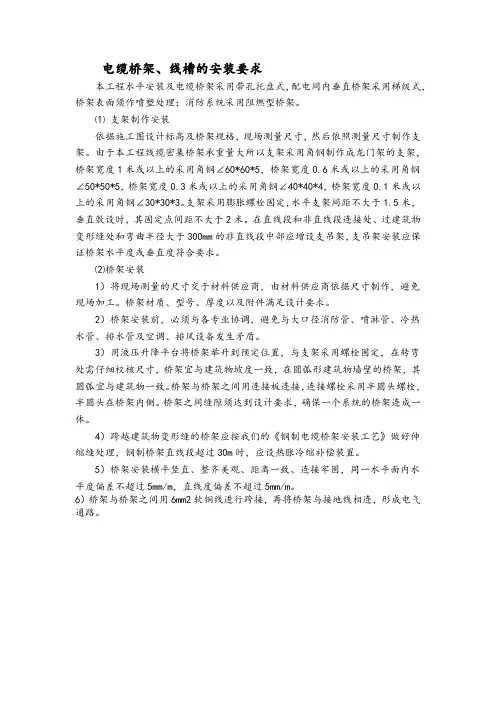

电缆桥架、线槽的安装要求
电缆桥架、线槽的安装要求本工程水平安装及电缆桥架采用带孔托盘式，配电间内垂直桥架采用梯级式，桥架表面须作喷塑处理；消防系统采用阻燃型桥架。
⑴支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架。
由于本工程线缆密集桥架承重量大所以支架采用角钢制作成龙门架的支架，桥架宽度1米或以上的采用角钢∠60*60*5，桥架宽度0.6米或以上的采用角钢∠50*50*5，桥架宽度0.3米或以上的采用角钢∠40*40*4，桥架宽度0.1米或以上的采用角钢∠30*30*3。
支架采用膨胀螺栓固定，水平支架间距不大于1.5米，垂直敷设时，其固定点间距不大于2米。
在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要求。
⑵桥架安装1）将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
2）桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
3）用液压升降平台将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。
桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。
桥架之间缝隙须达到设计要求，确保一个系统的桥架连成一体。
4）跨越建筑物变形缝的桥架应按我们的《钢制电缆桥架安装工艺》做好伸缩缝处理，钢制桥架直线段超过30m时，应设热胀冷缩补偿装置。
5）桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
6）桥架与桥架之间用6mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路。
电缆桥架规范要求
电缆桥架规范要求篇一：电缆桥架安装要求及规范电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
电缆桥架线槽安装规范工艺施工图
电缆桥架线槽安装规范工艺施工图电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备表-1 钢制托盘、梯架常用规格表注:符号△表示常用规格。
各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。
支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。
钢制桥架的表面处理方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。
一般情况宜按表-2选择适用工程环境条件的防腐处理方式。
当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。
环境条件 防腐层类别类型 代号 等级 Q 涂漆 D 电镀锌 P 喷涂粉末 R 热浸镀锌DP RQ T其它复合层 户 内 一般 普通型 J 3K5L 、3K6 ○ ○ ○由设计决定 0类 湿热型 TH 3K5L ○ ○ ○ ○1类 中腐蚀性 F1 3K5L 、3C3 ○ ○ ○ ○ ○ ○ 2类 强腐蚀性 F2 3K5L 、3C4 ○ ○ ○ ○户 外 0类 轻腐蚀性 W 4K2、4C2 ○ ○ ○ ○ ○1类 中腐蚀性 WF1 4K2、4C3 ○ ○ ○ ○注:符号“○”表示推荐防腐类别。
线槽、桥架施工工艺要求
线槽、桥架施工工艺要求板槽安装及注意事项垂直敷设的线槽按底架安装，水平部分用支架固定。
固定支点之间的距离要根据线槽具体的负载量在1500至2000mm之间。
在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于500mm。
线槽固定支点间距离偏差小于50mm。
底板离终点50mm处均应固定。
不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
线槽与各种模块底座连接时，底座应压住槽板头。
线槽螺杆高出螺母的长度少于5mm。
线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
槽板应紧贴建筑墙面，并且排列整齐。
导线不在线槽内进行接头，接线在接线盒内进行。
穿在管、槽、架内的绝缘导线，其绝缘电压不低于500V。
管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
板槽安装及注意事项垂直敷设的线槽按底架安装，水平部分用支架固定。
固定支点之间的距离要根据线槽具体的负载量在1500至2000mm之间。
在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于500mm。
线槽固定支点间距离偏差小于50mm。
底板离终点50mm处均应固定。
不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。
线槽与各种模块底座连接时，底座应压住槽板头。
线槽螺杆高出螺母的长度少于5mm。
线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。
线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。
槽板应紧贴建筑墙面，并且排列整齐。
导线不在线槽内进行接头，接线在接线盒内进行。
穿在管、槽、架内的绝缘导线，其绝缘电压不低于500V。
管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。
电缆桥架安装规范
电缆桥架安装电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
施工时要按国家标准设计进行，一般要求如下。
一．金属线槽布线1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。
2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。
控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。
3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。
4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。
电线或电缆在引出部分不得有损伤。
5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。
6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。
二、电缆桥架布线1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。
2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。
3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：1）1kV以下和lkV以上的电缆。
(完整版)桥架、线槽施工工艺标准
1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。
1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.1.1设计图纸及其它技术文件齐全，进行了图纸会审。
2.1.2有批准的施工方案或施工组织设计，并进行了技术交底。
2.2材料准备2.2.1金属桥架、线槽及其附件必须选用厂家配套产品，有出厂合格证及检验证书，型号规格符合设计要求，进场时必须做检查验收，填写设备进场验收记录，并经监理检查确认。
2.2.2金属桥架、线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
2.3主要机具设备准备2.3.1铅笔、卷尺、线坠、粉线袋、手电钻、冲击钻等。
2.4 作业条件2.4.1配合土建的结构施工,预留孔洞,预埋铁和预埋吊杆、吊架等全部完成。
2.4.2顶棚和墙面的喷漆，油漆及壁纸全部完成后方可进行桥架、线槽敷设。
2.4.3高层建筑竖井内土建湿作业全部完成。
2.4.4地面线槽应及时配合土建施工。
3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。
3.2施工工艺3.2.1弹线定位：根据设计图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处进行弹线。
3.2.2预留孔洞：根据设计图纸标注的轴线部位，将预制加工好的木制或铁制的框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口。
3.2.3支架与吊架安装：(1)支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
(2)钢支架与吊架必须焊接牢固，无显著变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。
(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。
(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。
电缆桥架线槽架安装施工工艺标准
电缆桥架线槽架安装施工工艺标准4.1 工艺流程预留孔洞、预埋支吊放线定位、预制支吊墙柱用膨胀螺栓固定支吊桥架安钢结构钻孔固定支吊架桥架接地保护线连接4.2 操作工艺电缆桥架多选用金属槽式电缆桥架及线槽，在车间内水平或垂直敷设，用支吊架固定。
根据设计图纸并结合现场实际情况确定桥架、线槽水平及垂直敷设准确路径，量出符合规范要求的支吊架位置及支。
吊架尺寸，预留好土建孔洞，或预埋好吊杆（架）．支吊杆（架）所用钢材应经过调直，不得有明显扭曲变形，下料应用无齿锯或钢锯，不得使用电气焊切割，切口毛刺应清除干净。
钢支（吊）架应焊接牢固，焊缝工整，不得有漏焊及焊漏等现象，焊药皮应清除干净，按要求进行防腐处理。
（最好选用成型镀锌产品）支（吊）架安装应横平竖直，除敷设在管架上外，固定点间距一般应为1.5-3.0m。
支（吊）架在桥架、线槽的始末端与分支处、进出配电柜、箱等处的距离应为0.5m以内。
预埋吊杆的直径不得小于10mm，预埋点要准确。
在钢结构柱上不允许用焊接方式固定支架，可钻孔用螺栓固定。
在实心砖墙及混凝土墙柱上，可使用膨胀螺栓固定支架，钻孔深度及直径不得过大或过小。
4.3 桥架及支架安装桥架应平整，无扭曲变形，内壁无毛刺，各种附件及连接螺丝应齐全配套。
桥架接口应平滑过度，接缝紧密平直，宽度尺寸应一致。
在无法上人的吊顶内敷设桥架时，应预留检修口。
不允许把桥架在穿过建筑物处将桥架与建筑物一块抹死。
电缆桥架在每个支架上的固定应牢固，桥架连接板的螺栓应紧固，螺母应位于桥架的外侧。
桥架通过建筑物的伸缩缝、沉降缝时，桥架本身应断开，槽内用内联接板搭接，但不允许固定，保护地线应留有补偿裕量。
当直线段超过30米时，应设伸缩装置，采用伸缩连接板。
铝合金或玻璃钢制电缆桥架超过15米时，应加伸缩连接板。
敷设在竖井，吊顶、夹层及设备层的电缆桥架应具备防火要求。
桥架应使用标准的各种连接件，桥架不允许使用电气焊进行加工。
桥架弯头及垂直引上引下时的弯曲半径不应小于所敷设的电缆的最小允许弯曲半径。
电缆桥架施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、规范是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。
4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设计方案
1.概述
线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。
电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据
《普通碳素结构钢冷轧刚带》 GB716-1983
《钢制电缆桥架工程设计规范》CECS31 91
3.桥架的分类及特性
电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。
它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。
它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。
电缆桥架的选用及安装应因地制宜，应随工艺管道架空敷设；
电缆桥架可楼板，梁下安装；
可室内外墙壁、柱壁、隧道、电缆沟壁上的侧装；
可在露天立柱或支墩上安装。
可水平、垂直敷设，可转角、T字形、十字形分支；
可调宽、调高、变径等，具有安装使用灵活的优点。
4.桥架的计算
●电缆桥架的载荷G总的计算：
G总=n1q1+n2q2+n3q3+ ……
式中：q1、q2、q3 …… 为个电缆每单位长的重量(kg/m)
n1、n2、n3 …… 为相应电缆的根数
G应小于电缆桥架的允许载荷
当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
●电缆桥架宽度b的计算：
控制电缆桥架宽度b的计算(一般电缆桥架的填充率取40%左右)
电缆总截面积:s0=n1π(d1/2)2+n2π(d2/2)2+ ……
需要的托架横载面积：s=s0d/0.4=s/h=s/(0.3h)
式中：h为电缆桥架净高
5.桥架设计与敷设的设计考虑
桥架从弱电竖井引入到控制室，在控制室机房内，应铺设高架抗静电地板，并在高架抗静电地板下安装金属线槽，将水平桥架、垂直桥架和配线机柜连接起来。
垂直线缆通过垂直桥架贯通整个大楼，垂直桥架的作用是提供弱电竖井内垂直干线的通道。
弱电系统垂直桥架，安装在各层的配线间电缆竖井内，各系统电缆通过桥架在各层引出，进入各层水平主桥架。
水平线缆通过各层走廊上方吊顶内的水平桥架进入各个区域。
在各区域内，将根据实际情况，使用金属线槽（吊顶内）、薄壁金属电线管。
根据泛海国际的招标要求，系统设计采用金属槽式电缆桥架结构。
（1）垂直桥架的设计
垂直桥架安装在弱电竖井内，自下而上，贯通整个大楼。
桥架应固定在墙面上，要求桥架为全密封结构，可通过锁扣开启盖子，桥架之间通过配套的连接片和螺栓连接。
桥架底面要求冲穿线环，提供可以固定线缆的支架，以免线缆因重力损伤。
根据布线标准，要求每隔600mm高度冲一排穿线环（每排均布4个穿线环），要求没有毛刺。
垂直桥架与各层的水平桥架连接，并且要求与各楼层配线间高架抗静电地板下的桥架连接。
根据布线系统的穿线工艺要求，桥架的内截面尺寸应大于所穿线缆截面积之和的3倍。
桥架转弯处应采用弧线形弯头或折线型弯头，以免发生线缆损坏。
桥架连接处要求通过接地线彼此连接。
桥架施工时间应在内装修期间，与强电工程同步进行。
桥架施工完毕后，应校验、检查、验收。
（2）水平桥架的设计
水平管线是大楼内弱电系统的主动脉。
根据图纸所示，弱电系统各系统水平电缆，从各层弱电竖井（配线间）引出后，先沿走廊吊顶内的主电缆桥架敷设至各个设有信息点、布防点的区域，再由各区域吊顶内的分路桥架、线管或预埋在墙内的不同规格的穿线管，将电缆引到各系统前端设备或信息插座。
水平桥架采用走吊顶的轻型装配式槽形电缆桥架，这种方式适用于大型建筑物，为水平线系统提供机械保护和支持。
装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，从弱电井引向各个设有信息点或布防点的区域。
弱电系统的综合布线系统、监控系统等的布线是放射型的，线缆用量较大，所以线槽容量的计算很重要。
按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量，即线槽的横截面积= 水平线截面积之和×3，线槽的材料为冷轧合金板，表面进行相应处理，如镀锌、喷塑、烤漆等。
为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线缆路由的弯转自如。
金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。
如果不能确定信息出口的准确位置，布线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到各信息点、布防点。
（3）对桥架管线的施工要求
金属桥架用来安放和引导电缆，并起到机械保护的作用。
同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地，并为今后维护和扩充提供方便。
桥架材料均为冷轧合金板，表面镀锌；钢板厚度>2.0㎜。
表面进行酸洗、磷化及热镀锌处理，镀锌层厚度≥40μｍ，线槽内侧喷涂防火涂料，厚度满足防火30分钟需求，附着力为一级，符合规范要求。
管线施工单位要求必须根据国家标准，确保电缆铺设的可能性，清除管内毛刺和垃圾，并在管内留有穿线所需的引导钢丝；
为了确保穿线顺利，在电线管排放中，施工单位应根据建筑规范在管线分支、连接、转弯处设过线盒。
根据弱电系统布线的施工要求，在管线转弯处不能拐死角，每根电缆的转弯半径要求为其电缆外径的8-10倍。
因此，吊顶内桥架在转弯或分路处均应设置45度。
水平线槽和竖井梯架连接处，及水平线槽和管线各连接处须配以相应规格的分支附件，不能断接，以保证线路路由的弯曲自如以及线路的安全。
若管线长度不够，需加套管时，应加外套，不能加内套。
在个别地方不能通过铁管时，可用金属软管连接，软管内径不能小于铁管内径。
所有桥架在线缆敷设安装完毕后，全部要求使用锁扣封闭，以防鼠害。
（4）桥架接地要求
为确保线路的安全，应使管线有良好的接地端。
金属线槽、金属软管、电缆桥架及各配线机柜均需整体连接，然后接地。
就接地系统设计提出以下建议：
1）镀锌冷轧金属线槽的规格为2米/节，建议在线槽与线槽用连接片连接时加入有效的接地体（连接导线），该接地导线线径不应小于6平方毫米。
弱电线槽应统一接入弱电系统的接地电极。
2）镀锌钢管的规格为6米/根，建议在管与管连接时增加有效的接地体（跨接导线），该接地导线线径不应小于6平方毫米。
整个大厦弱电线槽应统一接入大厦的弱电系统的接地电极。
3）镀锌钢管与镀锌冷轧金属线槽之间的连接也应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。
金属线槽与机柜也用跨接导体连接。
4）各个信息点、布防点的出线盒和管路系统内的分线盒，与线管的连接应加入有效的接地连接导线，并接入大厦弱电系统的接地电极。
5）为防止电磁干扰，弱电线缆管路与强电线缆管路平行走向之间距离应相距20cm以上，即<2KVA 应大于127mm；
2-5KVA应大于305mm；
>5KVA应大于610mm。
6）在机房中的所有弱电机柜均使用16mm2的多芯绝缘铜线直接与弱电接地端子连接，以确保抗静电活动地板支架构成有效的等电位。
（5）桥架尺寸的设计。
根据万峰酒店各层酒店部分平面图所示，弱电系统（包括综合布线系统、电视监控系统、有线电视系统等）所配套的主干桥架为共用150×100线槽（中间加隔板）设计比较合理，设计敷设为一个统一的总线槽（桥架），在桥架内分隔为三个隔断，综合布线、电视监控、有线电视等各个系统分别占用一个隔断，层次分明互不影响。
美观统一，施工方便，一次布设完成。
根据各楼的实际需求情况分别采用200×100、150×100、100×100线槽。
我们选用2.0冷镀锌槽式电缆桥架。
