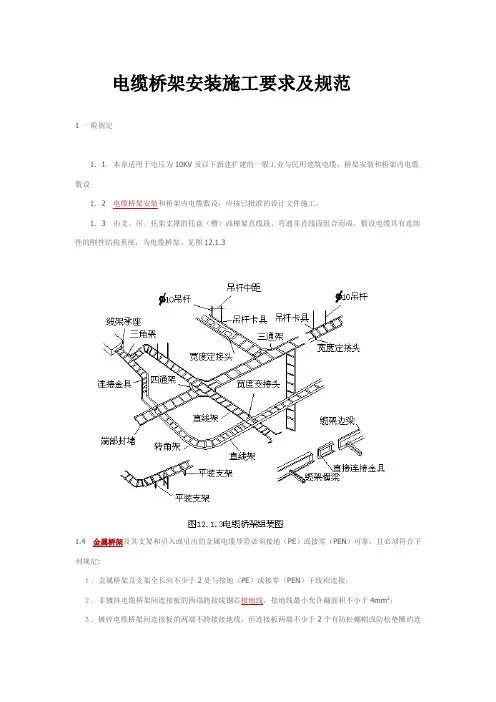

电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12。
1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接;２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷. 1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全.３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象.3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4。
桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
桥架安装规范
G. 水平敷设的桥架(电缆隧道、技术层等除外)安装高度(下弦)不宜低于 2.5m。 表 3 桥架与各种管道和设备的最小净距(m)
━━━━━━━━━┳━━━━━━━┳━━━━━━━━ 管道或设备名称 ┃ 相对位置 ┃与桥架的最小净距
A. 电缆从底部引出和从侧面引出的桥架。它们的高度和宽度应满足电缆最小弯曲半径的要求。桥
架的弯通应满足经过该弯通的电缆最小弯曲半径要求。
B. 载荷较重的桥架沿混凝土墙、现浇混凝土楼板敷设时，应尽可能埋设安装支、吊架用的预埋件。
在振动大的场所振动可能影响膨胀螺栓牢度的部位，应埋设安装支、吊架的预埋件。
C. 涂漆桥架的外表应平整、光滑、均匀，不起皮、起皱、无气泡。
4. 单件桥架的几何尺寸(长、宽、高)允许偏差应符合表 2 要求。
表 2 单件桥架几何尺寸允许偏差(mm)
尺寸分段
>30～120
>120～400
>400～1000
>1000～2000
>2000～4000
允许偏差
±0.8
±1.2
±2
±3
±4
C. 在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中的部位，桥架安装应不会影响其它
管道和设备安装、应不影响吊顶高度。
3. 编制?施工预算?、?施工方案?(或?简要施工方案?)，按预算和方案及工程方案进度，提出供料、
机具和计量器具方案，由物资部门(或建立单位)及时提供桥架、和吊、支架，提供机具和计量器具。
5. 焊在预埋件和允许焊接的钢构造上的支吊架，焊接不少于两个边，必须结实。焊接处应及时除去 焊渣、补漆。用薄钢板制作的异型立柱，不得采用直接焊接方式固定。应先用焊接方法固定底板，然后将 立柱用镀锌螺栓连接固定在底板上。
电缆桥架安装要求及规范
电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。
2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。
3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。
4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。
5、桥架的安装应设计预留一定的余量，便于调节和检修。
6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。
7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。
二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。
2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。
3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。
4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。
电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
注:符号△注:符号“○”表示推荐防腐类别。
6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
电缆桥架安装施工要求及规范
电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装规范标准
电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。
为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。
下面是电缆桥架安装规范标准的主要内容。
1. 材料选择安装电缆桥架首先要选择合适的材料。
通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。
2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。
安装位置应避免与其他设备、管道等相互干扰。
3. 安装间距电缆桥架的安装间距应符合规定的标准。
一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。
4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。
连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。
5. 线缆敷设线缆敷设应遵循一定的原则和方法。
首先，要确保线缆整齐、平行，不携带其他杂物。
其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。
最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。
6. 安全防护电缆桥架的安装应给予足够的安全防护。
首先，安装位置应远离火源和易燃物。
其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。
最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。
总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。
只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。
同时，对于维护和管理电缆桥架也起到了重要的指导作用。
电缆桥架安装施工规范
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设. 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12。
1。
31。
4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计(施工方案）进行技术、安全交底.２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺,不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费.4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架安装规范一、范围本工艺适用于工业与民用工程中动力、照明、仪表与弱电分项敷设10kV及以下电力电缆、控制与弱电电缆得钢制电缆桥架安装。
二、定义本标准采用下列定义由钢制梯架或托盘得直线段、弯通与变宽直通等以及支吊架组合、用以支承电缆、具有密接连续得刚性结构系统得全称(托盘分为有孔、无孔与组装式三种。
小规格得无孔托盘,常称为线槽,用为敷设电线)。
又称截面利用率。
就是桥架内敷设得电缆与电线包括其绝缘层在内得总截面占桥架内截面得百分比。
承载桥架得立柱、托臂、一字型、L型与门型等支持件得总称。
安装与检修时除了桥架与电缆(电线)自重以外可能加在桥架上得载荷。
三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术与物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检与互检┃┗━━━━━━━━━━┛四、工艺过程1、熟悉桥架施工图(设计内容见附录A)与有关得电缆与电线敷设图、有关得建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋与工艺管道及设备布置图)。
了解可能与桥架平行相近、交叉、甚至可能重合得风管、水管、工艺管及各种设备走向、位置,了解各种管道与设备内得介质及表面温度、有无保温,了解桥架支、吊架安装部位得建筑部位(顶、墙、柱等)得承重能力与牢度,了解桥架走向、桥架类型及敷设在桥架内得电缆型号、规格、直径与单位长度重量等。
从保证施工质量、安全与使用(与投产)要求得角度,认真审图,提出设计施工图存在问题与解决问题得建议,请设计单位及时解决。
2、审查桥架施工图时,应特别注意以下三个方面就是否存在问题:A、电缆从底部引出与从侧面引出得桥架。
它们得高度与宽度应满足电缆最小弯曲半径得要求。
桥架得弯通应满足经过该弯通得电缆最小弯曲半径要求。
B、载荷较重得桥架沿混凝土墙、现浇混凝土楼板敷设时,应尽可能埋设安装支、吊架用得预埋件。
在振动大得场所振动可能影响膨胀螺栓牢度得部位,应埋设安装支、吊架得预埋件。
C、在高层建筑里吊顶与楼板之间净距较小、各种管道比较集中得部位,桥架安装应不会影响其它管道与设备安装、应不影响吊顶高度。
3、编制《施工预算》、《施工方案》(或《简要施工方案》),按预算与方案及工程计划进度,提出供料、机具与计量器具计划,由物资部门(或建设单位)及时提供桥架、附件与吊、支架,提供机具与计量器具。
4、在选择桥架时,除了必须由公司规定得合格分供方供应外,还应注意符合设计规定得规格、结构形式(梯架、有孔托盘还就是无孔托盘)。
桥架得板材厚度,在设计得施工图中不作规定时,可见表1。
表1 桥架允许得最小板材厚度5、特殊得附件,如调角、调宽、调高连接件、隔板、护罩(盖),应与桥架直线段、弯通、变径直通一起提出订货。
垂直敷设与坡度较大得梯形桥架与托盘应有固定电缆用得横档。
1、应有产品合格证书、产品样本或说明书,其中应包括电缆桥架在不同跨距下最大允许均布载荷及变形量图。
2、桥架、立柱、托臂都应平整、无变形、无扭曲,无毛刺与刃边。
3、桥架得防腐质量应符合以下要求:A、热浸镀锌桥架表面锌层应均匀,无毛刺、过烧、挂灰、伤痕、局部未镀锌(直径2mm以上)等缺陷,不得有影响安装得锌瘤。
B、电镀锌桥架表面锌层应光滑、均匀、致密,不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。
C、涂漆桥架得表面应平整、光滑、均匀,不起皮、起皱、无气泡。
4、单件桥架得几何尺寸(长、宽、高)允许偏差应符合表2要求。
表2 单件桥架几何尺寸允许偏差(mm)5、支、吊架与桥架得接触面平直度偏差应不大于1mm,立柱与托臂、托臂与桥架、桥架与连接件应匹配,连接(安装)孔数量正确,位置准确,孔径大小合适。
6、检查方法视数量而定。
数量大、规格多得可抽检,抽检百分比宜控制在10%。
若有质量问题,应再抽检10%,质量问题要作记录。
7、以保证工程质量与工程合同要求为原则,对不同质量问题,采取不同得整改措施,或退货,或现场整改。
8、桥架堆放应分类、分规格,堆放整齐在垫条上,防止变形、损坏、受潮、浸湿。
1、桥架得安装位置应根据设计图。
但大多数设计图上既无平面座标位置标注,也无标高标注。
因此,必须根据工程实际情况确定。
一般应掌握以下原则:A、应远离高压或高温气体(液体)得管道与设备。
远离腐蚀性气(液)体管道。
桥架与各种管道与设备得净距应符合表3要求。
B、在工艺管廊架上,应尽可能把桥架安装在工艺管道得侧面,便于敷设电缆与检修得部位。
C、桥架与墙、顶得净距,应根据桥架内电缆得大小、多少而定,应保证有操作空间。
吊顶内宜不小于150mm。
D、水平相邻桥架净距宜不小于50mm。
几组电缆桥架(多层)在同一高度平行安装时,相互之间净距宜大于600mm。
E、多层桥架得上下顺序与层间距离应符合设计要求。
若设计无要求,层间距离一般为控制电缆间不应小于0、2m,电力电缆间不应小于0、3m,弱电与电力电缆间不应小于0、5m(如有屏蔽盖板可减到0、3m)。
F、吊顶内桥架定位,由于净高较小,必须与其她专业施工人员协调。
避免与风管、大口径消防水管、喷淋主管、冷热水管、排水管与吊顶内得空调、排风设备发生矛盾,减少不必要得返工。
G、水平敷设得桥架(电缆隧道、技术层等除外)安装高度(下弦)不宜低于2、5m。
表3 桥架与各种管道与设备得最小净距(m)━━━━━━━━━┳━━━━━━━┳━━━━━━━━管道或设备名称┃相对位置┃与桥架得最小净距━━━━━━━━━╋━━┳━━━━╋━━━━━━━━┃┃管道上方┃1、0 (0、2)蒸汽管┃平行┣━━━━╋━━━━━━━━┃┃管道下方┃0、5 (0、2)┣━━┻━━━━╋━━━━━━━━┃交叉┃0、3━━━━━━━━━╋━━┳━━━━╋━━━━━━━━暖气管┃┃管道上方┃0、3┃平行┣━━━━╋━━━━━━━━热水管┃┃管道下方┃0、2┣━━┻━━━━╋━━━━━━━━(有隔热层) ┃交叉┃0、1━━━━━━━━━╋━━━━━━━╋━━━━━━━━通风、给排水┃平行┃0、1┣━━━━━━━╋━━━━━━━━及压缩空气管┃交叉┃0、05━━━━━━━━━╋━━━━━━━╋━━━━━━━━┃平行┃0、4一般工艺管道┣━━━━━━━╋━━━━━━━━┃交叉┃0、3━━━━━━━━━╋━━━━━━━╋━━━━━━━━腐蚀性气体(液体)管┃┃0、5━━━━━━━━━╋━━━━━━━╋━━━━━━━━高温、高压设备┃┃1、0━━━━━━━━━╋━━━━━━━╋━━━━━━━━┃平行┃1、0高温高压管道┣━━━━━━━╋━━━━━━━━┃交叉┃1、0━━━━━━━━━┻━━━━━━━┻━━━━━━━━( )内表示管外有外包隔热层时,上下平行净距。
H、在有坡度得场所安装桥架,桥架坡度宜与建筑物一致。
在有园弧得建筑物墙面旁安装得桥架,其园弧宜一致。
2、确定桥架标高时,可利用土建单位定出得标高基准线。
一般可用水平连通器把它移引到需要得墙、柱或建筑物其它部位得垂直面上。
3、上1条所述原则,确定桥架得平面位置与标高。
在安装支、吊架得建筑面上弹线标出。
在各种管线多、桥架多得工程中,宜把经有关专业施工人员协商确定得桥架位置标在桥架平面图上,并准确反映各直线段得标高。
按图计算直线段、各种弯通(包括水平、上下弯通、三通、四通等)与变宽直通得数量。
若与原来订购合同得型号、规格、数量不一致,应及时发出通知变更。
1、按已确定得桥架弯通、变径直通位置确定其支、吊架位置,然后确定直线段支、吊架位置。
直线段上得支、吊架应保持间距均匀。
2、支、吊架间距应按设计规定。
若设计不作规定,应按承受均布载荷时相对挠度不应大于1/200为原则,根据计算得实际均布载荷不大于桥架制造厂产品说明书中《在不同跨距下最大允许均布载荷及变形量图》得最大均布载荷,确定支、吊架间距为1、5m、2m还就是2、5m。
大规格桥架、敷设电力电缆得填充率接近30%时,支、吊架间距定为1、5m。
在可以不计附加集中载荷得场合、桥架规格较小时,支、吊架间距可放宽到2、5m。
计算方法见附录B。
大跨距桥架得支、吊架间距(3m～6m),应按对应得允许均布载荷及变形量图计算。
3、在桥架直线上,离直线段与非直线段(弯通与变径直径)连接处300～600m处应设吊、支架。
当(弯通)弯曲半径大于300mm时,在非直线段中部应增设一个支、吊架。
离终端200～300mm处,过伸缩缝之前与之后约200mm处,直线段超过30m处得补偿装置前与后200mm处应设支、吊架。
4、桥架得支、吊架有多种类型: 立柱与托臂,立柱有用工字钢、T型钢、槽钢与角钢制造得,也有用薄钢板制造得异型立柱,一般都由桥架制造厂与桥架配套提供。
在许多场合采用非定型得一字型、L型与门型等支吊架,一字型、L型支架可用槽钢、角钢制作,门型吊架可用槽钢、角钢、C型钢制作,载荷轻得桥架,其门型吊架得吊杆可用园钢制作。
支吊架得表面防腐宜与桥架一致。
非定型支吊架选材及制作,应根据桥架得均布载荷与桥架得重量确定,同时要决定就是否应计附加集中载荷。
立柱得选用,要与桥架层间距离、配置层数与总得载荷相适应。
可按桥架制造厂提供得产品说明书正确选用。
5、焊在预埋件与允许焊接得钢结构上得支吊架,焊接不少于两个边,必须牢固。
焊接处应及时除去焊渣、补漆。
用薄钢板制作得异型立柱,不得采用直接焊接方式固定。
应先用焊接方法固定底板,然后将立柱用镀锌螺栓连接固定在底板上。
6、固定支吊架前,必须知道墙体、楼(平)顶、钢架本身得强度,能否承受桥架、电缆与电线得重量与集中附加载荷。
在不能采用金属膨胀螺栓得砖墙上,应按不同材料得墙体、不同类型(实心、多孔、空心)得粘土砖墙体,采用不同得固定方式。
实心与多孔粘土砖墙宜用燕尾螺栓固定,埋入深度宜不小于100mm。
空心粘土砖、轻质砖块,宜用穿墙长螺栓加夹板形式固定。
7、安装室外引入室内桥架得支吊架时,支吊架高低应满足桥架由内向外有2/100得坡度,防止雨水沿桥架流入室内。
8、支吊架应横平竖直,与桥架底部应保持面接触。
直线段支吊架上下、左右偏差应保证桥架得水平与垂直,允许偏差要求见4、5 节F条。
1、桥架直线段之间、直线段与弯通、变径直通之间得连接件,应采用桥架制造厂配套得连接件。
连接件薄钢板厚度不应小于桥架薄钢板厚度。
接口应平整,无扭曲、凸起与凹陷,连接用得半园头镀锌螺栓,半园头应在桥架内侧,螺栓长度适当,拧紧之后,露出长度以2～5牙为宜。
2、水平安装得桥架,其直线段得连接头,应尽量设在两个支吊架之间得1/4左右处。
