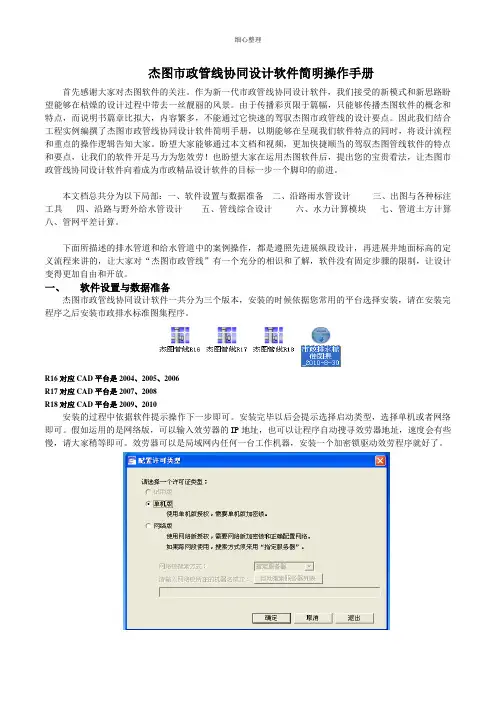

杰图市政管线协同软件简明操作手册

杰图市政管线协同设计软件简明操作手册首先感谢大家对杰图软件的关注。

作为新一代市政管线协同设计软件，我们采用的新模式和新思路希望能够在枯燥的设计过程中带去一丝靓丽的风景。

由于宣传彩页限于篇幅，只能够宣传杰图软件的概念和特点，而说明书篇章比较大，内容繁多，不能通过它快速的掌握杰图市政管线的设计要点。

因此我们结合工程实例编撰了杰图市政管线协同设计软件简明手册，以期能够在展现我们软件特点的同时，将设计流程和重点的操作逻辑告诉大家。

希望大家能够通过本文档和视频，更加快捷顺利的掌握杰图管线软件的特点和要点，让我们的软件开足马力为您效劳！也希望大家在使用杰图软件后，提出您的宝贵意见，让杰图市政管线协同设计软件向着成为市政精品设计软件的目标一步一个脚印的前进。

本文档总共分为以下部分：一、软件设置与数据准备二、沿路雨水管设计三、出图与各种标注工具四、沿路与野外给水管设计五、管线综合设计六、水力计算模块七、管道土方计算八、管网平差计算。

下面所描述的排水管道和给水管道中的案例操作，都是按照先进行纵段设计，再进行井地面标高的定义流程来讲的，让大家对“杰图市政管线”有一个充分的认识和了解，软件没有固定步骤的限制，让设计变得更加自由和开放。

一、软件设置与数据准备杰图市政管线协同设计软件一共分为三个版本，安装的时候根据您常用的平台选择安装，请在安装完程序之后安装市政排水标准图集程序。

R16对应CAD平台是2004、2005、2006R17对应CAD平台是2007、2008R18对应CAD平台是2009、2010安装的过程中根据软件提示操作下一步即可。

安装完毕以后会提示选择启动类型，选择单机或者网络即可。

如果使用的是网络版，可以输入服务器的IP地址，也可以让程序自动搜索服务器地址，速度会有些慢，请大家稍等即可。

服务器可以是局域网内任何一台工作机器，安装一个加密锁驱动服务程序就好了。

启动软件之后，进入CAD和杰图软件的设计界面，上方是CAD的操作菜单，下方是杰图的操作菜单，接下来的篇章我们会给大家介绍杰图菜单的用法。

1）设置菜单：在杰图软件中，打开一张地形图，不需要设置工程名。

您的地形图就是一个工程。

如果有其他的数据，比如设计标高，自然标高文件，那么你可以把文件拷贝在D:\JietuWork 文件夹下面，这个文件夹是用来保存用户自行定义的一些设置。

在定义完这些设置之后，请点{辅助}菜单下的备份用户设置，程序会自动在D建立JietuWork文件夹。

设置菜单中的具体用法参看下图。

设置菜单和出图菜单关联度很高，当我们进行出图和各种标注的时候，往往要用到设置中的菜单。

在出图讲解中，会介绍到菜单之间的逻辑关联。

2）地形菜单：本菜单是对地形图的转化利用，外部地形数据利用，做数据处理工作。

讲解顺序按照从上向下3）平面菜单：平面菜单主要是对道路图进行操作。

比如中心线定义，桩号定义和标注。

平面裁图等。

由于沿路布管需要用到道路的很多信息，因此在这里定义设置完毕后，对后期管线操作有很大的便利。

设置与数据准备模块到此结束。

二．设计杰图管线设计将对管线平面线位、管道规格、竖向信息等等参数的确定过程称为设计。

设计是一个充满创意和高度灵活的工作过程。

软件是帮助设计人员将这些创意和想法快速高效的反应在图纸上的工具。

工具是被使用的，而不应该成为枷锁。

本着这种理念杰图软件打破常规，除了第一步在平面上布置管线，软件对后续操作步骤不做任何限制。

了解了这些理念对快速灵活的掌握软件，以及最大限度发挥软件效用会有很大的帮助。

进入杰图管线协同设计软件后，会看到“设计”和“当前设计”菜单系统流程图1．管道绘制（详细信息请参看说明书，这里只介绍部分常用功能）➢交互布管即手动自由布管，设计人员可根据需要在手动布置管道，随时控制管道走向。

此功能适合于野外布管。

运行此命令将进入如下对话框：同时CAD命令会有绘制的提示信息，可以输入参数进行交互控制绘制管线。

1.此对话框中的选项，是非常重要的一项设置。

它将通过地形条件图中地形三维网格的计算，推算出检查井地面标高，以及管道最小覆土、坡度来确定管道埋深。

如下图所示：雨水井地面的自然标高自动标注，以及雨水管道属性查询结果。

可以清楚的看到，当管道布置结束，与此管道相关的所有初始标高信息都已经计算完毕了。

此项功能为本管线设计软件的特色之一，“自动初始化赋值计算”。

简单的说，利用本软件只要把管道绘制出来，不用其他任何操作，就可以直接出图、绘纵段以及各种统计表格了。

注：只有当图面有标高离散点的情况下，即地形图已经识别转化过的，此选项才能够使用。

否则此选项为灰色不能操作。

如果图面没有标高离散点，可在绘制界面中输入起始点管道内底标高。

软件将根据此标高和坡度、最小埋深等参数完成自动赋值工作。

后续可通过软件所提供的定井地面标高、定坡度·管高等命令为管道精确赋值。

➢自动布管依据桩号线（或普通线）的位置，在定管长或桩号长、定坡度得情况下，根据设定的桩号范围自动的、一次性的将所需的管道绘制出来。

此功能适合于沿路布管。

➢此对话框的管线基础设置与交互布管的设置方式相同，不同的就是多了定位线的选择，以及布置方式的确定。

由此可以看出，软件的自动布管不是必须要桩号线的，参考普通线同样可以自动布管。

➢定义管道之前的两种布管方式都属于是，新建管道布管。

而在城市建设或规划方案中，经常会涉及到管道改造或规划管线方案已确定等情况。

这时利用“定义管道”的命令将非常方便，在不改变原始图面管线方案的前提下，即可快速对管道的各种参数进行定义。

如下图所示：操作案例：沿路布置雨水管本案例是模拟道路提供了平面图，自然标高数据，设计标高数据，或者是现状道路，有离散点和等高线可以利用。

第一步：在当前设计中，选择雨水第二步：因为是沿路布置雨水管，选择“设计”菜单中“自动绘制管道”菜单，操作如下布置完成后的结果图，检查井和管线可以在上一步操作中“高级”按钮中，选择不自动标注。

遮挡关系软件根据高程自动判断处理。

第三步：定义井地面标高在绘制管道时，程序已经根据图面的离散点（或者根据管高和最小覆土反算）计算了井地面标高。

但是设计标高和自然标高都是根据离散点来的，这样在做方案或初设时是可以的。

如果要进行施工图设计的话就需要用[定井地面标高]命令来精确的计算检查井的设计标高。

这里需要特别说明的是：如果道路的条件图来自于杰图市政道路软件，那么检查井的设计标高、自然标高就不需要任何定义了。

软件将自动由道路获得精确数据。

并且一旦检查井位置发生变化，井地面高程将自动刷新。

也就是说设计人员根本无需再考虑检查井地面标高的事情了。

如果我们是利用其他软件设计的道路中心线标高，数据可以直接利用。

把道路专业提供的设计标高，后缀名修改为。

SJX（设计线：即设计标高）即可。

选中了道路标高文件之后，点击确定，框选所需要定义的检查井，回车返回本界面，再点击退出，定义的数据自动赋回到图面检查井上。

标注也会自动更新。

这里有必要说明一下，杰图软件中，提取的标高都是按照自然标高来进行处理，后缀名是.DMX（地面线：即自然标高），如果需要转换成设计标高，就在“地形——手工输入设计高”菜单中打开.DMX文件，然后另存为设计标高.SJX(设计线：即设计标高) 如果您手头是其他道路软件提供的设计标高文件，只需要将文件后缀名替换即可。

杰图软件的设计标高文件格式如下：桩号标高竖曲线半径定井自然标高——标高文件定义：这里说的标高文件与道路标高文件是两个概念。

这个文件指的是地形标高文件。

该文件是由“地形——等高线离散”中的选项生成的。

打开这个标高文件可以看到，格式为：X坐标Y坐标标高这种标高定义方式主要用来应对超大地形图，超出cad运算范围无法在图面上生成离散点的情况，此时就可以利用生成的外部标高文件顺利的计算出检查井标高。

第四步：现在即可进入到管线竖向设计菜单——定坡度·管高（定管线坡度，定管内底标高）我们看一下刚才界面里面的平面图井参数显示第五步：雨水口布设。

布设雨水口，软件提供了多种布置雨水口的方式可根据不同情况选择使用。

这里着重介绍第三种布置方式。

以往软件自动布置雨水口有主要有两方面的问题，一是必须要有桩号，二是自动布置时与检查井的间距为固定值，无法识别交叉口和公交车港等。

使用杰图软件提供的方式可以完全避免这些问题。

点击按钮后命令行提示：命令:选择样井:选择参考的检查井命令:选择样例参考线:选择参考的边线，也就是准备要雨水口靠近的那条线命令:回车不选/ 请选择桩号线:有桩号线就直接选择，没有就回车命令:选择道路中心线:选择道路中心线命令:道路中心线交叉成网状, 请指定起止点确定单条中心线!如果中线路径不唯一（有岔路口）会出现如上提示指定道路中心线的起点: 图面指定指定道路中心线的终点: 图面指定指定雨水口相对于道路的朝向: 图面指定以上操作完成后会回到初始界面，此时点击确定按钮在图面框选雨水检查井即可。

效果如下图所示：（上述红色斜体字为功能运行时软件提示，黑色正体字为操作说明）第六步：定义井编号井编号在绘制管线时系统已经自动定义完毕，并且已经标注在图面。

如果自动编号不符合要求，可以利用软件提供的[井编号]命令重新进行编号。

选择主管后进入如下界面：第七步：定义管径在绘制管线时，管径已经有了初始数据。

如果需要修改就可以使用[定义管径]命令。

该命令关联了。

如果当前设计是污水，则在图面框选时所有污水管道将都被选中。

另外该命令还提供了过滤功能。

可以选择样管进行过滤，例如批量定义预埋只管，或者主管。

操作如下：输入S选择样管，程序就可以自动过滤。

特别说明：软件对管径变化的情况进行了特别处理，管径变化后不必担心高程错误。

也就是说管径随时都可以调整变化。

第八步：布置预埋管第九步：定预埋管标高预埋管标高在布置时程序已经根据主管高程自动进行了处理，这里的定标高其实是调整标高。

预埋管往往会穿越其它管线，所以存在着与其它管线碰撞的可能。

大家可能还记得，在定坡度·管高界面里面我们可以直观的看到交叉管的情况，并且也可以在那里进行调整。

但是如果有多个预埋管发生碰撞的话用那个调整效率就低了，这时我们就可以用定预埋管标高这个命令来批量自动调整。

运行命令后出现如下界面，最小净间距可以输入，也可以自动由规范取得。

然后再选择排列顺序规则，软件即可自动处理所有预埋管。

第十步：自动选择标准图集软件内部集成了国标06以及部分地方标准。

对于某些目前软件中没有的地方标准，我们可以免费扩充。

特别说明：以上就是道排水设计的关键环节和步骤。

这里需要特别强调的是，杰图市政管线设计软件本没有步骤限制。

之所以在这里列出了一个大概的步骤主要是为了能让大家快速的掌握和运用软件。

但是一定不要拘泥于这种步骤限制，灵活的运用会带来更高的效率和更好的效果。
