热泵及其应用技术

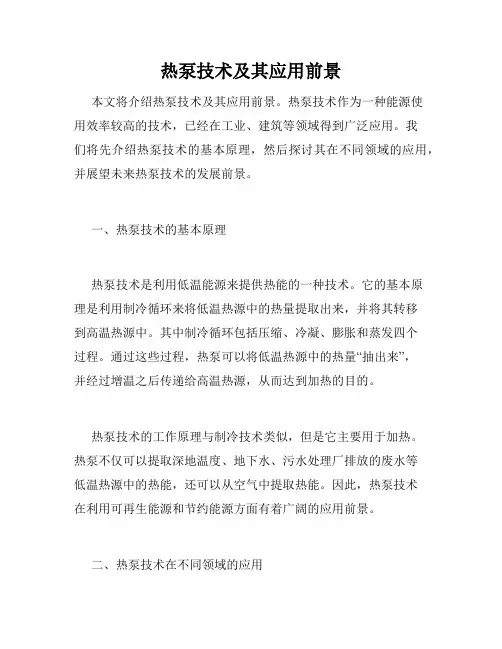

热泵技术及其应用前景
热泵技术及其应用前景本文将介绍热泵技术及其应用前景。
热泵技术作为一种能源使用效率较高的技术，已经在工业、建筑等领域得到广泛应用。
我们将先介绍热泵技术的基本原理，然后探讨其在不同领域的应用，并展望未来热泵技术的发展前景。
一、热泵技术的基本原理热泵技术是利用低温能源来提供热能的一种技术。
它的基本原理是利用制冷循环来将低温热源中的热量提取出来，并将其转移到高温热源中。
其中制冷循环包括压缩、冷凝、膨胀和蒸发四个过程。
通过这些过程，热泵可以将低温热源中的热量“抽出来”，并经过增温之后传递给高温热源，从而达到加热的目的。
热泵技术的工作原理与制冷技术类似，但是它主要用于加热。
热泵不仅可以提取深地温度、地下水、污水处理厂排放的废水等低温热源中的热能，还可以从空气中提取热能。
因此，热泵技术在利用可再生能源和节约能源方面有着广阔的应用前景。
二、热泵技术在不同领域的应用热泵技术在建筑领域应用广泛。
通过利用地热能源，热泵可以为室内供暖，从而实现节能减排。
在欧洲，热泵已经成为建筑能源的重要一环，其中最常见的是地源热泵。
地源热泵利用地下深度恒定的温度来提供室内的热能，具有效率高、耗能低、使用寿命长等优点。
在工业领域，热泵技术也被广泛应用。
例如在化工厂中，热泵可以将废水中的热量提取出来，再将其用于生产过程中的加热。
此外，热泵还可以为冷气机组供暖，从而节约能源。
除了建筑和工业领域，热泵技术还可以应用于其他领域。
例如在航天领域，热泵技术可以解决太空飞行器的温度控制问题。
在农业领域，热泵可以为农业温室提供供暖或制冷，从而实现冬季种植。
此外，热泵还可以用于海水淡化、冷藏柜等领域。
三、热泵技术的发展前景随着全球能源消耗的日益增加和环境问题的日益突出，热泵技术的发展前景越来越受到人们的关注。
相较于传统的加热方法，热泵技术具有效率高、使用寿命长、环保等诸多优点，成为可再生能源利用的重要手段。
未来，热泵技术的发展方向是进一步提高效率、降低成本，并逐渐适应不同行业的需求。
几种热泵的应用发展及技术特点分析
几种热泵的应用发展及技术特点分析热泵是一种能够将低温热能转换为高温热能的装置，广泛应用于供暖、供冷、热水供应等领域。
随着能源短缺和环境污染问题的日益严重，热泵技术得到了广泛关注和应用。
下面将从应用发展和技术特点两个方面进行分析。
一、热泵的应用发展1.供暖领域：热泵在供暖领域的应用发展迅速。
传统的供暖方式主要依靠燃煤、燃油、天然气等化石能源，对环境造成严重污染。
而热泵利用地热、空气、水等可再生能源，能够有效地降低供暖成本，减少碳排放，具有较大的应用潜力。
2.供冷领域：热泵在供冷领域的应用也越来越广泛。
传统供冷方式主要依靠空调机组，但其耗能量大、耗电高、对环境污染严重。
而热泵通过制冷循环，将低温热能转换为高温热能，从而实现空调供冷。
热泵空调的节能效果明显，具有广阔的市场前景。
3.热水供应领域：热泵在热水供应领域也有着重要的应用。
传统的热水供应方式主要依靠燃煤、燃气等能源，污染严重且能源利用率低。
而热泵通过吸收低温环境的热能，通过压缩循环提升温度，将低温热能转化为高温热能，从而实现热水供应。
二、热泵的技术特点1. 能效高：热泵具有高能效的特点。
热泵根据能源输入和热能输出的比值来衡量能效，通常用COP（Coefficient of Performance，性能系数）来表示。
热泵的COP通常在2-4之间，即能够通过消耗1单位的能量，获得2-4单位的热能输出。
相比之下，传统燃煤、燃油锅炉的能效只有0.9-1.2，热泵的能效明显更高。
2.环保节能：热泵利用可再生能源进行运作，能够显著降低对化石燃料的依赖，减少碳排放和空气污染。
同时，热泵具有加热效益高、能源利用率高、不产生废气、低噪音等优点，对环境友好。
4.技术成熟稳定：热泵技术经过多年的发展，已经相对成熟和稳定。
各类热泵设备在性能、运行稳定性、系统控制等方面都有了较大的突破和改进，能够满足各类应用的需求。
因此，热泵作为一种高效环保的能源利用方式，具有广泛的应用前景。
热泵技术与应用
太阳能与热泵的应用策略
（二）太阳能与空气源热泵策略
水箱 水位 平衡管 水箱
水温 均压管
55℃温 控探头
太阳能 集热器
自来水
热泵机组
热泵机组
太阳能与空气源热泵策略
适用环境 该系统适合环境温度高于0℃,且冬季不需 要采暖的区域，单纯用于生活热水及空 调制冷。适用地区：华南、西南、东北 等地。 适合对象 适合公共建筑（如：宾馆、医院、学校、 写字楼等）的生活热水系统，或独立性 建筑（如：别墅、公共浴室等）的空调 及生活热水系统。
技术路线流程图
八、当前热泵应用的几点困惑
不该用的地方在用； 不懂技术的人在设计安装； 不懂运行的人在运行管理； 节能效果无人跟踪和评价。
九、太阳能与热泵的应用策略
（一）太阳能与地源热泵策略
淋浴 水箱补水源自太阳能空调制冷地源热 泵机组 地埋管 地板采暖
太阳能与地源热泵策略
适用环境 该系统适合环境温度低于-10℃,且冬季需 要采暖的区域，同时，该区域地下土壤 温度相对恒定于12～15℃，岩层溥，具 可挖掘性。适用地区：华中、华北、西 北、东北等地。 适合对象 适合2000m2以上的公共建筑（如：宾馆、 医院、学校、写字楼等）的采暖及生活 热水系统，或300m2左右的独立性建筑 （如：别墅、公共浴室等）的采暖及生 活热水系统。
意义和必要性
（二）满足人们生活需求
生活热水 ：洗澡用的生活热水成为人们的生活 必须 ； 夏季空调制冷： 夏季炎热，制冷空调已成为城 市家庭和办公的基本设施 ； 冬季采暖： 16℃是人体对寒冷忍受程度的一个界 限，北方冬季绝大多数地方的气温都会降至 0℃以下。
（三）满足工农业生产需求
工业： 生产工艺（如：热处理，电镀等） 农业：需要温控的农业大棚、禽舍、鱼池等需 求越来越多。
热泵技术及其应用领域介绍
热泵技术及其应用领域介绍热泵技术及其应用领域介绍引言热泵技术是一种利用能量转换原理来调节室内温度的创新技术。
它通过吸收热量并将其转移至需要加热的空间，或通过吸收冷量并将其转移至需要冷却的空间来实现温度调节。
这种技术的应用范围非常广泛，涵盖了家庭、商业及工业领域。
本文将深入探讨热泵技术及其应用领域的多个方面，以帮助读者更全面、深刻和灵活地理解这一技术。
热泵技术概述热泵技术是一种能源高效利用的技术，它通过制冷剂在一系列压缩与膨胀的过程中释放和吸收热量来实现空间的加热和制冷。
主要由蒸发器、压缩机、冷凝器和膨胀阀组成。
热泵系统有多种类型，包括空气源热泵、地源热泵和水源热泵，每种类型适用于不同的应用场景。
热泵的工作原理是基于热量的传递原理，通过萃取环境热源来转移热量。
例如，在冷天气中，空气中的热量可以被提取和转移到室内，以提供温暖的空气。
与传统的加热设备相比，热泵具有更高的能效和更低的能源消耗，因为它们可以利用自然资源来加热或冷却空气。
热泵的应用领域1. 家庭供暖和制冷热泵技术在家庭供暖和制冷方面有广泛的应用。
通过安装热泵系统，家庭可以有效地调节室内温度，并降低供暖和制冷的能源消耗。
热泵系统可以从空气、土壤或地下水中吸收热量，并将其传递给室内空间。
2. 商业和办公楼商业和办公楼也可以受益于热泵技术。
热泵系统可以有效地为这些建筑提供供暖和制冷服务，并减少能源消耗。
在大规模商业建筑中，地源热泵系统常常被应用，因为它们可以通过地下的热储存来提供持续的热能。
3. 工业应用热泵技术在工业领域也有重要的应用。
它可以用于加热或冷却工业生产过程中的流体或设备。
热泵系统不仅可以提高生产效率，还可以降低能源消耗和排放。
例如，一些工业设备需要低温环境来确保质量和性能，热泵技术可以提供需要的冷却效果。
4. 温室农业热泵技术在温室农业中也得到了广泛应用。
温室中的植物需要一定的温度和湿度条件才能生长。
通过利用热泵系统来调节温室内的温度，可以提供更稳定的生长环境，并增加农作物的产量和质量。
热泵技术及应用
第8章热泵技术及应用热泵是以冷凝器放出的热量来供热的制冷系统，是近三十年来迅猛发展的一种高效的节能装置。
由于热泵花费少量的驱动能源，就可以从周围环境中提取低品位热量转化为有用的热量，被广泛应用于建筑空气调节、石油化工供能、农副产品加工、化工原料处理、中草药材干燥、轻工产品生产等领域中。
热泵还可以采用各种新能源和可再生能源作为驱动能源，合理匹配利用能源，在节约能源的同时实现了社会的可持续发展。
正是因为热泵同时兼顾节约能源、环境保护和持续发展而倍受人们关注。
8.1 热泵的基本知识8.1.1 热泵的发展与现状热泵的理论最早可追溯到1824年法国物理学家卡诺(S. Carnot)发表的逆卡诺循环。
世界上第一个提出热泵装置的人是英国的著名科学家开尔文(L. Kelvin)，开尔文早在1852年就描述了他的热量倍增器的设想。
如图8—1所示，该装置由两个气缸和一个储气筒组成，气缸活塞由蒸汽机驱动，储气筒起换热器的作用。
室外环境的空气被吸入气缸，膨胀降温后排至室外的储气筒，在储气筒中吸收环境热量温度回升，然后进入排出气缸被压缩至大气压力排出。
显然排出空气的温度高于环境温度，被送入需要供暖的建筑物。
遗憾的是，限于当时的工业技术水平，开尔文没有制造出他的热泵装置。
图8-1 卡尔文的“热泵”设想简图历史上，同样是制冷系统的制冷机的发展远远领先于热泵，主要的原因是人类获得冷的方式比较少，而获得热的方式有很多。
如化石燃料直接取暖、锅炉采暖、电加热取暖等。
世界上第一台热泵装置是1927年在英国安装试验的一台家用热泵，它是用氨作为工质，外界空气作为热源，用来采暖和加热水。
当时人们已经认识到在热泵装置中，通过简单的切换循环的方向来实现冬季供热、夏季供冷的可能性，以及合理匹配废热、驱动能源、供热和制冷等综合利用的问题。
随后，美国、瑞士、德国和日本等国家也开始研究和使用热泵装置。
1931年，美国洛杉矶一间办公大楼将制冷设备用于供热，供热量达1050 kW，性能系数达2.5，这是世界上最早应用的大容量热泵。

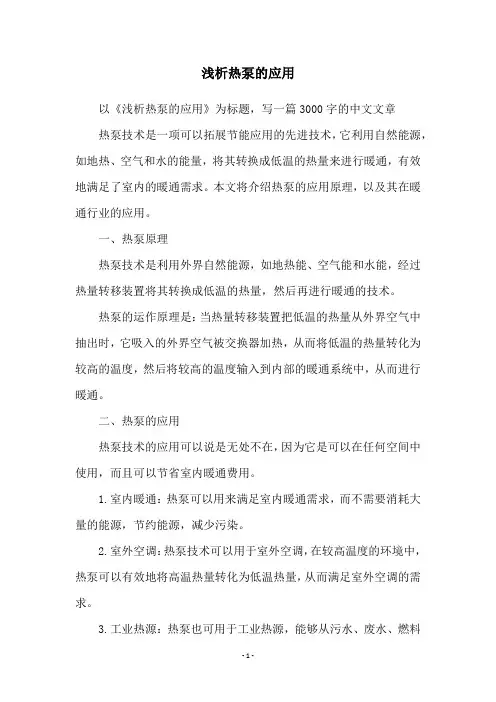

浅析热泵的应用
浅析热泵的应用以《浅析热泵的应用》为标题，写一篇3000字的中文文章热泵技术是一项可以拓展节能应用的先进技术，它利用自然能源，如地热、空气和水的能量，将其转换成低温的热量来进行暖通，有效地满足了室内的暖通需求。
本文将介绍热泵的应用原理，以及其在暖通行业的应用。
一、热泵原理热泵技术是利用外界自然能源，如地热能、空气能和水能，经过热量转移装置将其转换成低温的热量，然后再进行暖通的技术。
热泵的运作原理是：当热量转移装置把低温的热量从外界空气中抽出时，它吸入的外界空气被交换器加热，从而将低温的热量转化为较高的温度，然后将较高的温度输入到内部的暖通系统中，从而进行暖通。
二、热泵的应用热泵技术的应用可以说是无处不在，因为它是可以在任何空间中使用，而且可以节省室内暖通费用。
1.室内暖通：热泵可以用来满足室内暖通需求，而不需要消耗大量的能源，节约能源，减少污染。
2.室外空调：热泵技术可以用于室外空调，在较高温度的环境中，热泵可以有效地将高温热量转化为低温热量，从而满足室外空调的需求。
3.工业热源：热泵也可用于工业热源，能够从污水、废水、燃料等资源中抽取热量，将其转换成更高温的热量，以满足工业生产的需求。
三、热泵的优势1.先进的能源应用：热泵技术的优势在于它是一种先进的能源应用技术，它能够从自然资源中抽取热量能源，从而节约能源、减少污染。
2.高效率：热泵技术具有高效率，在使用一定能源的情况下，可以获得更多的输出量，因此可以降低成本。
3.维护成本低：热泵的维护成本很低，因为它的工作原理简单，可靠性高，而且不需要定期检查。
四、总结热泵技术是一种先进的能源应用技术，它可以利用自然能源，如地热、空气和水的能量，将其转换成低温的热量来进行暖通，有效地满足室内暖通需求。
热泵技术在暖通行业有着广泛的应用，具有先进、高效、低成本等优势，使得它成为当今暖通行业的最佳选择。
第5讲 热泵技术及其在建筑中的应用
其优点是系统简单，造价低，缺点是水质较差时在换热器中易产生污垢，影 响传热，甚至影响系统的正常运行。在寒冷地区，开路系统并不适用，只能采用 闭路系统。闭路循环是把多组塑料盘管沉入水体中，热泵的循环液通过盘管与水 体进行热交换。
第四节 空气源热泵系统
4.3 空气源热泵热水器
图8-6 空气源热泵热水器的工作原理
第5讲 热泵技术及其在建筑中的应用 第五节 地源热泵空调系统
第5讲 热泵技术及其在建筑中的应用
第五节 地源热泵空调系统
5.1 地源热泵空调系统的分类 5.2 地表水源热泵的特点
5.3 地下水源热泵系统的特点 5.4 大地耦合热泵系统的特点
4.2 空气源热泵在我国应用的适应性
要想研究最适合于北方寒冷地区使用的空气源热泵系统， 就必须了解北方地区的实际气候特点，黄河流域、华北地区 冬季采暖期间的气候特点见下表。
第四节 空气源热泵系统
4.2 空气源热泵在我国应用的适应性
由表可以看出：这些地区冬季采暖期较长，而且室外气 温较低，空气源热泵要想不依靠辅助热源满足这一地区的冬 季采暖需要，一般而言必须能够在-15℃左右的大气环境中 长期高效、安全运行。但是这一段气温特别低的室外环境温 度持续时间又特别短，系统大部分时间还是运行在一个相对 较高的室外温度环境下。
第三节 热泵的节能效益和环保效益
3.2 热泵的环保效益
热泵作为热源，其用能合理，可以利用一切自 然能源和排热能源，提高能源的利用效率，节省矿 物燃料等常规能源，减少矿物燃料燃烧过程对生态 环境的污染，对改进城市卫生，利于生态平衡有重 大意义。
第5讲 热泵技术及其在建筑中的应用
热泵技术的优势与应用前景
热泵技术的优势与应用前景热泵技术是一种将低温热量转化为高温热量的能源转换技术。
它可以通过从空气、水或土壤中提取热量来为建筑供热或制冷，并且相比传统能源使用方式，更加经济环保。
本文将探讨热泵技术的优势与应用前景。
一、热泵技术的优势1. 省能环保热泵技术是一种高效、环保的能源技术，能够利用自然界中的低温热源，比如空气、水、土壤中的热能，通过转换过程，将其转化为可以用于供暖和制冷的高温热源。
相比于传统能源，热泵技术可以减少温室气体排放，降低环境负担。
2. 多功能性热泵技术不仅可以用于供暖和制冷，还可以用于制热热水、恒温恒湿、脱湿等方面。
在寒冷的冬季，热泵可以将低温的空气热量提取出来，为家庭供暖；在炎热的夏季，热泵可以将室内的热量转移到外部，实现空调降温。
3. 稳定可靠热泵具有稳定可靠的特点，采用了数字化控制技术，能够对环境温度及湿度进行精确控制，从而实现稳定的温度控制。
与传统的冷暖设备相比，热泵在使用中噪音较小、运行更加平稳。
二、热泵技术的应用前景1. 家庭供暖市场随着全国性供暖改革逐渐推进，人们对于能源转换技术的研究和应用需求逐渐提升。
过去，中央空调、壁挂炉、地暖等传统供暖方式多在北方地区使用，但由于其能源消耗、安全隐患等问题，受到越来越多的消费者质疑。
而热泵技术的应用，能够实现绿色环保、高效节能、低碳环保的目标，因此未来在家庭供暖市场有望广泛应用。
2. 商业领域在商业领域，尤其是大型商业中心、酒店等企业中，热泵技术也有着广泛的应用前景。
例如，酒店可以采用热泵技术，实现客房空调和热水供应的整合，节约能源，提高效率。
3. 工业市场热泵技术在工业市场同样具有许多应用前景。
例如，热泵设备可以将低温的工业废物热能转化为高温热源，实现能源的回收和再利用，从而节省成本并减少环境污染。
4. 农业领域在农业领域，热泵技术也有着广泛的应用前景。
例如，热泵设备可以将空气、水、土壤中的温度转化为高温热能，提供温室种植所需的热量和湿度，提高农产品的生产力和品质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）高位能输配系统是热泵系统中的重要组成部分，原则上可用各
种发动机作为热泵的驱动装置。如：用燃料发动机（柴油机、汽油 机、或燃气机等）作热泵的驱动装置，这就需要燃料储存与输配系 统。用电动机作热泵的驱动装置最常见，这就需要电力输配系统。 以电为热泵驱动能源时，在发电中，相当一部分一次能在电站以废 热形式损失。因此，从能量观点看，使用燃料发动机来驱动热泵更 好，燃料发动机损失的热量大部分可输入供热系统，可大大提高一
太阳能集热器与循环泵；
蓄热装置等 图2 热泵系统框图
（1）低位能采集系统一般有直接系统和间接系统两种。直接系统是 空气、水等直接输给热泵机组的系统。间接系统是借助于水或防冻
剂的水溶液通过换热器将岩土体、地下水、地表水中的热量传输出
来，并输送给热泵机组的系统。通常有地埋管换热系统、地下水换 热系统和地表水换热系统等。
由于室外空气温度随着不同地区、不同季节变化很大，因此对于不同地区使用空 气源热泵时，应注意选取ɛh.s 。最大是热泵相应的最佳平衡点，并以此来选择热
泵容量和辅助加热容量。
2）热泵能源利用系数E
热泵的驱动能源有电能、柴油、汽油、燃气等，其价值不同。 电能通常是由其他初级能源转变而来的，在转变过程中必然
有损失。因此，对于有同样制热性能系数的热泵，若采用的
驱动能源不同，则其节能意义与经济性均不相同。为此，提 出用能源利用系数E来评价热泵的节能效果。能源利用系数 定义为
热泵的供热量 E 热泵消耗的初级能源
以电能驱动的热泵，若热泵制热性能系数为ɛh,发电效率为 ɳ1，输配电效率为ɳ2，则这种热泵的能源利用系数E=ɳ1 * ɳ2* ɛh 。
中型燃煤 锅炉房 中小型燃 气/燃油锅 炉房
传统空调 热源
小型燃煤 锅炉房
燃油/燃气 的直燃机
热电联合 供热
电动热泵
燃气驱动 热泵
E
0.5
0.65~0.7
0.85~0.9
0.9
0.88
1.05
h Qc/W (Qe W) / W Qe/W 1 e 1
式中 ɛh ——热泵的设计工况（或额定工况）制热性能系数，也可用COP表示； ɛe ——热泵的设计工况制冷性能系数； Qc——冷凝热量（KW）； Qe——制冷量； W——压缩机消耗的功率（KW）。
（2）季节制热性能系数ɛh.s 。 热泵的性能系数不仅与热泵本身的设计和制造情况有关，还与热泵 的热源、供热负荷系数（供热设计负荷与热泵提供热量之比）、热泵的
运行特性等有关。同时，上述COP值仅是对应某工况下的瞬态值，无法
全面地评价热泵的经济性。因此，为了评价热泵用于某一地区在整个采 暖季节运行时的热力经济性，提出了热泵的季节制热性能系数ɛh.s （也可
用HSPE表示）的概念。其定义为
h.s
整个供热季节热泵供给 的总热量 整个供热季节辅助加热 量 整个供热季节热泵消耗 的总能量 整个供热季节辅助加热 的耗能量
二 热泵系统分类
1.根据热泵在建筑物中的用途分类 （1）仅用作供热的热泵。这种热泵只为建筑物采暖、热水供应服务。 （2）全年空调的热泵。冬季供热，夏季供冷。 （3）同时供冷与供热的热泵。 （4）热回收热泵空调。它可以用来回收建筑物的余热（内区的热负荷，南朝向房间的
多余太阳辐射热等）。
2.按地位热源的种类分类 空气源热泵系统、水源热泵系统、土壤源热泵系统、太阳能热源热泵系统、废热源的 热泵系统、多热源的热泵系统。
3.按驱动能源的种类分类
电动热泵系统、燃气热泵系统。 4.在热泵空调系统中常按低温端与高温端所使用的载热介质分类 空气/空气热泵系统、空气/水热泵系统、水/水热泵系统、水/空气热泵系统、土壤/水热 泵系统、土壤/空气热泵系统。
三 热泵的效益
3.1热泵的节能效益
最常用的是热泵空调系统，热泵空调技术是空调节能技术的一种 有效的节能手段。 常用的传统空调热源有中小型燃煤/燃油/燃气锅炉房、热电联合供 热的热力站、区域锅炉房供热的热力站、燃油/燃气的直燃机（溴化锂 吸收式冷热水机组）等。其能源利用系数E见下表：
升的能量利用系统。
高位能 热泵机组
再生高 温热能
热分配系统（热汇）： 高位能输配系统： 电网与配电； 用户燃气输配 工业用热系统； 农业用热系统； 暖通空调（如地板 辐射采暖、风机盘 动力机 工作机 低温热能 管系统、热水供应 系统等）
用户燃油储存与输配；
用户热能装置
低位能采集系统（热源）：
地下水生产井与回灌井; 地下埋管换热器与循环泵； 取水构筑物与取水泵； 轴流风机；
热泵及其应用技术
一 热泵基本知识
二 热泵系统分类
三 热泵的效益
四 空气源热泵 五 地源热泵空调系统 六 热泵在建筑中的应用
一 热泵基本知识
1. 热泵的定义
热泵是一种利用高位能使热量从低位热源流向高位热 源的节能装置。 低位热能：空气、土壤、水中所含的热能，太阳能， 工业废热等。 高位热能：煤、燃气、油、电能等。
3. 热泵的评价
1）热泵的制热性能系数
热泵将低位热源的热量品味提高，需要消耗一定的高品味能量，因 此，热泵的能量消耗是一个重要的技术经济指标。衡量热泵的能量效率
常使用热泵的制热性能系数，通常有设计工况制热性能系数和季节制热
性能系数两种。 （1）热泵的设计工况（或额定工况）制热性能系数ɛh 对于蒸汽压 缩式热泵，其设计工况制热性能系数定义为
次能源的利用程度。
（3）热分配系统是指热泵的用热系统。热泵应用十分广 泛，即可应用于工业中也可应用于农业，暖通空调更是热 泵的理想用户。由于暖通空调用热品味不高，风机盘管系 统要求60℃/50℃热水，地板辐射供暖系统一般要求不超
过60℃，甚至用30℃-40℃进水也能达到明显的供暖效果，
这为使用热泵创造了提高热泵性能的条件。
热泵需要耗能， 为什么节能？
热泵工作原理
高位能
热用户 （如供暖）
动力机
工作机
低温热能
周围环境温度
图1 热泵原理图
供给用户热量=消耗高位热能+吸收低位热能
2. 热泵系统 热泵机组是由动力机和工作机组成的节能机械，是 热泵系统中的核心部分； 热泵系统是由热泵机组、高位能输配系统、低位能 采集系统和热能分配系统四大部分组成的一种能级提
