HPF脱硫脱氰催化剂技术协议1
HPF脱硫脱氰催化剂技术协议供方：长春市宝利科贸有限公司
需方：河北旭阳焦化有限公司
1 用途：脱除焦炉煤气（水分饱和）中的H
2S(CS
2
等有机硫)、HCN；使脱
硫液中的硫化物以氧化再生、氢化物转化为无毒铵盐。
2 操作环境
环境温度：最高温度：120℃，最低温度：0℃；
煤气温度：19-22℃，脱硫液温度：20-25℃；
再生温度：30-35℃，脱硫液PH值：8.5-9，
液气比：≥12L/Nm3。
3 技术要求
3.1 HPF脱硫脱氰催化剂：H-对苯二酚，P-PDS（双核酞箐钴磺酸铵），F-硫酸亚铁
外观为蓝黑色粉末，避光防潮，室温保存。
3.1.1物料名称
焦炉煤气（水分饱和）、HPF脱硫液
3.1.2物料组成（V%干煤气）
H
2 CH
4
CO N
2
CO
2
CmHn O
2
58 26 6.2 4.5 2.2 2.5 0.6
杂质（g/m3）
NH
3 H
2
S HCN B.T.X. 焦油萘
7 6 1.5 36 0.05 0.5
3.1.3流量（标准状态下干煤气流量）
单塔气体正常流量：50000 Nm3/h（标准状态下干煤气流量），液体流量：640-960m3/h，正常流量：800 m3/h。
3.2 脱硫剂订货范围和技术指标
3.2.1 PDS脱硫剂0.6吨（附带相应量的对苯二酚1吨）.
3.2.2 技术指标
煤气流量：50000 Nm3/h（标准状态下干煤气流量），塔前H
2
S 含量：4-10g/ Nm3，
要求塔后H
2S含量：≤0.05 g/ Nm3，H
2
S脱除率：≥99.5%，HCN
脱除率：≥90%，
有机硫脱除率：≥65%，悬浮硫：≤3.5g/L，NH
4CNS+（NH
4
）
2
S
2
O
3
≤250g/L，
PDS脱硫剂的消耗量：0.4-0.6Kg/t H
2
S(约5Kg/天)。
其余不定参数，由双方共同协商解决。
4 资料交付
开车方案，产品使用说明书，产品合格证书，化验分析资料。
5 技术服务
负责指导开工至H2S含量：≤0.05 g/ Nm3；负责进行化验分析培训；负责指导催化剂的检测和浓度配比、添加；如果连续使用催化剂，则建立长期技术指导、服务制度。
发现问题24小时内到厂。
6 交货日期
交货日期为2007年4月28日前。
供方：长春市宝利科贸有限公司需方：河北旭阳焦化有限公司
代表人：代表人：
年月日年月日。

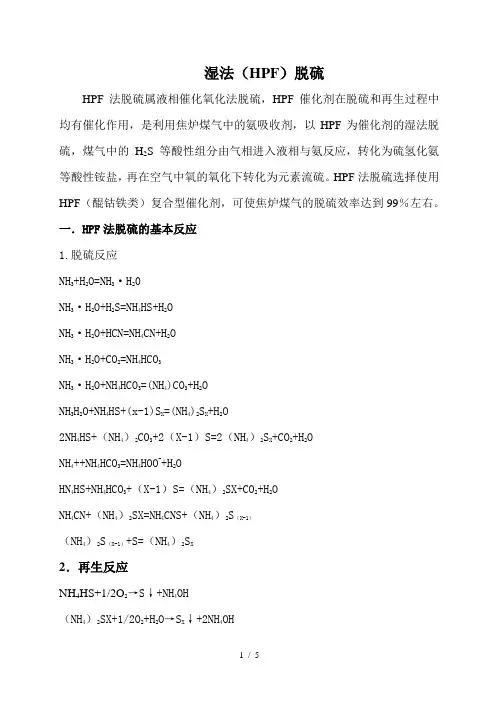

湿法(HPF)脱硫
湿法（HPF）脱硫HPF法脱硫属液相催化氧化法脱硫，HPF催化剂在脱硫和再生过程中均有催化作用，是利用焦炉煤气中的氨吸收剂，以HPF为催化剂的湿法脱硫，煤气中的H2S等酸性组分由气相进入液相与氨反应，转化为硫氢化氨等酸性铵盐，再在空气中氧的氧化下转化为元素流硫。
HPF法脱硫选择使用HPF（醌钴铁类）复合型催化剂，可使焦炉煤气的脱硫效率达到99％左右。
一．HPF法脱硫的基本反应1.脱硫反应NH3+H2O=NH3·H20NH3·H2O+H2S=NH4HS+H2ONH3·H2O+HCN=NH4CN+H2ONH3·H2O+CO2=NH4HCO3NH3·H2O+NH4HCO3=(NH4)CO3+H2ONH3H2O+NH4HS+(x-1)S X=(NH4)2S X+H2O2NH4HS+（NH4）2CO3+2（X-1）S=2（NH4）2S X+CO2+H2ONH4++NH4HCO3=NH4HOO-+H2OHN4HS+NH4HCO3+（X-1）S=（NH4）2SX+CO2+H2ONH4CN+（NH4）2SX=NH4CNS+（NH4）2S（X-1）（NH4）2S（X-1）+S=（NH4）2S X2．再生反应NH4HS+1/2O2→S↓+NH4OH（NH4）2SX+1/2O2+H2O→S X↓+2NH4OHNH4CNS=H2N-CS-NH2=H2N-CHS=NHH2N-CS-NH2+1/2H2O→H2N-CO-NH2+S↓H2N-CO-NH2+2H2O=（NH4）2CO3=H2O2NH40H+CO23.副反应2NH4HS+2O2→（NH4）2S2O3+H2O2（NH4）2S2O3+O2→（NH4）2SO4+2S↓HPF脱硫的催化剂是由对苯二酚（H）、PDS（双环酞氰酤六磺酸铵），硫酸亚铁（F）组成的水溶液其中还含有少量的ADA、硫酸锰、水杨酸的助催化剂，关于HPF脱硫催化剂的催化作用机理目前尚在进一步研究中，各组分在脱硫溶液的参考含量为：H对苯二酚0.1～0.2g/L：PDS（4～10）×10-6（质量分数）;F(硫酸亚铁)0.1～0.2 g/L；ADA0.3～0.4 g/L，其他组分的最佳含量仍在探索中。
