13.2 电路连接的基本方式一、单选题1．在如图所示的电路中,正确的说法是（）A．闭合S1,断开S2,L1发光,L2不发光B．闭合S1,S2,L1,L2都发光C．S1,S2都断开,L1,L2都不发光D．闭合S2,断开S1,L1,L2都发光【答案】D【解析】由电路图知道只要闭合S1,就会造成短路,故AB错误；S1,S2都断开,电路中只有L1,且发光,故C错误；闭合S2,断开S1,L1,L2并联,且都发光,故D正确．2．新冠病毒疫情防控期间,为了严格控制区分外来车辆出入小区,很多小区装备了门禁系统,内部车辆可以被自动识别横杆启动,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,内部电路最接近下图中的（）A．B．C．D．【答案】B【解析】小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,则两个开关单独都能打开大门,即两开关并联后再与电动机串联,只有B正确。
故选B。
3．下面是小华同学对身边的一些电路进行观察分析后作出的判断,不正确的是A．厨房中的抽油烟机里装有照明灯和电动机,它们既能同时工作又能单独工作,它们是并联的B．马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器,使用时互不影响,它们是并联的【答案】B【解析】A．厨房中的抽油烟机里的照明灯和电动机既能同时工作又能单独工作,互不影响,因此他们是并联的,故A正确,不符合题意。
B．马路两旁的路灯, 虽然晚上同时亮早晨同时灭,但当其中一个灯泡不亮时,其他灯泡仍能继续工作,互不影响,因此他们是并联的,故B错误,符合题意；C．楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮,因此他们是串联的,故C正确,不符合题意；D．家庭中的照明灯和其他电器可以不同时工作,互不影响,因此他们是并联的,故D正确,不符合题意。
苏科版九年级物理上册13.2 电路连接的基本方式 同步练习(含答案)
13.2 电路连接的基本方式同步练习一、单选题1．共享电动自行车，为人们的低碳出行提供了便利。
电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关会立即断开，电动机停止工作，从而起减速刹车的作用。
如图所示的四个电路图中符合上述要求的是A．B．C．D．2．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。
在如图所示的电路中，你认为符合上述要求的是（）A．B．C．D．3．小明学习电学知识后，整理如下内容，你认为正确的是（）A．一个开关能同时控制两盏灯，这两盏灯一定是串联B．电路两端有电压，电路中就一定有电流C．电路中有电流时，发生定向移动的是正电荷D．摩擦起电是电荷从一个物体转移到另一个物体上4．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等5．如图所示，当开关S闭合时，灯泡1L与2L组成串联电路的是（）A．B．C．D．6．如图所示，是既能吹冷风又能吹热风的某品牌电吹风，小明设计的该电吹风的简化电路图，其中最合理的是（）A．B．C．D．7．某款感应式垃圾桶如图所示。
其工作原理如下：启动开关闭合后，垃圾桶才能正常使用此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。
下列电路符合要求的是（）A．B．C．D．8．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是A．B．C．D．9．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡LB．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1､S2，灯泡L和电动机M并联二、多选题10．下列对一些身边的电路的判断正确的是( )A．电蚁拍具有灭蚊和照明两个功能，既能同时工作又能单独工作，它们是并联的B．马路两边的路灯晚上同时亮早晨同时灭，它们是串联的C．厨房中的抽油烟机装有电动机和照明灯，它们有时可以同时工作所以是串联的D．一般家庭中都要安装照明灯和其他电器，使用时互不影响，它们是并联的11．小明利用a、b两个电路进行比较“串联电路和并联电路”的探究活动（如图所示），在保持电源电压不变的条件下，他所记录的实验结果如下.你认为其中记录正确的是（）A．在b电路中，当L1被短路时，L2将会熄灭B．在a电路中，当L1和L2都发光时，取下L1，L2将熄灭C．在b电路中，当L1和L2都发光时，取下L1，L2亮度将变暗D．在a电路中再串联一个小灯泡，接通电路后，L1和L2发光亮度不变三、填空题12．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
苏科版物理九年级上册第13章 13.2 电路连接的基本方式 同步练习
苏科版物理九年级上册第13章13.2 电路连接的基本方式同步练习选择题如图所示电路，闭合开关，以下判断正确的是A. 灯L1、L2串联B. 电流表测灯L1电流C. 电流表测灯L2电流D. 电流表测总电流【答案】B【解析】试题分析：根据电流的流向法，找出电流的路径，再根据串并联电路的特点做出判断．并确定电流表的测量范围．A、读图可知，电流从电源的正极出发，经开关后分别流经两只灯泡，所以电路为并联，故A错误；BC、图中电流表与灯L1串联在同一支路中，所以电流表测灯L1的电流，故B正确、C错误；D、电流表测灯L1的电流，不是测总电流，故D错误．故选B．选择题如图所示，以下判断正确的是( )A. 灯L1与灯L2并联，电压表测灯L1两端的电压B. 灯L1与灯L2并联，电压表测灯L2两端的电压C. 灯L1与灯L2串联，电压表测灯L1两端的电压D. 灯L1与灯L2串联，电压表测灯L2两端的电压【答案】C【解析】试题分析：①在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径．②电流表需与被测用电器串联．电流表与谁串联，就是测谁的电流．③电压表是并联使用的，电压表与谁并联，就是测谁的电压．由实物图可知，电流从正极出发经开关、电流表、灯泡L2、L1回负极，电压表并联在L1两端，则灯L1与灯L2串联，电压表测灯L1两端的电压，故C正确，ABD错误．故选C．选择题图中，能直接测量通过灯L1电流的电路是（? ）A．B．C．D．【答案】D【解析】试题分析：图中电流表在干路上，电流表测干路电流，故A不符合题意；图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C 不符合题意；图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意；故应选D。
实验题如图所示的电路，下列说法正确的是A. 只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流B. 只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联C. 闭合开关S1S2，灯泡L1L2并联后再与滑动变阻器串联D. 闭合开关S1S2，灯泡L2被短路，电压表测灯泡L1两端的电压【答案】C【解析】只闭合S1 时，灯泡L1 与滑动变阻器串联，电流表测量电路电流；故A错误；只闭合S2 时，灯泡L2 与滑动变阻器串联；故B错误；闭合S1 、S2 时，灯泡L1 、L2 并联后与滑动变阻器串联，故C正确，D错误，故选C。
九年级物理全册13.2电路连接的基本方式重点练含解析新版苏科版
13.2 电路连接的基本方式一、单选题1．如图所示,已知电源电压不变,为了比较R1和R2 的大小,四位同学分别设计了如下的电路,其中不可行的是（）A． B．C． D．【答案】D【解析】A．两个电阻串联,电压表V1测量电阻串联的总电压,电压表V2测量电阻R2两端的电压,根据串联电路电压的规律,电阻R2两端的电压等于电压表V1和V2的示数之差,这样就可以得到两个电阻两端的电压,由串联分压,比较电压的大小就可以得到电阻的大小,故A不符合题意；B．两个电阻并联,电流表A1测量电阻并联的总电流,电流表A2测量电阻R2的电流,根据并联电路电流的规律,电阻R1的电流等于电流表A1和A2的示数之差,这样就可以得到两个电阻两端的电流,由并联分流,比较电流的大小就可以得到电阻的大小,故B不符合题意；C．开关闭合电路为R1的简单电路,开关断开时两电阻串联,电流表测电路中的电流,根据串联电路的特点和欧姆定律分别表示出电源的电压,利用电源的电压不变建立等式,通过比较电流之间的关系得出电阻的大小关系,故C不符合题意；D．两电阻并联,电压表测电源的电压,电流表测量干路电流,只能测出电路的总电阻,不能求出或测出电阻R2、R1的阻值,因此无法比较两电阻阻值的大小,故D符合题意.故选D.2．在如图所示的电路中,说法正确的是（）A．开关S1、S2都闭合,L1发光,L2不发光B．开关S1、S2都闭合,L1不发光,L2发光C．开关S1、S2都断开,L1、L2都不发光D．开关S1、S2都断开,L1发光,L2不发光【答案】D【解析】AB.闭合S1、S2,根据电流的流向可知,左侧导线与L1、L2并联,L1、L2都被短路,两灯都不发光,且会损坏电源,故AB错误；CD.S1、S2都断开,根据电流的流向可知,只有L1接入电路,所以L1发光,L2不发光,故C错误,D正确.故选D.3．如图所示,汽车装有日间行车灯可以提高行车安全,当汽车启动时,S1闭合,日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起．符合这一情况的电路图是（）A． B． C．D．【答案】D【解析】A．由电路图可知,只闭合S1时,两灯泡均不亮,故A不符合题意；B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮,故B不符合题意；C．由电路图可知,只闭合S1时,近灯光L2亮,再闭合S2时,日间行车灯L1亮,故C不符合题意；D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,近灯光L2亮,故D符合题意．4．如图是某小区的门禁系统,内部车辆出入,能够被自动识别栏杆抬起；外部车辆出入,需要门卫用按钮将栏杆抬起.若把车辆识别装置看作一个自动开关,按钮看作一个手动开关,下列电路图与门禁系统内部电路最接近的是( )A．B．C．D．【答案】C【解析】由题意可知,两个开关互不影响,闭合其中任何一个开关,电动机都能够工作,使栏杆抬起.说明两个开关并联后控制电动机,电动机在干路上.A．闭合与电动机串联的开关时,电动机能够工作使栏杆抬起,闭合另一个开关时,造成短路,故A不符合题意；B．电动机与其中一个开关并联,闭合干路上的开关时,能够使栏杆抬起,但只闭合与之并联的开关时,不能工作,故B不符合题意；C．闭合任一开关,电动机都能工作,都能使栏杆抬起,故C符合题意；D．只闭合其中一个开关时,电动机不能工作,不能使栏杆抬起,故D不符合题意.故选C.5．如图所示,是既能吹冷风又能吹热风的某品牌电吹风,小明设计的该电吹风的简化电路图,其中最合理的是（）A．B．C．D．【答案】B【解析】A．由A图知道,当S1闭合时,只有电热丝工作,不吹风,当两开关都闭合时,电热丝和电动机同时工作,只有热风而没有冷风,故A不合题意；B．由B图知道,当S1闭合时,只有电动机工作,吹的是冷风；再闭合S2时,电热丝和电动机并联同时工作,吹的是热风,故B符合题意；C．由C图知道,闭合S1时,电动机和电热丝串联工作,即吹热风,当两开关都闭合时,只有电热丝工作,不吹风,故C不符合题意；D．由D图知道,当S断开时电路不工作,S闭合时,当电热丝和电动机同时工作,只有热风没有冷风,故D 不合题意.故选B.6．小椿同学设计了一种照明电路,其设计要求是：用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯都不能发光．下面四幅电路图中,既符合上述要求,又符合安全用电要求的是A．B．C．D．【答案】B【解析】试题分析：为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．分析电路可知,若两开关并联,则只要闭合一个开关,灯即发光；若两开关串联,则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上．符合条件的为B；故选B．考点：电路的设计7．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,天黑有人走动时灯才会亮.其中“光控开关”能在天黑时自动闭合,天亮时自动断开；“声控开关”能在有声音时自动闭合,无声音时自动断开.如图所示的四个电路图中,合理的楼道灯电路是（）A．B．C．D．【答案】B【解析】根据题意可知,只有当“光控开关”和“声控开关”都闭合时灯才能亮,否则灯泡不亮；A．由电路图可知,“声控开关”和“光控开关”同时闭合时,会造成电源短路,灯泡不亮,故A不符合题意；B．由电路图可知,只有“声控开关”和“光控开关”同时闭合时,灯泡才亮,故B符合题意；C．由电路图可知,只闭合“声控开关”或只闭合“光控开关”时,灯泡都能亮,故C不符合题意；D．由电路图可知,闭合“光控开关”时,会造成电源短路,故D不符合题意；故选B.8．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是( )A．电压表短路B．电流表断路C．L1断路D．L1短路【答案】B【解析】首先分析电路连接,灯泡L1和L2并联连接,电压表测量电源的电压,电流表测量L1电路中的电流；当闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,说明L1电路中出现故障,L2灯亮,说明A、电压表短路不正确,D、L1短路不正确；两只电表均无示数,说明C、L1灯不是断路,则故障可能是B电流表断路．故选B．9．自动售票公交车后门两侧的扶手上各装有一个红色按钮,如图所示.想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车.下列四路图中符合要求的是（）A．B．C．D．【答案】D【解析】只要按下任何一个按钮,电铃就会响起,说明这两个开关互不影响,是并联的,开关并联之后与电铃串联,共同控制电铃,即任何一个开关闭合后,电铃都能发声.故选D.10．新型冠状病毒肺炎疫情期间,为了减少接触,小明家所在的小区安装了如图所示的自动售水机,这款售水机既可以通过刷卡闭合“感应开关”,接通供水电机取水,也可以通过投币闭合“投币开关”,接通供水电机取水；当晚上光线较暗时,售水机的“光控开关”自动闭合,接通灯泡提供照明.如下图所示的四个简化电路符合要求的是（）A．B．C．D．【答案】B【解析】A．闭合“感应开关”或者“投币开关”开关,取不了水,且到了晚上,“光控开关”闭合,灯泡不亮,故A 项不符合题意；B．闭合“感应开关”或者“投币开关”开关,可以取水,到了晚上,“光控开关”闭合,灯泡亮,且它们之间互不影响,故B项符合题意；C．闭合“感应开关”或者“投币开关”开关,取不了水,且到了晚上,“光控开关”闭合,灯泡不亮,故C 项不符合题意；D．闭合“感应开关”或者“投币开关”开关,取不了水,到了晚上,“光控开关”闭合,灯泡亮,故D项不符合题意.故选B.二、填空题11．如图所示是一款迷你台灯扇,它既可以照明又可以吹风且互不影响,台灯扇的灯和电动机在电路中应是______（填“串联”或“并联”）的.台灯扇中的发光二极管是由______（填“半导体”或“超导体”）材料制成的.长时间使用后扇叶会吸附很多灰尘,是因为扇叶转动时和空气之间发生了______现象.【答案】并联半导体摩擦起电【解析】[1]因为台灯扇可以照明又可以吹风且互不影响,所以台灯扇的灯和电动机在电路中应是并联的.[2] 台灯扇中的发光二极管是由半导体材料制成的.[3]带电物体具有吸引轻小物体的性质.长时间使用后扇叶会吸附很多灰尘,说明扇叶带电,是因为扇叶转动时和空气之间发生了摩擦起电现象.12．如图所示,动车快速行驶时,其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度,从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求,插座间的连接方式是________联；动车采用了“再生电制动”技术,即在制动时,列车由于惯性仍会向前运动一段距离,带动发电机发电,将________能转化为电能．【答案】大于并机械【解析】第一空．由流体压强的特点知道,流速越大的地方压强越小．当动车快速行驶时,由于上方气流的速度大于下方气流的速度,所以上方的压强小于下方的压强,从而产生向上的升力；第二空．由于车厢内的插座之间互不影响,所以,插座间的连接方式是并联的；第三空．动车采用了“再生电制动”技术,是借助列车由于惯性仍会向前运动而具备的机械能,使发电机发电,从而使机械能转化为电能．三、实验题13．在“连接串联电路”实验中,实验电路如图所示（1）在连接电路时,开关应该处于_____状态（2）连接好电路后闭合开关S,小慧发现L1、L2两只灯泡都不亮,她用手按一下灯泡L1,L1、L2仍然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,则故障可能是_____（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）（3）排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象这样操作的目的是探究_____【答案】断开L2与灯座接触不良串联电路中开关的作用【解析】（1）为了保护电路,在连接电路时,开关应该处于断开状态；（2）因为闭合开关S,L1、L2两只灯泡都不亮,说明电路可能为断路或短路；当用手按一下灯泡L1,L1、L2仍然都不亮时,说明故障可能没有在L1处；当按一下灯泡L2,两灯都亮,则说明故障在L2处；当松开手两灯又不亮时,说明故障是：L2与灯座接触不良造成断路；（3）根据题意知道,闭合开关两灯同时亮,断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象,说明各用电器不能独立工作、相互影响,开关控制所有用电器,开关的位置变化时,控制作用不变．所以,这样操作的目的是：探究串联电路中开关的作用．四、作图题14．小明学习了简单电路的连接后,回家观察到房间内有一个电风扇（用表示）、两只日光灯（用表示）和两个开关,其中一个开关S1控制电风扇,另一个开关S2同时控制两个日光灯,他还发现其中一个日光灯不亮时,另一只照常发光.请你在虚线框中画出对应的电路图（电源已画出）.（________）【答案】【解析】由题意可知,其中一个日光灯不亮时,另一只照常发光,这说明两灯独立工作,互相不影响,这应该是并联,家庭电路的用电器之间是并联的,那么风扇和两灯之间也是并联,开关S1控制电风扇,那么开关S1与电风扇串联,开关S2同时控制两个日光灯,那么开关S2与两灯泡串联,即两灯泡并联后再与开关S2串联；根据上述画电路图,如下图所示.15．如图甲的实验电路图,灯泡的电阻约为10Ω,请你根据电路图用笔画线代替导线,将图乙中未完成的电路连接好,要求：电流表、电压表选择合适的量程,导线不能交叉.（____）【答案】【解析】电路中灯泡和变阻器串联,滑动变阻器的有效电阻为右端；两节干电池供电,灯泡两端电压最大值为3V,故电压表可选03V 的量程；由欧姆定律可计算出灯泡的最大电流值3V 0.3A 10ΩU I R ===大大 故电流表可选00.6A 的量程；连接电路时还应该注意两表接线柱的正确选择,不能反接五、综合题16．发光二极管（LED）为一种常见的发光体,它内部的发光材料是_____（选填“导体”“半导体”“绝缘体”）制成的,现在很多户外广告屏如图所示是由许许多多相同的LED_____（选填“串联”或“并联”）形成的,可以由电脑独立控制每一个LED的亮暗.由于许多显示屏需滚动显示内容,LED工作的个数也在不停地发生变化,整个显示屏工作过程中的哪些物理量发生了变化_____.（填序号）A、电源电压B、插头处的电流C、整个显示屏的功率D、相同时间内的耗电量【答案】半导体并联BCD【解析】[1][2]二极管是半导体材料制成的,为了显示广告屏上的字和图案,需要电脑独立控制每一个LED的亮暗,所以每个二极管是单独工作的,它们是并联；[3]由于LED工作的个数不断变化,所以电路中的总电阻就不停变化,电流也跟着变化,耗电量以及功率也不相同,但电源电压一直都是220V,故BCD正确.故选BCD11。
九年级物理苏科版上册课时练第13章《13.2电路连接的基本方式》(1)(含答案)

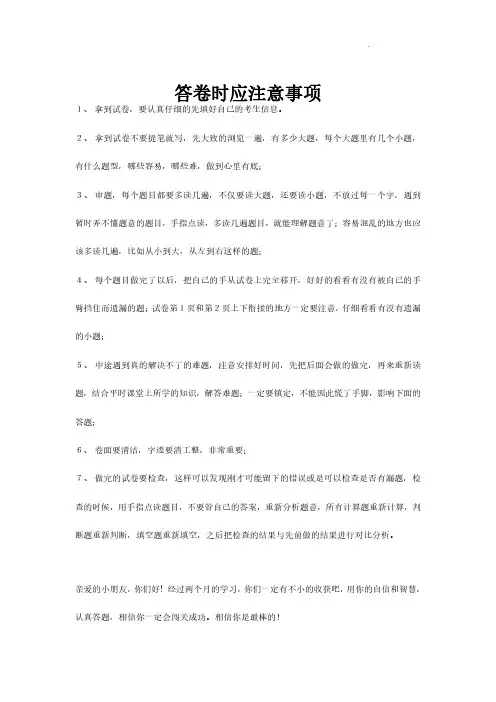

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！课时练13.2电路连接的基本方式一、基础训练1.几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其他部分没有发生故障，则其余的电灯将()A．仍然亮B．不亮C．有的亮，有的不亮D．无法判断2.如图所示的四个电路中，开关闭合后两个灯泡串联的是()3.在如图所示的电路中，闭合开关S，小灯泡L 1、L 2并联的是()4.在实验中，由于操作不慎，小明误将如图所示的电路中d 、c 两点连接起来了，则()A．只有灯泡L 1不亮B．只有灯泡L 2不亮C．灯泡L 1和L 2都不亮，电源可能被烧坏D．以上说法都有可能5.把一个电池组、两盏电灯和一个开关用导线连接起来，使两盏电灯发光，这时断开开关，下列判断正确的是()A．若两灯都不亮，则这两盏灯一定是串联的B．若两灯都不亮，则这两盏灯一定是并联的C．若只有一盏灯亮，则这两盏灯一定是串联的D．若只有一盏灯亮，则这两盏灯一定是并联的6.下列操作能使图中的灯泡L 1和L 2组成串联电路的是()A．闭合开关S 1、S 2和S 3B．只闭合开关S 1和S 2C．只闭合开关S 2和S 3D．只闭合开关S 37.将灯泡L 和小电动机M 接入如图所示的电路中，下列说法中正确的是()A．开关S 1只控制灯泡LB．开关S 2只控制灯泡LC．先闭合S 1，再闭合S 2时，灯泡L 短路D．同时闭合S 1、S 2，灯泡L 和电动机M 并联8.关于如图所示电路的判断正确的是()A．S 1断开，S 闭合，L 1灯亮，L 2灯不亮B．S 1闭合，S 断开，L 1、L 2灯都不亮C．S1、S都闭合，L1、L2灯都不亮D．S1、S都闭合，L2灯亮，L1灯不亮9.下面两种实物电路中，电灯L1、L2的连接方式采用串联的是图______；采用并联的是图______．10.如图所示，属于串联电路的是图________，在图甲中断开开关，灯________熄灭；在图乙中断开开关，灯________熄灭．11.学习了串、并联电路后，小红用“顺口溜”对电路的特点进行了总结，如：“电流自从正极出，电流走向一条路，流经元件不回头，相互影响各相顾．”这里描述的是_____(填“串联”或“并联”)电路的特点．二、提升训练12.教室里的日光灯是串联的还是并联的呢？小明认为是并联的，下面能支持他的观点的事实是()A．各灯同时发光，同时熄灭B．某灯坏了其他灯仍能发光C．各灯都由同一个开关控制D．各灯发光的亮度相同13.电热蚊香器是一种常用的除蚊工具．当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作．现由于某种原因指示灯断路不亮，但发热体依然能正常工作．则下列电路连接方式符合要求的是()14.根据电路图，用笔画线代替导线连接图中所示的实物，注意导线不得交叉．15.如图所示，是小明利用一个电池组、两个开关和两盏电灯设计的电路，请在虚线框内画出对应的电路图．16.小明在实验室做“探究串联电路中开关的位置是否影响它的控制作用”的实验时，连接了如图所示的电路，当它闭合开关后发现灯L 1、L 2都不亮，检查电路连接无误后判断是灯泡坏了(假设只有一只灯泡有故障)，于是他想了一个办法，就是用一根导线检查电路的故障．方法是用导线分别连接a 、b 点和b 、c 点，观察每次连接时灯泡的发光情况，从而判断故障．(1)若用导线连接a 、b 点时，灯L 2亮，说明灯_____断路．(2)若用导线连接a 、b 点时，灯L 2不亮，说明灯________断路.17.如图所示为探究电路特点的实验．(1)在连接电路的过程中，开关应该处于________状态．(2)连接好电路后闭合开关S，叶子发现两个灯泡都不亮，她用手按一下灯泡L 1，仍然都不亮，按一下灯泡L 2，两灯都亮，松开手两灯又都不亮，则故障可能是________．(填选项)A．L 1灯丝断了B．L 1短路C．L 2短路D．L 2与灯座接触不良(3)排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭，将开关S 换接到L1和L2之间、L2和电池负极之间，观察到同样的现象．说明串联电路开关位置改变，其控制作用________(填“改变”或“不变”)．(4)教室中各盏电灯是______(填“串联”或“并联”)的，你的判断依据是_______________________________．18.探究串、并联电路的特点．(1)小艳连接了如图所示电路，如果闭合开关，两个灯泡将________(填“不会发光”或“会被烧坏”)，电路出现________(填“断路”“短路”或“通路”)现象；(2)图中电路若要连接成串联电路，只需拆除________(填字母)这一根导线，然后若把L的灯泡拧下来，则看到的现象是灯泡1________(填“亮”“不亮”)，说明在串联电路中，各个用电器之L2间________(填“互不”“相互”)影响；(3)图中电路若要连接成并联电路，只需移动一根导线的位置，在你要移动的一根导线上打×，并连接到正确位置；19.为保证司乘人员的安全，许多轿车上设有“安全带未系提示系统”．司机坐在座椅上时，压力开关S闭合，仪表盘上的指示灯L亮1闭合，指示灯L被短起，提示司机系好安全带；系好安全带则开关S2路熄灭请设计出符合上述条件的电路图画在虚线框内，并用笔画线代替导线连接如图模拟电路并标明开关S1、S2.(R为保护电阻)参考答案一、基础训练1．B2．C3．A4．C5．D 6．D7．D8．C9．乙甲10．甲L1、L2L111．串联二、提升训练12．B13．D14．解：如图所示．15．解：如图所示．16．（1）L1（2）L217．（1）断开（2）D（3）不变（4）并联其中的某盏灯不亮了，其他灯还亮18．（1）不会发光短路（2）b不亮互相（3）解：如图所示19．解：如图所示。
九年级物理上册13.2电路连接的基本方式(第1课时)练习苏科版
13.2电路连接的基本方式（1）1．电路连接的两种最基本方式是和．把用电器_____________连接起来的电路，叫做___________电路；把用电器并列连接起来的电路叫做电路．2．在串联电路中，电流只有条通路，只要电路任何一处被切断，整个电路中的用电器都工作(填“仍然”或“停止”)，所以在串联电路里，开关是同时控制，开关的控制作用与开关连在电路中的位置，用电器的工作是相互_______的．(影响\不影响)3. 由两只灯泡组成的串联电路，取下一只灯泡，另一只灯泡发光(选填“能”或“不能”)，这是因为电路处于路状态．4. 将图中的两只灯泡串联画在电路图中．5．在图所示中，要使电灯L2发光必须闭合电键（）A．K l B．K2 C．K、K l、K2 D．K6．下列说法中，错误的是（）A．绝对不允许直接把导线接在电源上B．连接电路时，开关必须处在断开状态，检查后再闭合C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．一个开关控制两只灯泡，这两只灯泡可以是串联。
7、在图所示的四个电路图中，哪一个电路图是正确的 ( )A：图甲所示的 B：图乙所示的 C：图丙所示的 D：图丁所示的8、如图所示电路中，若要使灯L1和灯L2两灯组成串联电路，则开关的开闭情况是（）A、S2断开，S1、S3闭合B、S1、S3断开，S2闭合C、S1 、S2断开，S3闭合D．S3断开，S1、S2闭合9、如图的四个电路中与右边实物图对应的是（）10、请判断下列各图是串联还是并联，（填写在相应的电路图下方的括弧内），如果是并联，请用红．．．．．．．．．笔画出电路中干路部分．．．．．．．．．．。
11．如图所示，现只要使灯L2发光，只须闭合开关 ( )A．S2B．S2、S3C．S1、S3D．S1、S2、S312.下列关于并联电路的说法中，错误的是 ( )A.各用电器是并列地连接起来的．B.若一个用电器的内部开路，其余的用电器也不可能通电工作．C.并联电路是由干路和各支路组成的．D.并联电路中开关的位置不同，对电路的控制作用也不同13．两个灯泡接在电路中，用一个开关使这两盏灯同时亮、同时灭的连接方式 ( )A．只能是串联 B．只能是并联C．可以是串联也可以是并联 D．以上说法都不对14、根据实物图画出电路图15、根据电路图连接实物图16．将右图中的两只灯泡并联地画在电路图中．（开关在干路中）。
近年学年九年级物理上册13.2《电路连接的基本方式》课时练习(基础篇)(含解析)苏科版(2021年
2018学年九年级物理上册13.2《电路连接的基本方式》课时跟踪练习（基础篇）（含解析）（新版）苏科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018学年九年级物理上册13.2《电路连接的基本方式》课时跟踪练习（基础篇）（含解析）（新版）苏科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018学年九年级物理上册13.2《电路连接的基本方式》课时跟踪练习（基础篇）（含解析）（新版）苏科版的全部内容。
电路连接的基本方式(基础篇）一、选择题1。
如下图所示，四个电路图中与右边实物图对应的是（ ）2. （多选)下列说法正确的是（ ）A ．教室里的照明灯和电扇是并联的B ．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C ．一条大街上的路灯总是同时亮，同时灭，他们一定都是串联的D ．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3. 如图所示，电路元件及导线连接均完好,闭合开关S 1、S 2，则( ）A ．L 1不能发光，L 2能发光B ．L 1能发光，L 2不能发光C ．L 1、L 2都能发光D ．L 1、L 2都不能发光4。
如图所示的四个电路中,属于并联电路的是( ）5. 如图,为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时,座椅下的开关S 1闭合，若未系安全带,则开关S 2断开，仪表上的指示灯亮起；若系上安全带，则开关S 2闭合，指示灯熄灭，下列设计比较合理的电路图是（ ）ABCD6.由一个电源、两个小灯泡、一个开关和若干导线组成的电路中，当开关闭合时,两灯都亮，当开关断开时，下列说法正确的是（）A．如果两灯都不亮，则两灯一定是串联 B．如果两灯都不亮，则两灯一定是并联C．如果只有一盏灯亮，则两灯一定是串联 D．如果只有一盏灯亮，则两灯一定是并联7.如图所示电路下列说法中正确的是（）A.闭合S、S2、S3,断开S1则L1与L2并联B。
九年级物理上册 13.2 电路的组成和连接方式(第1课时)习题课件
12/11/2021
第十二页，共三十二页。
随堂检测(jiǎn cè)
2.如图所示，酸甜多汁的水果点亮了一排发光二极管，
在这个简单的电路中水果相当于
，如果想
控制电这源个(dià电nyuá路n) 的通断，还应在电路中安装
．
开关
12/11/2021
第十三页，共三十二页。
随堂检测(jiǎn cè)
第十三章 探究简单电路
13.2 电路的组成和连接方式（第一课时）
导学目标
知识梳理
12/11/2021 物理
课堂导学
随堂检测 课后作业
第一页，共三十二页。
导学目标
导学目标
1.知道电路的组成(zǔ . chénɡ) 2.知道通路、开路和短路.
（1）小科的电路中缺少的元件是：
．
（2）小开科关第(kā一iguān次) 接上音乐芯片时，并没有发出声音，
假如电路各处接触良好，芯片也正常，那么原因可能
是：
；
铜片和锌片的连接顺序不对，造 经过修正(xiūzhèng)后，悠扬成的电音源乐电声压终太于低响起，小科享受
到了成功的快乐．
12/11/2021
如图所示的电路中．闭合开关，两个小灯泡都发
光．若把一根导线接在小灯泡L2的两端(liǎnɡ duān)，你所 看到小灯泡的变化情况是：
（1）
L 熄灭 2
(xīmiè)
（2）
L1变亮
12/11/2021
第十六页，共三十二页。
课后作业
一、选择题 1.下列各种(ɡè zhǒnɡ)器件，都是用电器的是（B ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《13.2电路连接的基本方式》习题课
一、选择题
1．日常生活的经验告诉我们，家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）
A．串联的B．可能是串联也可能是并联的
C．并联的D．电灯与插座间是串联的，其它用电器是并联的2．如图所示，下列电路中，开关同时控制电灯和电铃的是（）
3.如下图所示，L1
与
L2属于串联的是（）
A B C D
4．在图所示的各电路中，两个灯泡属于并联的是（）
5．如图所示电路，以下说法正确的是()
A．只接通S2灯亮，电铃响
B．只接通S1灯亮，电铃响
C．只断开S3灯亮，电铃响
D．只断开S1灯亮，电铃响
6．马路上的灯总是一齐亮，一齐灭。
如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。
根据这些现象判断路灯是
A．串联的B．并联的
C．可能是串联的，也可能是并联的D．不能确定是何种连接方式
7．如图所示，要使L
1、L
2
串联，则开关S
1
、S
2
、S
3
的断闭情况是()
A．S1、S2、S3均闭合B．S2、S3断开，S1闭合C．S1、S2、S3均断开D．S1、S3断开，S2闭合
8．如图所示，要使灯L
1和L
4
串联，则关于1、2、3、4四个接线的柱的连接，
L1 L2L1L2
L2
L1
L2
L1
正确的是()
A．只需连接1和2B．只需连接2和3
C．只需连接3和4D．只需连接1和3
9.为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是()．
10.如图电路中，a、b、c是三只相同的小灯泡，则()
A．S
1断开，S
2
闭合时，c不亮，a、b亮
B．S1、S2都闭合时，a、b、c都亮
C.S1闭合、S2断开时，a不亮，b、c亮
D．S1、S2都断开时，b、c不亮，a亮
二、填空题
1.串联电路中，如果其中有一只灯泡坏了，其他灯泡
正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡正常工作；家庭用电中的电灯的连接方式是。
2.如图所示，闭合开关S，电路将是路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线。
3．如图所示电路中，要使电灯L
1和L
2
接成串联电路，应闭合开关；若要
使电灯L
1和L
2
接成并联电路，应闭合开关；若同时闭合开关，电路
处于短路状态，这是绝对不允许的。
4.在如图所示的电路中，要使灯L
1、L
2
串联，应闭合开关，断开开
关。
若闭合开关S
1、S
2
，断开开关S
3
，则
灯亮；灯不亮。
在此电路图中，同时闭合开关是不允许的。
5.如图所示的电路，这时灯L1（填“不发光”或“发光”），因为；灯L2（填“不发光”或“发光”）。
灯L1和L2是联。
在图中电流流过的导线上标出电流方向，并在右图虚线框内画出相应的电路图。
三、根据电路图连接实物图。
四、根据实物图画出电路图，并标出电流的方向。
L1
S2
S1L
2
S
L1
L2
五、简答：如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到。
某同学试了一下，闭合开关时两灯泡都亮，断开开关时，两灯泡都熄灭。
这两个小灯泡是串联连接还是并联连接？请你写出判断方法。
六、电路设计
1.用笔画线作导线，将图中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：①开关S l 、S 2都断开，红、绿灯都不亮；②只闭合开关S，红、绿灯都不亮；③只闭合开关S 2，红、绿灯都亮；④开关S l 、S 2都闭合，红灯不亮，绿灯亮。
（第1题图）（第2题图）
2．给你如图所示的器材，试按下列要求设计电路图，并按电路图把有关器材连成电路，要求：仅闭合开关S 和S l 时，只有铃响；仅闭合开关S 和S 2时，只有电灯亮；当开关S 断开时，所用的用电器都不能工作。
3、根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
4、家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联；开关和被控制的用电器是_______联；教室里的各盏照明灯之间是___________联的；电动机工作时，电能转化为能，家用电器中应用了电动机的有
等(填一种家用电器)
S 1
S 2
S 3
