2020年中考物理模拟题分类汇编专题分类∶电磁学及答案解析一、电磁学综合题1．用快加热比用慢加热节约的时间：∆t=t’-t=8264s-4132s=4132s。
（2019·北京中考模拟）阅读《超导材料》超导材料1911 年，荷兰科学家昂内斯（Onnes）用液氦冷却水银时发现，当温度下降到 4.2K（-268.98℃时）时，水银的电阻完全消失。
1913 年昂内斯在诺贝尔领奖演说中指出:低温下金属电阻的消失“不是逐渐的，而是突然的”，水银在 4.2K 进入了一种新状态，由于它的特殊导电性能，可以称为超导态。
后来他发现许多金属和合金都具有与上述水银相类似的低温下失去电阻的特性，这种现象称为超导电性，达到超导时的温度称为临界温度，具有超导电性的材料称为超导材料或超导体。
1933 年，迈斯纳和奥克森菲尔德两位科学家发现，如果把超导体放在磁场中冷却，则在材料电阻消失的同时，外加磁场也无法进入超导体内，形象地来说，就是磁感线将从超导体中被排出，不能通过超导体，这种抗磁性现象称为“迈斯纳效应”。
根据临界温度的不同，超导材料可以被分为:高温超导材料和低温超导材料。
但这里所说的“高温”只是相对的，其实仍然远低于冰点 0℃，对常温来说应是极低的温度。
20 世纪 80 年代是超导电性探索与研究的黄金年代。
1981 年合成了有机超导体，1986 年缪勒和柏诺兹发现了一种成分为钡（Ba）,镧（La）、铜（Cu）,氧（0）的陶瓷性金属氧化物，其临界温度提高到了 35K。
由于陶瓷性金属氧化物通常是绝缘物质，因此这个发现的意义非常重大，缪勒和柏诺兹因此而荣获了 1987 年度诺贝尔物理学奖。
后来包括中国在内的世界上部分国家又陆续发现临界温度 100K以上的高温超导材料。
高温超导材料的用途非常广阔，由于其具有零电阻和抗磁性，用途大致可分为三类:大电流应用（强电应用）、电子学应用（弱电应用）和抗磁性应用。
大电流应用即前述的超导发电、输电和储能;电子学应用包括超导计算机、超导天线、超导微波器件等；抗磁性主要应用于磁悬浮列车和热核聚变反应堆等。
2020年中考物理模拟题分类汇编 专题分类∶电磁学及答案解析

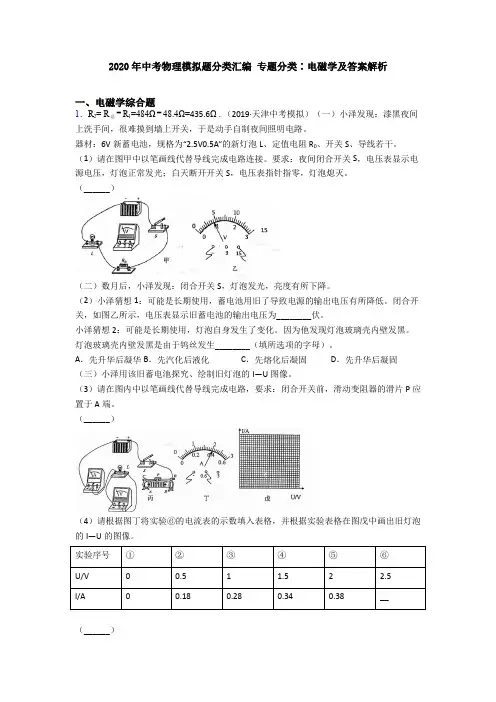

2020年中考物理模拟题分类汇编专题分类∶电磁学及答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。
（1）请在图甲中以笔画线代替导线完成电路连接。
要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。
（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。
（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。
闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。
小泽猜想2：可能是长期使用，灯泡自身发生了变化。
因为他发现灯泡玻璃壳内壁发黑。
灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。
（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。
（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。
（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。
根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。
完成解答。
【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
2020年中考物理模拟题分类汇编 专题分类∶电磁学
2020年中考物理模拟题分类汇编专题分类∶电磁学一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。
（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。
机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。
当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。
表一为某扫地机器人的部分参数。
电池容量指放电电流与放电总时间的乘积。
表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。
真空度指主机内部气压与外界的气压差。
风量指单位时间内通过吸尘电机排出的空气体积。
吸尘电机吸入功率与输入功率的比值叫做效率。
表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。
若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。
（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。
图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。
2020年中考物理模拟题分类汇编 专题分类∶电磁学含答案解析
2020年中考物理模拟题分类汇编专题分类∶电磁学含答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。
（1）请在图甲中以笔画线代替导线完成电路连接。
要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。
（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。
（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。
闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。
小泽猜想2：可能是长期使用，灯泡自身发生了变化。
因为他发现灯泡玻璃壳内壁发黑。
灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。
（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。
（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。
（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析 【解析】 【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U 图象。
根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。
完成解答。
【详解】（一）（1）闭合开关S ，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S ，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V ，所以电压表选用0~15V 量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V 量程，分度值为0.5V ，示数为4.5V ； 灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
2020年中考物理模拟题分类汇编 专题分类∶电磁学含答案
2020年中考物理模拟题分类汇编 专题分类∶电磁学含答案一、电磁学综合题1．（3）水吸收的热量为Q 吸＝c 水m △t ＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J 。
电能表转盘转3000r 饮水器消耗的电能为W ＝2500r /3000rkW h⋅＝1.2kW•h ＝1.2×3.6×106J ＝4.32×106J 。
则饮水器的热效率为η＝Q W 吸＝663.3610J4.3210J⨯⨯=77.8%。
（2019·湖南中考模拟）在2018年BIRTV “无人机系统与电视传媒应用峰会”上，中国航空工业发展研究中心副总工程师吴强发表了以“新闻报道中无人机的使用和趋势”的演讲，从应用和技术两个角度详细阐述了无人机的使用情况和发展趋势。
无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。
地面或母机遥控站人员通过雷达等设备对其进行跟踪、定位、遥控、遥测和数字传输。
可在无线电遥控下像普通飞机一样起飞或用助推火箭发射升空，也可由母机带到空中投放飞行。
回收时，可用与普通飞机着陆过程一样的方式自动着陆，也可通过遥控用降落伞或拦网回收。
与载人飞机相比，无人机具有体积小、造价低、使用方便、对作战环境要求低、战场生存能力较强等优点，备受世界各国军队的青睐。
它将与孕育中的武库舰、无人驾驶坦克、机器人士兵、计算机病毒武器、天基武器、激光武器等一道，成为21世纪陆战、海战、空战、天战舞台上的重要角色，对未来的军事斗争造成较为深远的影响。
有专家预言：“未来的空战，将是具有隐身特性的无人驾驶飞行器与防空武器之间的作战。
”但是，由于无人驾驶飞机还是军事研究领域的新生事物，实战经验少，各项技术不够完善，使其作战应用还只局限于高空电子照相侦察等有限技术，并未完全发挥出应有的巨大战场影响力和战斗力。
2020年中考物理模拟题分类汇编 专题分类∶电磁学及答案

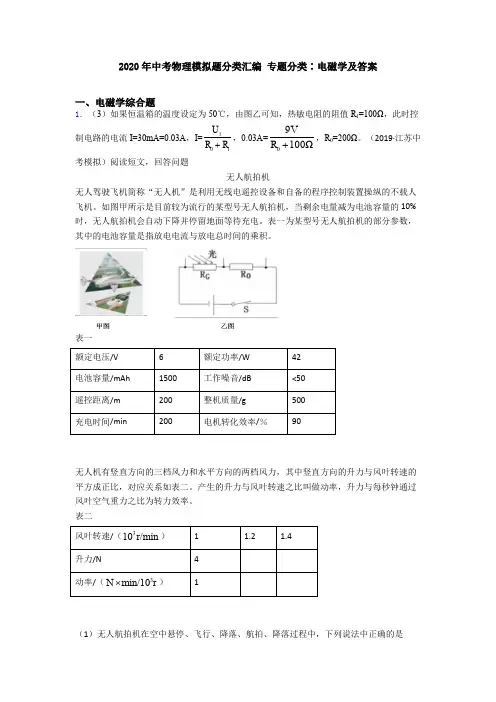

2020年中考物理模拟题分类汇编 专题分类∶电磁学及答案一、电磁学综合题1．（3）如果恒温箱的温度设定为50℃，由图乙可知，热敏电阻的阻值R 1=100Ω，此时控制电路的电流I =30mA=0.03A ，I =101U R R +，0.03A=09V 100ΩR +，R 0=200Ω。
（2019·江苏中考模拟）阅读短文，回答问题无人航拍机无人驾驶飞机简称“无人机”是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。
如图甲所示是目前较为流行的某型号无人航拍机，当剩余电量减为电池容量的10%时，无人航拍机会自动下降并停留地面等待充电。
表一为某型号无人航拍机的部分参数，其中的电池容量是指放电电流与放电总时间的乘积。
表一无人机有竖直方向的三档风力和水平方向的两档风力，其中竖直方向的升力与风叶转速的平方成正比，对应关系如表二。
产生的升力与风叶转速之比叫做动率，升力与每秒钟通过风叶空气重力之比为转力效率。
表二（1）无人航拍机在空中悬停、飞行、降落、航拍、降落过程中，下列说法中正确的是________。
A ．利用超声波对无人机进行遥控的B ．底座做得比较宽大，是为了减小无人机对地面的压力C ．工作时发出的声音不会对人的听力造成损伤D ．用镜头的焦距要尽量长一点（2）起飞时，增大风叶的转速，使吹向下方的风量增加，增大了无人机向上的升力。
这是利用______，当风叶转速为31.210r/min ⨯时，获得的向上的升力为_________N 。
（3）该无人机正常工作时的电流为________A ；充满电后至下一次自动充电，能够提供无人机工作的机械能为___________J 。
（4）由表二数据可知，当转速为31.410r/min ⨯时，无人机的动率为________3N?min/10r 。
上述转速下，若风叶的转圈时扫过的面积为20.28m ，空气被吹动的速度为3m/s ，则1min 内通过风叶的空气总质量为_____kg ，转力效率为__________%。
2020年中考物理试题分类汇编电磁铁的性质及应用专题训练及答案解析
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
2020-2021年中考物理分类汇编电与磁(word)
2020-2021年中考物理分类汇编电与磁（word）一、电与磁选择题1．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案。
如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是（）A. 扬声器B. 电磁继电器C. 动圈式话筒D. 电动机【答案】C【解析】【解答】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，A不符合题意；B、电磁继电器利用的是电流的磁效应，B不符合题意；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，C符合题意；D、电动机利用通电导体在磁场中受力运动的原理工作的，D不符合题意。
故答案为：C。
【分析】根据题中解释，电磁感应无线充电利用了电磁感应发电的原理，动圈式话筒也利用了电磁感应原理工作.2．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。
故答案为：A。
【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。
3．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 专题分类：电磁学 1..（2018日照）关于家庭电路用电的说法正确的是（ ） A．我国家庭电路的电压是380V B．给手机边充电边打电话是完全符合用电安全的原则 C．更换灯泡，搬动用电器前不用断开电开关 D．用电器的总功率过大是电路中电流过大的原因之一 解析：A、我国家庭电路的电压值为220V，动力用电的电压为380V．故A错误； B、手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，故B错误； C、在未断开电开关的情况下更换灯泡或搬动用电器，用电器处仍带电，容易发生触电事故。故C错误； D、电流过大的原因：短路、总功率过大，故用电器的总功率过大是电路中电流过大的原因之一，故D正确。 2.（2018•青岛）如图所示电路，电电压保持不变。下列说法正确的是（ ）
A．同时闭合开关S1和S3，则电路会出现短路 B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路 C．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变大 D．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小 解析：A、由图知，同时闭合开关S1和S3，导线将电两极连接起，则电路会出现短路，故A正确； B、同时闭合开关S1和S2，则R1被短接（被短路），只有R2接入电路，故B错误； C、只闭合开关S1，则R1与R2串联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的
串联规律，总电阻变小，根据P=可知，电路的总功率变大，故C正确； D、同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的并联规律，电路的总电阻变小，故D正确。 故选：ACD。 故选：D。 3.（2018潍坊）“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是（ ） A．只要不接触高压设备就不会触电 2
B．使用测电笔时，手指不能接触笔尾金属体 C．电灯的开关可以接在零线和灯泡之间 D．一旦发生触电事故，应先切断电再进行抢救 解析A、安全用电的原则是：不接触低压带电体，不靠近高压带电体，故A错误；B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的，故B错误；C、控制电路的开关应该接着用电器和火线之间，故C错误；D、发生触电事故时，千万不能用手去拉触电者，首先要立即切断电再采取措施抢救触电者，故D正确。故选D。 4.（2018日照）下图依次为电流表、电压表、天平、量筒所显示的刻度。读数全部正确的一组是（ ）
A．0.22 A 9.5 V 38.2 g 60mL B．1.1 A 9.5 V 38.1 g 60 mL C．0.22 A 1.9 V 38.2 g 60mL D．1.1 A 1.9 V 38.1 g 60 mL 解析： 电流表使用的是“﹣”和“0.6”两接线柱时，电流表所选量程为0～0.6A，对应的分度值为0.02A；根据指针所指位置可读出电流值为0.22A； 电压表使用的是“﹣”和“15”两接线柱时，电压表所选量程为0～15V，对应的分度值为0.5V；根据指针所指位置可读出电压值为9.5V； 天平读数是20g+10g+5g+3.2g=38.2g； 量筒的读数是60ml； 故正确的读数是A。 故选：A。 5.（2018潍坊）某同学设计的煤气检测电路如图所示，电电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S，当煤气浓度升高时，下列判断正确的是（ ）
A．电流表示数变小，输出信号电压Uab变大 B．电流表示数变大，输出信号电压Uab变大 3
C．电流表示数变小，输出信号电压Uab不变 D．电流表示数变大，输出信号电压Uab减小 解析（1）定值电阻与气敏元件串联，电流表测电路中的电流，输出信号电压Uab即气敏元件的电压：当煤气浓度升高时，气敏元件电阻增大，根据电阻的串联，总电阻变大，由欧姆定律，电路中的电流变小，电流表示数变小，BD错误；（2）因电流表示数变小，根据欧姆定律的变形公式：U=IR，R的电压变小，根据串联电路电压的规律，输出信号电压Uab变大，故A正确，C错误。故选A。 6.（2018临沂）如图所示中是探究发电机原理的是（ ）
A． B． C． D． 解析：A、图中没有电，是电磁感应现象，电磁感应现象是发电机的工作原理，故A正确； B、图示是奥斯特实验，是电流的磁效应实验，不是发电机的工作原理，故B错误； C、图中有电，是通电导线在磁场中受到力而运动的实验，是电动机的工作原理，不是发电机的工作原理，故C错误； D、图示是探究电磁铁磁性强弱的实验，它的原理是电流的磁效应，故D错误。 故选：A。 7.（2018日照）巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则（ ）
A．电磁铁A端是N极 B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极 C．向右滑动滑片P，GMR两端的电压增大 D．向左滑动滑片P，指示灯会变亮 解析：A、利用安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向电磁铁的左端A为N极、右端B为S极。故A正确。 B、在磁体外部，磁感线是从N极出发回到S极；故B错误。 C、向右滑动滑片P，滑动变阻器接入电路的阻值变大，则电路的总电阻变大，由欧姆定律可知，电路电流减小，因此电磁铁磁性减弱，周围磁场减弱，GMB的阻值变大。则GMR两端的电压增大，故C正确； D、由图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小， 4
由I=可知，电路中的电流变大，此时电磁铁的磁性变强； 由右图可知，巨磁电阻和灯泡串联， 因电阻在磁场中随磁场的增强而急剧减小， 所以，此时巨磁电阻的阻值会变小，电路中的总电阻变小，
由I=可知，电路中的电流变大，通过灯泡的电流变大， 因P=I2R，且灯泡的亮暗取决于实际功率的大小， 所以，灯泡的实际功率变大，灯泡变亮；故D正确。 故选：ACD。 8.（2018菏泽）小明对十字路口的交通信号灯进行观察,画出下列四种电路图，你认为可行的是
A. B. C. D. 【答案】B 【解析】十字路口的交通信号灯，有红、绿、黄三种颜色，且三种灯依次点亮，说明灯是并联的，分别由开关控制灯的通断。 A图，三灯串联，两个开关都闭合时，一起亮，故A不符合实际； B图，三灯并联，且干路和支路分别由开关控制，可以单独点亮，故B符合题意； C图，三灯串联，且三个开关闭合时，电会被短路，故C不符合实际； D图，红、黄并联，再与绿灯串联，则绿灯必须点亮，另外两灯才会亮，故D不符合实际； 故选B。 9.（2018衡阳）下列的四幅图，对应的说法正确的是
A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失 B. 如图乙，闭合开关，通电螺线管右端端为N极 C. 如图丙，此实验装置原理与发电机原理相同 D. 如图丁，实验研究的是通电导体在磁场中受到力的作用 【答案】B 5
【解析】A.将小磁针移走，磁场也不会消失，故A错误；B. 如图乙，闭合开关，根据安培定则判断通电螺线管右端端为N极，故B正确；C.图丙中实验装置原理与电动机原理相同，故C错误。D如图丁，实验研究的电磁感应现象。故答案是B. 10.（2018连云港）如图所示的四个装置，关于它们的说法正确的是（ ）
A．图a可用演示电流的磁效应 B．图b可用演示电磁感应现象 C．图c可用演示磁场对电流的作用 D．图d可用演示电磁铁的磁性强弱与电流大小的关系 解析：A、该图中没有电，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，故A错误； B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用演示电流的磁效应，故B错误； C、该图中有电，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，故C正确； D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，故D错误； 故选：C。 11.（2018衡阳）巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是
A. 表和表示数均变小 B. 表和表示数均变大 C. 表示数变小，表示数变大 D. 表示数变大，表示数变小 【答案】D 【解析】闭合S1、S2，滑片P向左移动时，电路中的电阻变小，电流变大，通电螺线管的磁性变强，6
所以巨磁电阻的阻值变小，根据串联电路的电压规律可知，其两端的电压变小即电压表的示数变小，根据欧姆定律可知电路中电流变大，即电流表的示数变大，故D正确，所以答案为D. 12.（2018重庆）如图所示的电路中，电电压保持不变，闭合开关S，灯泡L发光，移动滑动变阻器的滑片P，下列说法正确的是（ ）
A．向右移动滑片P，电流表示数减小，电压表示数增大 B．向右移动滑片P，电流表示数增大，电压表示数减小 C．向左移动滑片P，电流表示数减小，电压表示数减小 D．向左移动滑片P，电流表示数增大，电压表示数增大 解析：由电路图可知，灯泡与滑动变阻器串联，电流表串联在电路中，电压表测滑动变阻器两端的电压； （1）将滑动变阻器的滑片P从左向右滑动的过程中，接入电路的电阻变大，电路的总电阻变大；
根据I=可知，电路中的电流变小，即电流表的示数变小； 根据U=IR可知，灯泡两端的电压变小， 根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大。故A正确，B错误； （2）将滑动变阻器的滑片P从右向左滑动的过程中，接入电路的电阻变小，电路的总电阻变小；
根据I=可知，电路中的电流变大，即电流表的示数变大； 根据U=IR可知，灯泡两端的电压变大， 根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小。故CD错误 故选：A。
