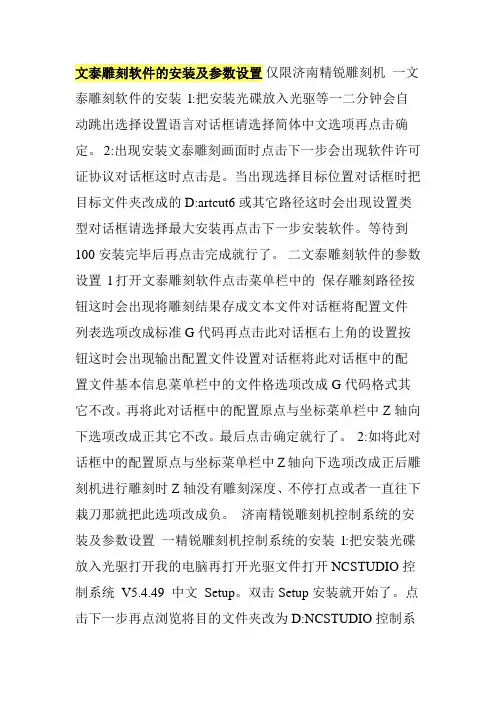

文泰雕刻软件的安装及参数设置
文泰雕刻软件的安装及参数设置仅限济南精锐雕刻机一文泰雕刻软件的安装l:把安装光碟放入光驱等一二分钟会自动跳出选择设置语言对话框请选择简体中文选项再点击确定。
2:出现安装文泰雕刻画面时点击下一步会出现软件许可证协议对话框这时点击是。
当出现选择目标位置对话框时把目标文件夹改成的D:artcut6或其它路径这时会出现设置类型对话框请选择最大安装再点击下一步安装软件。
等待到100安装完毕后再点击完成就行了。
二文泰雕刻软件的参数设置l打开文泰雕刻软件点击菜单栏中的保存雕刻路径按钮这时会出现将雕刻结果存成文本文件对话框将配置文件列表选项改成标准G代码再点击此对话框右上角的设置按钮这时会出现输出配置文件设置对话框将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式其它不改。
再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正其它不改。
最后点击确定就行了。
2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀那就把此选项改成负。
济南精锐雕刻机控制系统的安装及参数设置一精锐雕刻机控制系统的安装l:把安装光碟放入光驱打开我的电脑再打开光驱文件打开NCSTUDIO控制系统V5.4.49 中文Setup。
双击Setup安装就开始了。
点击下一步再点浏览将目的文件夹改为D:NCSTUDIO控制系统V5.4.44或其它路径。
一直点击下一步。
点击立即重起计算机。
2等电脑重起后系统就发现新硬件并要求装驱动。
选是仅这一次点击下一步选自动安装等驱动装完了点击完成就可以了。
二济南精锐雕刻机控制系统的设置1打开桌面上的NCSTUDIO运动控制系统进入NCSTUDIO控制系统的界面打开参数设置栏进行设置。
设置如下1首先进入加工参数设置在加工参数中把暂停或结束时自动停止主轴项打勾。
2然后进入厂商参数设置密码NCSTUDIO进入后输入你所购买机器的工作台面大小。
文泰雕刻软件实用手册.00
文泰雕刻软件实用手册文泰雕刻软件实用手册雕刻机培训手册1. 文泰雕刻软件的安装及设置2. DSP手柄驱动程序的安装3. 如何启动手柄“下载应用程序ZHBUSBConnect”4. 文泰雕刻软件的电子文档及常用快捷键5. 雕刻刀具的识别、用途及其建立6. 背雕水晶牌的制作7. 一个完整的雕刻操作过程8. 常用雕刻材料的加工方法9. 拼板的雕刻方法10. 关于切割时如何保护工作台面的解决方法11. DSP手柄刷新及升级操作说明12. 如何查找上次加工原点13. 雕刻机的日常维护（关于更深入的DSP手柄及其相关的软件操作请参考随机的说明书）文泰雕刻软件的安装及设置1、文泰雕刻软件的安装首先将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕刻2004版”文件夹，双击打开该文件夹。
双击带电脑图标的“Setup”安装文件，软件默认安装语言为“简体中文”，单击“确定”启动安装程序；单击“下一步”，单击“是（Y）”弹出“选择目标位置”窗口，若直接单击“下一步”软件默认安装在C 盘根下，根据实际情况，我们建议最好更不要装在C盘下,请先单击旁边的“浏览”，将安装路径改为“D：/Artcut6”，即将雕刻软件安装在D盘的“artcut 6”文件夹中(当然,你可根据实际把软件装入E盘……)，单击“确定”返回，再单击“下一步”弹出“设置类型”窗口，这时请选择“最大安装”选项，单击“下一步”；再次单击“下一步”，开始软件安装进程，当进度条显示100％后，软件安装完成。
2、文泰雕刻软件的设置为了能使雕刻工作顺利进行，启动“文泰雕刻软件”后还必须进行一些必要的设置。
㈠雕刻刀具的识别、刀具库的建立。
请参考后面相关内容。
㈡单击“割”弹出“割字”窗口，确定它们被正确设置如下：刀具补偿三维路径㈢单击“G”图标（在“雕”的右边）弹出“将雕刻结果保成文本文件”窗口（我们以后在文泰中算好的雕刻路径文件将通过此项输出到DSP控制软件）①“配置文件列表”中选择：标准G代码②抬刀距离：根据雕刻材料、切割方式而定，后面有论述。
雕刻机参数设置[1]
![雕刻机参数设置[1]](https://img.taocdn.com/s3/m/75f7d53acfc789eb162dc80d.png)
雕刻机参数设置和使用方法雕刻机参数详细设置加工参数：厂商参数：口令为：NCSTUDIO（大小写不锁定）设置完成后点引用重新启动软件就好了一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕一、文泰雕刻软件路径的生成A:二维雕刻路径的生成选择所要生成路径的部分单击41：阴刻、阳刻阴刻的效果---在图形的内部雕刻上图为实际阳刻效果下图为阴刻做出的阳刻效果阳刻的效果---在图形的外部进行加工阳刻的方法：对所要加工的物体加一个封闭的外框，然后将两者组合在一起2D中仍然选择阴刻。
做出来就是阳刻的效果。
2：雕刻深度刻胸牌全部为0.1MM，3：雕刻方式水平铣底勾边4：刀具库平底尖刀5:二次加工方式此项与雕刻方式互相结合使用，但要注意：此相的刀具库选择的时候，刀具必须与雕刻方式中的刀具是同一把刀！B:三维路径的生成1:阴刻 全部为阴刻 2:雕刻深度 材料厚度的1/23:选择刀具 中心尖刀C:割的路径生成1:轮廓线输出方式图中带箭头的线条为刀具中心线移动的路径, 2:选择刀具 直刀3:雕刻深度割字的情况下可以设雕刻深度为零，机器对刀（Z 轴）以台面为基准点，进行切割 （此方法不易损伤台面） 4:勾边方向当选内轮廓和外轮廓的时候可以选择勾边方向。
其中切割芙蓉板、PVC 板时选择顺时针方向，亚克力板选择逆时针方向。

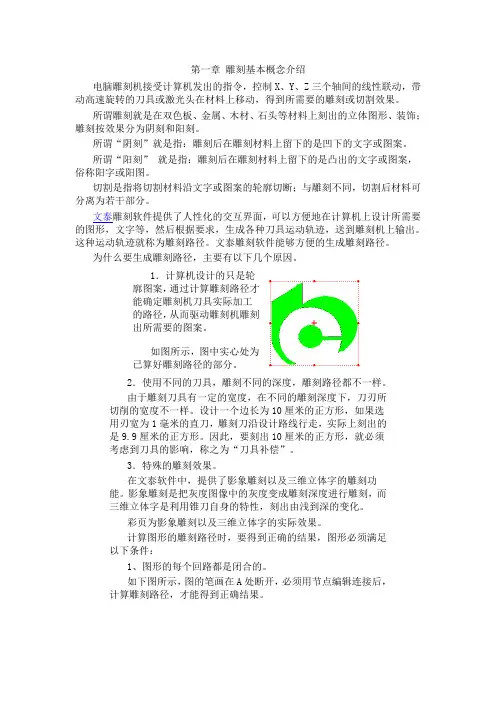

文泰2002雕刻教程
第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是9.9厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
如下图所示，字的笔画之间有相交的地方（图1）。
如何安装及使用文泰雕刻软件
如何安装及使用文泰雕刻软件文泰雕刻软件在啄木鸟雕刻机中的应用一.如何安装文泰雕刻软件:1( 打开光盘，找到文件setup.exe并双击，选择“简体中文”语言进行安装。
2( 单击“下一个”——>>“是”——>>选择安装路径，单击“下一个”——>> “下一个”——>> “下一个”——>> “下一个”，系统自动安装所需文件，文件复制完，单击“结束”，软件安装完成。
一(设置“文件尾”:回到桌面，双击“文泰三维雕刻软件”图标，单击“下次启动不显示”，使其选中，单击OK，输入机器台面大小:(如RS6590，则输入宽:650毫米高:900毫米)，选择“纵向”，单击“创建新文件”，进入软件界面。
单击“保存雕刻路径”按钮——>>单击“设置”——>>单击“自定义文件尾”，使其选中——>>单击“设置”，弹出文本框，在其中输入:M17M30%输入完成，单击“确定”——>>单击取消——>>更改设置完成。
二(使用文泰的加工方法:1(双色板标牌(胸牌，科室牌，房号牌等)使用“计算二维路径”,雕刻方工有“水平铣底”，“纵向铣底”，“勾边”，“环形铣底”。
2(三维立体雕刻(有机，PVC，密度板等)使用“计算三维雕刻路径”。
3(各种材料的切割使用“割”(可用于有机玻璃，雪弗板，双色板，ABS板，密度板，铝塑板，防火板等材质的切割加工)。
五(制作实例:1(切割立体字单击屏幕右侧的按钮，输入需要加工的文字，将其选中，在选择字体，再选择“图形”——>>“修改图形大小”，可改变文字的大小。
将文字打散，单击“高级功能”——>>镜象，将字反过来。
(透明有机可省略此步骤)。
排版，注意的是各笔划之间的间隔必须大于切割刀具的直径，否则会出现“连体”的情况选中排好的文字，单击，弹出:参数设置:1( 选择加工的刀具。
雕刻的操作程序
一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕雕刻机使用说明一、生成G文件1.用PROTEL 99SE打开设计好的PCB文件。
2.在“File”里选择“New”。
3.在出现的对话框里选择“CAM output configuration”。
4.在弹出的对话框里选择你要加工的线路图。
5.选择导出图的格式“Gerber”。
6.选择导出图的比例“Millimeter”“4：4”7.选择导出层“TopLayer”、“BottomLayer”、“Keep Out Layer”三层8.一直NEXT下去然后点“Finish”完成，生成一个文件。
9.在此文件上点右键选择“Insert NC Drill...”10.在弹出的对话框里选择比例“Millimeter”“4：4”11.在第一个生成的文件上点右键“Properties...”（目的：使生成的两个文件关联起来）12.在弹出的对话框里选择“Advanced”选项卡。
13.在“Position on Film”里选择“Reference to relative”14.在第一个生成的文件上点右键“Generate CAM Files F9”在左边的地址栏里生成一个“CAM for **** ”文件夹15.然后在此文件夹上点右键“Export...”16.在弹出的对话框里选择要导出的地址。
文泰刻绘雕刻软件使用说明
文泰刻绘雕刻软件使用说明文泰刻绘雕刻软件使用说明章节一：介绍1.1 软件概述本章介绍文泰刻绘雕刻软件的概述，包括软件的主要功能和特点。
1.2 系统需求本章介绍运行文泰刻绘雕刻软件所需的硬件和软件环境。
章节二：安装和配置2.1 安装软件本章介绍如何正确安装文泰刻绘雕刻软件，并提供详细的安装步骤。
2.2 配置软件本章介绍安装完成后，如何进行软件的配置，包括设置绘图参数和雕刻参数等。
章节三：界面和功能3.1 主界面本章介绍文泰刻绘雕刻软件的主界面，包括菜单栏、工具栏和工作区的布局和功能。
3.2 新建文件本章介绍如何新建一个雕刻文件，并设置文件的属性和大小等参数。
3.3 导入文件本章介绍如何导入已有的设计文件，支持的文件格式和导入方式等。
3.4 绘图工具本章介绍文泰刻绘雕刻软件提供的绘图工具，包括画线工具、画圆工具等。
3.5 编辑工具本章介绍文泰刻绘雕刻软件提供的编辑工具，包括挪移、缩放、旋转和镜像等。
3.6 雕刻工具本章介绍文泰刻绘雕刻软件提供的雕刻工具，包括选择刀具、设定雕刻深度等。
3.7 预览和输出本章介绍如何预览雕刻效果，并输出最终的设计文件。
章节四：常见问题解答本章列出用户使用文泰刻绘雕刻软件时可能遇到的一些常见问题，并提供解答。
章节五：附件功能演示视频：附上软件功能演示视频，供用户参考。
法律名词及注释：1. 软件许可协议：指软件使用时用户与软件开辟商之间的合同协议，约定了使用软件的权利和义务。
2. 版权：指由著作权法保护的对作品的独立性和原创性的控制权。
未经版权人允许，他人不得以任何形式使用、重制或者传播他人的作品。
3. 商标：指具有识别商品或者服务来源的标志，是一种在商业领域具有独特性的知识产权。
文泰2002雕刻教程.
第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是9.9厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
如下图所示，字的笔画之间有相交的地方（图1）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文泰雕刻软件路径的做法及雕刻
文件的保存方法
切割路径的做法
点“”做路径：(如图1)
（图1）
（1） 刀具选择（直刀）
（2）轮廓线选择（自定/有深度/一般是外轮廓）
（3）雕刻深度0（以台面对刀）
（4）顺逆顺序选择（自定/水晶字一般是顺时针）
（5）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图2）
（图2）
做完后保存雕刻路径即可（如图19）
二维路径的做法
点“”做路径（如图3）
（图3）
（1）刀具选择（平底刀，且两次都是同一把刀）
（2）雕刻方式选择（自定/但不能是勾边）
（3）二次加工方式选择（只能是勾边）
（4）雕刻深度（自定/有深度/以材料对刀）
（5）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图4、图5）
（图4） （图5）
做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图5）
三维路径的做法
点“”做路径（如图6）
（图6）
（1）刀具选择（三维刀）
（2）雕刻深度自定（自定/有深度/以材料对刀）
（3）注意：三维路径必须是一条线（如图7、图8）
（5）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图7、图8）
（图7） （图8）
做完后保存雕刻路径即可（如图19）注意：透明材料要做镜像（如图8）
线条路径的做法
点“”做路径（如图9）
（图9）
（1） 刀具选择（平底刀/三维刀）
（2）轮廓选择（原线输出）
（3）雕刻深度（自定/有深度，一般很浅/以材料对刀）
（4）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图10）
（图10）
做完后保存雕刻路径即可（如图）注意：透明材料要做镜像
斜边路径的做法
点“”做路径（如图11）
（图11） （图12）
（1）刀具选择（三维刀/扇形刀，直刀）
（2）先用三维刀/扇形刀以原线输出做路径（自定/有深度/以材料对刀）（如图12）
（3）保存完路径后把路径删除。再用直刀以外轮廓做路径（雕刻深度0/以台面对刀）（如图13）
（4）注意：只定一次点，但是要换刀，对刀
（5）自动检查和自动分解打勾
点击确定后就会出现有颜色有方向的路径（如图12、图13）
（图13） （图14）
做完后保存雕刻路径即可（如图19）
镶嵌路径的做法
就是切割（参看切割路径的做法）
（1）先做外轮廓切割路径，保存完路径后把路径删除（如图14、图15）
（图14） （图15）
（2）再把文字或图形加粗一点做内轮廓路径（如图16、图17、图18）
（图16） （图17）
（图18）
（3）注意：两次路径必须用同一把到做路径
做完后保存雕刻路径即可（如图19）
保存文件的格式及方法
点“”保存文件（如图19）
（图19）
参数设置值（如图20、图21）
（图20） （图21）
（1）配置文件列表（标准G代码）
（2）输出文件的格式必须有（.NC）的后缀
（3）抬刀距离（凡是以台面对刀的必须大于材料厚度的3—10mm）
（以材料面对刀的只须抬2—8mm因为以材料面对刀）
抬刀距离就是保证在雕刻机抬刀空走时不划材料
锐刻雕刻机控制系统操作步骤
（1）回机械原点（在任务栏中的操作中有回机械原点。点全部轴回机械原点）（如图22、图23）
（图22） (图23)
（2）定义雕刻原点（X轴Y轴定0点。把刀头移到要雕刻材料的左下角，在X轴Y
轴工件坐标点0）（如图24、图25）
（图24） (图25)
（3）对刀（定Z轴0点。）（如图26、图27、图28、图29、图30、图31）操作方法如下：
＜1＞把刀头移到要对刀的位置用对刀器浮动对刀
(图26) (图27) (图28)
＜2＞将刀头移到要对刀的标准位置在Z轴的工件坐标点0（如图29、图30、图31）
(图29) (图30) (图31)
注意：凡是没有雕刻深度的要以台面对刀（如图26、图29）,有雕刻深度要以材料面对刀
（如图27、图30）
（4）打开并装载（调出要雕刻的文件。在自动点鼠标右键，卸载上次文件，打开本次文件）(如图32)
(图32)
（5）仿真（模拟） （如图33、图34）
（图33） （图34）
（6）调节进给速度（雕刻速度）（如图35）
（图35）
（7）开始雕刻
