文泰雕刻使用说明
文泰雕刻2002软件使用说明书(全)分解
第1章功能综述一、操作界面。
容易上手。
Word风格操作界面，只要您有使用Windows操作系统和Word的基本知识，使用本软件就会有亲切感。
同时，本软件还吸收了FreeHand、PageMaker、CorelDraw等优秀西文软件的优点，增加了键盘功能、全自动（傻瓜型）操作，使用时直接、简单、方便。
二、图形库。
丰富多彩、量大面广。
除随本软件系统光碟配置的原文泰新图库、文泰实用图库（著名商标、中国民俗图库）、文泰国际图库、国家标准图库（公共标志、提示标志、交通标志等13种）等共有图形近万种外，又增加了千年图库光碟，极大地增加了用户选择应用的可能范围和方便灵活性，节省时间、提高效益。
这些图库共同组成了本行业目前最新、最全、最实用的图形库。
三、中英文字库。
多而全：1、汉字库：字型和字体是目前最多的。
字型用三次曲线精心制作，是真正的轮廓汉字，笔划经过处理后更加粗厚，可任意放大而不变形。
字体有近百种，均按简体、繁体区分，支持GBK 大字符集。
2、中英文匹配：为您的汉字库配套了相近的英文字体和标点，并配置了相应的英文基线调整，使用更方便。
3、可挂接Windows底层中英文TTF (Windows True Type Font) 字库。
通过特有的去交叉算法处理，您不必担心输出Windows底层交叉笔划的汉字时会将笔划刻断。
4、新增6款单线字，其中文泰单线简体4种、文泰单线繁体2种。
四、速度和设备利用率：采用32位编程，软件运行速度大大提高。
独特的后台输出功能：不管刻字机内存大小如何，只要刻字机一开始工作，就可以把计算机解放出来，使您能在刻字机刻字的过程中充分利用计算机进行其它的工作。
五、与其它软件的兼容性：可与其它软件的EPS与PLT、DXF文件交换，可以读入TIF图与BMP图及文泰刻绘5.X版本的文件。
六、图形输入和编辑1、直接支持图形扫描：可在本软件内直接挂接扫描仪。
2、彩色、灰度图像条块化，使输出更形象、更逼真。
文泰刻绘软件使用方法
1.双击打开文泰刻绘软件，出现如下界面：宽高我一般设置为600、200，其他人根据自己的要求设置。
然后点击“创建新文件”即可。
如果要打开以前就创建好的文件，就点击“打开旧文件”即可2.点击“创建新文件”后就会看到右边的工具栏，根据工具栏可进行文字或则图库进行编辑3.点击文泰左上角的小图标即可打开一个下拉界面，4.下拉菜单中有一个“下一个”命令。
可对多文档界面进行自由切换5.熟悉菜单栏，其中比较重要的一个按钮是“刻绘输出”，已经用红笔标出6.点击软件右侧菜单栏的“选择”按钮，可对你输入的字体进行单项选择或者全选7.选中你要编辑的文字，右键弹出下拉菜单，其中比较重要的有“G变为图形”他是可以把文字变成图片的形式进行编辑，“N字体类型”，“T字体大小”，“B文字属性”在此命令中，你可以对字体进行编辑，比较重要的有行距，字距等8.一般情况下，我用的中文字体用的是文泰98简体中的“文泰特粗圆”，其他人随意9.英文字体采用文泰98英文下的“英文263”。
其他人随意10.，表示一个汉字的宽和高，只能修改一个，另一个会随着改变而改变。
11.刻绘输出按钮，设计好了字体后，用它打印12.点击“刻绘输出”之后，弹出如下界面如果你没有选中任何文字，点击“刻绘输出”将会打印页面上的所有字体13.若果你选中了一块字体系统会提示你只输出选中字体，单击“是”即可14.在上图单击“刻绘输出”按钮之前，先测试一下刀压，把纸放到刻字机上，装好，点击“测试按钮”，看打出来的测试图样是否刻透。
15.一切调整好以后就可以，选着上图的“刻绘输出“按钮进行刻字了16.此台刻字机的“刻绘设备“、”设置机器“、”设置端口“已经调好，无需改动17.在“设置机器“这里说明一下，点开之后，弹出界面闭合补偿、尖角补偿已经按照经验设定好。
18.幅面和原点也已经设置好19.点击确定即设置好了，可以进行刻绘输出了。

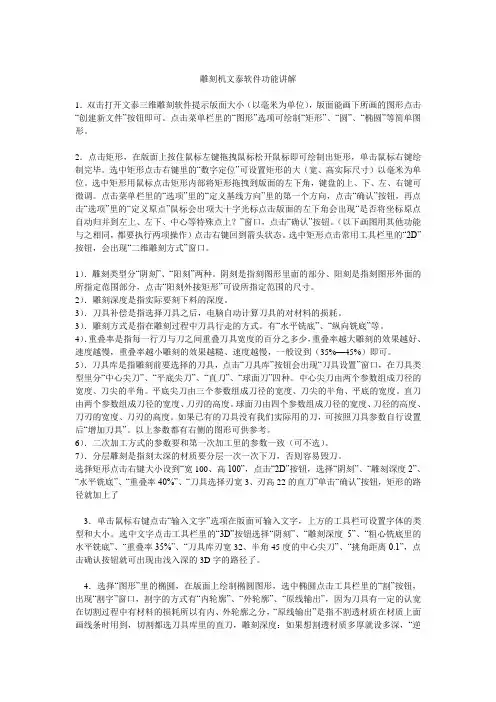

雕刻机文泰软件功能讲解
雕刻机文泰软件功能讲解1．双击打开文泰三维雕刻软件提示版面大小（以毫米为单位），版面能画下所画的图形点击“创建新文件”按钮即可。
点击菜单栏里的“图形”选项可绘制“矩形”、“圆”、“椭圆”等简单图形。
2．点击矩形，在版面上按住鼠标左键拖拽鼠标松开鼠标即可绘制出矩形，单击鼠标右键绘制完毕。
选中矩形点击右键里的“数字定位”可设置矩形的大（宽、高实际尺寸）以毫米为单位。
选中矩形用鼠标点击矩形内部将矩形拖拽到版面的左下角，键盘的上、下、左、右键可微调。
点击菜单栏里的“选项”里的“定义基线方向”里的第一个方向，点击“确认”按钮，再点击“选项”里的“定义原点”鼠标会出项大十字光标点击版面的左下角会出现“是否将坐标原点自动归并到左上、左下、中心等特殊点上？”窗口，点击“确认”按钮。
（以下画图用其他功能与之相同，都要执行两项操作）点击右键回到箭头状态。
选中矩形点击常用工具栏里的“2D”按钮，会出现“二维雕刻方式”窗口。
1）．雕刻类型分“阴刻”、“阳刻”两种。
阴刻是指刻图形里面的部分、阳刻是指刻图形外面的所指定范围部分，点击“阳刻外接矩形”可设所指定范围的尺寸。
2）．雕刻深度是指实际要刻下料的深度。
3）．刀具补偿是指选择刀具之后，电脑自动计算刀具的对材料的损耗。
3）．雕刻方式是指在雕刻过程中刀具行走的方式。
有“水平铣底”、“纵向铣底”等。
4）．重叠率是指每一行刀与刀之间重叠刀具宽度的百分之多少，重叠率越大雕刻的效果越好、速度越慢，重叠率越小雕刻的效果越糙、速度越慢，一般设到（35%—45%）即可。
5）．刀具库是指雕刻前要选择的刀具，点击“刀具库”按钮会出现“刀具设置”窗口，在刀具类型里分“中心尖刀”、“平底尖刀”、“直刀”、“球面刀”四种。
中心尖刀由两个参数组成刀径的宽度、刀尖的半角。
平底尖刀由三个参数组成刀径的宽度、刀尖的半角、平底的宽度。
直刀由两个参数组成刀径的宽度、刀刃的高度。
球面刀由四个参数组成刀径的宽度、刀径的高度、刀刃的宽度、刀刃的高度。
文泰刻绘软件使用方法
1.双击打开文泰刻绘软件，出现如下界面：宽高我一般设置为600、200，其他人根据自己的要求设置。
然后点击“创建新文件”即可。
如果要打开以前就创建好的文件，就点击“打开旧文件”即可2.宇文皓月3.点击“创建新文件”后就会看到右边的工具栏，根据工具栏可进行文字或则图库进行编辑4.点击文泰左上角的小图标即可打开一个下拉界面，5.下拉菜单中有一个“下一个”命令。
可对多文档界面进行自由切换6.熟悉菜单栏，其中比较重要的一个按钮是“刻绘输出”，已经用红笔标出7.点击软件右侧菜单栏的“选择”按钮，可对你输入的字体进行单选或者全选8.选中你要编辑的文字，右键弹出下拉菜单，其中比较重要的有“G变成图形”他是可以把文字酿成图片的形式进行编辑，“N 字体类型”，“T字体大小”，“B文字属性”在此命令中，你可以对字体进行编辑，比较重要的有行距，字距等9.一般情况下，我用的中文字体用的是文泰98简体中的“文泰特粗圆”，其他人随意10.英文字体采取文泰98英文下的“英文263”。
其他人随意11.，暗示一个汉字的宽和高，只能修改一个，另一个会随着改变而改变。
12.刻绘输出按钮，设计好了字体后，用它打印13.点击“刻绘输出”之后，弹出如下界面如果你没有选中任何文字，点击“刻绘输出”将会打印页面上的所有字体14.若果你选中了一块字体系统会提示你只输出选中字体，单击“是”即可15.在上图单击“刻绘输出”按钮之前，先测试一下刀压，把纸放到刻字机上，装好，点击“测试按钮”，看打出来的测试图样是否刻透。
16.一切调整好以后就可以，选着上图的“刻绘输出“按钮进行刻字了17.此台刻字机的“刻绘设备“、”设置机器“、”设置端口“已经调好，无需改动18.在“设置机器“这里说明一下，点开之后，弹出界面闭合抵偿、尖角抵偿已经依照经验设定好。
19.幅面和原点也已经设置好20.点击确定即设置好了，可以进行刻绘输出了。
文泰雕刻软件操作说明
文泰雕刻软件操作说明激光路径的计算一、激光分色输出一、激光分色输出1、打开文泰雕刻软件，绘制不同颜色的图形，选择图形，而后点击“路径计算”下的'‘激光分色输出”；■ ixn H1W IX> 5W 5* 师。
小》1 '辭■?甩■MH2、在对话框中选择一种颜色，单击，而后，按“增加”，可选择需要的模式及输入相关参数；（如果选中的颜色已经有模式存在，可以选择''修改”，以修改其中的各个参数）3、参数修改完毕后，按“确定”会增加路径;在“激光加工参数设置”中，要用到得一些参数介绍如下：加工速度:在进行切割动作时的跑车运行速度；加工功率:加工时所用的功率值；拐弯功率:设置加工文件中拐弯时的功率值；封口重叠长度:开始加工和结束时重叠的长度值；外轮廓:按被选物体的内轮廓进行切割。
内轮廓:按被选物体的外边缘进行切割。
原线输出：按被选物体的边线进行切割。
启动功率:启动加工时的功率；启动时间:切割时在起点处停留的时间；移动起点到拐点:将加工的起点移动到物体的拐点上；逆时针前进:加丄时按照逆时针的方向前进；偏移补偿：|]|于激光束有一定的宽度，所以在计算加工跑径时总是会产生半个激光束的误差，选中此项并填入相应数值来校正此误差。
此项在选择了外轮廓或内轮廓时才起作用。
出光:在激光出光时加的补偿，以保证激光刚一输出时路径的光滑。
出光长度: 设定出光补偿的长度，出光角度：出光时补偿的路径与行走路径间的角度大小收光:设置关光时的补偿，以保证输出结束时路径的光滑。
收光长度:设定关光补偿的长度大小，收光角度:关光时补偿的路径与行走路径间的角度Z轴深度:可定义激光头上下深度，以满足特殊加工的需要；尖角延长:在加工时，到尖角的位置时路径会有延长，以方便尖角的加工；加工尖角的时候，为防止过渡切割，可选择此项；圆角过渡：笔模式:将激光头换成笔后输出；延长线上出光:加工尖角时，为防止激光停留形成小孔，选择此项可避免；数据光顺:去掉多余的节点；三、输出1、按“USB设备”查找机器，选择需要的机器,选择好机器后，按确认；而后，点右键，选择“发送到机器”，将加工的路径传输到机器中。
文泰雕刻机操作详细说明书
外框的形状可通过“绘图工具箱”先画出矩形，然后再通过“节点编辑”进行修改
关于节点编辑，以下详细说明：
节点编辑
一、如何对节点进行编辑。
对于在双色板上刻比较大的字，可以用“2D”，雕刻深度为mm，雕刻方式：水平铣底，重叠率20%-40%，二次加工：勾边。两边的刀具选一致Φ3×30×或刀尖更大的刀。
阳刻的效果
举例说明：现需要在一个圆中刻个“福”，福在圆中凸出来。
先排好
圆与字组合
点“2D”，选阴刻、加刀具补偿、
雕刻方式：水平铣底，重叠率20%
j.平滑：移动控制点，将该控制点相邻的节点光滑
k.对称：移动控制点，将该控制点相邻的节点对称
l.自动减点：自动将很多点组成的曲线用较少的点来描述
m.平直：将所选择的直线段变为水平线或竖直线
n.加圆角：在两条直线段中间加一个圆弧
o.变尖角：把一条Bezier曲线变为两条直线段
p.节点对齐：把选中的节点沿水平或竖直方向对齐
用外轮廓+刀具补偿割出的字，再经过后期抛光，即成为水晶字。
胸牌的制作：
通常用“3D”+孤岛加工（水平铣底、重叠率20%左右），刀具选平底尖刀
Φ3×30×，雕刻深度为mm；外框用“割”：外轮廓+刀具补偿、刀具相同、雕刻深度为双色板的厚度（建议雕刻深度比双色板略浅可增加刀具使用寿命）。
路径生成后效果如图：
i. 快速录入：进入文字块的快速录入/修改状态。
四、状态工具箱
A b c d e f g h I j k l
文泰雕刻软件使用教程
第一章雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制X、Y、Z三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。
所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。
所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。
所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。
切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。
文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。
这种运动轨迹就称为雕刻路径。
文泰雕刻软件能够方便的生成雕刻路径。
为什么要生成雕刻路径，主要有以下几个原因。
1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。
如图所示，图中实心处为已算好雕刻路径的部分。
2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。
由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。
设计一个边长为10厘米的正方形，如果选用刃宽为1毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是厘米的正方形。
因此，要刻出10厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。
3．特殊的雕刻效果。
在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。
影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。
彩页为影象雕刻以及三维立体字的实际效果。
计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。
如下图所示，图的笔画在A处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。
2、图形的每个回路不存在自相交。
如下图所示，字的笔画之间有相交的地方（图1）。
文泰雕刻软件操作说明
文泰雕刻软件操作说明激光路径的计算一、激光分色输出一、激光分色输出1、打开文泰雕刻软件，绘制不同颜色的图形，选择图形，而后点击“路径计算”下的'‘激光分色输出”；■ ixn H1W IX> 5W 5* 师。
小》1 '辭■?甩■MH2、在对话框中选择一种颜色，单击，而后，按“增加”，可选择需要的模式及输入相关参数；（如果选中的颜色已经有模式存在，可以选择''修改”，以修改其中的各个参数）3、参数修改完毕后，按“确定”会增加路径;在“激光加工参数设置”中，要用到得一些参数介绍如下：加工速度:在进行切割动作时的跑车运行速度；加工功率:加工时所用的功率值；拐弯功率:设置加工文件中拐弯时的功率值；封口重叠长度:开始加工和结束时重叠的长度值；外轮廓:按被选物体的内轮廓进行切割。
内轮廓:按被选物体的外边缘进行切割。
原线输出：按被选物体的边线进行切割。
启动功率:启动加工时的功率；启动时间:切割时在起点处停留的时间；移动起点到拐点:将加工的起点移动到物体的拐点上；逆时针前进:加丄时按照逆时针的方向前进；偏移补偿：|]|于激光束有一定的宽度，所以在计算加工跑径时总是会产生半个激光束的误差，选中此项并填入相应数值来校正此误差。
此项在选择了外轮廓或内轮廓时才起作用。
出光:在激光出光时加的补偿，以保证激光刚一输出时路径的光滑。
出光长度: 设定出光补偿的长度，出光角度：出光时补偿的路径与行走路径间的角度大小收光:设置关光时的补偿，以保证输出结束时路径的光滑。
收光长度:设定关光补偿的长度大小，收光角度:关光时补偿的路径与行走路径间的角度Z轴深度:可定义激光头上下深度，以满足特殊加工的需要；尖角延长:在加工时，到尖角的位置时路径会有延长，以方便尖角的加工；加工尖角的时候，为防止过渡切割，可选择此项；圆角过渡：笔模式:将激光头换成笔后输出；延长线上出光:加工尖角时，为防止激光停留形成小孔，选择此项可避免；数据光顺:去掉多余的节点；三、输出1、按“USB设备”查找机器，选择需要的机器,选择好机器后，按确认；而后，点右键，选择“发送到机器”，将加工的路径传输到机器中。
