PWJX-05紧线作业指导书
放紧线施工作业指导书
鸳鸯坝-金汤110kV（江嘴至关口段）送电线路改造工程放紧线施工作业指导书（施工方案）绵阳启明星集团有限公司二0一三年三月批准：____________ ________年____月____日审核：____________ ________年____月____日编写:____________ ________年____月____日目录一、工程概况 0二、施工准备 (7)三、施工作业过程（工序） (9)四、放紧线施工技术措施 (10)五、附件安装 (13)六、安全技术措施与质量注意事项 (18)七、工期及停电计划八、放线施工及附件安装作业施工危害辨识风险评价 (22)九、记录 (23)一、工程概况1、工程概述1。
1建设规模和设计范围（1）从鸳鸯坝～金汤110kV线路27＃直线塔下方新建转角塔起，至鸳鸯坝～金汤110kV 线路46＃转角塔后方新建转角塔止，改造线路全长9.868千米的110千伏单回线路本体设计（导线标称截面1×150mm²),拆除原线28＃至46＃杆塔约10km。
（2）对本工程影响范围内的电信线路保护设计（3)辅助设施只在本工程中列入所需费用。
1.2 铁塔使用情况一览表本工程共使用6种杆塔型式,计20基。
其中单回直线杆塔2基，单回转角杆塔16基。
1。
22。
1线路路径路径选择主要受原线路相对位置、地形条件、修水电站的大面积爆破区的影响,线路路径唯一.线路从原鸳鸯坝～金汤110kV线路27＃直线塔下方约34m处立一基转角塔，左转大角沿山脊走线，在火地右转，经麦崩、高悟、初咱后,在粑丫河坝跨大渡河后终于原鸳鸯坝～金汤110kV线路46#转角塔后方的新建转角塔。
线路全长约9。
868km，路径曲折系数1。
4.改造线路建成后将拆除原鸳鸯坝~金汤110kV线路28#至46#杆塔约10km.路径方案详见《线路路径图》，图号：HY—S1006S—D0101-02。
2。
2沿线自然特征沿线地形、地貌及地质情况改造线路地形地貌主要为侵蚀剥蚀构造高山及高中山，高程分布在1550-2260m,相对高差约200—700m左右,线路多在山顶及斜坡地带走线，总体上塔位场地地形较平缓开阔，多呈缓坡山脊或台地，局部塔位山高坡陡，场地狭窄高差大。
紧线、断线、附件安装

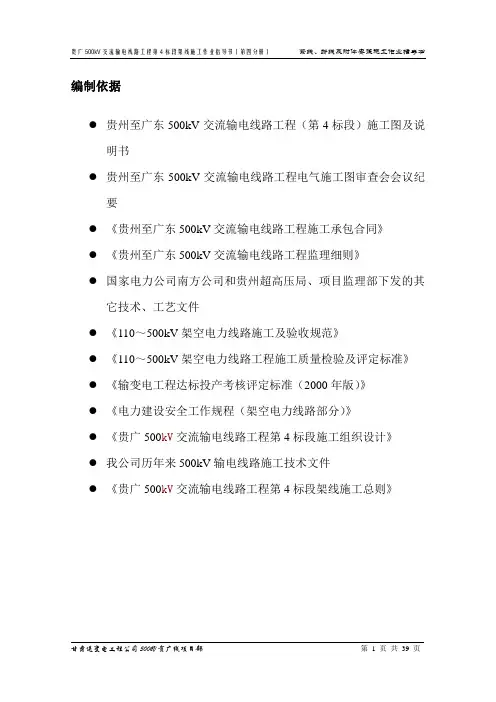

编制依据●贵州至广东500kV交流输电线路工程（第4标段）施工图及说明书●贵州至广东500kV交流输电线路工程电气施工图审查会会议纪要●《贵州至广东500kV交流输电线路工程施工承包合同》●《贵州至广东500kV交流输电线路工程监理细则》●国家电力公司南方公司和贵州超高压局、项目监理部下发的其它技术、工艺文件●《110～500kV架空电力线路施工及验收规范》●《110～500kV架空电力线路工程施工质量检验及评定标准》●《输变电工程达标投产考核评定标准（2000年版）》●《电力建设安全工作规程（架空电力线路部分）》●《贵广500kV交流输电线路工程第4标段施工组织设计》●我公司历年来500kV输电线路施工技术文件●《贵广500kV交流输电线路工程第4标段架线施工总则》1工程概况及施工说明1.1工程概况及施工注意事项本施工段为贵广500kV交流输电线路工程第4标段，该施工段为双回路分塔架设，线路基本平行前进。
Ⅰ回线路自IN274（I回1#）~IN449（I回68#），线路长度33.767km，Ⅱ回线路自IIN293（II回1#）~IIN450（II回73#），线路长度34.003km。
本施工段最短的耐张段（IN292~IN401）长度0.73km，最长的耐张段（IIN413~IIN431）长度8.098km。
导线为三相四分裂，导线型号为LGJ-400/50，地线I回右侧（自线路小号至大号的右侧）为48芯OPGW复合光缆，其余三根地线为GJ-80钢绞线。
地线绝缘子串采用双联单挂点金具串；导线直线串有单联单挂点金具串、双联单挂点金具串、双联双挂点金具串，“V”型金具串（直线小转角塔用），耐张串为双联单挂点金具（各种金具串详见金具串组装图）。
绝缘子全部为玻璃绝缘子。
各塔位使用的绝缘子串型号及绝缘子片数以杆塔明细表为准，各种绝缘子串所使用的绝缘子型号见表1-1。
绝缘子串型号中带“W”的使用防污绝缘子。
表1-1绝缘子串及绝缘子规格、型号对照表本施工段在IN409和IIN413采用转角塔换位（通过引流线换位）。
OPGW光缆作业指导书资料

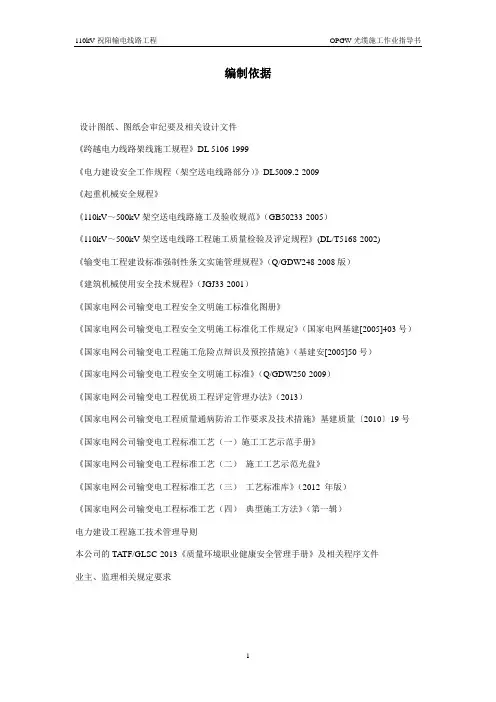

编制依据设计图纸、图纸会审纪要及相关设计文件《跨越电力线路架线施工规程》DL 5106-1999《电力建设安全工作规程（架空送电线路部分）》DL5009.2-2009《起重机械安全规程》《110kV～500kV架空送电线路施工及验收规范》（GB50233-2005）《110kV～500kV架空送电线路工程施工质量检验及评定规程》(DL/T5168-2002)《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2008版）《建筑机械使用安全技术规程》（JGJ33-2001）《国家电网公司输变电工程安全文明施工标准化图册》《国家电网公司输变电工程安全文明施工标准化工作规定》（国家电网基建[2005]403号）《国家电网公司输变电工程施工危险点辩识及预控措施》（基建安[2005]50号）《国家电网公司输变电工程安全文明施工标准》（Q/GDW250-2009）《国家电网公司输变电工程优质工程评定管理办法》（2013）《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量〔2010〕19号《国家电网公司输变电工程标准工艺（一）施工工艺示范手册》《国家电网公司输变电工程标准工艺（二）施工工艺示范光盘》《国家电网公司输变电工程标准工艺（三）工艺标准库》（2012 年版）《国家电网公司输变电工程标准工艺（四）典型施工方法》（第一辑）电力建设工程施工技术管理导则本公司的TATF/GLSC-2013《质量环境职业健康安全管理手册》及相关程序文件业主、监理相关规定要求一、工程概况1.1工程参建单位工程名称：110kV祝阳输电线路工程；建设单位：国网泰安供电公司；监理单位：济宁广信电力监理有限公司；设计单位：济宁广信电力监理有限公司；施工单位：泰安腾飞实业有限公司；建设工期：2013年11月开工，2014年07月竣工。
1.2工程质量目标：（1）分项工程合格率100%，分部工程优良率100%，单位工程优良率100%，工程资料置信度100%，顾客满意度100%。
放紧线及附件作业指导书
(一）工艺规定、质量要求与设计说明一.设计说明：⒈本工程导线连接采用N Y—185/30型液压式耐张线夹连接,引流线采用J Y D—185压接管压接，地线耐张采用N X-2型楔形线夹连接,引流采用两个J B B-2型并购线夹上翻式连接。
⒉本工程绝缘子采用F X B W-110/100型合成绝缘子,直线串、耐张串均采用双串配合使用,变电站构架侧采用单串。
⒊导线对地及交叉跨越的最小距离:⒋导线使用规格及保护金具:⒌本工程线路段导线安装驰度初伸长采用降温法进行补偿。
⒈导线的损伤处理：人力拖地展放导线容易使导线磨损,施工中应防止导线被损伤,本工程要求在防线路径的凸出地表处铺设草袋,以防导线被地面裸露石块割伤,如导线有损伤,应根据情况做如下处理：⑴外层导线线股有轻微擦伤,其擦伤深度不超过单股直径1/4,且截面积不超过导电部分截面积的2%,可不修补，可用不粗于0#的细砂纸进行打磨,至手感无明显毛刺即可。
⑵当导线损伤超过轻微损伤程度时，损伤截面不超过导电部分截面的12.5%为中度损伤,可用补修管进行补修，补修时应符合下列规定①补修管液压操作时应符合国家现行标准《架空电力线路液压接施工工艺规程》(试行）的规定.②将损伤处导线恢复到绞制状态。
③补修管的中心应位于导线损伤最严重处，要补修的范围应位于补修管内，两端至少应位于补修管内各20m m.⑶导线发现有下列情况之一时定为严重损伤,达到严重损伤时，应将损伤部分全部锯掉，用接续管重新连接：①强度损失保证计算拉断力的8。
5%;②截面积损失超过保证计算拉断力的12.5％；③损伤的范围超过一个补修管的补修范围；④金钩、破损已使导线钢芯或外层线股发生无法修复的永久变形⒉对允许出现接续管的档内，每档每相导线只允许有一个补修管和一个接续管。
⑴各类管或耐张线夹之间的距离不小于15m；⑵接续管和补修管与悬垂线夹线夹的距离不小于5m;⑶各类管不得在防振锤范围内出现。
⒊导线驰度误差:⑴各档允许误差为标准值的±2.0%（重要交叉跨越不宜出现正值误差)。
导地线压接作业指导书
导地线压接作业指导书As a person, we must have independent thoughts and personality.附件2：《施工作业指导书》分析表乐东望楼站至乐东110kV站第二回线路新建工程导地线压接作业指导书编码：SDXL-ZW-10湖南鸿源电力建设有限公司海南项目部2013年06月批准：日期：审核：日期：编写：日期：目录1 工程概况、适用范围本工程起于拟建乐东望楼220kV变电站110kV构架，止于乐东110kV变电站110kV构架。
本工程线路全长39.21km，全线除望楼变电站出线段为三回路（此段约700米已列入乐九线改接入望楼站工程），其他均为单回路，导线截面为240mm2，全线架设双地线；一根选用OPGW-24B1通讯光缆，一根选用JLB23-70铝包钢绞线。
本工程新立单回直线塔99基，耐张转角塔20基。
地形：丘陵% ，山地%，平地%。
运输：汽车运输20km 人力运输0.4km。
本工程主要跨越为：313省道、110KV电力线3次、35KV电力线2次、10KV电力线37次以及通信线路、低压线路、房屋、果园、棚房、鱼塘、河流数次。
本作业指导书适用于乐东望楼站至乐东110kV站第二回线路新建工程导、地线液压压接作业。
铝包钢芯铝绞线用耐张线夹规范压缩型避雷线用耐张线夹规范铝包钢芯铝绞线用接续管（钢芯对接）规范（1983）标准铝包钢绞线用接续管规范压缩型修补管规范导地线压后推荐值如下表2 编写依据表 2-1 编写依据3 作业流程4 安全风险辨析与预控5 作业准备人员配备表 5-1 人员配备表表 5-2 主要工器具及仪器仪表配置表6 作业方法施工准备6.1.1 技术资料：设计图纸、施工规范、安全措施。
6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技能人员。
6.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护。
6.1.4 施工材料准备：导线耐张压接管、直线接续管、补修管、地线耐张压接管、直线接续管、补修管、导电脂、汽油等。
放紧线指导书
220KVⅠ、Ⅱ龙飞线路改迁项目放紧线作业指导书Ⅰ、Ⅱ线路改迁项目项目部2018年01月11日一、项目简况及设计要求1.1、项目简况1、线路长度：本期架空线路改迁段长：2X7.541千M 其中双回架空线路钢管杆段长2X5.049千M.双回架空线路角钢塔段长：2X2.492千M。
2、杆塔及导地线铁塔共计：34基：其中双回直线钢管杆：15基；双回转角钢管杆：5基；单回转角钢管杆：3基；单回直线钢管杆：1基。
双回直线角钢塔：7基；双回转角角钢塔：3基。
导线分别采用2X LGJ—630/45型和2X LGJ—240/40型钢芯铝铰线。
地线一根为24芯OPGW复合地线，另一根选用JLB35-150型铝包钢线。
1.2、设计要求1、本项目绝缘子串选用：导地线的接续采用液压型。
耐张串分别选用双联FXBW4-220/160-3型和FXBW4-220/240型复合绝缘子；悬垂串分别选用FXBW4-220/120-3型和FXBW4-220/160-3型复合绝缘子；跳线串选用FXBW4-220/120-3型复合绝缘子。
；金具使用情况详见金具组装图。
2、导线及地线的防震：本项目导线分别采用PVD4D30XJ和PVD4D60XJ预绞式节能型防振锤消振，地线PVD4D20XJ型预绞式节能型防振锤消振。
，防振锤大锤头朝向杆塔侧，当安装多个防振锤时按等距离安装，其安装距离偏差不应大于±30mm。
3、防振锤安装距离表：630导线：S=1.68M240导线: S=1.23MJLB35-150地线：S=0.6M；4、相序与原线路线序相同5、架线完毕后铁塔塔脚需制做保护帽，混凝土标号为： C10级。
保护帽尺寸详见基础图。
二、质量目标1、项目合格率100％，2、项目优良率98％三、架线施工前准备工作1、按公司管理程序完备各种手续后，经监理认可并签字后方可进行架线施工工作。
2、放紧线工作应在基础强度达到设计要求的100％时才能进行。
17.10kV架空线路施工方案
XX工程10kV架空线路施工方案XX施工项目部年月日施工方案签名页目录一、编制依据 (x)二、施工概况 (x)三、施工内容 (x)四、组织措施 (x)五、现场勘查 (x)六、计划工作时间 (x)七、施工前的准备 (x)八、安全技术措施 (x)九、施工步骤 (x)十、风险及预控措施 (x)十一、施工质量控制及验收标准 (x)十二、文明施工及环境保护措施 (x)十三、应急准备及响应措施 (x)十四、附件 (x)一、编制依据二、施工概况：1、工程名称：XX标段XX项目2、建设单位：广西电网有限责任公司XXX供电局XXX业主项目部设计单位：XXXX监理单位：XXXX施工单位：XXXX3、工程规模：施工合同及设计图纸的施工范围。
4、工程地址：施工实际工作地点。
5、工程性质：基建配网工程三、施工内容：写清工作范围、工作量，包括杆塔号、架设长度、是否同杆、是否双回、直线杆数量、耐张杆数量、线径、杆上设备、金具安装等内容，参考事例如下：1、10kV XX线01号至12号杆（塔）安装拉线、横担及金具，其中耐张杆（塔）01号、12号杆，直线杆（塔）02号至11号杆。
2、架设10kV XX线（单回）01号至12号杆导线，导线型号JKLGYJ-150/20，线路长度870米。
3、分别在12号杆安装跌落式熔断器一组，在01号杆安装高压刀闸一组，在01号、12号杆安装10kV避雷器各一组。
4、采用人工架线施工方法，按1个耐张段作为放紧线施工段。
四、组织措施：1、工作负责人：XXX（联系电话）2、技术负责人：XXX（联系电话）3、安全负责人：XXX（联系电话）4、机具、材料负责人及电话5、工作班组：陈XX、马XX、曾XX等技工。
注：涉及高风险及以上施工需把施工单位总技术负责人列入组织措施。
五、现场勘查：1、工作环境：写清施工现场及环境，根据施工作业性质提出不同的要求，其中环境要求写清交通情况、临近带电线路情况、跨（穿）越情况、地形情况等内容。
2019年导地线展放、紧线作业指导书.doc
泰岳110kV开关站至电石炉输电线路工程导、地线展放、紧线作业指导书新疆中电华瑞电力设计咨询有限公司2012-11-20批准：年月日审核：年月日编制：年月日泰岳110kV开关站至电石炉输电线路工程导、地线展放、紧线作业指导书1 、编制依据1.1 《110～500kV架空送电线路施工及验收规范》GBJ233-90；1.2 国家电力公司《输变电工程达标投产考核评定标准（2000年》；1.3 《110～500kV架空电力线路工程施工质量检验及评定标准》；1.4 《电力建设安全工作规程》1.5《电力建设安全健康与环境管理工作规定》1.6 新疆送变电工程公司《管理手册》；1.7《超高压架空输电线路张力架线施工工艺导则》2施工要点2.1地质情况较特殊的场地选择，须根据具体情况确定。
架线施工采用大流水作业，周密细致的计划，精细的组织，精心的指挥，密切的配合及积极的协调是保证质量，保证安全、保证工期的前提条件。
2.2防止导线磨损、碰伤、刮伤、挤伤，按技术措施的要求及工艺标准严格施工，是保证张力放线质量的重点。
2.3安全工作要把好五关：重要交叉跨越点、锚固、高处作业、工器具检查、防止电害。
3 导、地线不允许接头的原则3.1跨越高速公路、一级公路；3.2跨越110kV及以上电力线路；3.3跨越铁路及重要设施；3.4具体施工要求按施工图纸。
4、地锚坑开挖及要求4.1锚线地锚必须按要求开挖和埋设，马道必须按锚线时的对地夹角要求开挖。
4.2水田地、砂夹石、土夹石、岩石处地锚坑开挖时，严禁把地锚坑挖成锅底状，地锚受力侧坑壁应垂直，在挖坑时尽可能不破坏受力侧坑壁，保持原状上，马道须用钢钎开挖。
4.3埋设地锚前，应将马道按要求挖好，经现场安全负责人检查后，方能埋设，地锚埋设应有专人负责，监督，回填应尽可能夯实，并在地锚坑周围设排水沟、挡水措施，以防下雨灌水。
5、架线工作（1）挂导地线绝缘子串及放线滑车张力架线前应根据张力架线段的铁塔基数提前挂好导地线放线滑车，地线放线滑车悬挂及地线施工应超前导线张力放线工序一至两个放线段；直线塔导线放线滑车悬挂在绝缘子串下端，耐张转角塔不悬挂绝缘子串，其放线滑车应用钢丝绳套固定在导线横但上；（2）挂导线悬垂绝缘子串及放线滑车2.1 导线放线滑车采用五轮尼龙滑车，导线悬垂绝缘子串与放线滑车可采用机动绞磨悬挂，导线绝缘子串与放线滑车不能同时起吊（先挂悬垂绝缘子串，后挂放线滑车），以防吊点以下重量过大，使吊点处绝缘子的球头变形；2.2 导线绝缘子串应在彩条布或草袋上组装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国南方电网有限责任公司电网建设施工作业指导书 第4部分：配网工程 目 次 1适用范围 ............................................................................................ 2 2编写依据 ............................................................................................ 2 3作业流程图 .......................................................................................... 2 4安全风险辨析与预控 ................................................................................... 2 5作业内容 ............................................................................................ 4 PWJX-05 紧线作业指导书 1适用范围 1.1电压等级 35kV及以下配网工程。 1.2电气类别 导线紧线施工。
2编写依据 表2-1编写依据 序号 引用资料名称 相关章节条款
1 GB 50173—1992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 第六章
2 DL 5009.2—2004《电力建设安全工作规程第2部分：架空电力线路》 3 Q/CSG 11105—2008《南方电网工程施工工艺控制规范》 第一篇 第四章 4 《屮国南方电网有限责任公司基建工程质量控制作业标准(WHS)》
3作业流程图
图3-1作业流程图 4安全风险辨析与预控 表4-1工作前安全风险辨析及预控措施表 安全风险 预控措施 检查结果
物体打击 施工现场必须做好安全围蔽措施，防止外人进入工作区域，人员必须穿工作服，正确佩戴安全帽，杆塔上作业时要使用绳索传递工器具、材料 检查各桩锚、临锚是否牢固，检查受力点拉线、临时拉线或撑杆的受力情况并设专人监护。随着导线应力的不断增加，及时调校拉线或临时拉线 中国南方电网有限责任公司电网建设施工作业指导书 第4部分：配网工程 表4-1 (续) 安全风险 预控措施 检查结果 临时拉线使用的钢丝绳要按安全系数选取，使用的花篮或双钩要锁固防 止回松
金具安装连接要牢固可靠 紧线前，应检查紧线工具及设备是否良好
物体打击 紧线前，应检查导、地线及接线管、接线头在过滑轮、横担、树枝、房 屋等有无卡住现象 施工人员不得跨在导、地线上或站在内角侧 导、地线经过滑轮牵引有•定的应力，剪切时要做防范措施，防止导线 回弹伤人
严禁带张力突然剪断导、地线
上杆前应先检杳脚扣、升降板、梯子等是否完整牢靠，安全带按规定使 施工人员登杆吋应穿软底鞋并清除湿泥，如攀登脚钉时，应检查脚钉是 否牢固，手执角钢登杆（塔）
高处坠落 作业人员不能背带长重物上落杆塔 安全带应系在电杆及牢固的构件上，杆塔上作业转位吋，不得失去安全 带保护
杆塔上有人工作时，不准调整或拆除拉线 在邻近带电线路紧线时，应与带电线路保持足够的安全距离 在运行屮的线路下紧线时，要做防止导、地线过牵引跳动与带电导线触 碰的措施
触电 导、地线在邻近带电线路施工，导线及牵引绳索与带电线路保持足够的 安全距离 平行或靠近高压输电线路紧线时，导、地线及牵引机具应挂接地线，防止感应电压伤人
车辆伤害 在道路旁边紧线时，施工人员要穿戴反光标志的工作服，要按规定提前 设置警示标志，要派专人监护或协助疏导交通
在铁路附近紧线时，应联系铁路方并请其派人协助监护，施工人员的安 全帽、服装、旗帜的颜色不要使用红色 请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任 施工单位检查人： 监理单位检杳人： 日期： 日期： 注：对存在风险且控制措施完善填写“个’，存在风险而控制措施未完善填写“X”，不存在风险则填写“一”，未检查 项空白。 PWJX-05 紧线作业指导书 5作业内容 5.1作业前施工条件 表5-1作业前施工条件 序号 项目 内 容 确认人 说明 1 任务单 根据本单位实际设置内容（包含本项工作） 本工序施工负责人 经审批 2 图纸 设备变更单、设计图纸 本工序施工负责人 经审批 3 预算材料表 主、辅材料 本工序施工负责人 经审批 4 施工方案 施工措施、安全技术交底（项目部级） 本工序施工负责人 经审批 5 相关证照 根据需要办理涉及进入工作场所的手续、证件 本工序施工负责人 有效
6 确认上一道 工序检查 合格 （1）导线在放线滑车中的位置正确，没有跳槽现象发 生，直线的压接位置能满足规范要求；导线损伤处全部处理好。 (2)杆塔的部件应齐全，螺栓应紧固。 (3)检查杆塔的拉线及反方向的临时拉线、补强措施， 汙线及避雷线的固定锚、临时锚应设置完毕且符合使用要求。 (4)牵引桩锚距紧线杆塔的水平距离应满足安全施工措施的规定；桩锚布置与受力方向-致，并埋设可靠 本工序施工负责人 合格 5.2施工准备 表5-2施工准备 序号 项目 内 容 说 明
1 人员配置 根据工程量的大小配备足够施工人员。施工现场明确施工 负责人、技术负责人、质安员、安装施工作业人员组织到位 所有人员必须持有与专业相对 应的上岗证，辅助工不得从事电 气设备安装等专业工作
2 施工内容相 对应的材料 导线、避雷线 (1)导线、避雷线型号、规格 符合设计要求。 (2)应检查架空电力线，不应 有松股、交叉、折叠、断裂及破 损等现象。 (3)不应有严重腐蚀现象。 (4)绝缘线表面应平整、光滑、 色泽均匀，绝缘层厚度应符合规 定。绝缘线的绝缘层应挤包紧密， 且易剥离，绝缘线端部应有密封 措施 中国南方电网有限责任公司电网建设施工作业指导书 第4部分：配网工程 3 施工内容相 对应的机 械、工器具 及仪表 工器具：滑轮、牵引钢丝绳、钢丝套、卡线器、安全带、登杆工具、绳索、皮尺、钢锯、手锤、对讲机、彩旗、销子、安全文明施工用具等。机械：卷扬机 (1)根据现场情况使用的工器 具、机械符合相关要求。 (2)钢丝绳荷重，需保证其安 全系数。 (3)对讲机的通信必须可靠。 (4)可开合式放线滑轮，必须 有保险装置
4 作业风险 控制 现场施工负责人参照本单位安伞生产风险管理体系的作业险基准库内与本工序相关的风险及控制措施、施工方案、现场情况等因素生成并填写紧线工程r作前安全风险辨析及预控措施表（见表4-1) 紧线工程工作前安全风险辨析 及预控措施表将随本单位安全生 产风险管理体系的建设和推进不 断完善扩展。作业风险包括安全、 职业健康和环境.（方面 5-2 (续) 序号 项目 内 容 说 明
5 完成幵工 程序 向项目负责人报开工，由项目负责人完成向监理单位开工 报审手续 施工准备完成可报开工，当施工准备不足吋，上报该项目负责 人协调解决 5.3主要作业内容 表5-3主要作业内容
序号 项目 内 容 说 明
1 作业前工 作 (1)现场施工负责人向进入本施工范围的所有工作人员明 确交待本次施工设备状态、作业内容、作业范围、进度要求、 特殊项目施工要求、作业标准、安仝注意事项、危险点及控 制措施、危害环境的相应预防控制措施、人员分工，并签署 (班组级）安全技术交底表。 (2)工作负责人负责办理相关的工作许可手续，开工前做好现场施工防护围蔽警示措施。夜间施工的，须有足够的照明。 (3)现场施工负责人检杏确认进入本施工范围的所有工作人员正确使用劳保用品和着装，并带领施工作业人员进入作业现场 按安规规定统一着装，佩戴安全帽，佩戴有个人照片的作业证（或胸卡证）
2 启动工作 现场施工负责人发出许可开工命令 3 作业程序 现场施工负责人正确、安全地组织作业，现场施工质安员负责现场作业全过程的安全、质量监控 PWJX-05 紧线作业指导书 4 紧线 (1)电杆、横担、拉线、临时拉线应重新调校。 (2)导、地线弧垂计算准确，按规足选记弧垂&。 (3)紧线前应首先收紧佘线，在紧线端夹上卡线器。 (4)紧线时，一边牵引导线一边观测弧乖，待导线弧垂将 要接近规定要求时，指挥人员通知牵引设备的操作人员缓慢 牵引收紧导线，暂停牵引观测弧垂。 (5)紧线顺序：①单回路三角形布线应先紧中相，后紧两边，两边相紧线时，第一相导线不能过紧，以免横机拉斜， 待第：相紧好后再逐相调节，这样在两边相紧后使导线水平 弧垂容易一致；②单冋路一列式布线应先紧顶相，后紧中、 下相；③双回路一列式布线应两回路交替紧线。 (6)导、地线牵引线时，应检杳杆(塔)的受力怙况，发 现倾斜应及时调整
紧线时的通信必须迅速、清晰、畅通
5 弧垂观测 弧垂观测档选择应符合下列规定： (1)紧线段在5档及以下时靠近屮间选择一档。 (2)紧线段在6〜12裆时靠近两端各选择一档 (3)紧线段在12档以上时靠近两端及中间可选3〜4档。 (4)弧测档宜选择档距较大和悬挂点高左较小及接近代表 档距的线档。 (5)连续上(下)山坡时的弧垂观测，按设计规定观测。 (6)弧垂观测方法有等长法、异长法、角度法或平视法等。 通常情况下采用等长法。弧垂观测时的实测温度应能代表架 空导线的温度，温度应在观测档内实测。 (7)各观测档弧垂不一致时，应先满足第一观测点弧垂， 后放松导线满足其他弧乖观测点要求 56 表5-4质量检验 序号 项目 内 容
1 本工序工艺自检 按照中国南方电网公司Q/CSG 1 0010.1 —2007《110kV〜500kV送变电工程质量检验 及评定标准第1部分：送电工程》表6.4.3及表B.20、表B.25的规定执行和按上级相关 文件标准组织自检并形成相关表格
2 质量控制点 序号 控制点 控制方式 W H S 1 导、地线弧垂检查 2 导线相位排列 3 耐张连接金具及绝缘子外观检查 4 工序验收检查
3 完成本工序提交 给下一道工序， 单项竣工资料 收集、整理、移交本工序相关资料
