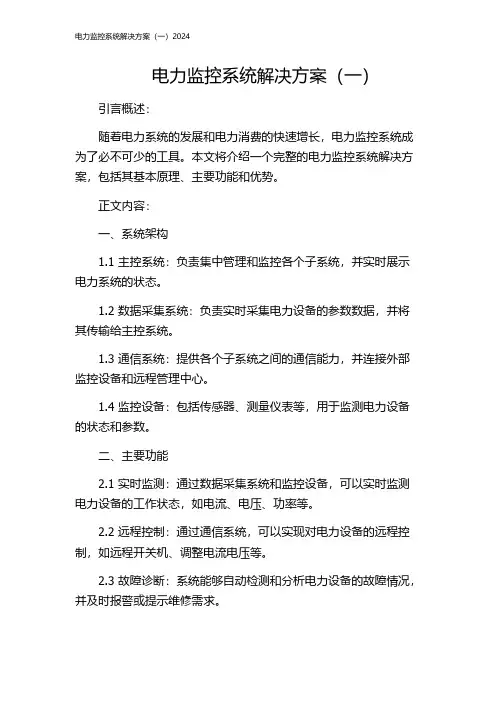

电力监控系统解决方案（一）引言概述：随着电力系统的发展和电力消费的快速增长，电力监控系统成为了必不可少的工具。
本文将介绍一个完整的电力监控系统解决方案，包括其基本原理、主要功能和优势。
正文内容：一、系统架构1.1 主控系统：负责集中管理和监控各个子系统，并实时展示电力系统的状态。
1.2 数据采集系统：负责实时采集电力设备的参数数据，并将其传输给主控系统。
1.3 通信系统：提供各个子系统之间的通信能力，并连接外部监控设备和远程管理中心。
1.4 监控设备：包括传感器、测量仪表等，用于监测电力设备的状态和参数。
二、主要功能2.1 实时监测：通过数据采集系统和监控设备，可以实时监测电力设备的工作状态，如电流、电压、功率等。
2.2 远程控制：通过通信系统，可以实现对电力设备的远程控制，如远程开关机、调整电流电压等。
2.3 故障诊断：系统能够自动检测和分析电力设备的故障情况，并及时报警或提示维修需求。
2.4 数据分析：系统能够将采集的电力参数数据进行分析和统计，提供相关报表和图表，为用户提供决策依据。
2.5 能效管理：通过对电力设备的能耗进行监测和分析，系统可以帮助用户进行能效管理和优化。
三、优势3.1 实时性：系统具备高速数据采集和传输能力，可以实现毫秒级的实时监控。
3.2 可扩展性：系统架构灵活，可以根据用户需求进行模块化扩展和定制开发。
3.3 高可靠性：系统采用冗余设计和错误处理机制，能够保障数据的安全和系统的稳定性。
3.4 用户友好性：系统界面简洁清晰，操作简单直观，方便用户使用和管理。
3.5 综合管理：系统能够综合管理多个电力设备，实现一站式监控和管理。
总结：电力监控系统是一种重要的工具，可实现对电力设备的实时监控、远程控制和故障诊断。
本文介绍了一个电力监控系统解决方案，包括系统架构、主要功能和优势。
该解决方案具备实时性、可扩展性、高可靠性、用户友好性和综合管理能力，能够满足不同用户的需求。
电力监控系统解决方案
电力监控系统解决方案一、引言电力监控系统是为了实现对电力设备运行状态的实时监测、数据采集和分析，以提高电力设备的可靠性和运行效率而设计的一种系统。
本文将详细介绍电力监控系统的解决方案，包括系统架构、功能模块和技术要求等。
二、系统架构电力监控系统的架构分为三层：数据采集层、数据处理层和数据展示层。
1. 数据采集层数据采集层主要负责对电力设备的实时数据进行采集和传输。
该层包括传感器、数据采集设备和通信设备。
传感器用于感知电力设备的各种参数，如电流、电压、温度等。
数据采集设备负责将传感器采集到的数据进行处理和传输，将数据发送到数据处理层。
2. 数据处理层数据处理层主要负责对采集到的数据进行处理和存储。
该层包括数据处理服务器、数据库和数据分析算法。
数据处理服务器负责接收和处理来自数据采集层的数据，并将数据存储到数据库中。
数据分析算法用于对数据进行分析和预测，以提供对电力设备运行状态的实时监测和预警。
3. 数据展示层数据展示层主要负责将处理后的数据以可视化的方式展示给用户。
该层包括监控界面和报警系统。
监控界面可以实时显示电力设备的运行状态和各项参数，用户可以通过界面进行操作和监控。
报警系统可以根据设定的阈值进行实时报警，提醒用户注意电力设备的异常情况。
三、功能模块电力监控系统包括以下功能模块：1. 实时监测系统能够实时监测电力设备的运行状态和各项参数，包括电流、电压、功率因数、温度等。
用户可以通过监控界面查看实时数据，并对数据进行分析和预测。
2. 数据采集与传输系统能够对电力设备的实时数据进行采集和传输。
采集设备可以通过通信设备将数据传输到数据处理层，实现数据的实时更新和存储。
3. 数据存储与管理系统能够对采集到的数据进行存储和管理。
数据处理服务器可以将数据存储到数据库中，并提供数据的查询和管理功能。
用户可以通过监控界面查看历史数据，并进行数据分析和比较。
4. 数据分析与预测系统能够对采集到的数据进行分析和预测。
电力监控系统解决方案
电力监控系统解决方案一、引言电力监控系统是指通过对电力设备和电力网络进行监测、数据采集、分析和控制，以实现对电力系统的实时监控和管理的一种系统。
本文将介绍电力监控系统的基本原理、功能特点以及解决方案。
二、系统架构1. 系统硬件组成电力监控系统的硬件组成主要包括：数据采集设备、通信设备、数据存储设备和控制设备等。
数据采集设备负责对电力设备的各项参数进行实时采集，如电流、电压、功率因数等。
通信设备用于实现数据的传输和通信，可以采用有线或无线通信方式。
数据存储设备用于存储采集到的数据，提供数据的查询和分析功能。
控制设备用于对电力设备进行远程控制和调度。
2. 系统软件组成电力监控系统的软件组成主要包括：数据采集软件、数据处理软件、数据存储软件和监控软件等。
数据采集软件负责对数据采集设备进行控制和数据的实时采集。
数据处理软件用于对采集到的数据进行处理和分析，生成报表和图表等。
数据存储软件用于对采集到的数据进行存储，提供数据的查询和分析功能。
监控软件用于实现对电力设备和电力网络的实时监控和管理。
三、功能特点1. 实时监控电力监控系统能够实时监控电力设备的运行状态和参数，如电流、电压、功率因数等。
通过实时监控，可以及时发现设备故障和异常情况，并采取相应的措施进行处理，以保障电力系统的安全运行。
2. 数据采集与分析电力监控系统能够对电力设备的各项参数进行实时采集，并对采集到的数据进行处理和分析。
通过数据的分析，可以了解电力设备的运行情况，提高设备的利用率和效率，减少能源的浪费。
3. 远程控制与调度电力监控系统能够实现对电力设备的远程控制和调度。
通过远程控制，可以对电力设备进行开关操作、调整参数等。
通过远程调度，可以对电力系统进行优化和调整，提高电力系统的运行效率。
4. 报警与预警电力监控系统能够实现对电力设备的故障和异常情况进行报警和预警。
通过报警和预警，可以及时采取措施进行处理，避免设备故障对电力系统造成的损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科达KDM电力系统视频监控解决方案
一、概述
随着电力系统信息化建设的不断深入，基于SDH、PDH、微波等传输方式的电力专用通信网已经逐步建立起来，为各项网络化应用创造了良好的前提条件。
其中，远程视频监控正逐渐成为建设电力自动化系统的新手段。
在电力视频监控系统中，对变电站的监控是最重要的部分。
采用远程视频监控系统与传统的遥控、遥测、遥感、遥信等电力自动化系统相结合，可以大大提高重要变电站或无人职守变电站的安全性，保障整个电网的正常运行。
二、需求分析
（1）视频监控对象：变电站外部情况、变电站内部各重要部分（如主控制室、高压室等）、主要设备运行情况等。
（2）非图像信号监控：在进行视频监控的同时，可把温度、红外感应、设备运行参数等各项数据传输到监控中心，实现对变电站的全方位监控。
（3）反向控制及联动：当变电站发生异常情况时，可远程控制现场设备，或根据各种数据的变化自动产生联动控制。
（4）监控方式：既可在监控中心采用电视墙或者大屏幕同时监控所有远端变电站，也可在内部局域网上实现便捷的PC监控。
（5）录像：为了保障事故发生后的图像资料安全性，需要实现远程录像，在监控中心可同时对所有变电站进行数码录像，并能非常方便的查询。
（6）网络传输：可基于电力系统专用网络进行远程传输，可适应E1、以太网等线路。
三、系统组成
右图是采用科达KDM系列视频监控系统组建的一个典型电力系统视频监控方案，在方案中主要包括变电站、监控中心和局域网PC三个部分，变电站与监控中心之间采用E1线路或者以太网线路互联，在监控中心与内部局域网PC之间采用以太网互联。
每个变电站根据需要设立视频监控点，可以部署1台或者多台KDM2400视频编码器，每
台KDM2400可以同时接入4台摄像机。
除了提供视频编码功能外，KDM2400还提供RS232/422/485串口，可支持透明串口功能，用于远程控制摄像机云台或采集设备运行数据；提供4路电平输入和3路电平输出，实现红外、温感、烟感等告警信号的输入和反向控制或联动信号的输出；提供1路E1接口和1路10/100M以太网接口，可根据具体传输线路的情况选择不同的接入方式与监控中心互联。
监控中心可同时监控所有的远端变电站，主要部署了KDM2000视频监控平台、KDM2010中心控制服务器、KDM2020数字录像服务器、KDM2030网管服务器和电视墙设备。
KDM2000是一台嵌入式模块化的大型监控平台，与普通的PC监控平台不同，其可直接支持112个E1或者448个2Mbps以太网码流的接入。
远端变电站的KDM2400通过E1或者以太网方式统一接入到KDM2000，由KDM2000负责码流的转发和处理。
KDM2000可内置多路视频解码模块和多画面分割模块（最多16画面分割），通过与电视墙或者大屏幕显示设备的配合，可让监控中心同时监控多个变电站的画面，并可进行轮询监控。
系统中还配置了三台服务器，其中KDM2010中心控制服务器主要负责远端监控点的摄像头、云台等外设的控制和告警信号的输入/输出控制等功能；KDM2020数字录像服务器负责提供数码录像和视频点播功能，当系统要求录像的存储时间比较长时可采用超大容量的磁盘阵列替代；KDM2030网管服务器负责整个网络的全程网管，可在监控中心实时观看网内所有KDM设备的运行状况和设备告警信息。
KDM2400和KDM2000都内置了Web服务，内部局域网PC可通过Web浏览器登陆到KDM2400或KDM2000，经过身份认证后即可访问远端监控图像，特权用户可在PC客户端对远端外围设备进行远程控制。
KDM2020也内置了Web服务，内部局域网PC通过Web浏览器即可查询历史录像记录，并点播观看。
四、系统特点
（1）KDM2400、KDM2000等主要设备都采用了嵌入式设计和实时操作系统，具有极小的功耗，稳定性高。
（2）采用MPEG-4高效视频编解码技术，在1.5M带宽下即可提供高达720×576（D1）分辨率的实时视频码流。
（3）支持64Kbps～4Mbps的传输带宽，可灵活适应各种接入方式。
（4）支持内置Web服务和组播功能，可灵活地实现桌面监控，且大大降低传输占用的带宽。
（5）支持单码流、多码流、抽帧等多种录像模式以及定时、告警触发、手动等多种录像启停方式，最大限度地节约硬盘空间。
（6）支持E1、SMT-1、SMT-4、10/100/1000M以太网等各类传输方式，适应各种线路条件。
