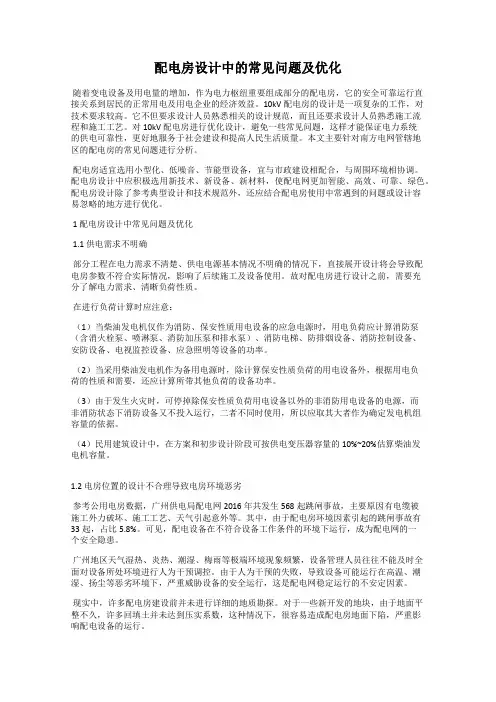

配电房设计中的常见问题及优化
配电房设计中的常见问题及优化随着变电设备及用电量的增加，作为电力枢纽重要组成部分的配电房，它的安全可靠运行直接关系到居民的正常用电及用电企业的经济效益。
10kV配电房的设计是一项复杂的工作，对技术要求较高。
它不但要求设计人员熟悉相关的设计规范，而且还要求设计人员熟悉施工流程和施工工艺。
对10kV配电房进行优化设计，避免一些常见问题，这样才能保证电力系统的供电可靠性，更好地服务于社会建设和提高人民生活质量。
本文主要针对南方电网管辖地区的配电房的常见问题进行分析。
配电房适宜选用小型化、低噪音、节能型设备，宜与市政建设相配合，与周围环境相协调。
配电房设计中应积极选用新技术、新设备、新材料，使配电网更加智能、高效、可靠、绿色。
配电房设计除了参考典型设计和技术规范外，还应结合配电房使用中常遇到的问题或设计容易忽略的地方进行优化。
1 配电房设计中常见问题及优化1.1 供电需求不明确部分工程在电力需求不清楚、供电电源基本情况不明确的情况下，直接展开设计将会导致配电房参数不符合实际情况，影响了后续施工及设备使用。
故对配电房进行设计之前，需要充分了解电力需求、清晰负荷性质。
在进行负荷计算时应注意：（1）当柴油发电机仅作为消防、保安性质用电设备的应急电源时，用电负荷应计算消防泵（含消火栓泵、喷淋泵、消防加压泵和排水泵）、消防电梯、防排烟设备、消防控制设备、安防设备、电视监控设备、应急照明等设备的功率。
（2）当采用柴油发电机作为备用电源时，除计算保安性质负荷的用电设备外，根据用电负荷的性质和需要，还应计算所带其他负荷的设备功率。
（3）由于发生火灾时，可停掉除保安性质负荷用电设备以外的非消防用电设备的电源，而非消防状态下消防设备又不投入运行，二者不同时使用，所以应取其大者作为确定发电机组容量的依据。
（4）民用建筑设计中，在方案和初步设计阶段可按供电变压器容量的10%~20%估算柴油发电机容量。
1.2 电房位置的设计不合理导致电房环境恶劣参考公用电房数据，广州供电局配电网2016年共发生568起跳闸事故，主要原因有电缆被施工外力破坏、施工工艺、天气引起意外等。
城市新建住宅小区供配电设施建设实施要点
城市新建住宅小区供配电设施建设实施要点第一章总则第一条为贯彻执行国家电力建设方针政策，进一步规范住宅小区供配电设施建设，使其适应合肥地区社会经济发展，实现安全可靠、技术先进、经济合理供电，制定本实施要点。
第二条本要点适用于由合肥市规划局批复建设规划许可证的合肥地区新建住宅小区供配电设施建设。
第三条新建住宅小区供配电设施建设应符合城市电力发展及小区用电规划,符合国家相关标准和规范。
小区电力系统的规划设计（含公用开闭所设计）应与住宅小区设计同步。
第四条新建住宅小区供配电方案的制定，应根据负荷性质和容量，按照安全、可靠、经济的原则，保障供电质量，满足居民生活水平提高对用电的需求。
第五条新建住宅小区内电力设施应实现规范化、标准化、典型化设计，以简化设计、施工，缩短建设周期，方便运行维护，降低运行维护成本。
第六条新建住宅小区电力设备的选型应执行供电企业有关规定，按照运行安全可靠、技术先进的原则，采用免维护或少维护、操作简单、节能环保型的产品。
第七条新建住宅小区内应根据城市规划要求，从美化环境、提高供电可靠性出发，在小区内采用全电缆布置。
第二章术语和定义下列术语和定义适用于本实施要点：住宅小区配电网住宅小区配电网是从城市20kV或10kV电压等级公共配网或变电站20kV或10kV开关间隔接受电能，并通过住宅小区内配电设施就地或逐级配送给住宅小区内各类用户的电力网络。
本要点所指的住宅小区配电网包括了10kV（20kV）中压和400V低压两部分。
住宅小区配电网主要由相应电压等级的架空线路、电缆线路、开闭所、配电房、环网柜、箱式变电站等组成。
公用开闭所设有中压配电进出线，对功率进行再分配，相当于变电站中压母线的延伸，可有效解决变电站进出线间隔数量有限和进出线走廊空间受限的问题，在区域中起到电源支撑的作用。
依据合肥市规划局《10KV公用开闭所规划管理若干规定》（合规〔2009〕113号），达到10万平方米建筑面积或5万平方米用地面积或地块沿街面长度达200米的新建住宅小区，需在解决该小区供配电设施的前提下，另设置一座公用开闭所。

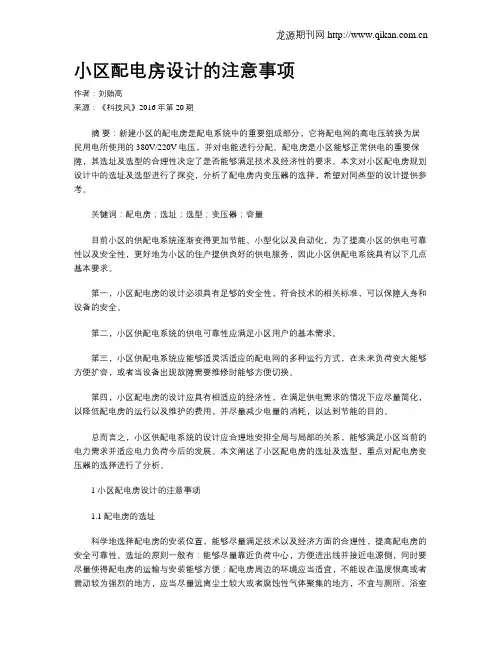

小区配电房设计的注意事项
小区配电房设计的注意事项作者：刘贻高来源：《科技风》2016年第20期摘要：新建小区的配电房是配电系统中的重要组成部分，它将配电网的高电压转换为居民用电所使用的380V/220V电压，并对电能进行分配。
配电房是小区能够正常供电的重要保障，其选址及选型的合理性决定了是否能够满足技术及经济性的要求。
本文对小区配电房规划设计中的选址及选型进行了探究，分析了配电房内变压器的选择，希望对同类型的设计提供参考。
关键词：配电房；选址；选型；变压器；容量目前小区的供配电系统逐渐变得更加节能、小型化以及自动化，为了提高小区的供电可靠性以及安全性，更好地为小区的住户提供良好的供电服务，因此小区供配电系统具有以下几点基本要求。
第一，小区配电房的设计必须具有足够的安全性，符合技术的相关标准，可以保障人身和设备的安全。
第二，小区供配电系统的供电可靠性应满足小区用户的基本需求。
第三，小区供配电系统应能够适灵活适应的配电网的多种运行方式，在未来负荷变大能够方便扩容，或者当设备出现故障需要维修时能够方便切换。
第四，小区配电房的设计应具有相适应的经济性，在满足供电需求的情况下应尽量简化，以降低配电房的运行以及维护的费用，并尽量减少电量的消耗，以达到节能的目的。
总而言之，小区供配电系统的设计应合理地安排全局与局部的关系，能够满足小区当前的电力需求并适应电力负荷今后的发展。
本文阐述了小区配电房的选址及选型，重点对配电房变压器的选择进行了分析。
1 小区配电房设计的注意事项1.1 配电房的选址科学地选择配电房的安装位置，能够尽量满足技术以及经济方面的合理性，提高配电房的安全可靠性。
选址的原则一般有：能够尽量靠近负荷中心，方便进出线并接近电源侧，同时要尽量使得配电房的运输与安装能够方便；配电房周边的环境应当适宜，不能设在温度很高或者震动较为强烈的地方，应当尽量远离尘土较大或者腐蚀性气体聚集的地方，不宜与厕所、浴室等水汽较大的地方相邻。
配电房应尽量选址在地势较高的地方，以防止积水对设备造成破坏。

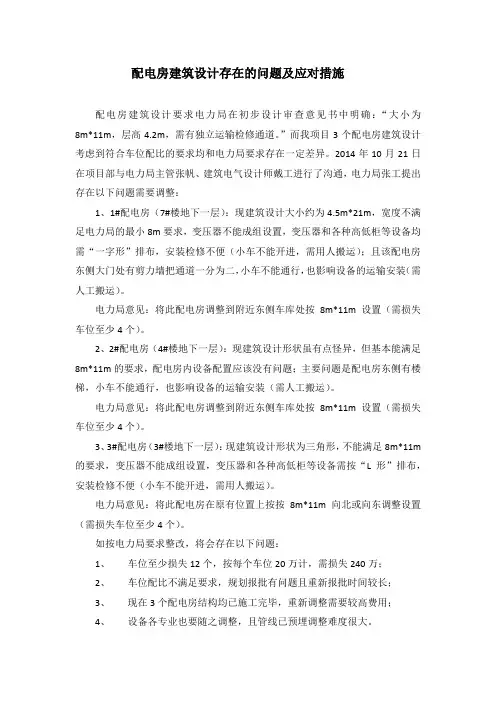

配电房建筑设计存在的问题及应对措施
配电房建筑设计存在的问题及应对措施配电房建筑设计要求电力局在初步设计审查意见书中明确：“大小为8m*11m，层高4.2m，需有独立运输检修通道。
”而我项目3个配电房建筑设计考虑到符合车位配比的要求均和电力局要求存在一定差异。
2014年10月21日在项目部与电力局主管张帆、建筑电气设计师戴工进行了沟通，电力局张工提出存在以下问题需要调整：1、1#配电房（7#楼地下一层）：现建筑设计大小约为4.5m*21m，宽度不满足电力局的最小8m要求，变压器不能成组设置，变压器和各种高低柜等设备均需“一字形”排布，安装检修不便（小车不能开进，需用人搬运）；且该配电房东侧大门处有剪力墙把通道一分为二，小车不能通行，也影响设备的运输安装（需人工搬运）。
电力局意见：将此配电房调整到附近东侧车库处按8m*11m设置（需损失车位至少4个）。
2、2#配电房（4#楼地下一层）：现建筑设计形状虽有点怪异，但基本能满足8m*11m的要求，配电房内设备配置应该没有问题；主要问题是配电房东侧有楼梯，小车不能通行，也影响设备的运输安装（需人工搬运）。
电力局意见：将此配电房调整到附近东侧车库处按8m*11m设置（需损失车位至少4个）。
3、3#配电房（3#楼地下一层）：现建筑设计形状为三角形，不能满足8m*11m 的要求，变压器不能成组设置，变压器和各种高低柜等设备需按“L形”排布，安装检修不便（小车不能开进，需用人搬运）。
电力局意见：将此配电房在原有位置上按按8m*11m向北或向东调整设置（需损失车位至少4个）。
如按电力局要求整改，将会存在以下问题：1、车位至少损失12个，按每个车位20万计，需损失240万；2、车位配比不满足要求，规划报批有问题且重新报批时间较长；3、现在3个配电房结构均已施工完毕，重新调整需要较高费用；4、设备各专业也要随之调整，且管线已预埋调整难度很大。
综合以上存在的问题，项目部认为最好不要调整，拟采取以下措施和电力局沟通看电力局是否同意：1、在配电房上面顶板增设吊装孔；2、在配电房内设电动葫芦；3、1#配电房、2#配电房大门处影响小车通行的请设计想法调整。
新建住宅小区供配电设施建设
新建住宅小区供配电设施建设管理标准关于新建住宅小区供配电设施建设执行标准的要求2016年4月目录1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (3)4 总则 (6)5 供配电设计原则 (7)6 设备选型原则 (13)7 开关站、配电室及线路通道建设要求 (20)8 附录： (25)关于新建住宅小区供配电设施建设执行标准的要求1 范围本标准规定了住宅小区供配电设施建设标准的术语和定义、10kV 及以下配电网规划原则、供电方案编制原则、用户受电工程接入电力系统技术要求、用户受电工程设备选型标准。
本标准适用于石家庄市10kV及以下电力用户受电工程的新建、扩建和改造。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB311.1 高压输变电设备的绝缘配合GB1094 电力变压器GB4208 外壳防护等级（IP代码）GB6450 干式电力变压器GB/T13499 电力变压器应用导则GB/T16934 电能计量柜GB/T16935 低压系统内设备的绝缘配合GB/T17467 高压/低压预装式变电站GB/T17468 电力变压器选用导则GB/T50064 交流电气装置的过电压保护和绝缘配合设计规范GB/T50065 交流电气装置的接地设计规范GB50011 建筑物抗震设计规范GB50016 建筑设计防火规范GB50052 供配电系统设计规范GB50053 20kV 及以下变电所设计规范GB50054 低压配电设计规范GB50057 建筑物防雷设计规范GB50060 3～110kV 高压配电装置设计规范GB50061 66kV 及以下架空电力线路设计规范GB50096 住宅设计规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50217 电力工程电缆设计规范GB50229 火力发电厂与变电所设计防火规范GB50293 城市电力规划规范GB50368 住宅建筑规范DL/T404 户内交流高压开关柜订货技术条件DL/T537 高压/低压预装箱式变电站选用导则DL/T572 电力变压器运行规程DL/T599 城市中低压配电网改造技术导则DL/T601 架空绝缘配电线路设计技术规程DL/T602 架空绝缘配电线路施工及验收规程DL/T728 气体绝缘金属封闭开关设备订货技术条件DL/T791 户内交流充气式开关柜选用导则DL5027 电力设备典型消防规范DL/T5103 35～110kV无人值班变电所设计规范DL/T5118 农村电力网规划设计导则DL/T5216 35～220kV 城市地下变电站设计规程DL/T5220 10kV及以下架空配电线路设计技术规程DL/T5221 城市电力电缆线路设计技术规定DL/T5231 农村电网建设与改造技术导则JB/T10088 6～220kV 级变压器声级JB/T7113 低压并联电容器装置JGJ16 民用建筑电气设计规范NDGJ96 变电所建筑结构设计技术规定DL/T645-2007多功能电能表通信协议DL/T 614—2007多功能电能表DL/T698 电能信息采集与管理系统CJ／T188-2004 户用计量仪表数据传输技术条件Q/GDW 1376.1-2013 电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议Q/GDW 1374.2-2013 电力用户用电信息采集系统技术规范第2部分：集中抄表终端技术规范。

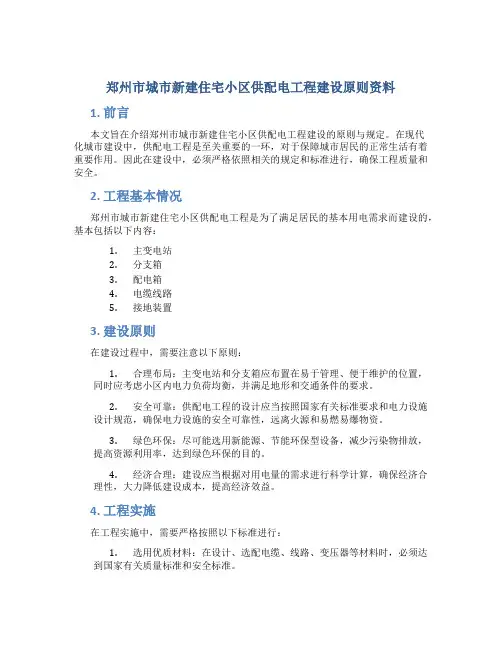

郑州市城市新建住宅小区供配电工程建设原则资料
郑州市城市新建住宅小区供配电工程建设原则资料1. 前言本文旨在介绍郑州市城市新建住宅小区供配电工程建设的原则与规定。
在现代化城市建设中，供配电工程是至关重要的一环，对于保障城市居民的正常生活有着重要作用。
因此在建设中，必须严格依照相关的规定和标准进行，确保工程质量和安全。
2. 工程基本情况郑州市城市新建住宅小区供配电工程是为了满足居民的基本用电需求而建设的，基本包括以下内容：1.主变电站2.分支箱3.配电箱4.电缆线路5.接地装置3. 建设原则在建设过程中，需要注意以下原则：1.合理布局：主变电站和分支箱应布置在易于管理、便于维护的位置，同时应考虑小区内电力负荷均衡，并满足地形和交通条件的要求。
2.安全可靠：供配电工程的设计应当按照国家有关标准要求和电力设施设计规范，确保电力设施的安全可靠性，远离火源和易燃易爆物资。
3.绿色环保：尽可能选用新能源、节能环保型设备，减少污染物排放，提高资源利用率，达到绿色环保的目的。
4.经济合理：建设应当根据对用电量的需求进行科学计算，确保经济合理性，大力降低建设成本，提高经济效益。
4. 工程实施在工程实施中，需要严格按照以下标准进行：1.选用优质材料：在设计、选配电缆、线路、变压器等材料时，必须达到国家有关质量标准和安全标准。
2.保证施工质量：施工单位要认真组织开展安全生产工作，并按照设计要求和质量标准进行施工，确保工程质量、工期和安全。
3.应缴纳所有相关费用：开展供配电工程需缴纳施工听证费、预备费、设施配套基金等相关费用，确保工程合法合规。
5. 工程验收工程验收是供配电工程建设的最后一个阶段，必须按照相关的标准和要求进行验收。
在验收过程中，需要注意以下事项：1.相关部门：城市公用设施管理部门、市政府工程部门和电力公司等相关部门应组成验收委员会对工程验收。
2.验收标准：工程验收应当按照国家电力设施验收标准进行，达到设计要求和质量验收标准。
3.验收：验收委员会应根据实际情况对供配电工程进行验收，出具验收，并对质量不达标的工程将不允许投入使用或者要求修复。
小区供配电设施管理注意的几个问题
小区供配电设施管理注意的几个问题作者：席文智来源：《科技资讯》 2015年第10期席文智（国网山东无棣县供电公司山东无棣 251900）摘要：新旧小区供电设施建设与管理一直是比较复杂的问题，甚至引发居民与物业、供电企业的用电矛盾，特别是一些没有移交供电企业直接管理的小区因供电问题大多由物业公司管理，而不明真相的居民却认为是供电公司的问题，对供电企业造成不良社会影响，该文探讨了新旧小区的供电设施及管理问题。
关键词：小区供配电设施管理中图分类号：TM72文献标识码：A文章编号：1672-3791（2015）04（a）-0139-01在我国居民用电管理状况比较乱，有些地方由供电公司直接管理到户，有的地方由小区物业管理组织管理到户，供电公司管理到小区配变，由小区物业公司将业主的电费收齐后统一交供电公司，还有的行政村两种情况并存，一部分户归供电公司直管，一部分用户由村委雇用电工管理收费后统一交供电公司。
目前供电公司已经直管的小区供配电在不同地区所占比例不同，发达地区，供配电设施相对较先进一些的小区高一些，落后地区少一些。
计量装置也比较混乱，有的应用智能电表，有的还是八、九十年代的老旧电表。
特别是一些比较落后的农村存在四乱：“农村电工管理乱，账目只有他自己看的懂；走线线路乱，横七竖八、乱七八糟，一般人理不清；计量电表乱，各种规格、年代的电表都有，到底准不准只有天知道”。
这就是用户端某些地方的现状。
但由供电公司建设和管理的用户相对规范的多。
因为供电公司施工、建设、管理有统一的标准和规范，供电可靠性高，设备设施寿命长，计量准确。
但在农村自己管理的地方往往怎么便宜，怎么花钱少就怎么办，往往使用一些低质甚至列质的器材。
面对这些混乱的情况供电公司如何面对？下面谈一谈该研究者自己的几点看法。
1 已经直管的小区供配电及缴费管理已经直管的小区用户，必须严格按照标准和规范管理、维护、维修和收费。
不得擅自另行规范和标准，同时也不得乱收费。
小区供配电设施管理注意的几个问题
分布式能源的规划应根据当地的气候、资源、能源结构和电网等情况，科学 布局，合理规划，以满足当地的生产和消费需求。规划应充分考虑能源的可 持续发展和环境保护，避免浪费和污染。
分布式能源建设与运营
总结词
市场化运作、多元化投资、专业化运营
详细描述
分布式能源的建设与运营应通过市场化运作，吸引各类投资主体参与，实现多元 化投资。同时，应建立专业化的运营管理机制，提高能源供应的可靠性和效率， 保证分布式能源的安全稳定运行。
应急预案
为应对突发电力事件，应制定应急 预案，确保小区的供电及时恢复。
供电设施建设与改造
设施规划
根据小区的用电需求和场 地条件，合理规划供电设 施的建设。
设施选型
选择适合小区用电需求的 供电设施，以确保供电效 率和稳定性。
设施改造
随着小区的发展和用电需 求的增加，需要对供电设 施进行改造，以适应新的 用电需求。
分布式能源政策与标准
总结词
完善政策体系、制定标准规范
详细描述
政府应制定完善的政策体系，包括投资、财税、环保等方面的政策，以支持分布式能源的发展。同时 ，应制定标准规范，确保分布式能源的质量和安全。标准规范应包括技术标准、建设标准、运行标准 等。
05
电力市场交易管理
电力市场交易规则制定
总结词
公平、公正、透明
详细描述
电力市场交易规则的制定应遵循公平、公正和透明的原则，确保所有市场参与者能够平等地参与交易，并受到 公正的待遇。规则应明确交易的程序、规则、标准、时限等，确保市场运行的规范性和有效性。
电力市场交易平台建设
总结词
高效、稳定、安全
VS
详细描述
电力市场交易平台的建设应注重高效、稳 定和安全。平台应具备实时报价、交易撮 合、合同签订、电量结算等功能，并确保 交易过程的顺畅和安全。同时，应加强平 台的技术支持、运行维护和安全防范，保 障市场的正常运转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建小区配电房建设应注意的若干问题
摘要：本文从新建小区配电房选址、建设中土建应留意的问题与电房内设备的接地系统和设备选型等方面分析了新建小区配电房建设应注意的问题提出笔者的建议。
关键词：电力输送设备基础接地系统防雷接地交接试验电缆头自然通风
1.前言
新建小区的变配电房是城市电力输送系统中的一个重要组成环节，它的任务将电网输送来的10kv或6kv高压电能降低为普通机器设备及照明灯泡能使用的380v/220v电压，并分配到小区内的住户内或公共用电所需的地方。
新建小区的变配电房是小区能否投入使用的重要保障建筑，在此根据目前小区配电房建设需注意的问题，谈谈个人的看法：
2.配电房的选址
2.1.目前一般新建小区的配电房常常设置在建筑物的首层或地
下室。
当设置在建筑物的首层时，应注意不应设在厕所、浴室或其他经常积水场所的正下方。
当小区配电房设置在建筑物的地下室时，要注意配电房内的地面标高要比室外地面标高高10cm，防止室外积水渗入配电房。
2.2.当小区配电房设置在建筑物的地下室时，要方便设备的运
输，或者预先将设备就位。
避免最后将设备运入时，要把已经建好的电房门拆了扩宽才能将设备搬入。
3.土建的配合预留
3.1.配电房施工过程中往往对电房的设备基础不够重视，如变压
器、发电机等设备在没有设计图纸的情况下，直接将设备放置于地面。
设备的长期运行，由于自身的震动等原因，使地面发生沉降或者地面没有找平，导致设备发生不规则震动，这样大大的影响了设备的使用寿命。
3.2.配电房的土建在建设过程中没有没有预留进线电缆套管或
者施工时没有预埋备用套管，待电房建好后再人工开孔，这样不但增加了施工的工作量，且重新开孔的部位容易渗水。
4.配电房的接地系统
4.1.配电房设备接地可以与防雷接地系统共用接地体，称为联合
接地，但此时接地电阻不应大于1Ω。
所谓联合接地，是指接地装置（地下的水平和垂直接地体）的共用，但是接地原则是“共地不共线”，最好是不要共用接地排，但可以在地网中重新引出以保护接地线单独使用
4.2.配电房设备接地若与防雷接地系统分开，两接地系统的距离
不宜小于20m。
此时接地电阻为不大于4欧姆。
5.配电房设备的选型
5.1.电房的设备选型要根据设计图纸的要求，不能以次充好。
电
气设备必须经过交接试验，符合GB50150-2006《电气设备交接试验标准》要求，验收结果合格。
5.2.电缆头的选型。
目前高压电缆头有冷缩型和热缩型两种。
冷
缩型工艺比较简单。
热缩型工艺比较麻烦。
热缩与冷缩从安装角度而言，冷缩比热缩方便和安全的多。
从性能方面讲，电缆附件专用橡胶比热缩材料（塑料）性能优越的多。
而且寿命与稳定性冷缩远远超过热缩。
所以目前供电部门在验收时，一般都要求采用冷缩型电缆头。
5.3.新建小区的电房一般都采用TN-S型接地系统。
TN-S接地系
统其具体意义是：电力变压器的低压侧中性线直接接地，同时从中性线N的接地点还引出一条保护线PE，所有带电设备外壳必须与PE线单独连接。
于是TN-S就有5条线，其中三条是相线，一条是中性线即N线，一条是保护线PE。
我们称TN-S为三相四线制接线。
在一般的设计图纸中，N 线的截面积为相线的1/2，但是新建小区存在很多单相电流，三相负荷不平衡导致N线所流过的电流有时比相线还大，所以在施工时，配电房内高低压配电柜内的N线母排截面必须要等于相线母排的截面。
6．注意电房的通风设备和消防设备的配套
6.1.灭火器是分有四种类型：泡沫灭火器、水剂灭火器、二氧化
碳灭火器和干粉灭火器。
配电房一旦发生火灾，若果使用泡沫灭火器和水剂灭火器，由于设备带电将给灭火者带来触电危险，所以配电内应使用二氧化碳灭火器或者干粉灭火器。
6.2.配电房宜采用自然通风，夏季的排风温度不宜高于45℃，进
风和排风的温差不宜大于15℃。
如果不能达到要求，可以设
置排风机，必要时要增设空调设备。
当配电房设置于地下室时，必须设置机械通风设备。
7.配电房内要配备必要的操作和维护工具。
例如操作手柄、绝缘棒、绝缘手套和绝缘靴等。
参考文献：
《10KV及以下变电所设计规范》GB50053-94
《交流电气装置的接地》DL/T621-1997
《电气设备交接试验标准》GB50150-2006
《低压配电设计规范》（GB50054）。
